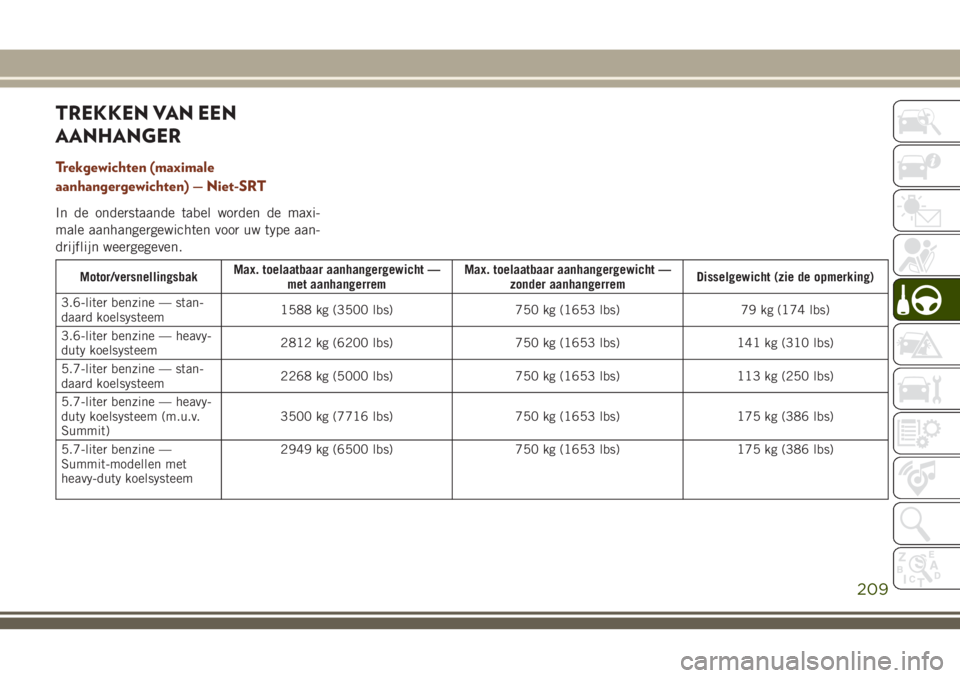

TREKKEN VAN EEN
AANHANGER
Trekgewichten (maximale
aanhangergewichten) — Niet-SRT
In de onderstaande tabel worden de maxi-
male aanhangergewichten voor uw type aan-
drijflijn weergegeven.
Motor/versnellingsbakMax. toelaatbaar aanhangergewicht —
met aanhangerremMax. toelaatbaar aanhangergewicht —
zonder aanhangerremDisselgewicht (zie de opmerking)
3.6-liter benzine — stan-
daard koelsysteem1588 kg (3500 lbs) 750 kg (1653 lbs) 79 kg (174 lbs)
3.6-liter benzine — heavy-
duty koelsysteem2812 kg (6200 lbs) 750 kg (1653 lbs) 141 kg (310 lbs)
5.7-liter benzine — stan-
daard koelsysteem2268 kg (5000 lbs) 750 kg (1653 lbs) 113 kg (250 lbs)
5.7-liter benzine — heavy-
duty koelsysteem (m.u.v.
Summit)3500 kg (7716 lbs) 750 kg (1653 lbs) 175 kg (386 lbs)
5.7-liter benzine —
Summit-modellen met
heavy-duty koelsysteem2949 kg (6500 lbs) 750 kg (1653 lbs) 175 kg (386 lbs)
209

Motor/versnellingsbakMax. toelaatbaar aanhangergewicht —
met aanhangerremMax. toelaatbaar aanhangergewicht —
zonder aanhangerremDisselgewicht (zie de opmerking)
3.0-liter dieselmodellen met aandrijving op alle wielenzonderStart/Stop-systeem en Diesel Exhaust Fluid (DEF)
Alle modellen m.u.v. Sum-
mit3500 kg (7716 lbs) 750 kg (1653 lbs) 175 kg (386 lbs)
Summit-model 2949 kg (6500 lbs) 750 kg (1653 lbs) 147 kg (324 lbs)
3.0-liter dieselmodellen met aandrijving op alle wielenmetStart/Stop-systeem en Diesel Exhaust Fluid (DEF)
Alle modellen m.u.v. Sum-
mit en Trailhawk zonder
carterbeschermingsplaten3500 kg (7716 lbs) 750 kg (1653 lbs) 175 kg (386 lbs)
Alle modellen m.u.v. Sum-
mit en Trailhawk met car-
terbeschermingsplaten2949 kg (6500 lbs) 750 kg (1653 lbs) 147 kg (324 lbs)
Summit- en Trailhawk-
modellen2949 kg (6500 lbs) 750 kg (1653 lbs) 147 kg (324 lbs)
Bij het trekken van een aanhanger mag het technisch toegestane gewicht in volledig beladen toestand niet met meer dan 10% of 100 kg
(220 lbs) worden overschreden, waarbij de laagste waarde geldig is en op voorwaarde dat de snelheid wordt beperkt tot 100 km/u (62 mph) of
lager.
OPMERKING:
Het disselgewicht van de aanhanger moet worden opgeteld bij het gewicht van inzittenden en lading en mag nooit hoger zijn dan de waarde die is
aangegeven op de band- en beladingsinformatiesticker. Raadpleeg de paragraaf "Banden" in het hoofdstuk "Service en onderhoud" voor meer in-
formatie.
STARTEN EN RIJDEN
210

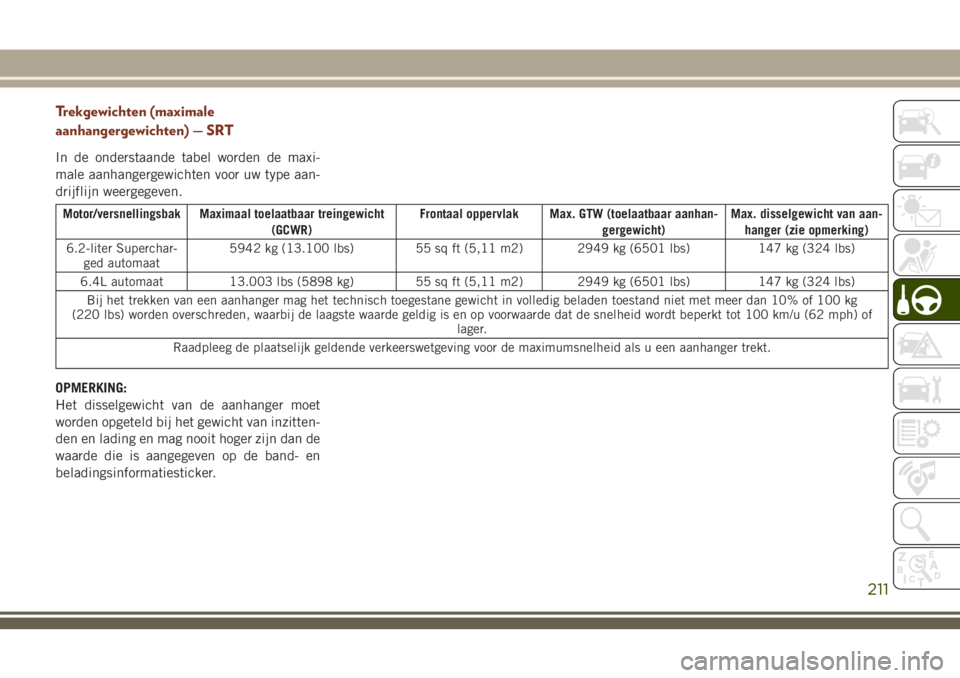

Trekgewichten (maximale
aanhangergewichten) — SRT
In de onderstaande tabel worden de maxi-
male aanhangergewichten voor uw type aan-
drijflijn weergegeven.
Motor/versnellingsbak Maximaal toelaatbaar treingewicht
(GCWR)Frontaal oppervlak Max. GTW (toelaatbaar aanhan-
gergewicht)Max. disselgewicht van aan-
hanger (zie opmerking)
6.2-liter Superchar-
ged automaat5942 kg (13.100 lbs) 55 sq ft (5,11 m2) 2949 kg (6501 lbs) 147 kg (324 lbs)
6.4L automaat 13.003 lbs (5898 kg) 55 sq ft (5,11 m2) 2949 kg (6501 lbs) 147 kg (324 lbs)
Bij het trekken van een aanhanger mag het technisch toegestane gewicht in volledig beladen toestand niet met meer dan 10% of 100 kg
(220 lbs) worden overschreden, waarbij de laagste waarde geldig is en op voorwaarde dat de snelheid wordt beperkt tot 100 km/u (62 mph) of
lager.
Raadpleeg de plaatselijk geldende verkeerswetgeving voor de maximumsnelheid als u een aanhanger trekt.
OPMERKING:
Het disselgewicht van de aanhanger moet
worden opgeteld bij het gewicht van inzitten-
den en lading en mag nooit hoger zijn dan de
waarde die is aangegeven op de band- en
beladingsinformatiesticker.
211

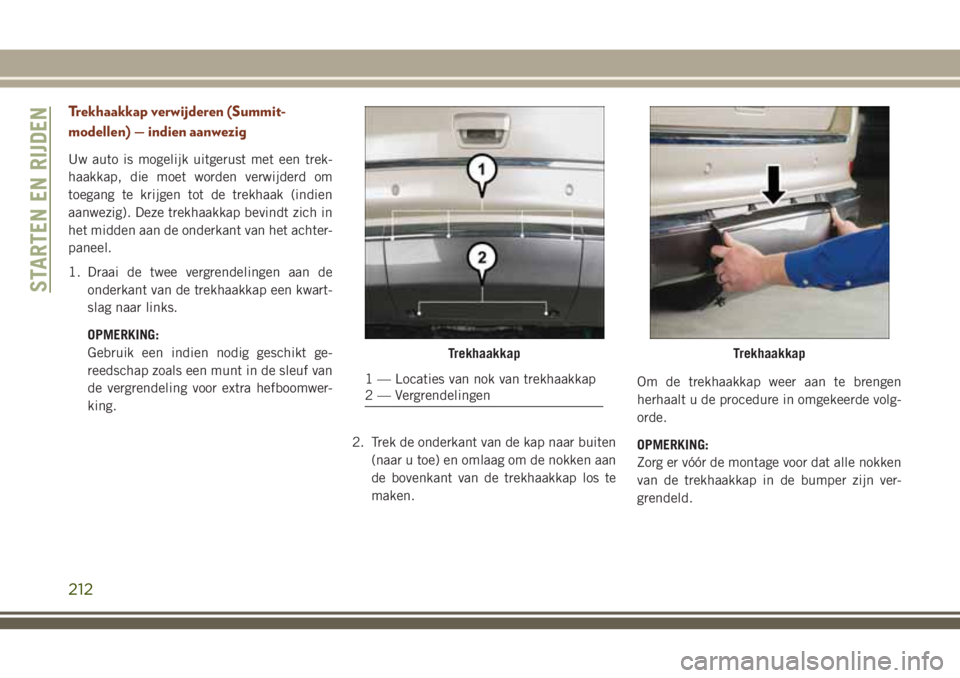

Trekhaakkap verwijderen (Summit-
modellen) — indien aanwezig
Uw auto is mogelijk uitgerust met een trek-
haakkap, die moet worden verwijderd om
toegang te krijgen tot de trekhaak (indien
aanwezig). Deze trekhaakkap bevindt zich in
het midden aan de onderkant van het achter-
paneel.
1. Draai de twee vergrendelingen aan de
onderkant van de trekhaakkap een kwart-
slag naar links.
OPMERKING:
Gebruik een indien nodig geschikt ge-
reedschap zoals een munt in de sleuf van
de vergrendeling voor extra hefboomwer-
king.
2. Trek de onderkant van de kap naar buiten
(naar u toe) en omlaag om de nokken aan
de bovenkant van de trekhaakkap los te
maken.Om de trekhaakkap weer aan te brengen
herhaalt u de procedure in omgekeerde volg-
orde.
OPMERKING:
Zorg er vóór de montage voor dat alle nokken
van de trekhaakkap in de bumper zijn ver-
grendeld.
Trekhaakkap
1 — Locaties van nok van trekhaakkap
2 — Vergrendelingen
Trekhaakkap
STARTEN EN RIJDEN
212

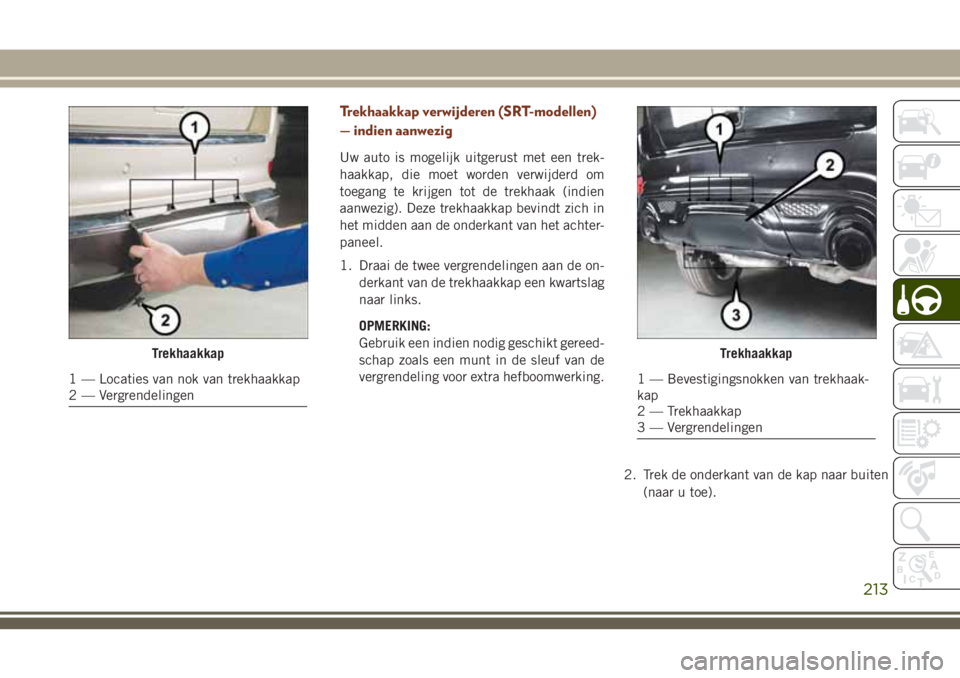

Trekhaakkap verwijderen (SRT-modellen)
— indien aanwezig
Uw auto is mogelijk uitgerust met een trek-
haakkap, die moet worden verwijderd om
toegang te krijgen tot de trekhaak (indien
aanwezig). Deze trekhaakkap bevindt zich in
het midden aan de onderkant van het achter-
paneel.
1. Draai de twee vergrendelingen aan de on-
derkant van de trekhaakkap een kwartslag
naar links.
OPMERKING:
Gebruik een indien nodig geschikt gereed-
schap zoals een munt in de sleuf van de
vergrendeling voor extra hefboomwerking.
2. Trek de onderkant van de kap naar buiten
(naar u toe).
Trekhaakkap
1 — Locaties van nok van trekhaakkap
2 — Vergrendelingen
Trekhaakkap
1 — Bevestigingsnokken van trekhaak-
kap
2 — Trekhaakkap
3 — Vergrendelingen
213

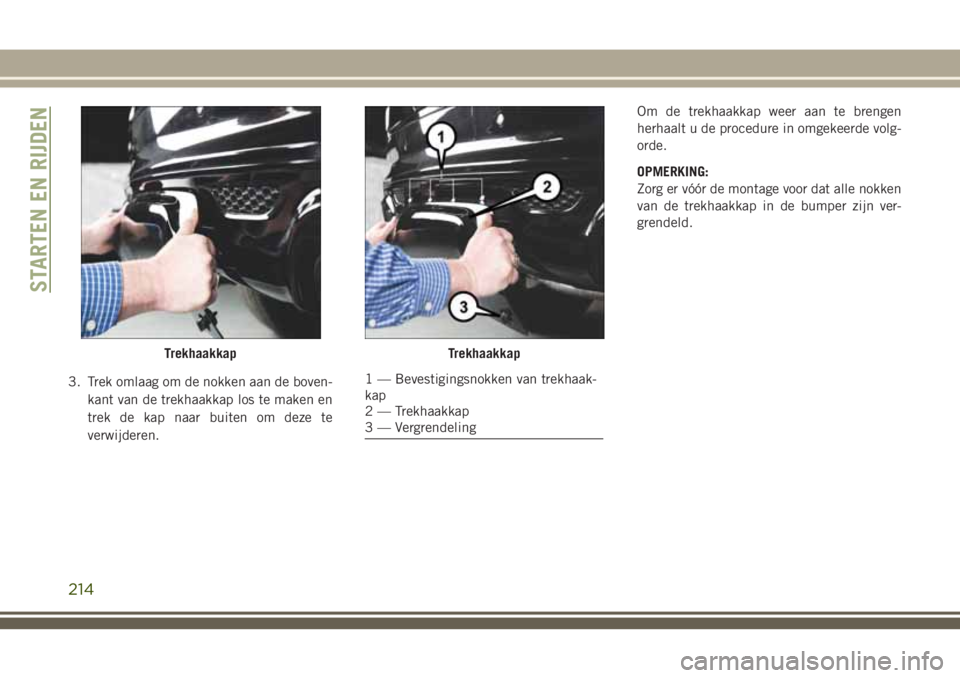

3. Trek omlaag om de nokken aan de boven-
kant van de trekhaakkap los te maken en
trek de kap naar buiten om deze te
verwijderen.Om de trekhaakkap weer aan te brengen
herhaalt u de procedure in omgekeerde volg-
orde.
OPMERKING:
Zorg er vóór de montage voor dat alle nokken
van de trekhaakkap in de bumper zijn ver-
grendeld.
TrekhaakkapTrekhaakkap
1 — Bevestigingsnokken van trekhaak-
kap
2 — Trekhaakkap
3 — Vergrendeling
STARTEN EN RIJDEN
214

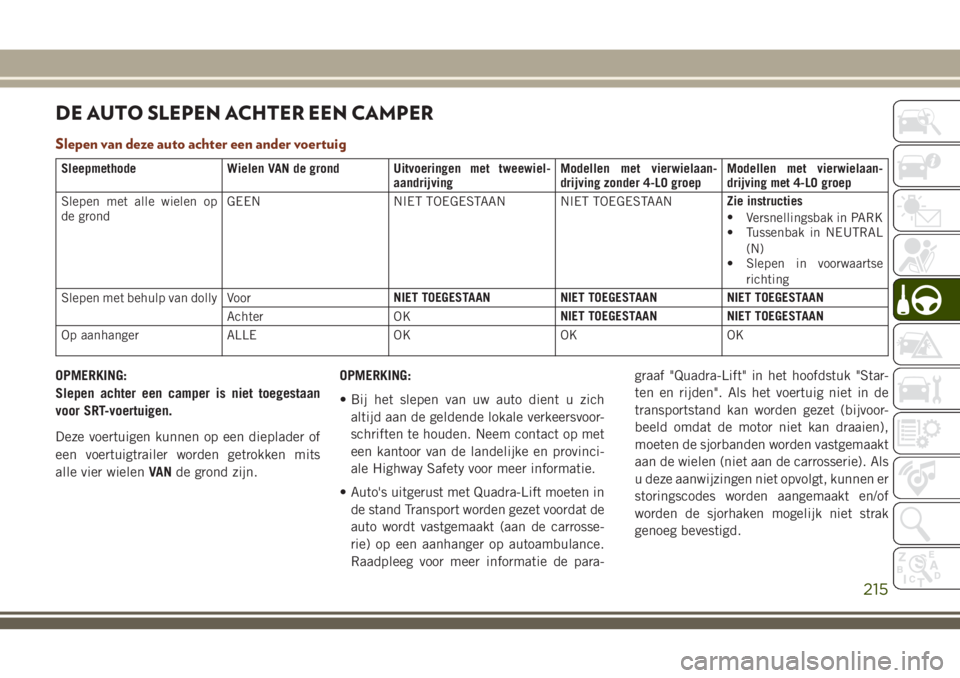

DE AUTO SLEPEN ACHTER EEN CAMPER
Slepen van deze auto achter een ander voertuig
Sleepmethode Wielen VAN de grond Uitvoeringen met tweewiel-
aandrijvingModellen met vierwielaan-
drijving zonder 4-LO groepModellen met vierwielaan-
drijving met 4-LO groep
Slepen met alle wielen op
de grondGEEN NIET TOEGESTAAN NIET TOEGESTAANZie instructies
•
Versnellingsbak in PARK
• Tussenbak in NEUTRAL
(N)
• Slepen in voorwaartse
richting
Slepen met behulp van dolly VoorNIET TOEGESTAAN NIET TOEGESTAAN NIET TOEGESTAAN
Achter OKNIET TOEGESTAAN NIET TOEGESTAAN
Op aanhanger ALLE OK OK OK
OPMERKING:
Slepen achter een camper is niet toegestaan
voor SRT-voertuigen.
Deze voertuigen kunnen op een dieplader of
een voertuigtrailer worden getrokken mits
alle vier wielenVANde grond zijn.OPMERKING:
• Bij het slepen van uw auto dient u zich
altijd aan de geldende lokale verkeersvoor-
schriften te houden. Neem contact op met
een kantoor van de landelijke en provinci-
ale Highway Safety voor meer informatie.
• Auto's uitgerust met Quadra-Lift moeten in
de stand Transport worden gezet voordat de
auto wordt vastgemaakt (aan de carrosse-
rie) op een aanhanger op autoambulance.
Raadpleeg voor meer informatie de para-graaf "Quadra-Lift" in het hoofdstuk "Star-
ten en rijden". Als het voertuig niet in de
transportstand kan worden gezet (bijvoor-
beeld omdat de motor niet kan draaien),
moeten de sjorbanden worden vastgemaakt
aan de wielen (niet aan de carrosserie). Als
u deze aanwijzingen niet opvolgt, kunnen er
storingscodes worden aangemaakt en/of
worden de sjorhaken mogelijk niet strak
genoeg bevestigd.
215

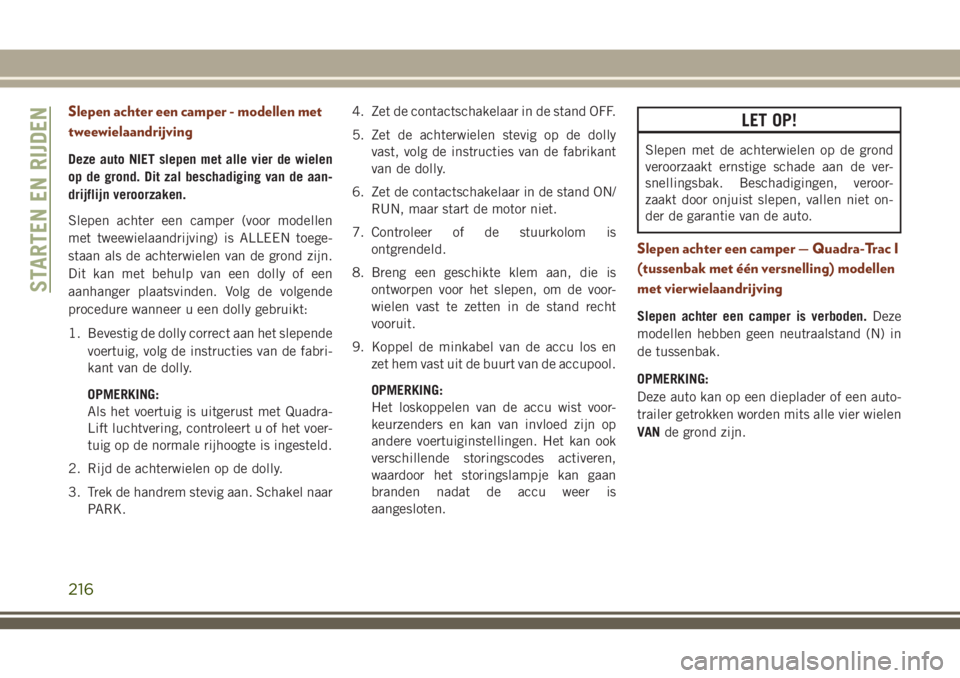

Slepen achter een camper - modellen met
tweewielaandrijving
Deze auto NIET slepen met alle vier de wielen
op de grond. Dit zal beschadiging van de aan-
drijflijn veroorzaken.
Slepen achter een camper (voor modellen
met tweewielaandrijving) is ALLEEN toege-
staan als de achterwielen van de grond zijn.
Dit kan met behulp van een dolly of een
aanhanger plaatsvinden. Volg de volgende
procedure wanneer u een dolly gebruikt:
1. Bevestig de dolly correct aan het slepende
voertuig, volg de instructies van de fabri-
kant van de dolly.
OPMERKING:
Als het voertuig is uitgerust met Quadra-
Lift luchtvering, controleert u of het voer-
tuig op de normale rijhoogte is ingesteld.
2. Rijd de achterwielen op de dolly.
3. Trek de handrem stevig aan. Schakel naar
PARK.4. Zet de contactschakelaar in de stand OFF.
5. Zet de achterwielen stevig op de dolly
vast, volg de instructies van de fabrikant
van de dolly.
6. Zet de contactschakelaar in de stand ON/
RUN, maar start de motor niet.
7. Controleer of de stuurkolom is
ontgrendeld.
8. Breng een geschikte klem aan, die is
ontworpen voor het slepen, om de voor-
wielen vast te zetten in de stand recht
vooruit.
9. Koppel de minkabel van de accu los en
zet hem vast uit de buurt van de accupool.
OPMERKING:
Het loskoppelen van de accu wist voor-
keurzenders en kan van invloed zijn op
andere voertuiginstellingen. Het kan ook
verschillende storingscodes activeren,
waardoor het storingslampje kan gaan
branden nadat de accu weer is
aangesloten.
LET OP!
Slepen met de achterwielen op de grond
veroorzaakt ernstige schade aan de ver-
snellingsbak. Beschadigingen, veroor-
zaakt door onjuist slepen, vallen niet on-
der de garantie van de auto.
Slepen achter een camper — Quadra-Trac I
(tussenbak met één versnelling) modellen
met vierwielaandrijving
Slepen achter een camper is verboden.Deze
modellen hebben geen neutraalstand (N) in
de tussenbak.
OPMERKING:
Deze auto kan op een dieplader of een auto-
trailer getrokken worden mits alle vier wielen
VANde grond zijn.
STARTEN EN RIJDEN
216

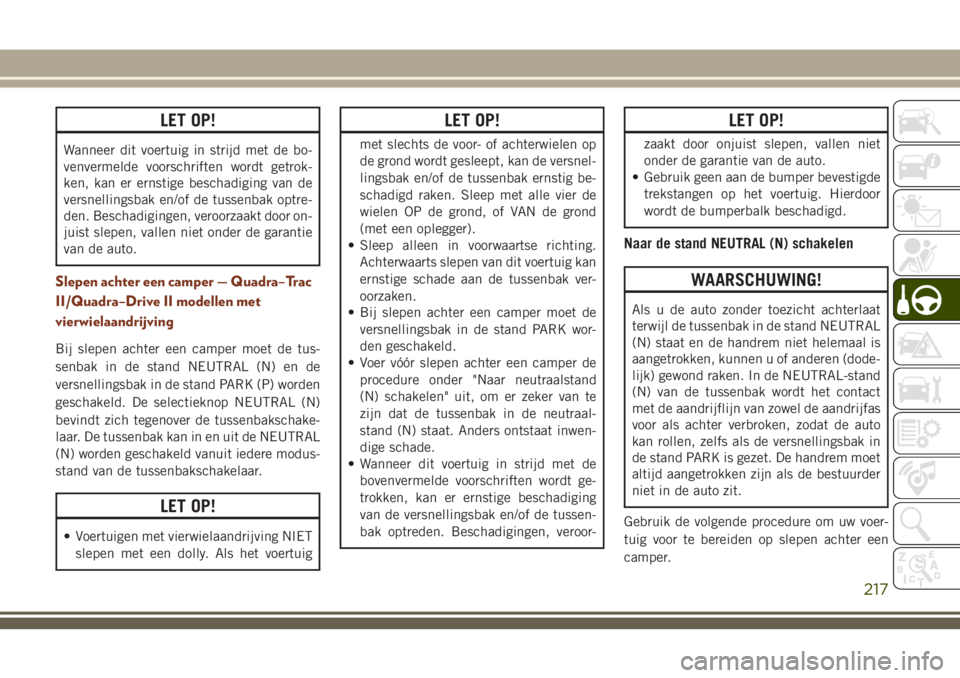

LET OP!
Wanneer dit voertuig in strijd met de bo-
venvermelde voorschriften wordt getrok-
ken, kan er ernstige beschadiging van de
versnellingsbak en/of de tussenbak optre-
den. Beschadigingen, veroorzaakt door on-
juist slepen, vallen niet onder de garantie
van de auto.
Slepen achter een camper — Quadra–Trac
II/Quadra–Drive II modellen met
vierwielaandrijving
Bij slepen achter een camper moet de tus-
senbak in de stand NEUTRAL (N) en de
versnellingsbak in de stand PARK (P) worden
geschakeld. De selectieknop NEUTRAL (N)
bevindt zich tegenover de tussenbakschake-
laar. De tussenbak kan in en uit de NEUTRAL
(N) worden geschakeld vanuit iedere modus-
stand van de tussenbakschakelaar.
LET OP!
• Voertuigen met vierwielaandrijving NIET
slepen met een dolly. Als het voertuig
LET OP!
met slechts de voor- of achterwielen op
de grond wordt gesleept, kan de versnel-
lingsbak en/of de tussenbak ernstig be-
schadigd raken. Sleep met alle vier de
wielen OP de grond, of VAN de grond
(met een oplegger).
• Sleep alleen in voorwaartse richting.
Achterwaarts slepen van dit voertuig kan
ernstige schade aan de tussenbak ver-
oorzaken.
• Bij slepen achter een camper moet de
versnellingsbak in de stand PARK wor-
den geschakeld.
• Voer vóór slepen achter een camper de
procedure onder "Naar neutraalstand
(N) schakelen" uit, om er zeker van te
zijn dat de tussenbak in de neutraal-
stand (N) staat. Anders ontstaat inwen-
dige schade.
• Wanneer dit voertuig in strijd met de
bovenvermelde voorschriften wordt ge-
trokken, kan er ernstige beschadiging
van de versnellingsbak en/of de tussen-
bak optreden. Beschadigingen, veroor-
LET OP!
zaakt door onjuist slepen, vallen niet
onder de garantie van de auto.
• Gebruik geen aan de bumper bevestigde
trekstangen op het voertuig. Hierdoor
wordt de bumperbalk beschadigd.
Naar de stand NEUTRAL (N) schakelen
WAARSCHUWING!
Als u de auto zonder toezicht achterlaat
terwijl de tussenbak in de stand NEUTRAL
(N) staat en de handrem niet helemaal is
aangetrokken, kunnen u of anderen (dode-
lijk) gewond raken. In de NEUTRAL-stand
(N) van de tussenbak wordt het contact
met de aandrijflijn van zowel de aandrijfas
voor als achter verbroken, zodat de auto
kan rollen, zelfs als de versnellingsbak in
de stand PARK is gezet. De handrem moet
altijd aangetrokken zijn als de bestuurder
niet in de auto zit.
Gebruik de volgende procedure om uw voer-
tuig voor te bereiden op slepen achter een
camper.
217

LET OP!
Deze stappen moeten worden opgevolgd,
om er zeker van te zijn dat de tussenbak in
de neutraalstand (N) staat alvorens het
voertuig achter een camper wordt ge-
sleept, om schade aan inwendige onderde-
len te voorkomen.
1. Breng het voertuig volledig tot stilstand op
een vlakke ondergrond terwijl de motor
draait.
2. Houd het rempedaal ingetrapt.
3. Schakel de versnellingsbak in NEUTRAL.
4. Als het voertuig is uitgerust met Quadra-
Lift luchtvering, controleert u of het voer-
tuig op de normale rijhoogte is ingesteld.
5. Gebruik een balpen of soortgelijk voor-
werp en houd daarmee gedurende vier
seconden de verzonken knop NEUTRAL
(N) van de tussenbak (deze bevindt zich
bij de modusschakelaar) ingedrukt. Het
lampje achter het N-symbool gaat knippe-
ren om aan te geven dat wordt gescha-
keld. Het lampje stopt met knipperen (en
blijft branden) nadat het schakelen naarNEUTRAAL (N) voltooid is. Het bericht
“FOUR WHEEL DRIVE SYSTEM IN NEU-
TRAL” (vierwielaandrijfsysteem in neu-
traal) verschijnt op het display in de
instrumentengroep.
6. Nadat het schakelen voltooid is en het
NEUTRAL (N)-lampje blijft branden, laat
u de knop NEUTRAL (N) los.
7. Schakel de versnellingsbak in REVERSE
(achteruit).
8. Laat het rempedaal gedurende vijf secon-
den los en zorg ervoor dat de auto niet
gaat rollen.9. Houd het rempedaal ingetrapt. Schakel
de transmissie weer naar de stand
NEUTRAL.
10. Trek de handrem stevig aan.
11. Met de transmissie en de tussenbak in
de stand NEUTRAL, houdt u de knop
START/STOP ingedrukt totdat de motor
wordt uitgeschakeld.
12. Zet de schakelhendel in de stand PARK.
Laat het rempedaal los.
13. Druk twee keer op de knop STOP/START
(zonder het rempedaal in te trappen) om
het contact in de stand OFF te zetten.
14. Bevestig het voertuig aan het slepend
voertuig met een geschikte trekhaak.
15. Zet de handrem vrij.
16. Zet de contactschakelaar in de stand
ON/RUN, maar start de motor niet.
17. Controleer of de stuurkolom is
ontgrendeld.
18. Koppel de minkabel van de accu los en
zet hem vast uit de buurt van de minpool
van de accu.
NEUTRAAL (N)-schakelaar
STARTEN EN RIJDEN
218
