Elektromos árnyékoló nyitása
Gyors nyitás
Nyomja meg az árnyékoló kapcsolóját hátra-
felé, és engedje el fél másodpercen belül,
ekkor az árnyékoló a félig nyitott helyzetből
automatikusan kinyílik és megáll.
Nyomja meg a kapcsolót még egyszer a félig
nyitott állásban, és a napellenző automatiku-
san teljesen kinyitott állásba nyílik ki, majd
megáll.
Manuális nyitás
Az árnyékoló kinyitásához nyomja meg és
tartsa lenyomva a kapcsolót hátrafelé. Az
árnyékoló kinyílik és automatikusan megáll
félig nyitott helyzetben.
Nyomja meg és tartsa lenyomva az árnyé-
koló kapcsolóját még egyszer hátrafelé, ek-
kor az árnyékoló automatikusan teljesen nyi-
tott helyzetbe nyílik.MEGJEGYZÉS:
A kapcsoló bármilyen mértékű felengedése
megállítja a mozgást, és az árnyékoló rész-
legesen nyitott helyzetben marad, amíg a
kapcsolót ismételten le nem nyomja és hátra
nem húzza.

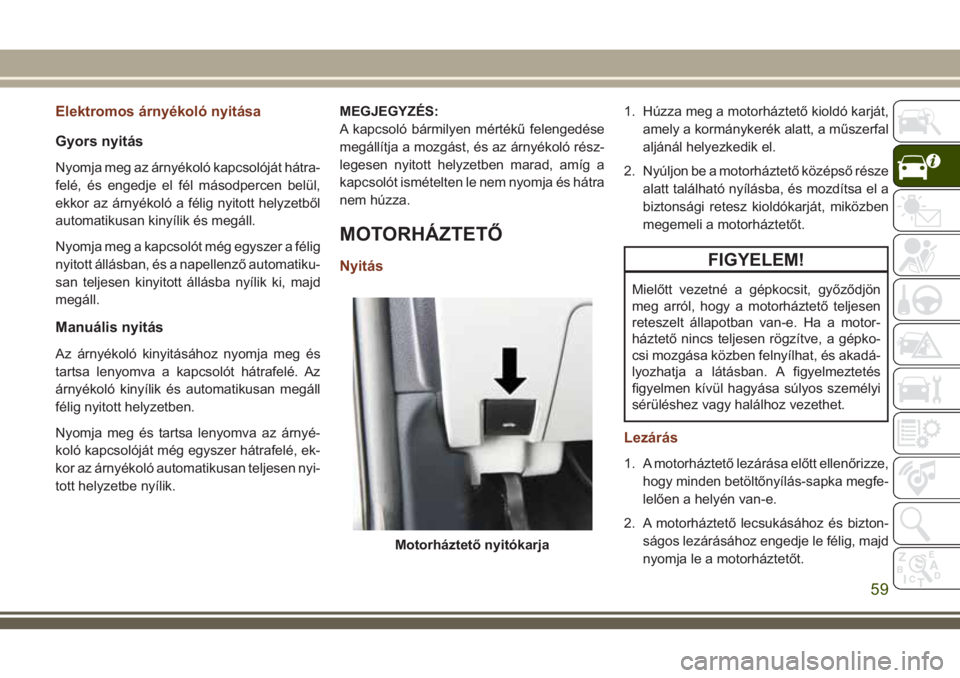

MOTORHÁZTETŐ
Nyitás
1. Húzza meg a motorháztető kioldó karját,
amely a kormánykerék alatt, a műszerfal
aljánál helyezkedik el.
2. Nyúljon be a motorháztető középső része
alatt található nyílásba, és mozdítsa el a
biztonsági retesz kioldókarját, miközben
megemeli a motorháztetőt.
FIGYELEM!
Mielőtt vezetné a gépkocsit, győződjön
meg arról, hogy a motorháztető teljesen
reteszelt állapotban van-e. Ha a motor-
háztető nincs teljesen rögzítve, a gépko-
csi mozgása közben felnyílhat, és akadá-
lyozhatja a látásban. A figyelmeztetés
figyelmen kívül hagyása súlyos személyi
sérüléshez vagy halálhoz vezethet.
Lezárás
1. A motorháztető lezárása előtt ellenőrizze,
hogy minden betöltőnyílás-sapka megfe-
lelően a helyén van-e.
2. A motorháztető lecsukásához és bizton-
ságos lezárásához engedje le félig, majd
nyomja le a motorháztetőt.
Motorháztető nyitókarja
59

FIGYELEM!
Mielőtt vezetné a gépkocsit, győződjön
meg arról, hogy a motorháztető teljesen
reteszelt állapotban van-e. Ha a motor-
háztető nincs teljesen rögzítve, a gépko-
csi mozgása közben felnyílhat, és akadá-
lyozhatja a látásban. A figyelmeztetés
figyelmen kívül hagyása súlyos személyi
sérüléshez vagy halálhoz vezethet.
VIGYÁZAT!
A károkozás elkerülése érdekében ne a
motorháztetőt lecsapva csukja le azt.
Nyomja meg határozottan a motorháztető
első részét középen, hogy mindkét retesz
biztosan beakadjon.

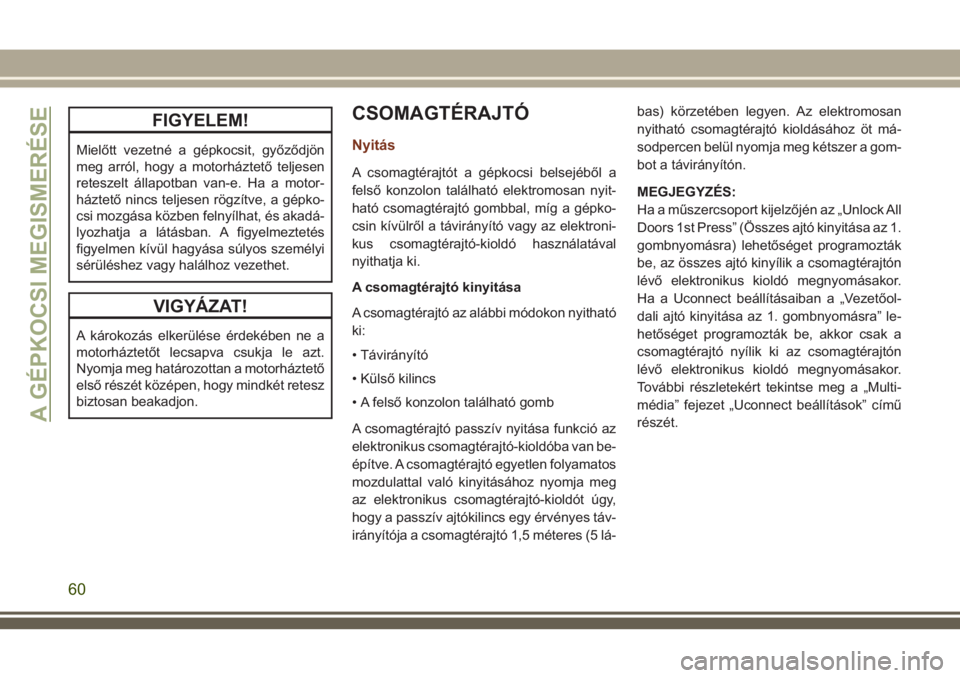

CSOMAGTÉRAJTÓ
Nyitás
A csomagtérajtót a gépkocsi belsejéből a
felső konzolon található elektromosan nyit-
ható csomagtérajtó gombbal, míg a gépko-
csin kívülről a távirányító vagy az elektroni-
kus csomagtérajtó-kioldó használatával
nyithatja ki.
A csomagtérajtó kinyitása
A csomagtérajtó az alábbi módokon nyitható
ki:
• Távirányító
• Külső kilincs
• A felső konzolon található gomb
A csomagtérajtó passzív nyitása funkció az
elektronikus csomagtérajtó-kioldóba van be-
építve. A csomagtérajtó egyetlen folyamatos
mozdulattal való kinyitásához nyomja meg
az elektronikus csomagtérajtó-kioldót úgy,
hogy a passzív ajtókilincs egy érvényes táv-
irányítója a csomagtérajtó 1,5 méteres (5 lá-bas) körzetében legyen. Az elektromosan
nyitható csomagtérajtó kioldásához öt má-
sodpercen belül nyomja meg kétszer a gom-
bot a távirányítón.
MEGJEGYZÉS:
Ha a műszercsoport kijelzőjén az „Unlock All
Doors 1st Press” (Összes ajtó kinyitása az 1.
gombnyomásra) lehetőséget programozták
be, az összes ajtó kinyílik a csomagtérajtón
lévő elektronikus kioldó megnyomásakor.
Ha a Uconnect beállításaiban a „Vezetőol-
dali ajtó kinyitása az 1. gombnyomásra” le-
hetőséget programozták be, akkor csak a
csomagtérajtó nyílik ki az csomagtérajtón
lévő elektronikus kioldó megnyomásakor.
További részletekért tekintse meg a „Multi-
média” fejezet „Uconnect beállítások” című
részét.
A GÉPKOCSI MEGISMERÉSE
60

MEGJEGYZÉS:
Használja az elektromos ajtózár első ajtó-
kárpit paneljén vagy a távirányítón lévő
LOCK (ZÁRÁS) kapcsolót a csomagtérajtó
zárásához és nyitásához. Az ajtón és a ve-
zetőoldali ajtózár hengerén lévő kézi ajtózár
nem zárja be és nyitja ki a csomagtérajtót.
FIGYELEM!
Nyitott csomagtérajtóval történő utazás-
nál mérgező kipufogógázok áramolhat-
nak az utastérbe. Ezek a gázok károsak
lehetnek a vezető és az utasok egészsé-
gére. A gépkocsival történő utazás során
tartsa csukva a csomagtérajtót.
Lezárás
Fogja meg a csomagtérajtó lezáró fogantyú-
ját, és kezdje el leengedni a csomagtérajtót.
Engedje el a fogantyút, amikor érzi, hogy a
csomagtérajtó már magától csukódik.
A csomagtérajtó lezárása
Nyomja meg a Keyless Enter-N-Go gombot
úgy, hogy a passzív ajtókilincs egy érvényes
távirányítója a csomagtérajtó 5 lábas (1,5 m-
-es) körzetében legyen – a fogantyúkioldó
külsejének bal oldalán található passzív nyi-
tás lezárógombja lezárja a gépkocsit.Az elektromos működtetésű csomagtérajtó
a csomagtérajtó nyílás bal felső burkolatán
lévő gombbal csukható be. A gomb megnyo-
mása csak becsukja a csomagtérajtót. Ez a
gomb nem használható a csomagtérajtó nyi-
tásához.
MEGJEGYZÉS:
A csomagtérajtó funkció az elektronikus
csomagtérajtó-kioldóba van beépítve.

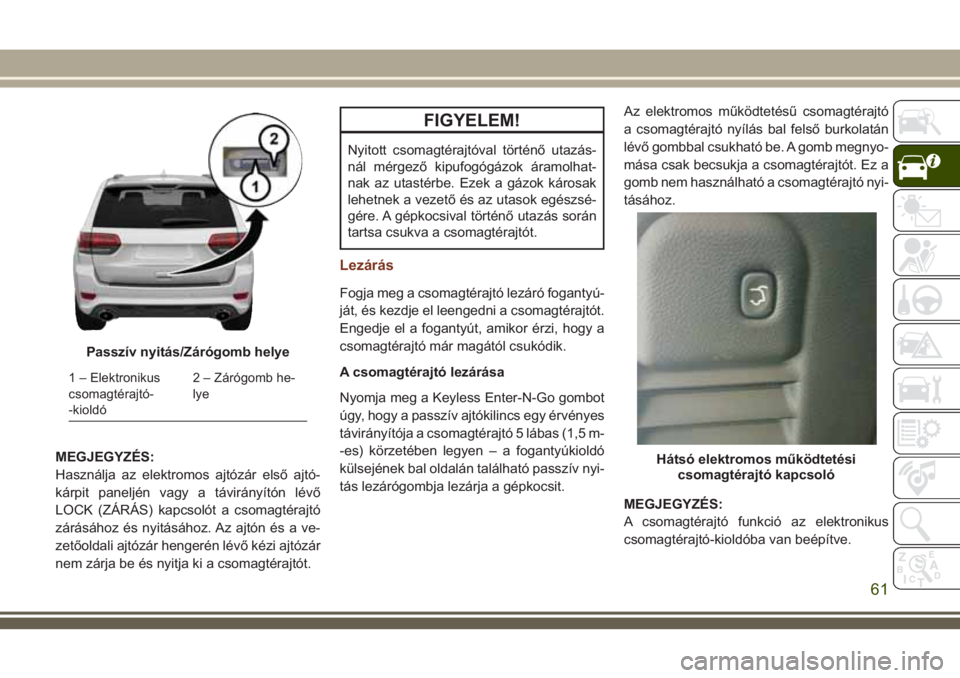

Passzív nyitás/Zárógomb helye
1 – Elektronikus
csomagtérajtó-
-kioldó2 – Zárógomb he-
lye
Hátsó elektromos működtetési
csomagtérajtó kapcsoló
61

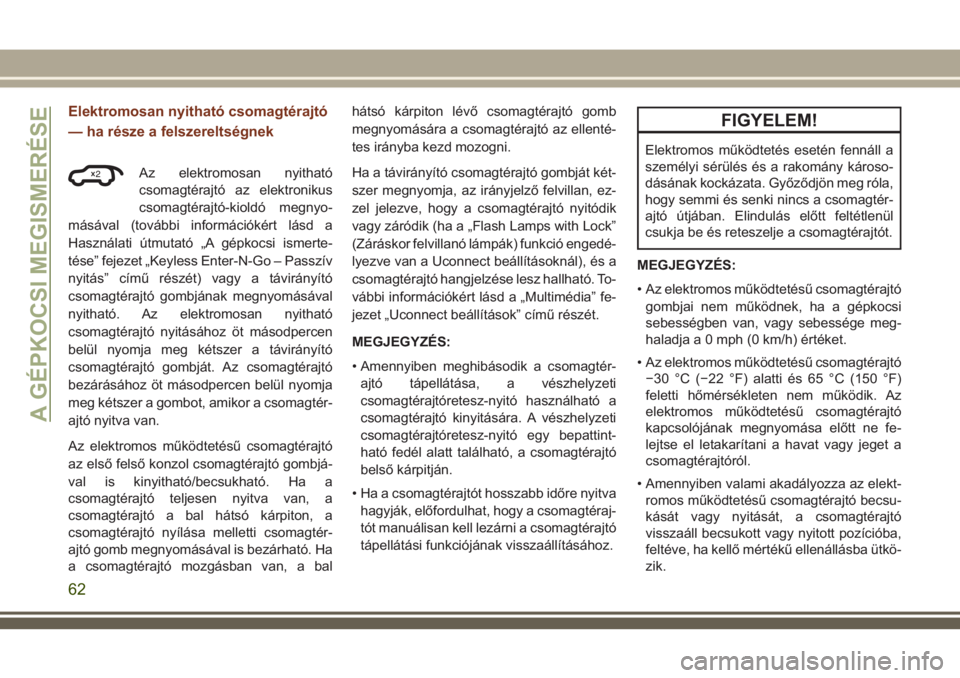

Elektromosan nyitható csomagtérajtó
— ha része a felszereltségnek
Az elektromosan nyitható
csomagtérajtó az elektronikus
csomagtérajtó-kioldó megnyo-
másával (további információkért lásd a
Használati útmutató „A gépkocsi ismerte-
tése” fejezet „Keyless Enter-N-Go – Passzív
nyitás” című részét) vagy a távirányító
csomagtérajtó gombjának megnyomásával
nyitható. Az elektromosan nyitható
csomagtérajtó nyitásához öt másodpercen
belül nyomja meg kétszer a távirányító
csomagtérajtó gombját. Az csomagtérajtó
bezárásához öt másodpercen belül nyomja
meg kétszer a gombot, amikor a csomagtér-
ajtó nyitva van.
Az elektromos működtetésű csomagtérajtó
az első felső konzol csomagtérajtó gombjá-
val is kinyitható/becsukható. Ha a
csomagtérajtó teljesen nyitva van, a
csomagtérajtó a bal hátsó kárpiton, a
csomagtérajtó nyílása melletti csomagtér-
ajtó gomb megnyomásával is bezárható. Ha
a csomagtérajtó mozgásban van, a balhátsó kárpiton lévő csomagtérajtó gomb
megnyomására a csomagtérajtó az ellenté-
tes irányba kezd mozogni.
Ha a távirányító csomagtérajtó gombját két-
szer megnyomja, az irányjelző felvillan, ez-
zel jelezve, hogy a csomagtérajtó nyitódik
vagy záródik (ha a „Flash Lamps with Lock”
(Záráskor felvillanó lámpák) funkció engedé-
lyezve van a Uconnect beállításoknál), és a
csomagtérajtó hangjelzése lesz hallható. To-
vábbi információkért lásd a „Multimédia” fe-
jezet „Uconnect beállítások” című részét.
MEGJEGYZÉS:
• Amennyiben meghibásodik a csomagtér-
ajtó tápellátása, a vészhelyzeti
csomagtérajtóretesz-nyitó használható a
csomagtérajtó kinyitására. A vészhelyzeti
csomagtérajtóretesz-nyitó egy bepattint-
ható fedél alatt található, a csomagtérajtó
belső kárpitján.
• Ha a csomagtérajtót hosszabb időre nyitva
hagyják, előfordulhat, hogy a csomagtéraj-
tót manuálisan kell lezárni a csomagtérajtó
tápellátási funkciójának visszaállításához.
FIGYELEM!
Elektromos működtetés esetén fennáll a
személyi sérülés és a rakomány károso-
dásának kockázata. Győződjön meg róla,
hogy semmi és senki nincs a csomagtér-
ajtó útjában. Elindulás előtt feltétlenül
csukja be és reteszelje a csomagtérajtót.
MEGJEGYZÉS:
• Az elektromos működtetésű csomagtérajtó
gombjai nem működnek, ha a gépkocsi
sebességben van, vagy sebessége meg-
haladja a 0 mph (0 km/h) értéket.
• Az elektromos működtetésű csomagtérajtó
−30 °C (−22 °F) alatti és 65 °C (150 °F)
feletti hőmérsékleten nem működik. Az
elektromos működtetésű csomagtérajtó
kapcsolójának megnyomása előtt ne fe-
lejtse el letakarítani a havat vagy jeget a
csomagtérajtóról.
• Amennyiben valami akadályozza az elekt-
romos működtetésű csomagtérajtó becsu-
kását vagy nyitását, a csomagtérajtó
visszaáll becsukott vagy nyitott pozícióba,
feltéve, ha kellő mértékű ellenállásba ütkö-
zik.
2
A GÉPKOCSI MEGISMERÉSE
62

• A csomagtérajtó oldalsó része becsípődés-
-érzékelőket is tartalmaz. Amennyiben
ezen csíkok bármiféle nyomást érzékel-
nek, a csomagtérajtó visszaáll a nyitott po-
zícióba.
• Ha a csomagtérajtó nincs teljesen nyitva, a
csomagtérajtó működtetéséhez nyomja
meg kétszer a távirányító csomagtérajtó
gombját.
• Amennyiben az elektronikus
csomagtérajtó-kioldót megnyomják, mi-
közben az elektromos működtetésű
csomagtérajtó éppen becsukódik, a
csomagtérajtó visszaáll a teljesen nyitott
pozícióba.
• Amennyiben az elektronikus
csomagtérajtó-kioldót megnyomják, mi-
közben az elektromos működtetésű
csomagtérajtó éppen kinyílik, a csomagtér-
ajtó motorja kiold, lehetővé téve a manuális
működtetést.• Amennyiben az elektromos működtetésű
csomagtérajtó több akadályba is ütközik
egyetlen ciklus alatt, a rendszer automati-
kusan leáll, melyet ezután manuálisan kell
kinyitni vagy becsukni a csomagtérajtót.
FIGYELEM!
• Nyitott csomagtérajtóval történő uta-
zásnál mérgező kipufogógázok áramol-
hatnak az utastérbe. Ezek a gázok ká-
rosak lehetnek a vezető és az utasok
egészségére. A gépkocsival történő
utazás során tartsa csukva a csomagté-
rajtót.
• Ha kénytelen nyitott csomagtérajtóval
haladni, feltétlenül húzza fel az összes
ablakot, és kapcsolja a legmagasabb
fokozatra a légkondicionáló ventiláto-
rát. Ne kapcsolja be a belsőlevegő-
-keringetést.

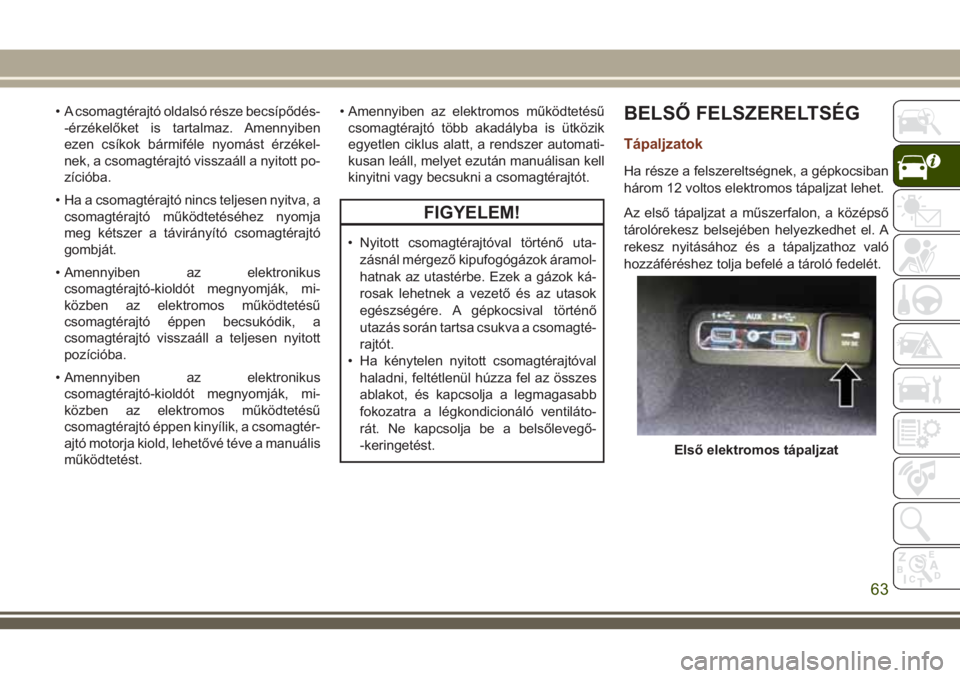

BELSŐ FELSZERELTSÉG
Tápaljzatok
Ha része a felszereltségnek, a gépkocsiban
három 12 voltos elektromos tápaljzat lehet.
Az első tápaljzat a műszerfalon, a középső
tárolórekesz belsejében helyezkedhet el. A
rekesz nyitásához és a tápaljzathoz való
hozzáféréshez tolja befelé a tároló fedelét.
Első elektromos tápaljzat
63

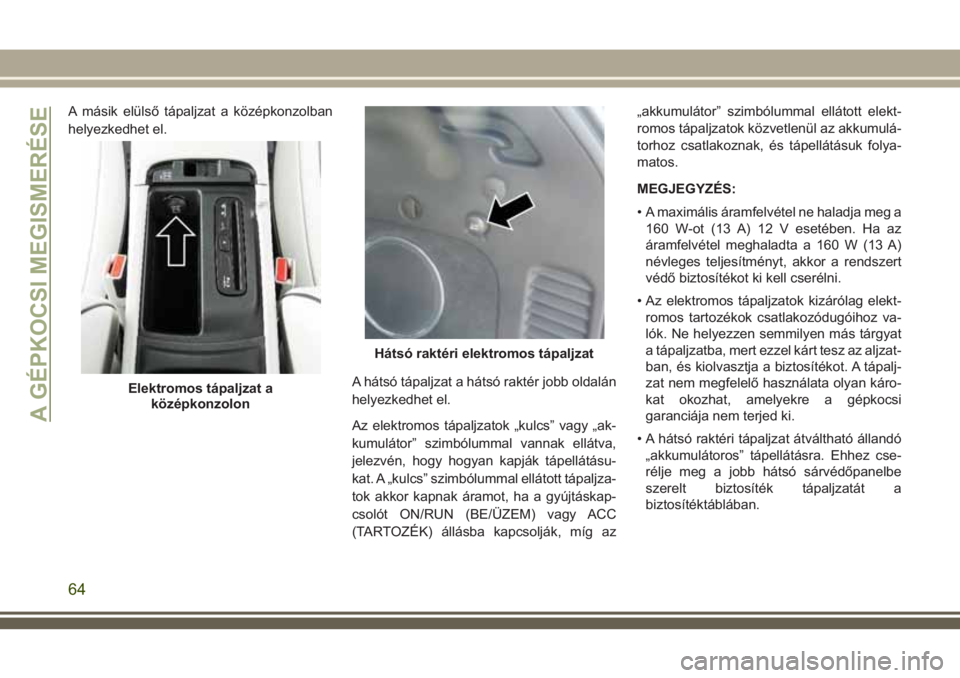

A másik elülső tápaljzat a középkonzolban
helyezkedhet el.
A hátsó tápaljzat a hátsó raktér jobb oldalán
helyezkedhet el.
Az elektromos tápaljzatok „kulcs” vagy „ak-
kumulátor” szimbólummal vannak ellátva,
jelezvén, hogy hogyan kapják tápellátásu-
kat. A „kulcs” szimbólummal ellátott tápaljza-
tok akkor kapnak áramot, ha a gyújtáskap-
csolót ON/RUN (BE/ÜZEM) vagy ACC
(TARTOZÉK) állásba kapcsolják, míg az„akkumulátor” szimbólummal ellátott elekt-
romos tápaljzatok közvetlenül az akkumulá-
torhoz csatlakoznak, és tápellátásuk folya-
matos.
MEGJEGYZÉS:
• A maximális áramfelvétel ne haladja meg a
160 W-ot (13 A) 12 V esetében. Ha az
áramfelvétel meghaladta a 160 W (13 A)
névleges teljesítményt, akkor a rendszert
védő biztosítékot ki kell cserélni.
• Az elektromos tápaljzatok kizárólag elekt-
romos tartozékok csatlakozódugóihoz va-
lók. Ne helyezzen semmilyen más tárgyat
a tápaljzatba, mert ezzel kárt tesz az aljzat-
ban, és kiolvasztja a biztosítékot. A tápalj-
zat nem megfelelő használata olyan káro-
kat okozhat, amelyekre a gépkocsi
garanciája nem terjed ki.

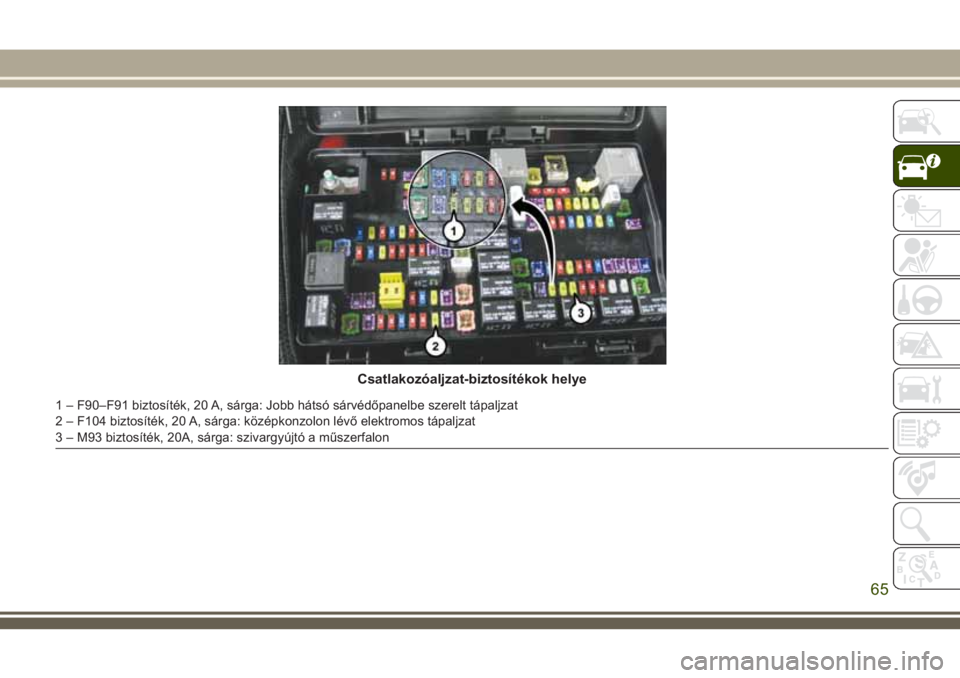

• A hátsó raktéri tápaljzat átváltható állandó
„akkumulátoros” tápellátásra. Ehhez cse-
rélje meg a jobb hátsó sárvédőpanelbe
szerelt biztosíték tápaljzatát a
biztosítéktáblában.
Elektromos tápaljzat a
középkonzolon
Hátsó raktéri elektromos tápaljzat
A GÉPKOCSI MEGISMERÉSE
64

Csatlakozóaljzat-biztosítékok helye
1 – F90–F91 biztosíték, 20 A, sárga: Jobb hátsó sárvédőpanelbe szerelt tápaljzat
2 – F104 biztosíték, 20 A, sárga: középkonzolon lévő elektromos tápaljzat
3 – M93 biztosíték, 20A, sárga: szivargyújtó a műszerfalon
65

66

A MŰSZERFAL ISMERTETÉSE
MŰSZERCSOPORT KIJELZŐJE . . .68
A műszercsoport kijelzőjének
elhelyezkedése és kezelőszervei.....68
FEDÉLZETI SZÁMÍTÓGÉP.......73FIGYELMEZTETŐ LÁMPÁK ÉS ÜZE-
NETEK.....................73
Piros visszajelző lámpák..........73
Sárga figyelmeztető lámpák........77
Sárga visszajelző lámpák..........81
Zöld visszajelző lámpák...........82Fehér visszajelző lámpák..........83
Kék visszajelző lámpák...........85FEDÉLZETI DIAGNOSZTIKAI REND-
SZER — OBD II..............85
Fedélzeti diagnosztikai rendszer (OBD II),
Kiberbiztonság.................86
A MŰSZERFAL ISMERTETÉSE
67

MŰSZERCSOPORT
KIJELZŐJE
Egyes gépkocsik műszercsoport-kijelzővel
rendelkeznek, amely hasznos információkat
szolgáltat a vezető számára. Amikor a gyúj-
tás STOP/OFF üzemmódban van, az ajtó
nyitása/zárása aktiválja a kijelzőt, amely a
kilométer-számlálón megjeleníti a mérföldek
vagy kilométerek számát. A műszercsoport
kijelzője fontos információkat jelenít meg a
gépkocsi egyes rendszereiről és funkcióiról.
A műszerfalon található vezetői információs
kijelző segítségével a műszercsoport-kijelző
képes megjeleníteni az egyes rendszerek
működési állapotát, valamint figyelmeztetést
küldeni az esetleges problémákról. A kor-
mánykerékre rögzített kezelőszervekkel át-
tekintheti az egyes fő- és almenüket. Hozzá-
férhet a szükséges információkhoz, valamint
kiválaszthatja és módosíthatja az értékeket.Egyes gépkocsik műszercsoport-kijelzővel
rendelkezhetnek, amely hasznos informáci-
ókat szolgáltat a vezető számára. Amikor a
gyújtás STOP/OFF üzemmódban van, az
ajtó nyitása/zárása aktiválja a kijelzőt, amely
a kilométer-számlálón megjeleníti a mérföl-
dek vagy kilométerek számát. A műszercso-
port kijelzője fontos információkat jelenít
meg a gépkocsi egyes rendszereiről és funk-
cióiról. A műszerfalon található vezetői infor-
mációs kijelző segítségével a
műszercsoport-kijelző képes megjeleníteni
az egyes rendszerek működési állapotát,
valamint figyelmeztetést küldeni az esetle-
ges problémákról. A kormánykerékre rögzí-
tett kezelőszervekkel áttekintheti az egyes
fő- és almenüket. Hozzáférhet a szükséges
információkhoz, valamint kiválaszthatja és
módosíthatja az értékeket.
A műszercsoport kijelzőjének
elhelyezkedése és kezelőszervei
A műszercsoport kijelzője a műszercsoport
közepén található.1. A kijelző felső sorában láthatók a konfigu-
rálható visszajelzők, az iránytű iránya, a
külső hőmérséklet, az idő, a becsült MPG
és az út. További menüoldalak megjele-
nítése esetén a sebességmérő is itt jele-
nik meg.

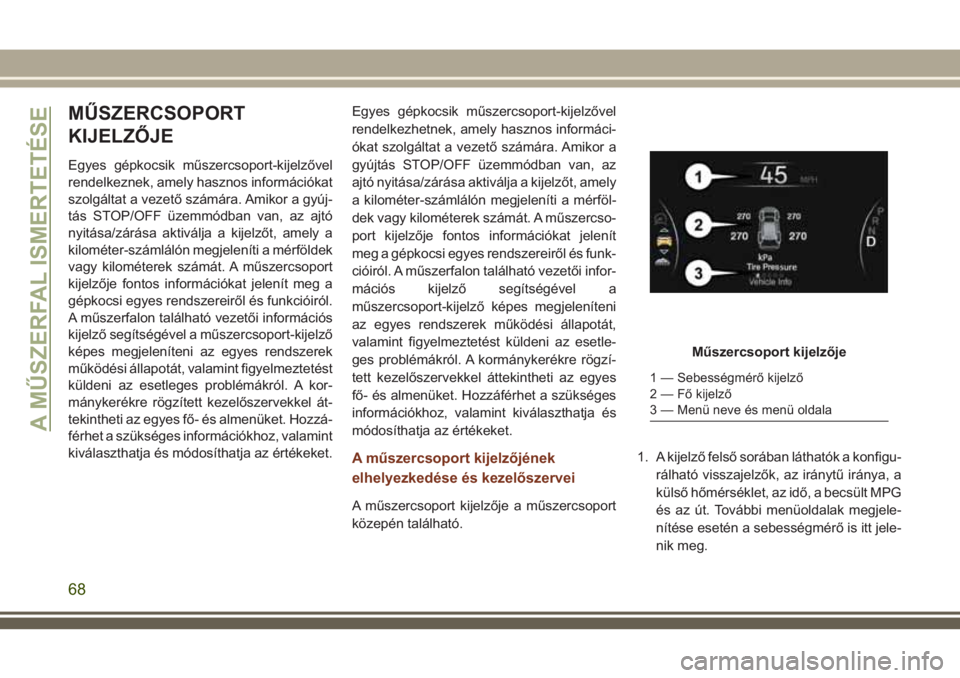

Műszercsoport kijelzője
1 — Sebességmérő kijelző
2 — Fő kijelző
3 — Menü neve és menü oldala
A MŰSZERFAL ISMERTETÉSE
68
