JEEP GRAND CHEROKEE 2020 Manual de Empleo y Cuidado (in Spanish)

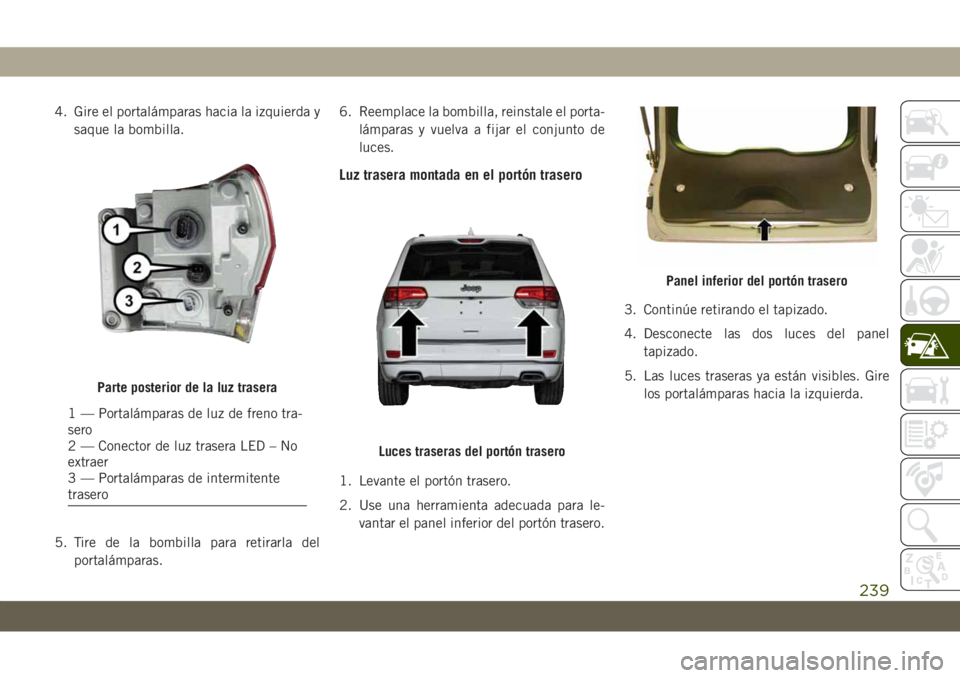

4. Gire el portalámparas hacia la izquierda y
saque la bombilla.
5. Tire de la bombilla para retirarla del
portalámparas.6. Reemplace la bombilla, reinstale el porta-
lámparas y vuelva a fijar el conjunto de
luces.
Luz trasera montada en el portón trasero
1. Levante el portón trasero.
2. Use una herramienta adecuada para le-
vantar el panel inferior del portón trasero.3. Continúe retirando el tapizado.
4. Desconecte las dos luces del panel
tapizado.
5. Las luces traseras ya están visibles. Gire
los portalámparas hacia la izquierda.
Parte posterior de la luz trasera
1 — Portalámparas de luz de freno tra-
sero
2 — Conector de luz trasera LED – No
extraer
3 — Portalámparas de intermitente
trasero
Luces traseras del portón trasero
Panel inferior del portón trasero
239

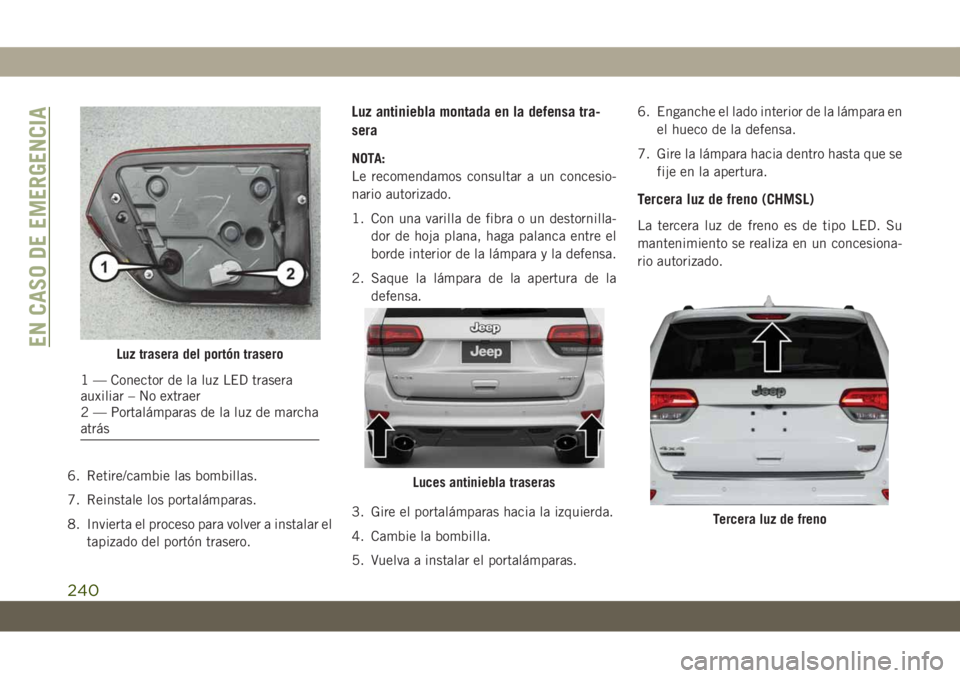

6. Retire/cambie las bombillas.
7. Reinstale los portalámparas.
8. Invierta el proceso para volver a instalar el
tapizado del portón trasero.
Luz antiniebla montada en la defensa tra-
sera
NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.
1. Con una varilla de fibra o un destornilla-
dor de hoja plana, haga palanca entre el
borde interior de la lámpara y la defensa.
2. Saque la lámpara de la apertura de la
defensa.
3. Gire el portalámparas hacia la izquierda.
4. Cambie la bombilla.
5. Vuelva a instalar el portalámparas.6. Enganche el lado interior de la lámpara en
el hueco de la defensa.
7. Gire la lámpara hacia dentro hasta que se
fije en la apertura.
Tercera luz de freno (CHMSL)
La tercera luz de freno es de tipo LED. Su
mantenimiento se realiza en un concesiona-
rio autorizado.
Luz trasera del portón trasero
1 — Conector de la luz LED trasera
auxiliar – No extraer
2 — Portalámparas de la luz de marcha
atrás
Luces antiniebla traseras
Tercera luz de freno
EN CASO DE EMERGENCIA
240

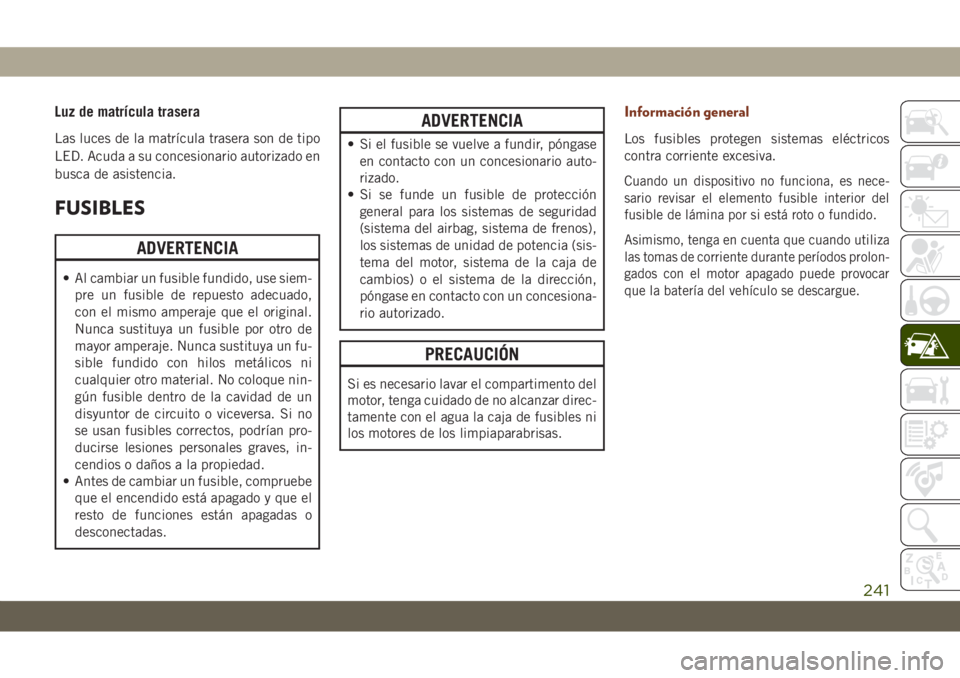

Luz de matrícula trasera
Las luces de la matrícula trasera son de tipo
LED. Acuda a su concesionario autorizado en
busca de asistencia.
FUSIBLES
ADVERTENCIA
• Al cambiar un fusible fundido, use siem-
pre un fusible de repuesto adecuado,
con el mismo amperaje que el original.
Nunca sustituya un fusible por otro de
mayor amperaje. Nunca sustituya un fu-
sible fundido con hilos metálicos ni
cualquier otro material. No coloque nin-
gún fusible dentro de la cavidad de un
disyuntor de circuito o viceversa. Si no
se usan fusibles correctos, podrían pro-
ducirse lesiones personales graves, in-
cendios o daños a la propiedad.
• Antes de cambiar un fusible, compruebe
que el encendido está apagado y que el
resto de funciones están apagadas o
desconectadas.
ADVERTENCIA
• Si el fusible se vuelve a fundir, póngase
en contacto con un concesionario auto-
rizado.
• Si se funde un fusible de protección
general para los sistemas de seguridad
(sistema del airbag, sistema de frenos),
los sistemas de unidad de potencia (sis-
tema del motor, sistema de la caja de
cambios) o el sistema de la dirección,
póngase en contacto con un concesiona-
rio autorizado.
PRECAUCIÓN
Si es necesario lavar el compartimento del
motor, tenga cuidado de no alcanzar direc-
tamente con el agua la caja de fusibles ni
los motores de los limpiaparabrisas.
Información general
Los fusibles protegen sistemas eléctricos
contra corriente excesiva.
Cuando un dispositivo no funciona, es nece-
sario revisar el elemento fusible interior del
fusible de lámina por si está roto o fundido.
Asimismo, tenga en cuenta que cuando utiliza
las tomas de corriente durante períodos prolon-
gados con el motor apagado puede provocar
que la batería del vehículo se descargue.
241

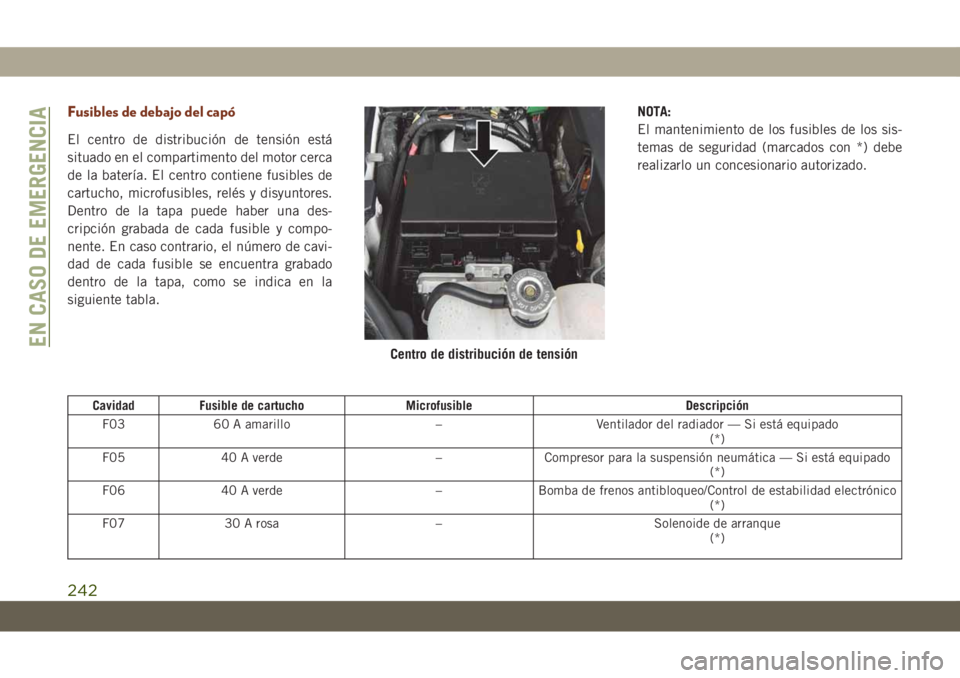

Fusibles de debajo del capó
El centro de distribución de tensión está
situado en el compartimento del motor cerca
de la batería. El centro contiene fusibles de
cartucho, microfusibles, relés y disyuntores.
Dentro de la tapa puede haber una des-
cripción grabada de cada fusible y compo-
nente. En caso contrario, el número de cavi-
dad de cada fusible se encuentra grabado
dentro de la tapa, como se indica en la
siguiente tabla.NOTA:
El mantenimiento de los fusibles de los sis-
temas de seguridad (marcados con *) debe
realizarlo un concesionario autorizado.
Cavidad Fusible de cartucho Microfusible Descripción
F03 60 A amarillo – Ventilador del radiador — Si está equipado
(*)
F05 40 A verde – Compresor para la suspensión neumática — Si está equipado
(*)
F06 40 A verde – Bomba de frenos antibloqueo/Control de estabilidad electrónico
(*)
F07 30 A rosa – Solenoide de arranque
(*)
Centro de distribución de tensiónEN CASO DE EMERGENCIA
242

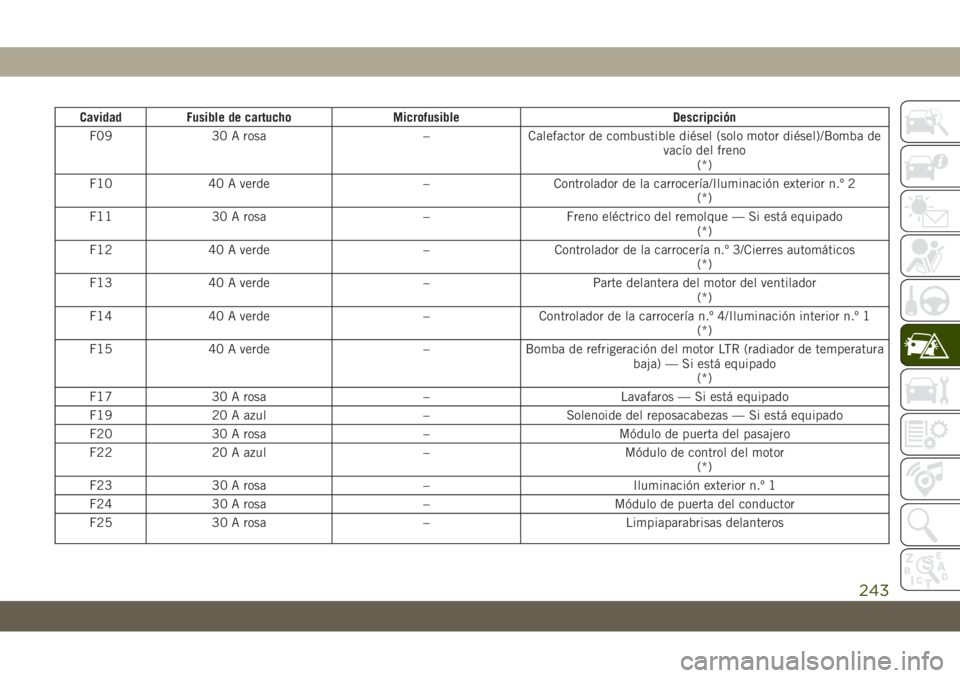

Cavidad Fusible de cartucho Microfusible Descripción
F09 30 A rosa – Calefactor de combustible diésel (solo motor diésel)/Bomba de
vacío del freno
(*)
F10 40 A verde – Controlador de la carrocería/Iluminación exterior n.º 2
(*)
F11 30 A rosa – Freno eléctrico del remolque — Si está equipado
(*)
F12 40 A verde – Controlador de la carrocería n.º 3/Cierres automáticos
(*)
F13 40 A verde – Parte delantera del motor del ventilador
(*)
F14 40 A verde – Controlador de la carrocería n.º 4/Iluminación interior n.º 1
(*)
F15 40 A verde – Bomba de refrigeración del motor LTR (radiador de temperatura
baja) — Si está equipado
(*)
F17 30 A rosa – Lavafaros — Si está equipado
F19 20 A azul – Solenoide del reposacabezas — Si está equipado
F20 30 A rosa – Módulo de puerta del pasajero
F22 20 A azul – Módulo de control del motor
(*)
F23 30 A rosa – Iluminación exterior n.º 1
F24 30 A rosa – Módulo de puerta del conductor
F25 30 A rosa – Limpiaparabrisas delanteros
243

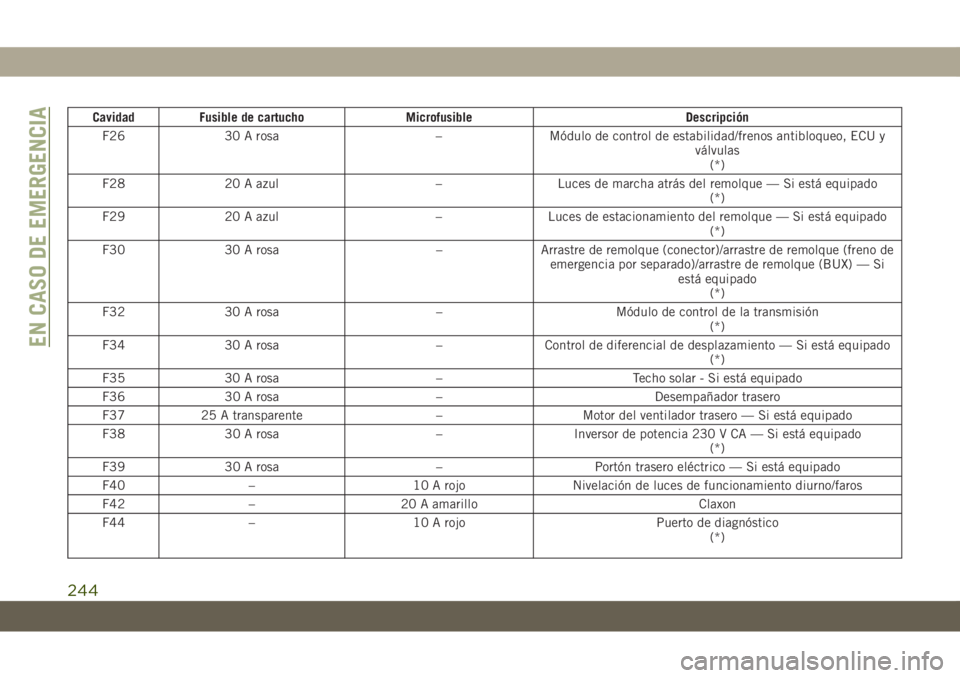

Cavidad Fusible de cartucho Microfusible Descripción
F26 30 A rosa – Módulo de control de estabilidad/frenos antibloqueo, ECU y
válvulas
(*)
F28 20 A azul – Luces de marcha atrás del remolque — Si está equipado
(*)
F29 20 A azul – Luces de estacionamiento del remolque — Si está equipado
(*)
F30 30 A rosa – Arrastre de remolque (conector)/arrastre de remolque (freno de
emergencia por separado)/arrastre de remolque (BUX) — Si
está equipado
(*)
F32 30 A rosa – Módulo de control de la transmisión
(*)
F34 30 A rosa – Control de diferencial de desplazamiento — Si está equipado
(*)
F35 30 A rosa – Techo solar - Si está equipado
F36 30 A rosa – Desempañador trasero
F37 25 A transparente – Motor del ventilador trasero — Si está equipado
F38 30 A rosa – Inversor de potencia 230 V CA — Si está equipado
(*)
F39 30 A rosa – Portón trasero eléctrico — Si está equipado
F40 – 10 A rojo Nivelación de luces de funcionamiento diurno/faros
F42 – 20 A amarillo Claxon
F44 – 10 A rojo Puerto de diagnóstico
(*)
EN CASO DE EMERGENCIA
244

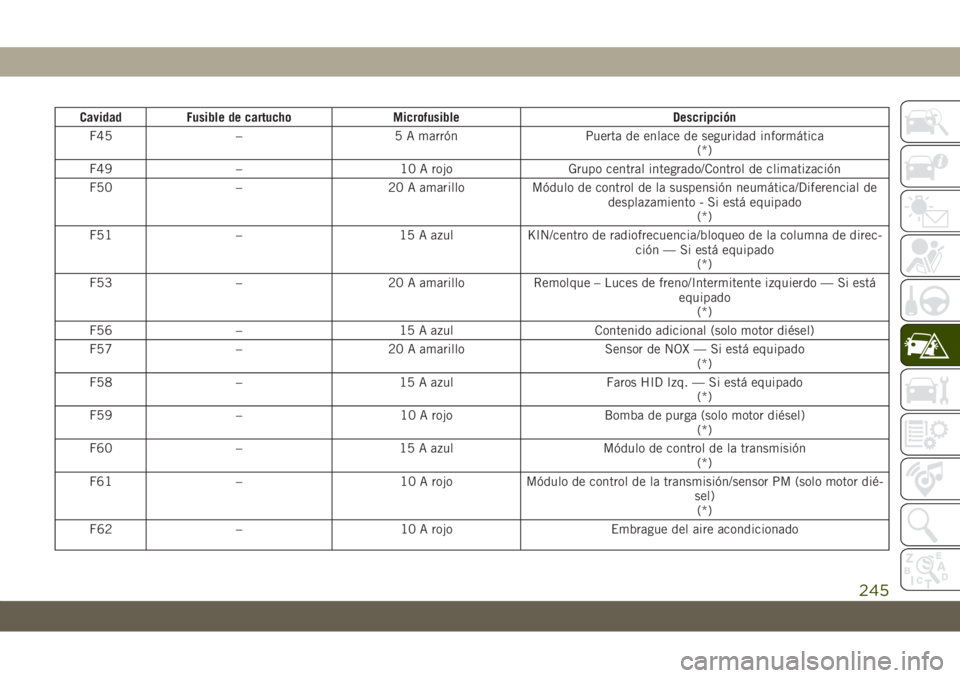

Cavidad Fusible de cartucho Microfusible Descripción
F45 – 5 A marrón Puerta de enlace de seguridad informática
(*)
F49 – 10 A rojo Grupo central integrado/Control de climatización
F50 – 20 A amarillo Módulo de control de la suspensión neumática/Diferencial de
desplazamiento - Si está equipado
(*)
F51 – 15 A azul KIN/centro de radiofrecuencia/bloqueo de la columna de direc-
ción — Si está equipado
(*)
F53 – 20 A amarillo Remolque – Luces de freno/Intermitente izquierdo — Si está
equipado
(*)
F56 – 15 A azul Contenido adicional (solo motor diésel)
F57 – 20 A amarillo Sensor de NOX — Si está equipado
(*)
F58 – 15 A azul Faros HID Izq. — Si está equipado
(*)
F59 – 10 A rojo Bomba de purga (solo motor diésel)
(*)
F60 – 15 A azul Módulo de control de la transmisión
(*)
F61 – 10 A rojo Módulo de control de la transmisión/sensor PM (solo motor dié-
sel)
(*)
F62 – 10 A rojo Embrague del aire acondicionado
245

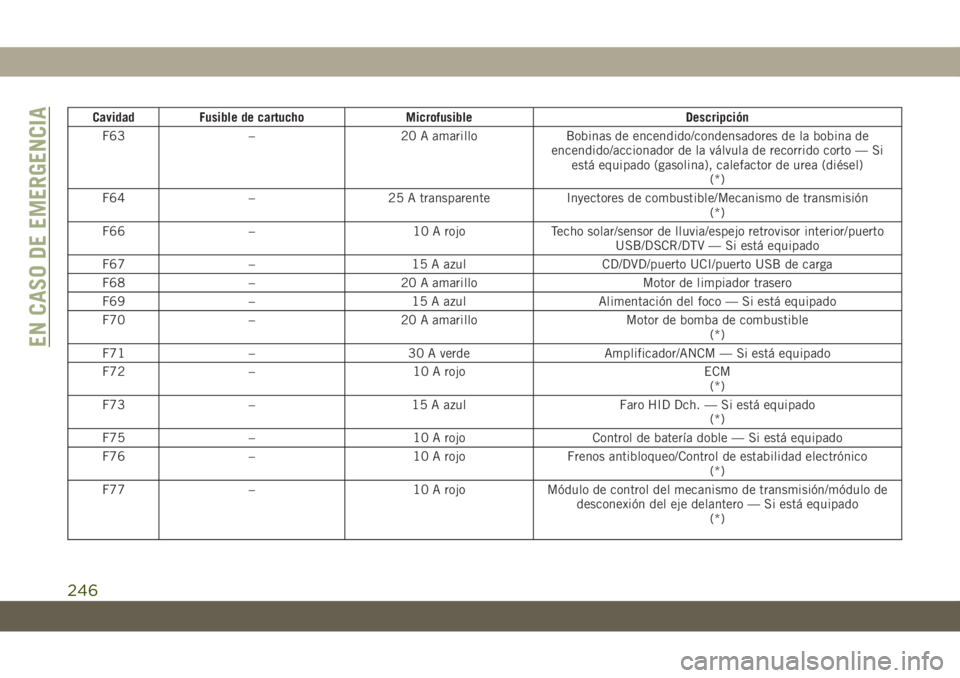

Cavidad Fusible de cartucho Microfusible Descripción
F63 – 20 A amarillo Bobinas de encendido/condensadores de la bobina de
encendido/accionador de la válvula de recorrido corto — Si
está equipado (gasolina), calefactor de urea (diésel)
(*)
F64 – 25 A transparente Inyectores de combustible/Mecanismo de transmisión
(*)
F66 – 10 A rojo Techo solar/sensor de lluvia/espejo retrovisor interior/puerto
USB/DSCR/DTV — Si está equipado
F67 – 15 A azul CD/DVD/puerto UCI/puerto USB de carga
F68 – 20 A amarillo Motor de limpiador trasero
F69 – 15 A azul Alimentación del foco — Si está equipado
F70 – 20 A amarillo Motor de bomba de combustible
(*)
F71 – 30 A verde Amplificador/ANCM — Si está equipado
F72 – 10 A rojo ECM
(*)
F73 – 15 A azul Faro HID Dch. — Si está equipado
(*)
F75 – 10 A rojo Control de batería doble — Si está equipado
F76 – 10 A rojo Frenos antibloqueo/Control de estabilidad electrónico
(*)
F77 – 10 A rojo Módulo de control del mecanismo de transmisión/módulo de
desconexión del eje delantero — Si está equipado
(*)
EN CASO DE EMERGENCIA
246

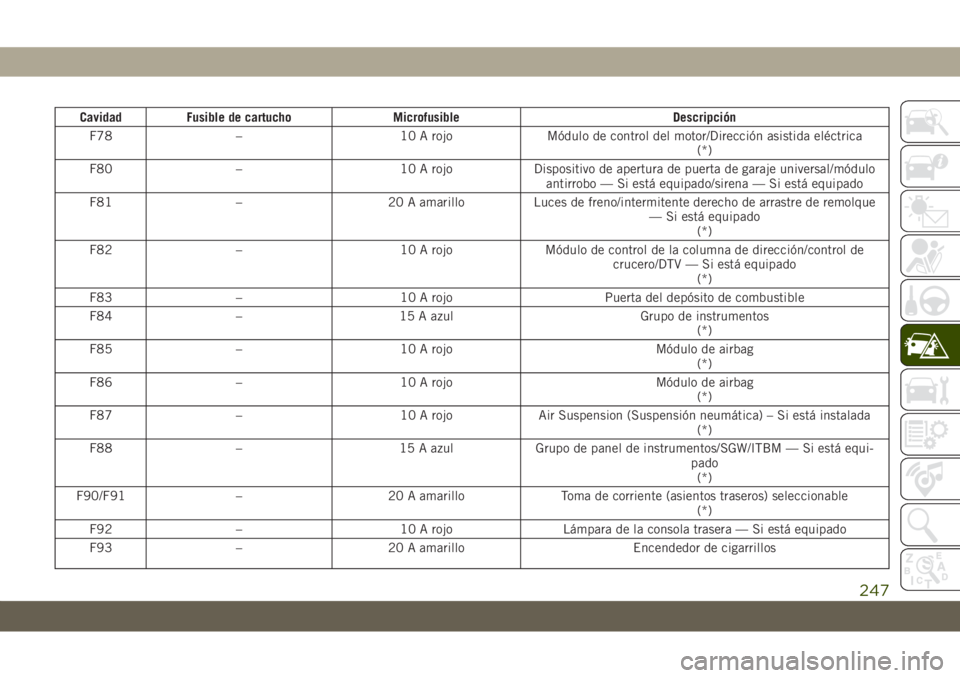

Cavidad Fusible de cartucho Microfusible Descripción
F78 – 10 A rojo Módulo de control del motor/Dirección asistida eléctrica
(*)
F80 – 10 A rojo Dispositivo de apertura de puerta de garaje universal/módulo
antirrobo — Si está equipado/sirena — Si está equipado
F81 – 20 A amarillo Luces de freno/intermitente derecho de arrastre de remolque
— Si está equipado
(*)
F82 – 10 A rojo Módulo de control de la columna de dirección/control de
crucero/DTV — Si está equipado
(*)
F83 – 10 A rojo Puerta del depósito de combustible
F84 – 15 A azul Grupo de instrumentos
(*)
F85 – 10 A rojo Módulo de airbag
(*)
F86 – 10 A rojo Módulo de airbag
(*)
F87 – 10 A rojo Air Suspension (Suspensión neumática) – Si está instalada
(*)
F88 – 15 A azul Grupo de panel de instrumentos/SGW/ITBM — Si está equi-
pado
(*)
F90/F91 – 20 A amarillo Toma de corriente (asientos traseros) seleccionable
(*)
F92 – 10 A rojo Lámpara de la consola trasera — Si está equipado
F93 – 20 A amarillo Encendedor de cigarrillos
247

Cavidad Fusible de cartucho Microfusible Descripción
F94 – 10 A rojo Cambiador/Módulo de la caja de transferencia
(*)
F95 – 10 A rojo Cámara trasera/sensor de ángulo muerto — Si está equipado
F96 – 10 A rojo Interruptor del calefactor del asiento trasero/Cargador de luces
— Si está equipado
F97 – 20 A amarillo Asientos térmicos traseros y volante de dirección térmico — Si
está equipado
F98 – 20 A amarillo Asientos con ventilación/Asientos térmicos delanteros — Si
está equipado
F99 – 10 A rojo Control de climatización/módulo de sistemas de asistencia al
conductor/HALF/asistencia al estacionamiento
F100 – 10 A rojo Amortiguación activa — Si está equipado
(*)
F101 – 15 A azul Sensor de temperatura/sensor de humedad en el vehículo
F102 – 15 A azul Repuesto
F103 – 10 A rojo Calefactor de cabina (solo motor diésel)/sistema HVAC — Si
está equipado
F104 – 20 A amarillo Tomas de corriente (panel de instrumentos/consola central/
carga trasera — Si está equipado)
(*)
EN CASO DE EMERGENCIA
248
