JEEP PATRIOT 2020 Manual de Empleo y Cuidado (in Spanish)

4

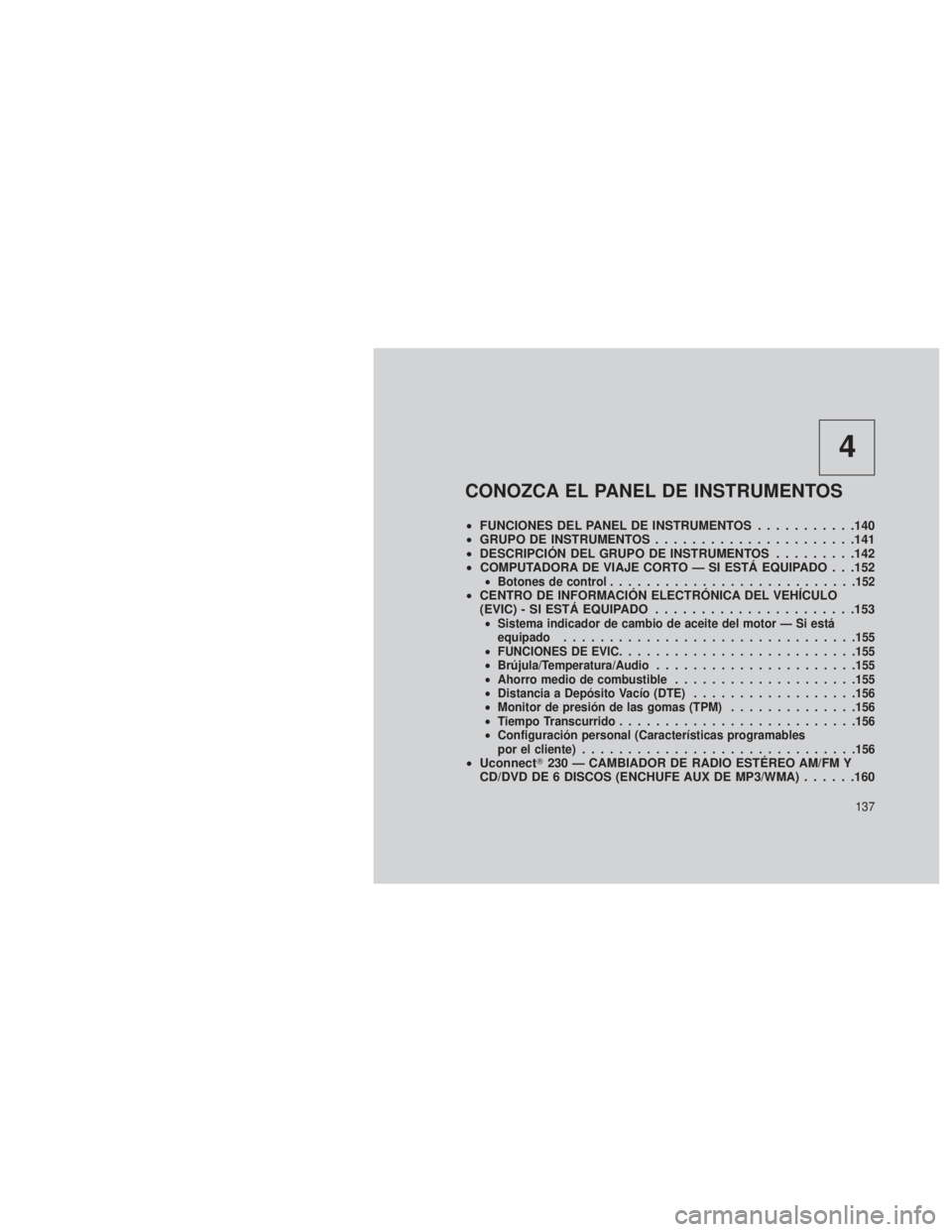

CONOZCA EL PANEL DE INSTRUMENTOS
•FUNCIONES DEL PANEL DE INSTRUMENTOS ...........140
• GRUPO DE INSTRUMENTOS ......................141
• DESCRIPCIÓN DEL GRUPO DE INSTRUMENTOS .........142
• COMPUTADORA DE VIAJE CORTO — SI ESTÁ EQUIPADO . . .152
•Botones de control .......................... .152•CENTRO DE INFORMACIÓN ELECTRÓNICA DEL VEHÍCULO
(EVIC) - SI ESTÁ EQUIPADO ......................153
•Sistema indicador de cambio de aceite del motor — Si está
equipado ............................... .155
• FUNCIONES DE EVIC ......................... .155
• Brújula/Temperatura/Audio ..................... .155
• Ahorro medio de combustible ....................155
• Distancia a Depósito Vacío (DTE) ..................156
• Monitor de presión de las gomas (TPM) ..............156
• Tiempo Transcurrido ......................... .156
• Configuración personal (Características programables
por el cliente) ............................. .156
•Uconnect 230 — CAMBIADOR DE RADIO ESTÉREO AM/FM Y
CD/DVD DE 6 DISCOS (ENCHUFE AUX DE MP3/WMA) ......160
137

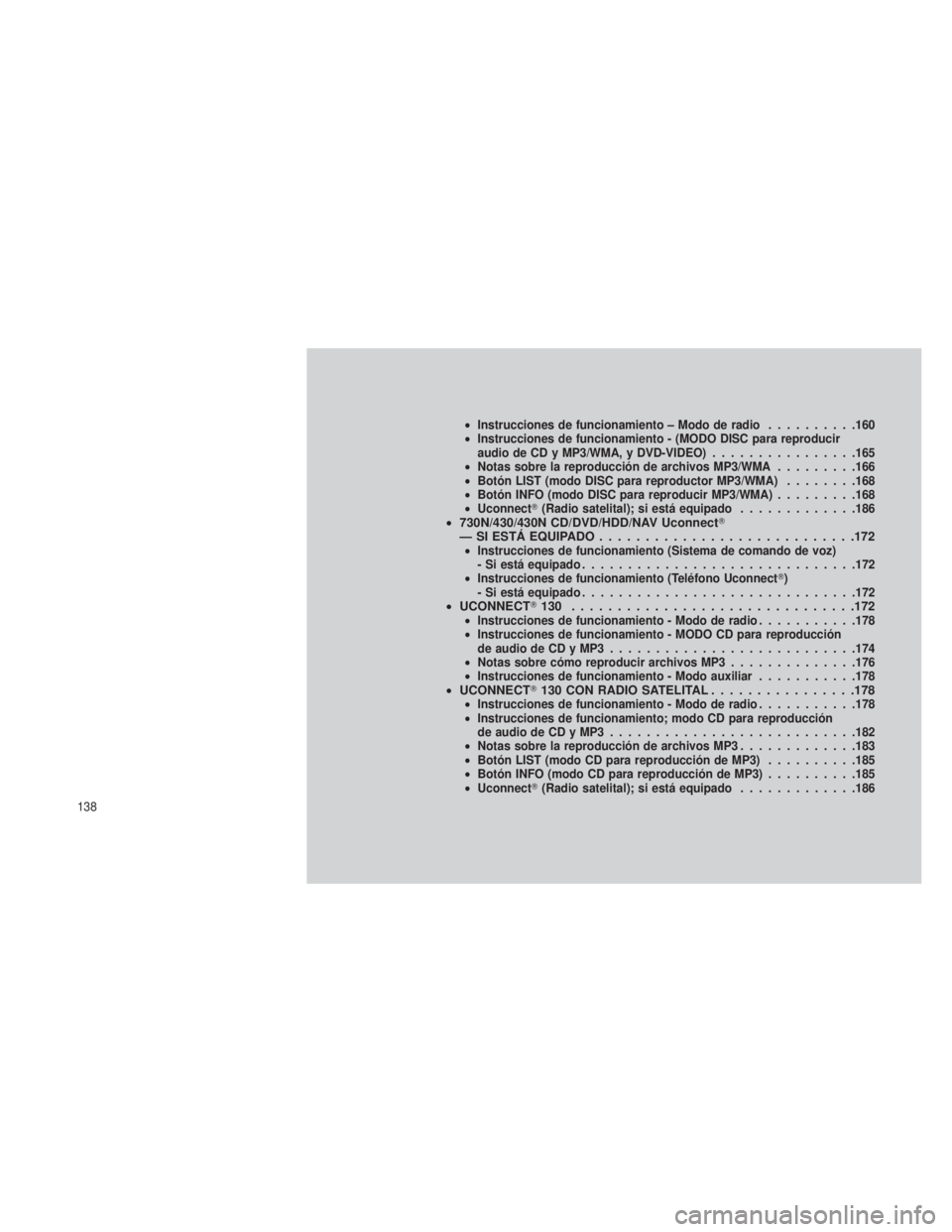

•Instrucciones de funcionamiento – Modo de radio ..........160
• Instrucciones de funcionamiento - (MODO DISC para reproducir
audio de CD y MP3/WMA, y DVD-VIDEO )................165
• Notas sobre la reproducción de archivos MP3/WMA .........166
• Botón LIST (modo DISC para reproductor MP3/WMA) ........168
• Botón INFO (modo DISC para reproducir MP3/WMA) .........168
• Uconnect (Radio satelital); si está equipado .............186
•730N/430/430N CD/DVD/HDD/NAV Uconnect
— SI ESTÁ EQUIPADO ............................172
•Instrucciones de funcionamiento (Sistema de comando de voz)
- Si está equipado ............................. .172
• Instrucciones de funcionamiento (Teléfono Uconnect )
- Si está equipado ............................. .172
•UCONNECT 130 ...............................172•Instrucciones de funcionamiento - Modo de radio ...........178
• Instrucciones de funcionamiento - MODO CD para reproducción
de audio de CD y MP3 .......................... .174
• Notas sobre cómo reproducir archivos MP3 ..............176
• Instrucciones de funcionamiento - Modo auxiliar ...........178
•UCONNECT 130 CON RADIO SATELITAL ................178•Instrucciones de funcionamiento - Modo de radio ...........178
• Instrucciones de funcionamiento; modo CD para reproducción
de audio de CD y MP3 .......................... .182
• Notas sobre la reproducción de archivos MP3 .............183
• Botón LIST (modo CD para reproducción de MP3) ..........185
• Botón INFO (modo CD para reproducción de MP3) ..........185
• Uconnect (Radio satelital); si está equipado .............186
138

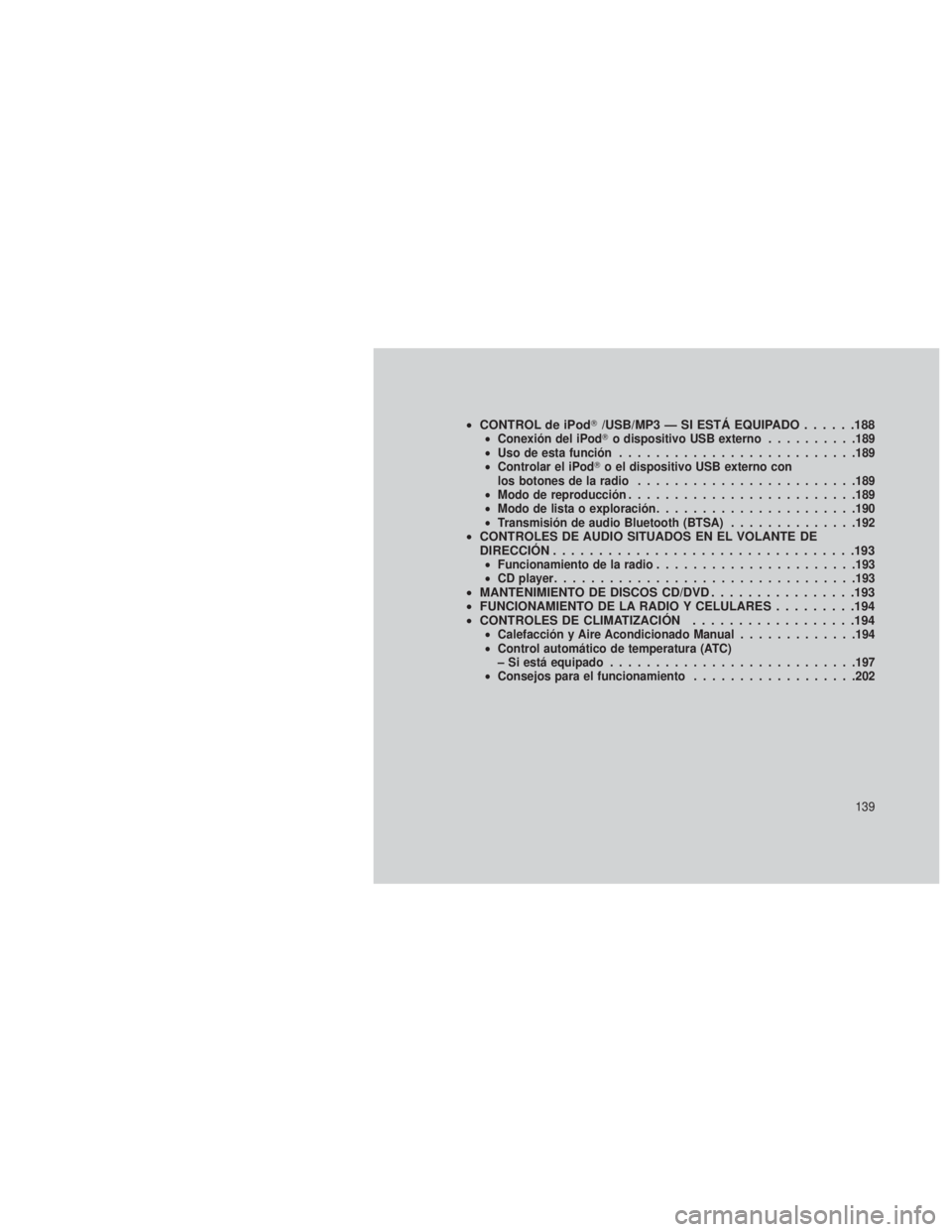

•CONTROL de iPod /USB/MP3 — SI ESTÁ EQUIPADO ......188•Conexión del iPod o dispositivo USB externo ..........189
• Uso de esta función ......................... .189
• Controlar el iPod o el dispositivo USB externo con
los botones de la radio ........................189
• Modo de reproducción ........................ .189
• Modo de lista o exploración ..................... .190
• Transmisión de audio Bluetooth (BTSA) ..............192
•CONTROLES DE AUDIO SITUADOS EN EL VOLANTE DE
DIRECCIÓN .................................193
•Funcionamiento de la radio ..................... .193
• CD player ................................ .193
•MANTENIMIENTO DE DISCOS CD/DVD ................193
• FUNCIONAMIENTO DE LA RADIO Y CELULARES .........194
• CONTROLES DE CLIMATIZACIÓN ..................194
•Calefacción y Aire Acondicionado Manual .............194
• Control automático de temperatura (ATC)
– Si está equipado .......................... .197
• Consejos para el funcionamiento ..................202
139

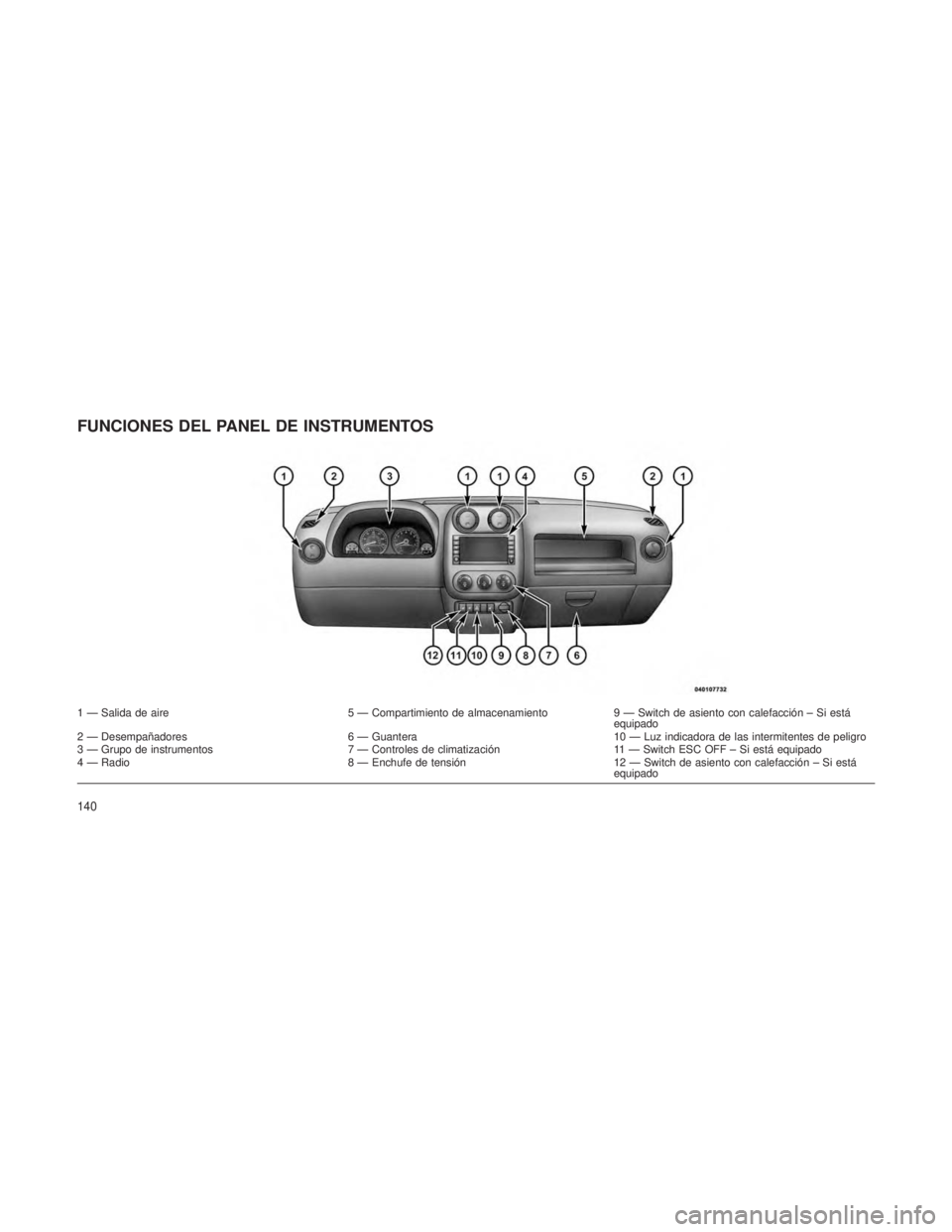

FUNCIONES DEL PANEL DE INSTRUMENTOS
1 — Salida de aire5 — Compartimiento de almacenamiento9 — Switch de asiento con calefacción – Si está
equipado
2 — Desempañadores 6 — Guantera10 — Luz indicadora de las intermitentes de peligro
3 — Grupo de instrumentos 7 — Controles de climatización11 — Switch ESC OFF – Si está equipado
4 — Radio 8 — Enchufe de tensión12 — Switch de asiento con calefacción – Si está
equipado
140

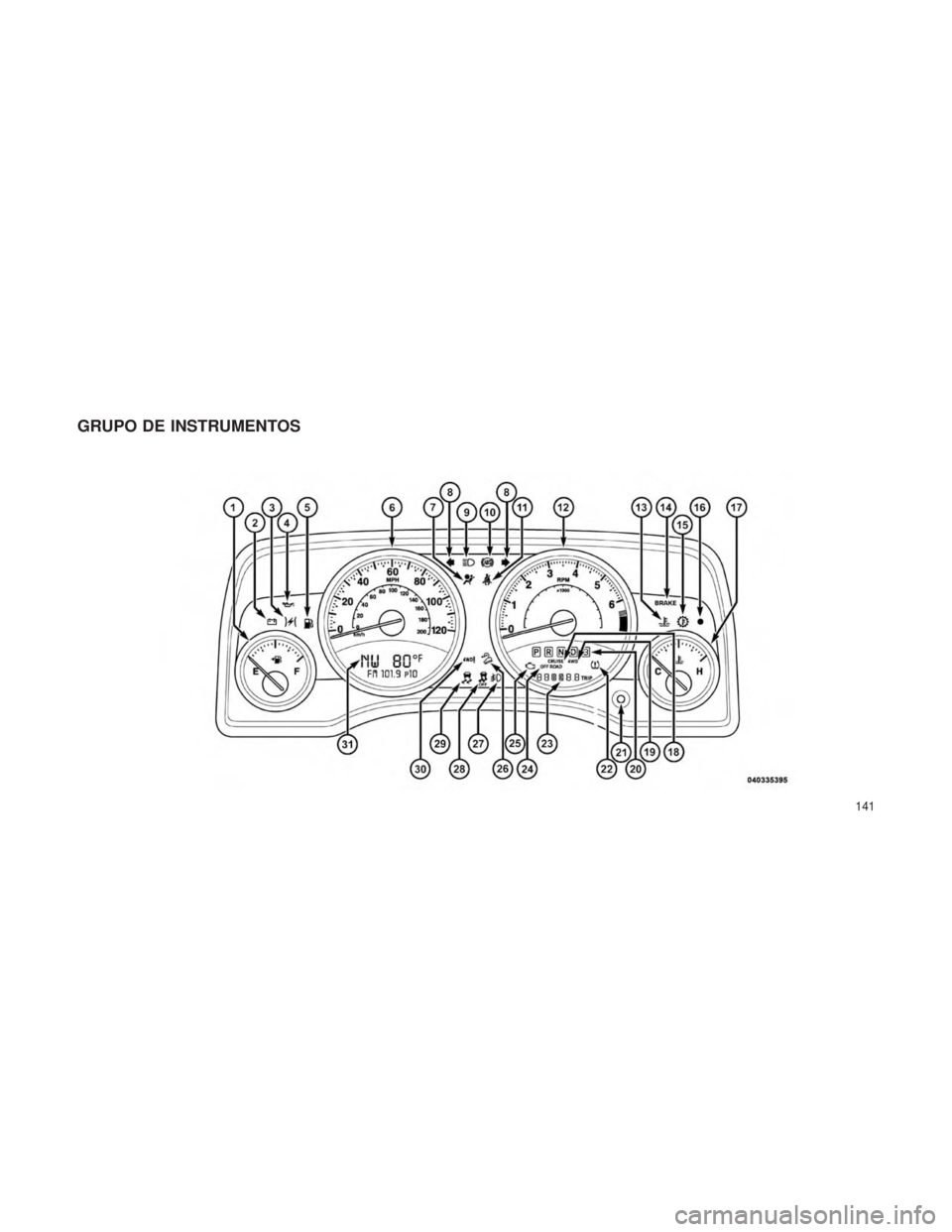

GRUPO DE INSTRUMENTOS
141

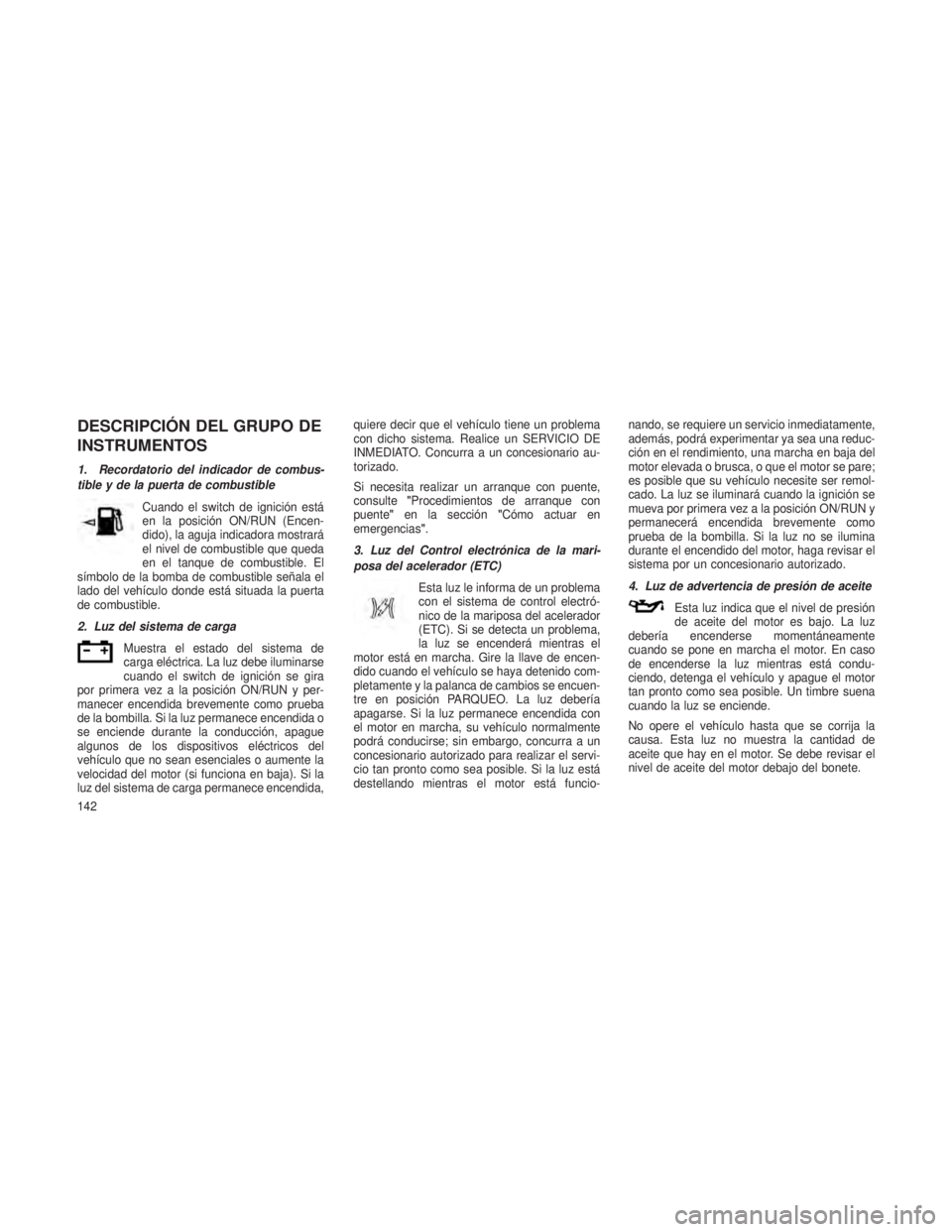

DESCRIPCIÓN DEL GRUPO DE
INSTRUMENTOS
1. Recordatorio del indicador de combus-
tible y de la puerta de combustibleCuando el switch de ignición está
en la posición ON/RUN (Encen-
dido), la aguja indicadora mostrará
el nivel de combustible que queda
en el tanque de combustible. El
símbolo de la bomba de combustible señala el
lado del vehículo donde está situada la puerta
de combustible.
2. Luz del sistema de carga
Muestra el estado del sistema de
carga eléctrica. La luz debe iluminarse
cuando el switch de ignición se gira
por primera vez a la posición ON/RUN y per-
manecer encendida brevemente como prueba
de la bombilla. Si la luz permanece encendida o
se enciende durante la conducción, apague
algunos de los dispositivos eléctricos del
vehículo que no sean esenciales o aumente la
velocidad del motor (si funciona en baja). Si la
luz del sistema de carga permanece encendida, quiere decir que el vehículo tiene un problema
con dicho sistema. Realice un SERVICIO DE
INMEDIATO. Concurra a un concesionario au-
torizado.
Si necesita realizar un arranque con puente,
consulte
"Procedimientos de arranque con
puente" en la sección "Cómo actuar en
emergencias".
3. Luz del Control electrónica de la mari-
posa del acelerador (ETC)
Esta luz le informa de un problema
con el sistema de control electró-
nico de la mariposa del acelerador
(ETC). Si se detecta un problema,
la luz se encenderá mientras el
motor está en marcha. Gire la llave de encen-
dido cuando el vehículo se haya detenido com-
pletamente y la palanca de cambios se encuen-
tre en posición PARQUEO. La luz debería
apagarse. Si la luz permanece encendida con
el motor en marcha, su vehículo normalmente
podrá conducirse; sin embargo, concurra a un
concesionario autorizado para realizar el servi-
cio tan pronto como sea posible. Si la luz está
destellando mientras el motor está funcio- nando, se requiere un servicio inmediatamente,
además, podrá experimentar ya sea una reduc-
ción en el rendimiento, una marcha en baja del
motor elevada o brusca, o que el motor se pare;
es posible que su vehículo necesite ser remol-
cado. La luz se iluminará cuando la ignición se
mueva por primera vez a la posición ON/RUN y
permanecerá encendida brevemente como
prueba de la bombilla. Si la luz no se ilumina
durante el encendido del motor, haga revisar el
sistema por un concesionario autorizado.
4. Luz de advertencia de presión de aceite
Esta luz indica que el nivel de presión
de aceite del motor es bajo. La luz
debería encenderse momentáneamente
cuando se pone en marcha el motor. En caso
de encenderse la luz mientras está condu-
ciendo, detenga el vehículo y apague el motor
tan pronto como sea posible. Un timbre suena
cuando la luz se enciende.
No opere el vehículo hasta que se corrija la
causa. Esta luz no muestra la cantidad de
aceite que hay en el motor. Se debe revisar el
nivel de aceite del motor debajo del bonete.
142

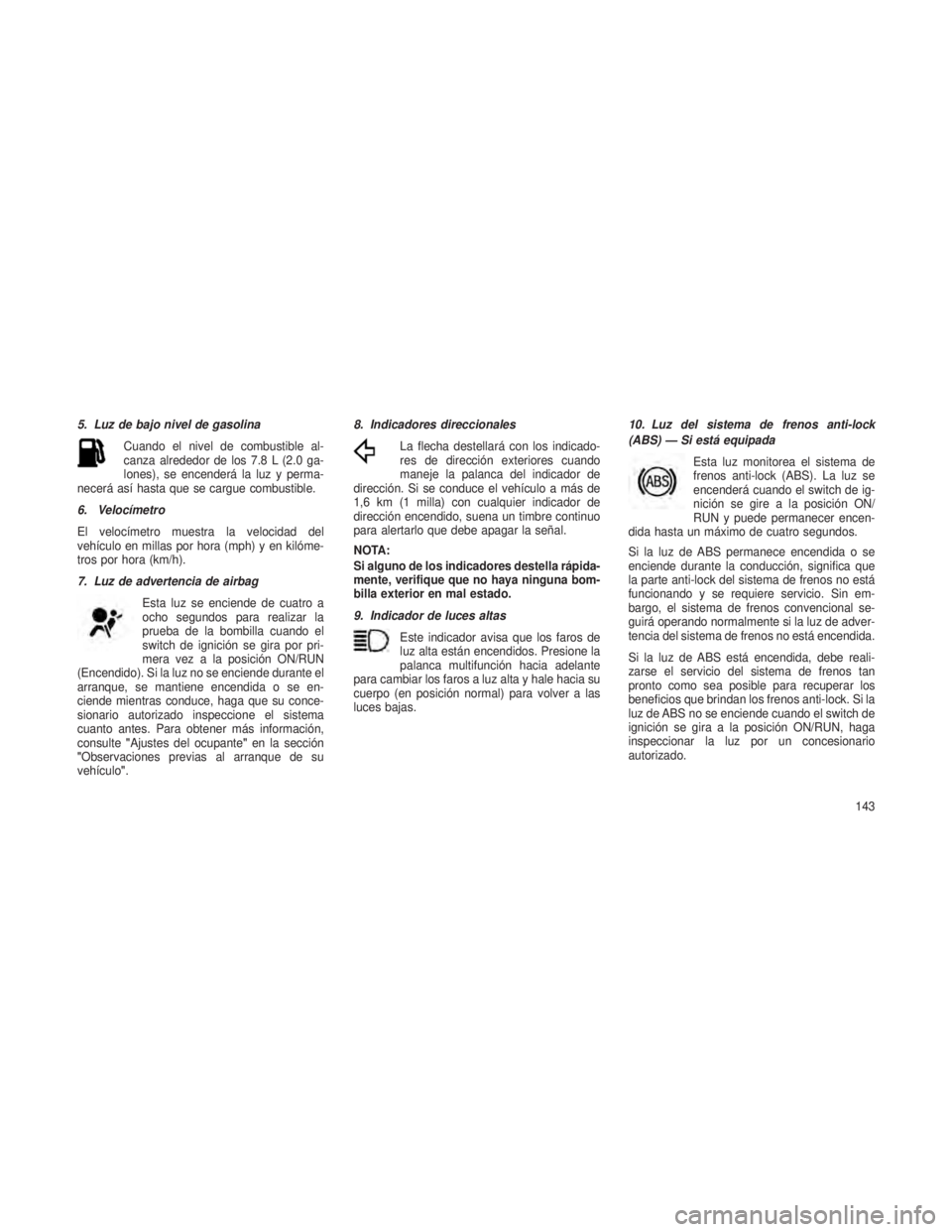

5. Luz de bajo nivel de gasolinaCuando el nivel de combustible al-
canza alrededor de los 7.8 L (2.0 ga-
lones), se encenderá la luz y perma-
necerá así hasta que se cargue combustible.
6. Velocímetro
El velocímetro muestra la velocidad del
vehículo en millas por hora (mph) y en kilóme-
tros por hora (km/h).
7. Luz de advertencia de airbag
Esta luz se enciende de cuatro a
ocho segundos para realizar la
prueba de la bombilla cuando el
switch de ignición se gira por pri-
mera vez a la posición ON/RUN
(Encendido). Si la luz no se enciende durante el
arranque, se mantiene encendida o se en-
ciende mientras conduce, haga que su conce-
sionario autorizado inspeccione el sistema
cuanto antes. Para obtener más información,
consulte "Ajustes del ocupante" en la sección
"Observaciones previas al arranque de su
vehículo". 8. Indicadores direccionales
La flecha destellará con los indicado-
res de dirección exteriores cuando
maneje la palanca del indicador de
dirección. Si se conduce el vehículo a más de
1,6 km (1 milla) con cualquier indicador de
dirección encendido, suena un timbre continuo
para alertarlo que debe apagar la señal.
NOTA:
Si alguno de los indicadores destella rápida-
mente, verifique que no haya ninguna bom-
billa exterior en mal estado.
9. Indicador de luces altas
Este indicador avisa que los faros de
luz alta están encendidos. Presione la
palanca multifunción hacia adelante
para cambiar los faros a luz alta y hale hacia su
cuerpo (en posición normal) para volver a las
luces bajas. 10. Luz del sistema de frenos anti-lock
(ABS) — Si está equipada
Esta luz monitorea el sistema de
frenos anti-lock (ABS). La luz se
encenderá cuando el switch de ig-
nición se gire a la posición ON/
RUN y puede permanecer encen-
dida hasta un máximo de cuatro segundos.
Si la luz de ABS permanece encendida o se
enciende durante la conducción, significa que
la parte anti-lock del sistema de frenos no está
funcionando y se requiere servicio. Sin em-
bargo, el sistema de frenos convencional se-
guirá operando normalmente si la luz de adver-
tencia del sistema de frenos no está encendida.
Si la luz de ABS está encendida, debe reali-
zarse el servicio del sistema de frenos tan
pronto como sea posible para recuperar los
beneficios que brindan los frenos anti-lock. Si la
luz de ABS no se enciende cuando el switch de
ignición se gira a la posición ON/RUN, haga
inspeccionar la luz por un concesionario
autorizado.
143

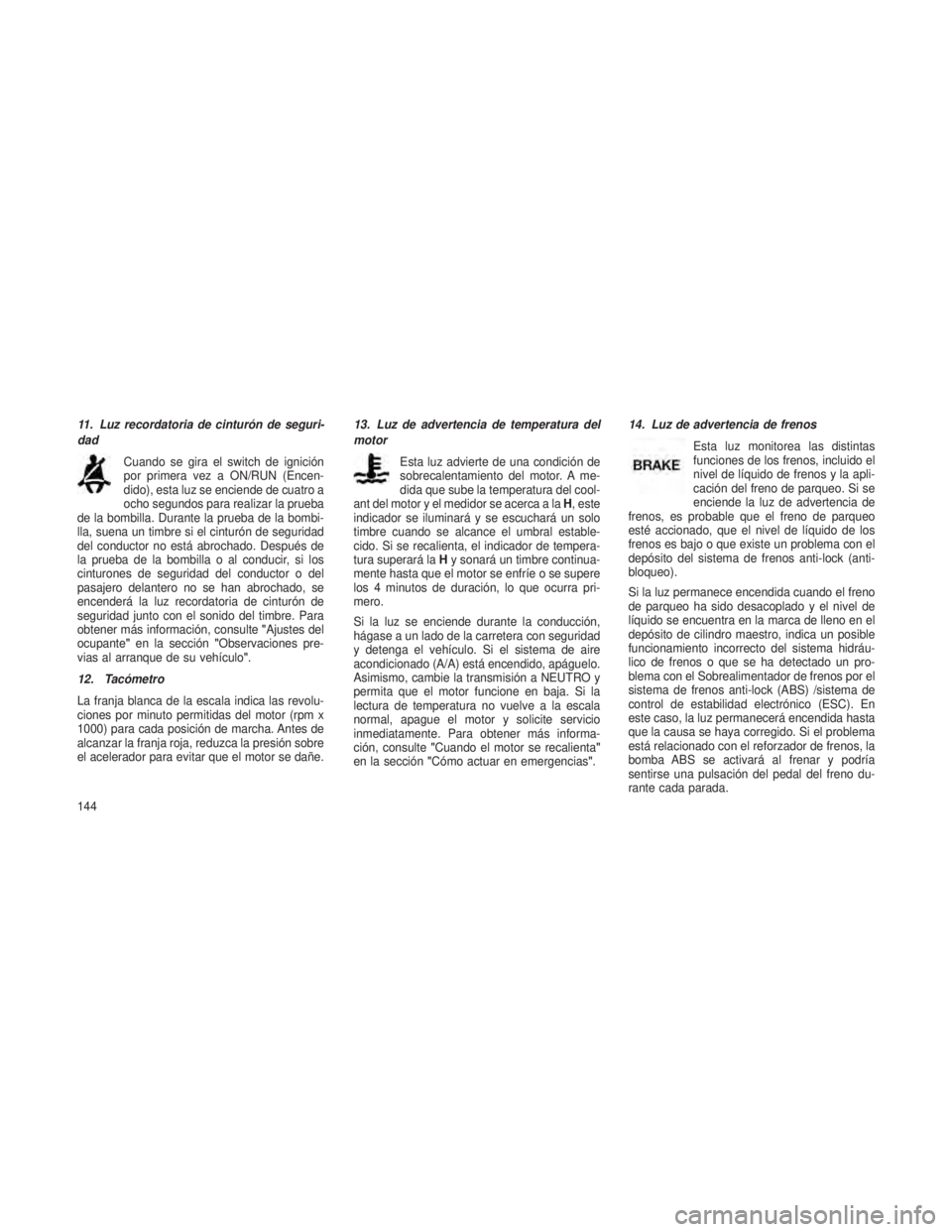

11. Luz recordatoria de cinturón de seguri-
dadCuando se gira el switch de ignición
por primera vez a ON/RUN (Encen-
dido), esta luz se enciende de cuatro a
ocho segundos para realizar la prueba
de la bombilla. Durante la prueba de la bombi-
lla, suena un timbre si el cinturón de seguridad
del conductor no está abrochado. Después de
la prueba de la bombilla o al conducir, si los
cinturones de seguridad del conductor o del
pasajero delantero no se han abrochado, se
encenderá la luz recordatoria de cinturón de
seguridad junto con el sonido del timbre. Para
obtener más información, consulte "Ajustes del
ocupante" en la sección "Observaciones pre-
vias al arranque de su vehículo".
12. Tacómetro
La franja blanca de la escala indica las revolu-
ciones por minuto permitidas del motor (rpm x
1000) para cada posición de marcha. Antes de
alcanzar la franja roja, reduzca la presión sobre
el acelerador para evitar que el motor se dañe. 13. Luz de advertencia de temperatura del
motor
Esta luz advierte de una condición de
sobrecalentamiento del motor. A me-
dida que sube la temperatura del cool-
ant del motor y el medidor se acerca a la H, este
indicador se iluminará y se escuchará un solo
timbre cuando se alcance el umbral estable-
cido. Si se recalienta, el indicador de tempera-
tura superará la Hy sonará un timbre continua-
mente hasta que el motor se enfríe o se supere
los 4 minutos de duración, lo que ocurra pri-
mero.
Si la luz se enciende durante la conducción,
hágase a un lado de la carretera con seguridad
y detenga el vehículo. Si el sistema de aire
acondicionado (A/A) está encendido, apáguelo.
Asimismo, cambie la transmisión a NEUTRO y
permita que el motor funcione en baja. Si la
lectura de temperatura no vuelve a la escala
normal, apague el motor y solicite servicio
inmediatamente. Para obtener más informa-
ción, consulte "Cuando el motor se recalienta"
en la sección "Cómo actuar en emergencias". 14. Luz de advertencia de frenos
Esta luz monitorea las distintas
funciones de los frenos, incluido el
nivel de líquido de frenos y la apli-
cación del freno de parqueo. Si se
enciende la luz de advertencia de
frenos, es probable que el freno de parqueo
esté accionado, que el nivel de líquido de los
frenos es bajo o que existe un problema con el
depósito del sistema de frenos anti-lock (anti-
bloqueo).
Si la luz permanece encendida cuando el freno
de parqueo ha sido desacoplado y el nivel de
líquido se encuentra en la marca de lleno en el
depósito de cilindro maestro, indica un posible
funcionamiento incorrecto del sistema hidráu-
lico de frenos o que se ha detectado un pro-
blema con el Sobrealimentador de frenos por el
sistema de frenos anti-lock (ABS) /sistema de
control de estabilidad electrónico (ESC). En
este caso, la luz permanecerá encendida hasta
que la causa se haya corregido. Si el problema
está relacionado con el reforzador de frenos, la
bomba ABS se activará al frenar y podría
sentirse una pulsación del pedal del freno du-
rante cada parada.
144

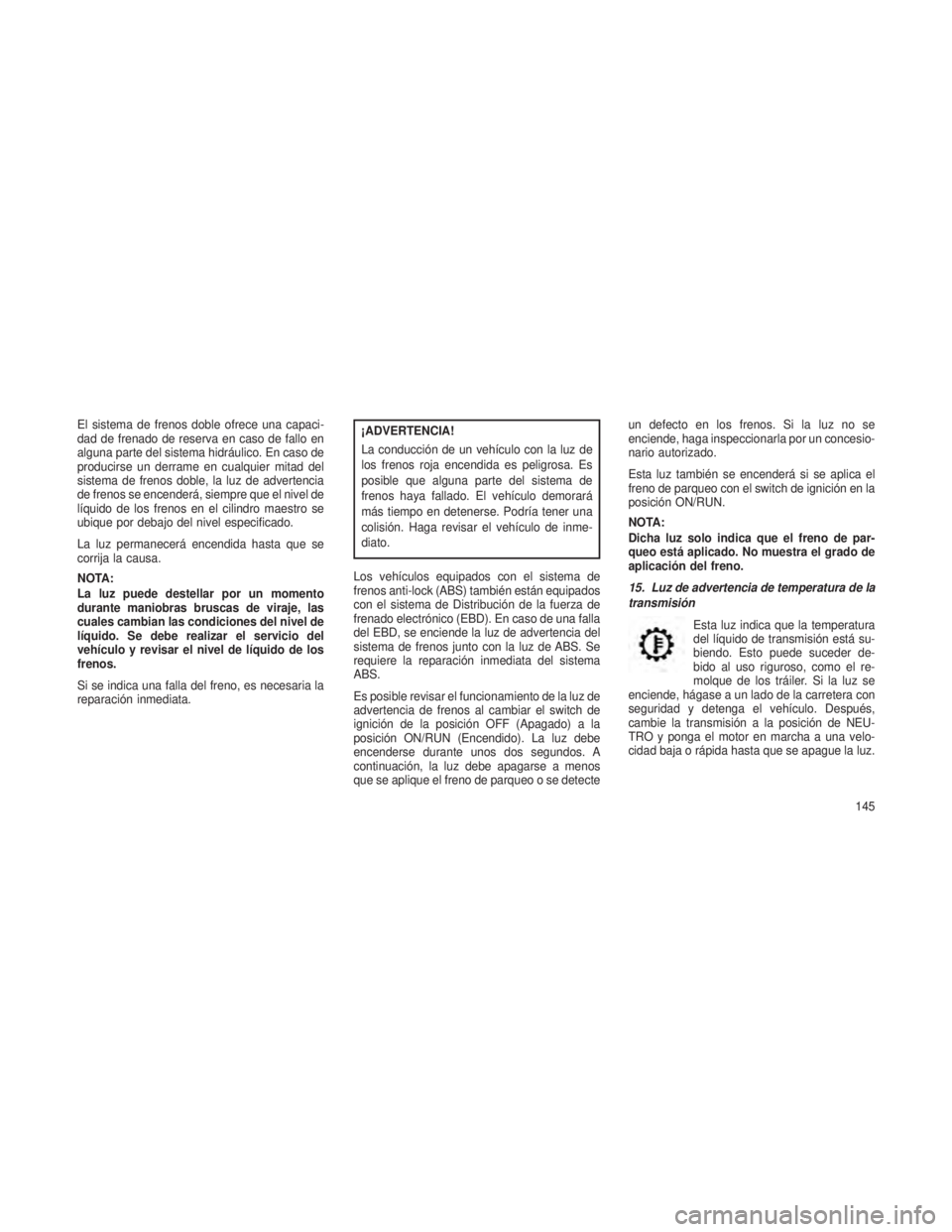

El sistema de frenos doble ofrece una capaci-
dad de frenado de reserva en caso de fallo en
alguna parte del sistema hidráulico. En caso de
producirse un derrame en cualquier mitad del
sistema de frenos doble, la luz de advertencia
de frenos se encenderá, siempre que el nivel de
líquido de los frenos en el cilindro maestro se
ubique por debajo del nivel especificado.
La luz permanecerá encendida hasta que se
corrija la causa.
NOTA:
La luz puede destellar por un momento
durante maniobras bruscas de viraje, las
cuales cambian las condiciones del nivel de
líquido. Se debe realizar el servicio del
vehículo y revisar el nivel de líquido de los
frenos.
Si se indica una falla del freno, es necesaria la
reparación inmediata.¡ADVERTENCIA!
La conducción de un vehículo con la luz de
los frenos roja encendida es peligrosa. Es
posible que alguna parte del sistema de
frenos haya fallado. El vehículo demorará
más tiempo en detenerse. Podría tener una
colisión. Haga revisar el vehículo de inme-
diato.
Los vehículos equipados con el sistema de
frenos anti-lock (ABS) también están equipados
con el sistema de Distribución de la fuerza de
frenado electrónico (EBD). En caso de una falla
del EBD, se enciende la luz de advertencia del
sistema de frenos junto con la luz de ABS. Se
requiere la reparación inmediata del sistema
ABS.
Es posible revisar el funcionamiento de la luz de
advertencia de frenos al cambiar el switch de
ignición de la posición OFF (Apagado) a la
posición ON/RUN (Encendido). La luz debe
encenderse durante unos dos segundos. A
continuación, la luz debe apagarse a menos
que se aplique el freno de parqueo o se detecte un defecto en los frenos. Si la luz no se
enciende, haga inspeccionarla por un concesio-
nario autorizado.
Esta luz también se encenderá si se aplica el
freno de parqueo con el switch de ignición en la
posición ON/RUN.
NOTA:
Dicha luz solo indica que el freno de par-
queo está aplicado. No muestra el grado de
aplicación del freno.
15. Luz de advertencia de temperatura de la
transmisión
Esta luz indica que la temperatura
del líquido de transmisión está su-
biendo. Esto puede suceder de-
bido al uso riguroso, como el re-
molque de los tráiler. Si la luz se
enciende, hágase a un lado de la carretera con
seguridad y detenga el vehículo. Después,
cambie la transmisión a la posición de NEU-
TRO y ponga el motor en marcha a una velo-
cidad baja o rápida hasta que se apague la luz.
145

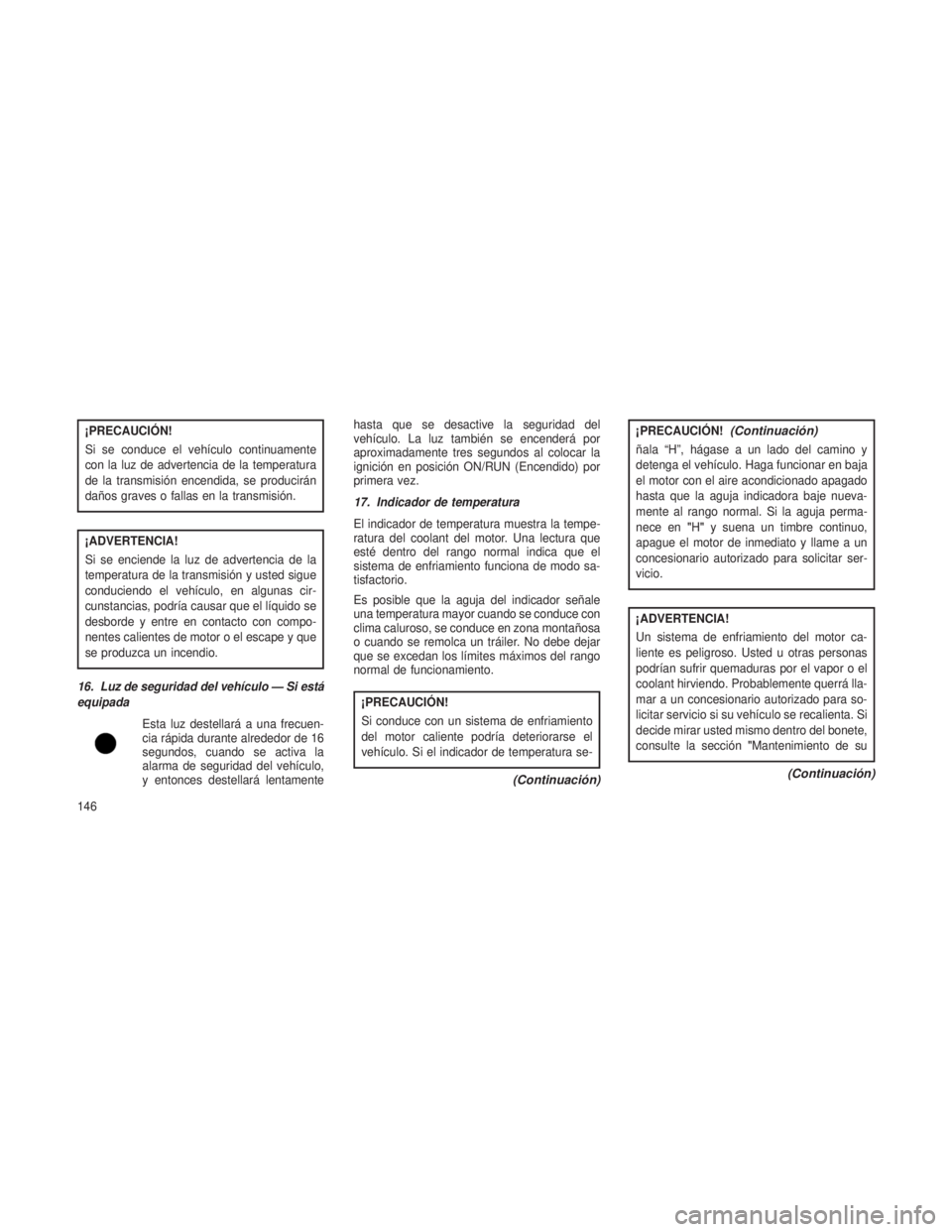

¡PRECAUCIÓN!
Si se conduce el vehículo continuamente
con la luz de advertencia de la temperatura
de la transmisión encendida, se producirán
daños graves o fallas en la transmisión.
¡ADVERTENCIA!
Si se enciende la luz de advertencia de la
temperatura de la transmisión y usted sigue
conduciendo el vehículo, en algunas cir-
cunstancias, podría causar que el líquido se
desborde y entre en contacto con compo-
nentes calientes de motor o el escape y que
se produzca un incendio.
16. Luz de seguridad del vehículo — Si está
equipada Esta luz destellará a una frecuen-
cia rápida durante alrededor de 16
segundos, cuando se activa la
alarma de seguridad del vehículo,
y entonces destellará lentamente hasta que se desactive la seguridad del
vehículo. La luz también se encenderá por
aproximadamente tres segundos al colocar la
ignición en posición ON/RUN (Encendido) por
primera vez.
17. Indicador de temperatura
El indicador de temperatura muestra la tempe-
ratura del coolant del motor. Una lectura que
esté dentro del rango normal indica que el
sistema de enfriamiento funciona de modo sa-
tisfactorio.
Es posible que la aguja del indicador señale
una temperatura mayor cuando se conduce con
clima caluroso, se conduce en zona montañosa
o cuando se remolca un tráiler. No debe dejar
que se excedan los límites máximos del rango
normal de funcionamiento.
¡PRECAUCIÓN!
Si conduce con un sistema de enfriamiento
del motor caliente podría deteriorarse el
vehículo. Si el indicador de temperatura se-
(Continuación)
¡PRECAUCIÓN!(Continuación)
ñala “H”, hágase a un lado del camino y
detenga el vehículo. Haga funcionar en baja
el motor con el aire acondicionado apagado
hasta que la aguja indicadora baje nueva-
mente al rango normal. Si la aguja perma-
nece en
"H"y suena un timbre continuo,
apague el motor de inmediato y llame a un
concesionario autorizado para solicitar ser-
vicio.
¡ADVERTENCIA!
Un sistema de enfriamiento del motor ca-
liente es peligroso. Usted u otras personas
podrían sufrir quemaduras por el vapor o el
coolant hirviendo. Probablemente querrá lla-
mar a un concesionario autorizado para so-
licitar servicio si su vehículo se recalienta. Si
decide mirar usted mismo dentro del bonete,
consulte la sección "Mantenimiento de su
(Continuación)
146
