JEEP RENEGADE 2021 Knjižica s uputama za uporabu i održavanje (in Croatian)

169
TLAK NAPUHIVANJA HLADNIH GUMA (bar)
Kada su gume tople, dodajte +0,3 bara vrijednosti propisanog tlaka. Vrijednost ponovno provjerite kada su gume hladne. Sa
zimskim gumama, dodajte +0,2 vrijednosti tlaka koja je propisana za standardne gume.
GumeNeopterećeno/srednje opterećenje
Puno opterećenjeRezervni kotač
umanjenih dimenzija
Prednje
Stražnje Prednje Stražnje
215/65 R16 98H 2.4 2.2 2.4 2.44.2
215/60 R17 96H 2.4 2.2 2.4 2.4
225/55 R18 98V 2.4 2.2 2.4 2.4
L ANCI ZA SNIJEG
78)
Izvedbe s prednjim i pogonom na sve kotače: na gumama 215/65 R16 mogu se koristiti 7-mm lanci za snijeg. Lanci se ne
mogu ugraditi na gume dimenzija 215/60 R17 i 225/55 R18.
Važno
Uporaba lanaca za snijeg mora biti u skladu s lokalnim propisima države u kojoj se vozite. U nekim državama, gume s
oznakom M+S (Mud and Snow) smatraju se zimskom opremom; stoga njihova uporaba ekvivalentna je uporabi lanca za
snijeg.
Lanci za snijeg mogu se ugraditi samo na prednje kotače.
Nakon prvih nekoliko metar vožnje, provjerite napetost lanaca za snijeg.
Uporaba guma različitih dimenzija ili vrste (M+S, zimske, itd.) na prednjoj i stražnjoj osovini, može negativno utjecati na vozne
značajke vozila, uz rizik gubitka kontrole nad vozilom i uzrokovanja nesreća.
Upozorenje
78) Kada ugradite lance za snijeg, smanjite brzinu vožnje; nemojte prelaziti 50 km/h. Izbjegavajte rupe, stepenice i rubnjake i izbjegavajte
vožnje na duge relacije po cestama koje nisu prekrivene snijegom kako bi spriječili oštećenja na vozilu i cesti.

170
DIMENZIJE
Dimenzije su izražene u mm i odnose se na vozilo opremljeno sa standardnim gumama. Visina se odnosi na neopterećeno
vozilo.
A B C D E (*) F G H I
4255 /
4259 (**) 892
2570 793 / 797
(**) 1667 / 1697
(***) 1551 / 1541
(**) 2023 1552 / 1541
(**) 1805
(*) Trailhawk izvedbe: 1697 / 1727 (s krovnim nosačima)
(**) Trailhawk izvedbe
(***) S krovnim nosačima
TEHNIČKE SPECIFIKACIJE

171

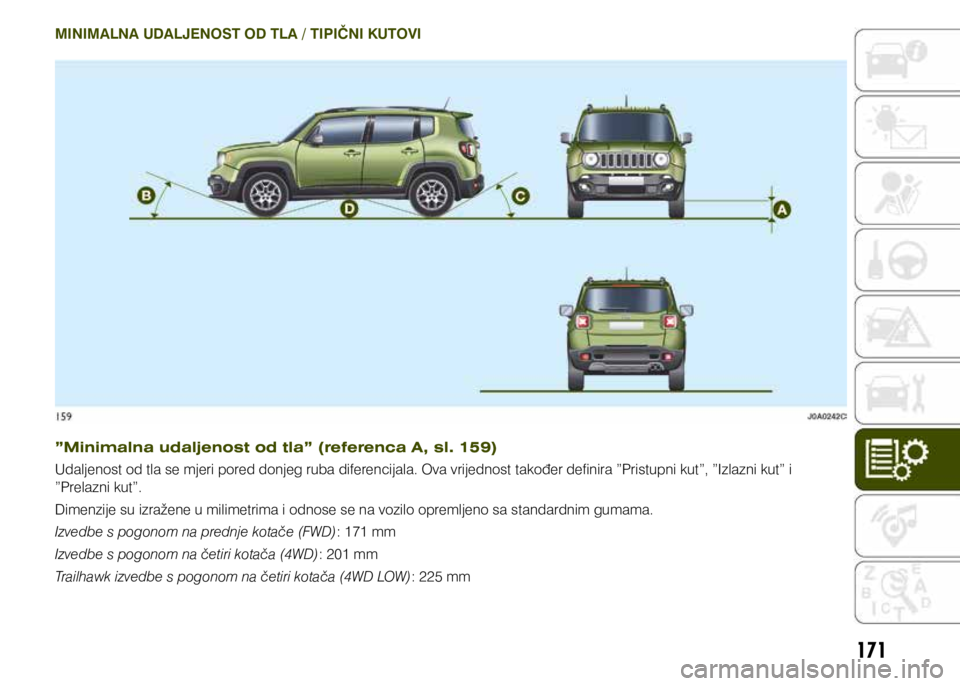

MINIMALNA UDALJENOST OD TLA / TIPIČNI KUTOVI
”Minimalna udaljenost od tla” (referenca A, sl. 159)
Udaljenost od tla se mjeri pored donjeg ruba diferencijala. Ova vrijednost također definira ”Pristupni kut”, ”Izlazni kut” i
”Prelazni kut”.
Dimenzije su izražene u milimetrima i odnose se na vozilo opremljeno sa standardnim gumama.
Izvedbe s pogonom na prednje kotače (FWD): 171 mm
Izvedbe s pogonom na četiri kotača (4WD) : 201 mm
Trailhawk izvedbe s pogonom na četiri kotača (4WD LOW): 225 mm

172
”Pristupni kut” (referenca B sl 159)
Pristupni kut se određuje između vodoravne linije površine ceste i tangente koja prolazi između prednjeg kotača i najistaknutije
donje točke vozila.
Što je kut veći to je manja vjerojatnost da će te karoserijom ili šasijom udariti u prepreku, prilikom ulaska na strminu ili prelaska
preko prepreke.
Izvedbe s pogonom na prednje kotače (FWD): 17.9°
Izvedbe s pogonom na četiri kotača (4WD) : 21°
Trailhawk izvedbe s pogonom na četiri kotača (4WD LOW): 30.5°
”Kut izlaska” (referenca C sl. 159)
Kut izlaska određuje se jednakim linijama kao u slučaju ”Pristupnog kuta”, a odnosi se na stražnji kraj vozila.
Izvedbe s pogonom na prednje kotače (FWD) : 29.7°
Izvedbe s pogonom na četiri kotača (4WD) : 32.1°
Trailhawk izvedbe s pogonom na četiri kotača (4WD LOW): 34.3°
”Prelazni kut” (referenca D sl. 159)
Vrijednost ”prelaznog kuta” povezana je s udaljenosti do tla i označava mogućnost prelaska izbočine, više ili manje strme,
čime se sprečava da vozilo zapne za tlo s najnižim i najistaknutijim dijelovima (obično podvozje), što će značajno umanjiti
držanje kotača.
Kotači, bez odgovarajućeg držanja podloge, neće moći osigurati dovoljno prianjanje za pokretanje vozila i okretati će se u
prazno.
Što je udaljenost od tla veća, to će prelazni kut biti veći. Uvijek uzmite u obzir da veća udaljenost od tla uzrokuje i veću
nestabilnost, zbog višeg središta ravnoteže što također smanjuje bočni kut prevrtanja.
Izvedbe s pogonom na prednje kotače (FWD) : 21.2°
Izvedbe s pogonom na četiri kotača (4WD) : 24°
Trailhawk izvedbe s pogonom na četiri kotača (4WD LOW): 25.7°
TEHNIČKE SPECIFIKACIJE

173
TEŽINE
Težine (kg) 1.4 Turbo MultiAir 1.6 16V MultiJet 2.0 16V MultiJet
140 KS 2.0 16V MultiJet
170KS
Masa praznog vozila (sa svim
tekućinama, spremnikom goriva
napunjenim do 90% i bez dodatne
opreme) 1320
1390 1430 / 1530
(*) 1535
Nosivost uključujući vozača (**) 585 515 580 / 550 (*) 545
Maksimalno dozvoljena opterećenja
(***)
– prednja osovina 1050 1050 1150 1150
– stražnja osovina 900 900 1000 1000
– ukupno: 1905 1905 2010 / 2080 (*) 2080
Vučna masa 1000 1000 1500 / 1000 (*) 1500
– prikolica s kočnicama
– prikolica bez kočnica 400 400 400
Maksimalno opterećenje krova (****) 70 70 70 70
Maksimalno opterećenje na kuki za
vuču (prikolica sa kočnicama) 60
60 60 60
(*) Izvedbe s automatskim mjenjačem
(**) Ako je ugrađena specijalna oprema (krovni otvor, kuka za vuču, itd.) masa praznog vozila se povećava, čime se smanjuje specificirana nosivost u
odnosu na maksimalno dozvoljena opterećenja.
(***) Opterećenja se ne smiju prijeći. Korisnik je odgovoran za raspoređivanje tereta u prtljažniku i/ili krovu unutar maksimalno dozvoljenih opterećenja.
(****) Izvedbe s krovnim nosačima

174
KOLIČINE
1.4 Turbo MultiAir 1.6 16V MultiJet 2.0 16V MultiJet
Spremnik goriva (litara): 48 48 48
Uključujući rezervu (litara): 5 ÷ 7 5 ÷ 7 5 ÷ 7
Sustav hlađenja motora (litara): 5.2 6.1 6.5
Karter motora (litara): 4.1 4.4 3.9
Karter i filtar motora (litara): 4.5 4.8 4.3
Kućište mjenjača + diferencijal (litara): 1.8 1.8 1.8 (*) / 6.0 (**)
Jedinica praznog hoda (PTU) (litara): – – 0.4
Stražnji diferencijal (litara): – – 0.6
Krug hidrauličke kočnice (kg): 0.83 0,83 0.83
Spremnik tekućine za pranje vjetrobrana i stražnjeg stakla
(litara): 2.5
2.5 2.5
(*) Izvedbe s ručnim mjenjačem
(**) Izvedbe s automatskim mjenjačem
TEHNIČKE SPECIFIKACIJE

175
TEKUĆINE I MAZIVA
U motoru vašeg automobila nalazi se motorno ulje koje je temeljito razvijeno i ispitano kako bi zadovoljilo zahtjeve Plana
redovitog održavanja. Konstantna uporaba propisanih maziva jamči deklariranu potrošnju goriva i razinu emisija. Kvaliteta
maziva je bitna za rad motora i njegovo trajanje.
UporabaSpecifikacije tekućina i maziva za
pravilan rad vozila Interval zamjene
Mazivo za benzinske motore
79)
Preporuča se uporaba SAE 0W-30 ACEA
C2 potpuno sintetičkog maziva. Fiat
klasifikacija 9.55535-GS1. Prema planu redovitog održavanja
Mazivo za dizelske motore
79)
preporuča se uporaba SAE 0W-30 ACEA
C2 potpuno sintetičkog maziva. FIAT
klasifikacija 9.55535-DS1. Prema planu redovitog održavanja
Maziva i masti za pogonski sustav Preporuča se uporaba SAE 75W sintetičkog
maziva. FIAT klasifikacija 9.55550-MZ6.
Ručni mjenjač i diferencijal i automatski
mjenjač s dvostrukom spojkom
Preporuča se uporaba sintetičkog maziva.
FIAT klasifikacija 9.55550-AV5. Automatski mjenjač
Preporuča se uporaba molibden
disulfid masti za uporabu pri visokim
temperaturama. NL.G.I. 1-2 konzistentnost.
FIAT klasifikacija 9.55580. Spojevi konstantne brzine na strani
kotača
Preporuča se uporaba specijalne
masti za spojeve konstantne brzine s
niskim koeficijentom trenja. NL.G.I. 0-1
konzistentnost. FIAT klasifikacija 9.55580. Spojevi konstantne brzine na strani
diferencijala
Upozorenje
79) Uporaba proizvoda sa specifikacijama koje se razlikuju od gore prikazanih može uzrokovati oštećenja motora koja nisu pokrivena
jamstvom.

176
UporabaSpecifikacije tekućina i maziva za
pravilan rad vozila Primjene
Tekućina kočnica Preporuča se uporaba sintetičke tekućine
za sustave kočenja i spojke. Nadilazi
specifikacije: FMVSS No. 116 DOT 4, ISO
4925 SAE J1704. FIAT klasifikacija 9.55597. Hidrauličke kočnice i kontrola
hidrauličke spojke
Zaštitno sredstvo za hladnjake Preporuča se uporaba crvenog zaštitnog
sredstva s djelovanjem antifriza na osnovi
inhibiranog monoetilen glikola s organskom
formulom. Nadilazi specifikacije: CUNA NC
956-16, ASTM D 3306. FIAT klasifikacija
9.55523. Krugovi hlađenja, odnosi: 50% vode i
50% rashladnog sredstva. (*) (**)
Aditiv za dizelsko gorivo Preporuča se uporaba aditiva za dizel s
djelovanjem antifriza za dizelske motore. Miješa se s dizelom (25 cc na 10 litara)
Tekućina za pranje vjetrobrana/
stražnjeg stakla Preporuča se uporaba mješavine alkohola
i površinski djelujućih sredstava. Nadilazi
specifikacije CUNA NC 956-11. FIAT
klasifikacija 9.55522. Koristi se razrijeđena ili nerazrijeđena
u sustavima za pranje vjetrobrana/
stražnjeg stakla.
(*) VAŽNO Nemojte dolijevati ili miješati s drugim tekućinama koje imaju različite specifikacije od pr opisanih.
(**) Za posebno oštre klimatske uvjete, preporuča se mješavina 60% rashladnog sredstva i 40% destilirane vode.
U slučaju nužde, ako nisu dostupna maziva s propisanim specifikacijama, za dolijevanje mogu se koristiti proizvodi s
minimalno označenim ACEA značajkama; u ovom slučaju ne mogu se jamčiti optimalne performanse motora.
TEHNIČKE SPECIFIKACIJE

177
PERFORMANSE
Maksimalna brzina može se doseći nakon početne uporabe vozila
Izvedbekm/h
1.4 Turbo MultiAir 136/140 KS 181
1.6 16V MultiJet 115/120 KS 178
2.0 16V MultiJet 140 KS 182
2.0 16V MultiJet 170 KS 196
POTROŠNJA GORIVA
Vrijednosti potrošnje goriva koje su prikazane u tablici dobivene su ispitivanjima koja su u skladu sa Europskim preporukama.
VAŽNO Vrsta vožnje, situacije u prometu, način vožnje, atmosferski uvjeti, oprema vozila, pribor, prisutnost nosača prtljage
na krovu, posebna oprema, uporaba klima uređaja, opterećenje vozila i druge situacije koje mogu negativno utjecati na
aerodinamiku vozila ili otpor zraka mogu utjecati na potrošnju goriva koja će se razlikovati od potrošnje navedene u tablici.
Potrošnja goriva će se ustaliti samo nakon odvoženih početnih 3000 km.
POTROŠNJA GORIVA U SKLADU S TRENUTNOM EUROPSKOM DIREKTIVOM (litara/100 km)
IzvedbeGradIzvan grada Kombinirana
1.4 Turbo MultiAir 136/140 KS 7.6 5.1 6.0
1.6 16V MultiJet 115/120 KS 5.5 4.0 4.6
2.0 16V MultiJet 140 KS 6.0 / 6.9 (**) 4.6 / 5.2 (**) 5.1 / 5.8 (**)
2.0 16V MultiJet 170 KS 7.0 5.2 5.9
(**) Izvede s automatskim mjenjačem i 4WD LOW načinom vožnje.

178
CO2 EMISIJE
Razine CO2 emisija iz slijedeće tablice odnose se na kombinirani ciklus vožnje.
IzvedbeCO2 EMISIJE U SKLADU S TRENUTNOM EUROPSKOM
DIREKTIVOM (g/km)
1.4 Turbo MultiAir 136/140 KS 140
1.6 16V MultiJet 115/120 KS 120
2.0 16V MultiJet 140 KS 134 / 154 (*)
2.0 16V MultiJet 170 KS 155
(*) Izvede s automatskim mjenjačem i 4WD LOW načinom vožnje.
ZBRINJAVANJE VOZIL A NA KRAJU RADNOG VIJEKA
Kompanija Jeep je mnogo godina predana zaštiti okoliša preko stalnih poboljšanja svojih proizvodnih procesa koji su sve više
“ekološki prihvatljivi”. Kako bi svojim kupcima dala najbolju moguću uslugu u smislu poštivanja zakona o zaštiti okoliša i kao
odgovor na Europsku direktivu 2000/53/EC koja se odnosi na vozila na kraju radnog vijeka, kompanija Jeep svojim kupcima
nudi mogućnost predaje njihovih vozila(*) na kraju njihovog radnog vijeka bez dodatnih troškova.
Europska direktiva preporuča da kada se vozilo preda, zadnji vlasnik vozila ne bi trebao imati nikakvih troškova jer vozilo ima
nultu ili negativnu tržišnu vrijednost. U svim državama Europske Unije, do 1. siječnja 2007., besplatno se skupljaju samo vozila
registrirana nakon 1. srpnja 2002., dok je do 2007. skupljanje bilo besplatno bez obzira na godinu registracije dokle god vozilo
sadrži osnovne komponente (posebno motor i karoseriju) i nema dodatnog otpada.
Kako bi predali vaše vozilo na kraju radnog vijeka bez dodatnih troškova, posjetite jednog od naših zastupnika ili Jeep
ovlašteni centar za skupljanje i recikliranje. Ovi centri su pažljivo odabrani kako bi ponudili uslugu najviše kvalitete za
skupljanje, obradu i recikliranje nekorištenih vozila uz poštivanje okoliša. Dodatne informacije o ovim centrima za skupljanje i
recikliranje možete dobiti kod Jeep zastupnika ili pozivom na besplatni telefon 00800 3428 0000 ili posjetom Jeep internetske
stranice.
(*) Osobna vozila koja mogu primiti maksimalno devet osoba, s ukupnom dozvoljenom bruto masom do 3,5 tona.
TEHNIČKE SPECIFIKACIJE
