JEEP WRANGLER 2019 Instrukcja obsługi (in Polish)

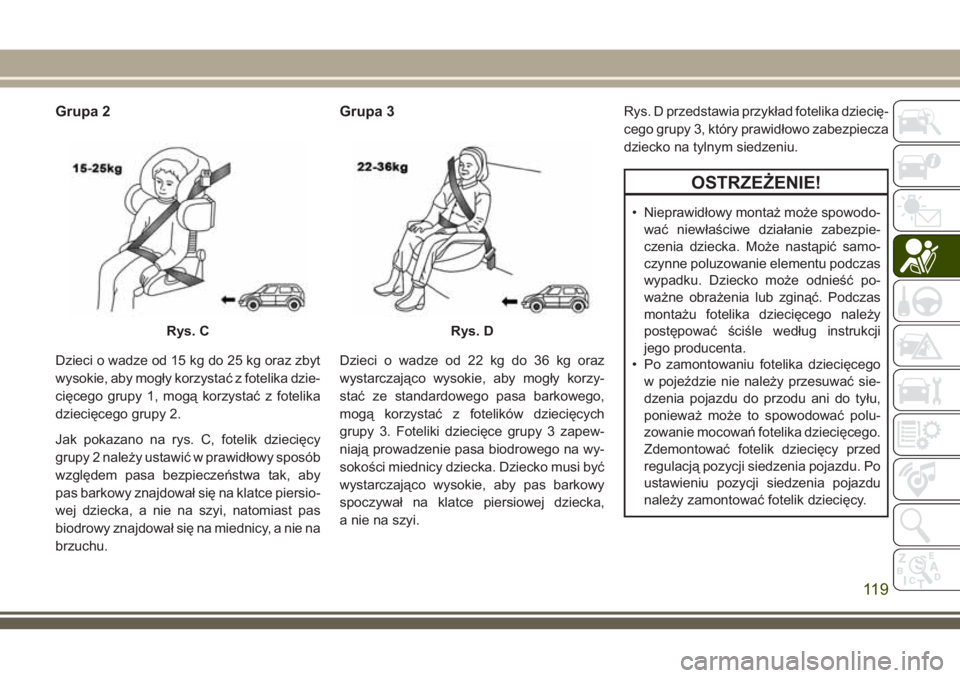

Grupa 2
Dzieci o wadze od 15 kg do 25 kg oraz zbyt
wysokie, aby mogły korzystać z fotelika dzie-
cięcego grupy 1, mogą korzystać z fotelika
dziecięcego grupy 2.
Jak pokazano na rys. C, fotelik dziecięcy
grupy 2 należy ustawić w prawidłowy sposób
względem pasa bezpieczeństwa tak, aby
pas barkowy znajdował się na klatce piersio-
wej dziecka, a nie na szyi, natomiast pas
biodrowy znajdował się na miednicy, a nie na
brzuchu.
Grupa 3
Dzieci o wadze od 22 kg do 36 kg oraz
wystarczająco wysokie, aby mogły korzy-
stać ze standardowego pasa barkowego,
mogą korzystać z fotelików dziecięcych
grupy 3. Foteliki dziecięce grupy 3 zapew-
niają prowadzenie pasa biodrowego na wy-
sokości miednicy dziecka. Dziecko musi być
wystarczająco wysokie, aby pas barkowy
spoczywał na klatce piersiowej dziecka,
a nie na szyi.Rys. D przedstawia przykład fotelika dziecię-
cego grupy 3, który prawidłowo zabezpiecza
dziecko na tylnym siedzeniu.
OSTRZEŻENIE!
• Nieprawidłowy montaż może spowodo-
wać niewłaściwe działanie zabezpie-
czenia dziecka. Może nastąpić samo-
czynne poluzowanie elementu podczas
wypadku. Dziecko może odnieść po-
ważne obrażenia lub zginąć. Podczas
montażu fotelika dziecięcego należy
postępować ściśle według instrukcji
jego producenta.
• Po zamontowaniu fotelika dziecięcego
w pojeździe nie należy przesuwać sie-
dzenia pojazdu do przodu ani do tyłu,
ponieważ może to spowodować polu-
zowanie mocowań fotelika dziecięcego.
Zdemontować fotelik dziecięcy przed
regulacją pozycji siedzenia pojazdu. Po
ustawieniu pozycji siedzenia pojazdu
należy zamontować fotelik dziecięcy.
Rys. CRys. D
11 9

OSTRZEŻENIE!
• Kiedy fotelik nie jest używany, należy
przymocować go pasem bezpieczeń-
stwa albo zaczepami ISOFIX lub wyjąć
z pojazdu. Nie przewozić niezamoco-
wanego fotelika w pojeździe. W przy-
padku gwałtownego hamowania lub
wypadku przemieszczający się fotelik
może uderzyć w pasażerów lub oparcia
foteli, co może być przyczyną poważ-
nych obrażeń.
Przydatność siedzeń pasażera do za-
mocowania uniwersalnego fotelika
dziecięcego
Zgodnie z dyrektywą Unii Europejskiej 2000/
3/WE, przydatność każdej pozycji siedzenia
pasażera do zamocowania uniwersalnego
fotelika dziecięcego jest przedstawiona
w poniższej tabeli:Miejsca siedzące w modelach
2-drzwiowych
Grupa wa-
gowaUniwersalna tabela usta-
wień fotelika dziecięcego
Przedni fotel
pasażeraTylny rząd,
skrajne sie-
dzenie
0–do10kg X U
0+–do
13 kgXU
I–9do
18 kgXU
II–15do
25 kgXU
III–22do
36 kgXU
Miejsca siedzące w modelach
4-drzwiowych
Grupa
wagowaUniwersalna tabela ustawień
fotelika dziecięcego
Przedni
fotel pa-
sażeraTylny
rząd,
skrajne
siedze-
nieTylny
rząd,
środ-
kowe
siedze-
nie
0–do
10 kgXUU
0+–do
13 kgXUU
I–9do
18 kgXUU
II–15do
25 kgXUU
III –
22 do
36 kgXUU
Znaczenie skrótów użytych w tabeli:
• U = Możliwość stosowania „uniwersalnych”
środków zabezpieczających w danej gru-
pie wagowej.
• X = Miejsce siedzące nieodpowiednie dla
dziecka z danej grupy wagowej.
BEZPIECZEŃSTWO
120

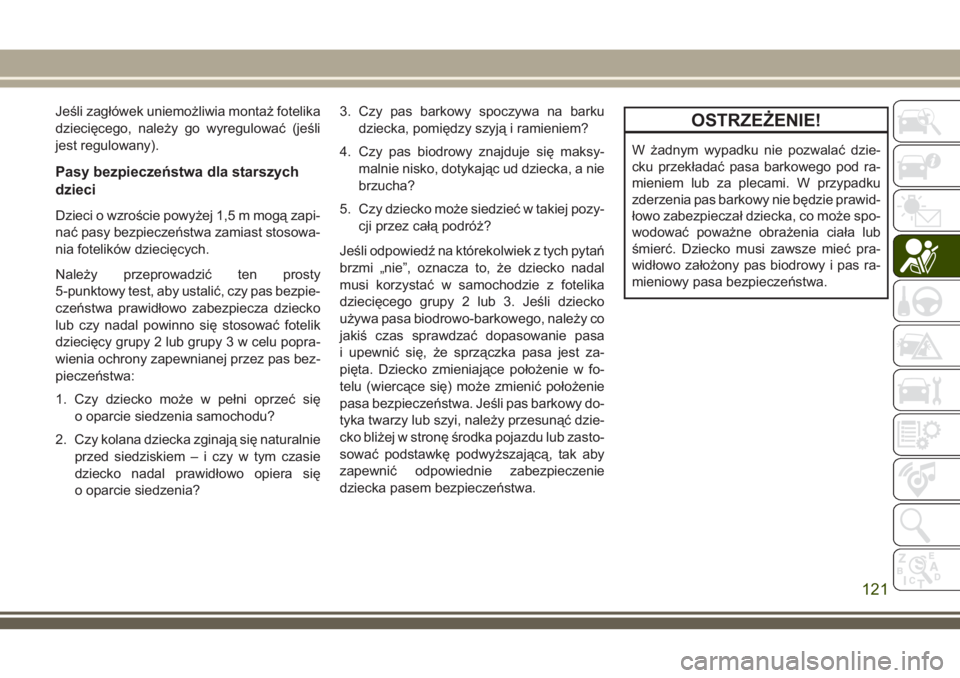

Jeśli zagłówek uniemożliwia montaż fotelika
dziecięcego, należy go wyregulować (jeśli
jest regulowany).
Pasy bezpieczeństwa dla starszych
dzieci
Dzieci o wzroście powyżej 1,5 m mogą zapi-
nać pasy bezpieczeństwa zamiast stosowa-
nia fotelików dziecięcych.
Należy przeprowadzić ten prosty
5-punktowy test, aby ustalić, czy pas bezpie-
czeństwa prawidłowo zabezpiecza dziecko
lub czy nadal powinno się stosować fotelik
dziecięcy grupy 2 lub grupy 3 w celu popra-
wienia ochrony zapewnianej przez pas bez-
pieczeństwa:
1. Czy dziecko może w pełni oprzeć się
o oparcie siedzenia samochodu?
2. Czy kolana dziecka zginają się naturalnie
przed siedziskiem – i czy w tym czasie
dziecko nadal prawidłowo opiera się
o oparcie siedzenia?3. Czy pas barkowy spoczywa na barku
dziecka, pomiędzy szyją i ramieniem?
4. Czy pas biodrowy znajduje się maksy-
malnie nisko, dotykając ud dziecka, a nie
brzucha?
5. Czy dziecko może siedzieć w takiej pozy-
cji przez całą podróż?
Jeśli odpowiedź na którekolwiek z tych pytań
brzmi „nie”, oznacza to, że dziecko nadal
musi korzystać w samochodzie z fotelika
dziecięcego grupy 2 lub 3. Jeśli dziecko
używa pasa biodrowo-barkowego, należy co
jakiś czas sprawdzać dopasowanie pasa
i upewnić się, że sprzączka pasa jest za-
pięta. Dziecko zmieniające położenie w fo-
telu (wiercące się) może zmienić położenie
pasa bezpieczeństwa. Jeśli pas barkowy do-
tyka twarzy lub szyi, należy przesunąć dzie-
cko bliżej w stronę środka pojazdu lub zasto-
sować podstawkę podwyższającą, tak aby
zapewnić odpowiednie zabezpieczenie
dziecka pasem bezpieczeństwa.
OSTRZEŻENIE!
W żadnym wypadku nie pozwalać dzie-
cku przekładać pasa barkowego pod ra-
mieniem lub za plecami. W przypadku
zderzenia pas barkowy nie będzie prawid-
łowo zabezpieczał dziecka, co może spo-
wodować poważne obrażenia ciała lub
śmierć. Dziecko musi zawsze mieć pra-
widłowo założony pas biodrowy i pas ra-
mieniowy pasa bezpieczeństwa.
121

System mocowań ISOFIX
Pojazd jest wyposażony w system mocowa-
nia fotelików dziecięcych ISOFIX. System
umożliwia zamocowanie fotelików dziecię-
cych ISOFIX bez konieczności używania pa-
sów bezpieczeństwa pojazdu. System ISO-
FIX obejmuje dwa dolne zaczepy znajdujące
się w tylnej części siedziska, tam gdzie styka
się ono z oparciem oraz górnego zaczepu
znajdującego się za pozycją siedzenia.Przykładowy system mocowań fotelików
dziecięcych ISOFIX dla grupy wagowej
1 przedstawiono na rys. E. System moco-
wań fotelików dziecięcych ISOFIX jest do-
stępny również dla innych grup wagowych.
Lokalizowanie mocowań ISOFIX
Dolne zaczepy mają kształt okrągłych prę-
tów i znajdują się za siedziskiem, w miejscu,
gdzie styka się ono z oparciem, poniżej sym-
boli mocowań umieszczonych na oparciu.
Są one widoczne dopiero po nachyleniu się
nad tylnym siedzeniem w celu zamocowania
fotelika dziecięcego. Aby zlokalizować za-
czepy, wystarczy przesunąć rękę wzdłuż
szczeliny na połączeniu oparcia siedzenia
z siedziskiem.
Rys. E
Zaczepy systemu ISOFIX
BEZPIECZEŃSTWO
122

Lokalizowanie zaczepów pasów mo-
cujących
W pobliżu podłogi znajdują się zaczepy pasa
mocującego za każdym tylnym siedzeniem.
Fotelik dziecięcy ISOFIX jest wyposażony
z każdej strony w sztywny drążek. Każdy ma
na końcu sprzączkę do zamocowania pasa
do dolnego zaczepu oraz regulację napięcia
pasa. Foteliki skierowanie przodem do kie-
runku jazdy oraz niektóre foteliki skierowane
tyłem do kierunku jazdy mogą również być
wyposażone w pas mocujący. Pas mocujący
ma na końcu hak umożliwiający zamocowa-nie do górnego zaczepu pasa mocującego
oraz umożliwiający dociągnięcie pasa po za-
mocowaniu go do zaczepu.Mocowanie ISOFIX środkowego sie-
dzenia — modele dwudrzwiowe
OSTRZEŻENIE!
W tym pojeździe nie ma środkowego miej-
sca siedzącego. Nie wolno używać środ-
kowych dolnych zaczepów ISOFIX do
mocowania fotelika dziecięcego na
środku tylnego siedzenia.
Mocowanie ISOFIX środkowego sie-
dzenia — modele czterodrzwiowe
OSTRZEŻENIE!
• Nie mocować fotelika dziecięcego na
środkowym siedzeniu przy użyciu sys-
temu ISOFIX. Ta pozycja nie jest za-
twierdzona do współpracy z fotelikiem
dziecięcym ISOFIX.
• Nie montować fotelika dziecięcego
ISOFIX przy użyciu środowego pasaZaczepy pasa mocującego (modele
dwudrzwiowe)
Zaczepy pasa mocującego (modele
czterodrzwiowe)
123

OSTRZEŻENIE!
mocującego. Do mocowania fotelika
dziecięcego na środkowym siedzeniu
należy użyć pasa bezpieczeństwa.
• Nie wolno używać jednego dolnego za-
czepu do mocowania więcej niż jed-
OSTRZEŻENIE!
nego fotelika dziecięcego. Więcej infor-
macji o typowych sposobach montowa-
nia można znaleźć w części „Montaż
fotelika z wykorzystaniem systemu mo-
cowania ISOFIX”.
Przydatność siedzeń pasażerów do
zamocowania fotelika dziecięcego
ISOFIX
Poniższa tabela przedstawia różne możliwo-
ści montażu fotelików dziecięcych na sie-
dzeniach wyposażonych w mocowania ISO-
FIX, zgodnie z normą europejską ECE 16.
Miejsca siedzące w modelach 2-drzwiowych
Grupa wagowaTabela dostępnych konfiguracji systemu ISOFIX
Grupa rozmiarowa Mocowanie Przedni fotel pasażeraTylny rząd, skrajne
siedzenie
0–do10kgE ISO/R1 X X
(1) X X
0+–do13kgE ISO/R1 X X
D ISO/R2 X X
C ISO/R3 X X
(1) X X
I–9do18kgD ISO/R2 X X
C ISO/R3 X X
B ISO/F2 X IUF
B1 ISO/F2X X IUF
A ISO/F3 X IUF
(1) X X
BEZPIECZEŃSTWO
124

Grupa wagowaTabela dostępnych konfiguracji systemu ISOFIX
Grupa rozmiarowa Mocowanie Przedni fotel pasażeraTylny rząd, skrajne
siedzenie
II–15do25kg (1) X X
III–22do36kg (1) X X
Miejsca siedzące w modelach 4-drzwiowych
Grupa wagowaTabela dostępnych konfiguracji systemu ISOFIX
Grupa rozmiarowa MocowaniePrzedni fotel
pasażeraTylny rząd, skrajne
siedzenieTylny rząd, środ-
kowe siedzenie
0–do10kgE ISO/R1 X IUF X
(1) X X X
0+–do13kgE ISO/R1 X IUF X
D ISO/R2 X X X
C ISO/R3 X X X
(1) X X X
I–9do18kgD ISO/R2 X X X
C ISO/R3 X X X
B ISO/F2 X IUF X
B1 ISO/F2X X IUF X
A ISO/F3 X IUF X
(1) X X X
II–15do25kg (1) X X X
III–22do36kg (1) X X X
125

Znaczenie skrótów użytych w tabeli
(1) = w przypadku fotelika nieposiadającego
oznaczenia ISO/XX grupy rozmiarowej
(A do G) dla wybranej grupy wagowej produ-
cent pojazdu powinien określić zalecane
miejsce montażu każdego fotelika z sys-
temu ISOFIX.
• IUF = odpowiednie dla fotelików dziecię-
cych ISOFIX przeznaczonych do montażu
przodem do kierunku jazdy. „Uniwersalna”
kategoria podlegająca podziałowi na grupy
wagowe.
• X = miejsce nieodpowiednie do montażu
fotelika dziecięcego z systemem ISOFIX
w danej grupie wagowej i/lub grupie
rozmiarowej.
W przypadku montażu fotelika dziecię-
cego zawsze należy postępować zgodnie
z instrukcjami producenta fotelika dzie-
cięcego. W poniższym opisie nie został
omówiony montaż wszystkich typów fo-
telików dziecięcych. W przypadku stoso-
wania uniwersalnego fotelika dziecię-
cego ISOFIX można używać wyłączniezatwierdzonych fotelików dziecięcych
z oznaczeniem ECE R44 (wersja R44/
03 lub lepsza) „Uniwersalne ISOFIX”.
Mocowanie fotelika dziecięcego z sy-
stemem ISOFIX
Jeśli fotel, na którym ma zostać zamonto-
wany fotelik dziecięcy jest wyposażony
w pas bezpieczeństwa z automatyczną blo-
kadą zwijacza (ALR), schować pas zgodnie
z poniższymi instrukcjami. Patrz część
„Montaż fotelika dziecięcego z wykorzysta-
niem pasów bezpieczeństwa pojazdu”, aby
dowiedzieć się w jaki rodzaj pasa bezpie-
czeństwa wyposażony jest dany fotel.
1. Poluzować regulatory fotelika dziecię-
cego na dolnych złączach i pasie mocu-
jącym, tak aby było łatwiej przypiąć złą-
cza do zaczepów w samochodzie.
2. Umieścić fotelik dziecięcy między dol-
nymi zaczepami danej pozycji siedzącej.
W przypadku niektórych siedzeń w dru-
gim rzędzie może być wymagane pochy-
lenie siedzenia i/lub podniesienie za-
główka, aby zapewnić lepsze
umocowanie. Jeśli tylne siedzenie w sa-
mochodzie można przesunąć do przodui do tyłu, można przesunąć je maksymal-
nie do tyłu, aby zrobić miejsce dla fotelika
dziecięcego. Można również przesunąć
przednie siedzenie do przodu, aby za-
pewnić więcej miejsca dla fotelika
dziecięcego.
3. Przymocować złącza fotelika dziecię-
cego do dolnych zaczepów w danej po-
zycji siedzącej.
4. Jeśli fotelik dziecięcy jest wyposażony
w pas mocujący, należy przymocować go
do górnego zaczepu mocującego. In-
strukcję montażu zaczepu pasa mocują-
cego można znaleźć w sekcji „Montaż
fotelika dziecięcego przy użyciu górnego
zaczepu pasa mocującego”.
5. Naciągnąć wszystkie pasy, jednocześnie
dociskając fotelik dziecięcy do siedziska
i oparcia siedzenia. Napiąć pasy, postę-
pując zgodnie z instrukcjami producenta
fotelika dziecięcego.
6. Sprawdzić, czy fotelik dziecięcy jest do-
brze zamocowany, pociągając go do
przodu i do tyłu w miejscu przebiegu
pasa. Nie powinien on przesuwać się
o więcej niż 25 mm w każdym kierunku.
BEZPIECZEŃSTWO
126

OSTRZEŻENIE!
• Nieprawidłowy montaż fotelika dziecię-
cego w zaczepach systemu ISOFIX
może spowodować niepoprawne dzia-
łanie fotelika. Dziecko może odnieść
poważne obrażenia lub zginąć. Pod-
czas montażu fotelika dziecięcego na-
leży postępować ściśle według instruk-
cji jego producenta.
• Mocowania fotelika dziecięcego są za-
projektowane w taki sposób, aby bez-
piecznie unieruchomić prawidłowo za-
mocowany fotelik dziecięcy. W żadnym
wypadku nie wolno ich wykorzystywać
do mocowania pasów bezpieczeństwa
pojazdu lub do unieruchamiania ba-
gażu.
• Mocowanie fotelika dziecięcego należy
przeprowadzić, gdy pojazd jest zatrzy-
many. Fotelik dziecięcy ISOFIX jest pra-
widłowo zamocowany do wsporników,
gdy słychać kliknięcie.
Montaż fotelika dziecięcego przy uży-
ciu górnego zaczepu pasa mocują-
cego:
1. Aby znaleźć zaczep pasa mocującego,
należy spojrzeć za siedzenie, na którym
ma być zamontowany fotelik dziecięcy.
W razie potrzeby przesunąć siedzenie do
przodu, aby uzyskać lepszy dostęp do
zaczepu pasa mocującego. Jeśli nie ma
górnego zaczepu pasa mocującego dla
danej pozycji siedzenia, przesunąć fote-
lik dziecięcy w inną pozycję w samocho-
dzie, gdzie występuje zaczep.
2. Ułożyć pas mocujący tak, aby przebiegał
po najkrótszej linii między zaczepem a fo-
telikiem dziecięcym. Jeśli samochód jest
wyposażony w regulowane tylne za-
główki, należy podnieść zagłówek i jeśli
to możliwe, przeprowadzić pas mocujący
pod zagłówkiem i pomiędzy dwoma
wspornikami. Jeśli nie jest to możliwe,
należy obniżyć zagłówek i przełożyć pas
mocujący po zewnętrznej stronie
zagłówka.3. Przyczepić hak pasa mocującego fotelika
dziecięcego do górnego zaczepu pasa
mocującego, jak pokazano na ilustracji.
Mocowanie pasa mocującego
(modele dwudrzwiowe)
127

4. Zlikwidować luz i napiąć pas mocujący,
postępując zgodnie z instrukcjami produ-
centa fotelika dziecięcego.
OSTRZEŻENIE!
• Nieprawidłowo zamocowany pas mo-
cujący może spowodować nadmierne
wychylenie głowy dziecka, co może być
przyczyną odniesienia obrażeń. Do mo-
cowania pasa mocującego fotelik dzie-
cięcy należy używać wyłącznie zacze-
OSTRZEŻENIE!
pów znajdujących się bezpośrednio za
fotelikiem.
• Jeżeli pojazd jest wyposażony w dzie-
lone tylne siedzenie, należy uważać,
aby podczas naciągania pas mocujący
nie wsunął się w szczelinę między opar-
ciami foteli.
Montaż fotelika dziecięcego z wyko-
rzystaniem pasów bezpieczeństwa
pojazdu
Foteliki dziecięce należy zabezpieczać w fo-
telach pojazdu za pomocą pasów biodro-
wych lub części biodrowej pasa
biodrowo-barkowego.
OSTRZEŻENIE!
• Nieprawidłowy montaż lub nieprawid-
łowe zabezpieczenie fotelika dziecię-
cego może spowodować, że fotelik nie
spełni swojej funkcji. Dziecko może od-
nieść poważne obrażenia lub zginąć.
OSTRZEŻENIE!
• Podczas montażu fotelika dziecięcego
należy postępować ściśle według in-
strukcji jego producenta.
Pasy bezpieczeństwa na tylnych miejscach
są wyposażone w przełączaną automa-
tyczną blokadę zwijacza (ALR), której zada-
niem jest zapewnienie naprężenia biodro-
wego pasa bezpieczeństwa mocującego
fotelik dziecięcy. Zwijacz ALR można „prze-
łączyć” w tryb blokady, wyciągając cały pas
ze zwijacza, a następnie zwalniając pas, aby
schował się w zwijaczu. W przypadku zablo-
kowania zwijacz ALR wyda kliknięcie
w chwili wciągania pasa do zwijacza. Aby
uzyskać dodatkowe informacje na temat
zwijacza ALR, patrz opis „Tryb automatycz-
nej blokady” w części „Zwijacze pasów bez-
pieczeństwa z automatyczną blokadą
(ALR)” rozdziału „Systemy monitorowania
bezpieczeństwa pasażerów”.

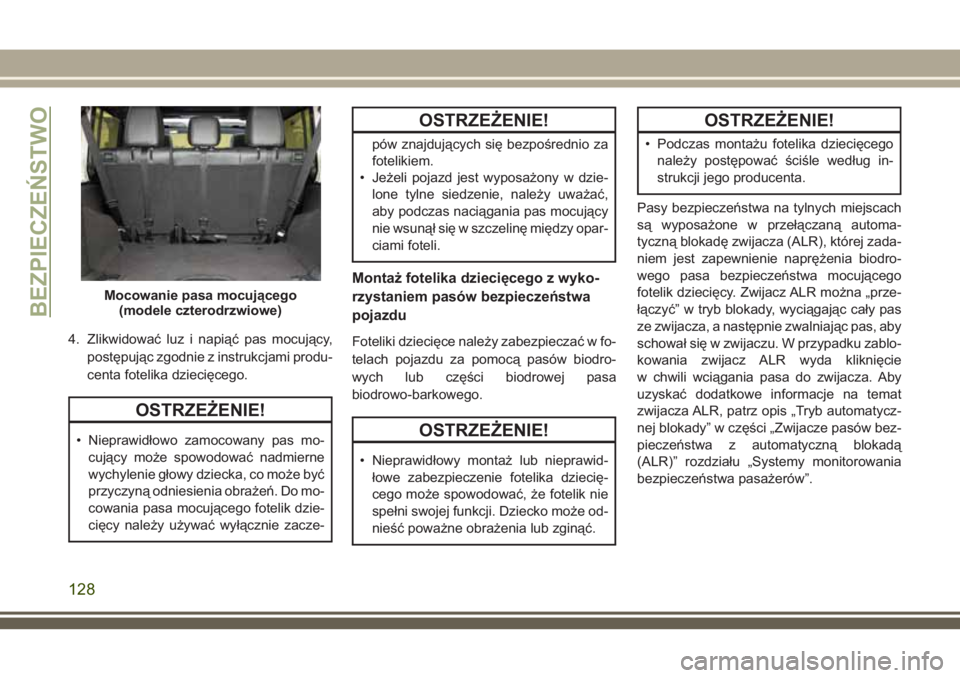

Mocowanie pasa mocującego
(modele czterodrzwiowe)
BEZPIECZEŃSTWO
128
