JEEP WRANGLER 2020 Betriebsanleitung (in German)

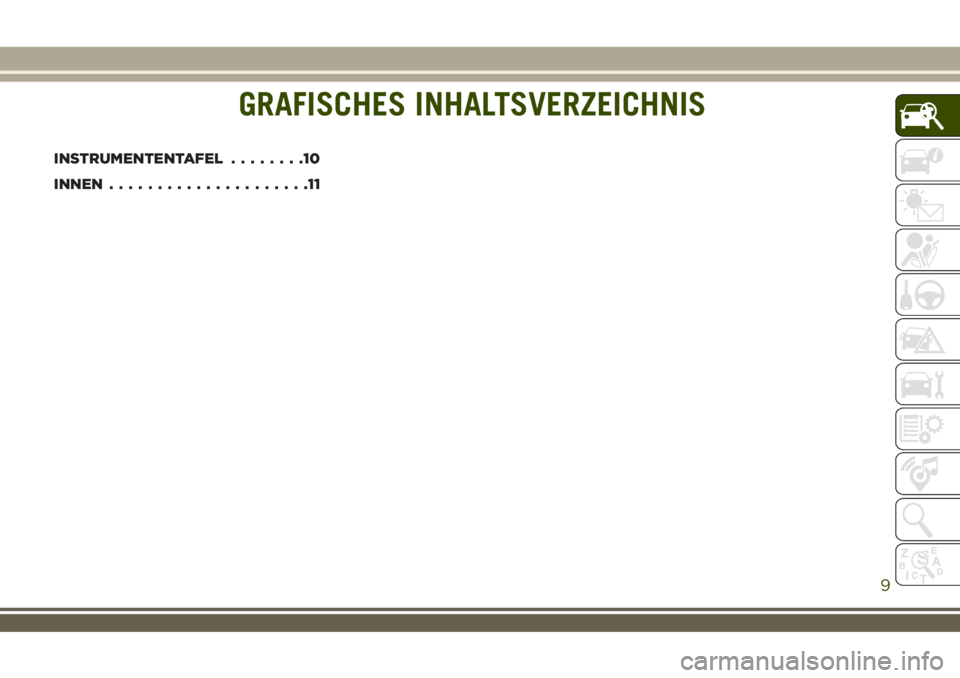

GRAFISCHES INHALTSVERZEICHNIS
INSTRUMENTENTAFEL........10
INNEN.....................11
GRAFISCHES INHALTSVERZEICHNIS
9

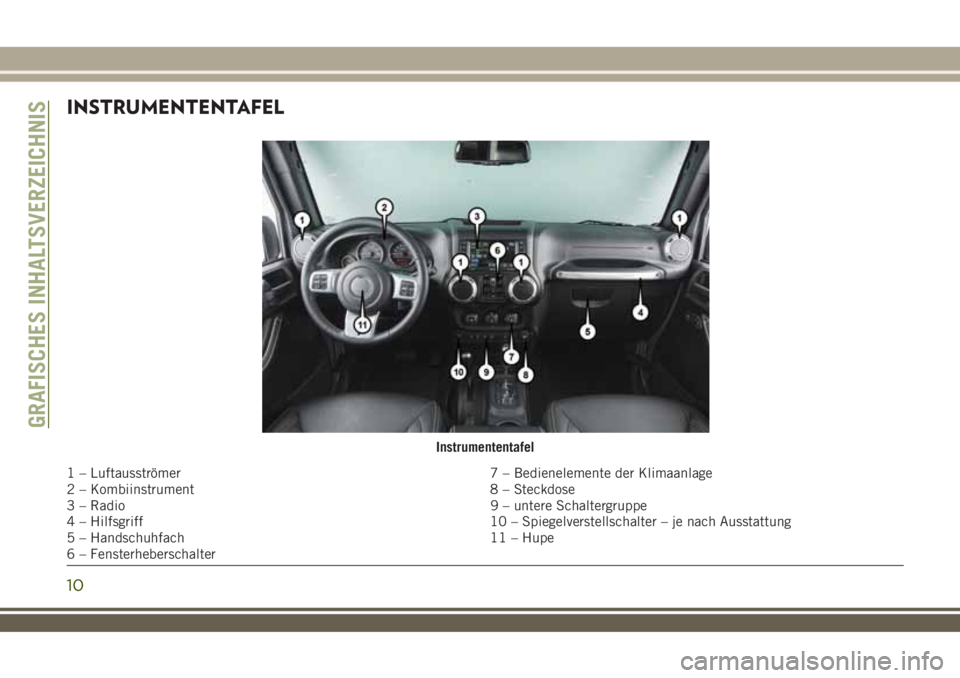

INSTRUMENTENTAFEL
Instrumententafel
1 – Luftausströmer 7 – Bedienelemente der Klimaanlage
2 – Kombiinstrument 8 – Steckdose
3 – Radio 9 – untere Schaltergruppe
4 – Hilfsgriff 10 – Spiegelverstellschalter – je nach Ausstattung
5 – Handschuhfach 11 – Hupe
6 – Fensterheberschalter
GRAFISCHES INHALTSVERZEICHNIS
10

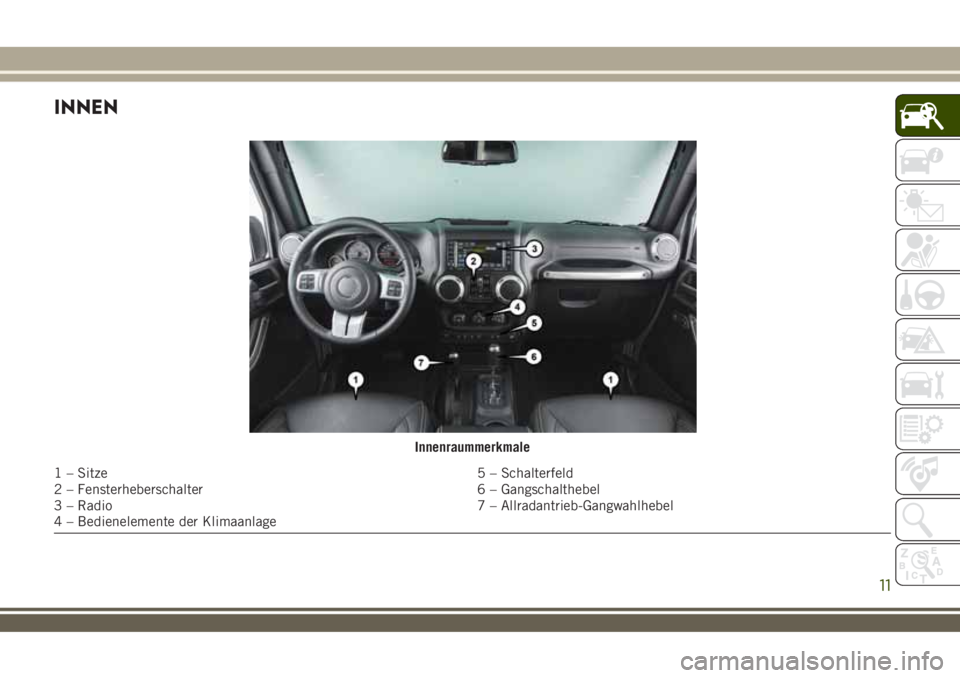

INNEN
Innenraummerkmale
1 – Sitze 5 – Schalterfeld
2 – Fensterheberschalter 6 – Gangschalthebel
3 – Radio 7 – Allradantrieb-Gangwahlhebel
4 – Bedienelemente der Klimaanlage
11

12

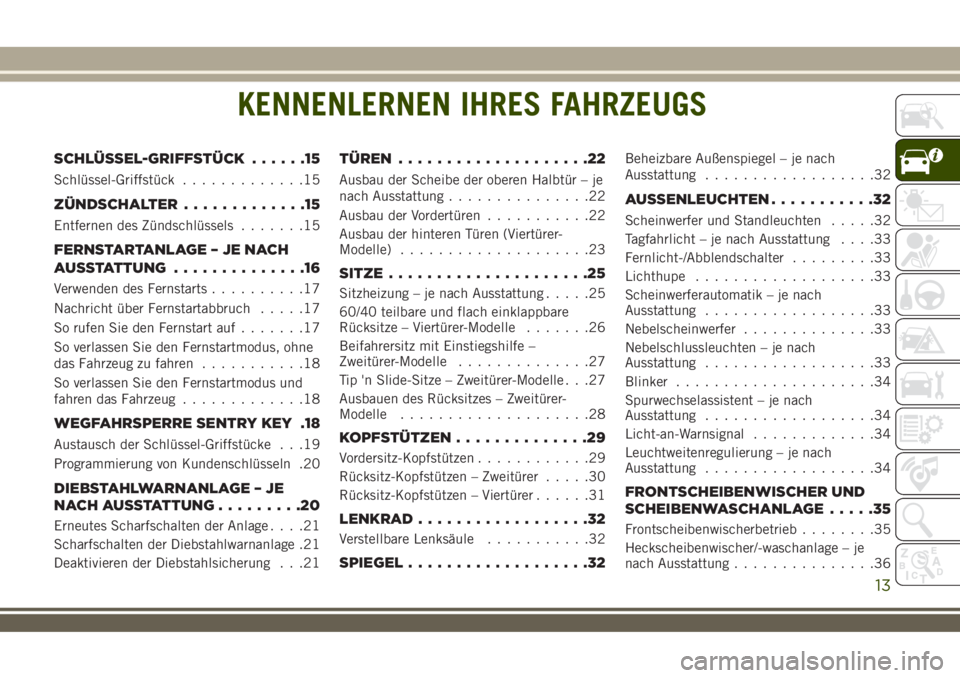

KENNENLERNEN IHRES FAHRZEUGS
SCHLÜSSEL-GRIFFSTÜCK......15
Schlüssel-Griffstück.............15
ZÜNDSCHALTER.............15
Entfernen des Zündschlüssels.......15
FERNSTARTANLAGE – JE NACH
AUSSTATTUNG..............16
Verwenden des Fernstarts..........17
Nachricht über Fernstartabbruch.....17
So rufen Sie den Fernstart auf.......17
So verlassen Sie den Fernstartmodus, ohne
das Fahrzeug zu fahren...........18
So verlassen Sie den Fernstartmodus und
fahren das Fahrzeug.............18
WEGFAHRSPERRE SENTRY KEY .18
Austausch der Schlüssel-Griffstücke . . .19
Programmierung von Kundenschlüsseln .20
DIEBSTAHLWARNANLAGE – JE
NACH AUSSTATTUNG.........20
Erneutes Scharfschalten der Anlage....21
Scharfschalten der Diebstahlwarnanlage .21
Deaktivieren der Diebstahlsicherung . . .21
TÜREN....................22
Ausbau der Scheibe der oberen Halbtür – je
nach Ausstattung...............22
Ausbau der Vordertüren...........22
Ausbau der hinteren Türen (Viertürer-
Modelle)....................23
SITZE.....................25
Sitzheizung – je nach Ausstattung.....25
60/40 teilbare und flach einklappbare
Rücksitze – Viertürer-Modelle.......26
Beifahrersitz mit Einstiegshilfe –
Zweitürer-Modelle..............27
Tip 'n Slide-Sitze – Zweitürer-Modelle . . .27
Ausbauen des Rücksitzes – Zweitürer-
Modelle....................28
KOPFSTÜTZEN..............29
Vordersitz-Kopfstützen............29
Rücksitz-Kopfstützen – Zweitürer.....30
Rücksitz-Kopfstützen – Viertürer......31
LENKRAD..................32
Verstellbare Lenksäule...........32
SPIEGEL...................32
Beheizbare Außenspiegel – je nach
Ausstattung..................32
AUSSENLEUCHTEN...........32
Scheinwerfer und Standleuchten.....32
Tagfahrlicht – je nach Ausstattung....33
Fernlicht-/Abblendschalter.........33
Lichthupe...................33
Scheinwerferautomatik – je nach
Ausstattung..................33
Nebelscheinwerfer..............33
Nebelschlussleuchten – je nach
Ausstattung..................33
Blinker.....................34
Spurwechselassistent – je nach
Ausstattung..................34
Licht-an-Warnsignal.............34
Leuchtweitenregulierung – je nach
Ausstattung..................34
FRONTSCHEIBENWISCHER UND
SCHEIBENWASCHANLAGE.....35
Frontscheibenwischerbetrieb........35
Heckscheibenwischer/-waschanlage – je
nach Ausstattung...............36
KENNENLERNEN IHRES FAHRZEUGS
13

KLIMAREGELUNG............37
Übersicht der automatischen
Klimaregelung.................37
Automatische Temperaturregelung
(Klimaautomatik) – je nach Ausstattung .41
Bedienhinweise................41
ELEKTRISCHE FENSTERHEBER – JE
NACH AUSSTATTUNG.........42
Windturbulenzen...............43
INFORMATIONEN ZUM ABNEHM-
BAREN VERDECK............43
Sunrider und Verdeck............43
Hardtop und Freedom Top..........52
Doppelverdeck – je nach Ausstattung . . .54
Windturbulenzen...............55
MOTORHAUBE..............55
Öffnen der Motorhaube...........55
Schließen der Motorhaube.........56
HECKKLAPPE...............56
INTERNE GERÄTE............57
Steckdosen..................57
KENNENLERNEN IHRES FAHRZEUGS
14

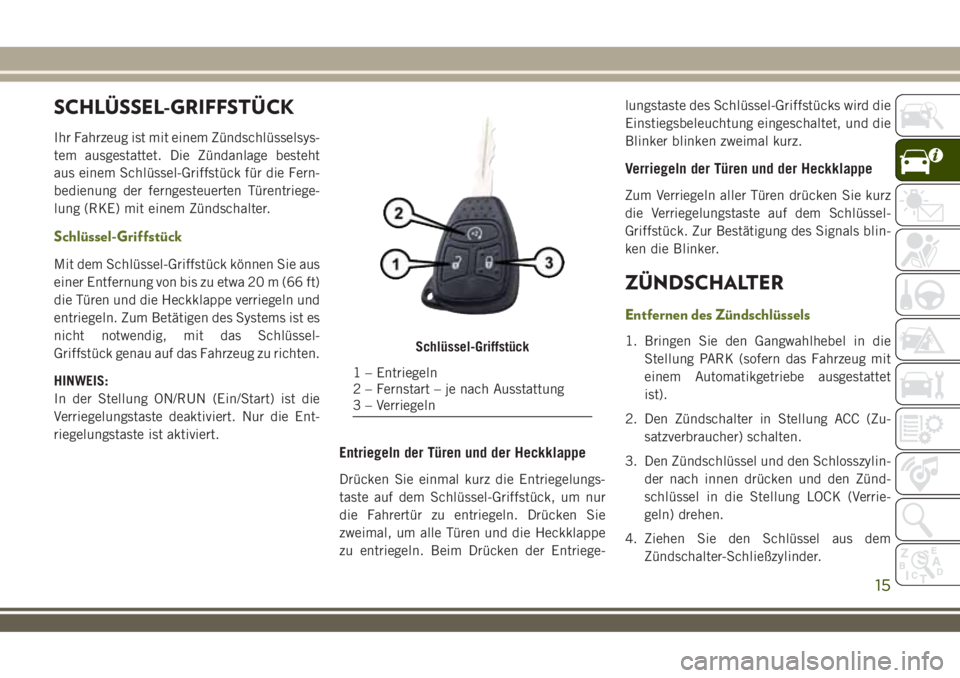

SCHLÜSSEL-GRIFFSTÜCK
Ihr Fahrzeug ist mit einem Zündschlüsselsys-
tem ausgestattet. Die Zündanlage besteht
aus einem Schlüssel-Griffstück für die Fern-
bedienung der ferngesteuerten Türentriege-
lung (RKE) mit einem Zündschalter.
Schlüssel-Griffstück
Mit dem Schlüssel-Griffstück können Sie aus
einer Entfernung von bis zu etwa 20 m (66 ft)
die Türen und die Heckklappe verriegeln und
entriegeln. Zum Betätigen des Systems ist es
nicht notwendig, mit das Schlüssel-
Griffstück genau auf das Fahrzeug zu richten.
HINWEIS:
In der Stellung ON/RUN (Ein/Start) ist die
Verriegelungstaste deaktiviert. Nur die Ent-
riegelungstaste ist aktiviert.
Entriegeln der Türen und der Heckklappe
Drücken Sie einmal kurz die Entriegelungs-
taste auf dem Schlüssel-Griffstück, um nur
die Fahrertür zu entriegeln. Drücken Sie
zweimal, um alle Türen und die Heckklappe
zu entriegeln. Beim Drücken der Entriege-lungstaste des Schlüssel-Griffstücks wird die
Einstiegsbeleuchtung eingeschaltet, und die
Blinker blinken zweimal kurz.
Verriegeln der Türen und der Heckklappe
Zum Verriegeln aller Türen drücken Sie kurz
die Verriegelungstaste auf dem Schlüssel-
Griffstück. Zur Bestätigung des Signals blin-
ken die Blinker.
ZÜNDSCHALTER
Entfernen des Zündschlüssels
1. Bringen Sie den Gangwahlhebel in die
Stellung PARK (sofern das Fahrzeug mit
einem Automatikgetriebe ausgestattet
ist).
2. Den Zündschalter in Stellung ACC (Zu-
satzverbraucher) schalten.
3. Den Zündschlüssel und den Schlosszylin-
der nach innen drücken und den Zünd-
schlüssel in die Stellung LOCK (Verrie-
geln) drehen.
4. Ziehen Sie den Schlüssel aus dem
Zündschalter-Schließzylinder.Schlüssel-Griffstück
1 – Entriegeln
2 – Fernstart – je nach Ausstattung
3 – Verriegeln
15

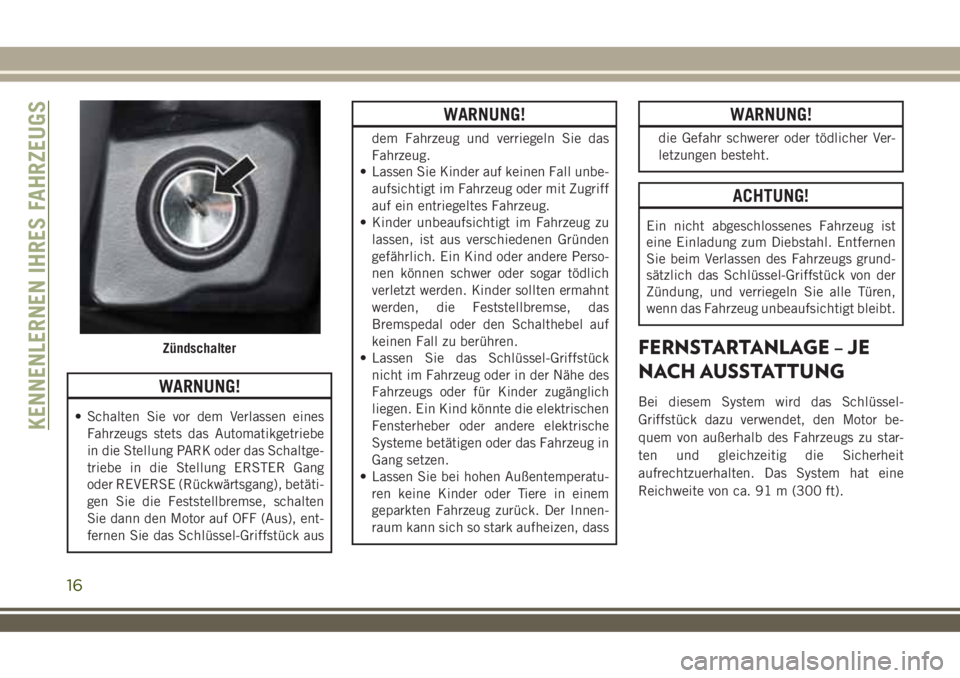

WARNUNG!
• Schalten Sie vor dem Verlassen eines
Fahrzeugs stets das Automatikgetriebe
in die Stellung PARK oder das Schaltge-
triebe in die Stellung ERSTER Gang
oder REVERSE (Rückwärtsgang), betäti-
gen Sie die Feststellbremse, schalten
Sie dann den Motor auf OFF (Aus), ent-
fernen Sie das Schlüssel-Griffstück aus
WARNUNG!
dem Fahrzeug und verriegeln Sie das
Fahrzeug.
• Lassen Sie Kinder auf keinen Fall unbe-
aufsichtigt im Fahrzeug oder mit Zugriff
auf ein entriegeltes Fahrzeug.
• Kinder unbeaufsichtigt im Fahrzeug zu
lassen, ist aus verschiedenen Gründen
gefährlich. Ein Kind oder andere Perso-
nen können schwer oder sogar tödlich
verletzt werden. Kinder sollten ermahnt
werden, die Feststellbremse, das
Bremspedal oder den Schalthebel auf
keinen Fall zu berühren.
• Lassen Sie das Schlüssel-Griffstück
nicht im Fahrzeug oder in der Nähe des
Fahrzeugs oder für Kinder zugänglich
liegen. Ein Kind könnte die elektrischen
Fensterheber oder andere elektrische
Systeme betätigen oder das Fahrzeug in
Gang setzen.
• Lassen Sie bei hohen Außentemperatu-
ren keine Kinder oder Tiere in einem
geparkten Fahrzeug zurück. Der Innen-
raum kann sich so stark aufheizen, dass
WARNUNG!
die Gefahr schwerer oder tödlicher Ver-
letzungen besteht.
ACHTUNG!
Ein nicht abgeschlossenes Fahrzeug ist
eine Einladung zum Diebstahl. Entfernen
Sie beim Verlassen des Fahrzeugs grund-
sätzlich das Schlüssel-Griffstück von der
Zündung, und verriegeln Sie alle Türen,
wenn das Fahrzeug unbeaufsichtigt bleibt.
FERNSTARTANLAGE – JE
NACH AUSSTATTUNG
Bei diesem System wird das Schlüssel-
Griffstück dazu verwendet, den Motor be-
quem von außerhalb des Fahrzeugs zu star-
ten und gleichzeitig die Sicherheit
aufrechtzuerhalten. Das System hat eine
Reichweite von ca. 91 m (300 ft).
Zündschalter
KENNENLERNEN IHRES FAHRZEUGS
16

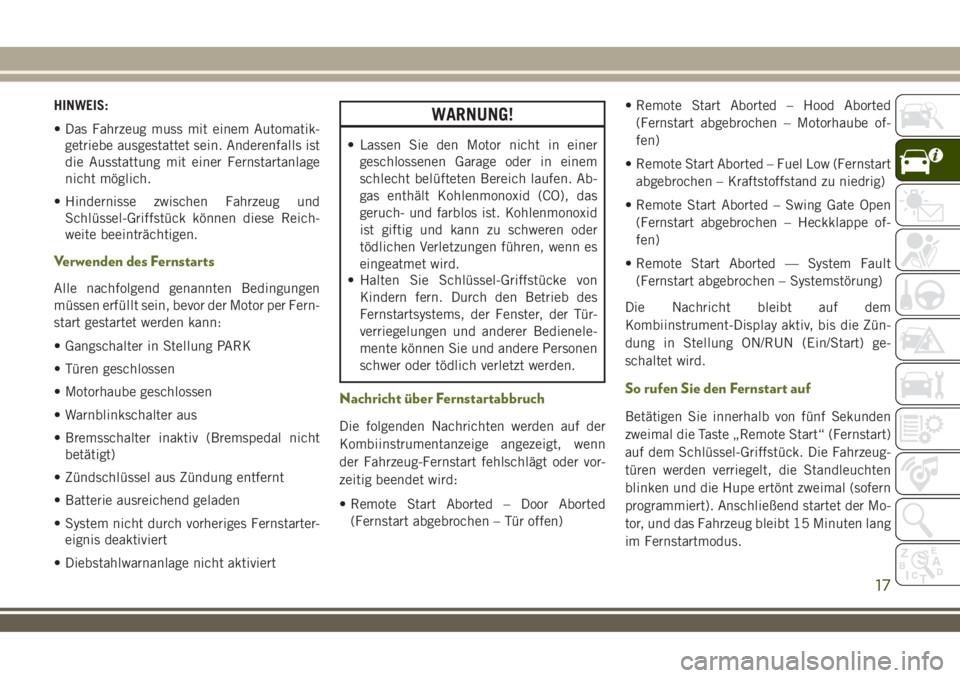

HINWEIS:
• Das Fahrzeug muss mit einem Automatik-
getriebe ausgestattet sein. Anderenfalls ist
die Ausstattung mit einer Fernstartanlage
nicht möglich.
• Hindernisse zwischen Fahrzeug und
Schlüssel-Griffstück können diese Reich-
weite beeinträchtigen.
Verwenden des Fernstarts
Alle nachfolgend genannten Bedingungen
müssen erfüllt sein, bevor der Motor per Fern-
start gestartet werden kann:
• Gangschalter in Stellung PARK
• Türen geschlossen
• Motorhaube geschlossen
• Warnblinkschalter aus
• Bremsschalter inaktiv (Bremspedal nicht
betätigt)
• Zündschlüssel aus Zündung entfernt
• Batterie ausreichend geladen
• System nicht durch vorheriges Fernstarter-
eignis deaktiviert
• Diebstahlwarnanlage nicht aktiviert
WARNUNG!
• Lassen Sie den Motor nicht in einer
geschlossenen Garage oder in einem
schlecht belüfteten Bereich laufen. Ab-
gas enthält Kohlenmonoxid (CO), das
geruch- und farblos ist. Kohlenmonoxid
ist giftig und kann zu schweren oder
tödlichen Verletzungen führen, wenn es
eingeatmet wird.
• Halten Sie Schlüssel-Griffstücke von
Kindern fern. Durch den Betrieb des
Fernstartsystems, der Fenster, der Tür-
verriegelungen und anderer Bedienele-
mente können Sie und andere Personen
schwer oder tödlich verletzt werden.
Nachricht über Fernstartabbruch
Die folgenden Nachrichten werden auf der
Kombiinstrumentanzeige angezeigt, wenn
der Fahrzeug-Fernstart fehlschlägt oder vor-
zeitig beendet wird:
• Remote Start Aborted – Door Aborted
(Fernstart abgebrochen – Tür offen)• Remote Start Aborted – Hood Aborted
(Fernstart abgebrochen – Motorhaube of-
fen)
• Remote Start Aborted – Fuel Low (Fernstart
abgebrochen – Kraftstoffstand zu niedrig)
• Remote Start Aborted – Swing Gate Open
(Fernstart abgebrochen – Heckklappe of-
fen)
• Remote Start Aborted — System Fault
(Fernstart abgebrochen – Systemstörung)
Die Nachricht bleibt auf dem
Kombiinstrument-Display aktiv, bis die Zün-
dung in Stellung ON/RUN (Ein/Start) ge-
schaltet wird.
So rufen Sie den Fernstart auf
Betätigen Sie innerhalb von fünf Sekunden
zweimal die Taste „Remote Start“ (Fernstart)
auf dem Schlüssel-Griffstück. Die Fahrzeug-
türen werden verriegelt, die Standleuchten
blinken und die Hupe ertönt zweimal (sofern
programmiert). Anschließend startet der Mo-
tor, und das Fahrzeug bleibt 15 Minuten lang
im Fernstartmodus.
17

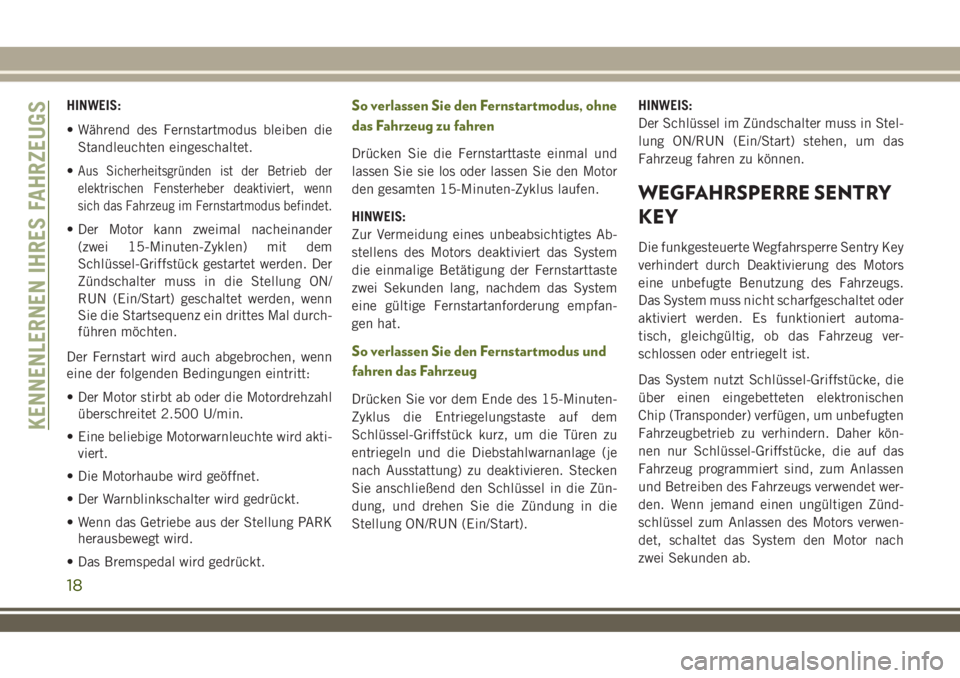

HINWEIS:
• Während des Fernstartmodus bleiben die
Standleuchten eingeschaltet.
•
Aus Sicherheitsgründen ist der Betrieb der
elektrischen Fensterheber deaktiviert, wenn
sich das Fahrzeug im Fernstartmodus befindet.
• Der Motor kann zweimal nacheinander
(zwei 15-Minuten-Zyklen) mit dem
Schlüssel-Griffstück gestartet werden. Der
Zündschalter muss in die Stellung ON/
RUN (Ein/Start) geschaltet werden, wenn
Sie die Startsequenz ein drittes Mal durch-
führen möchten.
Der Fernstart wird auch abgebrochen, wenn
eine der folgenden Bedingungen eintritt:
• Der Motor stirbt ab oder die Motordrehzahl
überschreitet 2.500 U/min.
• Eine beliebige Motorwarnleuchte wird akti-
viert.
• Die Motorhaube wird geöffnet.
• Der Warnblinkschalter wird gedrückt.
• Wenn das Getriebe aus der Stellung PARK
herausbewegt wird.
• Das Bremspedal wird gedrückt.
So verlassen Sie den Fernstartmodus, ohne
das Fahrzeug zu fahren
Drücken Sie die Fernstarttaste einmal und
lassen Sie sie los oder lassen Sie den Motor
den gesamten 15-Minuten-Zyklus laufen.
HINWEIS:
Zur Vermeidung eines unbeabsichtigtes Ab-
stellens des Motors deaktiviert das System
die einmalige Betätigung der Fernstarttaste
zwei Sekunden lang, nachdem das System
eine gültige Fernstartanforderung empfan-
gen hat.
So verlassen Sie den Fernstartmodus und
fahren das Fahrzeug
Drücken Sie vor dem Ende des 15-Minuten-
Zyklus die Entriegelungstaste auf dem
Schlüssel-Griffstück kurz, um die Türen zu
entriegeln und die Diebstahlwarnanlage (je
nach Ausstattung) zu deaktivieren. Stecken
Sie anschließend den Schlüssel in die Zün-
dung, und drehen Sie die Zündung in die
Stellung ON/RUN (Ein/Start).HINWEIS:
Der Schlüssel im Zündschalter muss in Stel-
lung ON/RUN (Ein/Start) stehen, um das
Fahrzeug fahren zu können.
WEGFAHRSPERRE SENTRY
KEY
Die funkgesteuerte Wegfahrsperre Sentry Key
verhindert durch Deaktivierung des Motors
eine unbefugte Benutzung des Fahrzeugs.
Das System muss nicht scharfgeschaltet oder
aktiviert werden. Es funktioniert automa-
tisch, gleichgültig, ob das Fahrzeug ver-
schlossen oder entriegelt ist.
Das System nutzt Schlüssel-Griffstücke, die
über einen eingebetteten elektronischen
Chip (Transponder) verfügen, um unbefugten
Fahrzeugbetrieb zu verhindern. Daher kön-
nen nur Schlüssel-Griffstücke, die auf das
Fahrzeug programmiert sind, zum Anlassen
und Betreiben des Fahrzeugs verwendet wer-
den. Wenn jemand einen ungültigen Zünd-
schlüssel zum Anlassen des Motors verwen-
det, schaltet das System den Motor nach
zwei Sekunden ab.
KENNENLERNEN IHRES FAHRZEUGS
18
