JEEP WRANGLER 2020 Betriebsanleitung (in German)

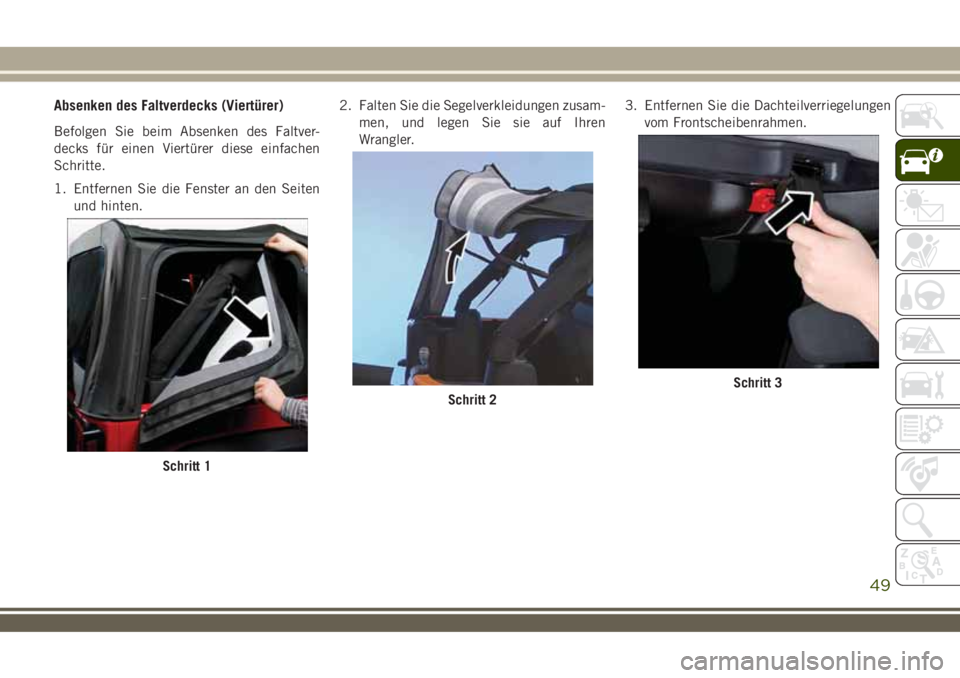

Absenken des Faltverdecks (Viertürer)
Befolgen Sie beim Absenken des Faltver-
decks für einen Viertürer diese einfachen
Schritte.
1. Entfernen Sie die Fenster an den Seiten
und hinten.2. Falten Sie die Segelverkleidungen zusam-
men, und legen Sie sie auf Ihren
Wrangler.3. Entfernen Sie die Dachteilverriegelungen
vom Frontscheibenrahmen.
Schritt 1
Schritt 2
Schritt 3
49

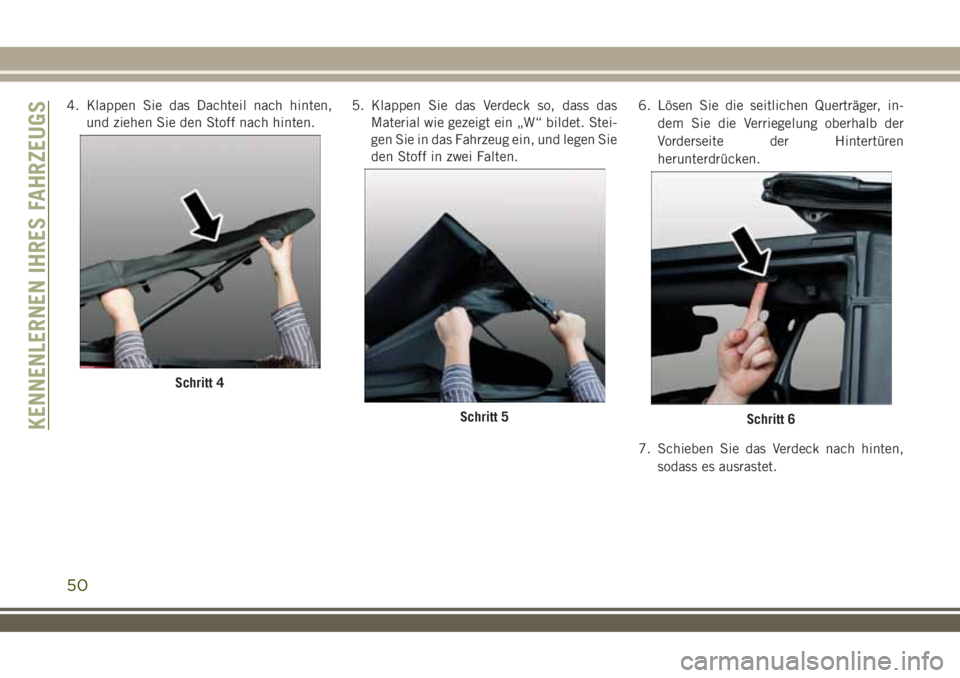

4. Klappen Sie das Dachteil nach hinten,
und ziehen Sie den Stoff nach hinten.5. Klappen Sie das Verdeck so, dass das
Material wie gezeigt ein „W“ bildet. Stei-
gen Sie in das Fahrzeug ein, und legen Sie
den Stoff in zwei Falten.6. Lösen Sie die seitlichen Querträger, in-
dem Sie die Verriegelung oberhalb der
Vorderseite der Hintertüren
herunterdrücken.
7. Schieben Sie das Verdeck nach hinten,
sodass es ausrastet.
Schritt 4
Schritt 5Schritt 6KENNENLERNEN IHRES FAHRZEUGS
50

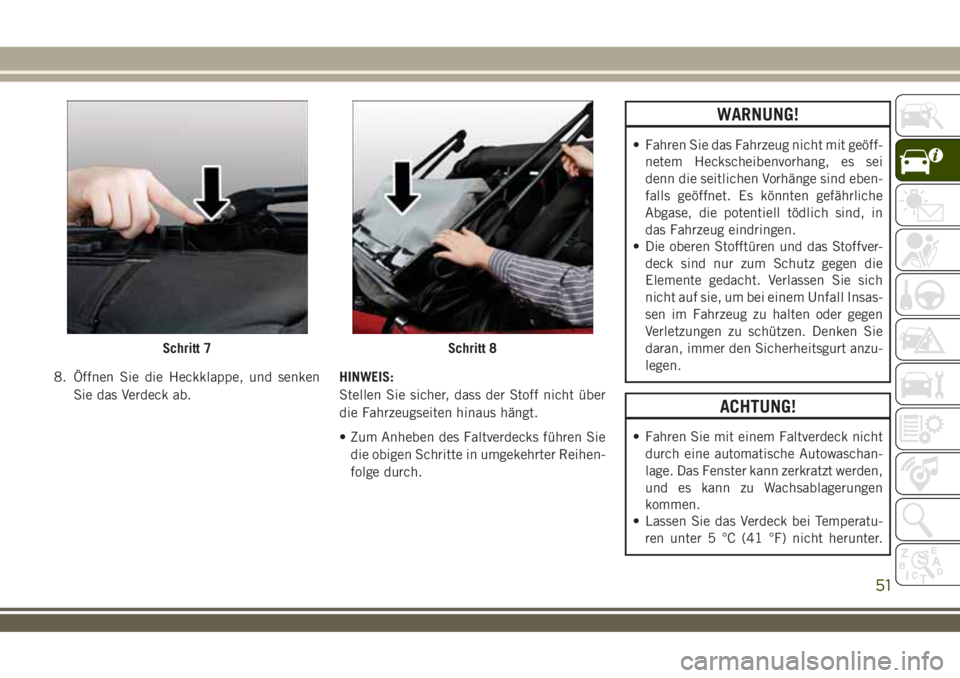

8. Öffnen Sie die Heckklappe, und senken
Sie das Verdeck ab.HINWEIS:
Stellen Sie sicher, dass der Stoff nicht über
die Fahrzeugseiten hinaus hängt.
• Zum Anheben des Faltverdecks führen Sie
die obigen Schritte in umgekehrter Reihen-
folge durch.
WARNUNG!
• Fahren Sie das Fahrzeug nicht mit geöff-
netem Heckscheibenvorhang, es sei
denn die seitlichen Vorhänge sind eben-
falls geöffnet. Es könnten gefährliche
Abgase, die potentiell tödlich sind, in
das Fahrzeug eindringen.
• Die oberen Stofftüren und das Stoffver-
deck sind nur zum Schutz gegen die
Elemente gedacht. Verlassen Sie sich
nicht auf sie, um bei einem Unfall Insas-
sen im Fahrzeug zu halten oder gegen
Verletzungen zu schützen. Denken Sie
daran, immer den Sicherheitsgurt anzu-
legen.
ACHTUNG!
• Fahren Sie mit einem Faltverdeck nicht
durch eine automatische Autowaschan-
lage. Das Fenster kann zerkratzt werden,
und es kann zu Wachsablagerungen
kommen.
• Lassen Sie das Verdeck bei Temperatu-
ren unter 5 °C (41 °F) nicht herunter.
Schritt 7Schritt 8
51

ACHTUNG!
Andernfalls könnte das Verdeck beschä-
digt werden.
• Lassen Sie das Verdeck nicht herunter,
wenn die Fenster schmutzig sind.
Schmutz kann das Fenster zerkratzen.
• Bewegen Sie das Fahrzeug erst, nach-
dem das Verdeck entweder ordnungsge-
mäß am Rahmen der Frontscheibe be-
festigt oder vollständig heruntergelassen
wurde.
• Das Faltverdeck wurde nicht zum Tragen
zusätzlicher Lasten, wie etwa Dachge-
päckträger, Reserveräder, Baumateria-
lien, Jagd- oder Campingausrüstung
bzw. Gepäck usw., konzipiert. Es wurde
auch nicht als Strukturteil des Fahr-
zeugs entworfen und kann folglich keine
zusätzlichen Lasten mit Ausnahme von
Regen, Schnee usw. tragen.

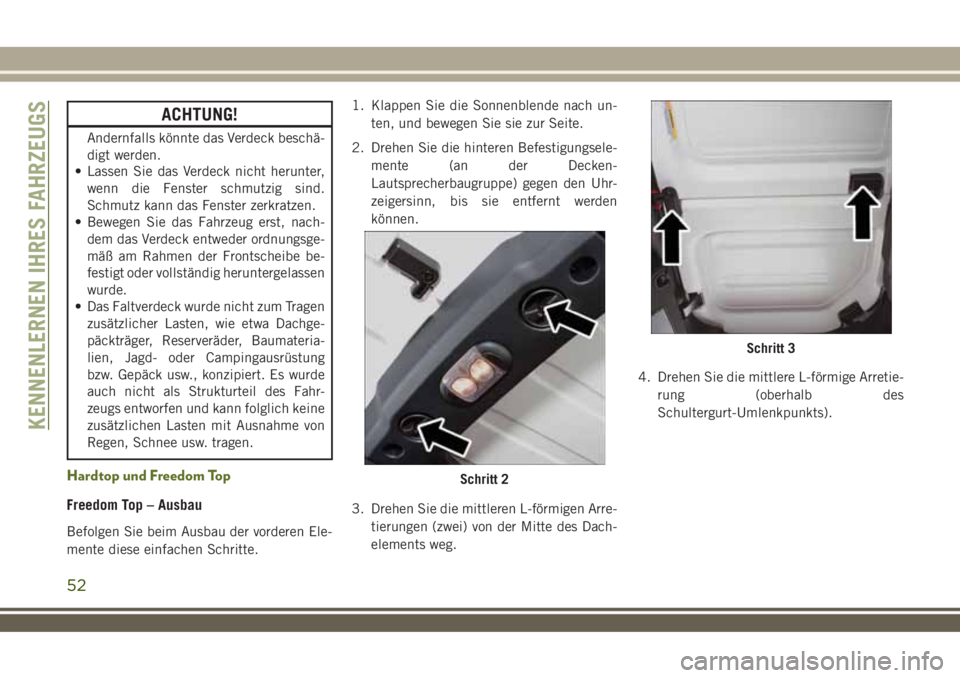

Hardtop und Freedom Top
Freedom Top – Ausbau
Befolgen Sie beim Ausbau der vorderen Ele-
mente diese einfachen Schritte.1. Klappen Sie die Sonnenblende nach un-
ten, und bewegen Sie sie zur Seite.
2. Drehen Sie die hinteren Befestigungsele-
mente (an der Decken-
Lautsprecherbaugruppe) gegen den Uhr-
zeigersinn, bis sie entfernt werden
können.
3. Drehen Sie die mittleren L-förmigen Arre-
tierungen (zwei) von der Mitte des Dach-
elements weg.4. Drehen Sie die mittlere L-förmige Arretie-
rung (oberhalb des
Schultergurt-Umlenkpunkts).
Schritt 2
Schritt 3
KENNENLERNEN IHRES FAHRZEUGS
52

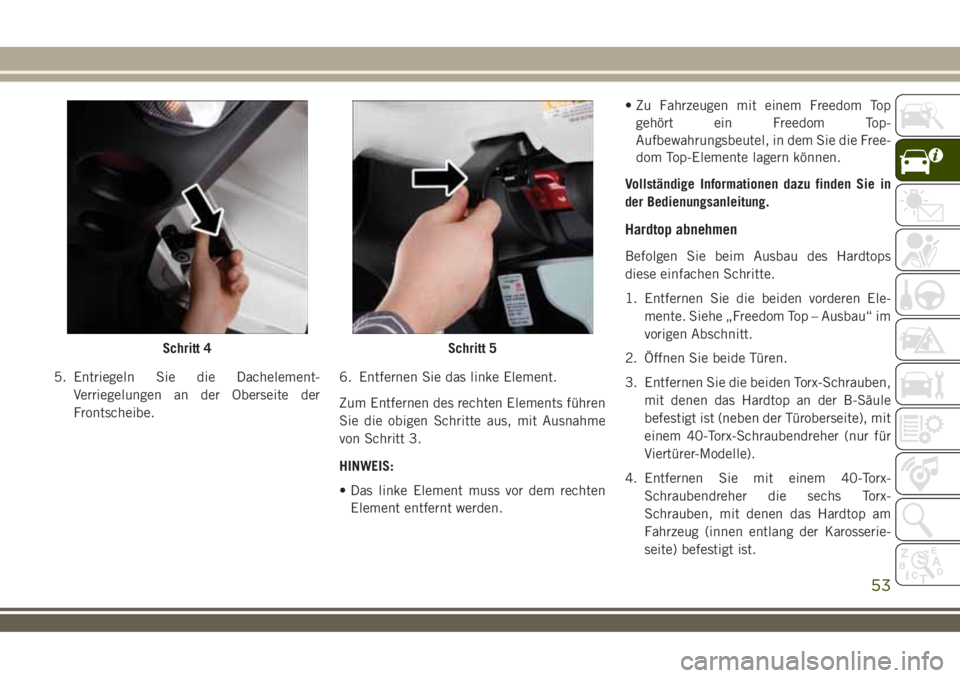

5. Entriegeln Sie die Dachelement-
Verriegelungen an der Oberseite der
Frontscheibe.6. Entfernen Sie das linke Element.
Zum Entfernen des rechten Elements führen
Sie die obigen Schritte aus, mit Ausnahme
von Schritt 3.
HINWEIS:
• Das linke Element muss vor dem rechten
Element entfernt werden.• Zu Fahrzeugen mit einem Freedom Top
gehört ein Freedom Top-
Aufbewahrungsbeutel, in dem Sie die Free-
dom Top-Elemente lagern können.
Vollständige Informationen dazu finden Sie in
der Bedienungsanleitung.
Hardtop abnehmen
Befolgen Sie beim Ausbau des Hardtops
diese einfachen Schritte.
1. Entfernen Sie die beiden vorderen Ele-
mente. Siehe „Freedom Top – Ausbau“ im
vorigen Abschnitt.
2. Öffnen Sie beide Türen.
3. Entfernen Sie die beiden Torx-Schrauben,
mit denen das Hardtop an der B-Säule
befestigt ist (neben der Türoberseite), mit
einem 40-Torx-Schraubendreher (nur für
Viertürer-Modelle).
4. Entfernen Sie mit einem 40-Torx-
Schraubendreher die sechs Torx-
Schrauben, mit denen das Hardtop am
Fahrzeug (innen entlang der Karosserie-
seite) befestigt ist.
Schritt 4Schritt 5
53

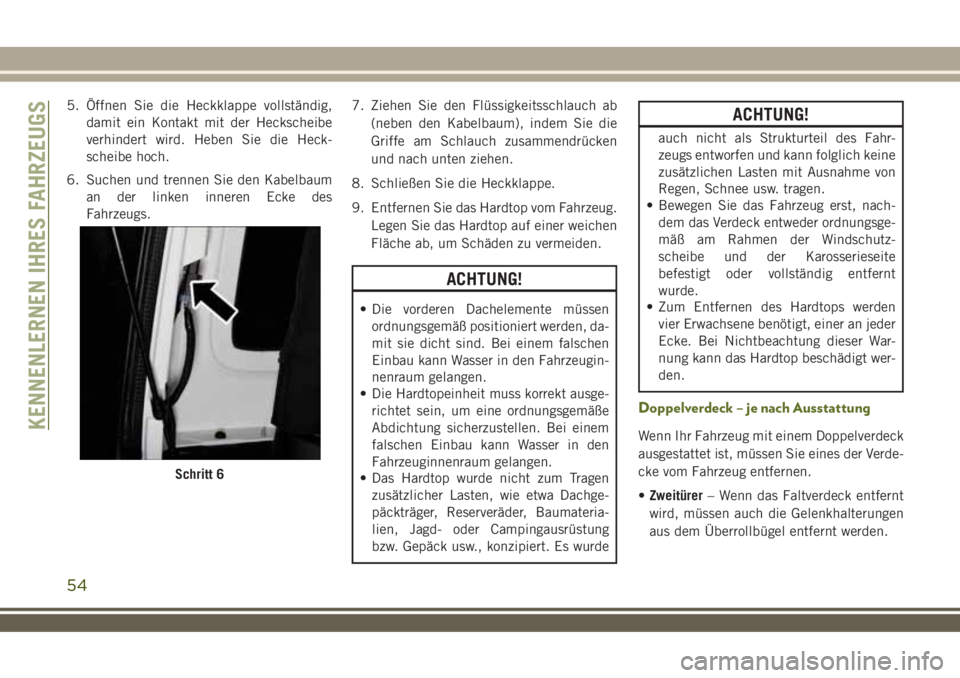

5. Öffnen Sie die Heckklappe vollständig,
damit ein Kontakt mit der Heckscheibe
verhindert wird. Heben Sie die Heck-
scheibe hoch.
6. Suchen und trennen Sie den Kabelbaum
an der linken inneren Ecke des
Fahrzeugs.7. Ziehen Sie den Flüssigkeitsschlauch ab
(neben den Kabelbaum), indem Sie die
Griffe am Schlauch zusammendrücken
und nach unten ziehen.
8. Schließen Sie die Heckklappe.
9. Entfernen Sie das Hardtop vom Fahrzeug.
Legen Sie das Hardtop auf einer weichen
Fläche ab, um Schäden zu vermeiden.
ACHTUNG!
• Die vorderen Dachelemente müssen
ordnungsgemäß positioniert werden, da-
mit sie dicht sind. Bei einem falschen
Einbau kann Wasser in den Fahrzeugin-
nenraum gelangen.
• Die Hardtopeinheit muss korrekt ausge-
richtet sein, um eine ordnungsgemäße
Abdichtung sicherzustellen. Bei einem
falschen Einbau kann Wasser in den
Fahrzeuginnenraum gelangen.
• Das Hardtop wurde nicht zum Tragen
zusätzlicher Lasten, wie etwa Dachge-
päckträger, Reserveräder, Baumateria-
lien, Jagd- oder Campingausrüstung
bzw. Gepäck usw., konzipiert. Es wurde
ACHTUNG!
auch nicht als Strukturteil des Fahr-
zeugs entworfen und kann folglich keine
zusätzlichen Lasten mit Ausnahme von
Regen, Schnee usw. tragen.
• Bewegen Sie das Fahrzeug erst, nach-
dem das Verdeck entweder ordnungsge-
mäß am Rahmen der Windschutz-
scheibe und der Karosserieseite
befestigt oder vollständig entfernt
wurde.
• Zum Entfernen des Hardtops werden
vier Erwachsene benötigt, einer an jeder
Ecke. Bei Nichtbeachtung dieser War-
nung kann das Hardtop beschädigt wer-
den.
Doppelverdeck – je nach Ausstattung
Wenn Ihr Fahrzeug mit einem Doppelverdeck
ausgestattet ist, müssen Sie eines der Verde-
cke vom Fahrzeug entfernen.
•Zweitürer– Wenn das Faltverdeck entfernt
wird, müssen auch die Gelenkhalterungen
aus dem Überrollbügel entfernt werden.
Schritt 6
KENNENLERNEN IHRES FAHRZEUGS
54

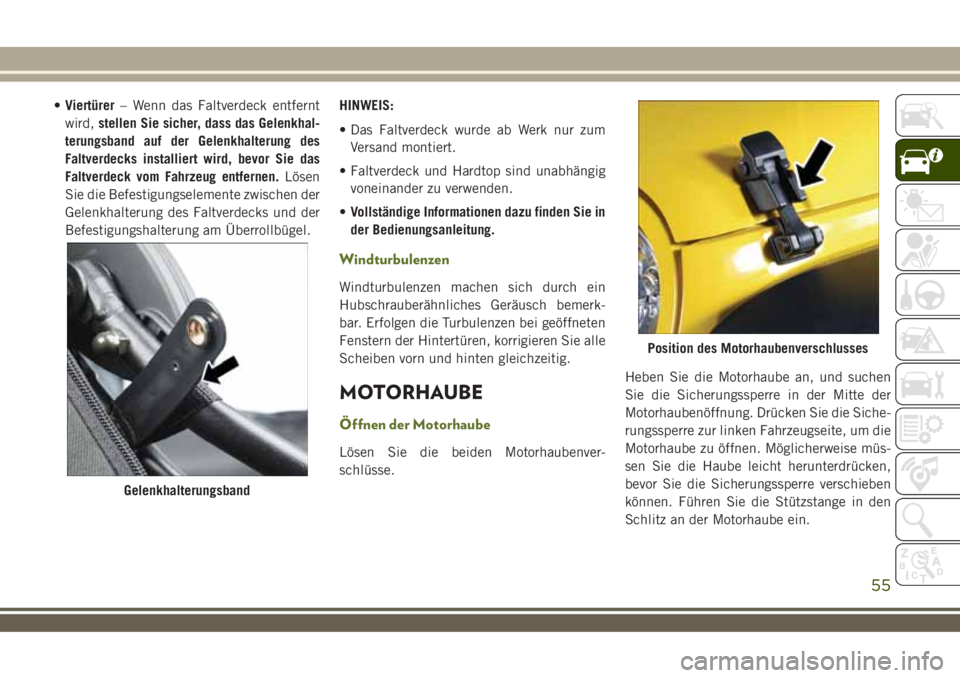

•Viertürer– Wenn das Faltverdeck entfernt
wird,stellen Sie sicher, dass das Gelenkhal-
terungsband auf der Gelenkhalterung des
Faltverdecks installiert wird, bevor Sie das
Faltverdeck vom Fahrzeug entfernen.Lösen
Sie die Befestigungselemente zwischen der
Gelenkhalterung des Faltverdecks und der
Befestigungshalterung am Überrollbügel.HINWEIS:
• Das Faltverdeck wurde ab Werk nur zum
Versand montiert.
• Faltverdeck und Hardtop sind unabhängig
voneinander zu verwenden.
•Vollständige Informationen dazu finden Sie in
der Bedienungsanleitung.
Windturbulenzen
Windturbulenzen machen sich durch ein
Hubschrauberähnliches Geräusch bemerk-
bar. Erfolgen die Turbulenzen bei geöffneten
Fenstern der Hintertüren, korrigieren Sie alle
Scheiben vorn und hinten gleichzeitig.
MOTORHAUBE
Öffnen der Motorhaube
Lösen Sie die beiden Motorhaubenver-
schlüsse.Heben Sie die Motorhaube an, und suchen
Sie die Sicherungssperre in der Mitte der
Motorhaubenöffnung. Drücken Sie die Siche-
rungssperre zur linken Fahrzeugseite, um die
Motorhaube zu öffnen. Möglicherweise müs-
sen Sie die Haube leicht herunterdrücken,
bevor Sie die Sicherungssperre verschieben
können. Führen Sie die Stützstange in den
Schlitz an der Motorhaube ein.
Gelenkhalterungsband
Position des Motorhaubenverschlusses
55

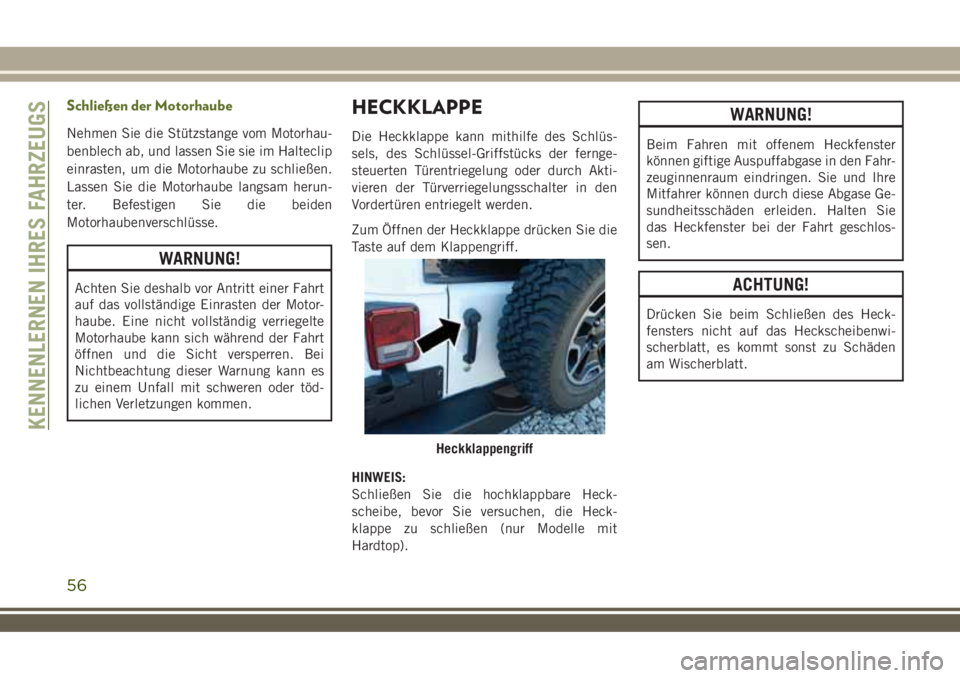

Schließen der Motorhaube
Nehmen Sie die Stützstange vom Motorhau-
benblech ab, und lassen Sie sie im Halteclip
einrasten, um die Motorhaube zu schließen.
Lassen Sie die Motorhaube langsam herun-
ter. Befestigen Sie die beiden
Motorhaubenverschlüsse.
WARNUNG!
Achten Sie deshalb vor Antritt einer Fahrt
auf das vollständige Einrasten der Motor-
haube. Eine nicht vollständig verriegelte
Motorhaube kann sich während der Fahrt
öffnen und die Sicht versperren. Bei
Nichtbeachtung dieser Warnung kann es
zu einem Unfall mit schweren oder töd-
lichen Verletzungen kommen.
HECKKLAPPE
Die Heckklappe kann mithilfe des Schlüs-
sels, des Schlüssel-Griffstücks der fernge-
steuerten Türentriegelung oder durch Akti-
vieren der Türverriegelungsschalter in den
Vordertüren entriegelt werden.
Zum Öffnen der Heckklappe drücken Sie die
Taste auf dem Klappengriff.
HINWEIS:
Schließen Sie die hochklappbare Heck-
scheibe, bevor Sie versuchen, die Heck-
klappe zu schließen (nur Modelle mit
Hardtop).
WARNUNG!
Beim Fahren mit offenem Heckfenster
können giftige Auspuffabgase in den Fahr-
zeuginnenraum eindringen. Sie und Ihre
Mitfahrer können durch diese Abgase Ge-
sundheitsschäden erleiden. Halten Sie
das Heckfenster bei der Fahrt geschlos-
sen.
ACHTUNG!
Drücken Sie beim Schließen des Heck-
fensters nicht auf das Heckscheibenwi-
scherblatt, es kommt sonst zu Schäden
am Wischerblatt.
Heckklappengriff
KENNENLERNEN IHRES FAHRZEUGS
56

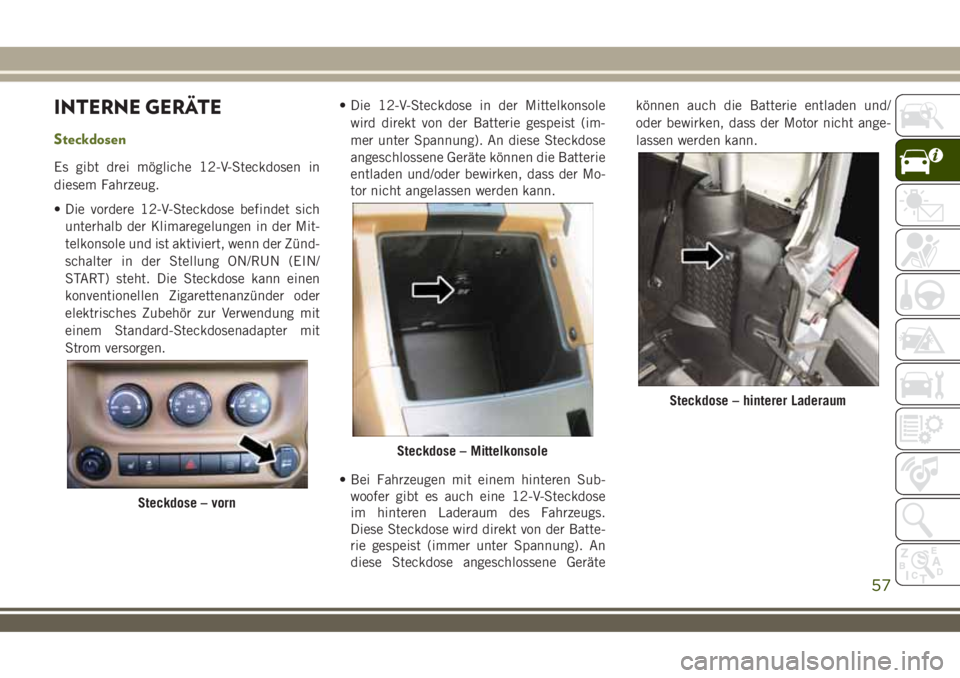

INTERNE GERÄTE
Steckdosen
Es gibt drei mögliche 12-V-Steckdosen in
diesem Fahrzeug.
• Die vordere 12-V-Steckdose befindet sich
unterhalb der Klimaregelungen in der Mit-
telkonsole und ist aktiviert, wenn der Zünd-
schalter in der Stellung ON/RUN (EIN/
START) steht. Die Steckdose kann einen
konventionellen Zigarettenanzünder oder
elektrisches Zubehör zur Verwendung mit
einem Standard-Steckdosenadapter mit
Strom versorgen.• Die 12-V-Steckdose in der Mittelkonsole
wird direkt von der Batterie gespeist (im-
mer unter Spannung). An diese Steckdose
angeschlossene Geräte können die Batterie
entladen und/oder bewirken, dass der Mo-
tor nicht angelassen werden kann.
• Bei Fahrzeugen mit einem hinteren Sub-
woofer gibt es auch eine 12-V-Steckdose
im hinteren Laderaum des Fahrzeugs.
Diese Steckdose wird direkt von der Batte-
rie gespeist (immer unter Spannung). An
diese Steckdose angeschlossene Gerätekönnen auch die Batterie entladen und/
oder bewirken, dass der Motor nicht ange-
lassen werden kann.
Steckdose – vorn
Steckdose – Mittelkonsole
Steckdose – hinterer Laderaum
57

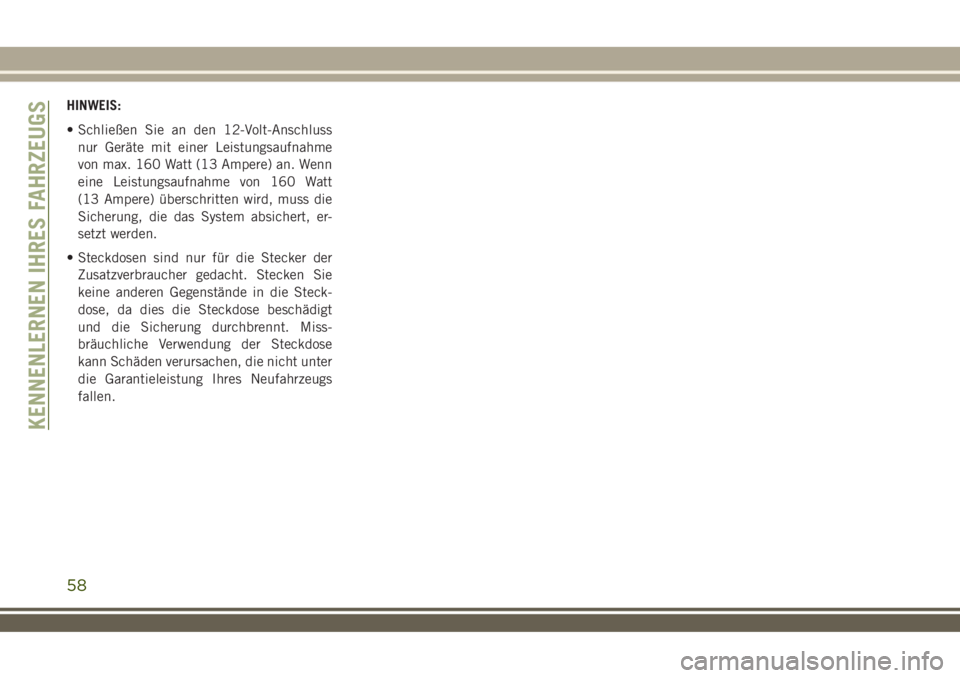

HINWEIS:
• Schließen Sie an den 12-Volt-Anschluss
nur Geräte mit einer Leistungsaufnahme
von max. 160 Watt (13 Ampere) an. Wenn
eine Leistungsaufnahme von 160 Watt
(13 Ampere) überschritten wird, muss die
Sicherung, die das System absichert, er-
setzt werden.
• Steckdosen sind nur für die Stecker der
Zusatzverbraucher gedacht. Stecken Sie
keine anderen Gegenstände in die Steck-
dose, da dies die Steckdose beschädigt
und die Sicherung durchbrennt. Miss-
bräuchliche Verwendung der Steckdose
kann Schäden verursachen, die nicht unter
die Garantieleistung Ihres Neufahrzeugs
fallen.
