JEEP WRANGLER 2020 Návod na použitie a údržbu (in Slovak)

POZNÁMKA:
Otočte čiernu plastovú krídlovú maticu proti
smeru hodinových ručičiek a uvoľnite zdvi-
hák z úložného priestoru.
Vybratie rezervnej pneumatiky
Ak chcete vybrať rezervnú pneumatiku z no-
siča, odoberte kryt pneumatiky (ak je súčas-
ťou výbavy) a odmontujte kolesové matice
otočením proti smeru hodinových ručičiek
kľúčom na kolesá.POZNÁMKA:
Ak ste pridali na nosič rezervnej pneumatiky
popredajné príslušenstvo, nesmie prekročiť
celkovú hmotnosť 38,5 kg (85 libier) vrátane
hmotnosti rezervnej pneumatiky.
Príprava na zdvíhanie
1. Zaparkujte na pevný a rovný povrch. Ne-
stojte s vozidlom na ľade ani na šmykľa-
vých plochách.
VAROVANIE!
Nepokúšajte sa vymieňať pneumatiku na
tej strane vozidla, ktorá je v blízkosti cest-
nej premávky. Vozidlo odstavte v dosta-
točnej vzdialenosti od cesty, aby vás po-
čas zdvíhania vozidla a výmeny kolesa
nemohlo zasiahnuť okoloidúce vozidlo.
2. Zapnite blikajúce výstražné svetlá.
3. Zatiahnite ručnú brzdu.
4. Preraďte automatickú prevodovku do po-
lohy PARKOVANIE (P) alebo manuálnu
prevodovku do polohy CÚVANIE (R).
5. Spínač zapaľovania otočte do polohy
LOCK (Uzamknuté).6. Podložte prednú a zadnú časť kolesa,
ktoré sa nachádza diagonálne oproti po-
lohe, ktorú zdvíhate. Ak napríklad meníte
pravú prednú pneumatiku, zablokujte
zadné ľavé koleso.
POZNÁMKA:
Počas zdvíhania vozidla sa vo vozidle ne-
smú nachádzať cestujúci.

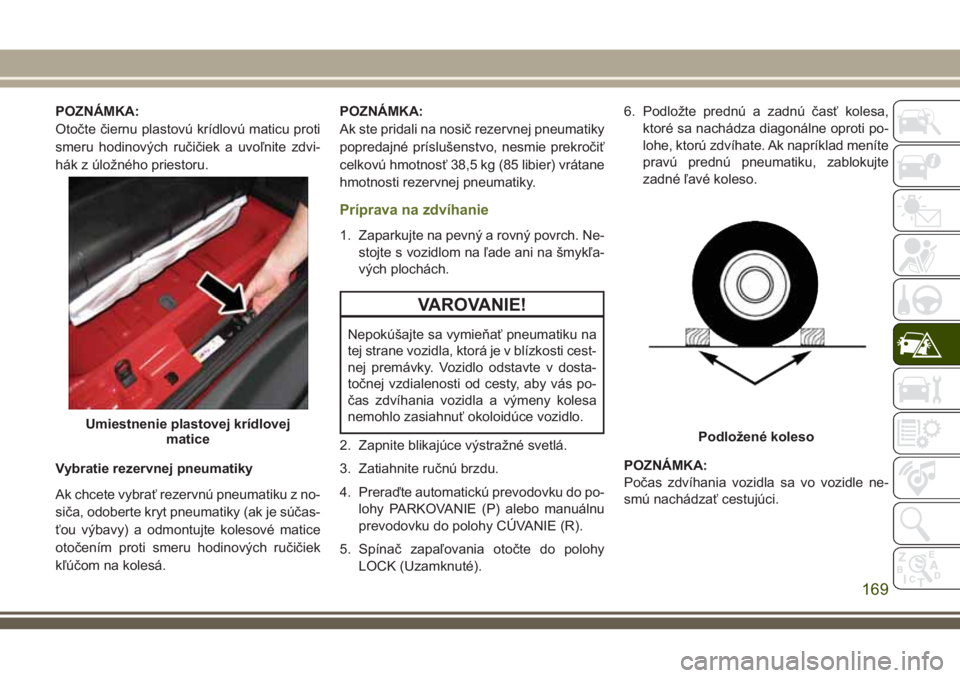

Umiestnenie plastovej krídlovej
maticePodložené koleso
169

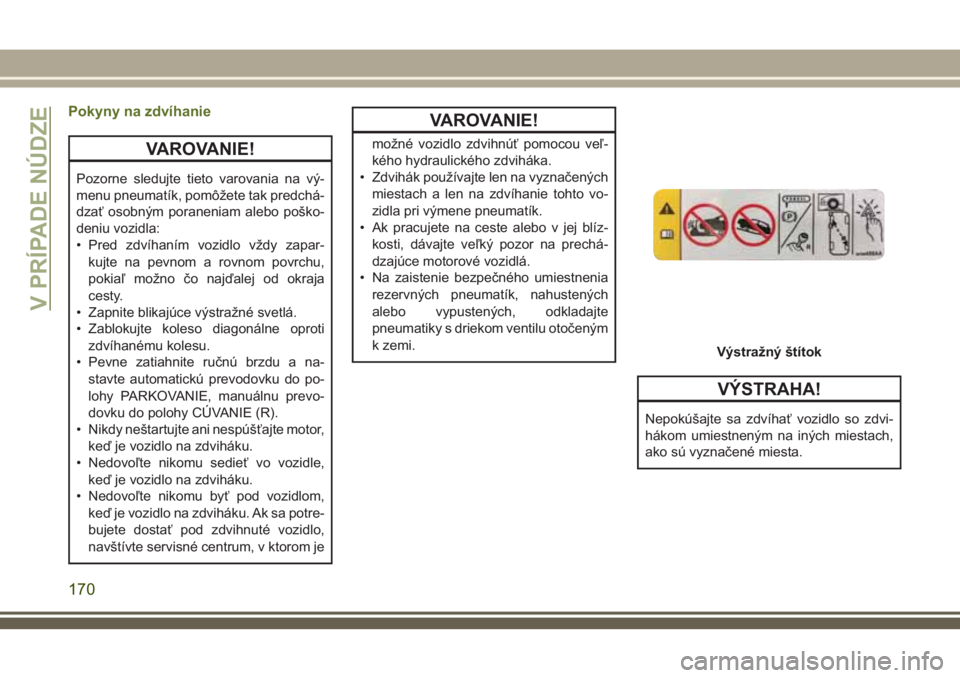

Pokyny na zdvíhanie
VAROVANIE!
Pozorne sledujte tieto varovania na vý-
menu pneumatík, pomôžete tak predchá-
dzať osobným poraneniam alebo poško-
deniu vozidla:
• Pred zdvíhaním vozidlo vždy zapar-
kujte na pevnom a rovnom povrchu,
pokiaľ možno čo najďalej od okraja
cesty.
• Zapnite blikajúce výstražné svetlá.
• Zablokujte koleso diagonálne oproti
zdvíhanému kolesu.
• Pevne zatiahnite ručnú brzdu a na-
stavte automatickú prevodovku do po-
lohy PARKOVANIE, manuálnu prevo-
dovku do polohy CÚVANIE (R).
• Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
• Nedovoľte nikomu sedieť vo vozidle,
keď je vozidlo na zdviháku.
• Nedovoľte nikomu byť pod vozidlom,
keď je vozidlo na zdviháku. Ak sa potre-
bujete dostať pod zdvihnuté vozidlo,
navštívte servisné centrum, v ktorom je
VAROVANIE!
možné vozidlo zdvihnúť pomocou veľ-
kého hydraulického zdviháka.
• Zdvihák používajte len na vyznačených
miestach a len na zdvíhanie tohto vo-
zidla pri výmene pneumatík.
• Ak pracujete na ceste alebo v jej blíz-
kosti, dávajte veľký pozor na prechá-
dzajúce motorové vozidlá.
• Na zaistenie bezpečného umiestnenia
rezervných pneumatík, nahustených
alebo vypustených, odkladajte
pneumatiky s driekom ventilu otočeným
k zemi.
VÝSTRAHA!
Nepokúšajte sa zdvíhať vozidlo so zdvi-
hákom umiestneným na iných miestach,
ako sú vyznačené miesta.
Výstražný štítok
V PRÍPADE NÚDZE
170

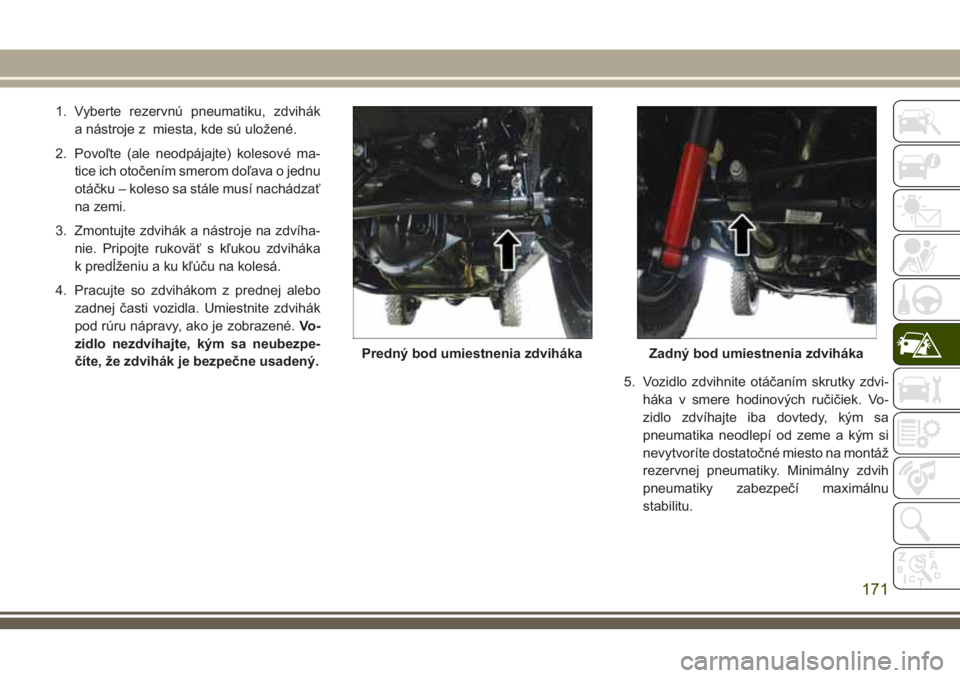

1. Vyberte rezervnú pneumatiku, zdvihák
a nástroje z miesta, kde sú uložené.
2. Povoľte (ale neodpájajte) kolesové ma-
tice ich otočením smerom doľava o jednu
otáčku – koleso sa stále musí nachádzať
na zemi.
3. Zmontujte zdvihák a nástroje na zdvíha-
nie. Pripojte rukoväť s kľukou zdviháka
k predĺženiu a ku kľúču na kolesá.
4. Pracujte so zdvihákom z prednej alebo
zadnej časti vozidla. Umiestnite zdvihák
pod rúru nápravy, ako je zobrazené.Vo -
zidlo nezdvíhajte, kým sa neubezpe-
číte, že zdvihák je bezpečne usadený.
5. Vozidlo zdvihnite otáčaním skrutky zdvi-
háka v smere hodinových ručičiek. Vo-
zidlo zdvíhajte iba dovtedy, kým sa
pneumatika neodlepí od zeme a kým si
nevytvoríte dostatočné miesto na montáž
rezervnej pneumatiky. Minimálny zdvih
pneumatiky zabezpečí maximálnu
stabilitu.
Predný bod umiestnenia zdvihákaZadný bod umiestnenia zdviháka
171

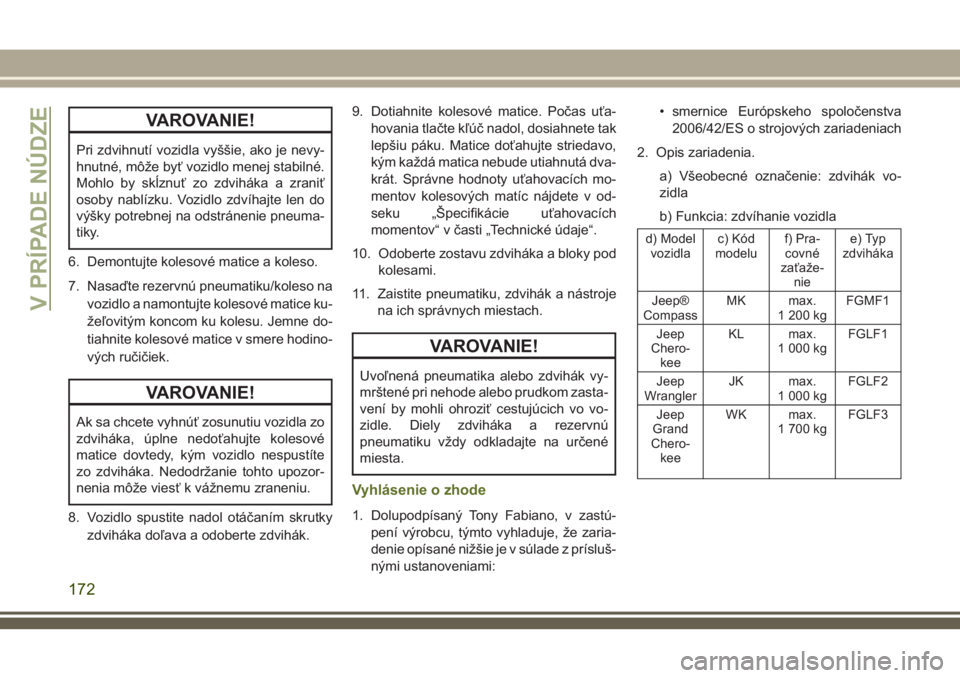

VAROVANIE!
Pri zdvihnutí vozidla vyššie, ako je nevy-
hnutné, môže byť vozidlo menej stabilné.
Mohlo by skĺznuť zo zdviháka a zraniť
osoby nablízku. Vozidlo zdvíhajte len do
výšky potrebnej na odstránenie pneuma-
tiky.
6. Demontujte kolesové matice a koleso.
7. Nasaďte rezervnú pneumatiku/koleso na
vozidlo a namontujte kolesové matice ku-
žeľovitým koncom ku kolesu. Jemne do-
tiahnite kolesové matice v smere hodino-
vých ručičiek.
VAROVANIE!
Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo nespustíte
zo zdviháka. Nedodržanie tohto upozor-
nenia môže viesť k vážnemu zraneniu.
8. Vozidlo spustite nadol otáčaním skrutky
zdviháka doľava a odoberte zdvihák.9. Dotiahnite kolesové matice. Počas uťa-
hovania tlačte kľúč nadol, dosiahnete tak
lepšiu páku. Matice doťahujte striedavo,
kým každá matica nebude utiahnutá dva-
krát. Správne hodnoty uťahovacích mo-
mentov kolesových matíc nájdete v od-
seku „Špecifikácie uťahovacích
momentov“ v časti „Technické údaje“.
10. Odoberte zostavu zdviháka a bloky pod
kolesami.
11. Zaistite pneumatiku, zdvihák a nástroje
na ich správnych miestach.
VAROVANIE!
Uvoľnená pneumatika alebo zdvihák vy-
mrštené pri nehode alebo prudkom zasta-
vení by mohli ohroziť cestujúcich vo vo-
zidle. Diely zdviháka a rezervnú
pneumatiku vždy odkladajte na určené
miesta.
Vyhlásenie o zhode
1. Dolupodpísaný Tony Fabiano, v zastú-
pení výrobcu, týmto vyhladuje, že zaria-
denie opísané nižšie je v súlade z prísluš-
nými ustanoveniami:• smernice Európskeho spoločenstva
2006/42/ES o strojových zariadeniach
2. Opis zariadenia.
a) Všeobecné označenie: zdvihák vo-
zidla
b) Funkcia: zdvíhanie vozidla
d) Model
vozidlac) Kód
modeluf) Pra-
covné
zaťaže-
niee) Typ
zdviháka
Jeep®
CompassMK max.
1 200 kgFGMF1
Jeep
Chero-
keeKL max.
1 000 kgFGLF1
Jeep
WranglerJK max.
1 000 kgFGLF2
Jeep
Grand
Chero-
keeWK max.
1 700 kgFGLF3
V PRÍPADE NÚDZE
172

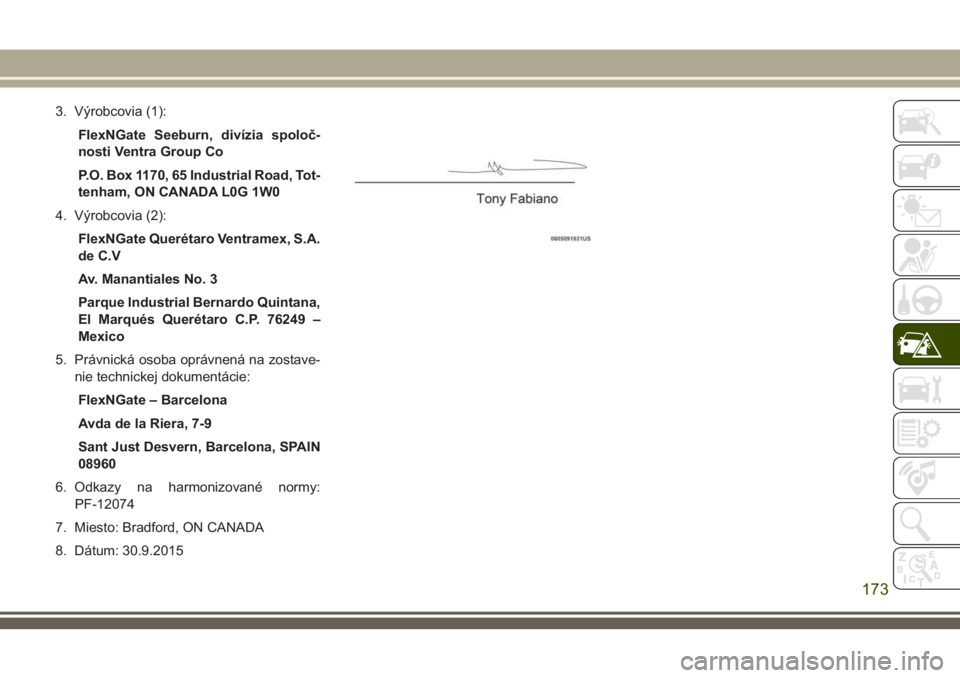

3. Výrobcovia (1):
FlexNGate Seeburn, divízia spoloč-
nosti Ventra Group Co
P.O. Box 1170, 65 Industrial Road, Tot-
tenham, ON CANADA L0G 1W0
4. Výrobcovia (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Mexico
5. Právnická osoba oprávnená na zostave-
nie technickej dokumentácie:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
08960
6. Odkazy na harmonizované normy:
PF-12074
7. Miesto: Bradford, ON CANADA
8. Dátum: 30.9.2015
173

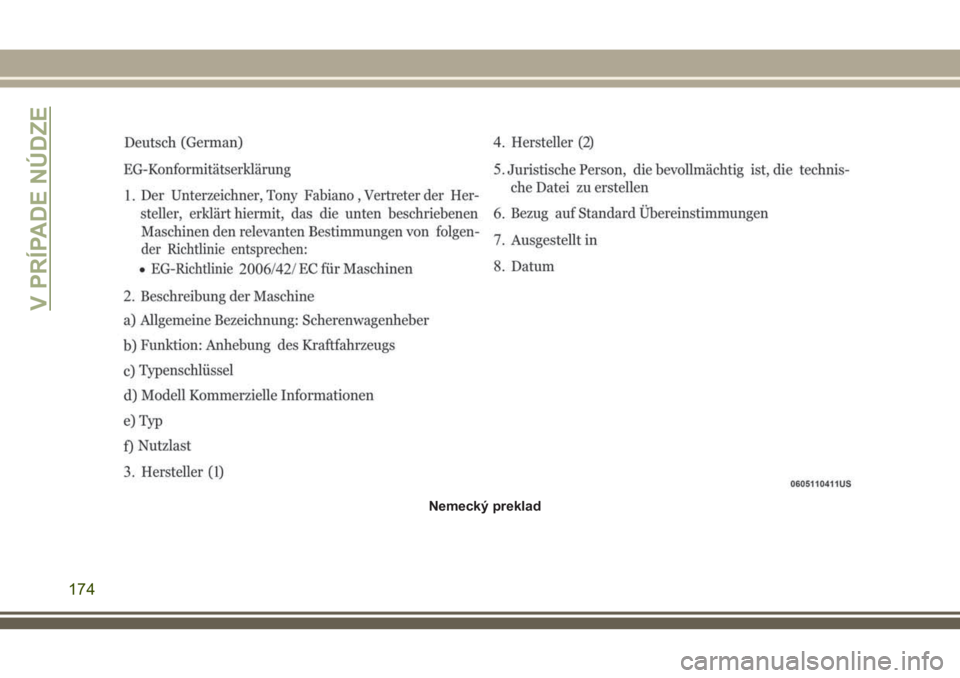

Nemecký preklad
V PRÍPADE NÚDZE
174

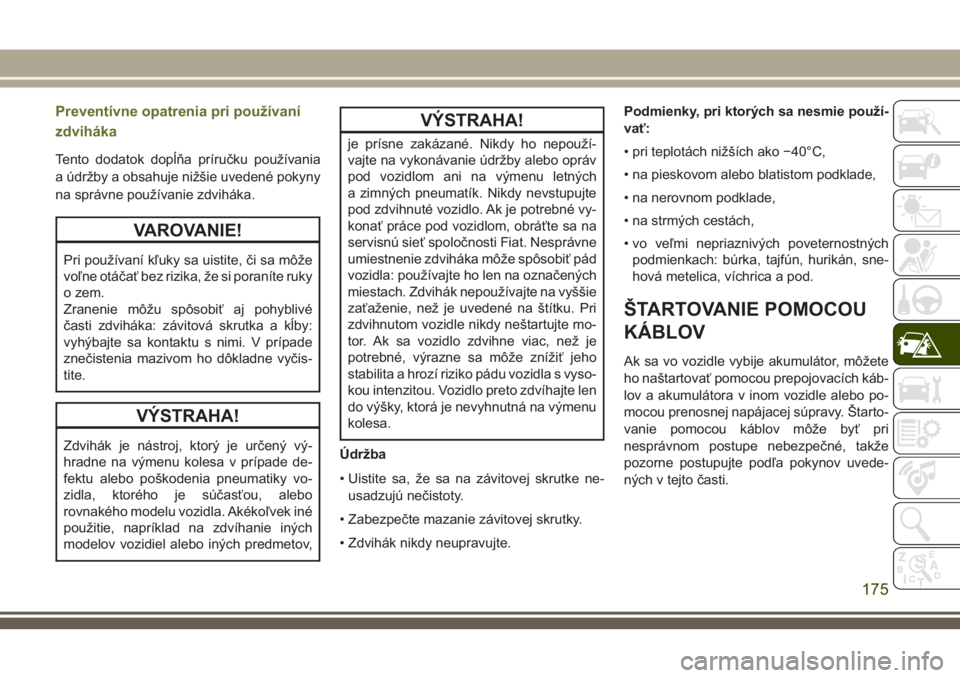

Preventívne opatrenia pri používaní
zdviháka
Tento dodatok dopĺňa príručku používania
a údržby a obsahuje nižšie uvedené pokyny
na správne používanie zdviháka.
VAROVANIE!
Pri používaní kľuky sa uistite, či sa môže
voľne otáčať bez rizika, že si poraníte ruky
o zem.
Zranenie môžu spôsobiť aj pohyblivé
časti zdviháka: závitová skrutka a kĺby:
vyhýbajte sa kontaktu s nimi. V prípade
znečistenia mazivom ho dôkladne vyčis-
tite.
VÝSTRAHA!
Zdvihák je nástroj, ktorý je určený vý-
hradne na výmenu kolesa v prípade de-
fektu alebo poškodenia pneumatiky vo-
zidla, ktorého je súčasťou, alebo
rovnakého modelu vozidla. Akékoľvek iné
použitie, napríklad na zdvíhanie iných
modelov vozidiel alebo iných predmetov,
VÝSTRAHA!
je prísne zakázané. Nikdy ho nepouží-
vajte na vykonávanie údržby alebo opráv
pod vozidlom ani na výmenu letných
a zimných pneumatík. Nikdy nevstupujte
pod zdvihnuté vozidlo. Ak je potrebné vy-
konať práce pod vozidlom, obráťte sa na
servisnú sieť spoločnosti Fiat. Nesprávne
umiestnenie zdviháka môže spôsobiť pád
vozidla: používajte ho len na označených
miestach. Zdvihák nepoužívajte na vyššie
zaťaženie, než je uvedené na štítku. Pri
zdvihnutom vozidle nikdy neštartujte mo-
tor. Ak sa vozidlo zdvihne viac, než je
potrebné, výrazne sa môže znížiť jeho
stabilita a hrozí riziko pádu vozidla s vyso-
kou intenzitou. Vozidlo preto zdvíhajte len
do výšky, ktorá je nevyhnutná na výmenu
kolesa.
Údržba
• Uistite sa, že sa na závitovej skrutke ne-
usadzujú nečistoty.
• Zabezpečte mazanie závitovej skrutky.
• Zdvihák nikdy neupravujte.Podmienky, pri ktorých sa nesmie použí-
vať:
• pri teplotách nižších ako −40°C,
• na pieskovom alebo blatistom podklade,
• na nerovnom podklade,
• na strmých cestách,
• vo veľmi nepriaznivých poveternostných
podmienkach: búrka, tajfún, hurikán, sne-
hová metelica, víchrica a pod.
ŠTARTOVANIE POMOCOU
KÁBLOV
Ak sa vo vozidle vybije akumulátor, môžete
ho naštartovať pomocou prepojovacích káb-
lov a akumulátora v inom vozidle alebo po-
mocou prenosnej napájacej súpravy. Štarto-
vanie pomocou káblov môže byť pri
nesprávnom postupe nebezpečné, takže
pozorne postupujte podľa pokynov uvede-
ných v tejto časti.
175

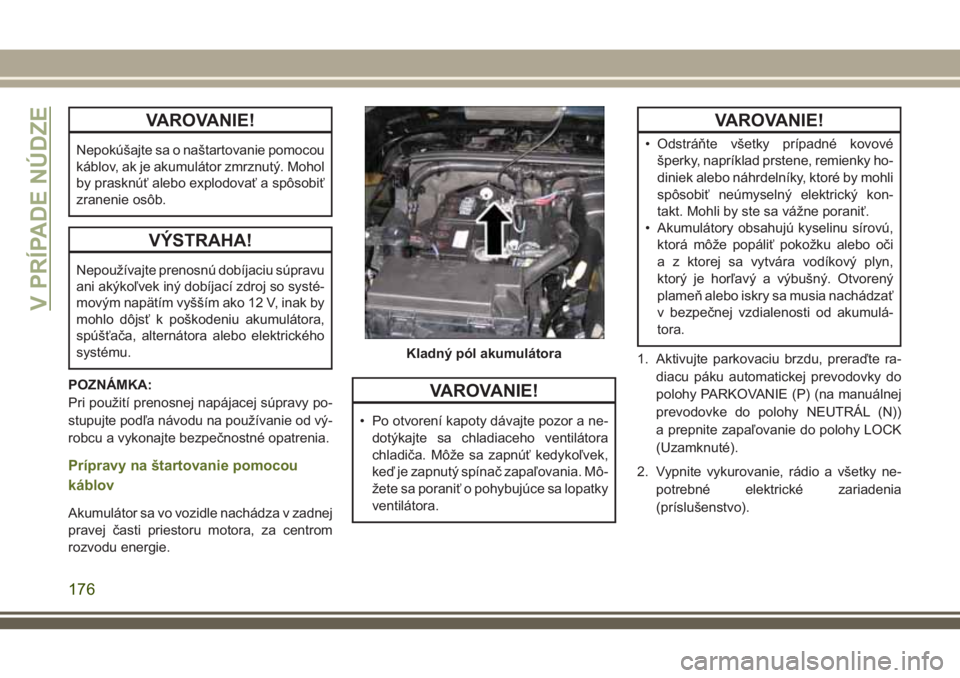

VAROVANIE!
Nepokúšajte sa o naštartovanie pomocou
káblov, ak je akumulátor zmrznutý. Mohol
by prasknúť alebo explodovať a spôsobiť
zranenie osôb.
VÝSTRAHA!
Nepoužívajte prenosnú dobíjaciu súpravu
ani akýkoľvek iný dobíjací zdroj so systé-
movým napätím vyšším ako 12 V, inak by
mohlo dôjsť k poškodeniu akumulátora,
spúšťača, alternátora alebo elektrického
systému.
POZNÁMKA:
Pri použití prenosnej napájacej súpravy po-
stupujte podľa návodu na používanie od vý-
robcu a vykonajte bezpečnostné opatrenia.
Prípravy na štartovanie pomocou
káblov
Akumulátor sa vo vozidle nachádza v zadnej
pravej časti priestoru motora, za centrom
rozvodu energie.
VAROVANIE!
• Po otvorení kapoty dávajte pozor a ne-
dotýkajte sa chladiaceho ventilátora
chladiča. Môže sa zapnúť kedykoľvek,
keď je zapnutý spínač zapaľovania. Mô-
žete sa poraniť o pohybujúce sa lopatky
ventilátora.
VAROVANIE!
• Odstráňte všetky prípadné kovové
šperky, napríklad prstene, remienky ho-
diniek alebo náhrdelníky, ktoré by mohli
spôsobiť neúmyselný elektrický kon-
takt. Mohli by ste sa vážne poraniť.
• Akumulátory obsahujú kyselinu sírovú,
ktorá môže popáliť pokožku alebo oči
a z ktorej sa vytvára vodíkový plyn,
ktorý je horľavý a výbušný. Otvorený
plameň alebo iskry sa musia nachádzať
v bezpečnej vzdialenosti od akumulá-
tora.
1. Aktivujte parkovaciu brzdu, preraďte ra-
diacu páku automatickej prevodovky do
polohy PARKOVANIE (P) (na manuálnej
prevodovke do polohy NEUTRÁL (N))
a prepnite zapaľovanie do polohy LOCK
(Uzamknuté).
2. Vypnite vykurovanie, rádio a všetky ne-
potrebné elektrické zariadenia
(príslušenstvo).
Kladný pól akumulátora
V PRÍPADE NÚDZE
176

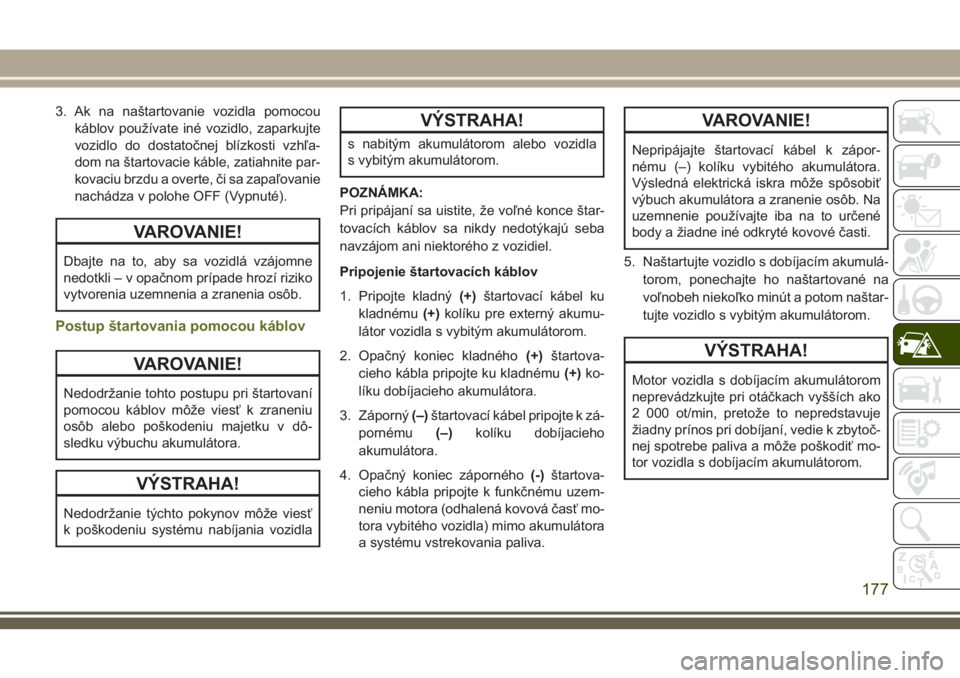

3. Ak na naštartovanie vozidla pomocou
káblov používate iné vozidlo, zaparkujte
vozidlo do dostatočnej blízkosti vzhľa-
dom na štartovacie káble, zatiahnite par-
kovaciu brzdu a overte, či sa zapaľovanie
nachádza v polohe OFF (Vypnuté).
VAROVANIE!
Dbajte na to, aby sa vozidlá vzájomne
nedotkli – v opačnom prípade hrozí riziko
vytvorenia uzemnenia a zranenia osôb.
Postup štartovania pomocou káblov
VAROVANIE!
Nedodržanie tohto postupu pri štartovaní
pomocou káblov môže viesť k zraneniu
osôb alebo poškodeniu majetku v dô-
sledku výbuchu akumulátora.
VÝSTRAHA!
Nedodržanie týchto pokynov môže viesť
k poškodeniu systému nabíjania vozidla
VÝSTRAHA!
s nabitým akumulátorom alebo vozidla
s vybitým akumulátorom.
POZNÁMKA:
Pri pripájaní sa uistite, že voľné konce štar-
tovacích káblov sa nikdy nedotýkajú seba
navzájom ani niektorého z vozidiel.
Pripojenie štartovacích káblov
1. Pripojte kladný(+)štartovací kábel ku
kladnému(+)kolíku pre externý akumu-
látor vozidla s vybitým akumulátorom.
2. Opačný koniec kladného(+)štartova-
cieho kábla pripojte ku kladnému(+)ko-
líku dobíjacieho akumulátora.
3. Záporný(–)štartovací kábel pripojte k zá-
pornému(–)kolíku dobíjacieho
akumulátora.
4. Opačný koniec záporného(-)štartova-
cieho kábla pripojte k funkčnému uzem-
neniu motora (odhalená kovová časť mo-
tora vybitého vozidla) mimo akumulátora
a systému vstrekovania paliva.
VAROVANIE!
Nepripájajte štartovací kábel k zápor-
nému (–) kolíku vybitého akumulátora.
Výsledná elektrická iskra môže spôsobiť
výbuch akumulátora a zranenie osôb. Na
uzemnenie používajte iba na to určené
body a žiadne iné odkryté kovové časti.
5. Naštartujte vozidlo s dobíjacím akumulá-
torom, ponechajte ho naštartované na
voľnobeh niekoľko minút a potom naštar-
tujte vozidlo s vybitým akumulátorom.
VÝSTRAHA!
Motor vozidla s dobíjacím akumulátorom
neprevádzkujte pri otáčkach vyšších ako
2 000 ot/min, pretože to nepredstavuje
žiadny prínos pri dobíjaní, vedie k zbytoč-
nej spotrebe paliva a môže poškodiť mo-
tor vozidla s dobíjacím akumulátorom.
177

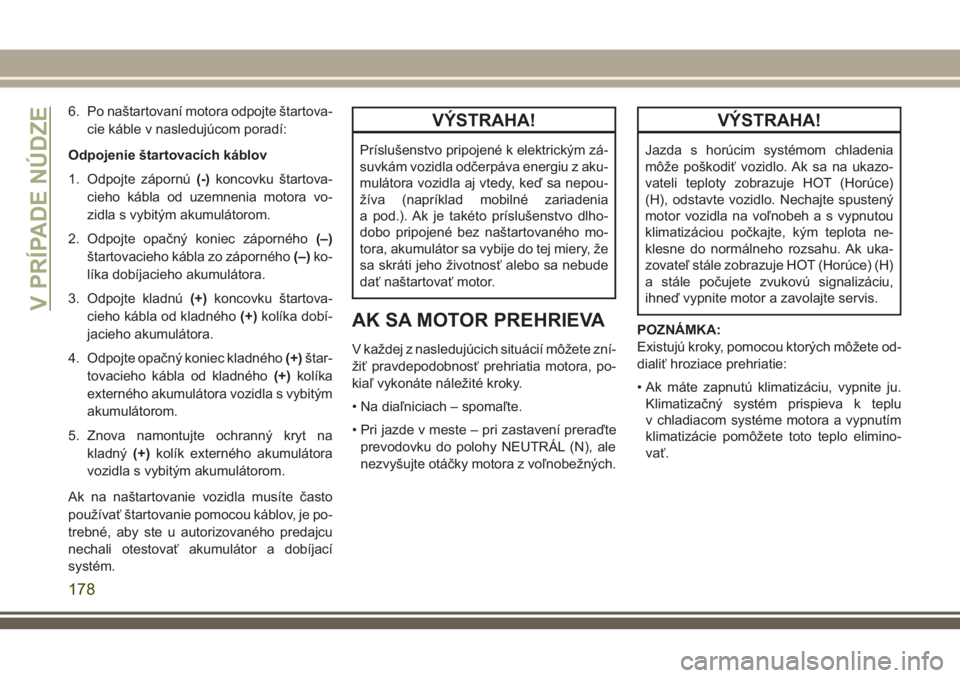

6. Po naštartovaní motora odpojte štartova-
cie káble v nasledujúcom poradí:
Odpojenie štartovacích káblov
1. Odpojte zápornú(-)koncovku štartova-
cieho kábla od uzemnenia motora vo-
zidla s vybitým akumulátorom.
2. Odpojte opačný koniec záporného(–)
štartovacieho kábla zo záporného(–)ko-
líka dobíjacieho akumulátora.
3. Odpojte kladnú(+)koncovku štartova-
cieho kábla od kladného(+)kolíka dobí-
jacieho akumulátora.
4. Odpojte opačný koniec kladného(+)štar-
tovacieho kábla od kladného(+)kolíka
externého akumulátora vozidla s vybitým
akumulátorom.
5. Znova namontujte ochranný kryt na
kladný(+)kolík externého akumulátora
vozidla s vybitým akumulátorom.
Ak na naštartovanie vozidla musíte často
používať štartovanie pomocou káblov, je po-
trebné, aby ste u autorizovaného predajcu
nechali otestovať akumulátor a dobíjací
systém.VÝSTRAHA!
Príslušenstvo pripojené k elektrickým zá-
suvkám vozidla odčerpáva energiu z aku-
mulátora vozidla aj vtedy, keď sa nepou-
žíva (napríklad mobilné zariadenia
a pod.). Ak je takéto príslušenstvo dlho-
dobo pripojené bez naštartovaného mo-
tora, akumulátor sa vybije do tej miery, že
sa skráti jeho životnosť alebo sa nebude
dať naštartovať motor.
AK SA MOTOR PREHRIEVA
V každej z nasledujúcich situácií môžete zní-
žiť pravdepodobnosť prehriatia motora, po-
kiaľ vykonáte náležité kroky.
• Na diaľniciach – spomaľte.
• Pri jazde v meste – pri zastavení preraďte
prevodovku do polohy NEUTRÁL (N), ale
nezvyšujte otáčky motora z voľnobežných.
VÝSTRAHA!
Jazda s horúcim systémom chladenia
môže poškodiť vozidlo. Ak sa na ukazo-
vateli teploty zobrazuje HOT (Horúce)
(H), odstavte vozidlo. Nechajte spustený
motor vozidla na voľnobeh a s vypnutou
klimatizáciou počkajte, kým teplota ne-
klesne do normálneho rozsahu. Ak uka-
zovateľ stále zobrazuje HOT (Horúce) (H)
a stále počujete zvukovú signalizáciu,
ihneď vypnite motor a zavolajte servis.
POZNÁMKA:
Existujú kroky, pomocou ktorých môžete od-
dialiť hroziace prehriatie:
• Ak máte zapnutú klimatizáciu, vypnite ju.
Klimatizačný systém prispieva k teplu
v chladiacom systéme motora a vypnutím
klimatizácie pomôžete toto teplo elimino-
vať.
V PRÍPADE NÚDZE
178
