2. Irrota kotelo korista painamalla lamppua
sisäänpäin ja vetämällä sitä korista
poispäin.
3. Kierrä istukkaa 1/4 kierrosta vastapäivään
ja irrota se kotelosta.
4. Vedä polttimo suoraan ulos istukasta ja
vaihda se.
Keskimmäinen yläjarruvalo (CHMSL)
Jarruvalo on asennettu kiinnikkeeseen, joka
jatkuu ylöspäin takaluukusta vararenkaan ta-
kaa. Jos se on huollettava, hanki LED-/
suojusyksikkö valtuutetulta jälleenmyyjältä.
1. Poista vararengas.
2.
Irrota neljä ruuvia, jotka pitävät lasia/
suojusta paikallaan vararenkaan telineessä.
3. Irrota johtosarja LED-suojuksen takaa.
SULAKKEET
VAROITUS!
• Kun vaihdat palanutta sulaketta, käytä
aina sopivaa vaihtosulaketta, jolla on
sama ampeeriluku kuin alkuperäisellä
sulakkeella. Älä koskaan vaihda sula-
ketta korkeamman ampeeriluvun sulak-
keeseen. Älä korvaa palanutta sulaketta
metallilangoilla tai muilla materiaa-
leilla. Jos oikeita sulakkeita ei käytetä,
seurauksena voi olla vakavia henkilöva-
hinkoja, tulipalo tai omaisuusvahinko.
VAROITUS!
• Varmista ennen sulakkeen vaihtamista,
että virta on katkaistu ja että kaikki muut
toiminnot on sammutettu.
• Jos vaihdettu sulake palaa, ota yhteys
valtuutettuun jälleenmyyjään.
• Jos turvallisuusjärjestelmien (turvatyy-
nyjärjestelmä, jarrujärjestelmä), voima-
laitejärjestelmien (moottorijärjestelmä,
vaihteistojärjestelmä) tai ohjausjärjes-
telmän yleinen suojasulake palaa, ota
yhteys valtuutettuun jälleenmyyjään.
Yleistä
Sulakkeet suojaavat sähköjärjestelmiä virta-
piikeiltä.
Jos laite ei toimi, tarkista lattasulakkeen si-
sällä oleva sulakelanka rikkoutumisen/
sulamisen varalta.
Huomaa myös, että jos virtaliitäntöjä käyte-
tään pidemmän aikaa moottorin ollessa sam-
mutettuna, ajoneuvon akun varaus voi tyhjen-
tyä.

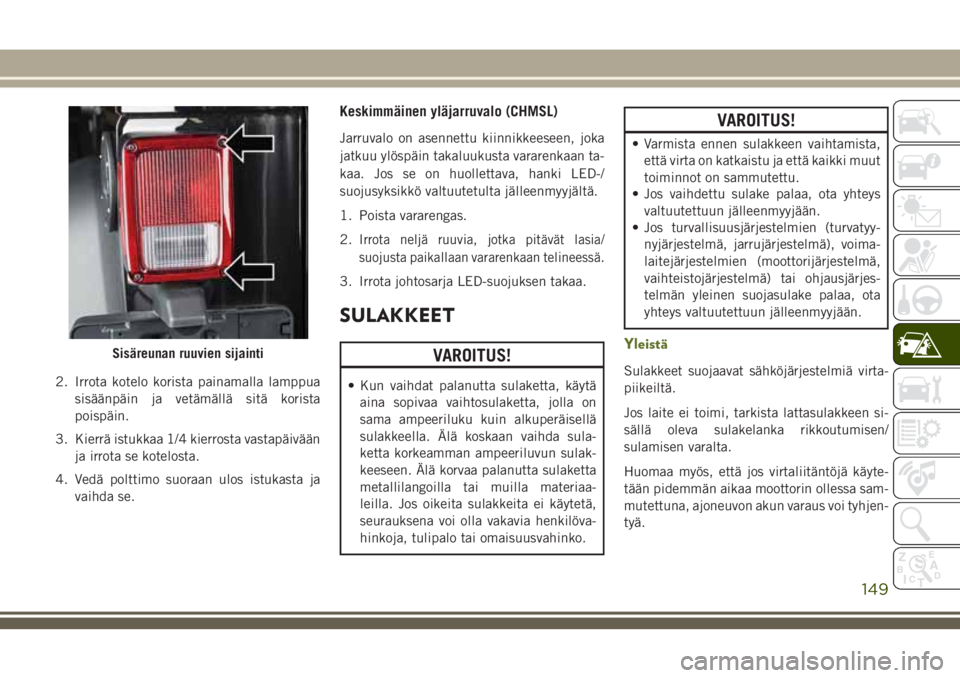

Sisäreunan ruuvien sijainti
149

Täysin integroitu virtamoduuli
Täysin integroitu virtamoduuli sijaitsee moot-
toritilassa akun lähellä. Tässä keskuksessa
on putkisulakkeita, pienoissulakkeita ja re-
leitä. Kunkin osan yksilöivä tarra on painettu
kannen sisäpuolelle.
Sulakepaikka Putkisulake Pienoissulake Kuvaus
J1 – – –
J2 30 A vaaleanpunainen – Jakovaihteiston moduuli
J3 – – –
J4 25 A läpinäkyvä – Kuljettajan oven liitäntä
J5 25 A läpinäkyvä – Matkustajan oven liitäntä
J6 40 A vihreä – Lukkiutumattoman jarrujärjestelmän (ABS) pumppu / Ajonvakautusjärjes-
telmä
J7 30 A vaaleanpunainen – Lukkiutumattoman jarrujärjestelmän (ABS) venttiili / Ajonvakautusjärjes-
telmä
Täysin integroitu virtamoduuli
HÄTÄTILANTEESSA
150

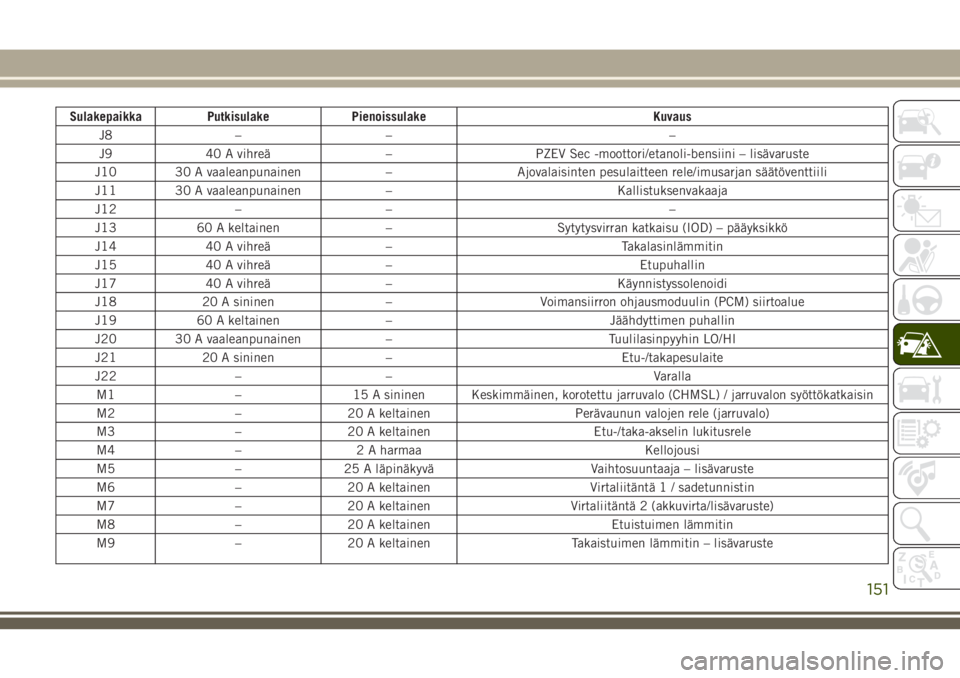

Sulakepaikka Putkisulake Pienoissulake Kuvaus
J8 – – –
J9 40 A vihreä – PZEV Sec -moottori/etanoli-bensiini – lisävaruste
J10 30 A vaaleanpunainen – Ajovalaisinten pesulaitteen rele/imusarjan säätöventtiili
J11 30 A vaaleanpunainen – Kallistuksenvakaaja
J12 – – –
J13 60 A keltainen – Sytytysvirran katkaisu (IOD) – pääyksikkö
J14 40 A vihreä – Takalasinlämmitin
J15 40 A vihreä – Etupuhallin
J17 40 A vihreä – Käynnistyssolenoidi
J18 20 A sininen – Voimansiirron ohjausmoduulin (PCM) siirtoalue
J19 60 A keltainen – Jäähdyttimen puhallin
J20 30 A vaaleanpunainen – Tuulilasinpyyhin LO/HI
J21 20 A sininen – Etu-/takapesulaite
J22 – – Varalla
M1 – 15 A sininen Keskimmäinen, korotettu jarruvalo (CHMSL) / jarruvalon syöttökatkaisin
M2 – 20 A keltainen Perävaunun valojen rele (jarruvalo)
M3 – 20 A keltainen Etu-/taka-akselin lukitusrele
M4 – 2 A harmaa Kellojousi
M5 – 25 A läpinäkyvä Vaihtosuuntaaja – lisävaruste
M6 – 20 A keltainen Virtaliitäntä 1 / sadetunnistin
M7 – 20 A keltainen Virtaliitäntä 2 (akkuvirta/lisävaruste)
M8 – 20 A keltainen Etuistuimen lämmitin
M9 – 20 A keltainen Takaistuimen lämmitin – lisävaruste
151

Sulakepaikka Putkisulake Pienoissulake Kuvaus
M10 – 15 A sininen Sytytysvirran katkaisu – ajoneuvon viihdejärjestelmä, digitaalinen satelliit-
tivastaanotin (SDARS), DVD, handsfree-moduuli, RADIO, antenni, autotal-
lin oven avauslaite, peilivalo
M11 – 10 A punainen (Sytytysvirran katkaisu) ilmastointijärjestelmä, konepellin alla oleva
lamppu
M12 – 30 A vihreä Vahvistin
M13 – 20 A keltainen Sytytysvirran katkaisu – matkustamon liitäntä, langaton ohjausmoduuli,
HÄLYTIN, monitoiminen ohjauskytkin
M14 – 20 A keltainen Perävaunun hinaaminen (vain vientimallit)
M15 – 20 A keltainen Ilmastointijärjestelmä, taustapeili, matkustamon liitäntä, jakovaihteiston
kytkin, monitoiminen ohjauskytkin, rengaspaineen valvonta, hehkutulppa-
moduuli – vain vientiin tarkoitetut dieselmallit
M16 – 10 A punainen Turvatyynymoduuli
M17 – 15 A sininen Vasemman takavalon / rekisterikilven valon / pysäköintivalon lamppu
M18 – 15 A sininen Oikean takavalon/pysäköintivalon/ajovalon lamppu
M19 – 25 A läpinäkyvä Automaattinen pysäytys (ASD 1 ja 2)
M20 – 15 A sininen Matkustamon sisävalo, kytkinryhmä
M21 – 20 A keltainen Automaattinen pysäytys (ASD 3)
M22 – 10 A punainen Oikeanpuoleinen äänitorvi (HI/LOW)
M23 – 10 A punainen Vasemmanpuoleinen äänitorvi (HI/LOW)
M24 – 25 A läpinäkyvä Takalasinpyyhin
M25 – 20 A keltainen Polttoainepumppu, dieselin nostopumppu – vain vientimallit
M26 – 10 A punainen Sähkötoimisten ikkunoiden kytkin, kuljettajan ikkunan kytkin
M27 – 10 A punainen Virtalukon virransyöttö, langaton moduuli
HÄTÄTILANTEESSA
152

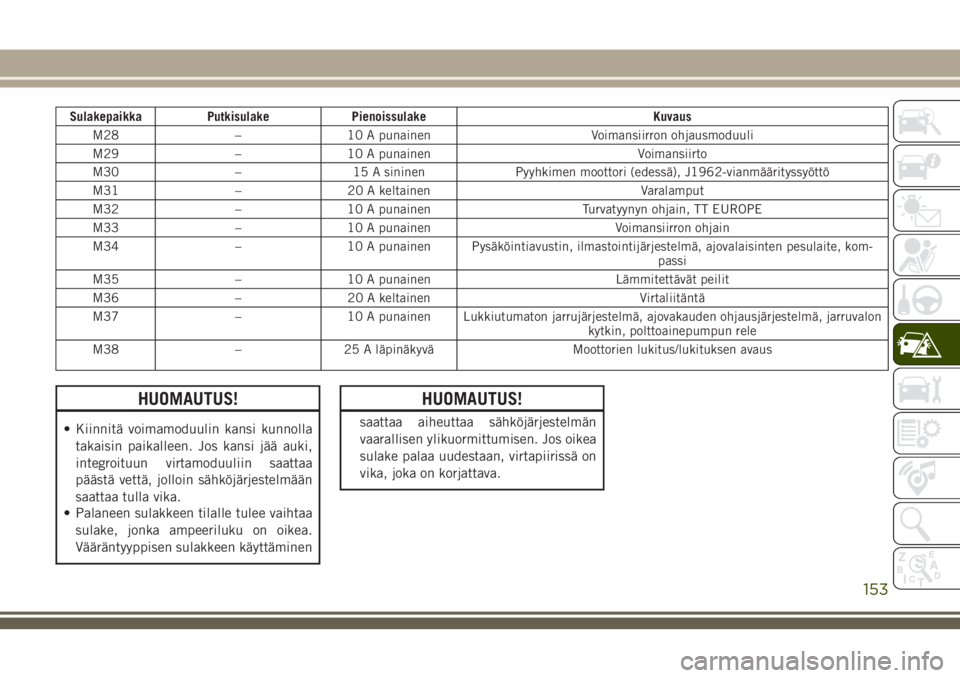

Sulakepaikka Putkisulake Pienoissulake Kuvaus
M28 – 10 A punainen Voimansiirron ohjausmoduuli
M29 – 10 A punainen Voimansiirto
M30 – 15 A sininen Pyyhkimen moottori (edessä), J1962-vianmäärityssyöttö
M31 – 20 A keltainen Varalamput
M32 – 10 A punainen Turvatyynyn ohjain, TT EUROPE
M33 – 10 A punainen Voimansiirron ohjain
M34 – 10 A punainen Pysäköintiavustin, ilmastointijärjestelmä, ajovalaisinten pesulaite, kom-
passi
M35 – 10 A punainen Lämmitettävät peilit
M36 – 20 A keltainen Virtaliitäntä
M37 – 10 A punainen Lukkiutumaton jarrujärjestelmä, ajovakauden ohjausjärjestelmä, jarruvalon
kytkin, polttoainepumpun rele
M38 – 25 A läpinäkyvä Moottorien lukitus/lukituksen avaus
HUOMAUTUS!
• Kiinnitä voimamoduulin kansi kunnolla
takaisin paikalleen. Jos kansi jää auki,
integroituun virtamoduuliin saattaa
päästä vettä, jolloin sähköjärjestelmään
saattaa tulla vika.
• Palaneen sulakkeen tilalle tulee vaihtaa
sulake, jonka ampeeriluku on oikea.
Vääräntyyppisen sulakkeen käyttäminen
HUOMAUTUS!
saattaa aiheuttaa sähköjärjestelmän
vaarallisen ylikuormittumisen. Jos oikea
sulake palaa uudestaan, virtapiirissä on
vika, joka on korjattava.
153

NOSTAMINEN JA
RENKAIDEN VAIHTO
VAROITUS!
• Älä vaihda rengasta ajoneuvon liiken-
teen puoleisella sivulla. Siirry riittävän
kauaksi tiestä, jotta ohi kulkevat ajoneu-
vot eivät vaaranna turvallisuuttasi, kun
käytät tunkkia tai vaihdat rengasta.
• Tunkilla nostetun ajoneuvon alla olemi-
nen on vaarallista. Ajoneuvo saattaa
luiskahtaa tunkin päältä ja pudota pääl-
lesi. Voit rusentua. Huolehdi siitä, että
mikään ruumiinosasi ei ole tunkilla nos-
tetun ajoneuvon alla. Jos sinun on pääs-
tävä nostetun ajoneuvon alle, vie ajo-
neuvo huoltoon, jossa se voidaan nostaa
nostolaitteella.
• Älä koskaan käynnistä tai käytä mootto-
ria, kun ajoneuvo on tunkin päällä.
• Tunkki on suunniteltu ajoneuvon nos-
toon ainoastaan renkaiden vaihtamista
varten. Tunkkia ei saa käyttää ajoneuvon
nostoon huoltotoimenpiteitä varten. Ajo-
neuvoa voi nostaa tunkilla ainoastaan
VAROITUS!
tasaisella ja kiinteällä pinnalla. Vältä jäi-
siä ja liukkaita alueita.

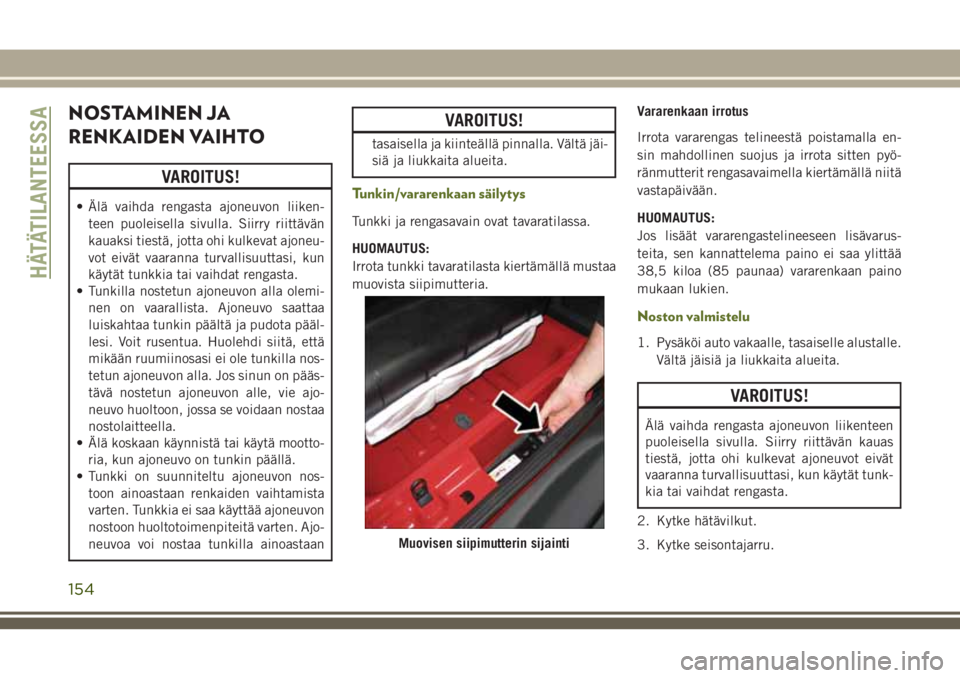

Tunkin/vararenkaan säilytys
Tunkki ja rengasavain ovat tavaratilassa.
HUOMAUTUS:
Irrota tunkki tavaratilasta kiertämällä mustaa
muovista siipimutteria.Vararenkaan irrotus
Irrota vararengas telineestä poistamalla en-
sin mahdollinen suojus ja irrota sitten pyö-
ränmutterit rengasavaimella kiertämällä niitä
vastapäivään.
HUOMAUTUS:
Jos lisäät vararengastelineeseen lisävarus-
teita, sen kannattelema paino ei saa ylittää
38,5 kiloa (85 paunaa) vararenkaan paino
mukaan lukien.
Noston valmistelu
1. Pysäköi auto vakaalle, tasaiselle alustalle.
Vältä jäisiä ja liukkaita alueita.
VAROITUS!
Älä vaihda rengasta ajoneuvon liikenteen
puoleisella sivulla. Siirry riittävän kauas
tiestä, jotta ohi kulkevat ajoneuvot eivät
vaaranna turvallisuuttasi, kun käytät tunk-
kia tai vaihdat rengasta.
2. Kytke hätävilkut.
3. Kytke seisontajarru.
Muovisen siipimutterin sijainti
HÄTÄTILANTEESSA
154

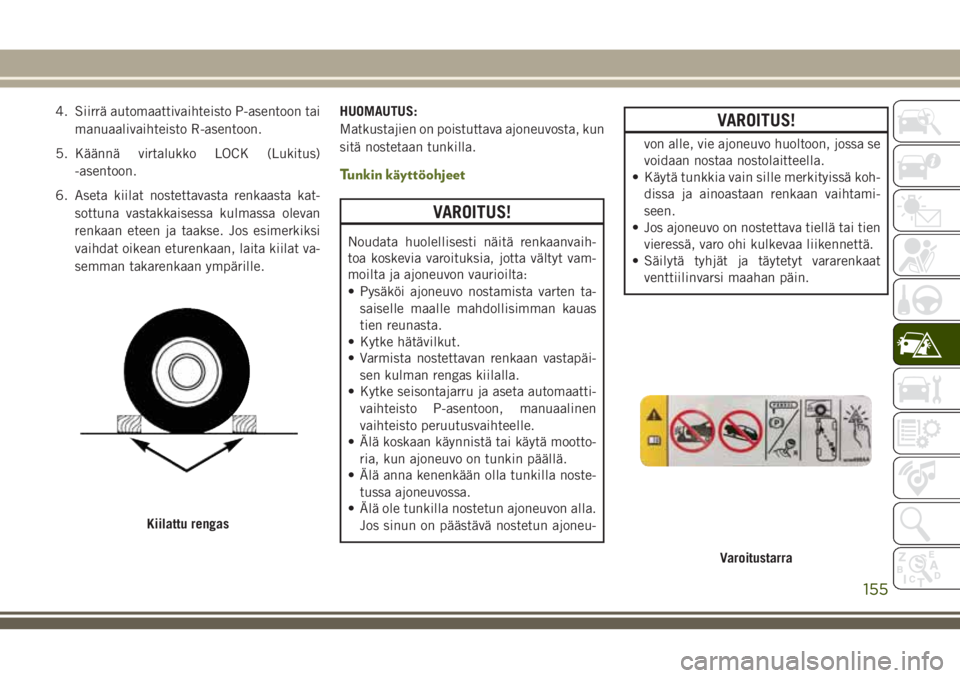

4. Siirrä automaattivaihteisto P-asentoon tai
manuaalivaihteisto R-asentoon.
5. Käännä virtalukko LOCK (Lukitus)
-asentoon.
6. Aseta kiilat nostettavasta renkaasta kat-
sottuna vastakkaisessa kulmassa olevan
renkaan eteen ja taakse. Jos esimerkiksi
vaihdat oikean eturenkaan, laita kiilat va-
semman takarenkaan ympärille.HUOMAUTUS:
Matkustajien on poistuttava ajoneuvosta, kun
sitä nostetaan tunkilla.
Tunkin käyttöohjeet
VAROITUS!
Noudata huolellisesti näitä renkaanvaih-
toa koskevia varoituksia, jotta vältyt vam-
moilta ja ajoneuvon vaurioilta:
• Pysäköi ajoneuvo nostamista varten ta-
saiselle maalle mahdollisimman kauas
tien reunasta.
• Kytke hätävilkut.
• Varmista nostettavan renkaan vastapäi-
sen kulman rengas kiilalla.
• Kytke seisontajarru ja aseta automaatti-
vaihteisto P-asentoon, manuaalinen
vaihteisto peruutusvaihteelle.
• Älä koskaan käynnistä tai käytä mootto-
ria, kun ajoneuvo on tunkin päällä.
• Älä anna kenenkään olla tunkilla noste-
tussa ajoneuvossa.
• Älä ole tunkilla nostetun ajoneuvon alla.
Jos sinun on päästävä nostetun ajoneu-
VAROITUS!
von alle, vie ajoneuvo huoltoon, jossa se
voidaan nostaa nostolaitteella.
• Käytä tunkkia vain sille merkityissä koh-
dissa ja ainoastaan renkaan vaihtami-
seen.
• Jos ajoneuvo on nostettava tiellä tai tien
vieressä, varo ohi kulkevaa liikennettä.
• Säilytä tyhjät ja täytetyt vararenkaat
venttiilinvarsi maahan päin.
Kiilattu rengas
Varoitustarra
155

HUOMAUTUS!
Älä nosta ajoneuvoa tunkilla muista kuin
osoitetuista kohdista.
1. Ota vararengas, tunkki ja työkalut
säilytyksestä.
2. Löysää, mutta älä irrota, pyöränmutterit
kääntämällä niitä yksi kierros vasem-
malle, kun pyörä on edelleen maata
vasten.
3. Kokoa tunkki ja nostotyökalut. Yhdistä
tunkin kahva jatkovarteen ja sitten
rengasavaimeen.

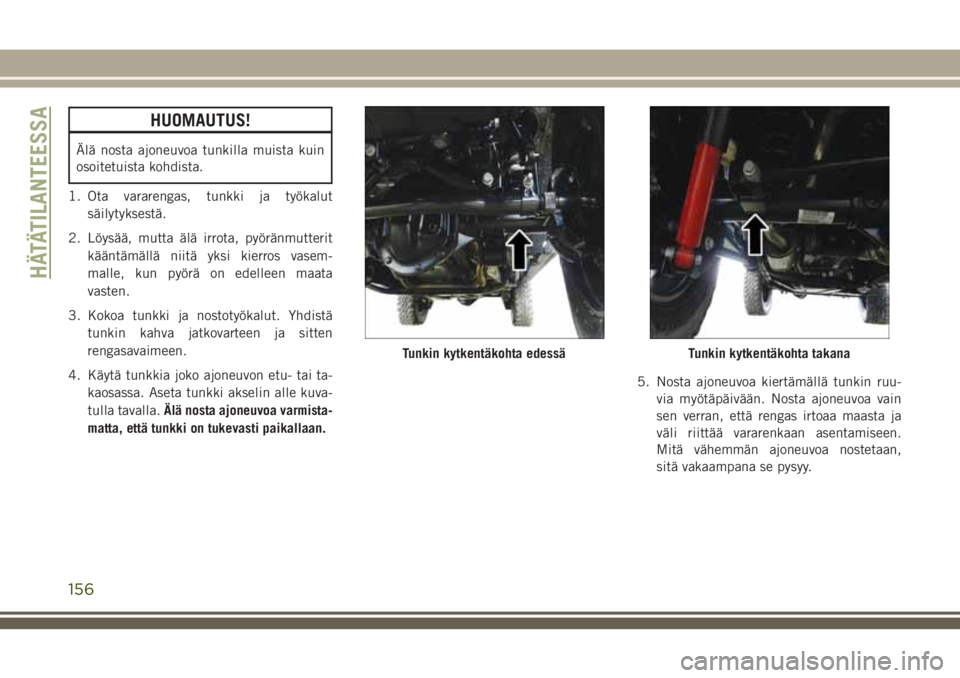

4. Käytä tunkkia joko ajoneuvon etu- tai ta-
kaosassa. Aseta tunkki akselin alle kuva-
tulla tavalla.Älä nosta ajoneuvoa varmista-
matta, että tunkki on tukevasti paikallaan.5. Nosta ajoneuvoa kiertämällä tunkin ruu-
via myötäpäivään. Nosta ajoneuvoa vain
sen verran, että rengas irtoaa maasta ja
väli riittää vararenkaan asentamiseen.
Mitä vähemmän ajoneuvoa nostetaan,
sitä vakaampana se pysyy.
Tunkin kytkentäkohta edessäTunkin kytkentäkohta takana
HÄTÄTILANTEESSA
156

VAROITUS!
Jos ajoneuvoa nostetaan tarpeettoman kor-
kealle, sen vakaus heikkenee. Se voi luis-
kahtaa tunkin päältä ja vahingoittaa lä-
hellä olevia. Nosta ajoneuvoa vain sen
verran, että voit irrottaa renkaan.
6. Poista pyöränmutterit ja pyörä.
7. Aseta vararengas paikalleen ja kiinnitä
mutterit niiden kartiomainen pää pyörää
kohti. Kiristä pyöränmuttereita kevyesti
myötäpäivään.
VAROITUS!
Jotta ajoneuvo ei luiskahtaisi tunkin
päältä, kiristä mutterit lopulliseen tiuk-
kuuteen vasta, kun ajoneuvo on laskettu
maahan. Tämän varoituksen noudatta-
matta jättäminen voi johtaa vakaviin vam-
moihin.8. Laske ajoneuvo kääntämällä tunkin ruuvia
vasemmalle ja poistamalla tunkki.
9. Kiristä pyöränmutterit lopulliseen tiuk-
kuuteen. Paina avainta alaspäin kiristäes-
säsi muttereita. Näin saat käyttöön lisää

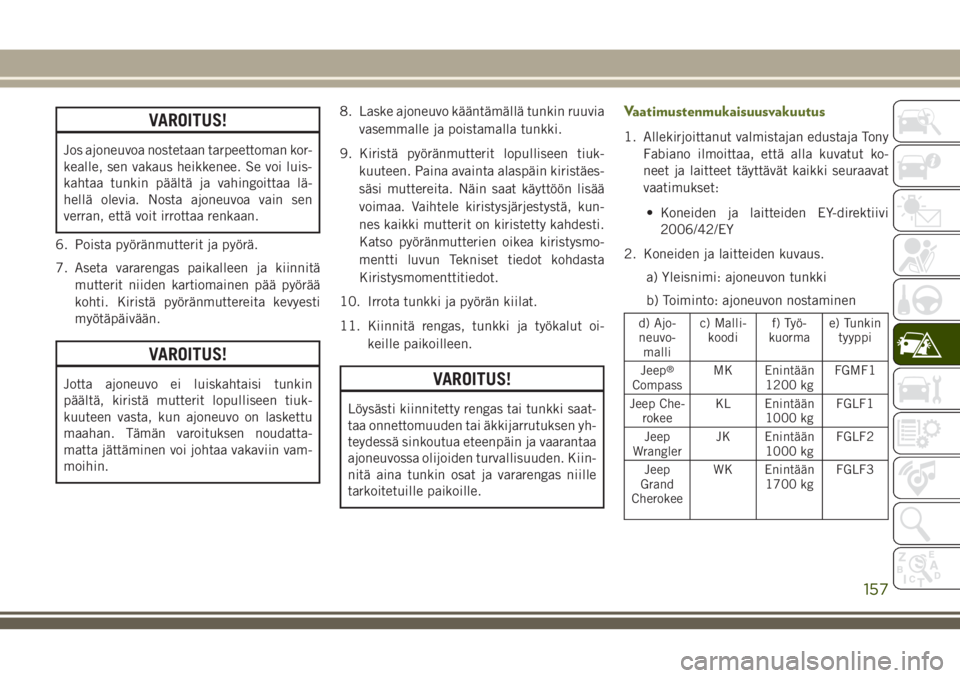

voimaa. Vaihtele kiristysjärjestystä, kun-
nes kaikki mutterit on kiristetty kahdesti.
Katso pyöränmutterien oikea kiristysmo-
mentti luvun Tekniset tiedot kohdasta
Kiristysmomenttitiedot.
10. Irrota tunkki ja pyörän kiilat.
11. Kiinnitä rengas, tunkki ja työkalut oi-
keille paikoilleen.VAROITUS!
Löysästi kiinnitetty rengas tai tunkki saat-
taa onnettomuuden tai äkkijarrutuksen yh-
teydessä sinkoutua eteenpäin ja vaarantaa
ajoneuvossa olijoiden turvallisuuden. Kiin-
nitä aina tunkin osat ja vararengas niille
tarkoitetuille paikoille.
Vaatimustenmukaisuusvakuutus
1. Allekirjoittanut valmistajan edustaja Tony
Fabiano ilmoittaa, että alla kuvatut ko-
neet ja laitteet täyttävät kaikki seuraavat
vaatimukset:
• Koneiden ja laitteiden EY-direktiivi
2006/42/EY
2. Koneiden ja laitteiden kuvaus.
a) Yleisnimi: ajoneuvon tunkki
b) Toiminto: ajoneuvon nostaminen
d) Ajo-
neuvo-
mallic) Malli-
koodif) Työ-
kuormae) Tunkin
tyyppi
Jeep
®
CompassMK Enintään
1200 kgFGMF1
Jeep Che-
rokeeKL Enintään
1000 kgFGLF1
Jeep
WranglerJK Enintään
1000 kgFGLF2
Jeep
Grand
CherokeeWK Enintään
1700 kgFGLF3
157

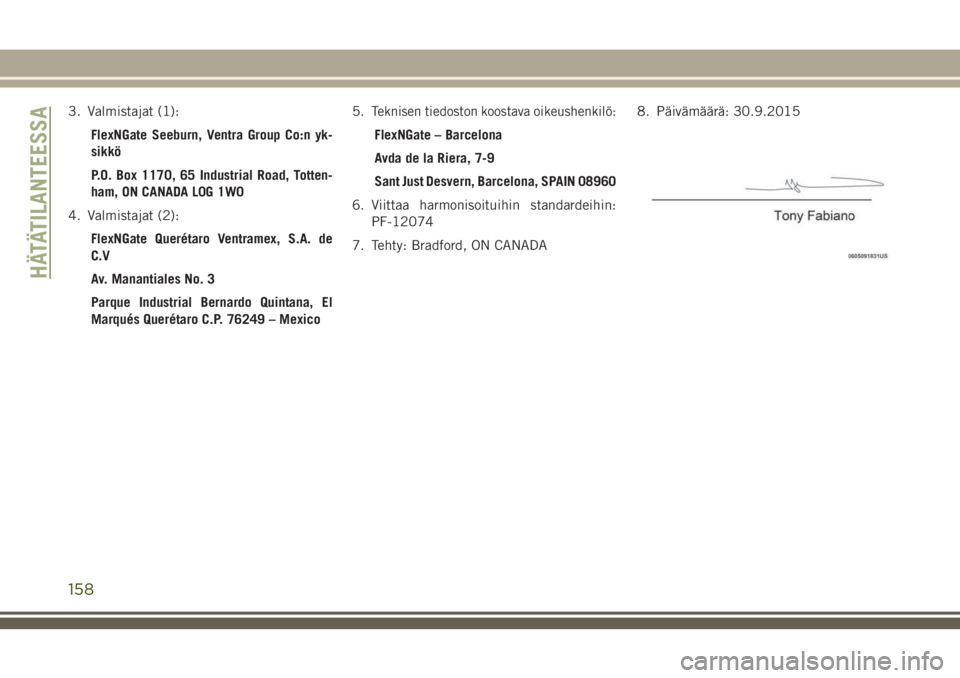

3. Valmistajat (1):
FlexNGate Seeburn, Ventra Group Co:n yk-
sikkö
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
4. Valmistajat (2):
FlexNGate Querétaro Ventramex, S.A. de
C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico5.Teknisen tiedoston koostava oikeushenkilö:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN 08960
6. Viittaa harmonisoituihin standardeihin:
PF-12074
7. Tehty: Bradford, ON CANADA8. Päivämäärä: 30.9.2015
HÄTÄTILANTEESSA
158
