JEEP WRANGLER 2DOORS 2018 Betriebsanleitung (in German)
Manufacturer: JEEP, Model Year: 2018, Model line: WRANGLER 2DOORS, Model: JEEP WRANGLER 2DOORS 2018Pages: 396, PDF-Größe: 6.21 MB
Page 211 of 396

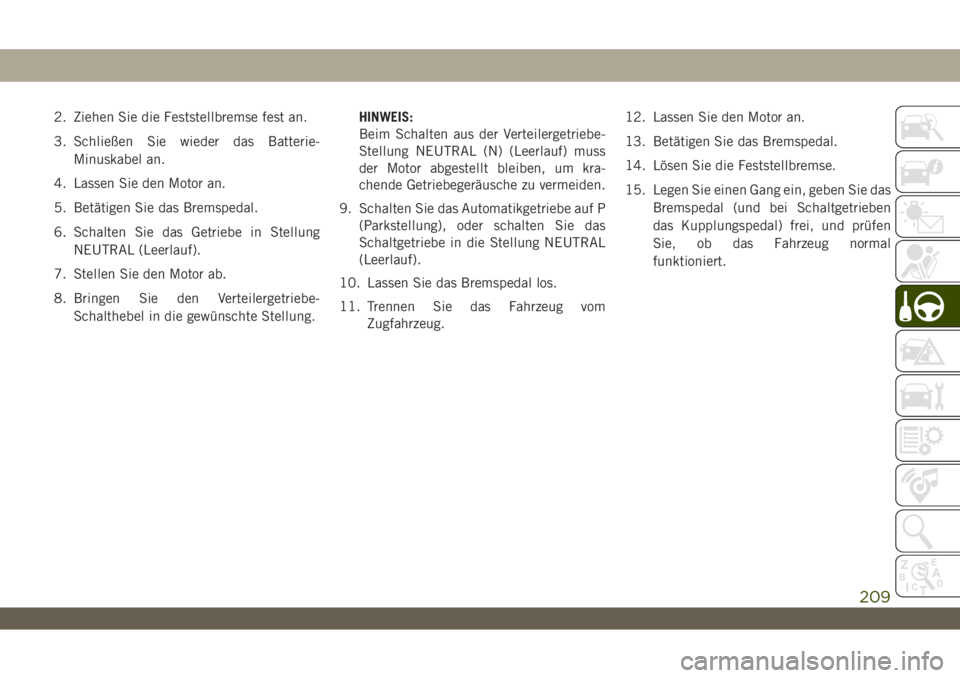

2. Ziehen Sie die Feststellbremse fest an.
3. Schließen Sie wieder das Batterie-
Minuskabel an.
4. Lassen Sie den Motor an.
5. Betätigen Sie das Bremspedal.
6. Schalten Sie das Getriebe in Stellung
NEUTRAL (Leerlauf).
7. Stellen Sie den Motor ab.
8. Bringen Sie den Verteilergetriebe-
Schalthebel in die gewünschte Stellung.HINWEIS:
Beim Schalten aus der Verteilergetriebe-
Stellung NEUTRAL (N) (Leerlauf) muss
der Motor abgestellt bleiben, um kra-
chende Getriebegeräusche zu vermeiden.
9. Schalten Sie das Automatikgetriebe auf P
(Parkstellung), oder schalten Sie das
Schaltgetriebe in die Stellung NEUTRAL
(Leerlauf).
10. Lassen Sie das Bremspedal los.
11. Trennen Sie das Fahrzeug vom
Zugfahrzeug.12. Lassen Sie den Motor an.
13. Betätigen Sie das Bremspedal.
14. Lösen Sie die Feststellbremse.
15. Legen Sie einen Gang ein, geben Sie das
Bremspedal (und bei Schaltgetrieben
das Kupplungspedal) frei, und prüfen
Sie, ob das Fahrzeug normal
funktioniert.
209
Page 212 of 396

210
Page 213 of 396

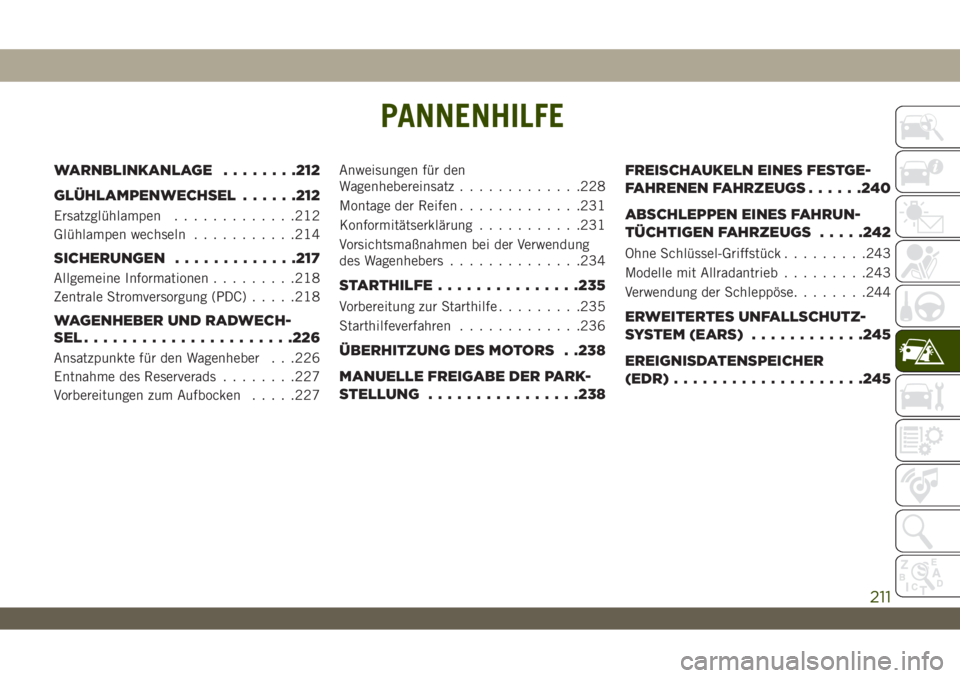

PANNENHILFE
WARNBLINKANLAGE........212
GLÜHLAMPENWECHSEL......212
Ersatzglühlampen.............212
Glühlampen wechseln...........214
SICHERUNGEN.............217
Allgemeine Informationen.........218
Zentrale Stromversorgung (PDC).....218
WAGENHEBER UND RADWECH-
SEL......................226
Ansatzpunkte für den Wagenheber . . .226
Entnahme des Reserverads........227
Vorbereitungen zum Aufbocken.....227Anweisungen für den
Wagenhebereinsatz.............228
Montage der Reifen.............231
Konformitätserklärung...........231
Vorsichtsmaßnahmen bei der Verwendung
des Wagenhebers..............234
STARTHILFE...............235
Vorbereitung zur Starthilfe.........235
Starthilfeverfahren.............236
ÜBERHITZUNG DES MOTORS . .238
MANUELLE FREIGABE DER PARK-
STELLUNG................238FREISCHAUKELN EINES FESTGE-
FAHRENEN FAHRZEUGS......240
ABSCHLEPPEN EINES FAHRUN-
TÜCHTIGEN FAHRZEUGS.....242
Ohne Schlüssel-Griffstück.........243
Modelle mit Allradantrieb.........243
Verwendung der Schleppöse........244
ERWEITERTES UNFALLSCHUTZ-
SYSTEM (EARS)............245
EREIGNISDATENSPEICHER
(EDR)....................245
PANNENHILFE
211
Page 214 of 396

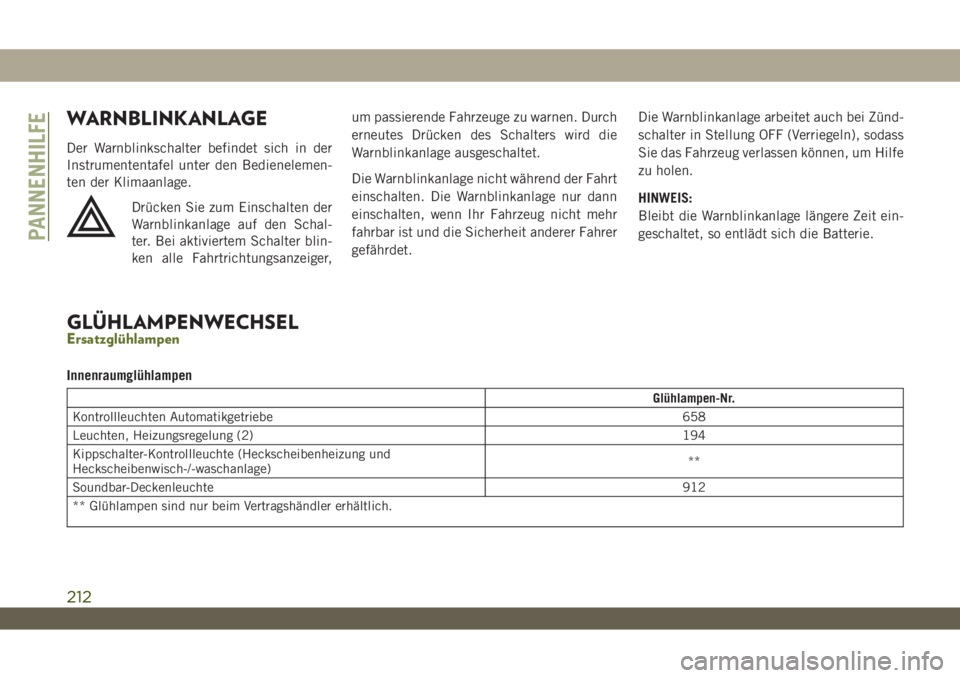

WARNBLINKANLAGE
Der Warnblinkschalter befindet sich in der
Instrumententafel unter den Bedienelemen-
ten der Klimaanlage.
Drücken Sie zum Einschalten der
Warnblinkanlage auf den Schal-
ter. Bei aktiviertem Schalter blin-
ken alle Fahrtrichtungsanzeiger,um passierende Fahrzeuge zu warnen. Durch
erneutes Drücken des Schalters wird die
Warnblinkanlage ausgeschaltet.
Die Warnblinkanlage nicht während der Fahrt
einschalten. Die Warnblinkanlage nur dann
einschalten, wenn Ihr Fahrzeug nicht mehr
fahrbar ist und die Sicherheit anderer Fahrer
gefährdet.Die Warnblinkanlage arbeitet auch bei Zünd-
schalter in Stellung OFF (Verriegeln), sodass
Sie das Fahrzeug verlassen können, um Hilfe
zu holen.
HINWEIS:
Bleibt die Warnblinkanlage längere Zeit ein-
geschaltet, so entlädt sich die Batterie.
GLÜHLAMPENWECHSELErsatzglühlampen
Innenraumglühlampen
Glühlampen-Nr.
Kontrollleuchten Automatikgetriebe 658
Leuchten, Heizungsregelung (2)194
Kippschalter-Kontrollleuchte (Heckscheibenheizung und
Heckscheibenwisch-/-waschanlage)**
Soundbar-Deckenleuchte912
** Glühlampen sind nur beim Vertragshändler erhältlich.
PANNENHILFE
212
Page 215 of 396

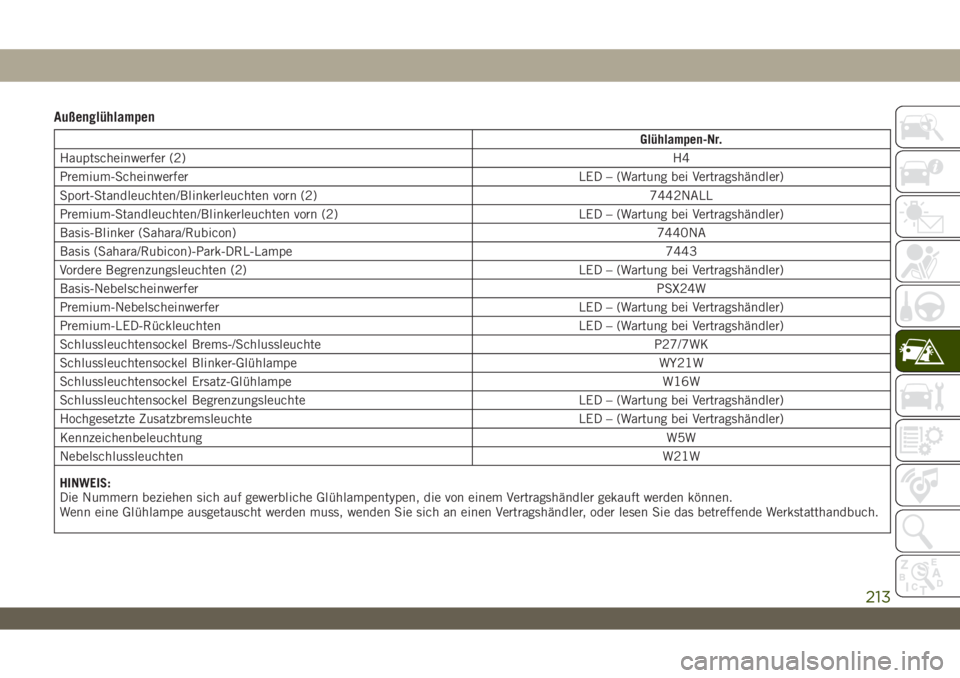

Außenglühlampen
Glühlampen-Nr.
Hauptscheinwerfer (2)H4
Premium-Scheinwerfer LED – (Wartung bei Vertragshändler)
Sport-Standleuchten/Blinkerleuchten vorn (2) 7442NALL
Premium-Standleuchten/Blinkerleuchten vorn (2) LED – (Wartung bei Vertragshändler)
Basis-Blinker (Sahara/Rubicon)7440NA
Basis (Sahara/Rubicon)-Park-DRL-Lampe 7443
Vordere Begrenzungsleuchten (2) LED – (Wartung bei Vertragshändler)
Basis-NebelscheinwerferPSX24W
Premium-Nebelscheinwerfer LED – (Wartung bei Vertragshändler)
Premium-LED-Rückleuchten LED – (Wartung bei Vertragshändler)
Schlussleuchtensockel Brems-/Schlussleuchte P27/7WK
Schlussleuchtensockel Blinker-Glühlampe WY21W
Schlussleuchtensockel Ersatz-Glühlampe W16W
Schlussleuchtensockel Begrenzungsleuchte LED – (Wartung bei Vertragshändler)
Hochgesetzte Zusatzbremsleuchte LED – (Wartung bei Vertragshändler)
KennzeichenbeleuchtungW5W
NebelschlussleuchtenW21W
HINWEIS:
Die Nummern beziehen sich auf gewerbliche Glühlampentypen, die von einem Vertragshändler gekauft werden können.
Wenn eine Glühlampe ausgetauscht werden muss, wenden Sie sich an einen Vertragshändler, oder lesen Sie das betreffende Werkstatthandbuch.
213
Page 216 of 396

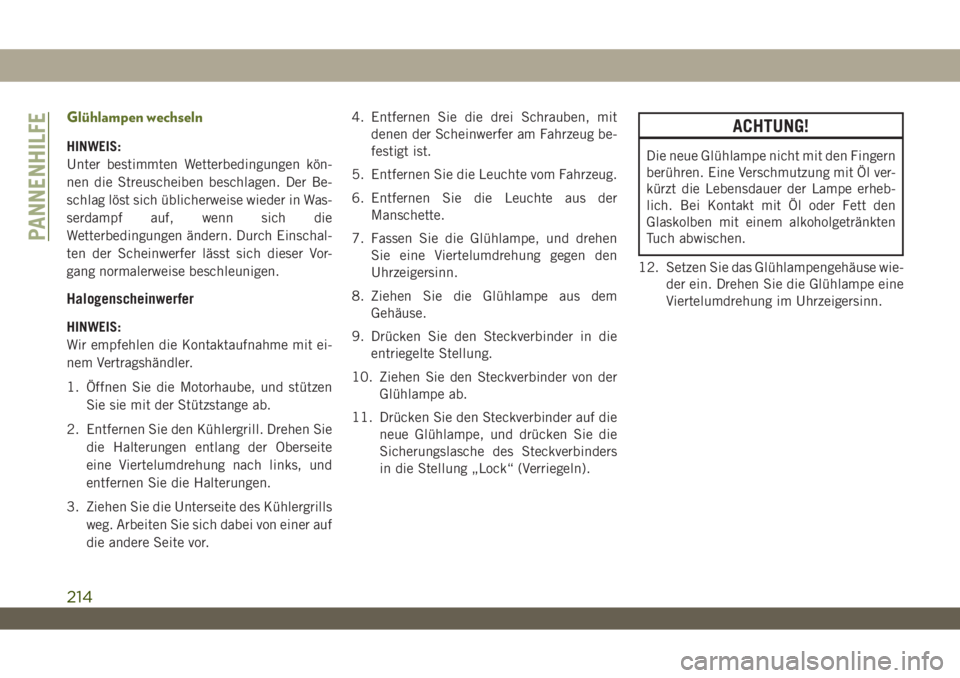

Glühlampen wechseln
HINWEIS:
Unter bestimmten Wetterbedingungen kön-
nen die Streuscheiben beschlagen. Der Be-
schlag löst sich üblicherweise wieder in Was-
serdampf auf, wenn sich die
Wetterbedingungen ändern. Durch Einschal-
ten der Scheinwerfer lässt sich dieser Vor-
gang normalerweise beschleunigen.
Halogenscheinwerfer
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit ei-
nem Vertragshändler.
1. Öffnen Sie die Motorhaube, und stützen
Sie sie mit der Stützstange ab.
2. Entfernen Sie den Kühlergrill. Drehen Sie
die Halterungen entlang der Oberseite
eine Viertelumdrehung nach links, und
entfernen Sie die Halterungen.
3. Ziehen Sie die Unterseite des Kühlergrills
weg. Arbeiten Sie sich dabei von einer auf
die andere Seite vor.4. Entfernen Sie die drei Schrauben, mit
denen der Scheinwerfer am Fahrzeug be-
festigt ist.
5. Entfernen Sie die Leuchte vom Fahrzeug.
6. Entfernen Sie die Leuchte aus der
Manschette.
7. Fassen Sie die Glühlampe, und drehen
Sie eine Viertelumdrehung gegen den
Uhrzeigersinn.
8. Ziehen Sie die Glühlampe aus dem
Gehäuse.
9. Drücken Sie den Steckverbinder in die
entriegelte Stellung.
10. Ziehen Sie den Steckverbinder von der
Glühlampe ab.
11. Drücken Sie den Steckverbinder auf die
neue Glühlampe, und drücken Sie die
Sicherungslasche des Steckverbinders
in die Stellung „Lock“ (Verriegeln).
ACHTUNG!
Die neue Glühlampe nicht mit den Fingern
berühren. Eine Verschmutzung mit Öl ver-
kürzt die Lebensdauer der Lampe erheb-
lich. Bei Kontakt mit Öl oder Fett den
Glaskolben mit einem alkoholgetränkten
Tuch abwischen.
12. Setzen Sie das Glühlampengehäuse wie-
der ein. Drehen Sie die Glühlampe eine
Viertelumdrehung im Uhrzeigersinn.
PANNENHILFE
214
Page 217 of 396

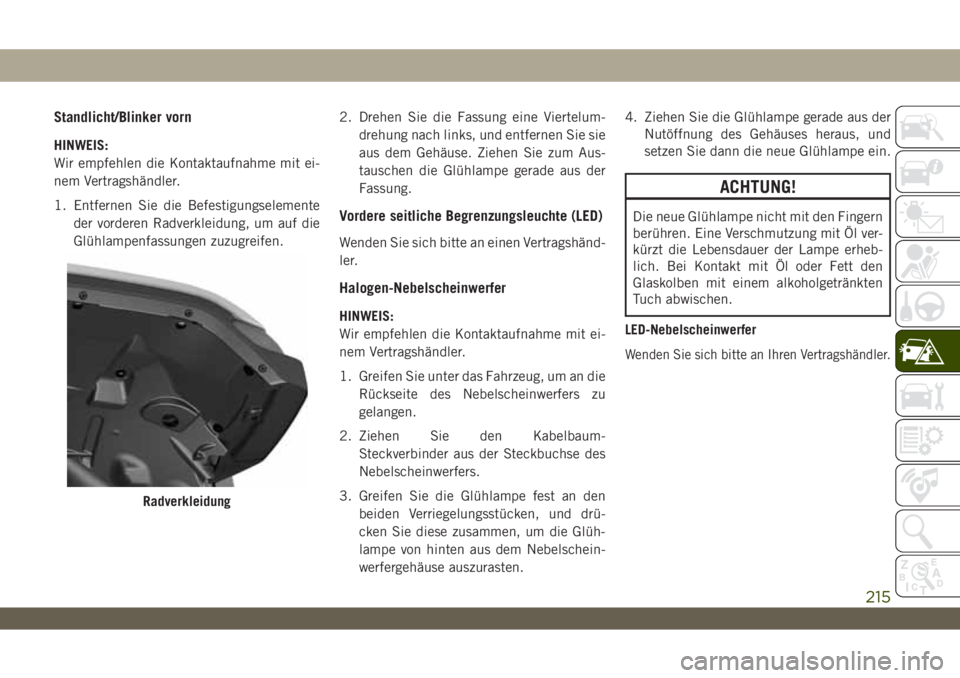

Standlicht/Blinker vorn
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit ei-
nem Vertragshändler.
1. Entfernen Sie die Befestigungselemente
der vorderen Radverkleidung, um auf die
Glühlampenfassungen zuzugreifen.2. Drehen Sie die Fassung eine Viertelum-
drehung nach links, und entfernen Sie sie
aus dem Gehäuse. Ziehen Sie zum Aus-
tauschen die Glühlampe gerade aus der
Fassung.
Vordere seitliche Begrenzungsleuchte (LED)
Wenden Sie sich bitte an einen Vertragshänd-
ler.
Halogen-Nebelscheinwerfer
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit ei-
nem Vertragshändler.
1. Greifen Sie unter das Fahrzeug, um an die
Rückseite des Nebelscheinwerfers zu
gelangen.
2. Ziehen Sie den Kabelbaum-
Steckverbinder aus der Steckbuchse des
Nebelscheinwerfers.
3. Greifen Sie die Glühlampe fest an den
beiden Verriegelungsstücken, und drü-
cken Sie diese zusammen, um die Glüh-
lampe von hinten aus dem Nebelschein-
werfergehäuse auszurasten.4. Ziehen Sie die Glühlampe gerade aus der
Nutöffnung des Gehäuses heraus, und
setzen Sie dann die neue Glühlampe ein.
ACHTUNG!
Die neue Glühlampe nicht mit den Fingern
berühren. Eine Verschmutzung mit Öl ver-
kürzt die Lebensdauer der Lampe erheb-
lich. Bei Kontakt mit Öl oder Fett den
Glaskolben mit einem alkoholgetränkten
Tuch abwischen.
LED-Nebelscheinwerfer
Wenden Sie sich bitte an Ihren Vertragshändler.
Radverkleidung
215
Page 218 of 396

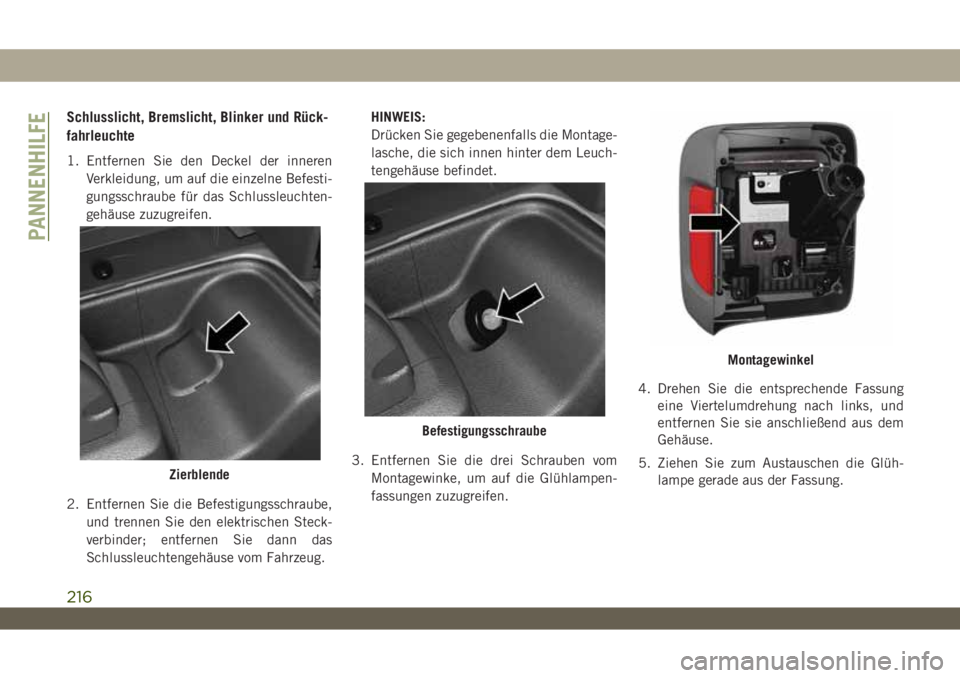

Schlusslicht, Bremslicht, Blinker und Rück-
fahrleuchte
1. Entfernen Sie den Deckel der inneren
Verkleidung, um auf die einzelne Befesti-
gungsschraube für das Schlussleuchten-
gehäuse zuzugreifen.
2. Entfernen Sie die Befestigungsschraube,
und trennen Sie den elektrischen Steck-
verbinder; entfernen Sie dann das
Schlussleuchtengehäuse vom Fahrzeug.HINWEIS:
Drücken Sie gegebenenfalls die Montage-
lasche, die sich innen hinter dem Leuch-
tengehäuse befindet.
3. Entfernen Sie die drei Schrauben vom
Montagewinke, um auf die Glühlampen-
fassungen zuzugreifen.4. Drehen Sie die entsprechende Fassung
eine Viertelumdrehung nach links, und
entfernen Sie sie anschließend aus dem
Gehäuse.
5. Ziehen Sie zum Austauschen die Glüh-
lampe gerade aus der Fassung.
Zierblende
Befestigungsschraube
Montagewinkel
PANNENHILFE
216
Page 219 of 396

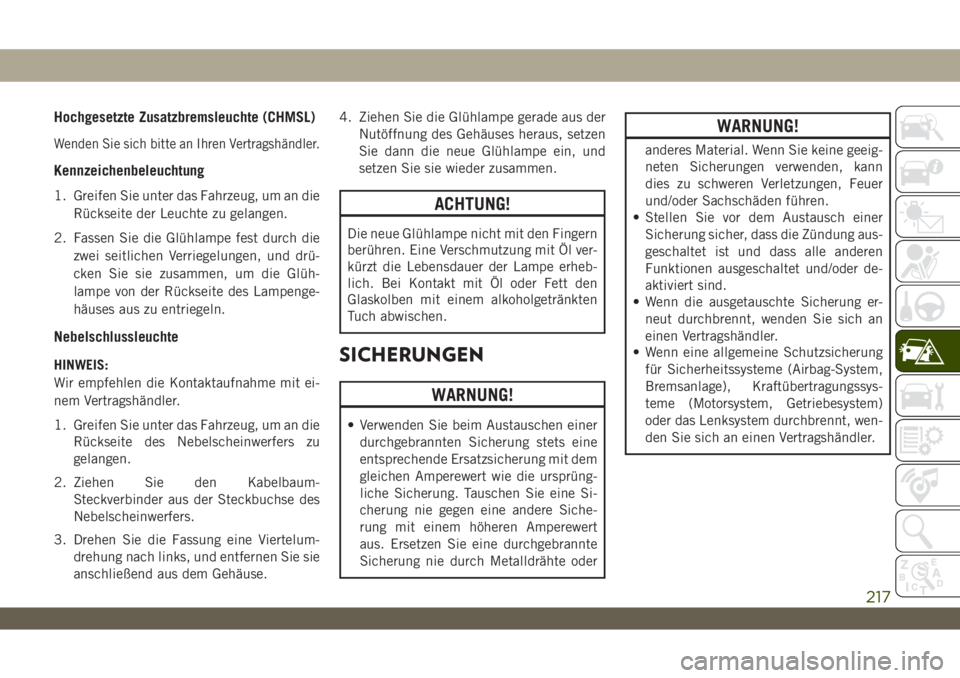

Hochgesetzte Zusatzbremsleuchte (CHMSL)
Wenden Sie sich bitte an Ihren Vertragshändler.
Kennzeichenbeleuchtung
1. Greifen Sie unter das Fahrzeug, um an die
Rückseite der Leuchte zu gelangen.
2. Fassen Sie die Glühlampe fest durch die
zwei seitlichen Verriegelungen, und drü-
cken Sie sie zusammen, um die Glüh-
lampe von der Rückseite des Lampenge-
häuses aus zu entriegeln.
Nebelschlussleuchte
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit ei-
nem Vertragshändler.
1. Greifen Sie unter das Fahrzeug, um an die
Rückseite des Nebelscheinwerfers zu
gelangen.
2. Ziehen Sie den Kabelbaum-
Steckverbinder aus der Steckbuchse des
Nebelscheinwerfers.
3. Drehen Sie die Fassung eine Viertelum-
drehung nach links, und entfernen Sie sie
anschließend aus dem Gehäuse.4. Ziehen Sie die Glühlampe gerade aus der
Nutöffnung des Gehäuses heraus, setzen
Sie dann die neue Glühlampe ein, und
setzen Sie sie wieder zusammen.
ACHTUNG!
Die neue Glühlampe nicht mit den Fingern
berühren. Eine Verschmutzung mit Öl ver-
kürzt die Lebensdauer der Lampe erheb-
lich. Bei Kontakt mit Öl oder Fett den
Glaskolben mit einem alkoholgetränkten
Tuch abwischen.
SICHERUNGEN
WARNUNG!
• Verwenden Sie beim Austauschen einer
durchgebrannten Sicherung stets eine
entsprechende Ersatzsicherung mit dem
gleichen Amperewert wie die ursprüng-
liche Sicherung. Tauschen Sie eine Si-
cherung nie gegen eine andere Siche-
rung mit einem höheren Amperewert
aus. Ersetzen Sie eine durchgebrannte
Sicherung nie durch Metalldrähte oder
WARNUNG!
anderes Material. Wenn Sie keine geeig-
neten Sicherungen verwenden, kann
dies zu schweren Verletzungen, Feuer
und/oder Sachschäden führen.
• Stellen Sie vor dem Austausch einer
Sicherung sicher, dass die Zündung aus-
geschaltet ist und dass alle anderen
Funktionen ausgeschaltet und/oder de-
aktiviert sind.
• Wenn die ausgetauschte Sicherung er-
neut durchbrennt, wenden Sie sich an
einen Vertragshändler.
• Wenn eine allgemeine Schutzsicherung
für Sicherheitssysteme (Airbag-System,
Bremsanlage), Kraftübertragungssys-
teme (Motorsystem, Getriebesystem)
oder das Lenksystem durchbrennt, wen-
den Sie sich an einen Vertragshändler.
217
Page 220 of 396

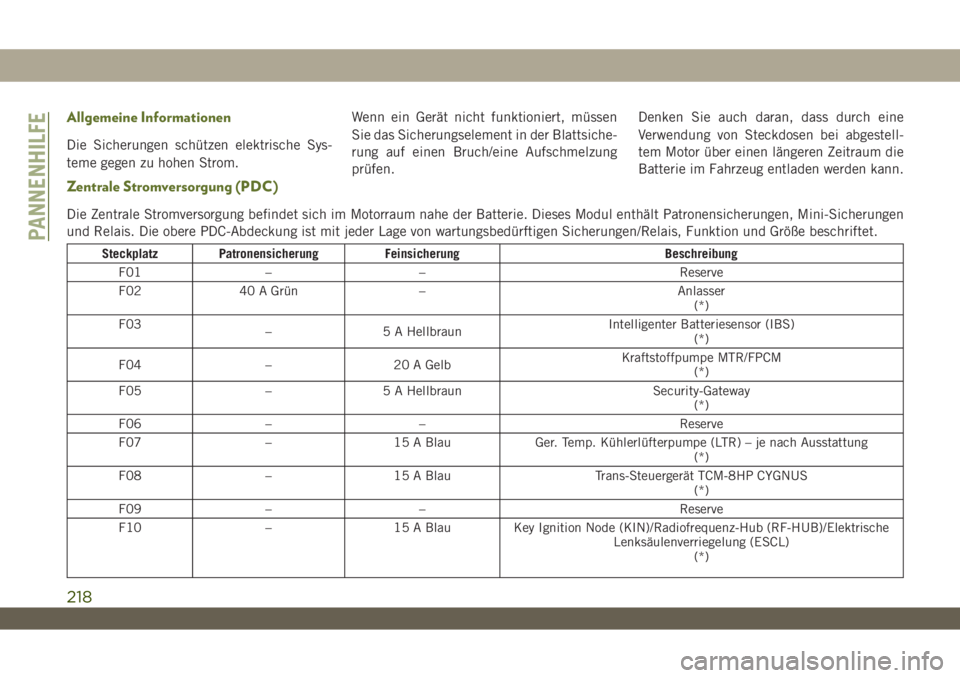

Allgemeine Informationen
Die Sicherungen schützen elektrische Sys-
teme gegen zu hohen Strom.Wenn ein Gerät nicht funktioniert, müssen
Sie das Sicherungselement in der Blattsiche-
rung auf einen Bruch/eine Aufschmelzung
prüfen.Denken Sie auch daran, dass durch eine
Verwendung von Steckdosen bei abgestell-
tem Motor über einen längeren Zeitraum die
Batterie im Fahrzeug entladen werden kann.
Zentrale Stromversorgung (PDC )
Die Zentrale Stromversorgung befindet sich im Motorraum nahe der Batterie. Dieses Modul enthält Patronensicherungen, Mini-Sicherungen
und Relais. Die obere PDC-Abdeckung ist mit jeder Lage von wartungsbedürftigen Sicherungen/Relais, Funktion und Größe beschriftet.
Steckplatz Patronensicherung Feinsicherung Beschreibung
F01 – – Reserve
F02 40 A Grün – Anlasser
(*)
F03
– 5 A HellbraunIntelligenter Batteriesensor (IBS)
(*)
F04 – 20 A GelbKraftstoffpumpe MTR/FPCM
(*)
F05 – 5 A Hellbraun Security-Gateway
(*)
F06 – – Reserve
F07 – 15 A Blau Ger. Temp. Kühlerlüfterpumpe (LTR) – je nach Ausstattung
(*)
F08 – 15 A Blau Trans-Steuergerät TCM-8HP CYGNUS
(*)
F09 – – Reserve
F10 – 15 A Blau Key Ignition Node (KIN)/Radiofrequenz-Hub (RF-HUB)/Elektrische
Lenksäulenverriegelung (ESCL)
(*)
PANNENHILFE
218
