JEEP WRANGLER 2DOORS 2021 Brugs- og vedligeholdelsesvejledning (in Danish)

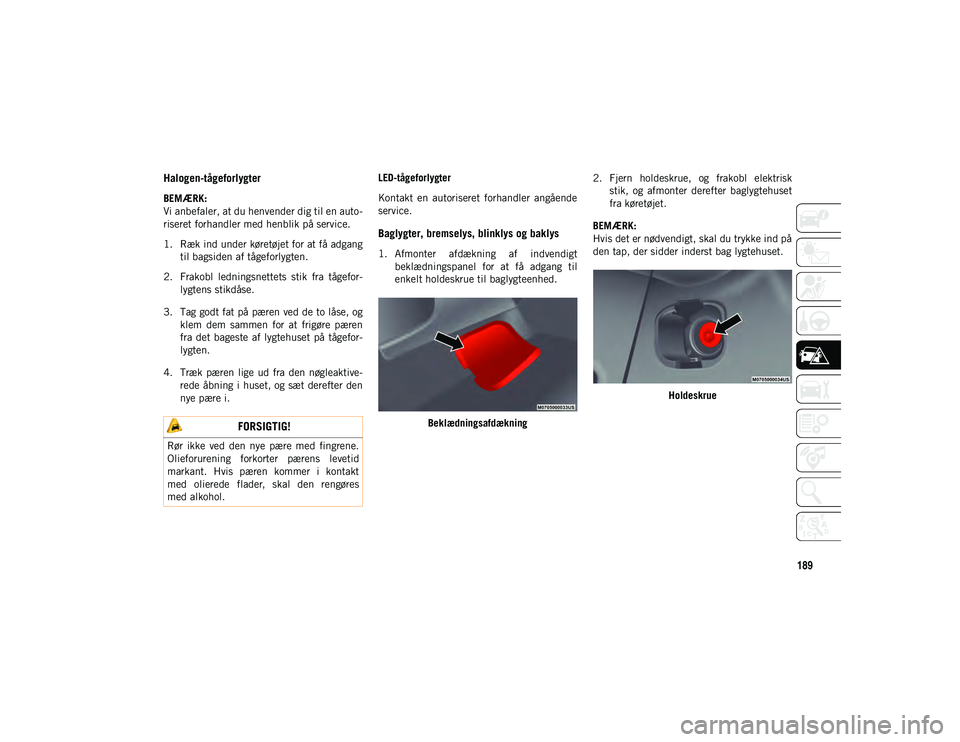

189
Halogen-tågeforlygter
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto-
riseret forhandler med henblik på service.
1. Ræk ind under køretøjet for at få adgang til bagsiden af tågeforlygten.
2. Frakobl ledningsnettets stik fra tågefor -
lygtens stikdåse.
3. Tag godt fat på pæren ved de to låse, og klem dem sammen for at frigøre pæren
fra det bageste af lygtehuset på tågefor -
lygten.
4. Træk pæren lige ud fra den nøgleaktive -
rede åbning i huset, og sæt derefter den
nye pære i. LED-tågeforlygter
Kontakt en autoriseret forhandler angående
service.
Baglygter, bremselys, blinklys og baklys
1. Afmonter afdækning af indvendigt
beklædningspanel for at få adgang til
enkelt holdeskrue til baglygteenhed.
Beklædningsafdækning 2. Fjern holdeskrue, og frakobl elektrisk
stik, og afmonter derefter baglygtehuset
fra køretøjet.
BEMÆRK:
Hvis det er nødvendigt, skal du trykke ind på
den tap, der sidder inderst bag lygtehuset.
Holdeskrue
FORSIGTIG!
Rør ikke ved den nye pære med fingrene.
Olieforurening forkorter pærens levetid
markant. Hvis pæren kommer i kontakt
med olierede flader, skal den rengøres
med alkohol.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 189

NØDSITUATION

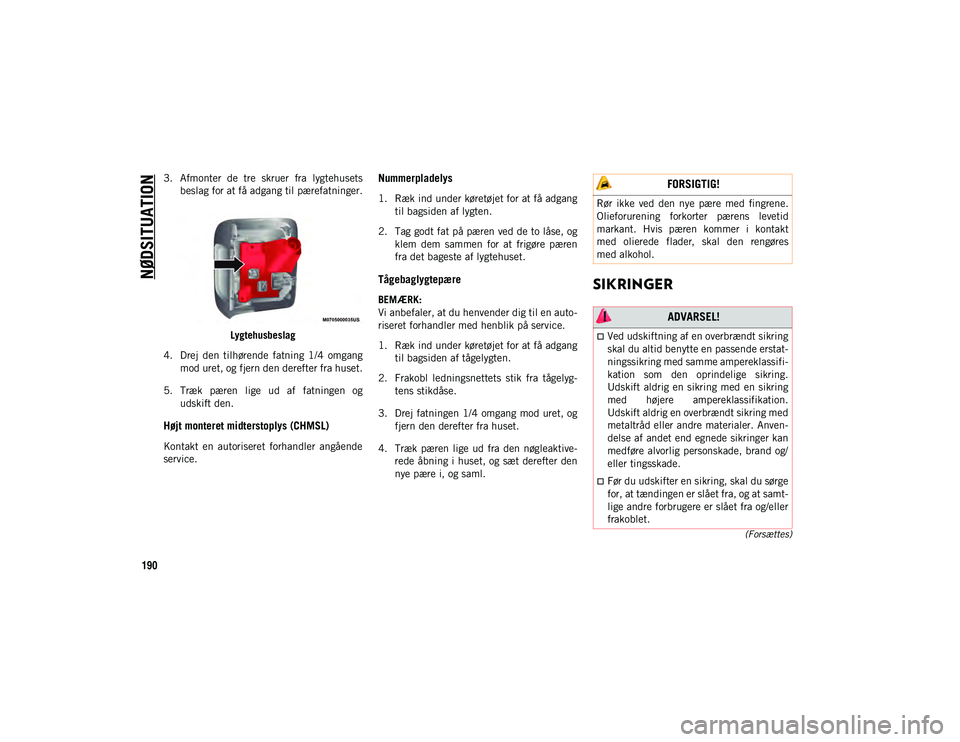

190
(Forsættes)
3. Afmonter de tre skruer fra lygtehusetsbeslag for at få adgang til pærefatninger.
Lygtehusbeslag
4. Drej den tilhørende fatning 1/4 omgang mod uret, og fjern den derefter fra huset.
5. Træk pæren lige ud af fatningen og udskift den.
Højt monteret midterstoplys (CHMSL)
Kontakt en autoriseret forhandler angående
service.
Nummerpladelys
1. Ræk ind under køretøjet for at få adgangtil bagsiden af lygten.
2. Tag godt fat på pæren ved de to låse, og klem dem sammen for at frigøre pæren
fra det bageste af lygtehuset.
Tågebaglygtepære
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto -
riseret forhandler med henblik på service.
1. Ræk ind under køretøjet for at få adgang til bagsiden af tågelygten.
2. Frakobl ledningsnettets stik fra tågelyg -
tens stikdåse.
3. Drej fatningen 1/4 omgang mod uret, og fjern den derefter fra huset.
4. Træk pæren lige ud fra den nøgleaktive -
rede åbning i huset, og sæt derefter den
nye pære i, og saml.
SIKRINGER
FORSIGTIG!
Rør ikke ved den nye pære med fingrene.
Olieforurening forkorter pærens levetid
markant. Hvis pæren kommer i kontakt
med olierede flader, skal den rengøres
med alkohol.
ADVARSEL!
Ved udskiftning af en overbrændt sikring
skal du altid benytte en passende erstat -
ningssikring med samme ampereklassifi -
kation som den oprindelige sikring.
Udskift aldrig en sikring med en sikring
med højere ampereklassifikation.
Udskift aldrig en overbrændt sikring med
metaltråd eller andre materialer. Anven -
delse af andet end egnede sikringer kan
medføre alvorlig personskade, brand og/
eller tingsskade.
Før du udskifter en sikring, skal du sørge
for, at tændingen er slået fra, og at samt -
lige andre forbrugere er slået fra og/eller
frakoblet.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 190

191

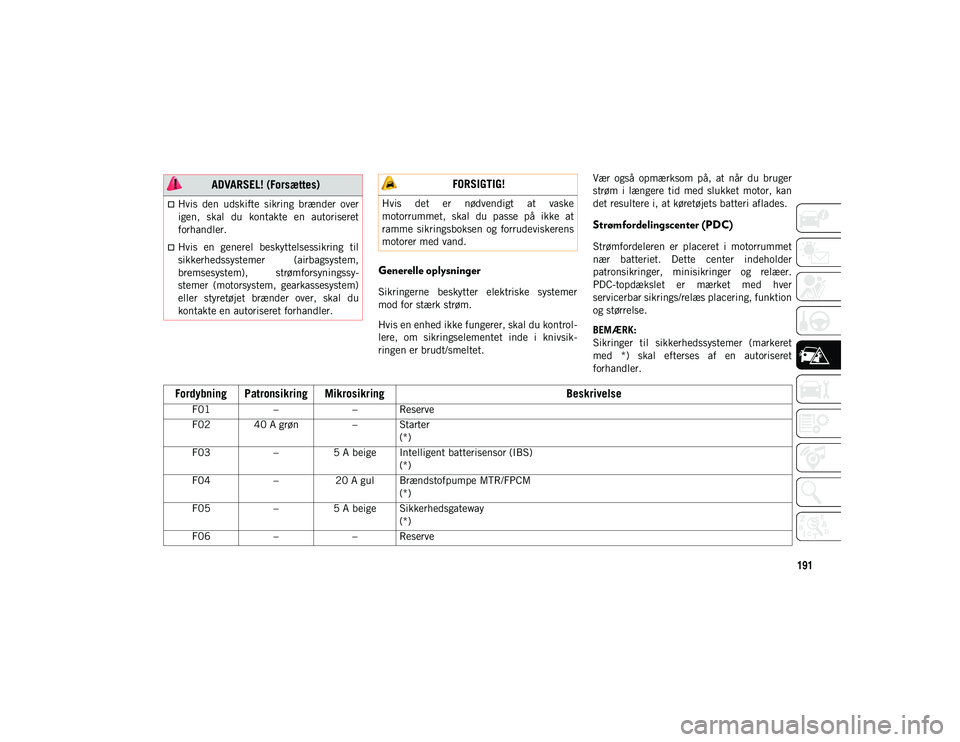

Generelle oplysninger
Sikringerne beskytter elektriske systemer
mod for stærk strøm.
Hvis en enhed ikke fungerer, skal du kontrol-
lere, om sikringselementet inde i knivsik -
ringen er brudt/smeltet. Vær også opmærksom på, at når du bruger
strøm i længere tid med slukket motor, kan
det resultere i, at køretøjets batteri aflades.
Strømfordelingscenter (PDC)
Strømfordeleren er placeret i motorrummet
nær batteriet. Dette center indeholder
patronsikringer, minisikringer og relæer.
PDC-topdækslet er mærket med hver
servicerbar sikrings/relæs placering, funktion
og størrelse.
BEMÆRK:
Sikringer til sikkerhedssystemer (markeret
med *) skal efterses af en autoriseret
forhandler.
Hvis den udskifte sikring brænder over
igen, skal du kontakte en autoriseret
forhandler.
Hvis en generel beskyttelsessikring til
sikkerhedssystemer (airbagsystem,
bremsesystem), strømforsyningssy-
stemer (motorsystem, gearkassesystem)
eller styretøjet brænder over, skal du
kontakte en autoriseret forhandler.
ADVARSEL! (Forsættes) FORSIGTIG!
Hvis det er nødvendigt at vaske
motorrummet, skal du passe på ikke at
ramme sikringsboksen og forrudeviskerens
motorer med vand.
Fordybning Patronsikring Mikrosikring
Beskrivelse
F01–– Reserve
F02 40 A grøn – Starter
(*)
F03 –5 A beige Intelligent batterisensor (IBS)
(*)
F04 –20 A gul Brændstofpumpe MTR/FPCM
(*)
F05 –5 A beige Sikkerhedsgateway
(*)
F06 –– Reserve
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 191

NØDSITUATION

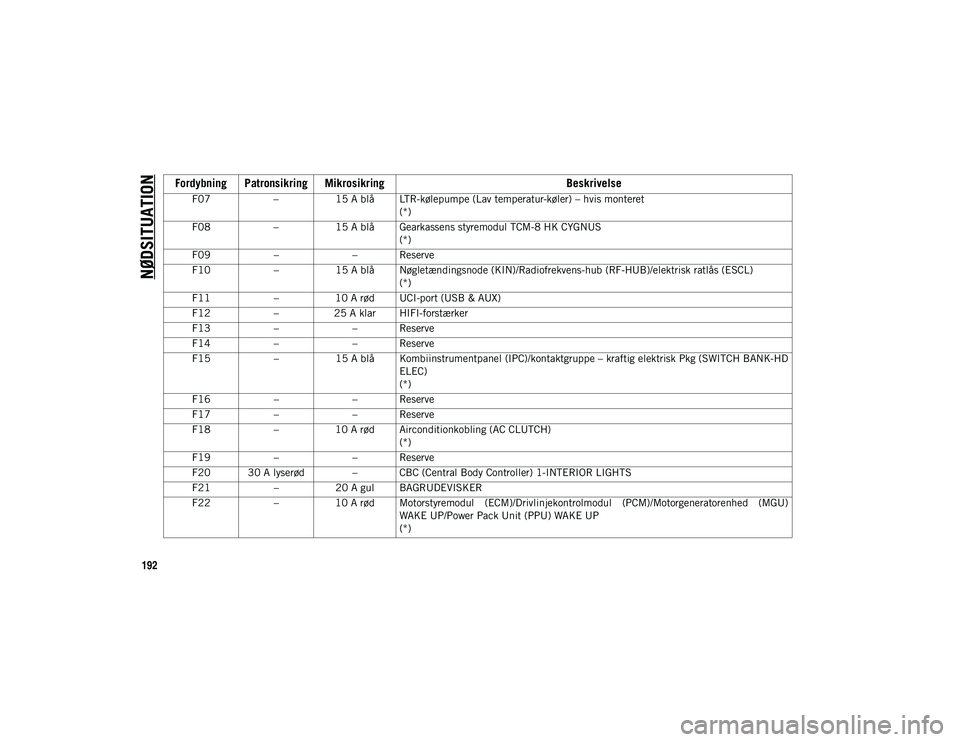

192
F07–15 A blå LTR-kølepumpe (Lav temperatur-køler) – hvis monteret
(*)
F08 –15 A blå Gearkassens styremodul TCM-8 HK CYGNUS
(*)
F09 –– Reserve
F10 –15 A blå Nøgletændingsnode (KIN)/Radiofrekvens-hub (RF-HUB)/elektrisk ratlås (ESCL)
(*)
F11 –10 A rød UCI-port (USB & AUX)
F12 –25 A klar HIFI-forstærker
F13 –– Reserve
F14 –– Reserve
F15 –15 A blå Kombiinstrumentpanel (IPC)/kontaktgruppe – kraftig elektrisk Pkg (SWITCH BANK-HD
ELEC)
(*)
F16 –– Reserve
F17 –– Reserve
F18 –10 A rød Airconditionkobling (AC CLUTCH)
(*)
F19 –– Reserve
F20 30 A lyserød – CBC (Central Body Controller) 1-INTERIOR LIGHTS
F21 –20 A gul BAGRUDEVISKER
F22 –10 A rød Motorstyremodul (ECM)/Drivlinjekontrolmodul (PCM)/Motorgeneratorenhed (MGU)
WAKE UP/Power Pack Unit (PPU) WAKE UP
(*)
Fordybning Patronsikring Mikrosikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 192

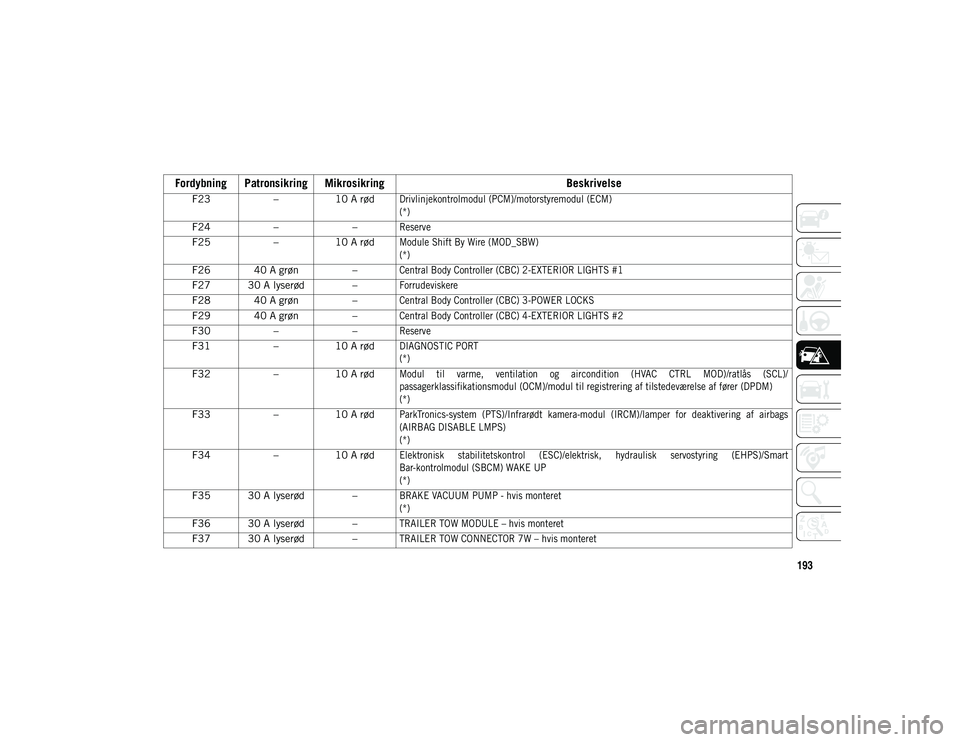

193
F23–10 A rød
Drivlinjekontrolmodul (PCM)/motorstyremodul (ECM)
(*)

F24 ––
Reserve

F25 –10 A rød
Module Shift By Wire (MOD_SBW)
(*)

F26 40 A grøn –
Central Body Controller (CBC) 2-EXTERIOR LIGHTS #1

F27 30 A lyserød –
Forrudeviskere

F28 40 A grøn –
Central Body Controller (CBC) 3-POWER LOCKS

F29 40 A grøn –
Central Body Controller (CBC) 4-EXTERIOR LIGHTS #2

F30 ––
Reserve

F31 –10 A rød
DIAGNOSTIC PORT
(*)

F32 –10 A rød
Modul til varme, ventilation og aircondition (HVAC CTRL MOD)/ratlås (SCL)/
passagerklassifikationsmodul (OCM)/modul til registrering af tilstedeværelse af fører (DPDM)
(*)

F33 –10 A rød
ParkTronics-system (PTS)/Infrarødt kamera-modul (IRCM)/lamper for deaktivering af airbags
(AIRBAG DISABLE LMPS)
(*)

F34 –10 A rød
Elektronisk stabilitetskontrol (ESC)/elektrisk, hydraulisk servostyring (EHPS)/Smart
Bar-kontrolmodul (SBCM) WAKE UP
(*)

F35 30 A lyserød –
BRAKE VACUUM PUMP - hvis monteret
(*)

F36 30 A lyserød –
TRAILER TOW MODULE – hvis monteret

F37 30 A lyserød –
TRAILER TOW CONNECTOR 7W – hvis monteret

Fordybning Patronsikring Mikrosikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 193

NØDSITUATION

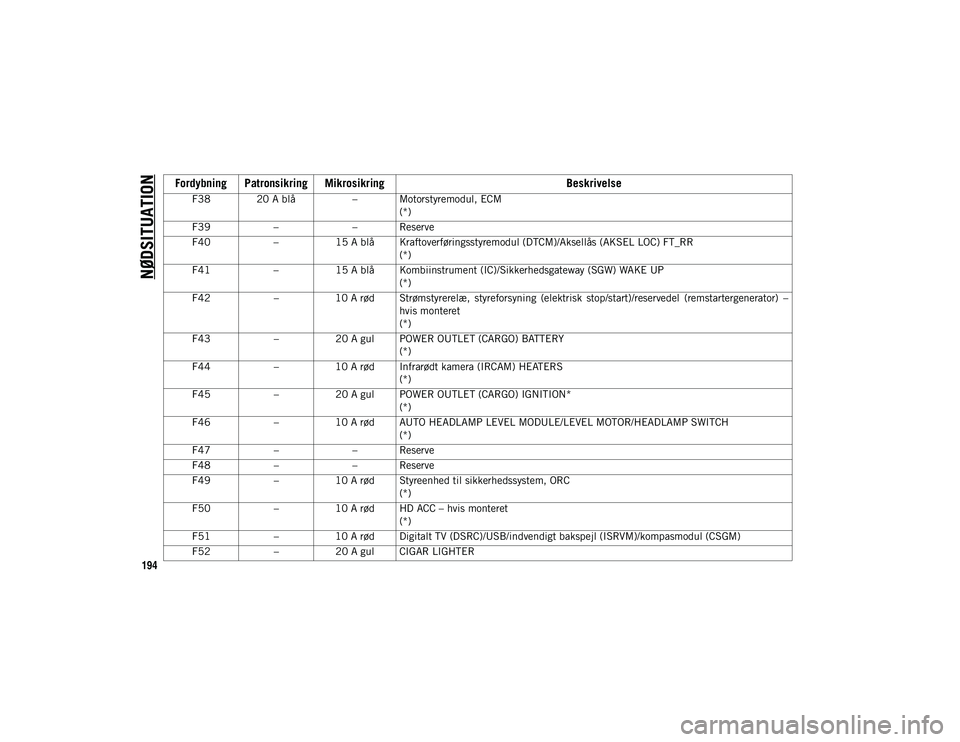

194
F38 20 A blå– Motorstyremodul, ECM
(*)
F39 –– Reserve
F40 –15 A blå Kraftoverføringsstyremodul (DTCM)/Aksellås (AKSEL LOC) FT_RR
(*)
F41 –15 A blå Kombiinstrument (IC)/Sikkerhedsgateway (SGW) WAKE UP
(*)
F42 –10 A rød Strømstyrerelæ, styreforsyning (elektrisk stop/start)/reservedel (remstartergenerator) –
hvis monteret
(*)
F43 –20 A gul POWER OUTLET (CARGO) BATTERY
(*)
F44 –10 A rød Infrarødt kamera (IRCAM) HEATERS
(*)
F45 –20 A gul POWER OUTLET (CARGO) IGNITION*
(*)
F46 –10 A rød AUTO HEADLAMP LEVEL MODULE/LEVEL MOTOR/HEADLAMP SWITCH
(*)
F47 –– Reserve
F48 –– Reserve
F49 –
10 A rød Styreenhed til sikkerhedssystem, ORC
(*)
F50 –10 A rød HD ACC – hvis monteret
(*)
F51 –10 A rød Digitalt TV (DSRC)/USB/indvendigt bakspejl (ISRVM)/kompasmodul (CSGM)
F52 –20 A gul CIGAR LIGHTER
Fordybning Patronsikring Mikrosikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 194

195

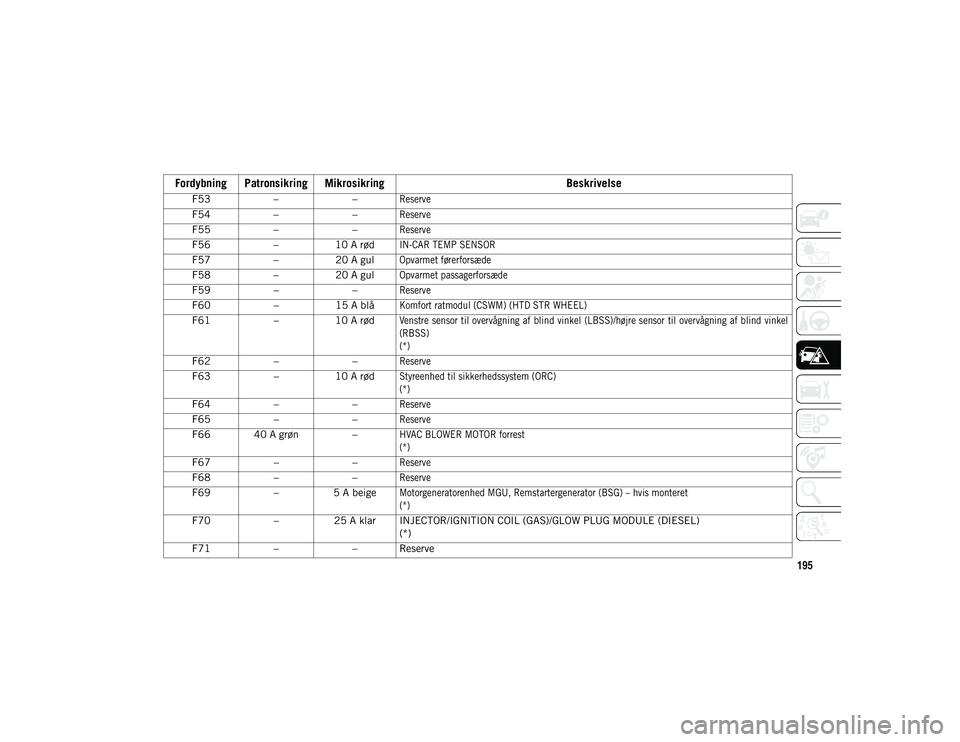

F53––
Reserve

F54 ––
Reserve

F55 ––
Reserve

F56 –10 A rød
IN-CAR TEMP SENSOR

F57 –20 A gul
Opvarmet førerforsæde

F58 –20 A gul
Opvarmet passagerforsæde

F59 ––
Reserve

F60 –15 A blå
Komfort ratmodul (CSWM) (HTD STR WHEEL)

F61 –10 A rød
Venstre sensor til overvågning af blind vinkel (LBSS)/højre sensor til overvågning af blind vinkel
(RBSS)
(*)

F62 ––
Reserve

F63 –10 A rød
Styreenhed til sikkerhedssystem (ORC)
(*)

F64 ––
Reserve

F65 ––
Reserve

F66 40 A grøn –
HVAC BLOWER MOTOR forrest
(*)

F67 ––
Reserve

F68 ––
Reserve

F69 –5 A beige
Motorgeneratorenhed MGU, Remstartergenerator (BSG) – hvis monteret
(*)

F70 –25 A klar INJECTOR/IGNITION COIL (GAS)/GLOW PLUG MODULE (DIESEL)
(*)
F71 –– Reserve
Fordybning Patronsikring Mikrosikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 195

NØDSITUATION

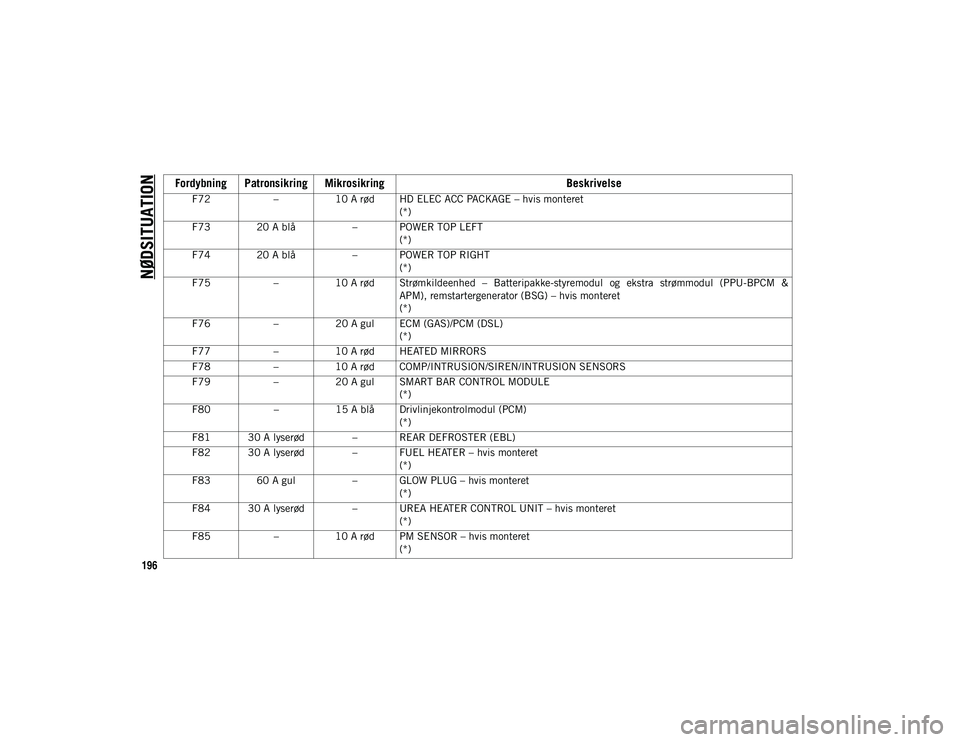

196
F72–10 A rød HD ELEC ACC PACKAGE – hvis monteret
(*)
F73 20 A blå – POWER TOP LEFT
(*)
F74 20 A blå – POWER TOP RIGHT
(*)
F75 –10 A rød Strømkildeenhed – Batteripakke-styremodul og ekstra strømmodul (PPU-BPCM &
APM), remstartergenerator (BSG) – hvis monteret
(*)
F76 –20 A gul ECM (GAS)/PCM (DSL)
(*)
F77 –10 A rød HEATED MIRRORS
F78 –10 A rød COMP/INTRUSION/SIREN/INTRUSION SENSORS
F79 –20 A gul SMART BAR CONTROL MODULE
(*)
F80 –15 A blå Drivlinjekontrolmodul (PCM)
(*)
F81 30 A lyserød – REAR DEFROSTER (EBL)
F82 30 A lyserød – FUEL HEATER – hvis monteret (*)
F83 60 A gul – GLOW PLUG – hvis monteret
(*)
F84 30 A lyserød – UREA HEATER CONTROL UNIT – hvis monteret (*)
F85 –10 A rød PM SENSOR – hvis monteret
(*)
Fordybning Patronsikring Mikrosikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 196

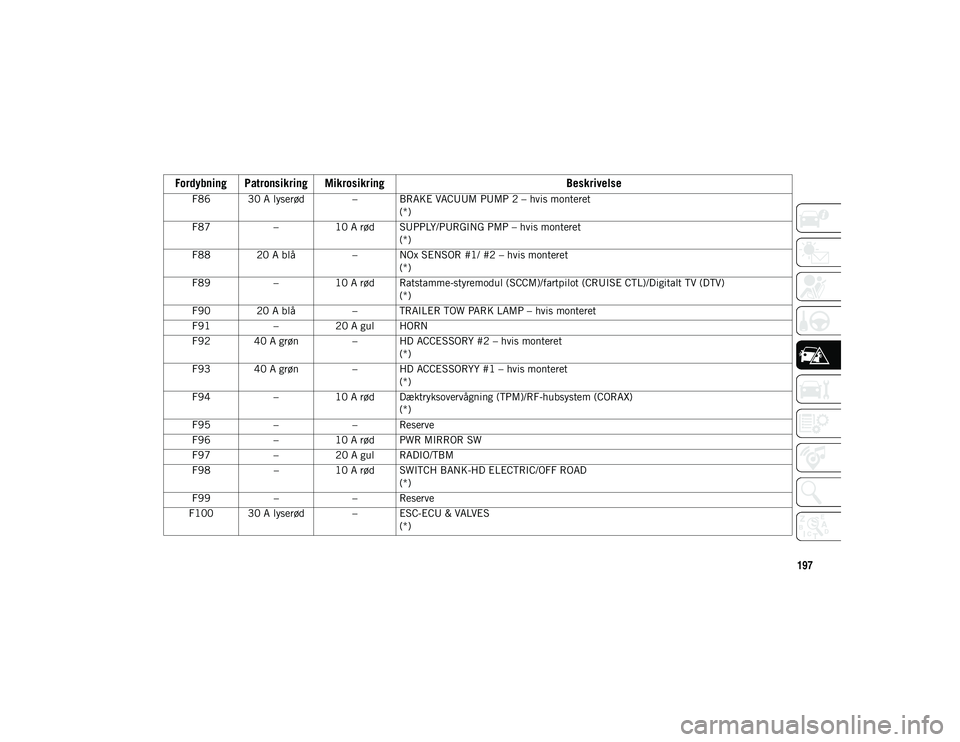

197
F86 30 A lyserød – BRAKE VACUUM PUMP 2 – hvis monteret(*)
F87 –10 A rød SUPPLY/PURGING PMP – hvis monteret
(*)
F88 20 A blå – NOx SENSOR #1/ #2 – hvis monteret
(*)
F89 –10 A rød Ratstamme-styremodul (SCCM)/fartpilot (CRUISE CTL)/Digitalt TV (DTV)
(*)
F90 20 A blå – TRAILER TOW PARK LAMP – hvis monteret
F91 –20 A gul HORN
F92 40 A grøn – HD ACCESSORY #2 – hvis monteret
(*)
F93 40 A grøn – HD ACCESSORYY #1 – hvis monteret
(*)
F94 –10 A rød Dæktryksovervågning (TPM)/RF-hubsystem (CORAX)
(*)
F95 –– Reserve
F96 –10 A rød PWR MIRROR SW
F97 –20 A gul RADIO/TBM
F98 –10 A rød SWITCH BANK-HD ELECTRIC/OFF ROAD
(*)
F99 –– Reserve
F100 30 A lyserød – ESC-ECU & VALVES (*)
Fordybning Patronsikring Mikrosikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 197

NØDSITUATION

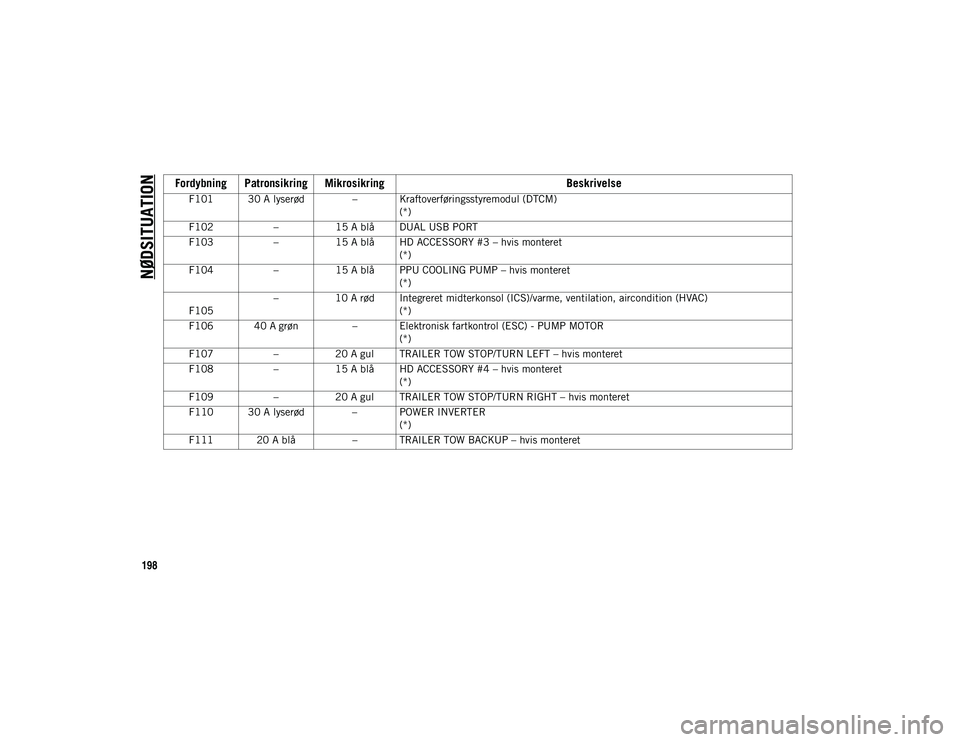

198
F101 30 A lyserød – Kraftoverføringsstyremodul (DTCM)(*)
F102 –15 A blå DUAL USB PORT
F103 –15 A blå HD ACCESSORY #3 – hvis monteret
(*)
F104 –15 A blå PPU COOLING PUMP – hvis monteret
(*)

F105 –
10 A rød Integreret midterkonsol (ICS)/varme, ventilation, aircondition (HVAC)
(*)
F106 40 A grøn – Elektronisk fartkontrol (ESC) - PUMP MOTOR
(*)
F107 –20 A gul TRAILER TOW STOP/TURN LEFT – hvis monteret
F108 –15 A blå HD ACCESSORY #4 – hvis monteret
(*)
F109 –20 A gul TRAILER TOW STOP/TURN RIGHT – hvis monteret
F110 30 A lyserød – POWER INVERTER (*)
F111 20 A blå – TRAILER TOW BACKUP – hvis monteret
Fordybning Patronsikring Mikrosikring Beskrivelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 198
