JEEP WRANGLER 2DOORS 2021 Notice d'entretien (in French)

139

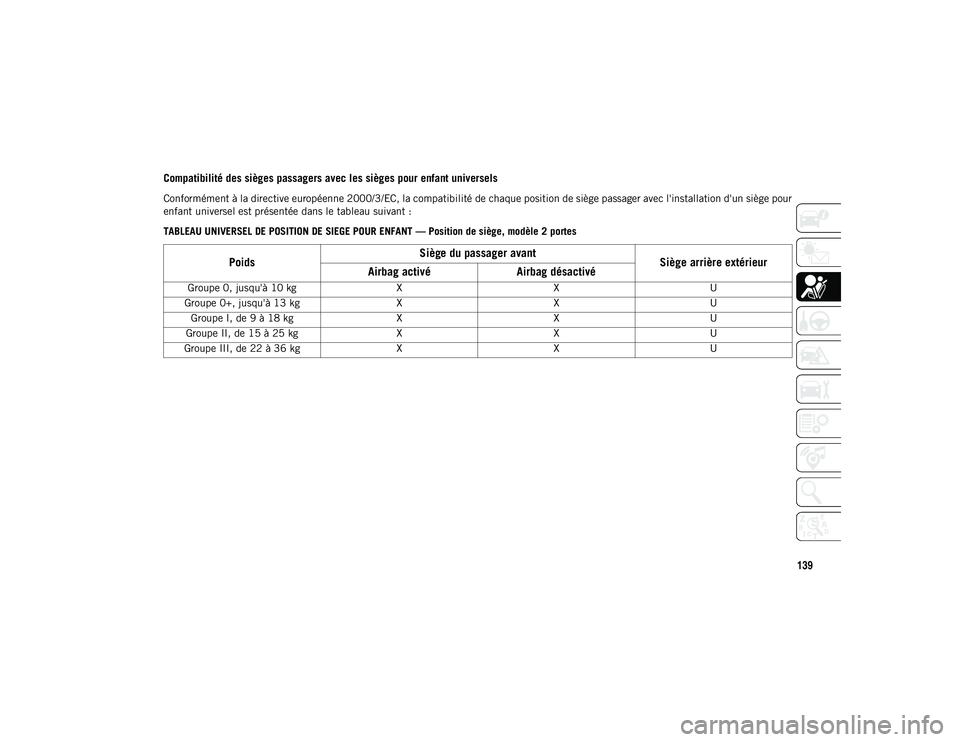

Compatibilité des sièges passagers avec les sièges pour enfant universels
Conformément à la directive européenne 2000/3/EC, la compatibilité de chaque position de siège passager avec l'installation d'un siège pour
enfant universel est présentée dans le tableau suivant :
TABLEAU UNIVERSEL DE POSITION DE SIEGE POUR ENFANT — Position de siège, modèle 2 portes
PoidsSiège du passager avant
Siège arrière extérieur
Airbag activé Airbag désactivé
Groupe 0, jusqu'à 10 kg XXU
Groupe 0+, jusqu'à 13 kg XXU
Groupe I, de 9 à 18 kg XXU
Groupe II, de 15 à 25 kg XXU
Groupe III, de 22 à 36 kg XXU
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 139

SECURITE
140

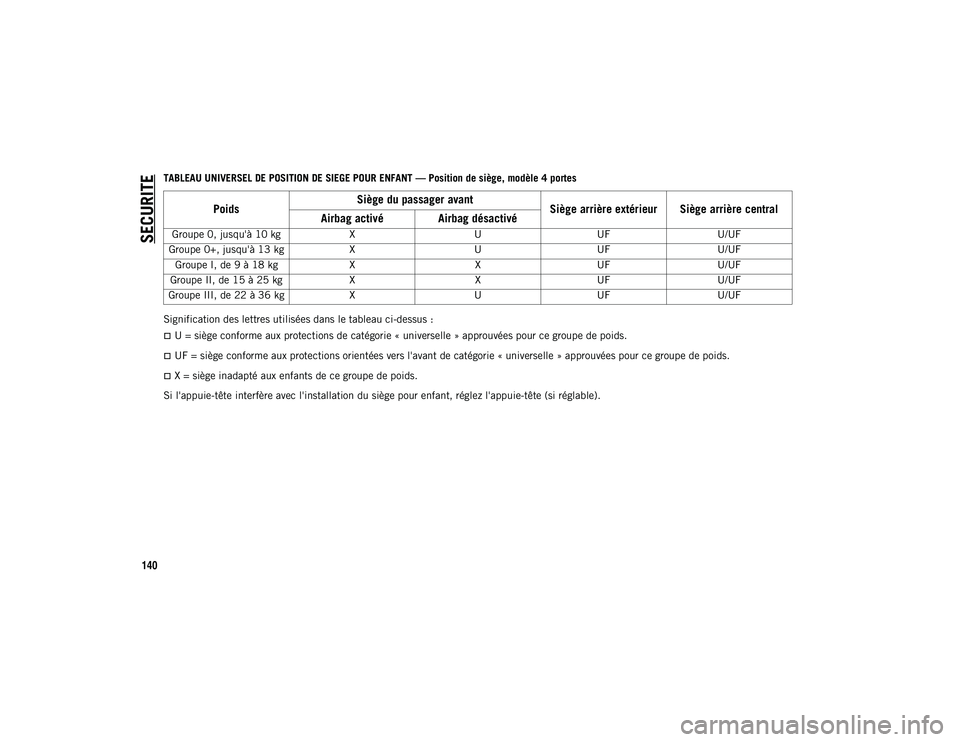

TABLEAU UNIVERSEL DE POSITION DE SIEGE POUR ENFANT — Position de siège, modèle 4 portes
Signification des lettres utilisées dans le tableau ci-dessus :
U = siège conforme aux protections de catégorie « universelle » approuvées pour ce groupe de poids.
UF = siège conforme aux protections orientées vers l'avant de catégorie « universelle » approuvées pour ce groupe de poids.
X = siège inadapté aux enfants de ce groupe de poids.
Si l'appuie-tête interfère avec l'installation du siège pour enfant, réglez l'appuie-tête (si réglable).
Poids Siège du passager avant
Siège arrière extérieur Siège arrière central
Airbag activé Airbag désactivé
Groupe 0, jusqu'à 10 kg XUUFU/UF
Groupe 0+, jusqu'à 13 kg XUUFU/UF
Groupe I, de 9 à 18 kg XXUFU/UF
Groupe II, de 15 à 25 kg XXUFU/UF
Groupe III, de 22 à 36 kg XUUFU/UF
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 140

141

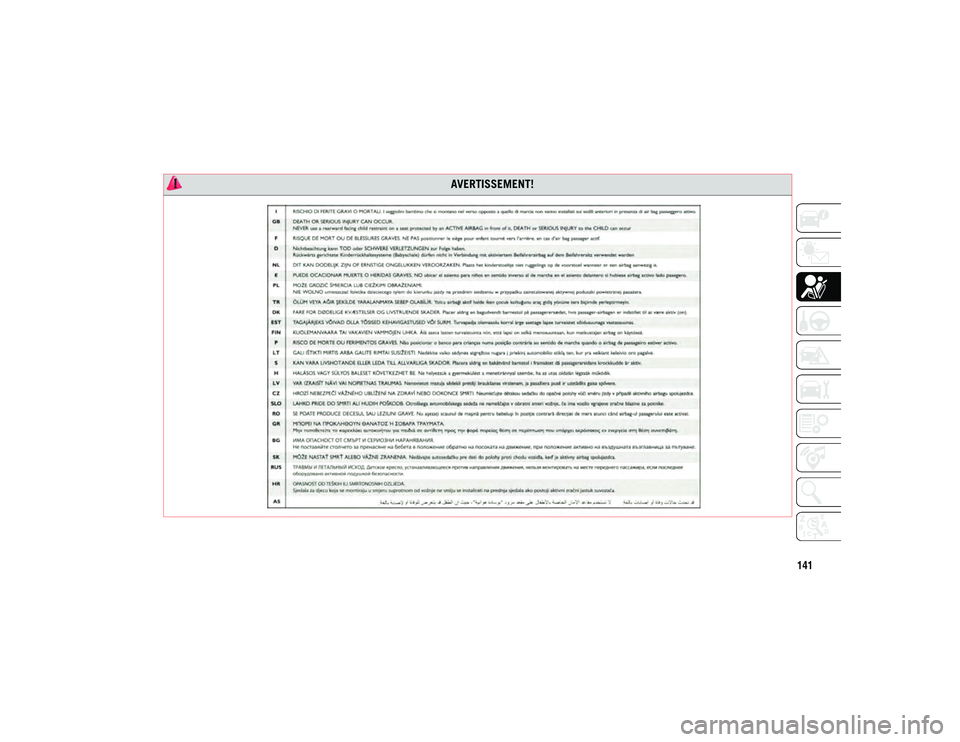

AVERTISSEMENT!
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 141

SECURITE
142

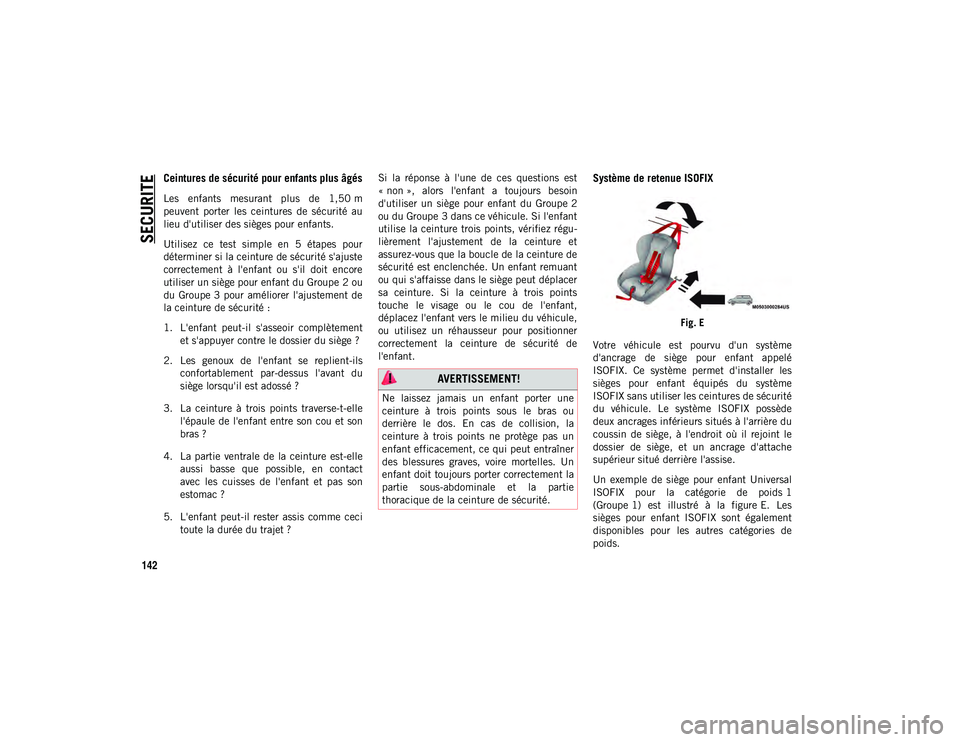

Ceintures de sécurité pour enfants plus âgés
Les enfants mesurant plus de 1,50 m
peuvent porter les ceintures de sécurité au
lieu d'utiliser des sièges pour enfants.
Utilisez ce test simple en 5 étapes pour
déterminer si la ceinture de sécurité s'ajuste
correctement à l'enfant ou s'il doit encore
utiliser un siège pour enfant du Groupe 2 ou
du Groupe 3 pour améliorer l'ajustement de
la ceinture de sécurité :
1. L'enfant peut-il s'asseoir complètementet s'appuyer contre le dossier du siège ?
2. Les genoux de l'enfant se replient-ils confortablement par-dessus l'avant du
siège lorsqu'il est adossé ?
3. La ceinture à trois points traverse-t-elle l'épaule de l'enfant entre son cou et son
bras ?
4. La partie ventrale de la ceinture est-elle aussi basse que possible, en contact
avec les cuisses de l'enfant et pas son
estomac ?
5. L'enfant peut-il rester assis comme ceci toute la durée du trajet ? Si la réponse à l'une de ces questions est
« non », alors l'enfant a toujours besoin
d'utiliser un siège pour enfant du Groupe 2
ou du Groupe 3 dans ce véhicule. Si l'enfant
utilise la ceinture trois points, vérifiez régu
-
lièrement l'ajustement de la ceinture et
assurez-vous que la boucle de la ceinture de
sécurité est enclenchée. Un enfant remuant
ou qui s'affaisse dans le siège peut déplacer
sa ceinture. Si la ceinture à trois points
touche le visage ou le cou de l'enfant,
déplacez l'enfant vers le milieu du véhicule,
ou utilisez un réhausseur pour positionner
correctement la ceinture de sécurité de
l'enfant.
Système de retenue ISOFIX
Fig. E
Votre véhicule est pourvu d'un système
d'ancrage de siège pour enfant appelé
ISOFIX. Ce système permet d'installer les
sièges pour enfant équipés du système
ISOFIX sans utiliser les ceintures de sécurité
du véhicule. Le système ISOFIX possède
deux ancrages inférieurs situés à l'arrière du
coussin de siège, à l'endroit où il rejoint le
dossier de siège, et un ancrage d'attache
supérieur situé derrière l'assise.
Un exemple de siège pour enfant Universal
ISOFIX pour la catégorie de poids 1
(Groupe 1) est illustré à la figure E. Les sièges pour enfant ISOFIX sont également
disponibles pour les autres catégories de
poids.
AVERTISSEMENT!
Ne laissez jamais un enfant porter une
ceinture à trois points sous le bras ou
derrière le dos. En cas de collision, la
ceinture à trois points ne protège pas un
enfant efficacement, ce qui peut entraîner
des blessures graves, voire mortelles. Un
enfant doit toujours porter correctement la
partie sous-abdominale et la partie
thoracique de la ceinture de sécurité.
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 142

143

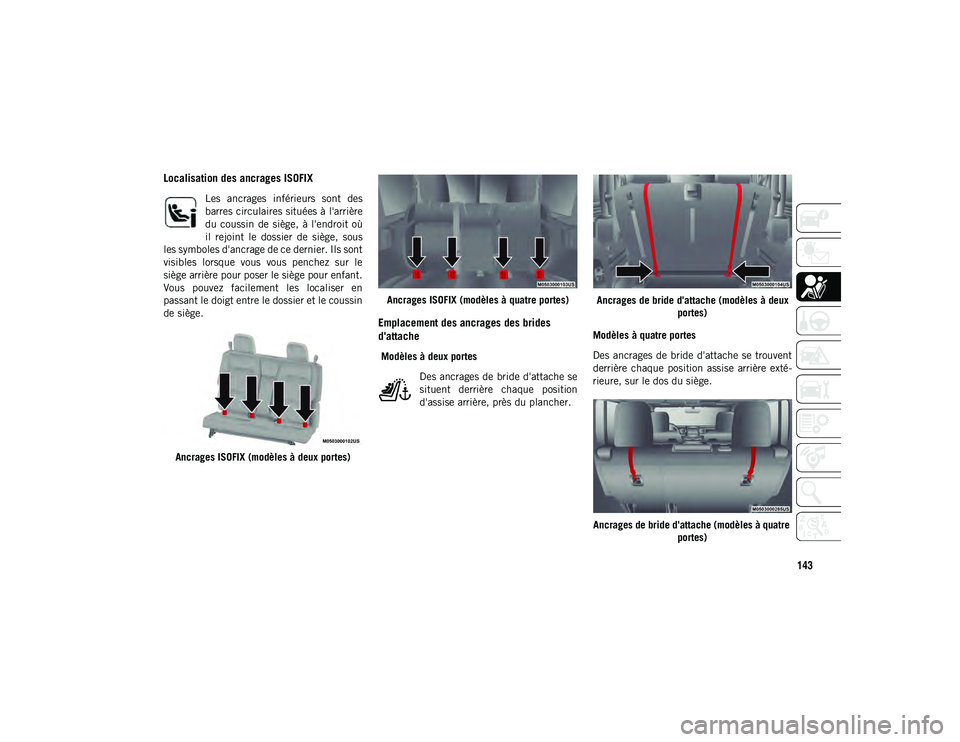

Localisation des ancrages ISOFIX
Les ancrages inférieurs sont des
barres circulaires situées à l'arrière
du coussin de siège, à l'endroit où
il rejoint le dossier de siège, sous
les symboles d'ancrage de ce dernier. Ils sont
visibles lorsque vous vous penchez sur le
siège arrière pour poser le siège pour enfant.
Vous pouvez facilement les localiser en
passant le doigt entre le dossier et le coussin
de siège.
Ancrages ISOFIX (modèles à deux portes) Ancrages ISOFIX (modèles à quatre portes)
Emplacement des ancrages des brides
d'attache
Modèles à deux portes
Des ancrages de bride d'attache se
situent derrière chaque position
d'assise arrière, près du plancher. Ancrages de bride d'attache (modèles à deux
portes)
Modèles à quatre portes
Des ancrages de bride d'attache se trouvent
derrière chaque position assise arrière exté -
rieure, sur le dos du siège.
Ancrages de bride d'attache (modèles à quatre portes)
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 143

SECURITE
144

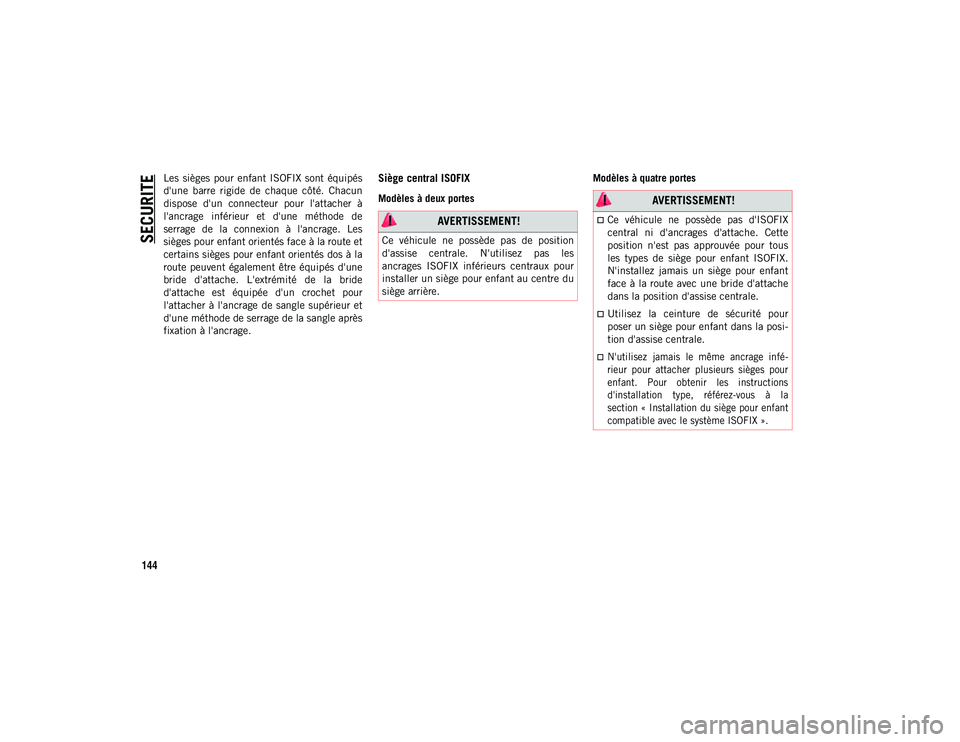

Les sièges pour enfant ISOFIX sont équipés
d'une barre rigide de chaque côté. Chacun
dispose d'un connecteur pour l'attacher à
l'ancrage inférieur et d'une méthode de
serrage de la connexion à l'ancrage. Les
sièges pour enfant orientés face à la route et
certains sièges pour enfant orientés dos à la
route peuvent également être équipés d'une
bride d'attache. L'extrémité de la bride
d'attache est équipée d'un crochet pour
l'attacher à l'ancrage de sangle supérieur et
d'une méthode de serrage de la sangle après
fixation à l'ancrage.Siège central ISOFIX
Modèles à deux portesModèles à quatre portes
AVERTISSEMENT!
Ce véhicule ne possède pas de position
d'assise centrale. N'utilisez pas les
ancrages ISOFIX inférieurs centraux pour
installer un siège pour enfant au centre du
siège arrière.
AVERTISSEMENT!
Ce véhicule ne possède pas d'ISOFIX
central ni d'ancrages d'attache. Cette
position n'est pas approuvée pour tous
les types de siège pour enfant ISOFIX.
N'installez jamais un siège pour enfant
face à la route avec une bride d'attache
dans la position d'assise centrale.
Utilisez la ceinture de sécurité pour
poser un siège pour enfant dans la posi
-
tion d'assise centrale.

N'utilisez jamais le même ancrage infé -
rieur pour attacher plusieurs sièges pour
enfant. Pour obtenir les instructions
d'installation type, référez-vous à la
section « Installation du siège pour enfant
compatible avec le système ISOFIX ».

2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 144

145

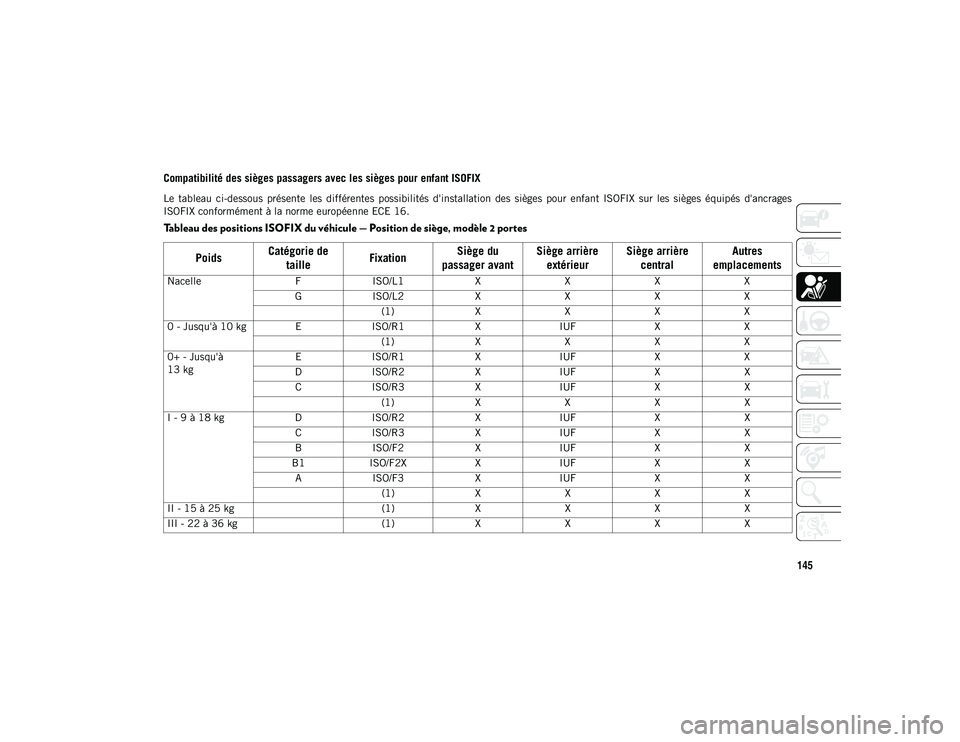

Compatibilité des sièges passagers avec les sièges pour enfant ISOFIX
Le tableau ci-dessous présente les différentes possibilités d'installation des sièges pour enfant ISOFIX sur les sièges équipés d'ancrages
ISOFIX conformément à la norme européenne ECE 16.
Tableau des positions ISOFIX du véhicule — Position de siège, modèle 2 portes
PoidsCatégorie de
taille Fixation Siège du
passager avant Siège arrière
extérieur Siège arrière
central Autres
emplacements
Nacelle FISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 - Jusqu'à 10 kg E ISO/R1XIUF XX
(1) XXXX
0+ - Jusqu'à
13 kg E
ISO/R1 XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
I - 9 à 18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II - 15 à 25 kg (1)XXXX
III - 22 à 36 kg (1)XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 145

SECURITE
146

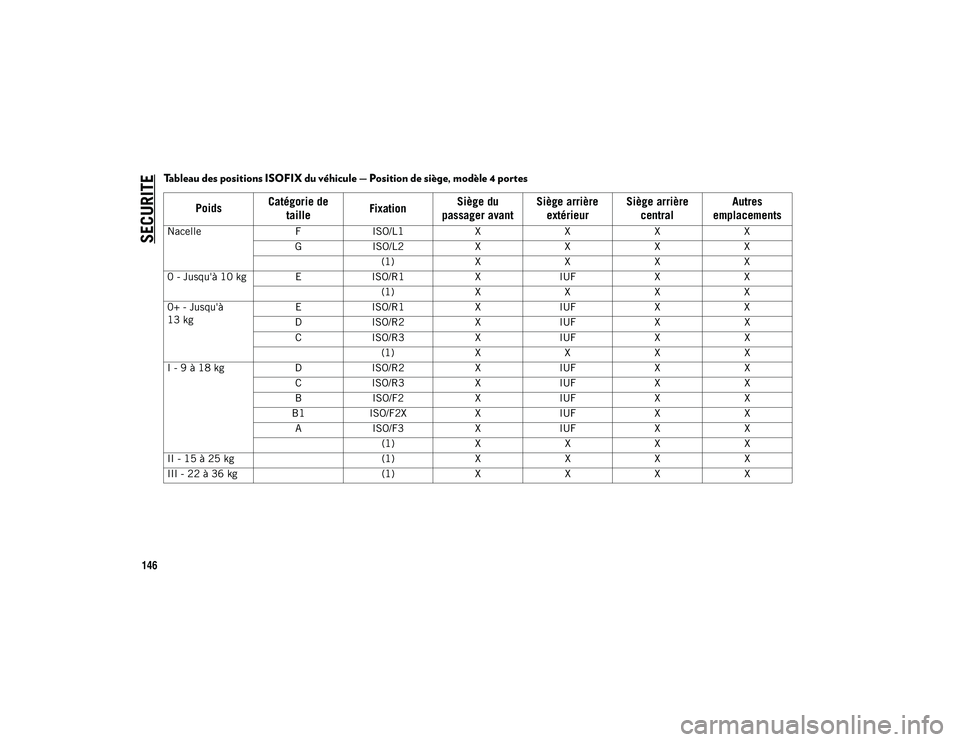

Tableau des positions ISOFIX du véhicule — Position de siège, modèle 4 portes
PoidsCatégorie de
taille Fixation Siège du
passager avant Siège arrière
extérieur Siège arrière
central Autres
emplacements
Nacelle FISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 - Jusqu'à 10 kg E ISO/R1XIUF XX
(1) XXXX
0+ - Jusqu'à
13 kg E
ISO/R1 XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
I - 9 à 18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II - 15 à 25 kg (1)XXXX
III - 22 à 36 kg (1)XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 146

147

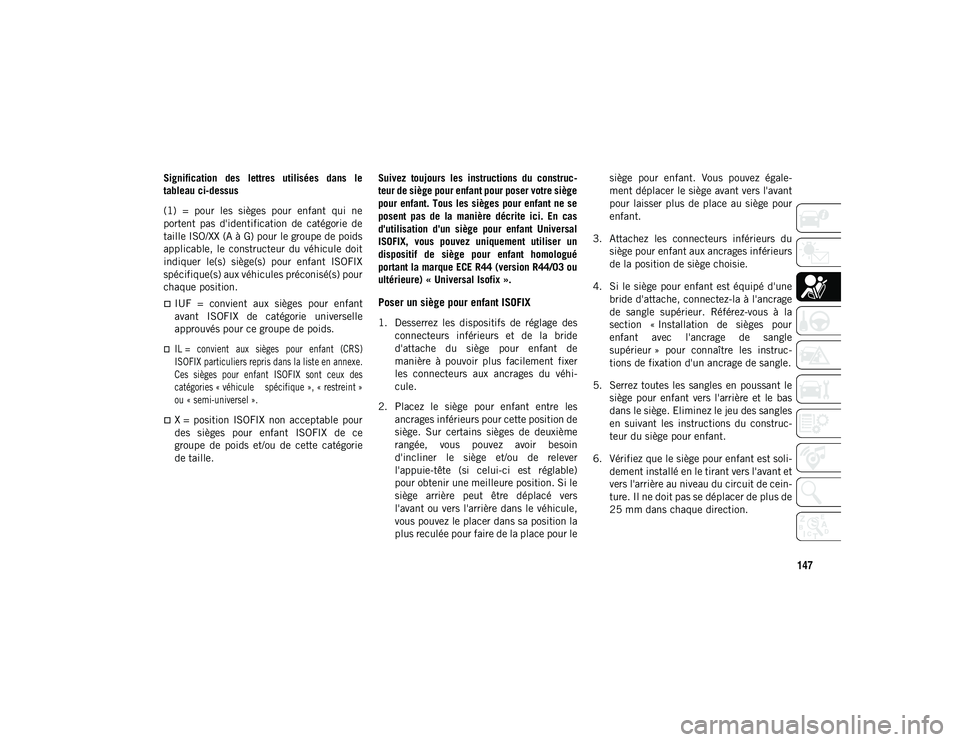

Signification des lettres utilisées dans le
tableau ci-dessus
(1) = pour les sièges pour enfant qui ne
portent pas d'identification de catégorie de
taille ISO/XX (A à G) pour le groupe de poids
applicable, le constructeur du véhicule doit
indiquer le(s) siège(s) pour enfant ISOFIX
spécifique(s) aux véhicules préconisé(s) pour
chaque position.
IUF = convient aux sièges pour enfant
avant ISOFIX de catégorie universelle
approuvés pour ce groupe de poids.

IL = convient aux sièges pour enfant (CRS)
ISOFIX particuliers repris dans la liste en annexe.
Ces sièges pour enfant ISOFIX sont ceux des
catégories « véhicule spécifique », « restreint »ou « semi-universel ».

X = position ISOFIX non acceptable pour
des sièges pour enfant ISOFIX de ce
groupe de poids et/ou de cette catégorie
de taille. Suivez toujours les instructions du construc
-
teur de siège pour enfant pour poser votre siège
pour enfant. Tous les sièges pour enfant ne se
posent pas de la manière décrite ici. En cas
d'utilisation d'un siège pour enfant Universal
ISOFIX, vous pouvez uniquement utiliser un
dispositif de siège pour enfant homologué
portant la marque ECE R44 (version R44/03 ou
ultérieure) « Universal Isofix ».
Poser un siège pour enfant ISOFIX
1. Desserrez les dispositifs de réglage des connecteurs inférieurs et de la bride
d'attache du siège pour enfant de
manière à pouvoir plus facilement fixer
les connecteurs aux ancrages du véhi -
cule.
2. Placez le siège pour enfant entre les ancrages inférieurs pour cette position de
siège. Sur certains sièges de deuxième
rangée, vous pouvez avoir besoin
d'incliner le siège et/ou de relever
l'appuie-tête (si celui-ci est réglable)
pour obtenir une meilleure position. Si le
siège arrière peut être déplacé vers
l'avant ou vers l'arrière dans le véhicule,
vous pouvez le placer dans sa position la
plus reculée pour faire de la place pour le siège pour enfant. Vous pouvez égale
-
ment déplacer le siège avant vers l'avant
pour laisser plus de place au siège pour
enfant.
3. Attachez les connecteurs inférieurs du siège pour enfant aux ancrages inférieurs
de la position de siège choisie.
4. Si le siège pour enfant est équipé d'une bride d'attache, connectez-la à l'ancrage
de sangle supérieur. Référez-vous à la
section « Installation de sièges pour
enfant avec l'ancrage de sangle
supérieur » pour connaître les instruc -
tions de fixation d'un ancrage de sangle.
5. Serrez toutes les sangles en poussant le siège pour enfant vers l'arrière et le bas
dans le siège. Eliminez le jeu des sangles
en suivant les instructions du construc -
teur du siège pour enfant.
6. Vérifiez que le siège pour enfant est soli -
dement installé en le tirant vers l'avant et
vers l'arrière au niveau du circuit de cein -
ture. Il ne doit pas se déplacer de plus de
25 mm dans chaque direction.
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 147

SECURITE
148

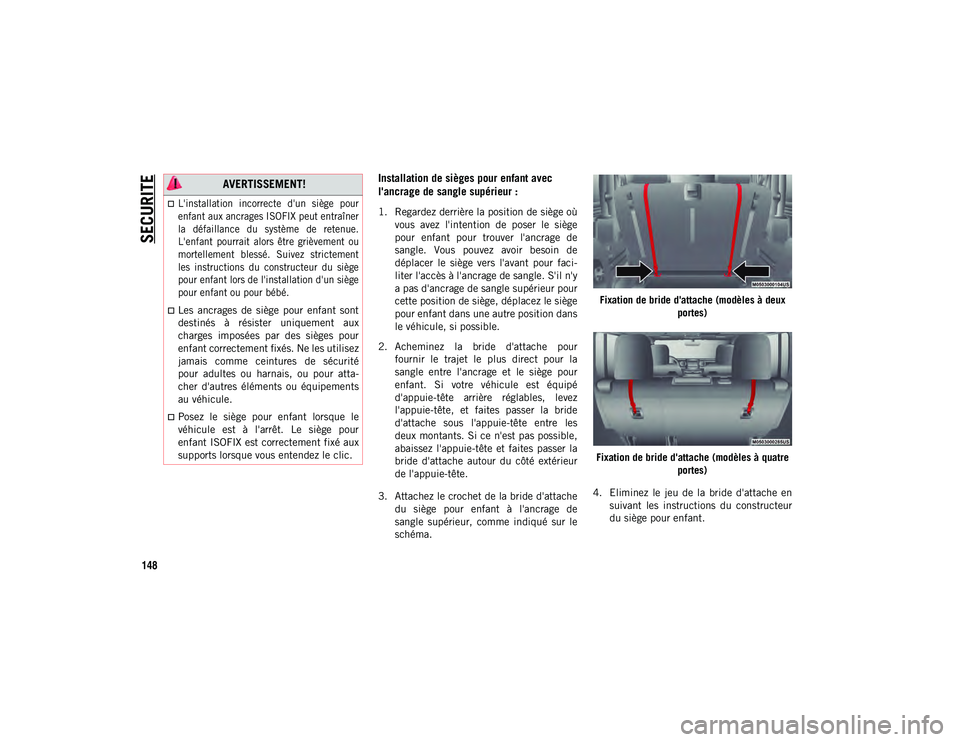

Installation de sièges pour enfant avec
l'ancrage de sangle supérieur :
1. Regardez derrière la position de siège oùvous avez l'intention de poser le siège
pour enfant pour trouver l'ancrage de
sangle. Vous pouvez avoir besoin de
déplacer le siège vers l'avant pour faci -
liter l'accès à l'ancrage de sangle. S'il n'y
a pas d'ancrage de sangle supérieur pour
cette position de siège, déplacez le siège
pour enfant dans une autre position dans
le véhicule, si possible.
2. Acheminez la bride d'attache pour fournir le trajet le plus direct pour la
sangle entre l'ancrage et le siège pour
enfant. Si votre véhicule est équipé
d'appuie-tête arrière réglables, levez
l'appuie-tête, et faites passer la bride
d'attache sous l'appuie-tête entre les
deux montants. Si ce n'est pas possible,
abaissez l'appuie-tête et faites passer la
bride d'attache autour du côté extérieur
de l'appuie-tête.
3. Attachez le crochet de la bride d'attache du siège pour enfant à l'ancrage de
sangle supérieur, comme indiqué sur le
schéma. Fixation de bride d'attache (modèles à deux
portes)
Fixation de bride d'attache (modèles à quatre portes)
4. Eliminez le jeu de la bride d'attache en suivant les instructions du constructeur
du siège pour enfant.
AVERTISSEMENT!

L'installation incorrecte d'un siège pour
enfant aux ancrages ISOFIX peut entraîner
la défaillance du système de retenue.
L'enfant pourrait alors être grièvement ou
mortellement blessé. Suivez strictement
les instructions du constructeur du siège
pour enfant lors de l'installation d'un siège
pour enfant ou pour bébé.

Les ancrages de siège pour enfant sont
destinés à résister uniquement aux
charges imposées par des sièges pour
enfant correctement fixés. Ne les utilisez
jamais comme ceintures de sécurité
pour adultes ou harnais, ou pour atta-
cher d'autres éléments ou équipements
au véhicule.
Posez le siège pour enfant lorsque le
véhicule est à l'arrêt. Le siège pour
enfant ISOFIX est correctement fixé aux
supports lorsque vous entendez le clic.
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 148
