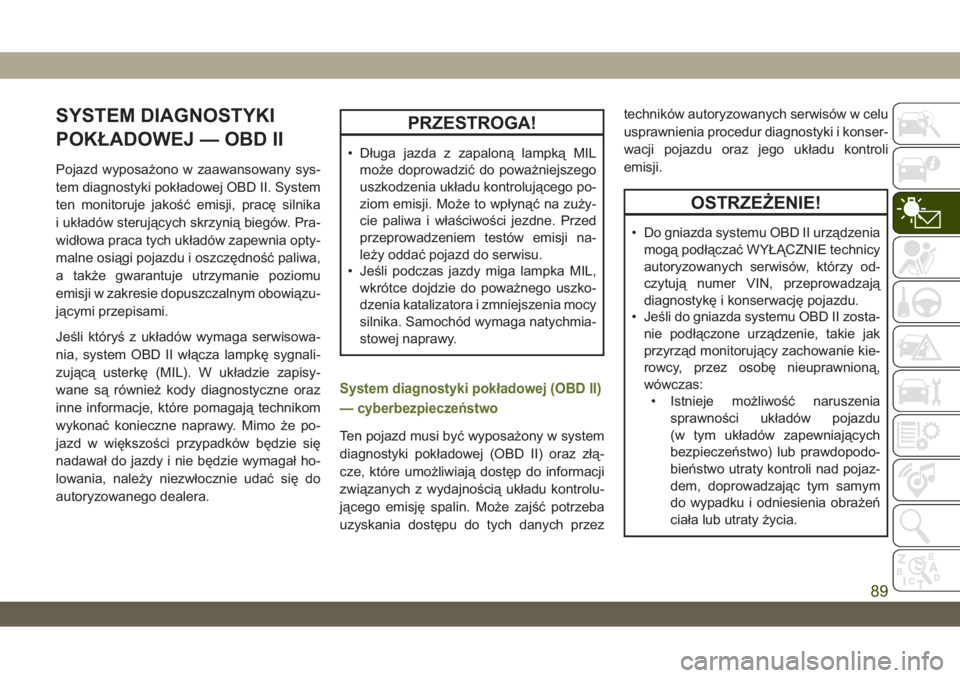

SYSTEM DIAGNOSTYKI
POKŁADOWEJ — OBD II
Pojazd wyposażono w zaawansowany sys-
tem diagnostyki pokładowej OBD II. System
ten monitoruje jakość emisji, pracę silnika
i układów sterujących skrzynią biegów. Pra-
widłowa praca tych układów zapewnia opty-
malne osiągi pojazdu i oszczędność paliwa,
a także gwarantuje utrzymanie poziomu
emisji w zakresie dopuszczalnym obowiązu-
jącymi przepisami.
Jeśli któryś z układów wymaga serwisowa-
nia, system OBD II włącza lampkę sygnali-
zującą usterkę (MIL). W układzie zapisy-
wane są również kody diagnostyczne oraz
inne informacje, które pomagają technikom
wykonać konieczne naprawy. Mimo że po-
jazd w większości przypadków będzie się
nadawał do jazdy i nie będzie wymagał ho-
lowania, należy niezwłocznie udać się do
autoryzowanego dealera.
PRZESTROGA!
• Długa jazda z zapaloną lampką MIL
może doprowadzić do poważniejszego
uszkodzenia układu kontrolującego po-
ziom emisji. Może to wpłynąć na zuży-
cie paliwa i właściwości jezdne. Przed
przeprowadzeniem testów emisji na-
leży oddać pojazd do serwisu.
• Jeśli podczas jazdy miga lampka MIL,
wkrótce dojdzie do poważnego uszko-
dzenia katalizatora i zmniejszenia mocy
silnika. Samochód wymaga natychmia-
stowej naprawy.
System diagnostyki pokładowej (OBD II)
— cyberbezpieczeństwo
Ten pojazd musi być wyposażony w system
diagnostyki pokładowej (OBD II) oraz złą-
cze, które umożliwiają dostęp do informacji
związanych z wydajnością układu kontrolu-
jącego emisję spalin. Może zajść potrzeba
uzyskania dostępu do tych danych przeztechników autoryzowanych serwisów w celu
usprawnienia procedur diagnostyki i konser-
wacji pojazdu oraz jego układu kontroli
emisji.
OSTRZEŻENIE!
• Do gniazda systemu OBD II urządzenia
mogą podłączać WYŁĄCZNIE technicy
autoryzowanych serwisów, którzy od-
czytują numer VIN, przeprowadzają
diagnostykę i konserwację pojazdu.
• Jeśli do gniazda systemu OBD II zosta-
nie podłączone urządzenie, takie jak
przyrząd monitorujący zachowanie kie-
rowcy, przez osobę nieuprawnioną,
wówczas:
• Istnieje możliwość naruszenia
sprawności układów pojazdu
(w tym układów zapewniających
bezpieczeństwo) lub prawdopodo-
bieństwo utraty kontroli nad pojaz-
dem, doprowadzając tym samym
do wypadku i odniesienia obrażeń
ciała lub utraty życia.
89

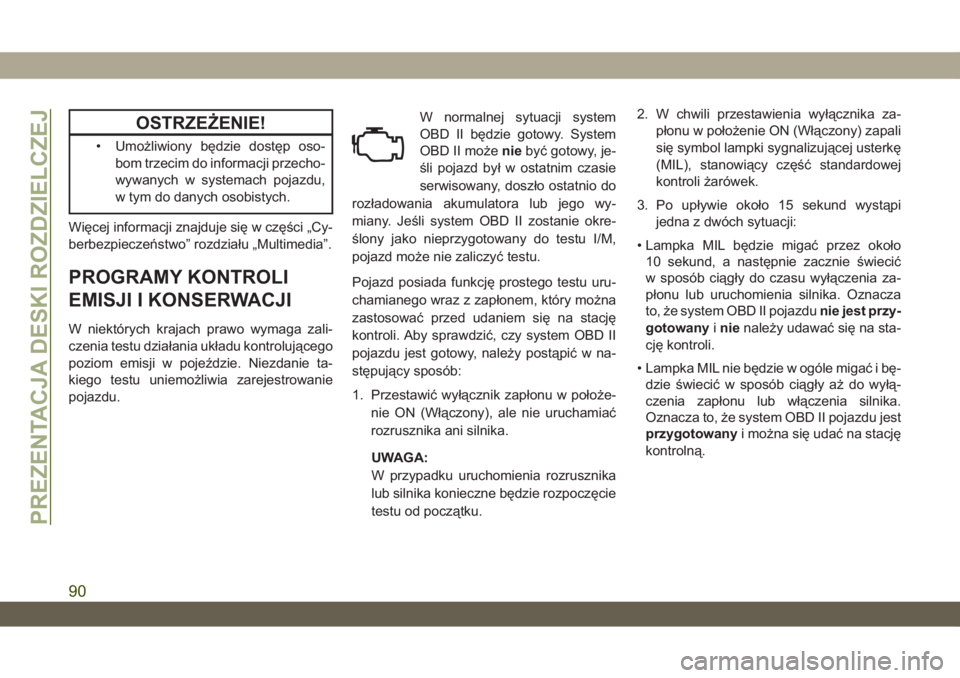

OSTRZEŻENIE!
• Umożliwiony będzie dostęp oso-
bom trzecim do informacji przecho-
wywanych w systemach pojazdu,
w tym do danych osobistych.
Więcej informacji znajduje się w części „Cy-
berbezpieczeństwo” rozdziału „Multimedia”.
PROGRAMY KONTROLI
EMISJI I KONSERWACJI
W niektórych krajach prawo wymaga zali-
czenia testu działania układu kontrolującego
poziom emisji w pojeździe. Niezdanie ta-
kiego testu uniemożliwia zarejestrowanie
pojazdu.W normalnej sytuacji system
OBD II będzie gotowy. System
OBD II możeniebyć gotowy, je-
śli pojazd był w ostatnim czasie
serwisowany, doszło ostatnio do
rozładowania akumulatora lub jego wy-
miany. Jeśli system OBD II zostanie okre-
ślony jako nieprzygotowany do testu I/M,
pojazd może nie zaliczyć testu.
Pojazd posiada funkcję prostego testu uru-
chamianego wraz z zapłonem, który można
zastosować przed udaniem się na stację
kontroli. Aby sprawdzić, czy system OBD II
pojazdu jest gotowy, należy postąpić w na-
stępujący sposób:
1. Przestawić wyłącznik zapłonu w położe-
nie ON (Włączony), ale nie uruchamiać
rozrusznika ani silnika.
UWAGA:
W przypadku uruchomienia rozrusznika
lub silnika konieczne będzie rozpoczęcie
testu od początku.2. W chwili przestawienia wyłącznika za-
płonu w położenie ON (Włączony) zapali
się symbol lampki sygnalizującej usterkę
(MIL), stanowiący część standardowej
kontroli żarówek.
3. Po upływie około 15 sekund wystąpi
jedna z dwóch sytuacji:
• Lampka MIL będzie migać przez około
10 sekund, a następnie zacznie świecić
w sposób ciągły do czasu wyłączenia za-
płonu lub uruchomienia silnika. Oznacza
to, że system OBD II pojazdunie jest przy-
gotowanyinienależy udawać się na sta-
cję kontroli.
• Lampka MIL nie będzie w ogóle migać i bę-
dzie świecić w sposób ciągły aż do wyłą-
czenia zapłonu lub włączenia silnika.
Oznacza to, że system OBD II pojazdu jest
przygotowanyi można się udać na stację
kontrolną.
PREZENTACJA DESKI ROZDZIELCZEJ
90

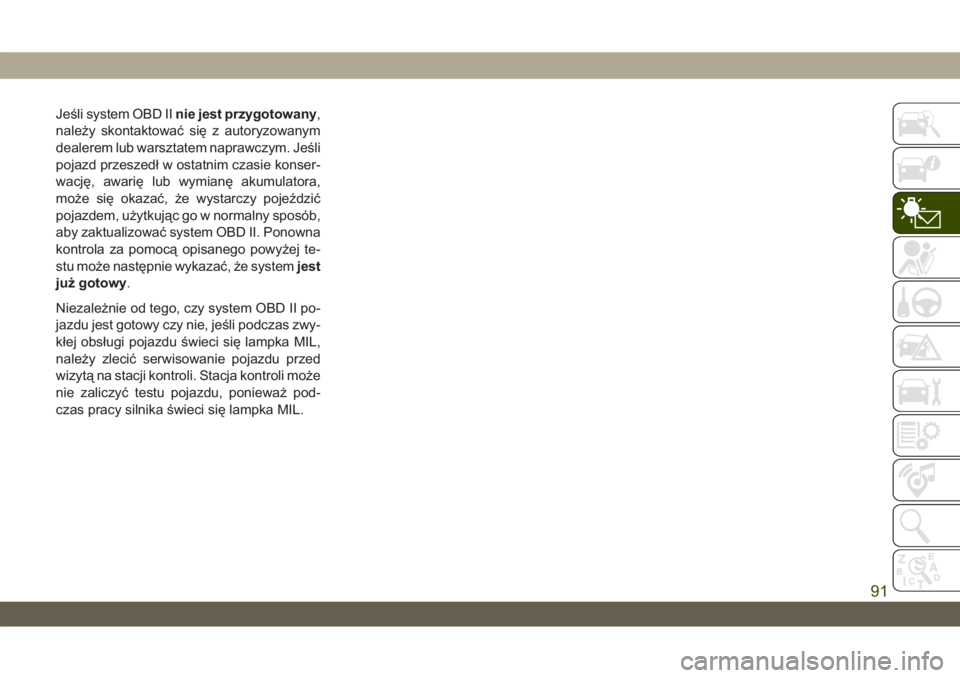

Jeśli system OBD IInie jest przygotowany,
należy skontaktować się z autoryzowanym
dealerem lub warsztatem naprawczym. Jeśli
pojazd przeszedł w ostatnim czasie konser-
wację, awarię lub wymianę akumulatora,
może się okazać, że wystarczy pojeździć
pojazdem, użytkując go w normalny sposób,
aby zaktualizować system OBD II. Ponowna
kontrola za pomocą opisanego powyżej te-
stu może następnie wykazać, że systemjest
już gotowy.
Niezależnie od tego, czy system OBD II po-
jazdu jest gotowy czy nie, jeśli podczas zwy-
kłej obsługi pojazdu świeci się lampka MIL,
należy zlecić serwisowanie pojazdu przed
wizytą na stacji kontroli. Stacja kontroli może
nie zaliczyć testu pojazdu, ponieważ pod-
czas pracy silnika świeci się lampka MIL.
91

92

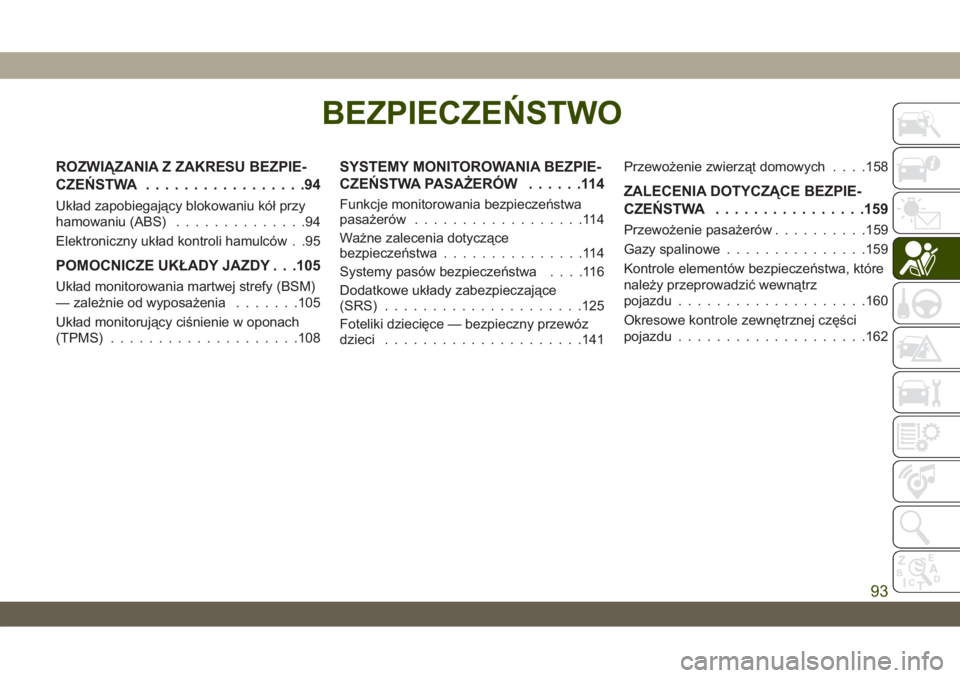

BEZPIECZEŃSTWO
ROZWIĄZANIA Z ZAKRESU BEZPIE-
CZEŃSTWA.................94
Układ zapobiegający blokowaniu kół przy
hamowaniu (ABS)..............94
Elektroniczny układ kontroli hamulców . .95
POMOCNICZE UKŁADY JAZDY . . .105
Układ monitorowania martwej strefy (BSM)
— zależnie od wyposażenia.......105
Układ monitorujący ciśnienie w oponach
(TPMS)....................108
SYSTEMY MONITOROWANIA BEZPIE-
CZEŃSTWA PASAŻERÓW......114
Funkcje monitorowania bezpieczeństwa
pasażerów..................114
Ważne zalecenia dotyczące
bezpieczeństwa...............114
Systemy pasów bezpieczeństwa....116
Dodatkowe układy zabezpieczające
(SRS).....................125
Foteliki dziecięce — bezpieczny przewóz
dzieci.....................141Przewożenie zwierząt domowych. . . .158ZALECENIA DOTYCZĄCE BEZPIE-
CZEŃSTWA................159
Przewożenie pasażerów..........159
Gazy spalinowe...............159
Kontrole elementów bezpieczeństwa, które
należy przeprowadzić wewnątrz
pojazdu....................160
Okresowe kontrole zewnętrznej części
pojazdu....................162
BEZPIECZEŃSTWO
93

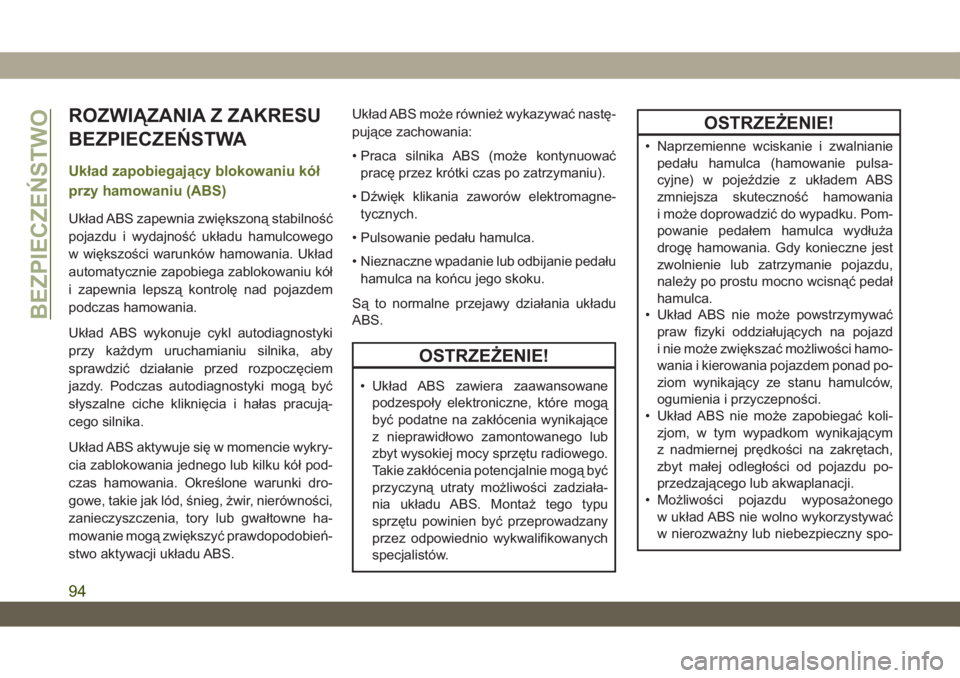

ROZWIĄZANIA Z ZAKRESU
BEZPIECZEŃSTWA
Układ zapobiegający blokowaniu kół
przy hamowaniu (ABS)
Układ ABS zapewnia zwiększoną stabilność
pojazdu i wydajność układu hamulcowego
w większości warunków hamowania. Układ
automatycznie zapobiega zablokowaniu kół
i zapewnia lepszą kontrolę nad pojazdem
podczas hamowania.
Układ ABS wykonuje cykl autodiagnostyki
przy każdym uruchamianiu silnika, aby
sprawdzić działanie przed rozpoczęciem
jazdy. Podczas autodiagnostyki mogą być
słyszalne ciche kliknięcia i hałas pracują-
cego silnika.
Układ ABS aktywuje się w momencie wykry-
cia zablokowania jednego lub kilku kół pod-
czas hamowania. Określone warunki dro-
gowe, takie jak lód, śnieg, żwir, nierówności,
zanieczyszczenia, tory lub gwałtowne ha-
mowanie mogą zwiększyć prawdopodobień-
stwo aktywacji układu ABS.Układ ABS może również wykazywać nastę-
pujące zachowania:
• Praca silnika ABS (może kontynuować
pracę przez krótki czas po zatrzymaniu).
• Dźwięk klikania zaworów elektromagne-
tycznych.
• Pulsowanie pedału hamulca.
• Nieznaczne wpadanie lub odbijanie pedału
hamulca na końcu jego skoku.
Są to normalne przejawy działania układu
ABS.
OSTRZEŻENIE!
• Układ ABS zawiera zaawansowane
podzespoły elektroniczne, które mogą
być podatne na zakłócenia wynikające
z nieprawidłowo zamontowanego lub
zbyt wysokiej mocy sprzętu radiowego.
Takie zakłócenia potencjalnie mogą być
przyczyną utraty możliwości zadziała-
nia układu ABS. Montaż tego typu
sprzętu powinien być przeprowadzany
przez odpowiednio wykwalifikowanych
specjalistów.
OSTRZEŻENIE!
• Naprzemienne wciskanie i zwalnianie
pedału hamulca (hamowanie pulsa-
cyjne) w pojeździe z układem ABS
zmniejsza skuteczność hamowania
i może doprowadzić do wypadku. Pom-
powanie pedałem hamulca wydłuża
drogę hamowania. Gdy konieczne jest
zwolnienie lub zatrzymanie pojazdu,
należy po prostu mocno wcisnąć pedał
hamulca.
• Układ ABS nie może powstrzymywać
praw fizyki oddziałujących na pojazd
i nie może zwiększać możliwości hamo-
wania i kierowania pojazdem ponad po-
ziom wynikający ze stanu hamulców,
ogumienia i przyczepności.
• Układ ABS nie może zapobiegać koli-
zjom, w tym wypadkom wynikającym
z nadmiernej prędkości na zakrętach,
zbyt małej odległości od pojazdu po-
przedzającego lub akwaplanacji.
• Możliwości pojazdu wyposażonego
w układ ABS nie wolno wykorzystywać
w nierozważny lub niebezpieczny spo-
BEZPIECZEŃSTWO
94

OSTRZEŻENIE!
sób, narażając tym samym bezpieczeń-
stwo osób w pojeździe oraz poza nim.

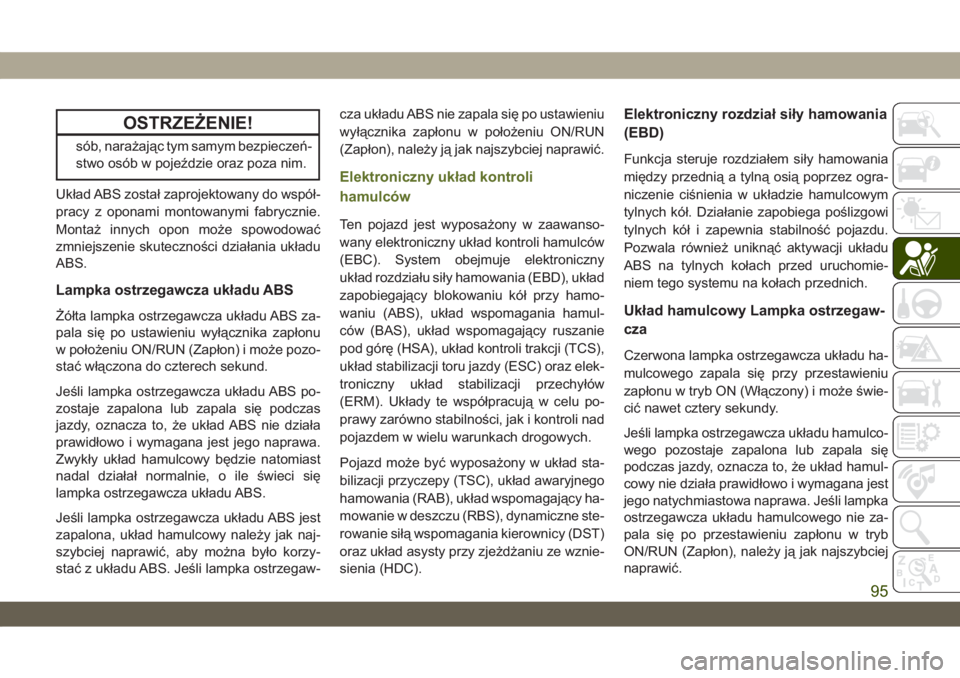

Układ ABS został zaprojektowany do współ-
pracy z oponami montowanymi fabrycznie.
Montaż innych opon może spowodować
zmniejszenie skuteczności działania układu
ABS.
Lampka ostrzegawcza układu ABS
Żółta lampka ostrzegawcza układu ABS za-
pala się po ustawieniu wyłącznika zapłonu
w położeniu ON/RUN (Zapłon) i może pozo-
stać włączona do czterech sekund.
Jeśli lampka ostrzegawcza układu ABS po-
zostaje zapalona lub zapala się podczas
jazdy, oznacza to, że układ ABS nie działa
prawidłowo i wymagana jest jego naprawa.
Zwykły układ hamulcowy będzie natomiast
nadal działał normalnie, o ile świeci się
lampka ostrzegawcza układu ABS.
Jeśli lampka ostrzegawcza układu ABS jest
zapalona, układ hamulcowy należy jak naj-
szybciej naprawić, aby można było korzy-
stać z układu ABS. Jeśli lampka ostrzegaw-cza układu ABS nie zapala się po ustawieniu
wyłącznika zapłonu w położeniu ON/RUN
(Zapłon), należy ją jak najszybciej naprawić.
Elektroniczny układ kontroli
hamulców
Ten pojazd jest wyposażony w zaawanso-
wany elektroniczny układ kontroli hamulców
(EBC). System obejmuje elektroniczny
układ rozdziału siły hamowania (EBD), układ
zapobiegający blokowaniu kół przy hamo-
waniu (ABS), układ wspomagania hamul-
ców (BAS), układ wspomagający ruszanie
pod górę (HSA), układ kontroli trakcji (TCS),
układ stabilizacji toru jazdy (ESC) oraz elek-
troniczny układ stabilizacji przechyłów
(ERM). Układy te współpracują w celu po-
prawy zarówno stabilności, jak i kontroli nad
pojazdem w wielu warunkach drogowych.
Pojazd może być wyposażony w układ sta-
bilizacji przyczepy (TSC), układ awaryjnego
hamowania (RAB), układ wspomagający ha-
mowanie w deszczu (RBS), dynamiczne ste-
rowanie siłą wspomagania kierownicy (DST)
oraz układ asysty przy zjeżdżaniu ze wznie-
sienia (HDC).
Elektroniczny rozdział siły hamowania
(EBD)
Funkcja steruje rozdziałem siły hamowania
między przednią a tylną osią poprzez ogra-
niczenie ciśnienia w układzie hamulcowym
tylnych kół. Działanie zapobiega poślizgowi
tylnych kół i zapewnia stabilność pojazdu.
Pozwala również uniknąć aktywacji układu
ABS na tylnych kołach przed uruchomie-
niem tego systemu na kołach przednich.
Układ hamulcowy Lampka ostrzegaw-
cza
Czerwona lampka ostrzegawcza układu ha-
mulcowego zapala się przy przestawieniu
zapłonu w tryb ON (Włączony) i może świe-
cić nawet cztery sekundy.
Jeśli lampka ostrzegawcza układu hamulco-
wego pozostaje zapalona lub zapala się
podczas jazdy, oznacza to, że układ hamul-
cowy nie działa prawidłowo i wymagana jest
jego natychmiastowa naprawa. Jeśli lampka
ostrzegawcza układu hamulcowego nie za-
pala się po przestawieniu zapłonu w tryb
ON/RUN (Zapłon), należy ją jak najszybciej
naprawić.
95

Układ wspomagania hamulców (BAS)
Układ BAS został opracowany, aby optyma-
lizować wydajność hamulców pojazdu pod-
czas manewrów gwałtownego hamowania.
Układ wykrywa sytuacje wymagające gwał-
townego hamowania, odczytując prędkość
i stopień włączenia hamulców, a następnie
generuje optymalne ciśnienie w układzie ha-
mulcowym. Może się to przyczynić do skró-
cenia drogi hamowania. Układ BAS stanowi
uzupełnienie układu zapobiegającego blo-
kowaniu kół przy hamowaniu (ABS). Bardzo
szybkie włączenie hamulców sprzyja najlep-
szemu wspomaganiu przez układ BAS. Aby
zapewnić optymalne działanie tego układu,
w trakcie hamowania należy wywierać stały
nacisk na pedał hamulca (nie „pompować”
pedałem hamulca). Nie zmniejszać siły wy-
wieranej na pedał hamulca, chyba że hamo-
wanie nie jest dłużej wymagane. Po zwolnie-
niu pedału hamulca układ BAS jest
dezaktywowany.OSTRZEŻENIE!
Układ wspomagania hamulców (BAS) nie
może powstrzymywać praw fizyki oddzia-
łujących na pojazd i nie może zwiększać
przyczepności ponad poziom wynikający
z warunków panujących na drodze. Układ
BAS nie może zapobiegać kolizjom, włą-
czając w to wypadki wynikające z nad-
miernej prędkości na zakrętach, jazdy na
zbyt śliskiej nawierzchni lub akwaplana-
cji. Możliwości pojazdu wyposażonego
w układ BAS nie wolno wykorzystywać
w bezmyślny lub niebezpieczny sposób,
narażając tym samym bezpieczeństwo
osób w pojeździe oraz poza nim.
System wspomagania ruszania pod
górę (HSA)
System HSA ogranicza zjazd podczas ru-
szania pod górę. Kiedy kierowca zwalnia
hamulec, stojąc na wzniesieniu, system
HSA przez krótki czas utrzymuje ciśnienie
w układzie hamulcowym. Jeśli kierowca nienaciśnie pedału przyspieszenia przed upły-
wem tego czasu, układ zlikwiduje ciśnienie
w układzie hamulcowym i pojazd stoczy się
ze wzniesienia.
Następujące warunki muszą być spełnione,
aby umożliwić aktywację układu HSA:
• Funkcja musi być włączona.
• Pojazd musi stać.
• Hamulec postojowy musi być wyłączony.
• Drzwi kierowcy muszą być zamknięte. (Je-
śli drzwi są zamontowane, muszą być za-
mknięte. Jeśli drzwi są zdemontowane,
niezbędne jest zapięcie pasa bezpieczeń-
stwa kierowcy).
• Pojazd musi być zaparkowany pod odpo-
wiednim kątem.
• Musi być włączony bieg przeznaczony do
jazdy w górę wzniesienia (np. bieg prze-
znaczony do jazdy w przód, jeśli pojazd
stoi przodem do wierzchołka wzniesienia
lub bieg wsteczny, jeśli pojazd stoi tyłem do
wierzchołka wzniesienia).
BEZPIECZEŃSTWO
96

• Układ HSA działa na biegu wstecznym
i wszystkich biegach jazdy do przodu.
Układ nie zadziała, jeśli skrzynia biegów
jest w położeniu P lub N. Jeśli sprzęgło
w pojazdach z ręczną skrzynią biegów zo-
stanie naciśnięte, układ HSA pozostanie
uruchomiony.
OSTRZEŻENIE!
W niektórych sytuacjach system wspo-
magania ruszania pod górę (HSA) nie
uruchomi się i pojazd może nieco stoczyć
się do tyłu, jeśli stoi na wzniesieniu o ma-
łym nachyleniu, jest załadowany lub ho-
luje przyczepę. Układ HSA w żadnym wy-
padku nie zwalnia kierowcy z obowiązku
aktywnego kierowania pojazdem. Na kie-
rowcy spoczywa pełna odpowiedzialność
za uważne obserwowanie dystansu
względem innych pojazdów, pieszych
i obiektów. Kierowca jest przede wszyst-
kim odpowiedzialny za bezpieczne hamo-
wanie pojazdu, niezależnie od warunków
panujących na drodze. Aby zachować
pełne panowanie nad pojazdem i zapew-
nić bezpieczeństwo, kierowca musi być
OSTRZEŻENIE!
skoncentrowany na drodze. Nieprze-
strzeganie powyższych zaleceń może
być przyczyną wypadku lub poważnych
obrażeń.
Wyłączanie i włączanie układu HSA
Można ją włączyć lub wyłączyć. Więcej infor-
macji dotyczących zmiany bieżących usta-
wień znajduje się w części „Wyświetlacz ze-
stawu wskaźników” w rozdziale
„Prezentacja deski rozdzielczej”.
Holowanie z układem HSA
Układ HSA ogranicza staczanie się pojazdu
do tyłu podczas holowania przyczepy.
OSTRZEŻENIE!
• W przypadku korzystania z układu ste-
rującego hamulcami przyczepy moż-
liwe jest sterowanie włączaniem i wyłą-
czaniem hamulców przyczepy za
pomocą czujnika położenia pedału ha-
OSTRZEŻENIE!
mulca. Kiedy pedał hamulca zostanie
zwolniony, siła hamowania może oka-
zać się zbyt mała, aby utrzymać pojazd
wraz z przyczepą na pochyłości. Aby
uniknąć stoczenia pojazdu z pochyłości
w momencie ruszania, należy ręcznie
uruchomić hamulec przyczepy albo
zwiększyć ciśnienie w układzie hamul-
cowym przed zwolnieniem pedału ha-
mulca.
• Układ HSA nie pełni funkcji hamulca
postojowego. Przed wyjściem z po-
jazdu należy zawsze zaciągnąć hamu-
lec postojowy z pełną siłą. Pamiętać
również o ustawieniu dźwigni zmiany
biegów w położeniu P.
• Nieprzestrzeganie powyższych zaleceń
może być przyczyną wypadku lub po-
ważnych obrażeń.
97

Układ kontroli trakcji (TCS)
Układ ten monitoruje poślizg każdego koła
napędowego. W przypadku wykrycia po-
ślizgu koła lub kół układ TCS uruchamia
odpowiednie hamulce i/lub obniża moc sil-
nika w celu zapewnienia lepszego przyspie-
szenia i poprawy stabilności. Układ elektro-
nicznej kontroli przyczepności dla czterech
kół (BLD), będący funkcją układu TCS,
działa podobnie do mechanizmu różnico-
wego o kontrolowanym poślizgu — kontro-
luje poślizg kół na osiach napędowych. Jeśli
jedno z kół na osi napędowej kręci się szyb-
ciej niż drugie, układ przyhamowuje ślizga-
jące się koło. Pozwala to na przekazanie
większego momentu obrotowego silnika na
koło, które nie ma poślizgu. Układ BLD może
działać nawet wtedy, gdy układy TCS i ESC
pracują w trybie ograniczonej funkcjonalno-
ści.
Sterowanie elektronicznego układu
stabilizacji toru jazdy (ESC)
Układ ten poprawia kontrolę i stabilność kie-
runkową w różnych warunkach jazdy. Układ
ESC dokonuje korekty nadsterowności lub
podsterowności, przyhamowując odpowied-nie koło lub koła pojazdu. Działanie ma na
celu przeciwdziałanie zjawisku nadsterow-
ności lub podsterowności. W celu utrzyma-
nia pojazdu na żądanej ścieżce może rów-
nież być ograniczana moc silnika.
Układ ESC wykorzystuje czujniki zamonto-
wane w pojeździe do ustalania zamierzo-
nego przez kierowcę toru jazdy i porównuje
go z rzeczywistym torem jazdy. Gdy rzeczy-
wisty tor jazdy nie zgadza się z torem zamie-
rzonym, układ ESC włącza hamulec odpo-
wiedniego koła, przeciwdziałając w ten
sposób nadsterowności lub podsterowności.
• Nadsterowność — wtedy, gdy pojazd
skręca bardziej niż wynika to z położenia
kierownicy.
• Podsterowność — wtedy, gdy pojazd
skręca mniej niż wynika to z położenia
kierownicy.
Lampka sygnalizująca usterkę/działanie
układu ESC na zestawie wskaźników za-
czyna migać, jak tylko opony tracą przyczep-
ność i następuje aktywacja układu ESC.
Lampka sygnalizująca włączenie/usterkę
układu ESC miga również, gdy uaktywnia
się układ TCS. Jeśli lampka sygnalizującausterkę/działanie układu ESC miga podczas
przyspieszania, zmniejszyć nacisk na pedał
przyspieszenia i wcisnąć go tylko w minimal-
nym wymaganym stopniu. Prędkość i styl
jazdy należy dostosowywać do panujących
warunków drogowych.
OSTRZEŻENIE!
• Układ stabilizacji toru jazdy (ESC) nie
może powstrzymywać praw fizyki od-
działujących na pojazd i nie może
zwiększać przyczepności ponad po-
ziom wynikający z warunków panują-
cych na drodze. Układ ESC nie zapo-
biega kolizjom ani wypadkom
wynikającym z jazdy z nadmierną pręd-
kością w zakrętach, jazdy po zbyt śli-
skiej nawierzchni lub spowodowanych
akwaplanacją. Nie zapobiega także wy-
padkom będącym następstwem utraty
kontroli nad pojazdem z powodu złej
oceny przez kierowcę warunków panu-
jących na drodze. Jedynie zachowanie
bezpieczeństwa, koncentracja i do-
świadczenie kierowcy może zapobiec
wypadkom. Możliwości pojazdu wypo-
BEZPIECZEŃSTWO
98
