HUOMAUTUS:
• Sähkötoimisten ikkunoiden kytkimet pysy-
vät käytössä noin 10 minuuttia sen jälkeen,
kun virtalukko on käännetty OFF (Sammu-
tus) -asentoon. Kumman tahansa etuoven
avaaminen peruuttaa toiminnon.
Nelioviset mallit
Vasemmanpuoleinen alakytkin ohjaa vasem-
manpuoleista takaikkunaa ja oikeanpuolei-
nen alakytkin oikeanpuoleista takaikkunaa.
HUOMAUTUS:
Keskikonsolin takaosassa ovat takamatkusta-
jien ikkunoiden kytkimet neliovisissa mal-
leissa.
Automaattinen ikkunan sulkeminen
Kuljettajan oven sähkötoimisen ikkunan kyt-
kimessä ja matkustajan puolen ikkunan kyt-
kimissä on automaattinen sulkemistoiminto.
Työnnä ikkunan kytkin alas vähäksi aikaa ja
vapauta se. Ikkuna laskeutuu automaatti-
sesti.Jos haluat sulkea ikkunan vain osittain, paina
kytkintä vähän aikaa ja vapauta se, kun lasi
on halutulla korkeudella.
Jos haluat keskeyttää automaattisen avauk-
sen, vedä kytkintä hieman ylöspäin.
Tuulimelu
Tuulimelu tuntuu paineena tai helikopterilta
kuulostavana äänenä korvissa. Tuulimelun
häiritsevä vaikutus tuntuu erityisesti ajetta-
essa ikkunat kokonaan tai osittain avoinna.
Tämä on normaali ilmiö, ja sitä voi vähentää
ikkunaa säätämällä.
IRROTETTAVAN KATON
TIEDOT
Ajoneuvon keskikonsolissa on työkalusarja.
Sarja sisältää seuraavissa osioissa kuvattui-
hin toimenpiteisiin tarvittavat työkalut.
Kaikki osat sopivat räikkään käytön helpotta-
miseksi.
Sisältyvät työkalut
1 – Koon 50 Torx-ruuvauskärki
2 – Koon 40 Torx-ruuvauskärki
3 – 15 mm:n istukka
4 – Räikkä
49

Katso täydelliset tiedot käyttöoppaasta.
Kangaskatto – kaksi- ja nelioviset mallit
Kangaskaton laskeminen
Laske kangaskatto noudattamalla seuraavia
ohjeita:
1. Kun takaluukku on auki, irrota takaluukun
palkki takaikkunan alaosasta oikealta va-
semmalle. Säilytä turvallisessa paikassa.
Irrota takaikkuna liu’uttamalla sitä va-
semmalle reunan suuntaisesti.
2. Paina takaikkunan pilareiden alaosia
ulospäin, jotta ne irtoavat
kiinnityskielekkeistään.
3. Irrota pienten takaikkunoiden etuosan
yläkulmissa olevat tarranauhat.4. Irrota kumpikin pieni takaikkuna pitä-
mällä muovikiinnikkeet yläreunan tasalla.
Säilytä kangaskaton ikkunapussissa tai
muussa turvallisessa paikassa.5. Taita aurinkosuojat tuulilasia vasten ajo-
neuvon sisäpuolella ja irrota etukaaren
kiinnikkeet häikäisysuojien päältä. Var-
mista, että koukku on täysin irti
vastakappaleestaan.
Tarranauhan sijaintiPienen takaikkunan yläreunan kiinnikkeet
AJONEUVOON TUTUSTUMINEN
50

6. Nosta kangaskaton etureuna ylös ajoneu-
von ulkopuolelta ja taita takaisin
Sunrider-asentoon.
HUOMAUTUS:
Jos kangaskatto jätetään Sunrider-
asentoon, kiinnitä katto kahdella keski-
konsolissa olevalla tarranauhalla.7. Vedä kangaskaton viimeisen kaaren alla
olevaa Sunrider-kiinnikettä.8. Anna kangaskaton liukua vapaasti taakse-
päin ohjainkiskoilla säilytysasentoon.
9. Paina taitettua kangaskattoa hieman alas-
päin ja liu’uta samalla kuljettajan ja mat-
kustajan puolen nostomekanismien luki-
tusvivut lukitusasentoon.
Etukaaren kiinnike irrotettuSunrider-nauhat paikoillaanSunrider-kiinnikkeen asento
51

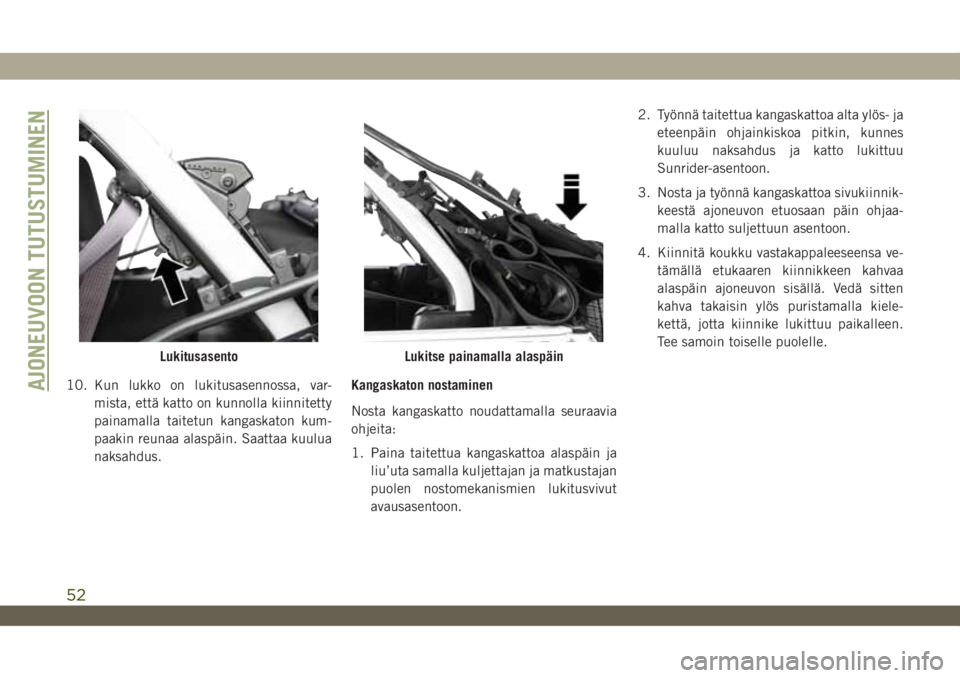

10. Kun lukko on lukitusasennossa, var-
mista, että katto on kunnolla kiinnitetty
painamalla taitetun kangaskaton kum-
paakin reunaa alaspäin. Saattaa kuulua
naksahdus.Kangaskaton nostaminen
Nosta kangaskatto noudattamalla seuraavia
ohjeita:
1. Paina taitettua kangaskattoa alaspäin ja
liu’uta samalla kuljettajan ja matkustajan
puolen nostomekanismien lukitusvivut
avausasentoon.2. Työnnä taitettua kangaskattoa alta ylös- ja
eteenpäin ohjainkiskoa pitkin, kunnes
kuuluu naksahdus ja katto lukittuu
Sunrider-asentoon.
3. Nosta ja työnnä kangaskattoa sivukiinnik-
keestä ajoneuvon etuosaan päin ohjaa-
malla katto suljettuun asentoon.
4. Kiinnitä koukku vastakappaleeseensa ve-
tämällä etukaaren kiinnikkeen kahvaa
alaspäin ajoneuvon sisällä. Vedä sitten
kahva takaisin ylös puristamalla kiele-
kettä, jotta kiinnike lukittuu paikalleen.
Tee samoin toiselle puolelle.
LukitusasentoLukitse painamalla alaspäin
AJONEUVOON TUTUSTUMINEN
52

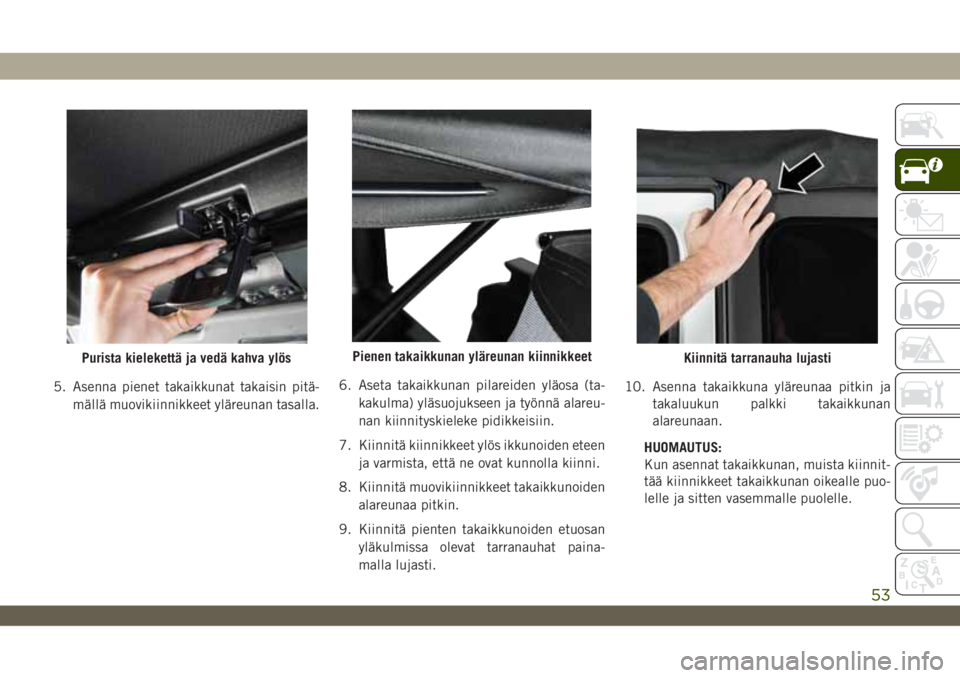

5. Asenna pienet takaikkunat takaisin pitä-
mällä muovikiinnikkeet yläreunan tasalla.6. Aseta takaikkunan pilareiden yläosa (ta-
kakulma) yläsuojukseen ja työnnä alareu-
nan kiinnityskieleke pidikkeisiin.
7. Kiinnitä kiinnikkeet ylös ikkunoiden eteen
ja varmista, että ne ovat kunnolla kiinni.
8. Kiinnitä muovikiinnikkeet takaikkunoiden
alareunaa pitkin.
9. Kiinnitä pienten takaikkunoiden etuosan
yläkulmissa olevat tarranauhat paina-
malla lujasti.10. Asenna takaikkuna yläreunaa pitkin ja
takaluukun palkki takaikkunan
alareunaan.
HUOMAUTUS:
Kun asennat takaikkunan, muista kiinnit-
tää kiinnikkeet takaikkunan oikealle puo-
lelle ja sitten vasemmalle puolelle.
Purista kielekettä ja vedä kahva ylösPienen takaikkunan yläreunan kiinnikkeetKiinnitä tarranauha lujasti
53

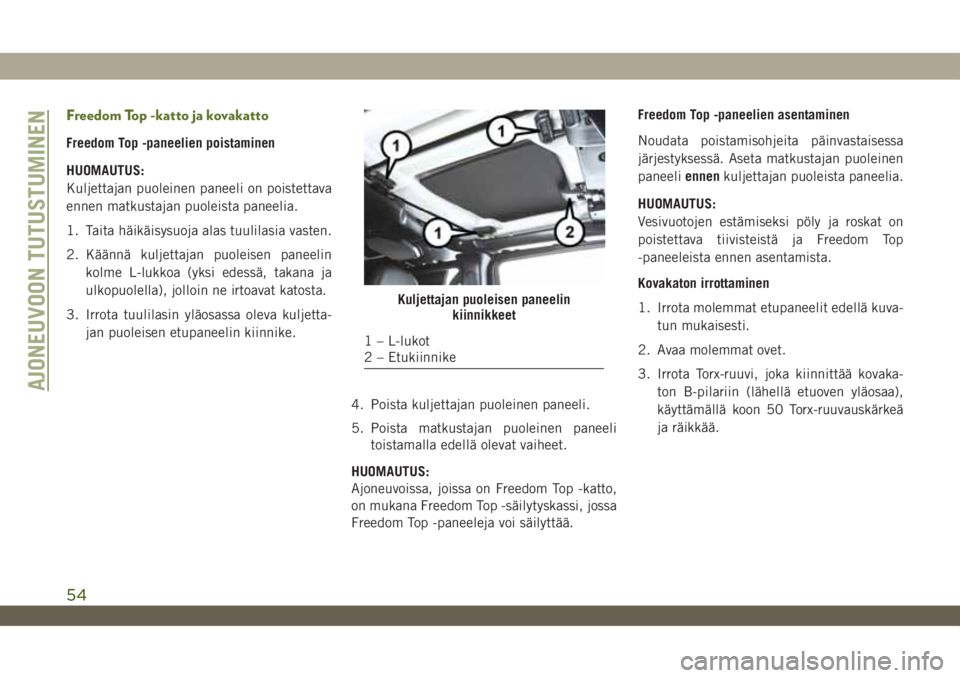

Freedom Top -katto ja kovakatto
Freedom Top -paneelien poistaminen
HUOMAUTUS:
Kuljettajan puoleinen paneeli on poistettava
ennen matkustajan puoleista paneelia.
1. Taita häikäisysuoja alas tuulilasia vasten.
2. Käännä kuljettajan puoleisen paneelin
kolme L-lukkoa (yksi edessä, takana ja
ulkopuolella), jolloin ne irtoavat katosta.
3. Irrota tuulilasin yläosassa oleva kuljetta-
jan puoleisen etupaneelin kiinnike.
4. Poista kuljettajan puoleinen paneeli.
5. Poista matkustajan puoleinen paneeli
toistamalla edellä olevat vaiheet.
HUOMAUTUS:
Ajoneuvoissa, joissa on Freedom Top -katto,
on mukana Freedom Top -säilytyskassi, jossa
Freedom Top -paneeleja voi säilyttää.Freedom Top -paneelien asentaminen
Noudata poistamisohjeita päinvastaisessa
järjestyksessä. Aseta matkustajan puoleinen
paneeliennenkuljettajan puoleista paneelia.
HUOMAUTUS:
Vesivuotojen estämiseksi pöly ja roskat on
poistettava tiivisteistä ja Freedom Top
-paneeleista ennen asentamista.
Kovakaton irrottaminen
1. Irrota molemmat etupaneelit edellä kuva-
tun mukaisesti.
2. Avaa molemmat ovet.
3. Irrota Torx-ruuvi, joka kiinnittää kovaka-
ton B-pilariin (lähellä etuoven yläosaa),
käyttämällä koon 50 Torx-ruuvauskärkeä
ja räikkää.
Kuljettajan puoleisen paneelin
kiinnikkeet
1 – L-lukot
2 – Etukiinnike
AJONEUVOON TUTUSTUMINEN
54

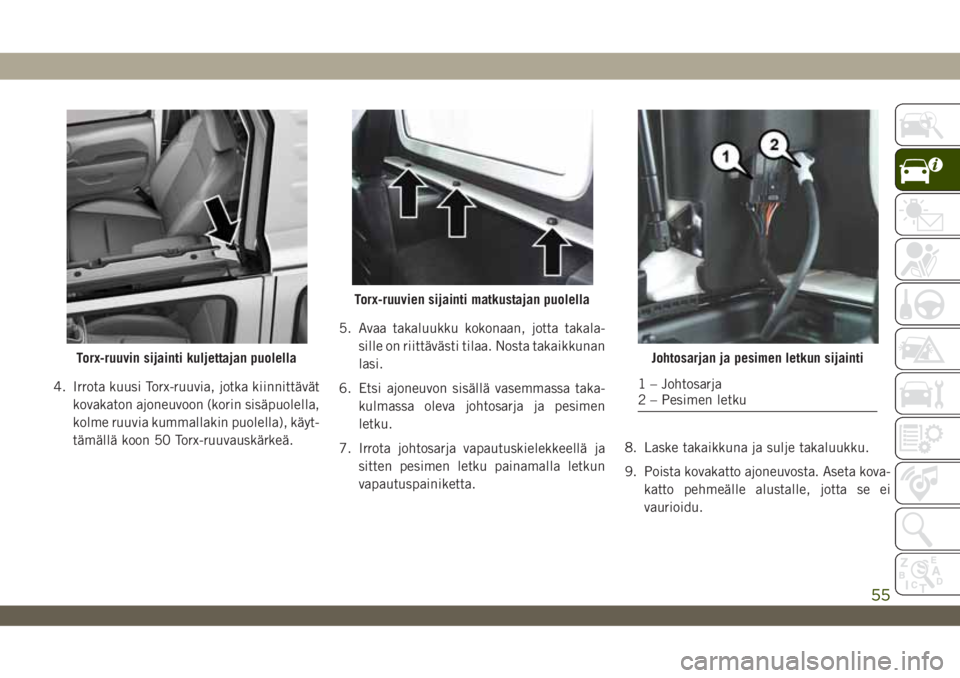

4. Irrota kuusi Torx-ruuvia, jotka kiinnittävät
kovakaton ajoneuvoon (korin sisäpuolella,
kolme ruuvia kummallakin puolella), käyt-
tämällä koon 50 Torx-ruuvauskärkeä.5. Avaa takaluukku kokonaan, jotta takala-
sille on riittävästi tilaa. Nosta takaikkunan
lasi.
6. Etsi ajoneuvon sisällä vasemmassa taka-
kulmassa oleva johtosarja ja pesimen
letku.
7. Irrota johtosarja vapautuskielekkeellä ja
sitten pesimen letku painamalla letkun
vapautuspainiketta.8. Laske takaikkuna ja sulje takaluukku.
9. Poista kovakatto ajoneuvosta. Aseta kova-
katto pehmeälle alustalle, jotta se ei
vaurioidu.
Torx-ruuvin sijainti kuljettajan puolella
Torx-ruuvien sijainti matkustajan puolella
Johtosarjan ja pesimen letkun sijainti
1 – Johtosarja
2 – Pesimen letku
55

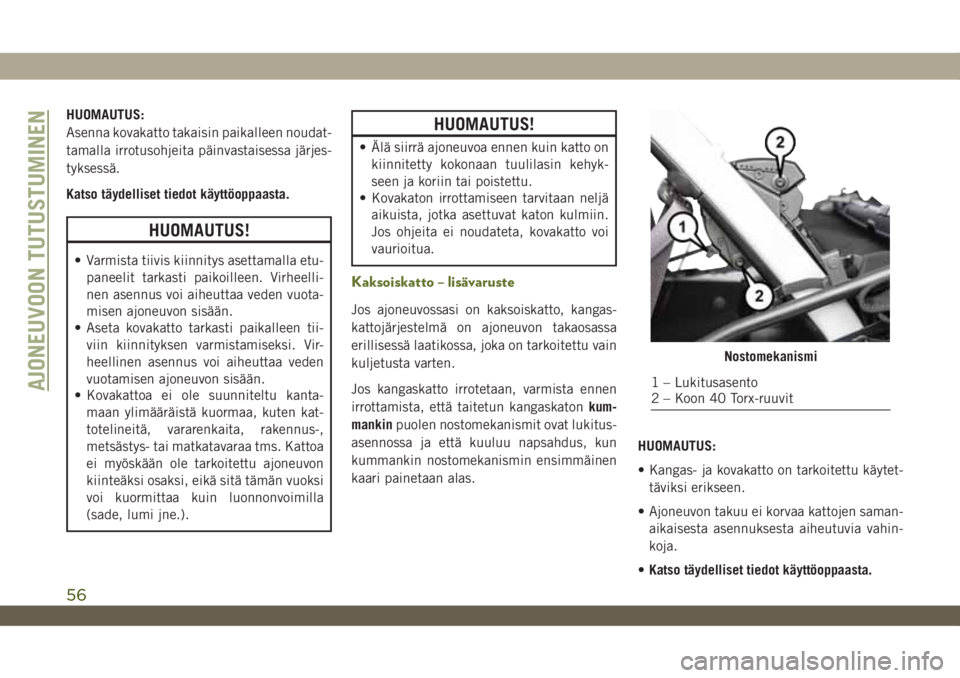

HUOMAUTUS:
Asenna kovakatto takaisin paikalleen noudat-
tamalla irrotusohjeita päinvastaisessa järjes-
tyksessä.
Katso täydelliset tiedot käyttöoppaasta.
HUOMAUTUS!
• Varmista tiivis kiinnitys asettamalla etu-
paneelit tarkasti paikoilleen. Virheelli-
nen asennus voi aiheuttaa veden vuota-
misen ajoneuvon sisään.
• Aseta kovakatto tarkasti paikalleen tii-
viin kiinnityksen varmistamiseksi. Vir-
heellinen asennus voi aiheuttaa veden
vuotamisen ajoneuvon sisään.
• Kovakattoa ei ole suunniteltu kanta-
maan ylimääräistä kuormaa, kuten kat-
totelineitä, vararenkaita, rakennus-,
metsästys- tai matkatavaraa tms. Kattoa
ei myöskään ole tarkoitettu ajoneuvon
kiinteäksi osaksi, eikä sitä tämän vuoksi
voi kuormittaa kuin luonnonvoimilla
(sade, lumi jne.).
HUOMAUTUS!
• Älä siirrä ajoneuvoa ennen kuin katto on
kiinnitetty kokonaan tuulilasin kehyk-
seen ja koriin tai poistettu.
• Kovakaton irrottamiseen tarvitaan neljä
aikuista, jotka asettuvat katon kulmiin.
Jos ohjeita ei noudateta, kovakatto voi
vaurioitua.
Kaksoiskatto – lisävaruste
Jos ajoneuvossasi on kaksoiskatto, kangas-
kattojärjestelmä on ajoneuvon takaosassa
erillisessä laatikossa, joka on tarkoitettu vain
kuljetusta varten.
Jos kangaskatto irrotetaan, varmista ennen
irrottamista, että taitetun kangaskatonkum-
mankinpuolen nostomekanismit ovat lukitus-
asennossa ja että kuuluu napsahdus, kun
kummankin nostomekanismin ensimmäinen
kaari painetaan alas.HUOMAUTUS:
• Kangas- ja kovakatto on tarkoitettu käytet-
täviksi erikseen.
• Ajoneuvon takuu ei korvaa kattojen saman-
aikaisesta asennuksesta aiheutuvia vahin-
koja.
•Katso täydelliset tiedot käyttöoppaasta.
Nostomekanismi
1 – Lukitusasento
2 – Koon 40 Torx-ruuvitAJONEUVOON TUTUSTUMINEN
56

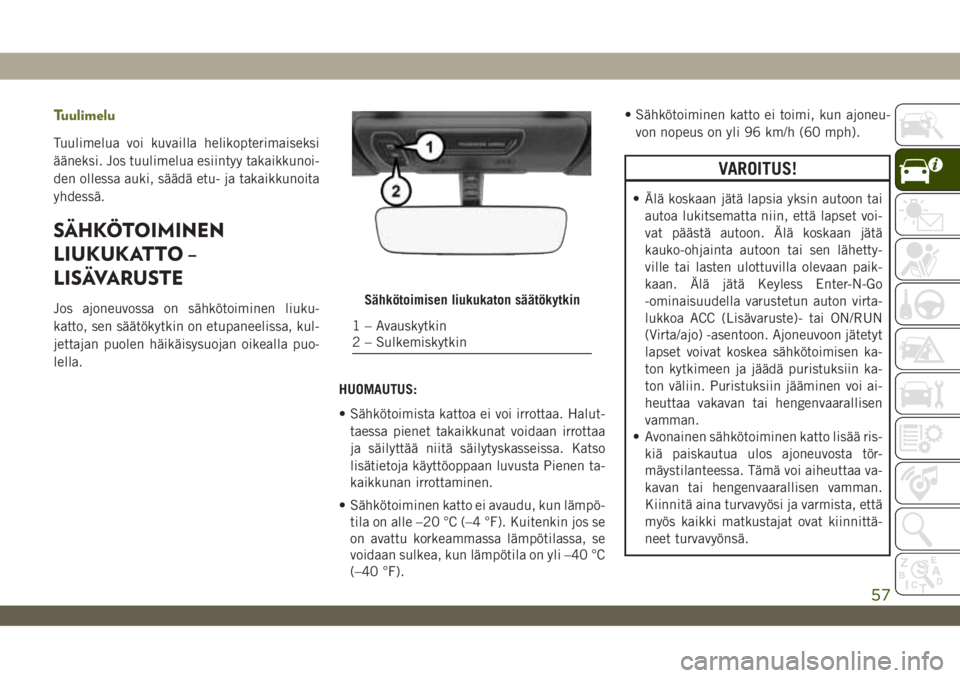

Tuulimelu
Tuulimelua voi kuvailla helikopterimaiseksi
ääneksi. Jos tuulimelua esiintyy takaikkunoi-
den ollessa auki, säädä etu- ja takaikkunoita
yhdessä.
SÄHKÖTOIMINEN
LIUKUKATTO –
LISÄVARUSTE
Jos ajoneuvossa on sähkötoiminen liuku-
katto, sen säätökytkin on etupaneelissa, kul-
jettajan puolen häikäisysuojan oikealla puo-
lella.
HUOMAUTUS:
• Sähkötoimista kattoa ei voi irrottaa. Halut-
taessa pienet takaikkunat voidaan irrottaa
ja säilyttää niitä säilytyskasseissa. Katso
lisätietoja käyttöoppaan luvusta Pienen ta-
kaikkunan irrottaminen.
• Sähkötoiminen katto ei avaudu, kun lämpö-
tila on alle –20 °C (–4 °F). Kuitenkin jos se
on avattu korkeammassa lämpötilassa, se
voidaan sulkea, kun lämpötila on yli –40 °C
(–40 °F).• Sähkötoiminen katto ei toimi, kun ajoneu-
von nopeus on yli 96 km/h (60 mph).
VAROITUS!
• Älä koskaan jätä lapsia yksin autoon tai
autoa lukitsematta niin, että lapset voi-
vat päästä autoon. Älä koskaan jätä
kauko-ohjainta autoon tai sen lähetty-
ville tai lasten ulottuvilla olevaan paik-
kaan. Älä jätä Keyless Enter-N-Go
-ominaisuudella varustetun auton virta-
lukkoa ACC (Lisävaruste)- tai ON/RUN
(Virta/ajo) -asentoon. Ajoneuvoon jätetyt
lapset voivat koskea sähkötoimisen ka-
ton kytkimeen ja jäädä puristuksiin ka-
ton väliin. Puristuksiin jääminen voi ai-
heuttaa vakavan tai hengenvaarallisen
vamman.
• Avonainen sähkötoiminen katto lisää ris-
kiä paiskautua ulos ajoneuvosta tör-
mäystilanteessa. Tämä voi aiheuttaa va-
kavan tai hengenvaarallisen vamman.
Kiinnitä aina turvavyösi ja varmista, että
myös kaikki matkustajat ovat kiinnittä-
neet turvavyönsä.
Sähkötoimisen liukukaton säätökytkin
1 – Avauskytkin
2 – Sulkemiskytkin
57

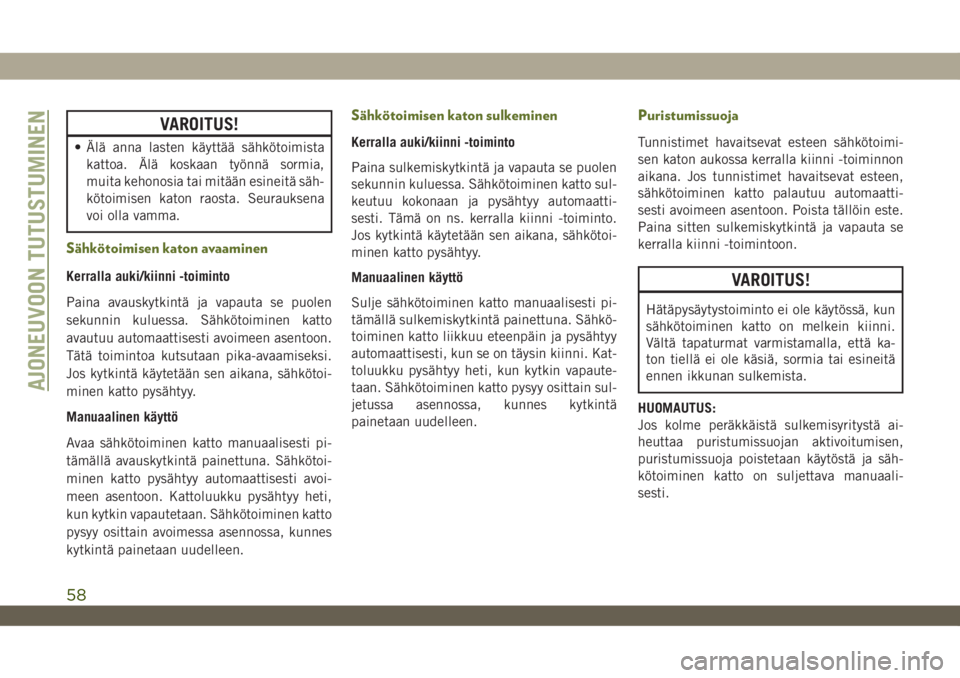

VAROITUS!
• Älä anna lasten käyttää sähkötoimista
kattoa. Älä koskaan työnnä sormia,
muita kehonosia tai mitään esineitä säh-
kötoimisen katon raosta. Seurauksena
voi olla vamma.
Sähkötoimisen katon avaaminen
Kerralla auki/kiinni -toiminto
Paina avauskytkintä ja vapauta se puolen
sekunnin kuluessa. Sähkötoiminen katto
avautuu automaattisesti avoimeen asentoon.
Tätä toimintoa kutsutaan pika-avaamiseksi.
Jos kytkintä käytetään sen aikana, sähkötoi-
minen katto pysähtyy.
Manuaalinen käyttö
Avaa sähkötoiminen katto manuaalisesti pi-
tämällä avauskytkintä painettuna. Sähkötoi-
minen katto pysähtyy automaattisesti avoi-
meen asentoon. Kattoluukku pysähtyy heti,
kun kytkin vapautetaan. Sähkötoiminen katto
pysyy osittain avoimessa asennossa, kunnes
kytkintä painetaan uudelleen.
Sähkötoimisen katon sulkeminen
Kerralla auki/kiinni -toiminto
Paina sulkemiskytkintä ja vapauta se puolen
sekunnin kuluessa. Sähkötoiminen katto sul-
keutuu kokonaan ja pysähtyy automaatti-
sesti. Tämä on ns. kerralla kiinni -toiminto.
Jos kytkintä käytetään sen aikana, sähkötoi-
minen katto pysähtyy.
Manuaalinen käyttö
Sulje sähkötoiminen katto manuaalisesti pi-
tämällä sulkemiskytkintä painettuna. Sähkö-
toiminen katto liikkuu eteenpäin ja pysähtyy
automaattisesti, kun se on täysin kiinni. Kat-
toluukku pysähtyy heti, kun kytkin vapaute-
taan. Sähkötoiminen katto pysyy osittain sul-
jetussa asennossa, kunnes kytkintä
painetaan uudelleen.
Puristumissuoja
Tunnistimet havaitsevat esteen sähkötoimi-
sen katon aukossa kerralla kiinni -toiminnon
aikana. Jos tunnistimet havaitsevat esteen,
sähkötoiminen katto palautuu automaatti-
sesti avoimeen asentoon. Poista tällöin este.
Paina sitten sulkemiskytkintä ja vapauta se
kerralla kiinni -toimintoon.
VAROITUS!
Hätäpysäytystoiminto ei ole käytössä, kun
sähkötoiminen katto on melkein kiinni.
Vältä tapaturmat varmistamalla, että ka-
ton tiellä ei ole käsiä, sormia tai esineitä
ennen ikkunan sulkemista.
HUOMAUTUS:
Jos kolme peräkkäistä sulkemisyritystä ai-
heuttaa puristumissuojan aktivoitumisen,
puristumissuoja poistetaan käytöstä ja säh-
kötoiminen katto on suljettava manuaali-
sesti.
AJONEUVOON TUTUSTUMINEN
58
