Bezpečnostné pásy pre staršie deti
Deti vyššie ako 1,5 m už môžu mať bezpeč-
nostné pásy, netreba použiť detský zadržia-
vací systém.
Na rozhodnutie, či bezpečnostný pás
správne sedí dieťaťu alebo treba stále pou-
žívať detský zadržiavací systém skupiny
2 alebo 3, aby bezpečnostný pás lepšie pri-
liehal, použite jednoduchý 5-krokový test:
1. Môže dieťa sedieť až úplne vzadu se-
dadla vozidla?
2. Ohne dieťa pohodlne kolená cez prednú
časť sedadla vozidla – keď stále sedí až
úplne vzadu?
3. Prechádza ramenný pás cez rameno die-
ťaťa medzi jeho krkom a rukou?
4. Je lonová časť pásu čo najnižšie a dotýka
sa stehien dieťaťa a nie jeho brucha?
5. Môže dieťa zostať sedieť v takejto polohe
počas celej cesty?Ak ste na ktorúkoľvek z týchto otázok odpo-
vedali „nie“, tak dieťa musí v tomto vozidle
stále používať detský zadržiavací systém
skupiny 2 alebo 3. Ak dieťa používa brušný/
ramenný pás, pravidelne kontrolujte prilieha-
nie pásu a uistite sa, že bezpečnostný pás je
zapnutý. Deti, ktoré sa na sedadle krútia
alebo krčia, môžu narušiť správne upevne-
nie pásu na tele. Ak sa ramenný pás dotýka
tváre alebo krku, premiestnite dieťa bližšie
k stredu vozidla alebo na správne umiestne-
nie bezpečnostného pásu na dieťa použite
vankúš pod detskú sedačku.
VAROVANIE!
Dbajte na to, aby si dieťa nikdy nepresu-
nulo ramennú časť pásu pod hornú kon-
čatinu alebo za telo. V prípade nehody
dieťa ramenný pás riadne neochráni
a hrozí riziko vážneho zranenia alebo
smrti. Dieťa musí mať bezpečnostný pás
vždy správne nastavený v brušnej aj ra-
mennej časti.
Zadržiavací systém ISOFIX
Vozidlo je vybavené detským zadržiavacím
ukotvovacím systémom s názvom ISOFIX.
Systém umožňuje montáž detských sedadiel
vybavených systémom ISOFIX bez použitia
bezpečnostných pásov vozidla. Systém ISO-
FIX má dve spodné ukotvenia umiestnené
v zadnej časti čalúnenia sedadla, kde sa do-
týka operadla, a vrchné upevňovacie ukotve-
nie umiestnené za sedadlom.
Obr. E
139
Page 142 of 380

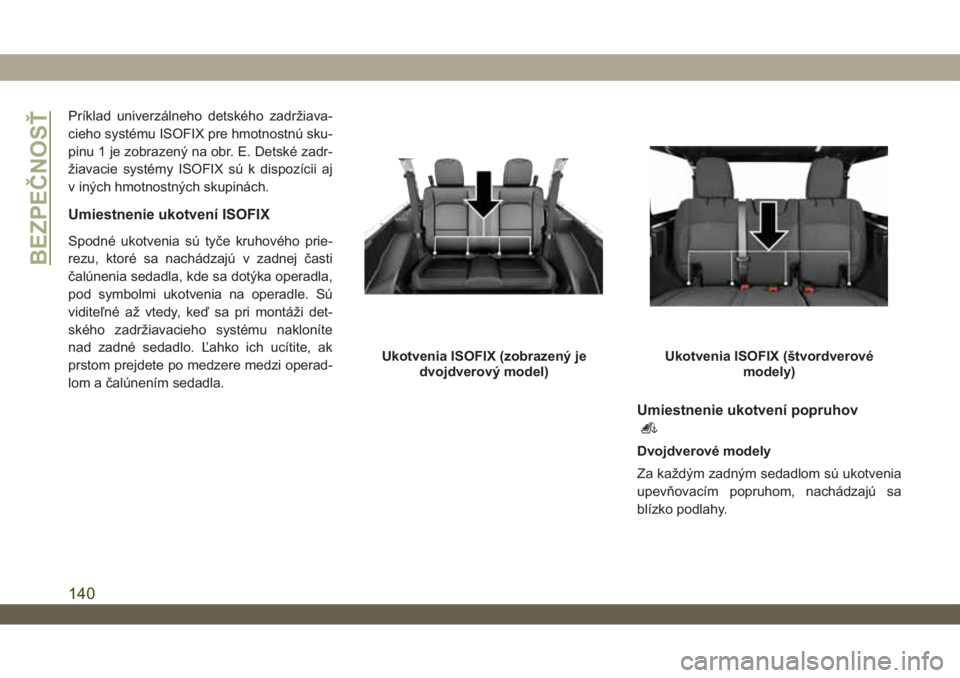

Príklad univerzálneho detského zadržiava-
cieho systému ISOFIX pre hmotnostnú sku-
pinu 1 je zobrazený na obr. E. Detské zadr-
žiavacie systémy ISOFIX sú k dispozícii aj
v iných hmotnostných skupinách.
Umiestnenie ukotvení ISOFIX
Spodné ukotvenia sú tyče kruhového prie-
rezu, ktoré sa nachádzajú v zadnej časti
čalúnenia sedadla, kde sa dotýka operadla,
pod symbolmi ukotvenia na operadle. Sú
viditeľné až vtedy, keď sa pri montáži det-
ského zadržiavacieho systému nakloníte
nad zadné sedadlo. Ľahko ich ucítite, ak
prstom prejdete po medzere medzi operad-
lom a čalúnením sedadla.
Umiestnenie ukotvení popruhov
Dvojdverové modely
Za každým zadným sedadlom sú ukotvenia
upevňovacím popruhom, nachádzajú sa
blízko podlahy.
Ukotvenia ISOFIX (zobrazený je
dvojdverový model)Ukotvenia ISOFIX (štvordverové
modely)
BEZPEČNOSŤ
140
Page 143 of 380

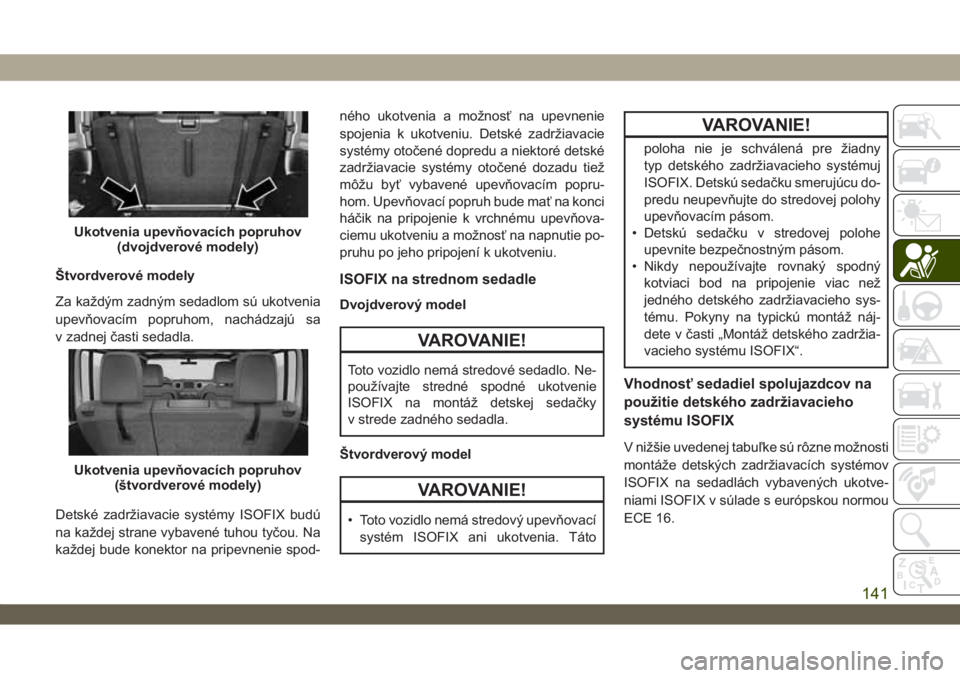

Štvordverové modely
Za každým zadným sedadlom sú ukotvenia
upevňovacím popruhom, nachádzajú sa
v zadnej časti sedadla.
Detské zadržiavacie systémy ISOFIX budú
na každej strane vybavené tuhou tyčou. Na
každej bude konektor na pripevnenie spod-ného ukotvenia a možnosť na upevnenie
spojenia k ukotveniu. Detské zadržiavacie
systémy otočené dopredu a niektoré detské
zadržiavacie systémy otočené dozadu tiež
môžu byť vybavené upevňovacím popru-
hom. Upevňovací popruh bude mať na konci
háčik na pripojenie k vrchnému upevňova-
ciemu ukotveniu a možnosť na napnutie po-
pruhu po jeho pripojení k ukotveniu.ISOFIX na strednom sedadle
Dvojdverový model
VAROVANIE!
Toto vozidlo nemá stredové sedadlo. Ne-
používajte stredné spodné ukotvenie
ISOFIX na montáž detskej sedačky
v strede zadného sedadla.
Štvordverový model
VAROVANIE!
• Toto vozidlo nemá stredový upevňovací
systém ISOFIX ani ukotvenia. Táto
VAROVANIE!
poloha nie je schválená pre žiadny
typ detského zadržiavacieho systémuj
ISOFIX. Detskú sedačku smerujúcu do-
predu neupevňujte do stredovej polohy
upevňovacím pásom.
• Detskú sedačku v stredovej polohe
upevnite bezpečnostným pásom.
• Nikdy nepoužívajte rovnaký spodný
kotviaci bod na pripojenie viac než
jedného detského zadržiavacieho sys-
tému. Pokyny na typickú montáž náj-
dete v časti „Montáž detského zadržia-
vacieho systému ISOFIX“.
Vhodnosť sedadiel spolujazdcov na
použitie detského zadržiavacieho
systému ISOFIX
V nižšie uvedenej tabuľke sú rôzne možnosti
montáže detských zadržiavacích systémov
ISOFIX na sedadlách vybavených ukotve-
niami ISOFIX v súlade s európskou normou
ECE 16.
Ukotvenia upevňovacích popruhov
(dvojdverové modely)
Ukotvenia upevňovacích popruhov
(štvordverové modely)
141
Page 144 of 380
Poloha na sedadle v modeloch s 2 dverami
Hmotnostná skupinaTabuľka umiestnení systému ISOFIX vo vozidle
Veľkostná trieda UpevneniePredné sedadlo
spolujazdcaZadné sedadlo na kraji
0–do10kgE ISO/R1 X X
(1) X X
0+–do13kgE ISO/R1 X X
D ISO/R2 X X
C ISO/R3 X X
(1) X X
I–9až18kgD ISO/R2 X X
C ISO/R3 X X
B ISO/F2 X IUF
B1 ISO/F2X X IUF
A ISO/F3 X IUF
(1) X X
II–15až25kg (1) X X
III–22až36kg (1) X X
BEZPEČNOSŤ
142
Page 145 of 380
Poloha na sedadle v modeloch so 4 dverami
Hmotnostná
skupinaVeľkostná
triedaUpevnenieTabuľka umiestnení systému ISOFIX vo vozidle
Predné
sedadlo
spolujazdcaZadné
sedadlo na
krajiZadné
sedadlo
v stredePribližne na
krajiPribližne
v stredeIné polohy
Taška na
prenášanie
dieťaťaF ISO/L1XXXXXX
G ISO/L2XXXXXX
(1)XXXXXX
0–do10kgE ISO/R1 X IUF X X X X
(1)XXXXXX
0+–do13kgE ISO/R1 X IUF X X X X
D ISO/R2 X IUF X X X X
C ISO/R3 X IUF X X X X
(1)XXXXXX
I–9až18kgD ISO/R2 X IUF X X X X
C ISO/R3 X IUF X X X X
B ISO/F2 X IUF X X X X
B1 ISO/F2X X IUF X X X X
A ISO/F3 X IUF X X X X
(1)XXXXXX
II–15až
25 kg(1)XXXXXX
III–22až
36 kg(1)XXXXXX
143
Page 146 of 380

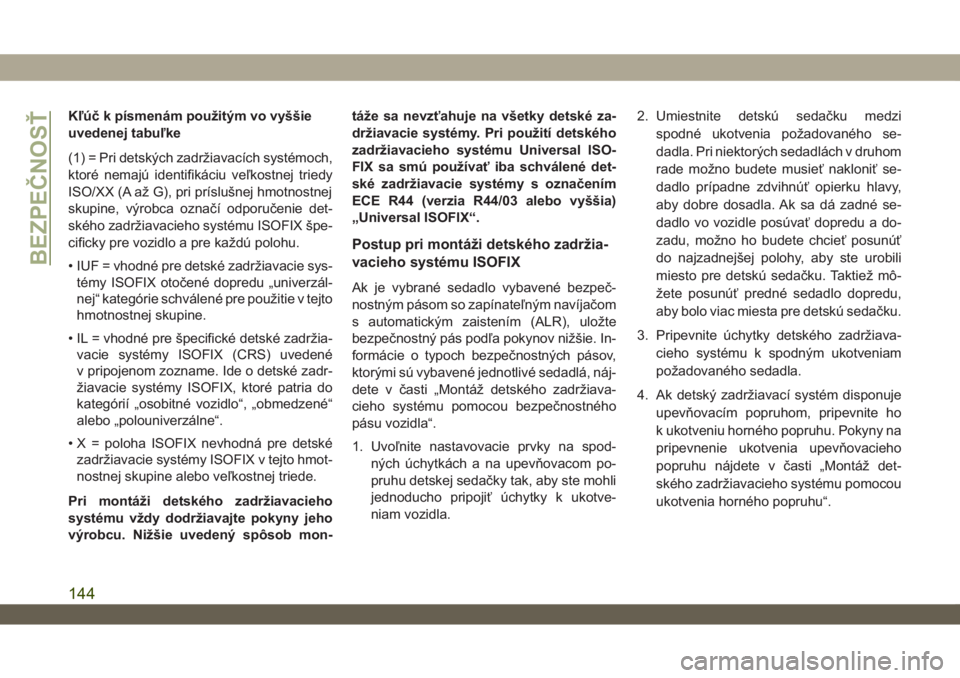

Kľúč k písmenám použitým vo vyššie
uvedenej tabuľke
(1) = Pri detských zadržiavacích systémoch,
ktoré nemajú identifikáciu veľkostnej triedy
ISO/XX (A až G), pri príslušnej hmotnostnej
skupine, výrobca označí odporučenie det-
ského zadržiavacieho systému ISOFIX špe-
cificky pre vozidlo a pre každú polohu.
• IUF = vhodné pre detské zadržiavacie sys-
témy ISOFIX otočené dopredu „univerzál-
nej“ kategórie schválené pre použitie v tejto
hmotnostnej skupine.
• IL = vhodné pre špecifické detské zadržia-
vacie systémy ISOFIX (CRS) uvedené
v pripojenom zozname. Ide o detské zadr-
žiavacie systémy ISOFIX, ktoré patria do
kategórií „osobitné vozidlo“, „obmedzené“
alebo „polouniverzálne“.
• X = poloha ISOFIX nevhodná pre detské
zadržiavacie systémy ISOFIX v tejto hmot-
nostnej skupine alebo veľkostnej triede.
Pri montáži detského zadržiavacieho
systému vždy dodržiavajte pokyny jeho
výrobcu. Nižšie uvedený spôsob mon-táže sa nevzťahuje na všetky detské za-
držiavacie systémy. Pri použití detského
zadržiavacieho systému Universal ISO-
FIX sa smú používať iba schválené det-
ské zadržiavacie systémy s označením
ECE R44 (verzia R44/03 alebo vyššia)
„Universal ISOFIX“.
Postup pri montáži detského zadržia-
vacieho systému ISOFIX
Ak je vybrané sedadlo vybavené bezpeč-
nostným pásom so zapínateľným navíjačom
s automatickým zaistením (ALR), uložte
bezpečnostný pás podľa pokynov nižšie. In-
formácie o typoch bezpečnostných pásov,
ktorými sú vybavené jednotlivé sedadlá, náj-
dete v časti „Montáž detského zadržiava-
cieho systému pomocou bezpečnostného
pásu vozidla“.
1. Uvoľnite nastavovacie prvky na spod-
ných úchytkách a na upevňovacom po-
pruhu detskej sedačky tak, aby ste mohli
jednoducho pripojiť úchytky k ukotve-
niam vozidla.2. Umiestnite detskú sedačku medzi
spodné ukotvenia požadovaného se-
dadla. Pri niektorých sedadlách v druhom
rade možno budete musieť nakloniť se-
dadlo prípadne zdvihnúť opierku hlavy,
aby dobre dosadla. Ak sa dá zadné se-
dadlo vo vozidle posúvať dopredu a do-
zadu, možno ho budete chcieť posunúť
do najzadnejšej polohy, aby ste urobili
miesto pre detskú sedačku. Taktiež mô-
žete posunúť predné sedadlo dopredu,
aby bolo viac miesta pre detskú sedačku.
3. Pripevnite úchytky detského zadržiava-
cieho systému k spodným ukotveniam
požadovaného sedadla.
4. Ak detský zadržiavací systém disponuje
upevňovacím popruhom, pripevnite ho
k ukotveniu horného popruhu. Pokyny na
pripevnenie ukotvenia upevňovacieho
popruhu nájdete v časti „Montáž det-
ského zadržiavacieho systému pomocou
ukotvenia horného popruhu“.
BEZPEČNOSŤ
144
Page 147 of 380
5. Zatlačte detský zadržiavací systém do-
zadu a nadol do sedadla a zároveň utiah-
nite všetky popruhy. Napnite popruhy
podľa pokynov výrobcu detského zadr-
žiavacieho systému.
6. Či je detský zadržiavací systém namon-
tovaný pevne otestujte tak, že potiahnite
detskú sedačku dozadu a dopredu
v dráhe pásu. Nesmie sa posunúť o viac
ako 25 mm v žiadnom smere.
VAROVANIE!
• Nesprávna montáž detského zadržia-
vacieho systému do ukotvení systému
ISOFIX môže viesť k zlyhaniu systému.
Dieťa sa môže vážne alebo smrteľne
zraniť. Pri montáži detského zadržiava-
cieho systému postupujte presne podľa
pokynov výrobcu.
• Ukotvenia detských zadržiavacích sys-
témov sú skonštruované tak, aby zniesli
záťaž len správne namontovaných det-
ských zadržiavacích systémov. V žiad-
nom prípade sa nesmú používať ako
VAROVANIE!
bezpečnostné pásy pre dospelých, ako
popruhy alebo na upevnenie iných
predmetov alebo zariadení vo vozidle.
• Montáž detského zadržiavacieho sys-
tému vykonávajte, keď je vozidlo v po-
koji. Správne upevnenie detského zadr-
žiavacieho systému ISOFIX do konzol
signalizuje zacvaknutie.
Montáž detského zadržiavacieho sys-
tému pomocou ukotvenia horného
popruhu:
1. Pozrite sa za sedadlo, na ktoré zamýš-
ľate namontovať detský zadržiavací sys-
tém, a nájdete upevňovacie ukotvenie.
Aby ste získali lepší prístup k upevňova-
ciemu ukotveniu, možno budete musieť
posunúť sedadlo dopredu. Ak dané se-
dadlo nemá vrchné upevňovacie ukotve-
nie, premiestnite detský zadržiavací
systém na iné sedadlo vozidla, ak je
k dispozícii.2. Veďte upevňovací popruh detskej se-
dačky tak, aby ste vytvorili čo najpriamej-
šiu dráhu popruhu medzi ukotvením
a detskou sedačkou. Ak je vozidlo vyba-
vené zadnými opierkami hlavy, zdvihnite
opierku hlavy a, kde je to možné, veďte
upevňovací popruh popod opierku hlavy
a medzi dvomi stĺpikmi. Ak to nie je
možné, spustite opierku hlavy a veďte
popruh okolo vonkajšej strany opierky
hlavy.
3. Pripojte hák upevňovacieho popruhu det-
ského zadržiavacieho systému k vrch-
nému upevňovaciemu ukotveniu, ako je
to zobrazené na nákrese.
Ukotvenia upevňovacích popruhov
(štvordverové modely)
145
Page 148 of 380
4.Napnite upevňovací popruh podľa poky-
nov výrobcu detského zadržiavacieho
systému.
VAROVANIE!
• Nesprávne ukotvený upevňovací po-
pruh detskej sedačky môže viesť k šir-
šiemu rozsahu pohybu hlavy a mož-
nému zraneniu dieťaťa. Na upevnenie
VAROVANIE!
horného upevňovacieho popruhu det-
ského zadržiavacieho systému použí-
vajte výlučne pozíciu ukotvenia priamo
za detskou sedačkou.
• Ak je vozidlo vybavené deleným zad-
ným sedadlom, zaistite, aby upevňo-
vací pás neskĺzol pri napínaní medzi
operadlá.
Montáž detských zadržiavacích systé-
mov pomocou bezpečnostných pásov
vozidla
Detské zadržiavacie systémy sú skonštru-
ované tak, aby boli na sedadlách vozidla
zaistené bedrovými pásmi alebo bedrovou
časťou brušného/ramenného pásu.
VAROVANIE!
• Nesprávna montáž alebo nesprávne
upevnenie detského zadržiavacieho
systému môže viesť k zlyhaniu zadržia-
vacieho systému. Dieťa sa môže vážne
alebo smrteľne zraniť.
VAROVANIE!
• Pri montáži detského zadržiavacieho
systému postupujte presne podľa poky-
nov výrobcu.
Bezpečnostné pásy na zadnom sedadle
spolujazdca vybavené zapínateľným navíja-
čom s automatickým zaistením (ALR), ktorý
je skonštruovaný tak, aby brušná časť bez-
pečnostného pásu pevne spočívala na det-
skom zadržiavacom systéme. Navíjač ALR
sa dá „zapnúť“ do zaisteného režimu tak, že
vytiahnete celý popruh z navíjača a potom
ho necháte znovu vtiahnuť do navíjača. Ak je
zaistený, ALR bude počas spätného ťahania
popruhu do navíjača vydávať zvuk cvakania.
Ďalšie informácie o ALR nájdete v popise
„Režim automatického zaistenia“ v odseku
„Zapínateľné navíjače s automatickým zais-
tením (ALR)“ v časti „Zadržiavacie systémy
pre cestujúcich“.
Pripevnenie upevňovacích
popruhov (dvojdverové modely)
BEZPEČNOSŤ
146
Page 149 of 380
Ako uložiť nepoužívaný zapínateľný
bezpečnostný pás ALR (ALR):
Pri použití upevňovacieho systému ISOFIX
na montáž detského zadržiavacieho sys-
tému zviňte všetky bezpečnostné pásy ALR,
ktoré nepoužívajú iní cestujúci, alebo sú po-
užité na zaistenie detských zadržiavacích
systémov. Nepoužívaný bezpečnostný pás
by mohol zraniť dieťa, ak sa s ním hrá
a náhodou uzamkne jeho navíjač. Pred mon-
tážou detského zadržiavacieho systému po-
mocou systému ISOFIX zapnite bezpeč-
nostný pás za detským zadržiavacím
systémom a mimo dosahu dieťaťa. Ak za-
pnutý bezpečnostný pás prekáža pri montáži
detského zadržiavacieho systému, namiesto
jeho zapnutia za detským zadržiavacím sys-
témom ho veďte cez dráhu detského zadr-
žiavacieho pásu a až potom ho zapnite. Ne-
zamykajte bezpečnostný pás. Pripomeňte
všetkým deťom vo vozidle, že bezpečnostné
pásy nie sú hračky a že sa s nimi nesmú
hrať.
Montáž detského zadržiavacieho sys-
tému so zapínateľným navíjačom
s automatickým zaistením (ALR)
Detské zadržiavacie systémy sú skonštru-
ované tak, aby boli na sedadlách vozidla
zaistené bedrovými pásmi alebo bedrovou
časťou brušného/ramenného pásu.
VAROVANIE!
• Nesprávna montáž alebo nesprávne
upevnenie detského zadržiavacieho
systému môže viesť k zlyhaniu zadržia-
vacieho systému. Dieťa sa môže vážne
alebo smrteľne zraniť.
• Pri montáži detského zadržiavacieho
systému postupujte presne podľa poky-
nov výrobcu.
1. Umiestnite detskú sedačku do stredu se-
dadla. Pri niektorých sedadlách v druhom
rade možno budete musieť nakloniť se-
dadlo prípadne zdvihnúť opierku hlavy,
aby dobre dosadla. Ak sa dá zadné se-
dadlo vo vozidle posúvať dopredu a do-
zadu, možno ho budete chcieť posunúť
do najzadnejšej polohy, aby ste urobilimiesto pre detskú sedačku. Taktiež mô-
žete posunúť predné sedadlo dopredu,
aby bolo viac miesta pre detskú sedačku.
2. Vytiahnite z navíjača dostatočnú dĺžku
popruhu bezpečnostného pásu, aby pre-
chádzal dráhou pásu detského zadržia-
vacieho systému. Po celej dĺžke popruhu
dbajte, aby sa neskrútil.
3. Zasúvajte pracku do objímky, kým nebu-
dete počuť cvaknutie.
4. Potiahnite za popruh, aby brušná časť
priliehala k detskej sedačke.
5. Ak chcete zaistiť bezpečnostný pás, ťa-
hajte dolu za ramennú časť pásu, kým
z navíjača nevytiahnete celý popruh bez-
pečnostného pásu. Potom nechajte po-
pruh vtiahnuť späť do navíjača. Počas
vťahovania popruhu budete počuť cvaka-
nie. To znamená, že bezpečnostný pás
sa teraz nachádza v režime automatic-
kého zaistenia.
6. Skúste vytiahnuť popruh z navíjača. Ak je
zaistený, nemalo by sa vám podariť vy-
tiahnuť ani kúsok popruhu. Ak navíjač nie
je zaistený, zopakujte krok 5.
147
Page 150 of 380
7. Na záver potiahnite za nadbytočný po-
pruh na dotiahnutie brušnej časti k det-
skému zadržiavaciemu systému a záro-
veň ho tlačte dozadu a nadol do sedadla
vozidla.
8. Či je detský zadržiavací systém namon-
tovaný pevne otestujte tak, že potiahnite
detskú sedačku dozadu a dopredu
v dráhe pásu. Nesmie sa posunúť o viac
ako 25 mm v žiadnom smere.
Každý systém bezpečnostných pásov sa ča-
som uvoľní, a preto je nevyhnutné pravi-
delne kontrolovať bezpečnostný pás a podľa
potreby ho dotiahnuť.
Vhodnosť sedadiel spolujazdcov na
použitie detského zadržiavacieho
systému I-Size
Zadné bočné sedadlá vozidlá sú typové
schválené na umiestnenie najmodernejších
detských zadržiavacích systémov i-Size.Tieto detské zadržiavacie systémy, ktoré boli
vyrobené a typovo schválené v súlade s nor-
mou i-Size (ECE R129), zaručujú lepšie bez-
pečnostné podmienky na prepravu detí na
palube vozidla:
• Dieťa sa musí do 15 mesiacov veku pre-
pravovať otočené tvárou dozadu:
• Detský zadržiavací systém poskytuje vyš-
šiu mieru ochrany v prípade bočného ná-
razu:
• Použitie systému ISOFIX sa podporuje
v záujme predchádzania nesprávnej inšta-
lácii detského zadržiavacieho systému:
• Výberom detského zadržiavacieho sys-
tému, ktorý sa už nevyrába podľa hmot-
nosti dieťaťa, ale podľa jeho výšky, sa zvy-
šuje jeho účinnosť:
• Sedadlá vozidlá a detské zadržiavacie sys-
témy sú navzájom kompatibilnejšie: detské
zadržiavacie systémy i-Size je možné po-
važovať za systémy typu „Super ISOFIX“,
čo znamená, že ich je možné optimálne
osadiť do typovo schválených sedadiel
i-Size, ako aj typovo schválených sedadiel
ISOFIX (ECE R44).POZNÁMKA:
Sedadlá vozidla s typovým schválením
i-Size sú označené symbolom znázorneným
na obr. XX.
Nasledujúca tabuľka v súlade
s európskou normou ECE
129 informuje o možnosti inšta-
lácie detského zadržiavacieho
systému i-Size.
Tabuľka umiestnenie detskej sedačky
i-Size
Zaria-
deniePredné
se-
dadlo
spolu-
jazdcaZadné
se-
dadlo
na
kraji
Zadné
se-
dadlo
v strede
Detské
zadr-
žiava-
cie
sys-
témy
i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
Obrázok
XXBEZPEČNOSŤ
148
