JEEP WRANGLER UNLIMITED 2019 Drift- och underhållshandbok (in Swedish)

Komplett ägarinformation finns i användarhand-
boken.
Sufflett – modeller med två och fyra dörrar
Fälla ned suffletten
Följ dessa enkla steg för att fälla ned suff-
letten:
1. Med bagageluckan öppen tar du bort ba-
gageluckans båge från bakrutans neder-
del från höger till vänster. Förvara på ett
säkert ställe. Ta bort bakrutan genom att
skjuta den åt vänster medan du håller
rutan plan.
2. Tryck utåt på den nedre delen av bakru-
tans stolpar för att lossa dem från sina
låsflikar.
3. Lossa kardborrbanden från framsidan av
vardera kvartsrutas övre hörn.4. Ta bort båda kvartsrutorna medan du hål-
ler plastfästena längs den övre nivån. För-
vara i en väska för sufflettfönstret eller på
en säker plats.
Kardborrbandets placeringBakre kvartsrutans övre hållare
49

5. Vik solskydden mot vindrutan från bilens
insida och lossa de övre spärrarna ovanför
solskydden och se till att kroken har
släppt helt från sin mottagare.
6. Från bilens utsida lyfter du upp på fram-
sidan av suffletten och viker tillbaka till
Sunrider-läget.OBS!
Om du lämnar suffletten i Sunrider-läget
ska du säkra den med hjälp av de två
kardborrband som finns i mittkonsolen.
7. Dra i Sunrider-spärren som sitter under
sufflettens sista båge.8. Skjut suffletten bakåt i stödskenorna till
undanstuvat läge.
9. Medan du trycker lätt ned ovanpå den
ihopfällda suffletten skjuter du lyftassis-
tansmekanismens låsspak på förar- och
passagerarsidan till ”låst” läge.
Övre spärr lossadSunrider-remmarna på plats
Sunrider-spärrens placering
LÄRA KÄNNA FORDONET
50

10. När låset är i ”låst” läge trycker du nedåt
på vardera sida av den hopfällda suff-
letten för att kontrollera att den är säk-
rad. Ett klick ljud kan höras.Fälla upp suffletten
Följ dessa enkla steg för att fälla upp suff-
letten:
1. Medan du trycker nedåt på den nedfällda
suffletten skjuter du lyftassistansmeka-
nismens låsspak på förar- och passagerar-
sidan till ”olåst” läge.
2. Tryck uppåt och framåt från sufflettens
undersida längs stödskenorna tills den
klickar på plats i Sunrider-positionen.3. Använd sidolänkarna, lyft och tryck suff-
letten mot fordonets front och lotsa den
till låst läge.
4. Dra låsspärrens handtag nedåt inifrån
fordonet och fäst haken i motsvarande
mottagare. Dra sedan tillbaka handtaget
uppåt medan du trycker låsplattan och
låser spärren på plats. Gör om proceduren
på motsatta sidan.
Låst lägeTryck nedåt tills den låses på plats
Tryck in låsplattan och dra handtaget
uppåt
51

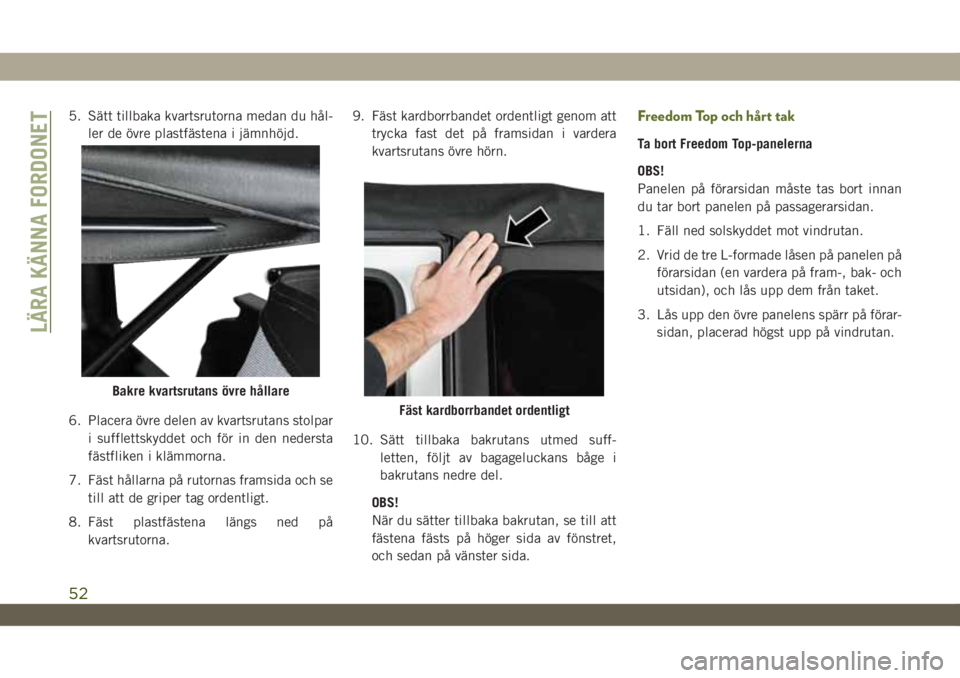

5. Sätt tillbaka kvartsrutorna medan du hål-
ler de övre plastfästena i jämnhöjd.
6. Placera övre delen av kvartsrutans stolpar
i sufflettskyddet och för in den nedersta
fästfliken i klämmorna.
7. Fäst hållarna på rutornas framsida och se
till att de griper tag ordentligt.
8. Fäst plastfästena längs ned på
kvartsrutorna.9. Fäst kardborrbandet ordentligt genom att
trycka fast det på framsidan i vardera
kvartsrutans övre hörn.
10. Sätt tillbaka bakrutans utmed suff-
letten, följt av bagageluckans båge i
bakrutans nedre del.
OBS!
När du sätter tillbaka bakrutan, se till att
fästena fästs på höger sida av fönstret,
och sedan på vänster sida.Freedom Top och hårt tak
Ta bort Freedom Top-panelerna
OBS!
Panelen på förarsidan måste tas bort innan
du tar bort panelen på passagerarsidan.
1. Fäll ned solskyddet mot vindrutan.
2. Vrid de tre L-formade låsen på panelen på
förarsidan (en vardera på fram-, bak- och
utsidan), och lås upp dem från taket.
3. Lås upp den övre panelens spärr på förar-
sidan, placerad högst upp på vindrutan.
Bakre kvartsrutans övre hållare
Fäst kardborrbandet ordentligt
LÄRA KÄNNA FORDONET
52

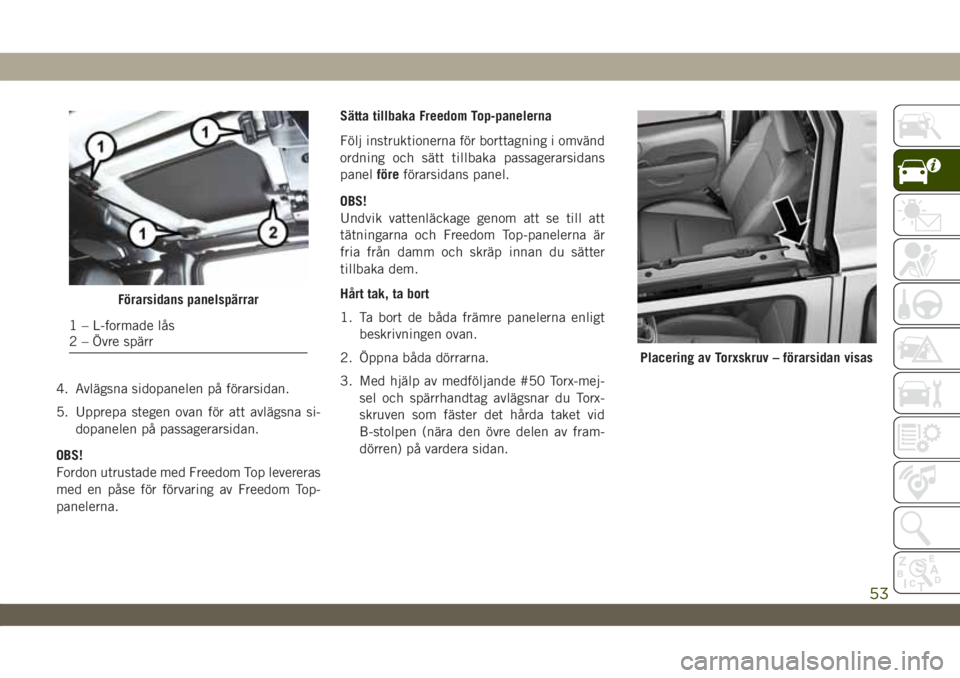

4. Avlägsna sidopanelen på förarsidan.
5. Upprepa stegen ovan för att avlägsna si-
dopanelen på passagerarsidan.
OBS!
Fordon utrustade med Freedom Top levereras
med en påse för förvaring av Freedom Top-
panelerna.Sätta tillbaka Freedom Top-panelerna
Följ instruktionerna för borttagning i omvänd
ordning och sätt tillbaka passagerarsidans
panelföreförarsidans panel.
OBS!
Undvik vattenläckage genom att se till att
tätningarna och Freedom Top-panelerna är
fria från damm och skräp innan du sätter
tillbaka dem.
Hårt tak, ta bort
1. Ta bort de båda främre panelerna enligt
beskrivningen ovan.
2. Öppna båda dörrarna.
3. Med hjälp av medföljande #50 Torx-mej-
sel och spärrhandtag avlägsnar du Torx-
skruven som fäster det hårda taket vid
B-stolpen (nära den övre delen av fram-
dörren) på vardera sidan.
Förarsidans panelspärrar
1 – L-formade lås
2 – Övre spärr
Placering av Torxskruv – förarsidan visas
53

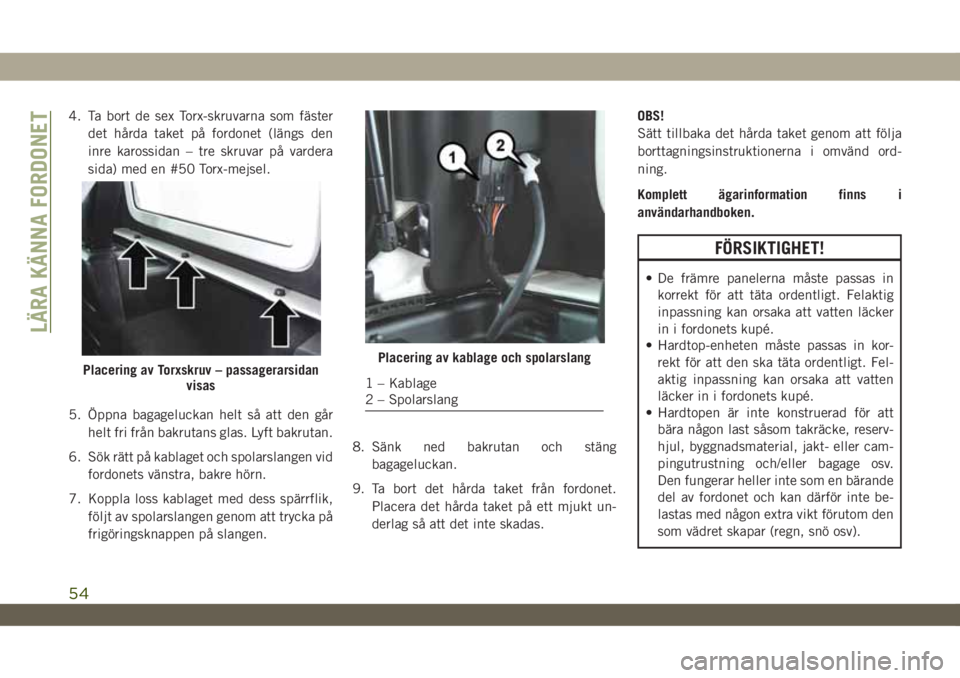

4. Ta bort de sex Torx-skruvarna som fäster
det hårda taket på fordonet (längs den
inre karossidan – tre skruvar på vardera
sida) med en #50 Torx-mejsel.
5. Öppna bagageluckan helt så att den går
helt fri från bakrutans glas. Lyft bakrutan.
6. Sök rätt på kablaget och spolarslangen vid
fordonets vänstra, bakre hörn.
7. Koppla loss kablaget med dess spärrflik,
följt av spolarslangen genom att trycka på
frigöringsknappen på slangen.8. Sänk ned bakrutan och stäng
bagageluckan.
9. Ta bort det hårda taket från fordonet.
Placera det hårda taket på ett mjukt un-
derlag så att det inte skadas.OBS!
Sätt tillbaka det hårda taket genom att följa
borttagningsinstruktionerna i omvänd ord-
ning.
Komplett ägarinformation finns i
användarhandboken.
FÖRSIKTIGHET!
• De främre panelerna måste passas in
korrekt för att täta ordentligt. Felaktig
inpassning kan orsaka att vatten läcker
in i fordonets kupé.
• Hardtop-enheten måste passas in kor-
rekt för att den ska täta ordentligt. Fel-
aktig inpassning kan orsaka att vatten
läcker in i fordonets kupé.
• Hardtopen är inte konstruerad för att
bära någon last såsom takräcke, reserv-
hjul, byggnadsmaterial, jakt- eller cam-
pingutrustning och/eller bagage osv.
Den fungerar heller inte som en bärande
del av fordonet och kan därför inte be-
lastas med någon extra vikt förutom den
som vädret skapar (regn, snö osv).
Placering av Torxskruv – passagerarsidan
visasPlacering av kablage och spolarslang
1 – Kablage
2 – Spolarslang
LÄRA KÄNNA FORDONET
54

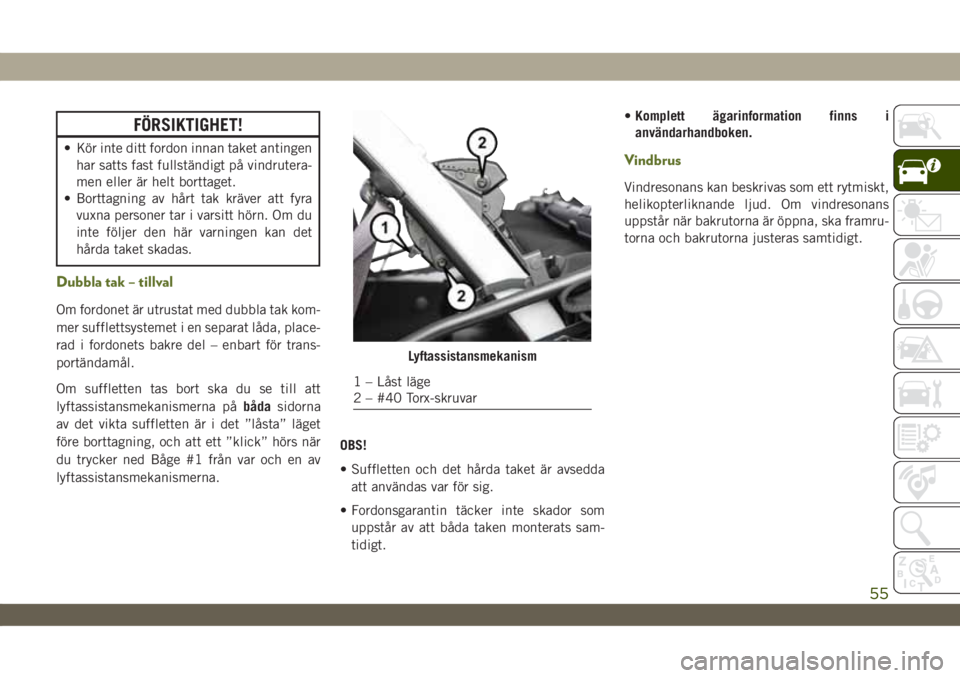

FÖRSIKTIGHET!
• Kör inte ditt fordon innan taket antingen
har satts fast fullständigt på vindrutera-
men eller är helt borttaget.
• Borttagning av hårt tak kräver att fyra
vuxna personer tar i varsitt hörn. Om du
inte följer den här varningen kan det
hårda taket skadas.
Dubbla tak – tillval
Om fordonet är utrustat med dubbla tak kom-
mer sufflettsystemet i en separat låda, place-
rad i fordonets bakre del – enbart för trans-
portändamål.
Om suffletten tas bort ska du se till att
lyftassistansmekanismerna påbådasidorna
av det vikta suffletten är i det ”låsta” läget
före borttagning, och att ett ”klick” hörs när
du trycker ned Båge #1 från var och en av
lyftassistansmekanismerna.OBS!
• Suffletten och det hårda taket är avsedda
att användas var för sig.
• Fordonsgarantin täcker inte skador som
uppstår av att båda taken monterats sam-
tidigt.•Komplett ägarinformation finns i
användarhandboken.
Vindbrus
Vindresonans kan beskrivas som ett rytmiskt,
helikopterliknande ljud. Om vindresonans
uppstår när bakrutorna är öppna, ska framru-
torna och bakrutorna justeras samtidigt.
Lyftassistansmekanism
1 – Låst läge
2 – #40 Torx-skruvar
55

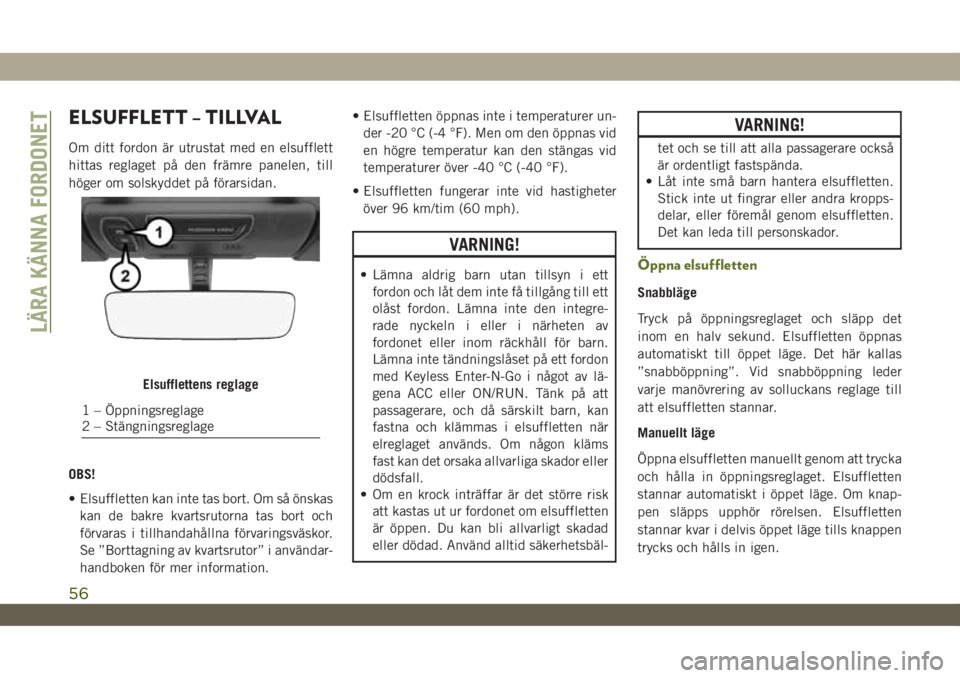

ELSUFFLETT – TILLVAL
Om ditt fordon är utrustat med en elsufflett
hittas reglaget på den främre panelen, till
höger om solskyddet på förarsidan.
OBS!
• Elsuffletten kan inte tas bort. Om så önskas
kan de bakre kvartsrutorna tas bort och
förvaras i tillhandahållna förvaringsväskor.
Se ”Borttagning av kvartsrutor” i användar-
handboken för mer information.• Elsuffletten öppnas inte i temperaturer un-
der -20 °C (-4 °F). Men om den öppnas vid
en högre temperatur kan den stängas vid
temperaturer över -40 °C (-40 °F).
• Elsuffletten fungerar inte vid hastigheter
över 96 km/tim (60 mph).
VARNING!
• Lämna aldrig barn utan tillsyn i ett
fordon och låt dem inte få tillgång till ett
olåst fordon. Lämna inte den integre-
rade nyckeln i eller i närheten av
fordonet eller inom räckhåll för barn.
Lämna inte tändningslåset på ett fordon
med Keyless Enter-N-Go i något av lä-
gena ACC eller ON/RUN. Tänk på att
passagerare, och då särskilt barn, kan
fastna och klämmas i elsuffletten när
elreglaget används. Om någon kläms
fast kan det orsaka allvarliga skador eller
dödsfall.
• Om en krock inträffar är det större risk
att kastas ut ur fordonet om elsuffletten
är öppen. Du kan bli allvarligt skadad
eller dödad. Använd alltid säkerhetsbäl-
VARNING!
tet och se till att alla passagerare också
är ordentligt fastspända.
• Låt inte små barn hantera elsuffletten.
Stick inte ut fingrar eller andra kropps-
delar, eller föremål genom elsuffletten.
Det kan leda till personskador.
Öppna elsuffletten
Snabbläge
Tryck på öppningsreglaget och släpp det
inom en halv sekund. Elsuffletten öppnas
automatiskt till öppet läge. Det här kallas
”snabböppning”. Vid snabböppning leder
varje manövrering av solluckans reglage till
att elsuffletten stannar.
Manuellt läge
Öppna elsuffletten manuellt genom att trycka
och hålla in öppningsreglaget. Elsuffletten
stannar automatiskt i öppet läge. Om knap-
pen släpps upphör rörelsen. Elsuffletten
stannar kvar i delvis öppet läge tills knappen
trycks och hålls in igen.
Elsufflettens reglage
1 – Öppningsreglage
2 – Stängningsreglage
LÄRA KÄNNA FORDONET
56

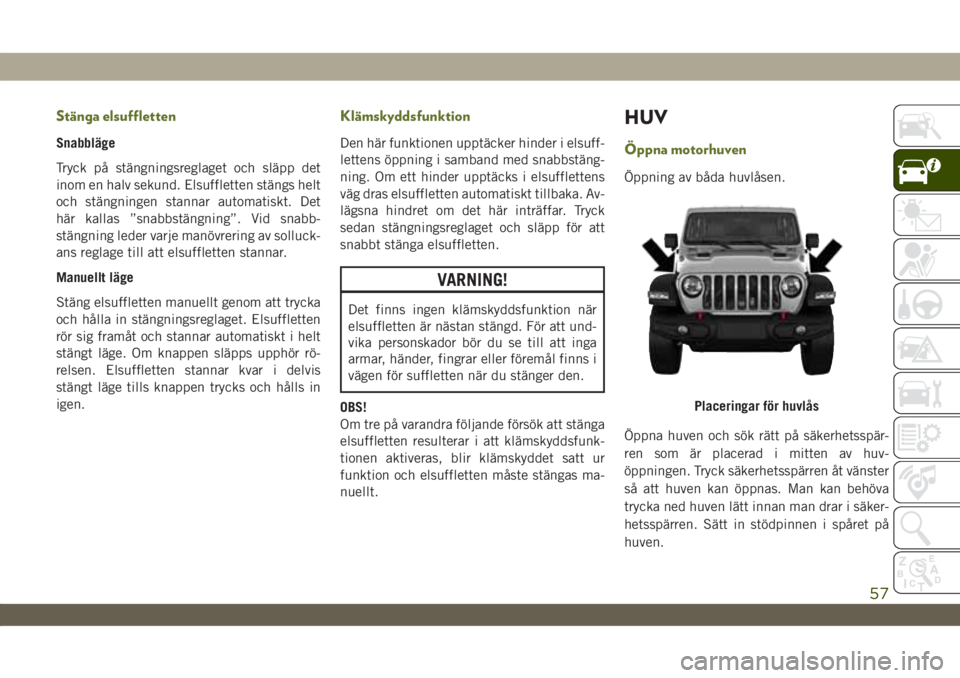

Stänga elsuffletten
Snabbläge
Tryck på stängningsreglaget och släpp det
inom en halv sekund. Elsuffletten stängs helt
och stängningen stannar automatiskt. Det
här kallas ”snabbstängning”. Vid snabb-
stängning leder varje manövrering av solluck-
ans reglage till att elsuffletten stannar.
Manuellt läge
Stäng elsuffletten manuellt genom att trycka
och hålla in stängningsreglaget. Elsuffletten
rör sig framåt och stannar automatiskt i helt
stängt läge. Om knappen släpps upphör rö-
relsen. Elsuffletten stannar kvar i delvis
stängt läge tills knappen trycks och hålls in
igen.
Klämskyddsfunktion
Den här funktionen upptäcker hinder i elsuff-
lettens öppning i samband med snabbstäng-
ning. Om ett hinder upptäcks i elsufflettens
väg dras elsuffletten automatiskt tillbaka. Av-
lägsna hindret om det här inträffar. Tryck
sedan stängningsreglaget och släpp för att
snabbt stänga elsuffletten.
VARNING!
Det finns ingen klämskyddsfunktion när
elsuffletten är nästan stängd. För att und-
vika personskador bör du se till att inga
armar, händer, fingrar eller föremål finns i
vägen för suffletten när du stänger den.
OBS!
Om tre på varandra följande försök att stänga
elsuffletten resulterar i att klämskyddsfunk-
tionen aktiveras, blir klämskyddet satt ur
funktion och elsuffletten måste stängas ma-
nuellt.
HUV
Öppna motorhuven
Öppning av båda huvlåsen.
Öppna huven och sök rätt på säkerhetsspär-
ren som är placerad i mitten av huv-
öppningen. Tryck säkerhetsspärren åt vänster
så att huven kan öppnas. Man kan behöva
trycka ned huven lätt innan man drar i säker-
hetsspärren. Sätt in stödpinnen i spåret på
huven.
Placeringar för huvlås
57

Stänga huven
Ta bort stödpinnen från huven och placera
den i fästklämman då huven ska stängas.
Stäng huven försiktigt. Säkra de båda
huvlåsen.
VARNING!
Kontrollera att motorhuven är helt i lås
innan körning. Om motorhuven inte är helt
stängd kan den flyga upp när fordonet körs
och blockera förarens sikt. Om den här
varningen inte följs kan det leda till allvar-
liga skador eller dödsfall.
BAKLUCKA
Bagageluckan kan låsas upp med nyckeln,
fjärröppnarens integrerade nyckel eller
genom att aktivera knapparna för centrallåset
på framdörrarna eller genom att fatta tag i
handtaget om det är utrustat med Keyless
Enter-N-Go.
Dra i handtaget för att öppna bagageluckan.OBS!
Stäng det bakre öppningsbara fönstret innan
bagageluckan stängs (endast hårt tak).
VARNING!
Om man kör med den bakre rutan öppen
kan giftiga avgaser komma in i fordonet.
Dessa ångor kan skada dig och dina
passagerare allvarligt. Håll den bakre ru-
tan stängd under körning.
FÖRSIKTIGHET!
Tryck inte på bakrutetorkarbladet när bak-
rutan stängs, eftersom bladet kan skadas.
INRE UTRUSTNING
Eluttag
Det finns två stycken 12-volts (13 A) eluttag
för tillbehör som är avsedda att användas
med en eladapter av standardtyp.
Det främre eluttaget är placerat i mitten av
instrumentpanelen under klimatanläggning-
ens reglage och har ström när tändningen är
påslagen. Det här uttaget är strömförande när
tändningslåset är läge ON (på) eller ACC
(tillbehör).

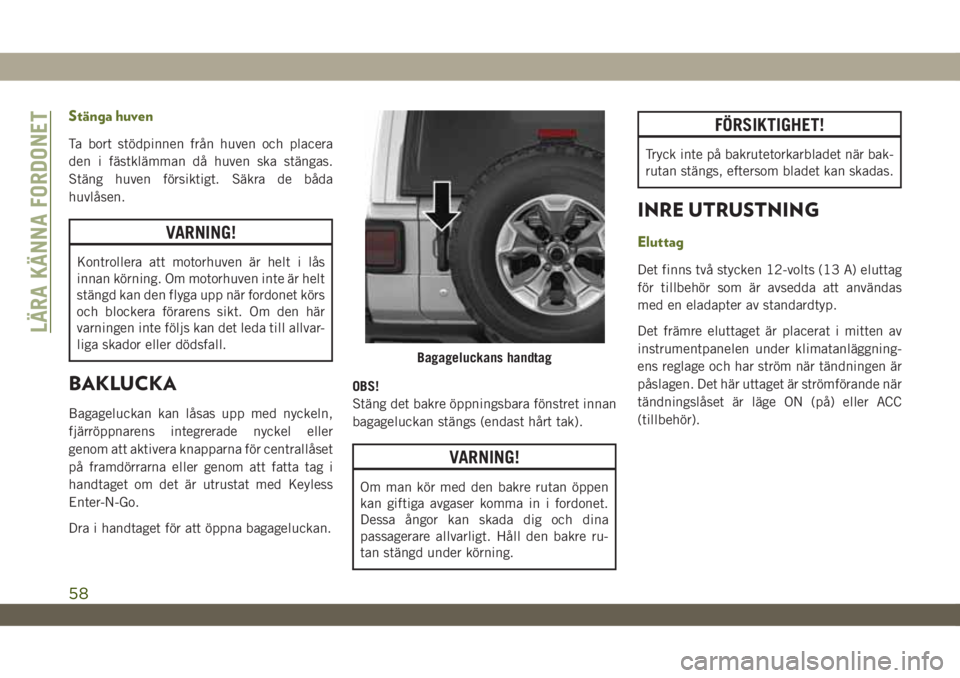

Bagageluckans handtag
LÄRA KÄNNA FORDONET
58
