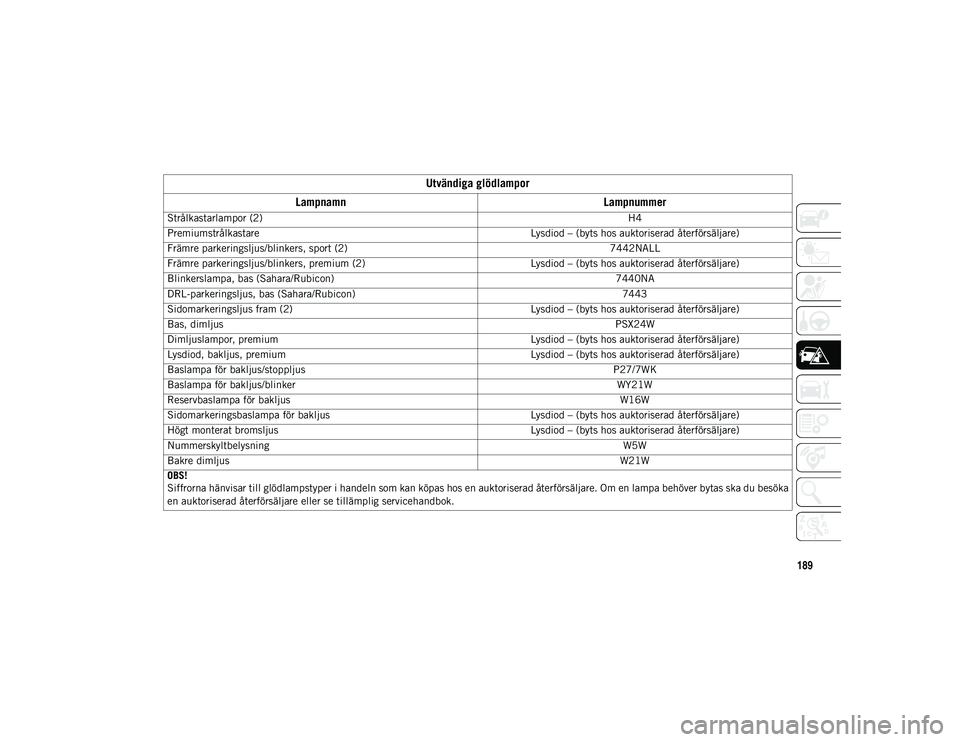

Utvändiga glödlampor
Lampnamn Lampnummer
Strålkastarlampor (2) H4
Premiumstrålkastare Lysdiod – (byts hos auktoriserad återförsäljare)
Främre parkeringsljus/blinkers, sport (2) 7442NALL
Främre parkeringsljus/blinkers, premium (2) Lysdiod – (byts hos auktoriserad återförsäljare)
Blinkerslampa, bas (Sahara/Rubicon) 7440NA
DRL-parkeringsljus, bas (Sahara/Rubicon) 7443
Sidomarkeringsljus fram (2) Lysdiod – (byts hos auktoriserad återförsäljare)
Bas, dimljus PSX24W
Dimljuslampor, premium Lysdiod – (byts hos auktoriserad återförsäljare)
Lysdiod, bakljus, premium Lysdiod – (byts hos auktoriserad återförsäljare)
Baslampa för bakljus/stoppljus P27/7WK
Baslampa för bakljus/blinker WY21W
Reservbaslampa för bakljus W16W
Sidomarkeringsbaslampa för bakljus Lysdiod – (byts hos auktoriserad återförsäljare)
Högt monterat bromsljus Lysdiod – (byts hos auktoriserad återförsäljare)
Nummerskyltbelysning W5W
Bakre dimljus W21W OBS!
Siffrorna hänvisar till glödlampstyper i handeln som kan köpas hos en auktoriserad återförsäljare. Om en lampa behöver bytas ska du besöka
en auktoriserad återförsäljare eller se tillämplig servicehandbok.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 189

I EN NÖDSITUATION

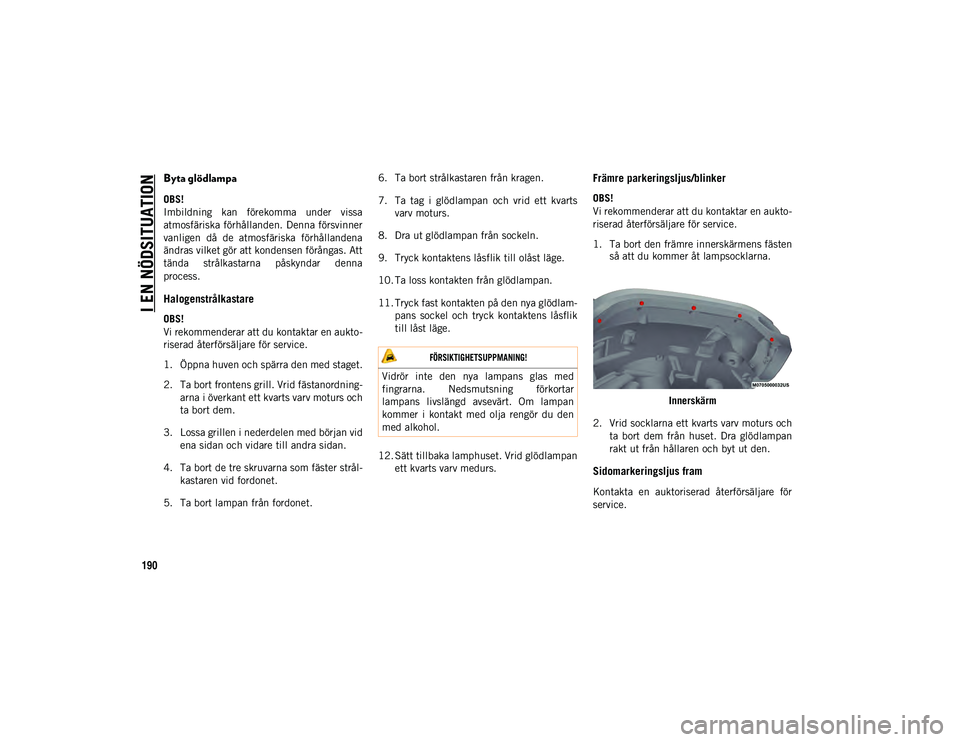

190Byta glödlampa
OBS!
Imbildning kan förekomma under vissa
atmosfäriska förhållanden. Denna försvinner
vanligen då de atmosfäriska förhållandena

ä n d
r

as vilket gör att kondensen förångas. Att
tända strålkastarna påskyndar denna
p

rocess.
Halogenstrålkastare
OBS!
Vi rekommenderar att du kontaktar en aukto-
riserad återförsäljare för service.
1. Öppna huven och spärra den med staget.
2. Ta bort frontens grill. Vrid fästanordning- arna i överkant ett kvarts varv moturs och
ta bort dem.
3. Lossa grillen i nederdelen med början vid ena sidan och vidare till andra sidan.
4. Ta bort de tre skruvarna som fäster strål- kastaren vid fordonet.
5. Ta bort lampan från fordonet. 6. Ta bort strålkastaren från kragen.
7. Ta tag i glödlampan och vrid ett kvarts
varv moturs.
8. Dra ut glödlampan från sockeln.
9. Tryck kontaktens låsflik till olåst läge.
10. Ta loss kontakten från glödlampan.
11. Tryck fast kontakten på den nya glödlam- pans sockel och tryck kontaktens låsflik
till låst läge.
12. Sätt tillbaka lamphuset. Vrid glödlampan ett kvarts varv medurs. Främre parkeringsljus/blinker
OBS!
Vi rekommenderar att du kontaktar en aukto-
riserad återförsäljare för service.
1.
Ta bort den främre innerskärmens fästen
s å a
t

t du kommer åt lampsocklarna.
Innerskärm
2. Vrid socklarna ett kvarts varv moturs och ta bort dem från huset. Dra glödlampan
rakt ut från hållaren och byt ut den.
Sidomarkeringsljus fram
Kontakta en auktoriserad återförsäljare för
service.

FÖRSIKTIGHETSUPPMANING!

Vidrör inte den nya lampans glas med
fingrarna. Nedsmutsning förkortar
lampans livslängd avsevärt. Om lampan
kommer i kontakt med olja rengör du den
med alkohol.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 190

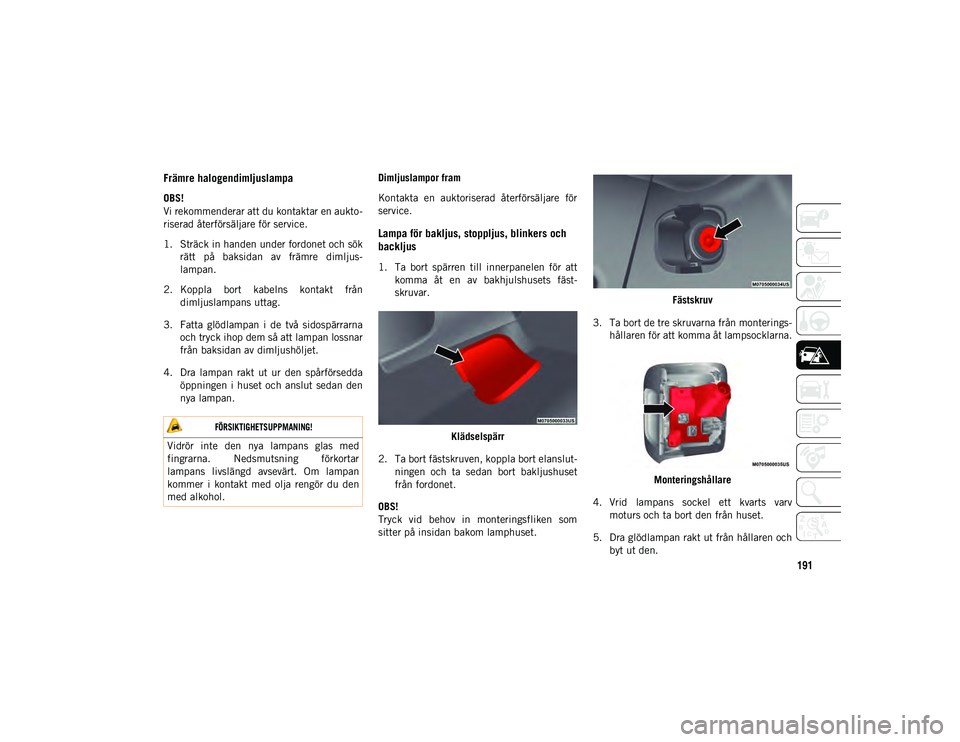

191Främre halogendimljuslampa
OBS!
Vi rekommenderar att du kontaktar en aukto-
riserad återförsäljare för service.
1. Sträck in handen under fordonet och sök
rätt på baksidan av främre dimljus-
lampan.
2. Koppla bort kabelns kontakt från dimljuslampans uttag.
3. Fatta glödlampan i de två sidospärrarna och tryck ihop dem så att lampan lossnar
från baksidan av dimljushöljet.
4. Dra lampan rakt ut ur den spårförsedda öppningen i huset och anslut sedan den
nya lampan. Dimljuslampor fram
Kontakta en auktoriserad återförsäljare för
service.Lampa för bakljus, stoppljus, blinkers och
backljus
1. Ta bort spärren till innerpanelen för att
komma åt en av bakhjulshusets fäst-
skruvar.
Klädselspärr
2. Ta bort fästskruven, koppla bort elanslut- ningen och ta sedan bort bakljushuset
från fordonet. OBS!
Tryck vid behov in monteringsfliken som
sitter på insidan bakom lamphuset.
Fästskruv
3. Ta bort de tre skruvarna från monterings- hållaren för att komma åt lampsocklarna.
Monteringshållare
4. Vrid lampans sockel ett kvarts varv moturs och ta bort den från huset.
5. Dra glödlampan rakt ut från hållaren och byt ut den.

FÖRSIKTIGHETSUPPMANING!

Vidrör inte den nya lampans glas med
fingrarna. Nedsmutsning förkortar
lampans livslängd avsevärt. Om lampan
kommer i kontakt med olja rengör du den
med alkohol.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 191

I EN NÖDSITUATION
192
(Fortsatt)

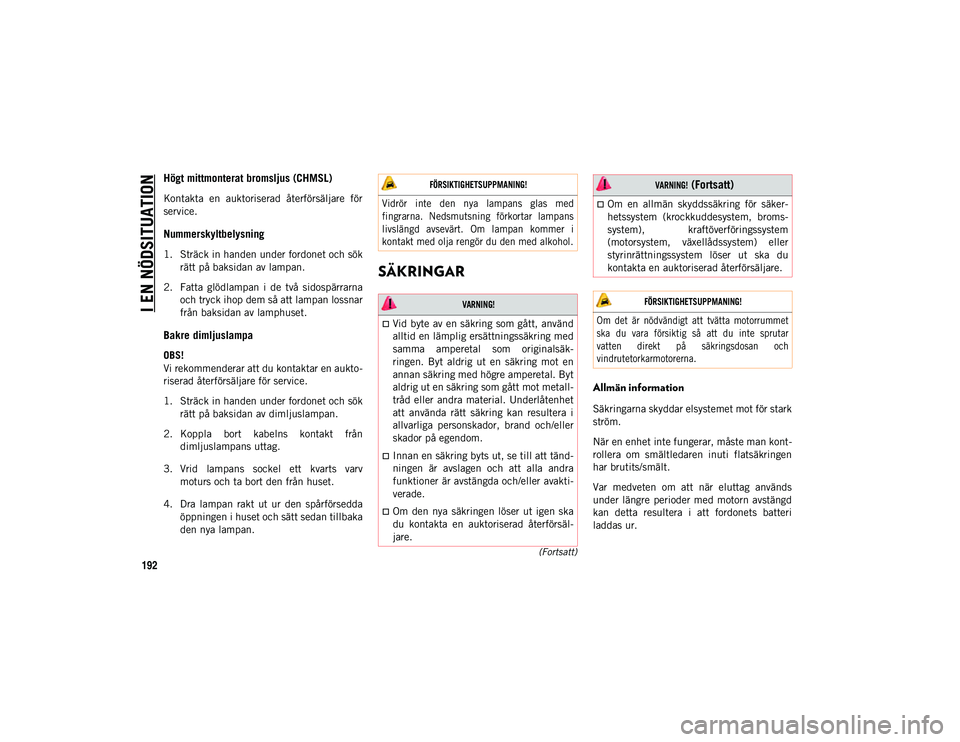

Högt mittmonterat bromsljus (CHMSL)
Kontakta en auktoriserad återförsäljare för
service.
Nummerskyltbelysning
1. Sträck in handen under fordonet och sökrätt på baksidan av lampan.
2. Fatta glödlampan i de två sidospärrarna och tryck ihop dem så att lampan lossnar
från baksidan av lamphuset. Bakre dimljuslampa
OBS!
Vi rekommenderar att du kontaktar en aukto-
riserad återförsäljare för service.
1. Sträck in handen under fordonet och sök
rätt på baksidan av dimljuslampan.
2. Koppla bort kabelns kontakt från dimljuslampans uttag.
3. Vrid lampans sockel ett kvarts varv moturs och ta bort den från huset.
4. Dra lampan rakt ut ur den spårförsedda öppningen i huset och sätt sedan tillbaka
den nya lampan.
SÄKRINGAR
Allmän information
Säkringarna skyddar elsystemet mot för stark
ström.
När en enhet inte fungerar, måste man kont-
rollera om smältledaren inuti flatsäkringen
har brutits/smält.
Var medveten om att när eluttag används
under längre perioder med motorn avstängd
kan detta resultera i att fordonets batteri
laddas ur.

FÖRSIKTIGHETSUPPMANING!

Vidrör inte den nya lampans glas med
fingrarna. Nedsmutsning förkortar lampans
livslängd avsevärt. Om lampan kommer i
kontakt med olja rengör du den med alkohol.

VARNING!

Vid byte av en säkring som gått, använd
alltid en lämplig ersättningssäkring med
samma amperetal som originalsäk-
ringen. Byt aldrig ut en säkring mot en
annan säkring med högre amperetal. Byt
aldrig ut en säkring som gått mot metall-
tråd eller andra material. Underlåtenhet
att använda rätt säkring kan resultera i
allvarliga personskador, brand och/eller
skador på egendom.
Innan en säkring byts ut, se till att tänd-
ningen är avslagen och att alla andra
funktioner är avstängda och/eller avakti-
verade.
Om den nya säkringen löser ut igen ska
du kontakta en auktoriserad återförsäl-
jare.
Om en allmän skyddssäkring för säker-
hetssystem (krockkuddesystem, broms-
system), kraftöverföringssystem
(motorsystem, växellådssystem) eller
styrinrättningssystem löser ut ska du
kontakta en auktoriserad återförsäljare.

FÖRSIKTIGHETSUPPMANING!

Om det är nödvändigt att tvätta motorrummet
ska du vara försiktig så att du inte sprutar
vatten direkt på säkringsdosan och
vindrutetorkarmotorerna.

VARNING!
(Fortsatt)
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 192

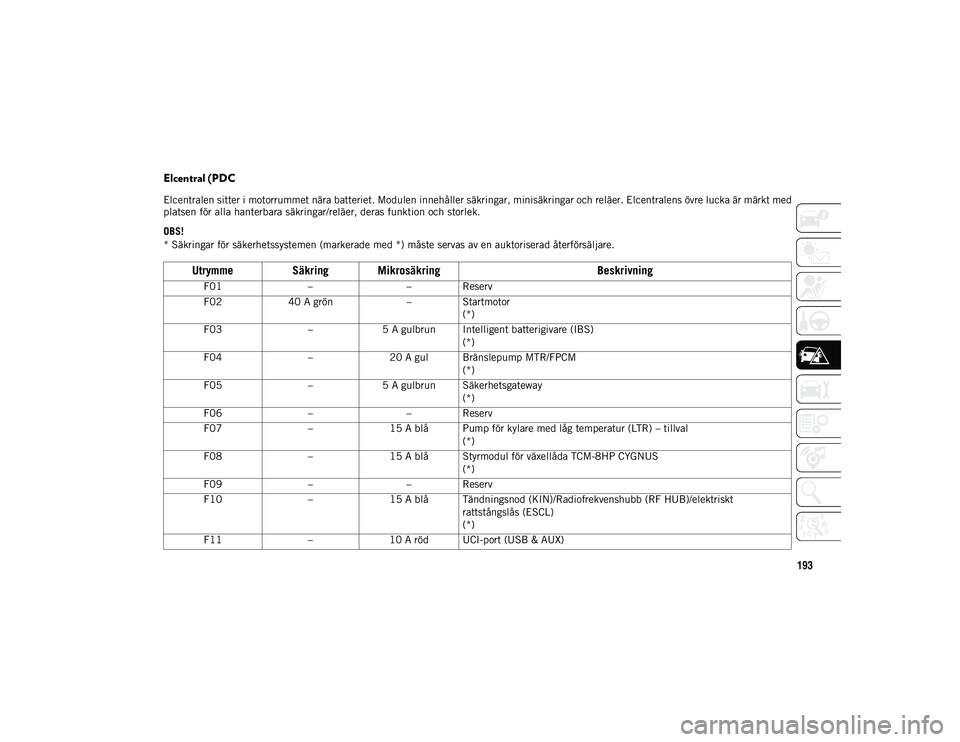

193Elcentral (PDC
Elcentralen sitter i motorrummet nära batteriet. Modulen innehåller säkringar, minisäkringar och reläer. Elcentralens övre lucka är märkt med
platsen för alla hanterbara säkringar/reläer, deras funktion och storlek.
OBS!
*

S
äkringar för säkerhetssystemen (markerade med *) måste servas av en auktoriserad återförsäljare.
Utrymme Säkring Mikrosäkring Beskrivning
F01–– Reserv
F02 40 A grön – Startmotor
(*)
F03 –5 A gulbrun Intelligent batterigivare (IBS)
(*)
F04 –20 A gul Bränslepump MTR/FPCM
(*)
F05 –5 A gulbrun Säkerhetsgateway
(*)
F06 –– Reserv
F07 –15 A blå Pump för kylare med låg temperatur (LTR) – tillval
(*)
F08 –15 A blå Styrmodul för växellåda TCM-8HP CYGNUS
(*)
F09 –– Reserv
F10 –15 A blå Tändningsnod (KIN)/Radiofrekvenshubb (RF HUB)/elektriskt
rattstångslås (ESCL)
(*)
F11 –10 A röd UCI-port (USB & AUX)
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 193

I EN NÖDSITUATION
194

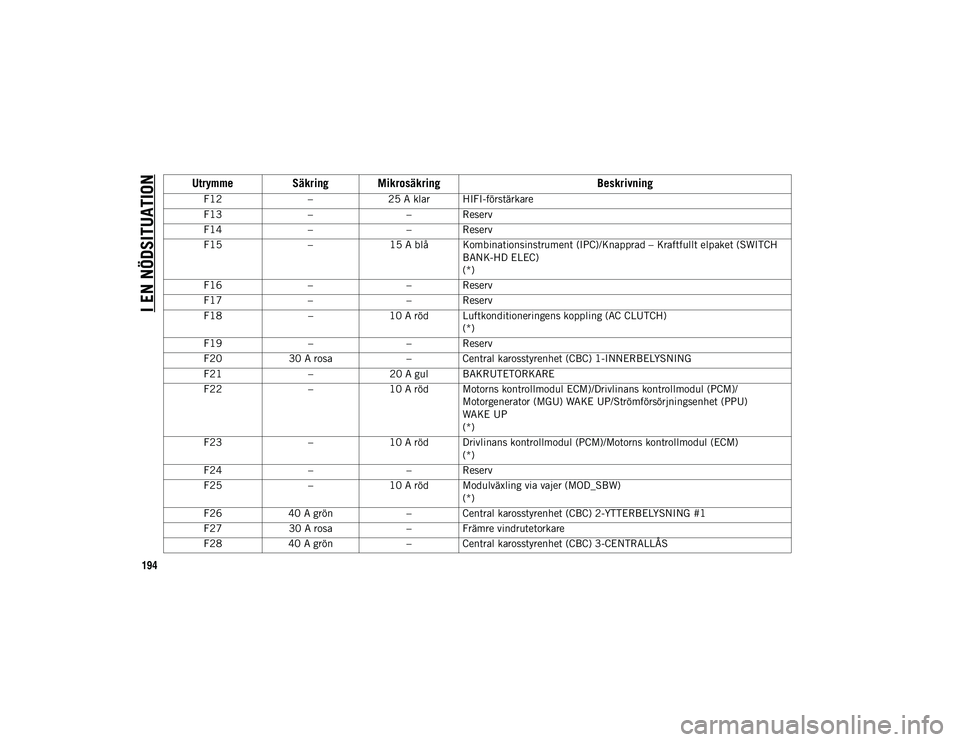

F12–25 A klar HIFI-förstärkare
F13 –– Reserv
F14 –– Reserv
F15 –15 A blå Kombinationsinstrument (IPC)/Knapprad – Kraftfullt elpaket (SWITCH
BANK-HD ELEC)
(*)
F16 –– Reserv
F17 –– Reserv
F18 –10 A röd Luftkonditioneringens koppling (AC CLUTCH)
(*)
F19 –– Reserv
F20 30 A rosa – Central karosstyrenhet (CBC) 1-INNERBELYSNING
F21 –20 A gul BAKRUTETORKARE
F22 –10 A röd Motorns kontrollmodul ECM)/Drivlinans kontrollmodul (PCM)/
Motorgenerator (MGU) WAKE UP/Strömförsörjningsenhet (PPU)
WAKE UP
(*)
F23 –10 A röd Drivlinans kontrollmodul (PCM)/Motorns kontrollmodul (ECM)
(*)
F24 –– Reserv
F25 –10 A röd Modulväxling via vajer (MOD_SBW)
(*)
F26 40 A grön – Central karosstyrenhet (CBC) 2-YTTERBELYSNING #1
F27 30 A rosa – Främre vindrutetorkare
F28 40 A grön – Central karosstyrenhet (CBC) 3-CENTRALLÅS
UtrymmeSäkring Mikrosäkring Beskrivning
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 194

195

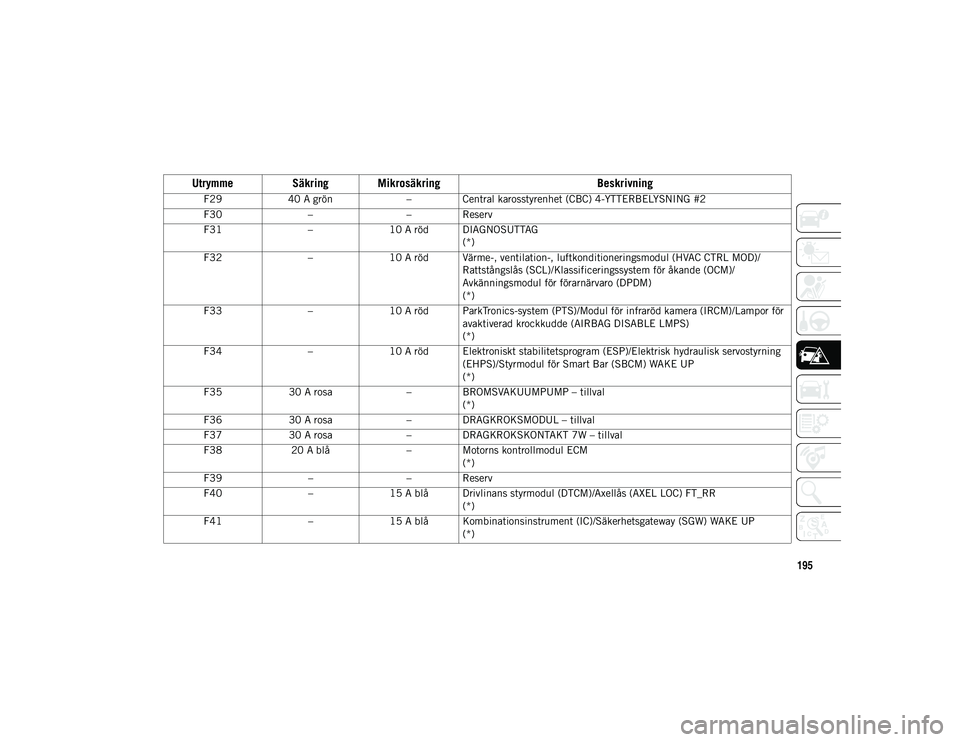

F2940 A grön – Central karosstyrenhet (CBC) 4-YTTERBELYSNING #2
F30 –– Reserv
F31 –10 A röd DIAGNOSUTTAG
(*)
F32 –10 A röd Värme-, ventilation-, luftkonditioneringsmodul (HVAC CTRL MOD)/
Rattstångslås (SCL)/Klassificeringssystem för åkande (OCM)/
Avkänningsmodul för förarnärvaro (DPDM)
(*)
F33 –10 A röd ParkTronics-system (PTS)/Modul för infraröd kamera (IRCM)/Lampor för
avaktiverad krockkudde (AIRBAG DISABLE LMPS)
(*)
F34 –10 A röd Elektroniskt stabilitetsprogram (ESP)/Elektrisk hydraulisk servostyrning
(EHPS)/Styrmodul för Smart Bar (SBCM) WAKE UP
(*)
F35 30 A rosa – BROMSVAKUUMPUMP – tillval
(*)
F36 30 A rosa – DRAGKROKSMODUL – tillval
F37 30 A rosa – DRAGKROKSKONTAKT 7W – tillval
F38 20 A blå – Motorns kontrollmodul ECM
(*)
F39 –– Reserv
F40 –15 A blå Drivlinans styrmodul (DTCM)/Axellås (AXEL LOC) FT_RR
(*)
F41 –15 A blå Kombinationsinstrument (IC)/Säkerhetsgateway (SGW) WAKE UP
(*)
Utrymme Säkring Mikrosäkring Beskrivning
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 195

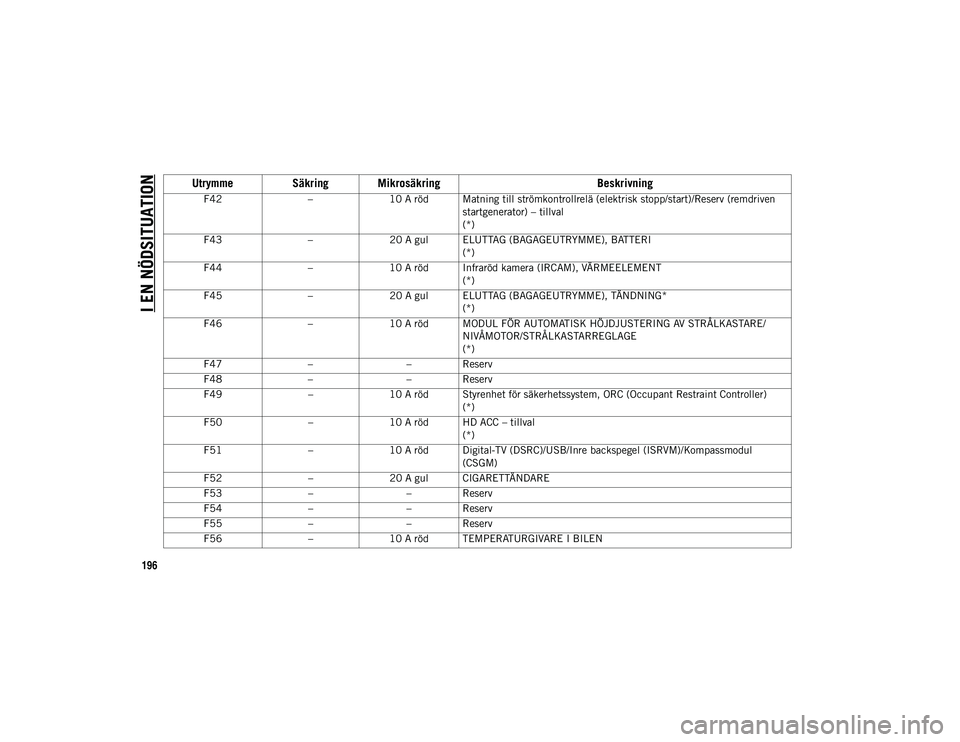

I EN NÖDSITUATION
196
F42–10 A röd Matning till strömkontrollrelä (elektrisk stopp/start)/Reserv (remdriven
startgenerator) – tillval
(*)
F43 –20 A gul ELUTTAG (BAGAGEUTRYMME), BATTERI
(*)
F44 –10 A röd Infraröd kamera (IRCAM), VÄRMEELEMENT
(*)
F45 –20 A gul ELUTTAG (BAGAGEUTRYMME), TÄNDNING*
(*)
F46 –10 A röd MODUL FÖR AUTOMATISK HÖJDJUSTERING AV STRÅLKASTARE/
NIVÅMOTOR/STRÅLKASTARREGLAGE
(*)
F47 –– Reserv
F48 –– Reserv
F49 –10 A röd Styrenhet för säkerhetssystem, ORC (Occupant Restraint Controller)
(*)
F50 –10 A röd HD ACC – tillval
(*)
F51 –10 A röd Digital-TV (DSRC)/USB/Inre backspegel (ISRVM)/Kompassmodul
(CSGM)
F52 –20 A gul CIGARETTÄNDARE
F53 –– Reserv
F54 –– Reserv
F55 –– Reserv
F56 –10 A röd TEMPERATURGIVARE I BILEN
Utrymme Säkring Mikrosäkring Beskrivning
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 196

197

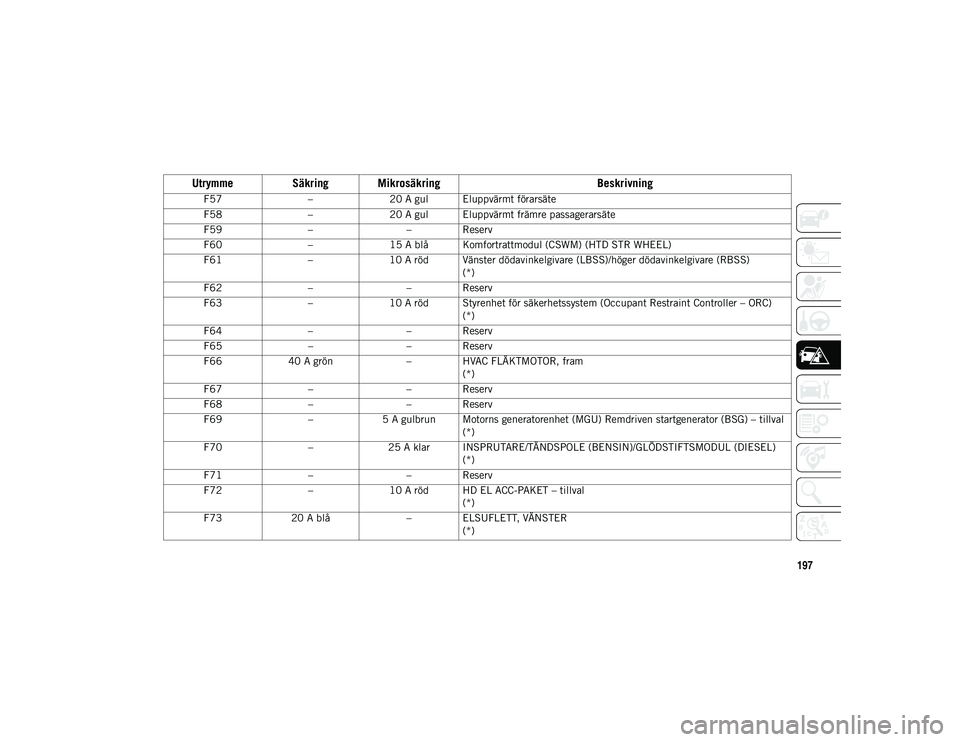

F57–20 A gul Eluppvärmt förarsäte
F58 –20 A gul Eluppvärmt främre passagerarsäte
F59 –– Reserv
F60 –15 A blå Komfortrattmodul (CSWM) (HTD STR WHEEL)
F61 –10 A röd Vänster dödavinkelgivare (LBSS)/höger dödavinkelgivare (RBSS)
(*)
F62 –– Reserv
F63 –10 A röd Styrenhet för säkerhetssystem (Occupant Restraint Controller – ORC)
(*)
F64 –– Reserv
F65 –– Reserv
F66 40 A grön – HVAC FLÄKTMOTOR, fram
(*)
F67 –– Reserv
F68 –– Reserv
F69 –5 A gulbrun Motorns generatorenhet (MGU) Remdriven startgenerator (BSG) – tillval
(*)
F70 –25 A klar INSPRUTARE/TÄNDSPOLE (BENSIN)/GLÖDSTIFTSMODUL (DIESEL)
(*)
F71 –– Reserv
F72 –10 A röd HD EL ACC-PAKET – tillval
(*)
F73 20 A blå – ELSUFLETT, VÄNSTER
(*)
Utrymme Säkring Mikrosäkring Beskrivning
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 197

I EN NÖDSITUATION
198

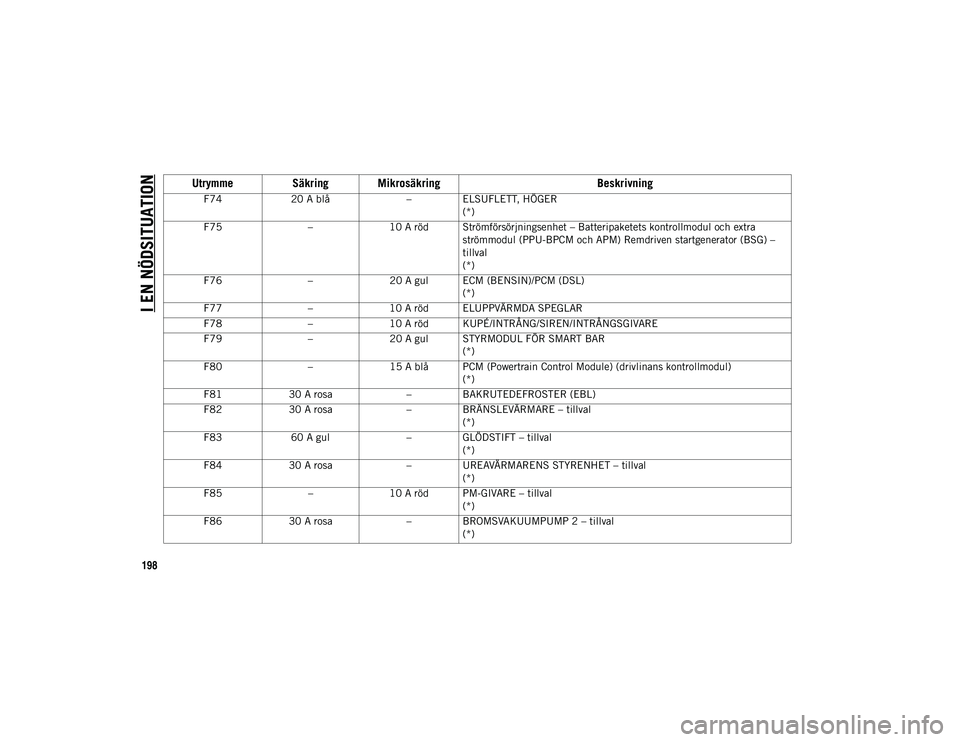

F7420 A blå – ELSUFLETT, HÖGER
(*)
F75 –10 A röd Strömförsörjningsenhet – Batteripaketets kontrollmodul och extra
strömmodul (PPU-BPCM och APM) Remdriven startgenerator (BSG) –
tillval
(*)
F76 –20 A gul ECM (BENSIN)/PCM (DSL)
(*)
F77 –10 A röd ELUPPVÄRMDA SPEGLAR
F78 –10 A röd KUPÉ/INTRÅNG/SIREN/INTRÅNGSGIVARE
F79 –20 A gul STYRMODUL FÖR SMART BAR
(*)
F80 –15 A blå PCM (Powertrain Control Module) (drivlinans kontrollmodul)
(*)
F81 30 A rosa – BAKRUTEDEFROSTER (EBL)
F82 30 A rosa – BRÄNSLEVÄRMARE – tillval
(*)
F83 60 A gul – GLÖDSTIFT – tillval
(*)
F84 30 A rosa – UREAVÄRMARENS STYRENHET – tillval
(*)
F85 –10 A röd PM-GIVARE – tillval
(*)
F86 30 A rosa – BROMSVAKUUMPUMP 2 – tillval
(*)
Utrymme Säkring Mikrosäkring Beskrivning
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 198
