JEEP WRANGLER UNLIMITED 2021 Drift- och underhållshandbok (in Swedish)

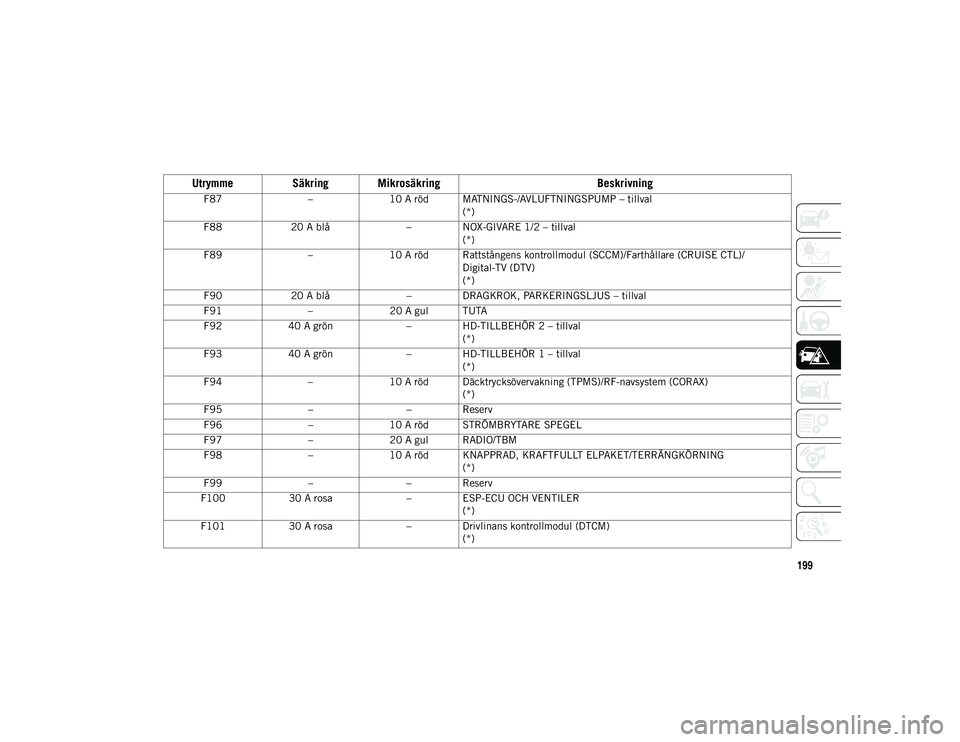

199
F87–10 A röd MATNINGS-/AVLUFTNINGSPUMP – tillval
(*)
F88 20 A blå – NOX-GIVARE 1/2 – tillval
(*)
F89 –10 A röd Rattstångens kontrollmodul (SCCM)/Farthållare (CRUISE CTL)/
Digital-TV (DTV)
(*)
F90 20 A blå – DRAGKROK, PARKERINGSLJUS – tillval
F91 –20 A gul TUTA
F92 40 A grön – HD-TILLBEHÖR 2 – tillval
(*)
F93 40 A grön – HD-TILLBEHÖR 1 – tillval
(*)
F94 –10 A röd Däcktrycksövervakning (TPMS)/RF-navsystem (CORAX)
(*)
F95 –– Reserv
F96 –10 A röd STRÖMBRYTARE SPEGEL
F97 –20 A gul RADIO/TBM
F98 –10 A röd KNAPPRAD, KRAFTFULLT ELPAKET/TERRÄNGKÖRNING
(*)
F99 –– Reserv
F100 30 A rosa – ESP-ECU OCH VENTILER
(*)
F101 30 A rosa – Drivlinans kontrollmodul (DTCM)
(*)
Utrymme Säkring Mikrosäkring Beskrivning
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 199

I EN NÖDSITUATION

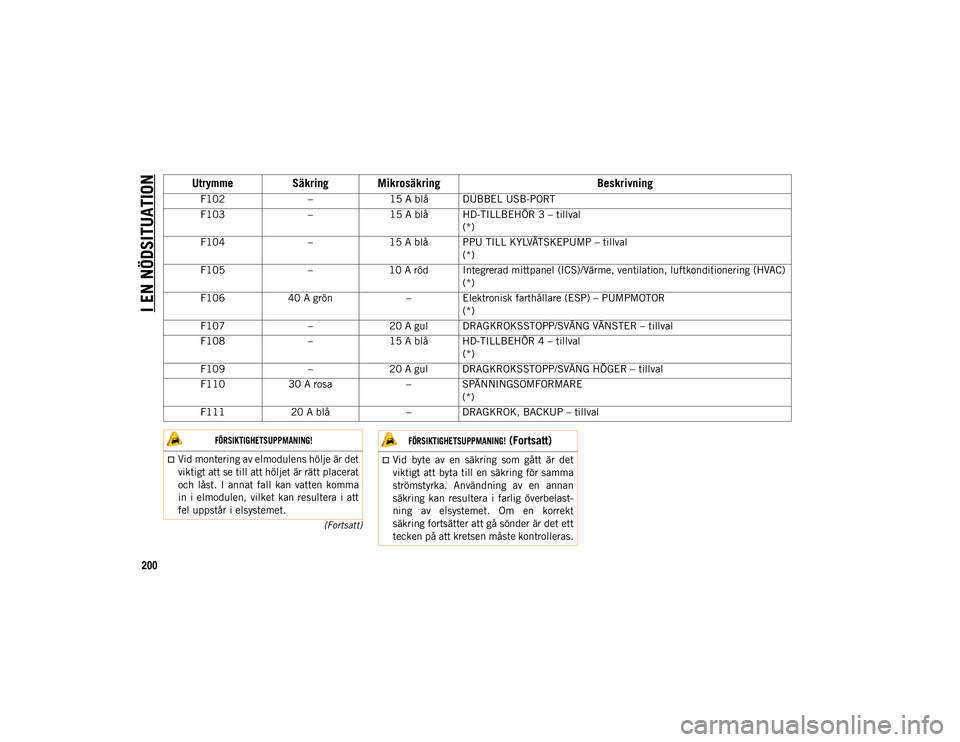

200
(Fortsatt)
F102–15 A blå DUBBEL USB-PORT
F103 –15 A blå HD-TILLBEHÖR 3 – tillval
(*)
F104 –15 A blå PPU TILL KYLVÄTSKEPUMP – tillval
(*)
F105 –10 A röd Integrerad mittpanel (ICS)/Värme, ventilation, luftkonditionering (HVAC)
(*)
F106 40 A grön – Elektronisk farthållare (ESP) – PUMPMOTOR
(*)
F107 –20 A gul DRAGKROKSSTOPP/SVÄNG VÄNSTER – tillval
F108 –15 A blå HD-TILLBEHÖR 4 – tillval
(*)
F109 –20 A gul DRAGKROKSSTOPP/SVÄNG HÖGER – tillval
F110 30 A rosa – SPÄNNINGSOMFORMARE
(*)
F111 20 A blå – DRAGKROK, BACKUP – tillval
UtrymmeSäkring Mikrosäkring Beskrivning

FÖRSIKTIGHETSUPPMANING!

Vid montering av elmodulens hölje är det
viktigt att se till att höljet är rätt placerat
och låst. I annat fall kan vatten komma
in i elmodulen, vilket kan resultera i att
fel uppstår i elsystemet.Vid byte av en säkring som gått är det
viktigt att byta till en säkring för samma
strömstyrka. Användning av en annan
säkring kan resultera i farlig överbelast-
ning av elsystemet. Om en korrekt
säkring fortsätter att gå sönder är det ett
tecken på att kretsen måste kontrolleras.

FÖRSIKTIGHETSUPPMANING!
(Fortsatt)
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 200

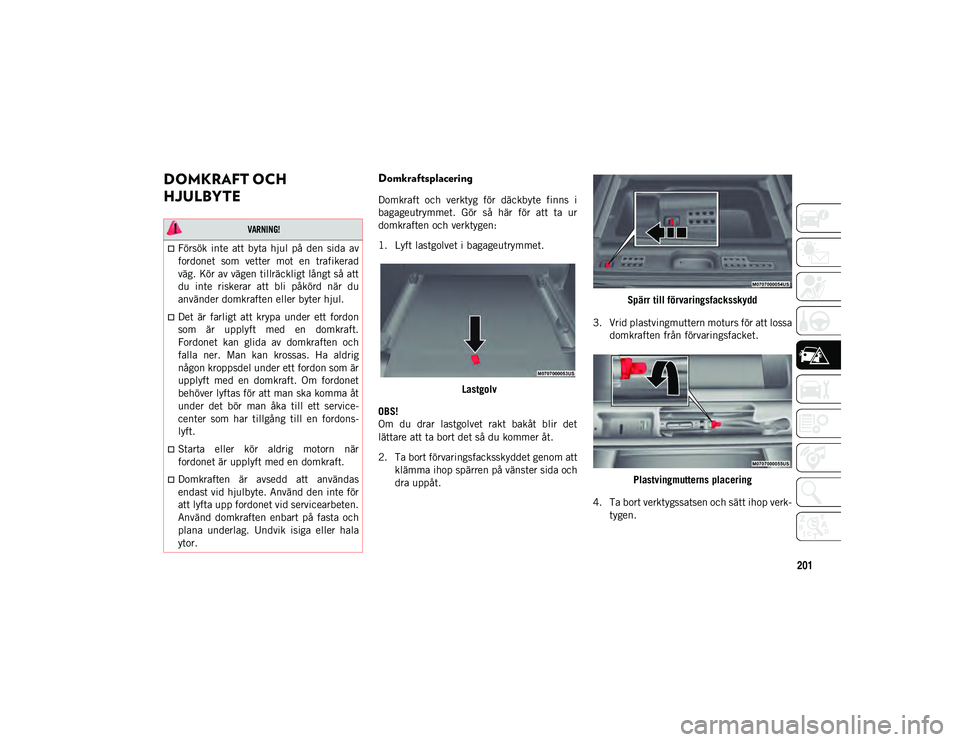

201
DOMKRAFT OCH
HJULBYTEDomkraftsplacering
Domkraft och verktyg för däckbyte finns i
bagageutrymmet. Gör så här för att ta ur
domkraften och verktygen:
1. Lyft lastgolvet i bagageutrymmet.Lastgolv
OBS!
Om du drar lastgolvet rakt bakåt blir det
lättare att ta bort det så du kommer åt.
2. Ta bort förvaringsfacksskyddet genom att klämma ihop spärren på vänster sida och
dra uppåt. Spärr till förvaringsfacksskydd
3. Vrid plastvingmuttern moturs för att lossa domkraften från förvaringsfacket.
Plastvingmutterns placering
4. Ta bort verktygssatsen och sätt ihop verk- tygen.

VARNING!

Försök inte att byta hjul på den sida av
fordonet som vetter mot en trafikerad
väg. Kör av vägen tillräckligt långt så att
du inte riskerar att bli påkörd när du
använder domkraften eller byter hjul.
Det är farligt att krypa under ett fordon
som är upplyft med en domkraft.
Fordonet kan glida av domkraften och
falla ner. Man kan krossas. Ha aldrig
någon kroppsdel under ett fordon som är
upplyft med en domkraft. Om fordonet
behöver lyftas för att man ska komma åt
under det bör man åka till ett service-
center som har tillgång till en fordons-
lyft.
Starta eller kör aldrig motorn när
fordonet är upplyft med en domkraft.
Domkraften är avsedd att användas
endast vid hjulbyte. Använd den inte för
att lyfta upp fordonet vid servicearbeten.
Använd domkraften enbart på fasta och
plana underlag. Undvik isiga eller hala
ytor.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 201

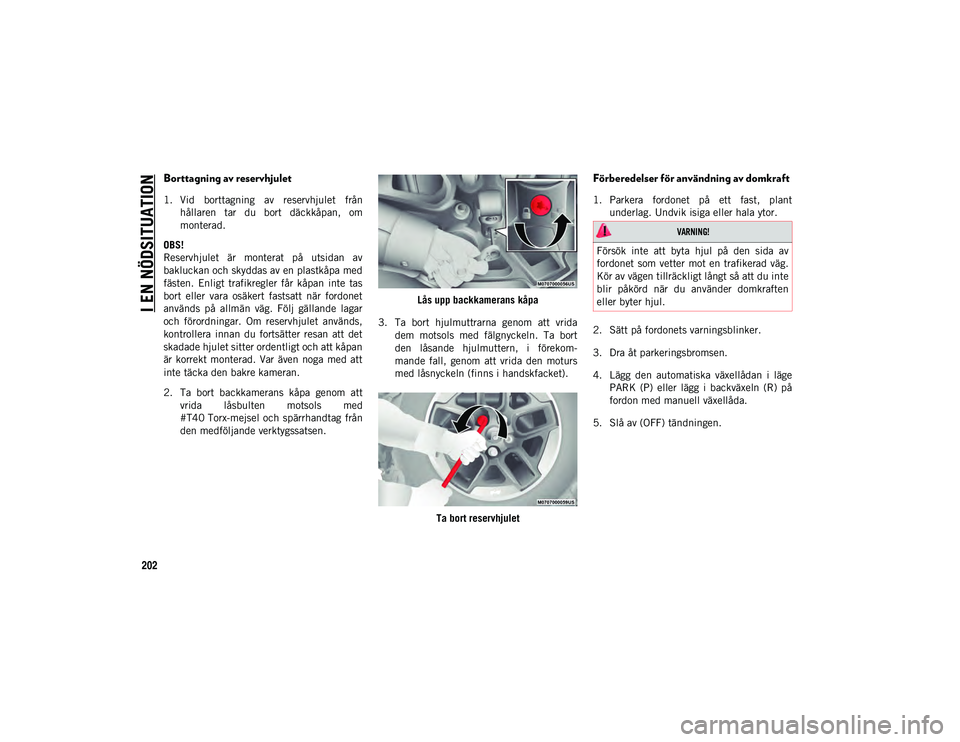

I EN NÖDSITUATION
202
Borttagning av reservhjulet
1. Vid borttagning av reservhjulet frånhållaren tar du bort däckkåpan, om
monterad. OBS!
Reservhjulet är monterat på utsidan av
bakluckan och skyddas av en plastkåpa med
fästen. Enligt trafikregler får kåpan inte tas
bort eller vara osäkert fastsatt när fordonet
används på allmän väg. Följ gällande lagar
och förordningar. Om reservhjulet används,
kontrollera innan du fortsätter resan att det
skadade hjulet sitter ordentligt och att kåpan
är k
o

rrekt monterad. Var även noga med att
inte täcka den bakre kameran.
2. Ta bort backkamerans kåpa genom att vrida låsbulten motsols med
#T40 Torx-mejsel och spärrhandtag från
den medföljande verktygssatsen. Lås upp backkamerans kåpa
3. Ta bort hjulmuttrarna genom att vrida dem motsols med fälgnyckeln. Ta bort
den låsande hjulmuttern, i förekom-
mande fall, genom att vrida den moturs
med låsnyckeln (finns i handskfacket).
Ta bort reservhjulet
Förberedelser för användning av domkraft
1. Parkera fordonet på ett fast, plantunderlag. Undvik isiga eller hala ytor.
2. Sätt på fordonets varningsblinker.
3. Dra åt parkeringsbromsen.
4. Lägg den automatiska växellådan i läge PARK (P) eller lägg i backväxeln (R) på
fordon med manuell växellåda.
5. Slå av (OFF) tändningen.

VARNING!

Försök inte att byta hjul på den sida av
fordonet som vetter mot en trafikerad väg.
Kör av vägen tillräckligt långt så att du inte
blir påkörd när du använder domkraften
eller byter hjul.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 202

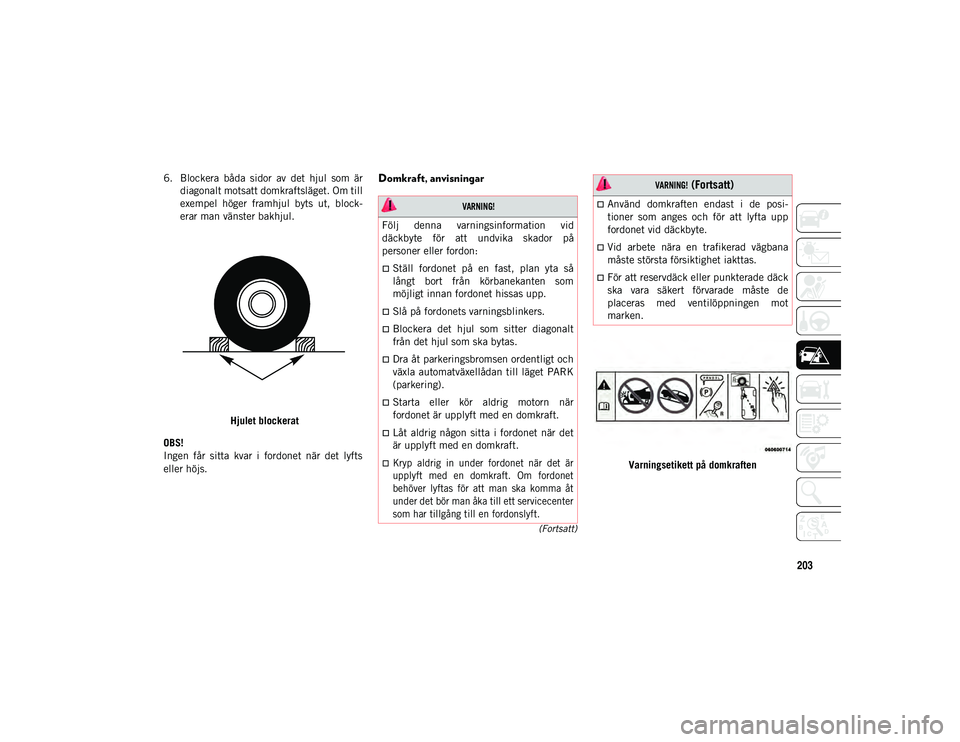

203
(Fortsatt)
6. Blockera båda sidor av det hjul som ärdiagonalt motsatt domkraftsläget. Om till
exempel höger framhjul byts ut, block-
erar man vänster bakhjul. Hjulet blockerat
OBS!
Ingen får sitta kvar i fordonet när det lyfts
eller höjs.Domkraft, anvisningar
Varningsetikett på domkraften

VARNING!

Följ denna varningsinformation vid
däckbyte för att undvika skador på
personer eller fordon:
Ställ fordonet på en fast, plan yta så
långt bort från körbanekanten som
möjligt innan fordonet hissas upp.
Slå på fordonets varningsblinkers.
Blockera det hjul som sitter diagonalt
från det hjul som ska bytas.
Dra åt parkeringsbromsen ordentligt och
växla automatväxellådan till läget PARK
(parkering).
Starta eller kör aldrig motorn när
fordonet är upplyft med en domkraft.
Låt aldrig någon sitta i fordonet när det
är upplyft med en domkraft.

Kryp aldrig in under fordonet när det är
upplyft med en domkraft. Om fordonet
behöver lyftas för att man ska komma åt
under det bör man åka till ett servicecenter
som har tillgång till en fordonslyft.

Använd domkraften endast i de posi-
tioner som anges och för att lyfta upp
fordonet vid däckbyte.
Vid arbete nära en trafikerad vägbana
måste största försiktighet iakttas.
För att reservdäck eller punkterade däck
ska vara säkert förvarade måste de
placeras med ventilöppningen mot
marken.

VARNING!
(Fortsatt)
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 203

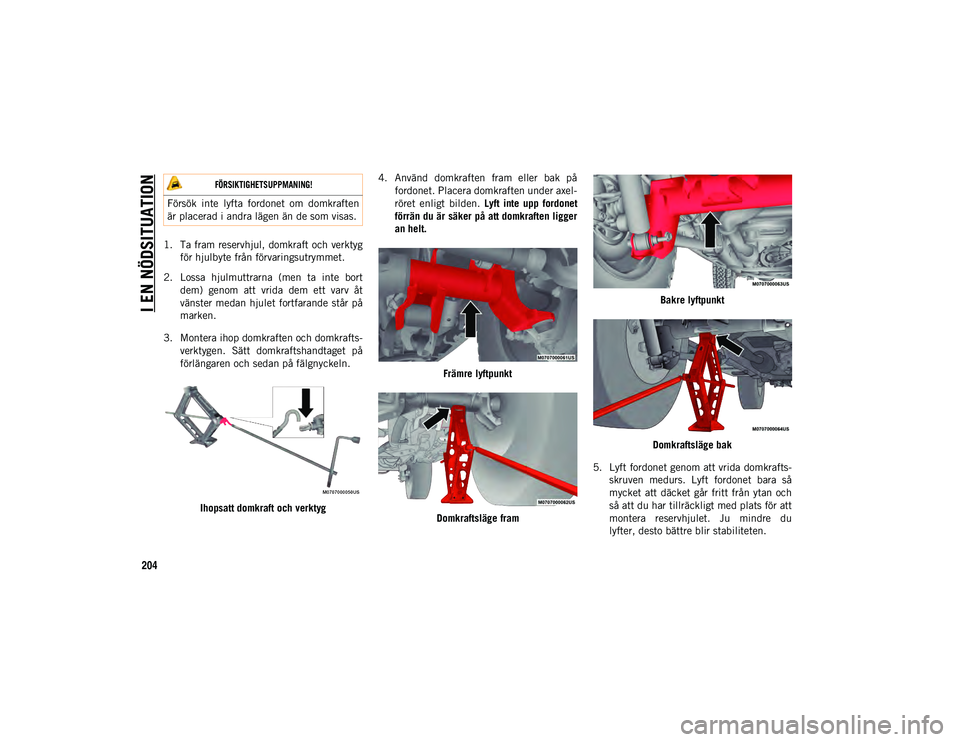

I EN NÖDSITUATION
204
1. Ta fram reservhjul, domkraft och verktygför hjulbyte från förvaringsutrymmet.
2. Lossa hjulmuttrarna (men ta inte bort dem) genom att vrida dem ett varv åt
vänster medan hjulet fortfarande står på
marken.
3. Montera ihop domkraften och domkrafts- verktygen. Sätt domkraftshandtaget på
förlängaren och sedan på fälgnyckeln.
Ihopsatt domkraft och verktyg 4. Använd domkraften fram eller bak på
fordonet. Placera domkraften under axel-
röret enligt bilden. Lyft inte upp fordonet
förrän du är säker på att domkraften ligger
an helt.
Främre lyftpunkt
Domkraftsläge fram Bakre lyftpunkt
Domkraftsläge bak
5. Lyft fordonet genom att vrida domkrafts- skruven medurs. Lyft fordonet bara så
mycket att däcket går fritt från ytan och
så att du har tillräckligt med plats för att
montera reservhjulet. Ju mindre du
lyfter, desto bättre blir stabiliteten.

FÖRSIKTIGHETSUPPMANING!

Försök inte lyfta fordonet om domkraften
är placerad i andra lägen än de som visas.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 204

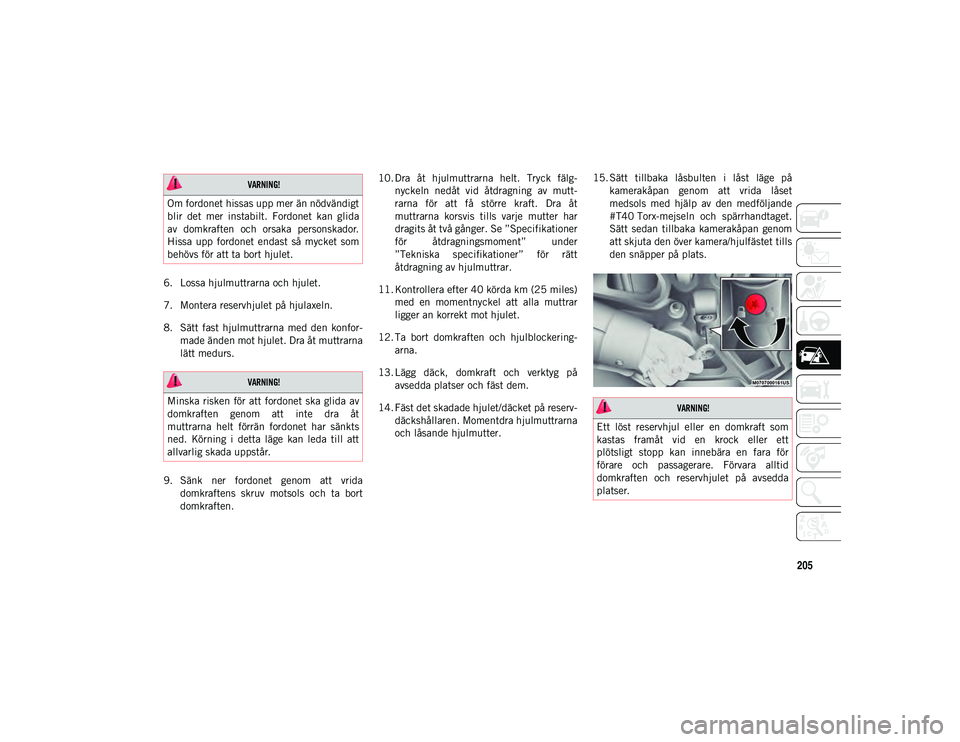

205
6. Lossa hjulmuttrarna och hjulet.
7. Montera reservhjulet på hjulaxeln.
8. Sätt fast hjulmuttrarna med den konfor-made änden mot hjulet. Dra åt muttrarna
lätt medurs.
9. Sänk ner fordonet genom att vrida domkraftens skruv motsols och ta bort
domkraften. 10. Dra åt hjulmuttrarna helt. Tryck fälg-
nyckeln nedåt vid åtdragning av mutt-
rarna för att få större kraft. Dra åt
muttrarna korsvis tills varje mutter har
dragits åt två gånger. Se ”Specifikationer
för åtdragningsmoment” under
”Tekniska specifikationer” för rätt
åtdragning av hjulmuttrar.
11. Kontrollera efter 40 körda km (25 miles) med en momentnyckel att alla muttrar
ligger an korrekt mot hjulet.
12. Ta bort domkraften och hjulblockering- arna.
13. Lägg däck, domkraft och verktyg på avsedda platser och fäst dem.
14. Fäst det skadade hjulet/däcket på reserv- däckshållaren. Momentdra hjulmuttrarna
och låsande hjulmutter. 15. Sätt tillbaka låsbulten i låst läge på
kamerakåpan genom att vrida låset
medsols med hjälp av den medföljande
#T40 Torx-mejseln och spärrhandtaget.
Sätt sedan tillbaka kamerakåpan genom
att skjuta den över kamera/hjulfästet tills
den snäpper på plats.

VARNING!

Om fordonet hissas upp mer än nödvändigt
blir det mer instabilt. Fordonet kan glida
av domkraften och orsaka personskador.
Hissa upp fordonet endast så mycket som
behövs för att ta bort hjulet.

VARNING!

Minska risken för att fordonet ska glida av
domkraften genom att inte dra åt
muttrarna helt förrän fordonet har sänkts
ned. Körning i detta läge kan leda till att
allvarlig skada uppstår.
VARNING!

Ett löst reservhjul eller en domkraft som
kastas framåt vid en krock eller ett
plötsligt stopp kan innebära en fara för
förare och passagerare. Förvara alltid
domkraften och reservhjulet på avsedda
platser.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 205

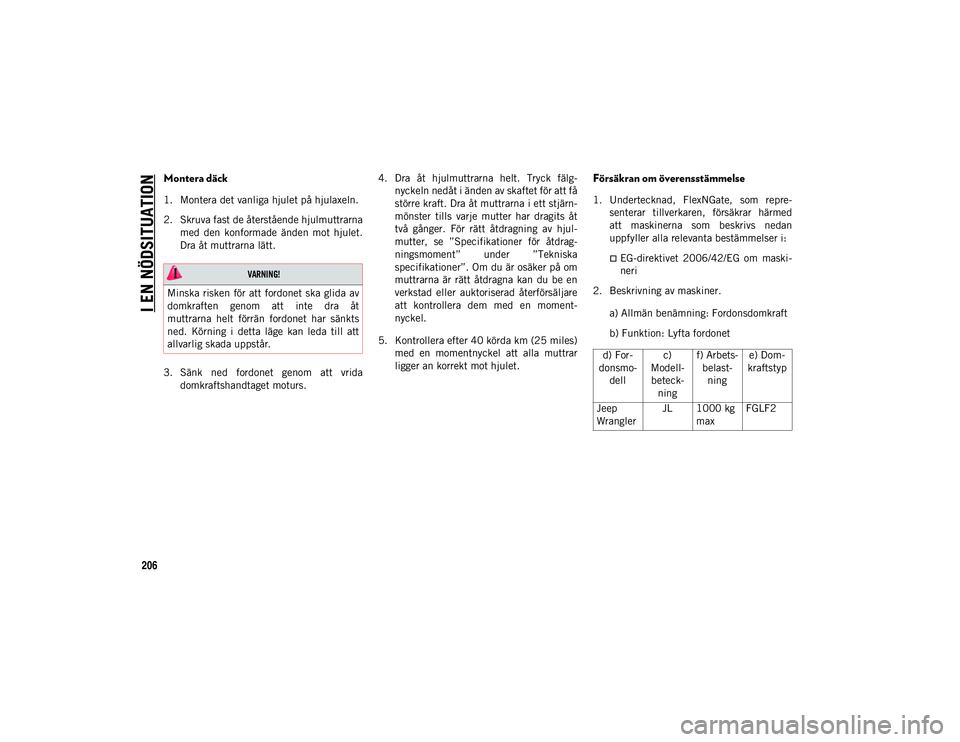

I EN NÖDSITUATION
206
Montera däck
1. Montera det vanliga hjulet på hjulaxeln.
2. Skruva fast de återstående hjulmuttrarnamed den konformade änden mot hjulet.
Dra åt muttrarna lätt.
3. Sänk ned fordonet genom att vrida domkraftshandtaget moturs. 4. Dra åt hjulmuttrarna helt. Tryck fälg-
nyckeln nedåt i änden av skaftet för att få
större kraft. Dra åt muttrarna i ett stjärn-
mönster tills varje mutter har dragits åt
två gånger. För rätt åtdragning av hjul-
mutter, se ”Specifikationer för åtdrag-
ningsmoment” under ”Tekniska
specifikationer”. Om du är osäker på om
muttrarna är rätt åtdragna kan du be en
verkstad eller auktoriserad återförsäljare
att kontrollera dem med en moment-
nyckel.
5. Kontrollera efter 40 körda km (25 miles) med en momentnyckel att alla muttrar
ligger an korrekt mot hjulet.
Försäkran om överensstämmelse
1. Undertecknad, FlexNGate, som repre-senterar tillverkaren, försäkrar härmed
att maskinerna som beskrivs nedan
uppfyller alla relevanta bestämmelser i:
EG-direktivet 2006/42/EG om maski-
neri
2. Beskrivning av maskiner.
a) Allmän benämning: Fordonsdomkraft
b) Funktion: Lyfta fordonet

VARNING!

Minska risken för att fordonet ska glida av
domkraften genom att inte dra åt
muttrarna helt förrän fordonet har sänkts
ned. Körning i detta läge kan leda till att
allvarlig skada uppstår.
d) For-
donsmo- dell c)
Modell- beteck- ning f) Arbets-
belast-ning e) Dom-
kraftstyp
Jeep
Wrangler JL 1000 kg
max FGLF2
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 206

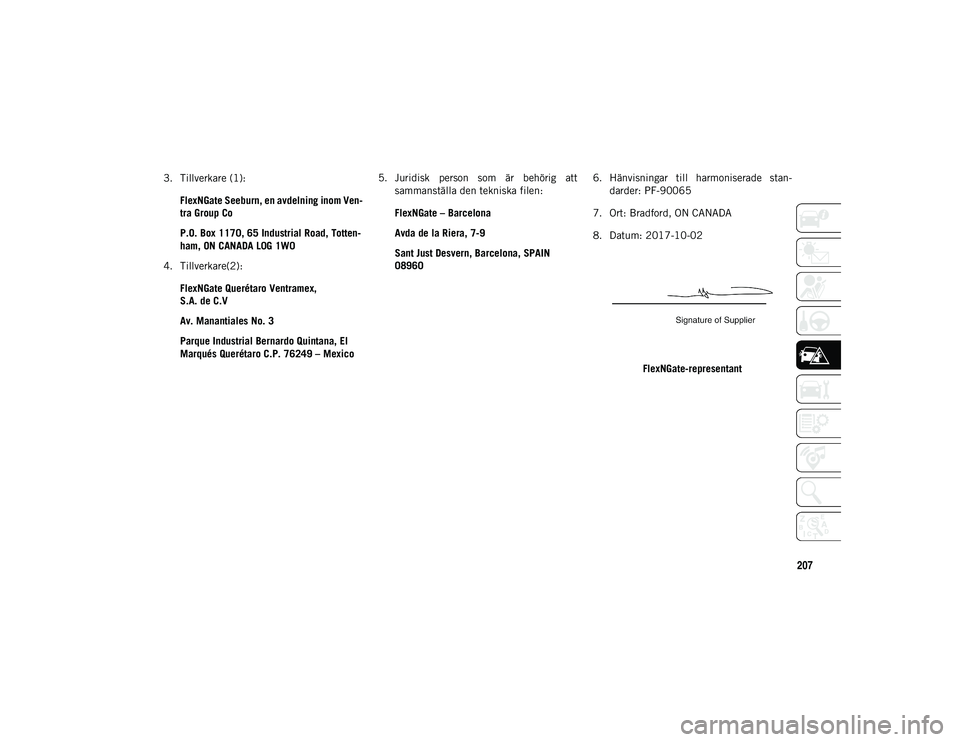

207
3. Tillverkare (1):FlexNGate Seeburn, en avdelning inom Ven-
tra Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
4. Tillverkare(2):
FlexNGate Querétaro Ventramex,
S.A. de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico 5. Juridisk person som är behörig att
sammanställa den tekniska filen:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
08960 6. Hänvisningar till harmoniserade stan-
darder: PF-90065
7. Ort: Bradford, ON CANADA
8. Datum: 2017-10-02
FlexNGate-representant
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 207

I EN NÖDSITUATION
208

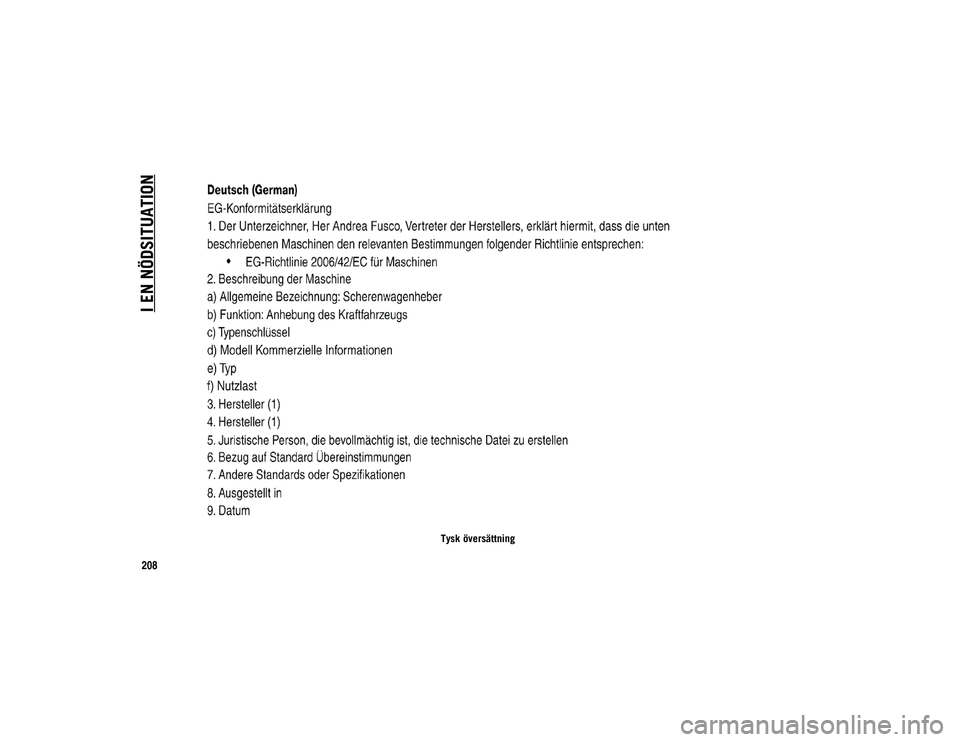

Tysk översättning
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 208
