JEEP WRANGLER UNLIMITED 2021 Drift- och underhållshandbok (in Swedish)

209

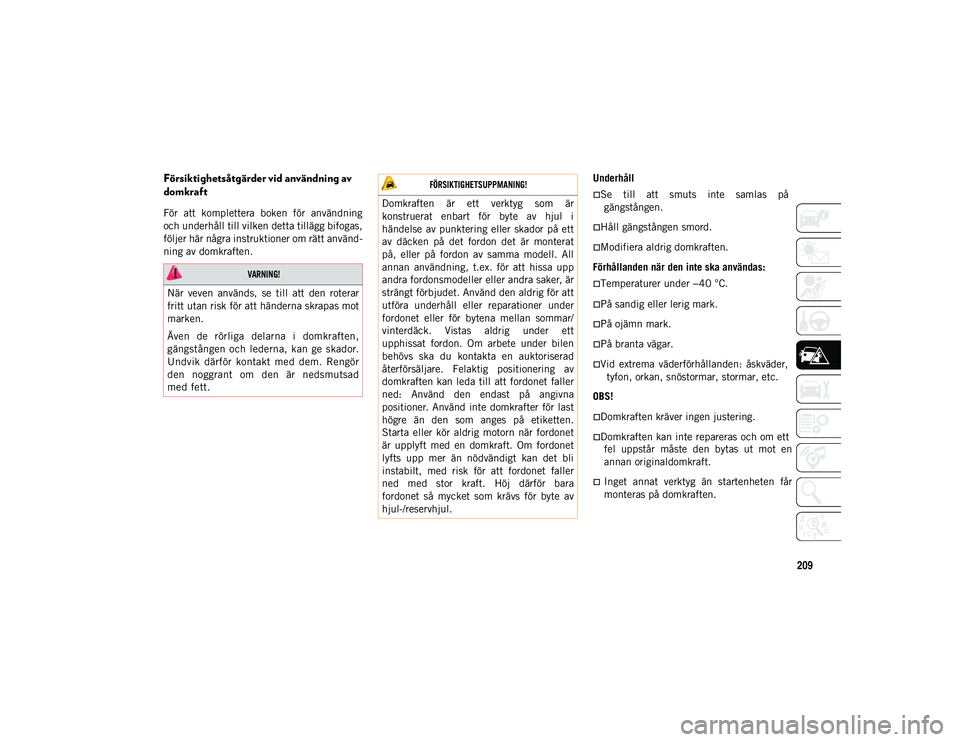

Försiktighetsåtgärder vid användning av
domkraft
För att komplettera boken för användning
och underhåll till vilken detta tillägg bifogas,
följer här några instruktioner om rätt använd-
ning av domkraften.Underhåll
Se till att smuts inte samlas på gängstången.
Håll gängstången smord.
Modifiera aldrig domkraften.
Förhållanden när den inte ska användas: Temperaturer under −40 °C.
På sandig eller lerig mark.
På ojämn mark.
På branta vägar.
Vid extrema väderförhållanden: åskväder, tyfon, orkan, snöstormar, stormar, etc.
OBS!
Domkraften kräver ingen justering.
Domkraften kan inte repareras och om ett
fel uppstår måste den bytas ut mot en
annan originaldomkraft.
Inget annat verktyg än startenheten får
monteras på domkraften.

VARNING!

När veven används, se till att den roterar
fritt utan risk för att händerna skrapas mot
marken.
Även de rörliga delarna i domkraften,
gängstången och lederna, kan ge skador.
Undvik därför kontakt med dem. Rengör
den noggrant om den är nedsmutsad
med fett.

FÖRSIKTIGHETSUPPMANING!

Domkraften är ett verktyg som är
konstruerat enbart för byte av hjul i
händelse av punktering eller skador på ett
av däcken på det fordon det är monterat
på, eller på fordon av samma modell. All
annan användning, t.ex. för att hissa upp
andra fordonsmodeller eller andra saker, är
strängt förbjudet. Använd den aldrig för att
utföra underhåll eller reparationer under
fordonet eller för bytena mellan sommar/
vinterdäck. Vistas aldrig under ett
upphissat fordon. Om arbete under bilen
behövs ska du kontakta en auktoriserad
återförsäljare. Felaktig positionering av
domkraften kan leda till att fordonet faller
ned: Använd den endast på angivna
positioner. Använd inte domkrafter för last
högre än den som anges på etiketten.
Starta eller kör aldrig motorn när fordonet
är upplyft med en domkraft. Om fordonet
lyfts upp mer än nödvändigt kan det bli
instabilt, med risk för att fordonet faller
ned med stor kraft. Höj därför bara
fordonet så mycket som krävs för byte av
hjul-/reservhjul.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 209

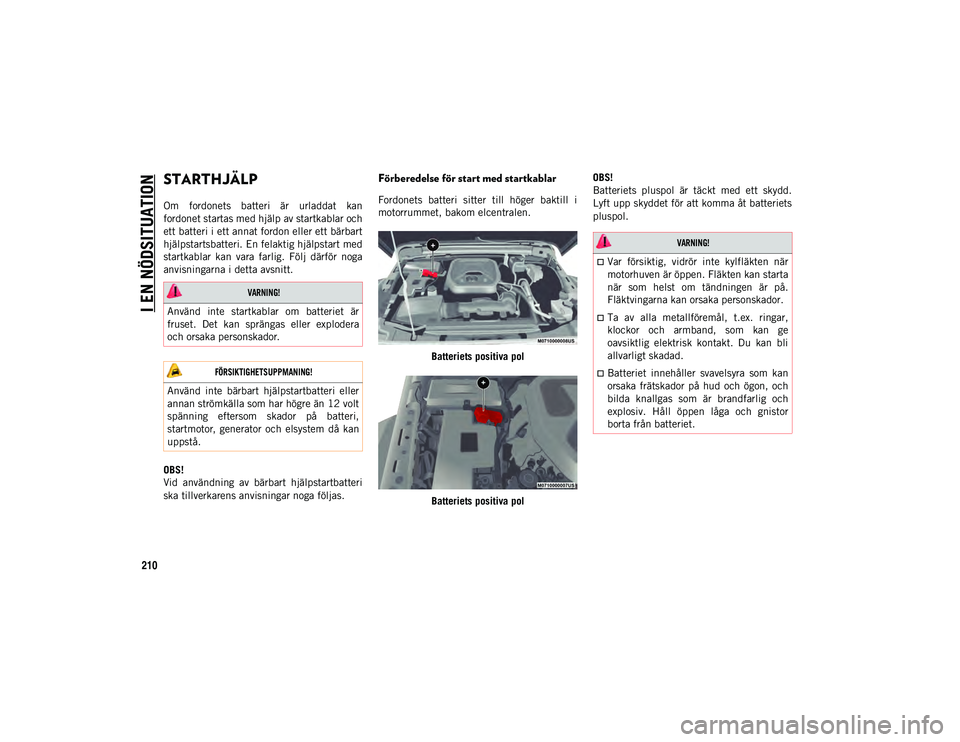

I EN NÖDSITUATION
210
STARTHJÄLP
Om fordonets batteri är urladdat kan
fordonet startas med hjälp av startkablar och
ett batteri i ett annat fordon eller ett bärbart
hjälpstartsbatteri. En felaktig hjälpstart med
startkablar kan vara farlig. Följ därför noga
anvisningarna i detta avsnitt.OBS!
Vid användning av bärbart hjälpstartbatteri
ska tillverkarens anvisningar noga följas.
Förberedelse för start med startkablar
Fordonets batteri sitter till höger baktill i
motorrummet, bakom elcentralen.
Batteriets positiva pol
Batteriets positiva pol OBS!
Batteriets pluspol är täckt med ett skydd.
Lyft upp skyddet för att komma åt batteriets
pluspol.

VARNING!

Använd inte startkablar om batteriet är
fruset. Det kan sprängas eller explodera
och orsaka personskador.

FÖRSIKTIGHETSUPPMANING!

Använd inte bärbart hjälpstartbatteri eller
annan strömkälla som har högre än 12 volt
spänning eftersom skador på batteri,
startmotor, generator och elsystem då kan
uppstå.

VARNING!

Var försiktig, vidrör inte kylfläkten när
motorhuven är öppen. Fläkten kan starta
när som helst om tändningen är på.
Fläktvingarna kan orsaka personskador.
Ta av alla metallföremål, t.ex. ringar,
klockor och armband, som kan ge
oavsiktlig elektrisk kontakt. Du kan bli
allvarligt skadad.
Batteriet innehåller svavelsyra som kan
orsaka frätskador på hud och ögon, och
bilda knallgas som är brandfarlig och
explosiv. Håll öppen låga och gnistor
borta från batteriet.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 210

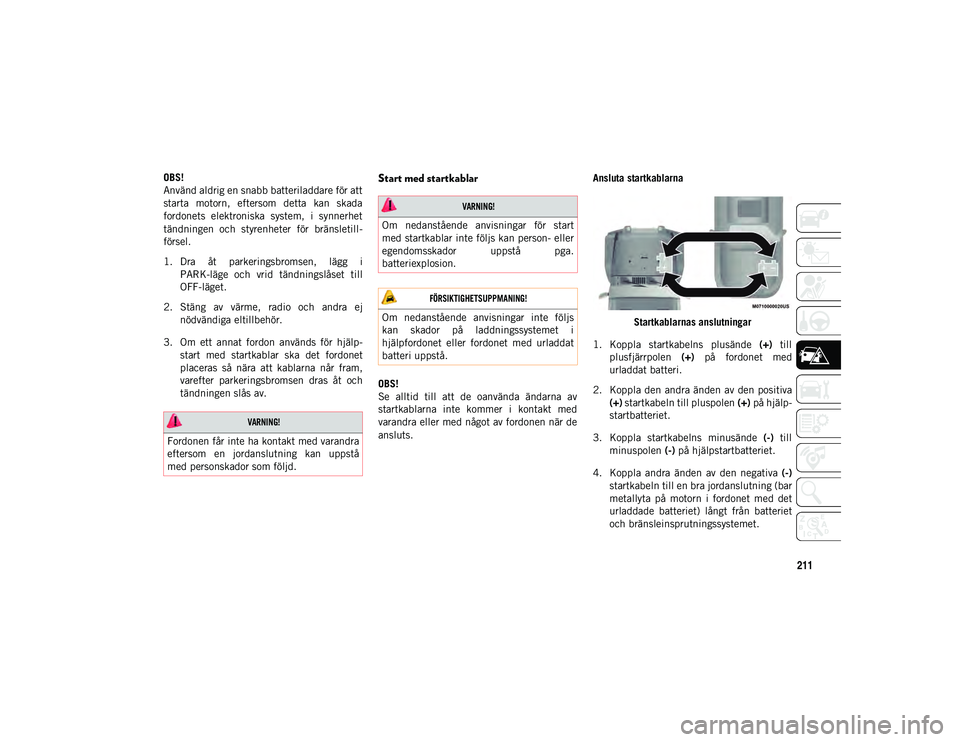

211OBS!
Använd aldrig en snabb batteriladdare för att
starta motorn, eftersom detta kan skada
fordonets elektroniska system, i synnerhet
tändningen och styrenheter för bränsletill-
försel.
1. Dra åt parkeringsbromsen, lägg i
PARK-läge och vrid tändningslåset till
OFF-läget.
2. Stäng av värme, radio och andra ej nödvändiga eltillbehör.
3. Om ett annat fordon används för hjälp- start med startkablar ska det fordonet
placeras så nära att kablarna når fram,
varefter parkeringsbromsen dras åt och
tändningen slås av.
Start med startkablar OBS!
Se alltid till att de oanvända ändarna av
startkablarna inte kommer i kontakt med
varandra eller med något av fordonen när de

a n s
l

uts.
Ansluta startkablarna
Startkablarnas anslutningar
1. Koppla startkabelns plusände (+) till
plusfjärrpolen (+) på fordonet med
urladdat batteri.
2. Koppla den andra änden av den positiva (+) startkabeln till pluspolen (+) på hjälp-
startbatteriet.
3. Koppla startkabelns minusände (-) till
minuspolen (-) på hjälpstartbatteriet.
4. Koppla andra änden av den negativa (-)
startkabeln till en bra jordanslutning (bar
metallyta på motorn i fordonet med det
urladdade batteriet) långt från batteriet
och bränsleinsprutningssystemet.

VARNING!

Fordonen får inte ha kontakt med varandra
eftersom en jordanslutning kan uppstå
med personskador som följd.

VARNING!

Om nedanstående anvisningar för start
med startkablar inte följs kan person- eller
egendomsskador uppstå pga.
batteriexplosion.

FÖRSIKTIGHETSUPPMANING!

Om nedanstående anvisningar inte följs
kan skador på laddningssystemet i
hjälpfordonet eller fordonet med urladdat
batteri uppstå.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 211

I EN NÖDSITUATION
212

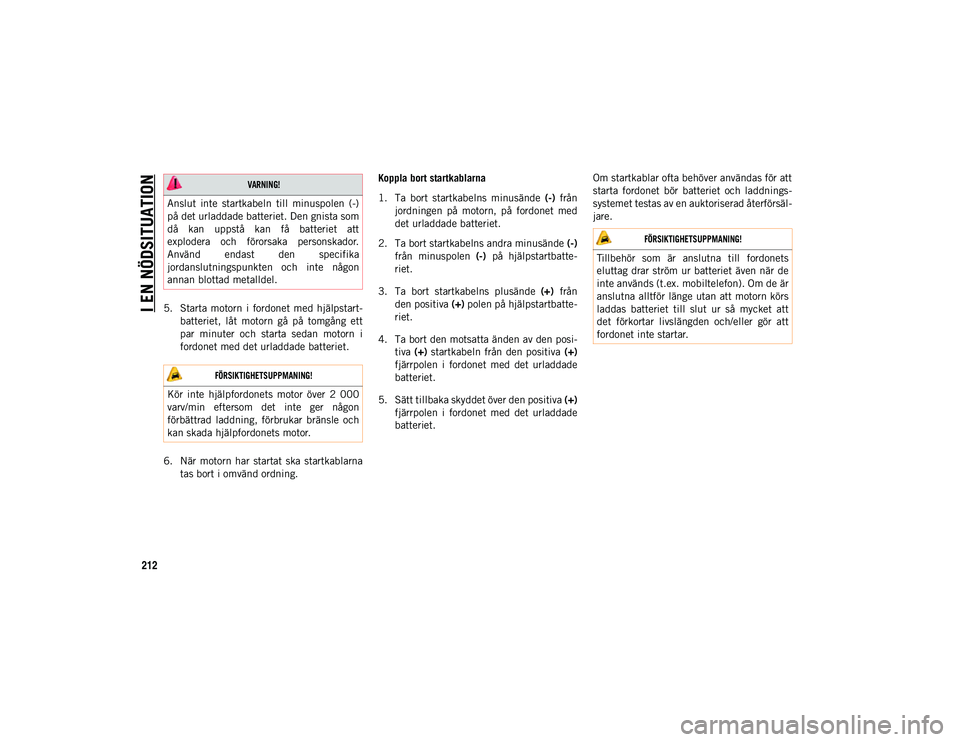

5. Starta motorn i fordonet med hjälpstart-batteriet, låt motorn gå på tomgång ett
par minuter och starta sedan motorn i
fordonet med det urladdade batteriet.
6. När motorn har startat ska startkablarna tas bort i omvänd ordning. Koppla bort startkablarna
1. Ta bort startkabelns minusände
(-) från
jordningen på motorn, på fordonet med
det urladdade batteriet.
2. Ta bort startkabelns andra minusände (-)
från minuspolen (-) på hjälpstartbatte-
riet.
3. Ta bort startkabelns plusände (+) från
den positiva (+) polen på hjälpstartbatte-
riet.
4. Ta bort den motsatta änden av den posi- tiva (+) startkabeln från den positiva (+)
fjärrpolen i fordonet med det urladdade
batteriet.
5. Sätt tillbaka skyddet över den positiva (+)
fjärrpolen i fordonet med det urladdade
batteriet. Om startkablar ofta behöver användas för att
starta fordonet bör batteriet och laddnings-
systemet testas av en auktoriserad återförsäl-
jare.

VARNING!

Anslut inte startkabeln till minuspolen (-)
på det urladdade batteriet. Den gnista som
då kan uppstå kan få batteriet att
explodera och förorsaka personskador.
Använd endast den specifika
jordanslutningspunkten och inte någon
annan blottad metalldel.

FÖRSIKTIGHETSUPPMANING!

Kör inte hjälpfordonets motor över 2 000
varv/min eftersom det inte ger någon
förbättrad laddning, förbrukar bränsle och
kan skada hjälpfordonets motor.

FÖRSIKTIGHETSUPPMANING!

Tillbehör som är anslutna till fordonets
eluttag drar ström ur batteriet även när de
inte används (t.ex. mobiltelefon). Om de är
anslutna alltför länge utan att motorn körs
laddas batteriet till slut ur så mycket att
det förkortar livslängden och/eller gör att
fordonet inte startar.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 212

213

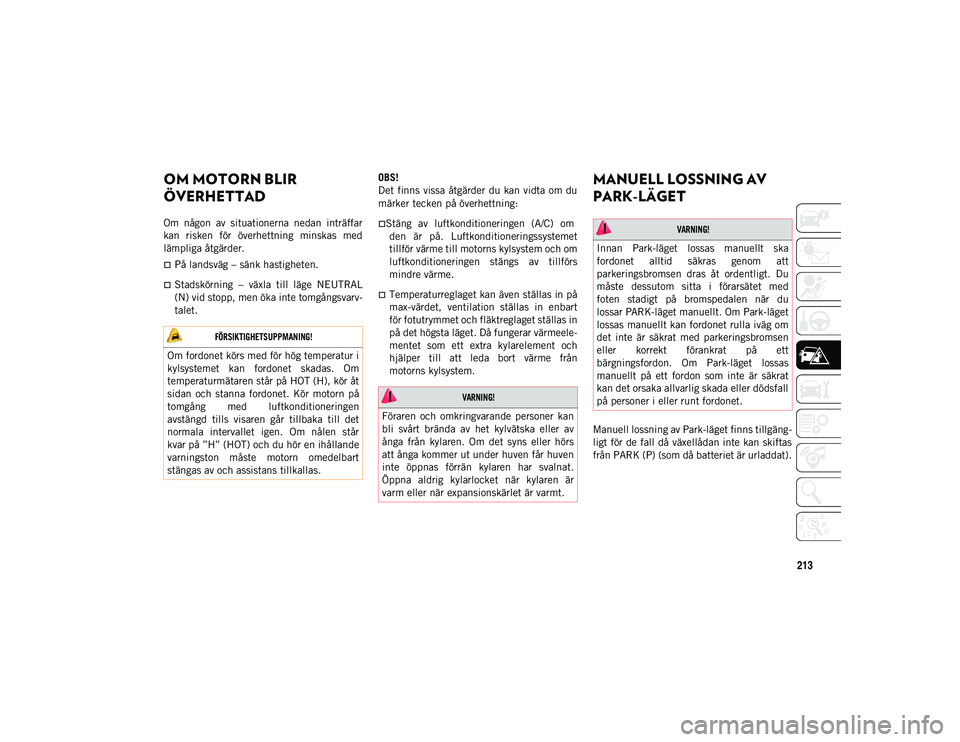

OM MOTORN BLIR
ÖVERHETTAD
Om någon av situationerna nedan inträffar
kan risken för överhettning minskas med
lämpliga åtgärder.
På landsväg – sänk hastigheten.
Stadskörning – växla till läge NEUTRAL
(N) vid stopp, men öka inte tomgångsvarv-
talet.OBS!
Det finns vissa åtgärder du kan vidta om du
märker tecken på överhettning:
Stäng av luftkonditioneringen (A/C) om
den är på. Luftkonditioneringssystemet
tillför värme till motorns kylsystem och om
luftkonditioneringen stängs av tillförs
mindre värme.
Temperaturreglaget kan även ställas in på
max-värdet, ventilation ställas in enbart
för fotutrymmet och fläktreglaget ställas in
på det högsta läget. Då fungerar värmeele-
mentet som ett extra kylarelement och
hjälper till att leda bort värme från
motorns kylsystem.
MANUELL LOSSNING AV
PARK-LÄGET
Manuell lossning av Park-läget finns tillgäng-
ligt för de fall då växellådan inte kan skiftas
från PARK (P) (som då batteriet är urladdat).

FÖRSIKTIGHETSUPPMANING!

Om fordonet körs med för hög temperatur i
kylsystemet kan fordonet skadas. Om
temperaturmätaren står på HOT (H), kör åt
sidan och stanna fordonet. Kör motorn på
tomgång med luftkonditioneringen
avstängd tills visaren går tillbaka till det
normala intervallet igen. Om nålen står
kvar på ”H” (HOT) och du hör en ihållande
varningston måste motorn omedelbart
stängas av och assistans tillkallas.

VARNING!

Föraren och omkringvarande personer kan
bli svårt brända av het kylvätska eller av
ånga från kylaren. Om det syns eller hörs
att ånga kommer ut under huven får huven
inte öppnas förrän kylaren har svalnat.
Öppna aldrig kylarlocket när kylaren är
varm eller när expansionskärlet är varmt.

VARNING!

Innan Park-läget lossas manuellt ska
fordonet alltid säkras genom att
parkeringsbromsen dras åt ordentligt. Du
måste dessutom sitta i förarsätet med
foten stadigt på bromspedalen när du
lossar PARK-läget manuellt. Om Park-läget
lossas manuellt kan fordonet rulla iväg om
det inte är säkrat med parkeringsbromsen
eller korrekt förankrat på ett
bärgningsfordon. Om Park-läget lossas
manuellt på ett fordon som inte är säkrat
kan det orsaka allvarlig skada eller dödsfall
på personer i eller runt fordonet.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 213

I EN NÖDSITUATION
214

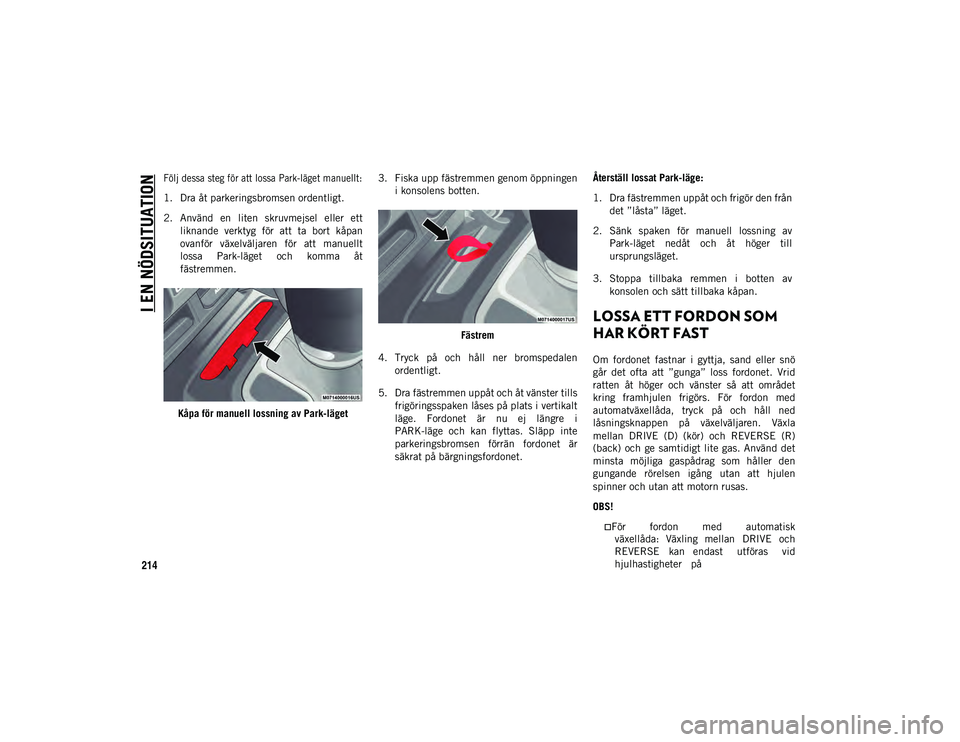

Följ dessa steg för att lossa Park-läget manuellt:

1. Dra åt parkeringsbromsen ordentligt.
2. Använd en liten skruvmejsel eller ettliknande verktyg för att ta bort kåpan
ovanför växelväljaren för att manuellt
lossa Park-läget och komma åt
fästremmen.
Kåpa för manuell lossning av Park-läget 3. Fiska upp fästremmen genom öppningen
i konsolens botten.
Fästrem
4. Tryck på och håll ner bromspedalen ordentligt.
5. Dra fästremmen uppåt och åt vänster tills frigöringsspaken låses på plats i vertikalt
läge. Fordonet är nu ej längre i
PARK-läge och kan flyttas. Släpp inte
parkeringsbromsen förrän fordonet är
säkrat på bärgningsfordonet. Återställ lossat Park-läge:
1. Dra fästremmen uppåt och frigör den från
det ”låsta” läget.
2. Sänk spaken för manuell lossning av Park-läget nedåt och åt höger till
ursprungsläget.
3. Stoppa tillbaka remmen i botten av konsolen och sätt tillbaka kåpan. LOSSA ETT FORDON SOM
HAR KÖRT FAST
Om fordonet fastnar i gyttja, sand eller snö
går det ofta att ”gunga” loss fordonet. Vrid
ratten åt höger och vänster så att området
kring framhjulen frigörs. För fordon med
automatväxellåda, tryck på och håll ned
låsningsknappen på växelväljaren. Växla
mellan DRIVE (D) (kör) och REVERSE (R)
(back) och ge samtidigt lite gas. Använd det
minsta möjliga gaspådrag som håller den
gungande rörelsen igång utan att hjulen
spinner och utan att motorn rusas.
OBS!
För fordon med automatisk växellåda: Växling mellan DRIVE och
REVERSE kan endast utföras vid
hjulhastigheter på
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 214

215
(Fortsatt)

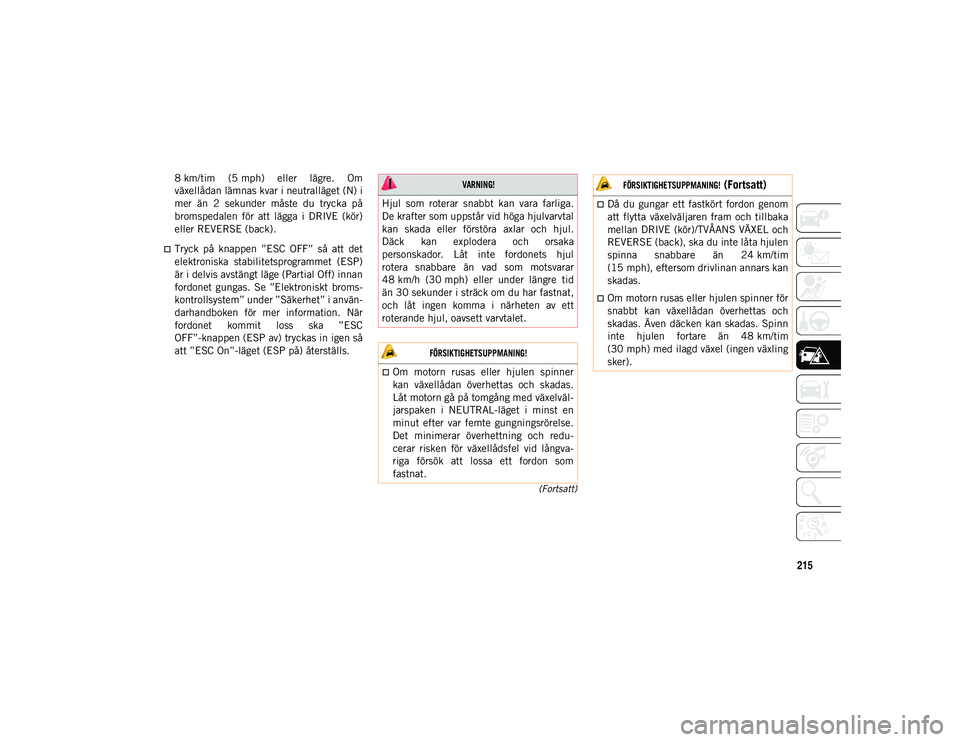

8 km/tim (5 mph) eller lägre. Om
växellådan lämnas kvar i neutralläget (N) i
mer än 2 sekunder måste du trycka på
bromspedalen för att lägga i DRIVE (kör)
eller REVERSE (back).
Tryck på knappen ”ESC OFF” så att det
elektroniska stabilitetsprogrammet (ESP)
är i delvis avstängt läge (Partial Off) innan
fordonet gungas. Se ”Elektroniskt broms-
kontrollsystem” under ”Säkerhet” i använ-
darhandboken för mer information. När
fordonet kommit loss ska ”ESC
OFF”-knappen (ESP av) tryckas in igen så
att ”ESC On”-läget (ESP på) återställs.

VARNING!

Hjul som roterar snabbt kan vara farliga.
De krafter som uppstår vid höga hjulvarvtal
kan skada eller förstöra axlar och hjul.
Däck kan explodera och orsaka
personskador. Låt inte fordonets hjul
rotera snabbare än vad som motsvarar
48 km/h (30 mph) eller under längre tid
än 30 sekunder i sträck om du har fastnat,
och låt ingen komma i närheten av ett
roterande hjul, oavsett varvtalet.

FÖRSIKTIGHETSUPPMANING!

Om motorn rusas eller hjulen spinner
kan växellådan överhettas och skadas.
Låt motorn gå på tomgång med växelväl-
jarspaken i NEUTRAL-läget i minst en
minut efter var femte gungningsrörelse.
Det minimerar överhettning och redu-
cerar risken för växellådsfel vid långva-
riga försök att lossa ett fordon som
fastnat.
Då du gungar ett fastkört fordon genom
att flytta växelväljaren fram och tillbaka
mellan DRIVE (kör)/TVÅANS VÄXEL och
REVERSE (back), ska du inte låta hjulen
spinna snabbare än 24 km/tim
(15 mph), eftersom drivlinan annars kan
skadas.
Om motorn rusas eller hjulen spinner för
snabbt kan växellådan överhettas och
skadas. Även däcken kan skadas. Spinn
inte hjulen fortare än 48 km/tim
(30 mph) med ilagd växel (ingen växling
sker).

FÖRSIKTIGHETSUPPMANING!
(Fortsatt)
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 215

I EN NÖDSITUATION
216
(Fortsatt)

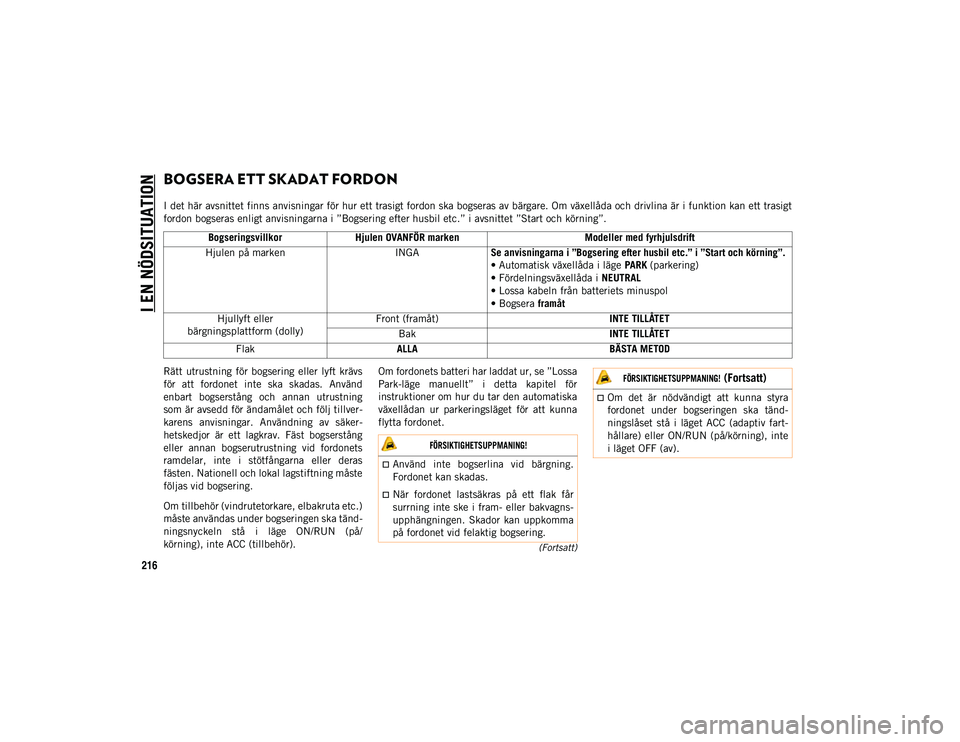

BOGSERA ETT SKADAT FORDON
I det här avsnittet finns anvisningar för hur ett trasigt fordon ska bogseras av bärgare. Om växellåda och drivlina är i funktion kan ett trasigt
fordon bogseras enligt anvisningarna i ”Bogsering efter husbil etc.” i avsnittet ”Start och körning”.
Rätt utrustning för bogsering eller lyft krävs
för att fordonet inte ska skadas. Använd
enbart bogserstång och annan utrustning
som är avsedd för ändamålet och följ tillver-
karens anvisningar. Användning av säker-
hetskedjor är ett lagkrav. Fäst bogserstång
eller annan bogserutrustning vid fordonets
ramdelar, inte i stötfångarna eller deras
fästen. Nationell och lokal lagstiftning måste
följas vid bogsering.
Om tillbehör (vindrutetorkare, elbakruta etc.)
måste användas under bogseringen ska tänd-
ningsnyckeln stå i läge ON/RUN (på/
körning), inte ACC (tillbehör).Om fordonets batteri har laddat ur, se ”Lossa
Park-läge manuellt” i detta kapitel för
instruktioner om hur du tar den automatiska
växellådan ur parkeringsläget för att kunna
flytta fordonet.
Bogseringsvillkor
Hjulen OVANFÖR marken Modeller med fyrhjulsdrift
Hjulen på marken INGASe anvisningarna i ”Bogsering efter husbil etc.” i ”Start och körning”.
• Automatisk växellåda i läge PARK (parkering)
• Fördelningsväxellåda i NEUTRAL
• Lossa kabeln från batteriets minuspol
• Bogsera framåt
Hjullyft eller
bärgningsplattform (dolly) Front (framåt)
INTE TILLÅTET
Bak INTE TILLÅTET
Flak ALLA BÄSTA METOD

FÖRSIKTIGHETSUPPMANING!

Använd inte bogserlina vid bärgning.
Fordonet kan skadas.
När fordonet lastsäkras på ett flak får
surrning inte ske i fram- eller bakvagns-
upphängningen. Skador kan uppkomma
på fordonet vid felaktig bogsering.
Om det är nödvändigt att kunna styra
fordonet under bogseringen ska tänd-
ningslåset stå i läget ACC (adaptiv fart-
hållare) eller ON/RUN (på/körning), inte
i läget OFF (av).

FÖRSIKTIGHETSUPPMANING!
(Fortsatt)
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 216

217

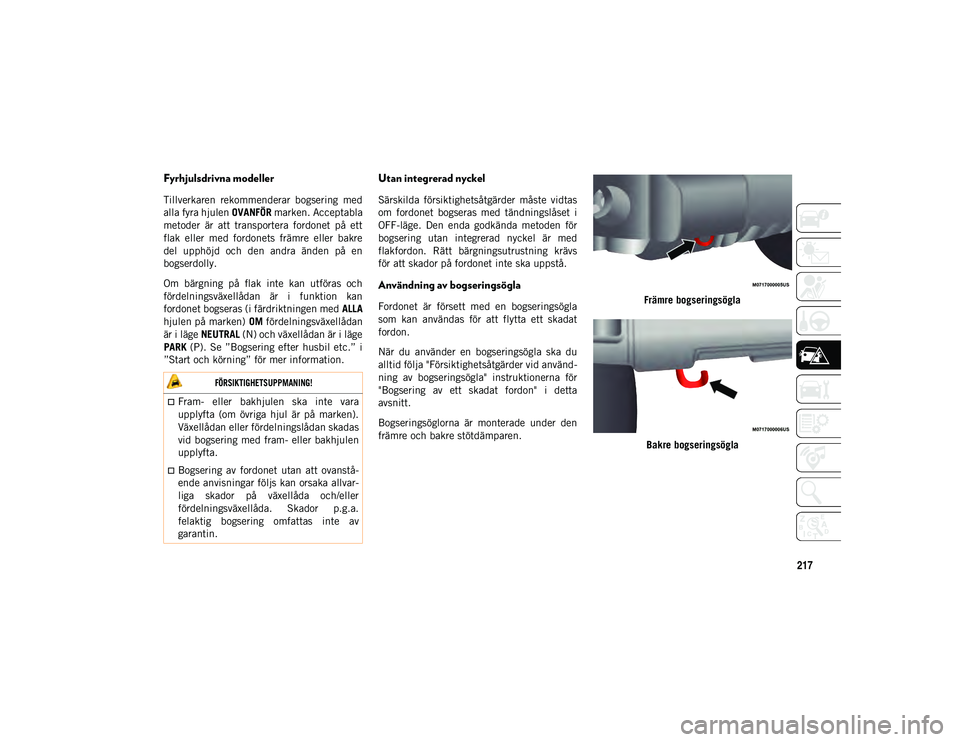

Fyrhjulsdrivna modeller
Tillverkaren rekommenderar bogsering med
alla fyra hjulen OVANFÖR marken. Acceptabla
metoder är att transportera fordonet på ett
flak eller med fordonets främre eller bakre
del upphöjd och den andra änden på en
bogserdolly.
Om bärgning på flak inte kan utföras och
fördelningsväxellådan är i funktion kan
fordonet bogseras (i färdriktningen med ALLA
hjulen på marken) OM fördelningsväxellådan
är i läge NEUTRAL (N) och växellådan är i läge
PARK (P). Se ”Bogsering efter husbil etc.” i
”Start och körning” för mer information.
Utan integrerad nyckel
Särskilda försiktighetsåtgärder måste vidtas
om fordonet bogseras med tändningslåset i
OFF-läge. Den enda godkända metoden för
bogsering utan integrerad nyckel är med
flakfordon. Rätt bärgningsutrustning krävs
för att skador på fordonet inte ska uppstå.
Användning av bogseringsögla
Fordonet är försett med en bogseringsögla
som kan användas för att flytta ett skadat
fordon.
När du använder en bogseringsögla ska du
alltid följa "Försiktighetsåtgärder vid använd-
ning av bogseringsögla" instruktionerna för
"Bogsering av ett skadat fordon" i detta
avsnitt.
Bogseringsöglorna är monterade under den
främre och bakre stötdämparen. Främre bogseringsögla
Bakre bogseringsögla

FÖRSIKTIGHETSUPPMANING!

Fram- eller bakhjulen ska inte vara
upplyfta (om övriga hjul är på marken).
Växellådan eller fördelningslådan skadas
vid bogsering med fram- eller bakhjulen
upplyfta.
Bogsering av fordonet utan att ovanstå-
ende anvisningar följs kan orsaka allvar-
liga skador på växellåda och/eller
fördelningsväxellåda. Skador p.g.a.
felaktig bogsering omfattas inte av
garantin.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 217

I EN NÖDSITUATION
218

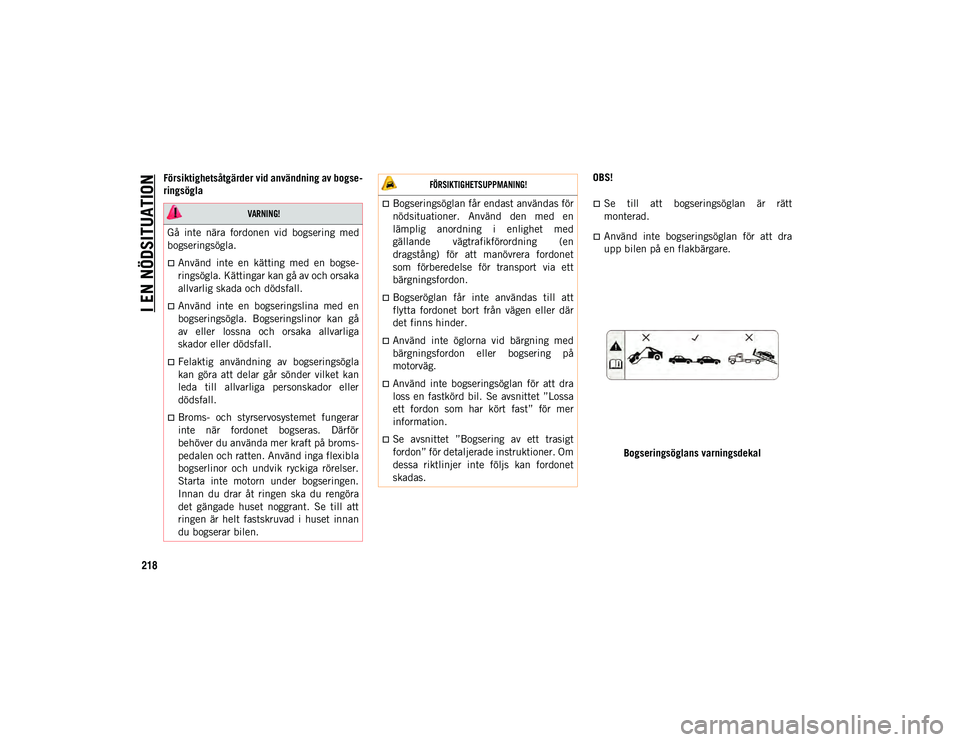

Försiktighetsåtgärder vid användning av bogse-
ringsöglaOBS!
Se till att bogseringsöglan är rätt
monterad.
Använd inte bogseringsöglan för att dra
upp bilen på en flakbärgare.
Bogseringsöglans varningsdekal

VARNING!

Gå inte nära fordonen vid bogsering med
bogseringsögla.
Använd inte en kätting med en bogse-
ringsögla. Kättingar kan gå av och orsaka
allvarlig skada och dödsfall.
Använd inte en bogseringslina med en
bogseringsögla. Bogseringslinor kan gå
av eller lossna och orsaka allvarliga
skador eller dödsfall.
Felaktig användning av bogseringsögla
kan göra att delar går sönder vilket kan
leda till allvarliga personskador eller
dödsfall.
Broms- och styrservosystemet fungerar
inte när fordonet bogseras. Därför
behöver du använda mer kraft på broms-
pedalen och ratten. Använd inga flexibla
bogserlinor och undvik ryckiga rörelser.
Starta inte motorn under bogseringen.
Innan du drar åt ringen ska du rengöra
det gängade huset noggrant. Se till att
ringen är helt fastskruvad i huset innan
du bogserar bilen.

FÖRSIKTIGHETSUPPMANING!

Bogseringsöglan får endast användas för
nödsituationer. Använd den med en
lämplig anordning i enlighet med
gällande vägtrafikförordning (en
dragstång) för att manövrera fordonet
som förberedelse för transport via ett
bärgningsfordon.
Bogseröglan får inte användas till att
flytta fordonet bort från vägen eller där
det finns hinder.
Använd inte öglorna vid bärgning med
bärgningsfordon eller bogsering på
motorväg.
Använd inte bogseringsöglan för att dra
loss en fastkörd bil. Se avsnittet ”Lossa
ett fordon som har kört fast” för mer
information.
Se avsnittet ”Bogsering av ett trasigt
fordon” för detaljerade instruktioner. Om
dessa riktlinjer inte följs kan fordonet
skadas.
2020_JEEP_JL_WRANGLER_UG_LHD_SV.book Page 218
