JEEP WRANGLER UNLIMITED 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

249

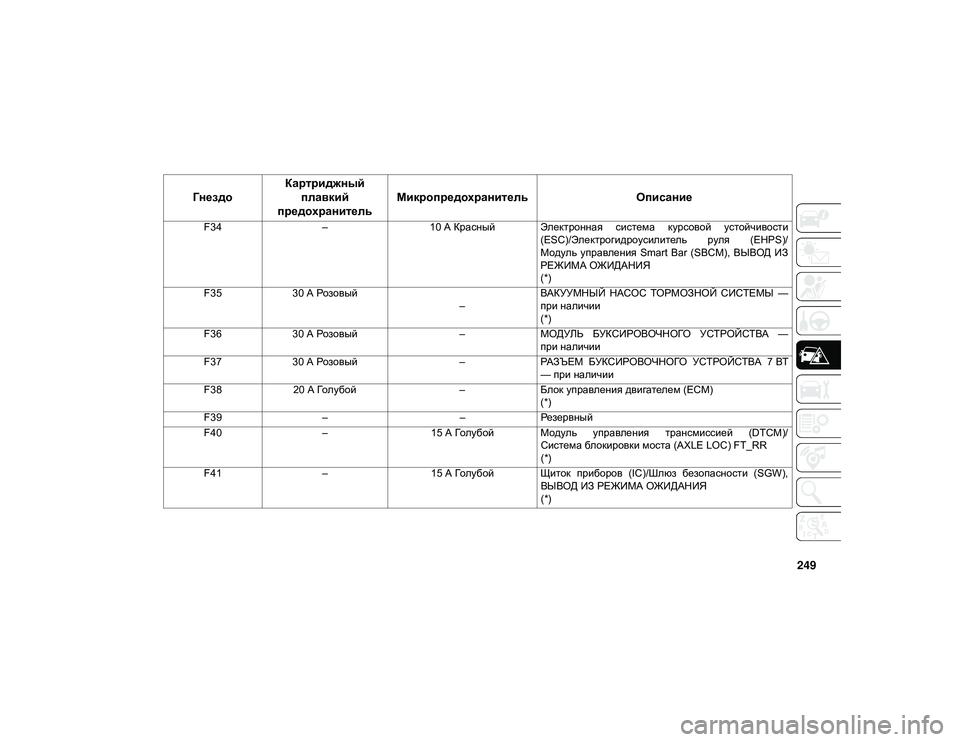

F34–10 А Красный Электронная система курсовой устойчивости
(ESC)/Электрогидроусилитель руля (EHPS)/
Модуль управления Smart Bar (SBCM), ВЫВОД ИЗ
РЕЖИМА ОЖИДАНИЯ
(*)
F35 30 А Розовый
– ВАКУУМНЫЙ НАСОС ТОРМОЗНОЙ СИСТЕМЫ —
при наличии
(*)
F36 30 А Розовый –МОДУЛЬ БУКСИРОВОЧНОГО УСТРОЙСТВА —
при наличии
F37 30 А Розовый –РАЗЪЕМ БУКСИРОВОЧНОГО УСТРОЙСТВА 7 ВТ
— при наличии
F38 20 А Голубой –Блок управления двигателем (ECM)
(*)
F39 – –Резервный
F40 –15 А Голубой Модуль управления трансмиссией (DTCM)/
Система блокировки моста (AXLE LOC) FT_RR
(*)
F41 –15 А Голубой Щиток приборов (IC)/Шлюз безопасности (SGW),
ВЫВОД ИЗ РЕЖИМА ОЖИДАНИЯ
(*)
ГнездоКартриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 249

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

250

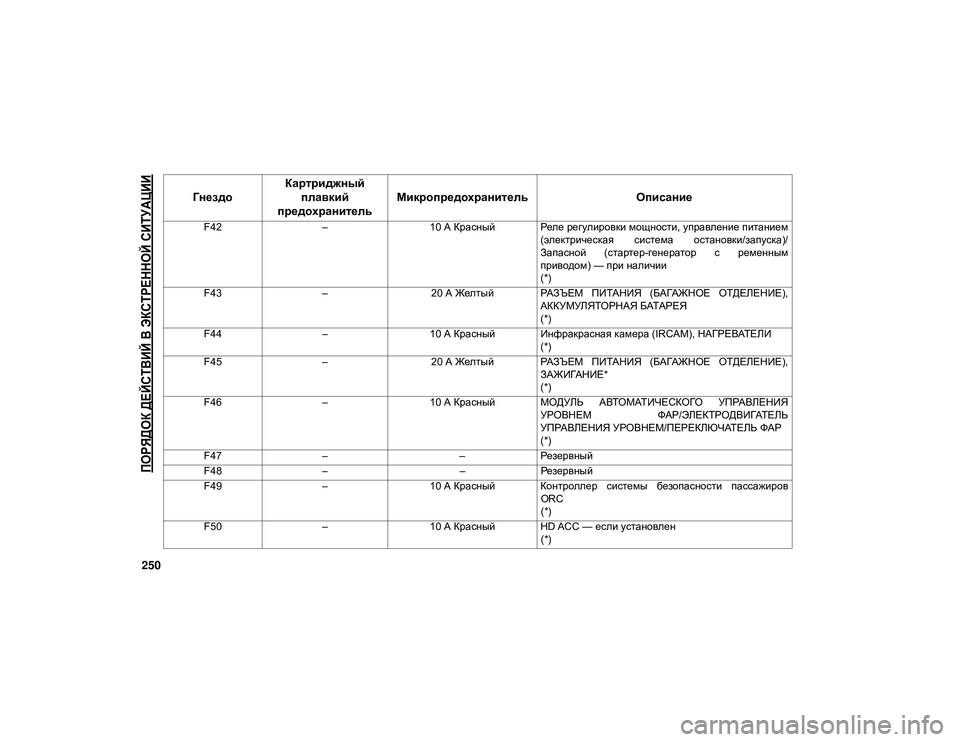

F42–10 А Красный Реле регулировки мощности, управление питанием
(электрическая система остановки/запуска)/
Запасной (стартер-генератор с ременным
приводом) — при наличии
(*)
F43 –20 А Желтый РАЗЪЕМ ПИТАНИЯ (БАГАЖНОЕ ОТДЕЛЕНИЕ),
АККУМУЛЯТОРНАЯ БАТАРЕЯ
(*)
F44 –10 А Красный Инфракрасная камера (IRCAM), НАГРЕВАТЕЛИ
(*)
F45 –20 А Желтый РАЗЪЕМ ПИТАНИЯ (БАГАЖНОЕ ОТДЕЛЕНИЕ),
ЗАЖИГАНИЕ*
(*)
F46 –10 А Красный МОДУЛЬ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
УРОВНЕМ ФАР/ЭЛЕКТРОДВИГАТЕЛЬ
УПРАВЛЕНИЯ УРОВНЕМ/ПЕРЕКЛЮЧАТЕЛЬ ФАР
(*)
F47 – –Резервный
F48 – –Резервный
F49 –10 А Красный Контроллер системы безопасности пассажиров
ORC
(*)
F50 –10 А Красный HD ACC — если установлен
(*)
ГнездоКартриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 250

251
F51–10 А Красный Цифровое телевидение (DSRC)/USB/Внутреннее
зеркало заднего вида (ISRVM)/Блок компаса
(CSGM)
F52 –20 А Желтый ПРИКУРИВАТЕЛЬ
F53 – –Резервный
F54 – –Резервный
F55 – –Резервный
F56 –10 А Красный ДАТЧИК ТЕМП. ВОЗДУХА В САЛОНЕ
F57 –20 А Желтый Переднее сиденье водителя с обогревом
F58 –20 А Желтый Переднее сиденье пассажира с обогревом
F59 – –Резервный
F60 –15 А Голубой Блок комфорта системы рулевого управления
(CSWM) (HTD STR WHEEL)
F61 –10 А Красный Левый датчик контроля "мертвых" зон (LBSS)/
Правый датчик контроля "мертвых" зон (RBSS)
(*)
F62 – –Резервный
F63 –10 А Красный Контроллер системы безопасности пассажиров
(ORC)
(*)
F64 – –Резервный
F65 – –Резервный
Гнездо Картриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 251

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

252

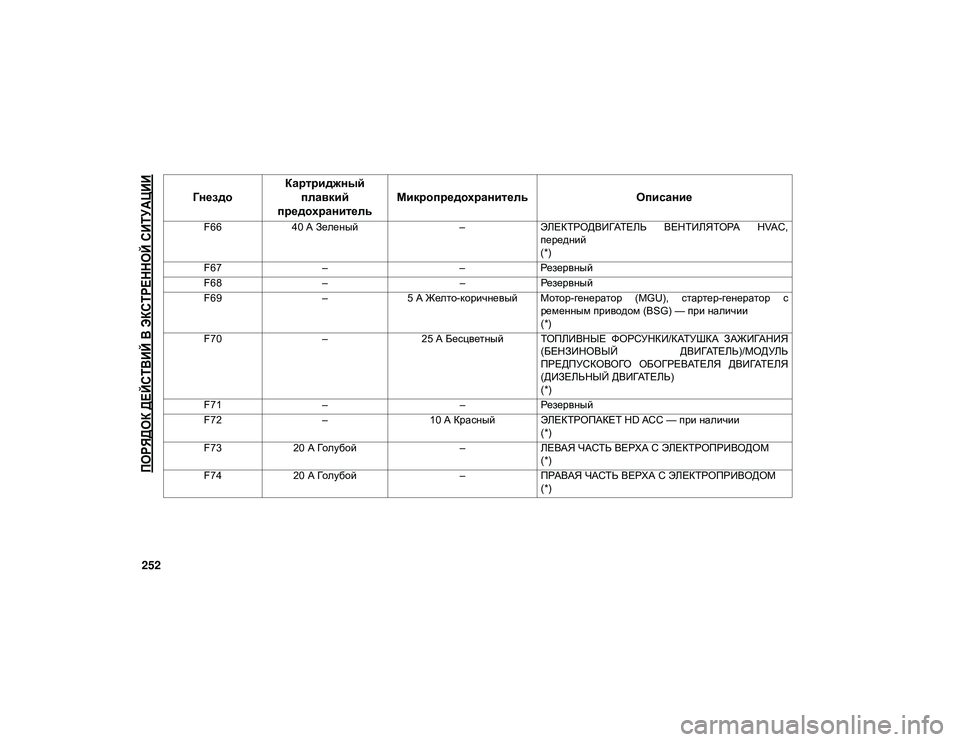

F6640 А Зеленый –ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА HVAC,
передний
(*)
F67 – –Резервный
F68 – –Резервный
F69 –5 А Желто-коричневый Мотор-генератор (MGU), стартер-генератор с
ременным приводом (BSG) — при наличии
(*)
F70 –25 А Бесцветный ТОПЛИВНЫЕ ФОРСУНКИ/КАТУШКА ЗАЖИГАНИЯ
(БЕНЗИНОВЫЙ ДВИГАТЕЛЬ)/МОДУЛЬ
ПРЕДПУСКОВОГО ОБОГРЕВАТЕЛЯ ДВИГАТЕЛЯ
(ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ)
(*)
F71 – –Резервный
F72 –10 А Красный ЭЛЕКТРОПАКЕТ HD ACC — при наличии
(*)
F73 20 А Голубой –ЛЕВАЯ ЧАСТЬ ВЕРХА С ЭЛЕКТРОПРИВОДОМ
(*)
F74 20 А Голубой –ПРАВАЯ ЧАСТЬ ВЕРХА С ЭЛЕКТРОПРИВОДОМ
(*)
Гнездо Картриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 252

253

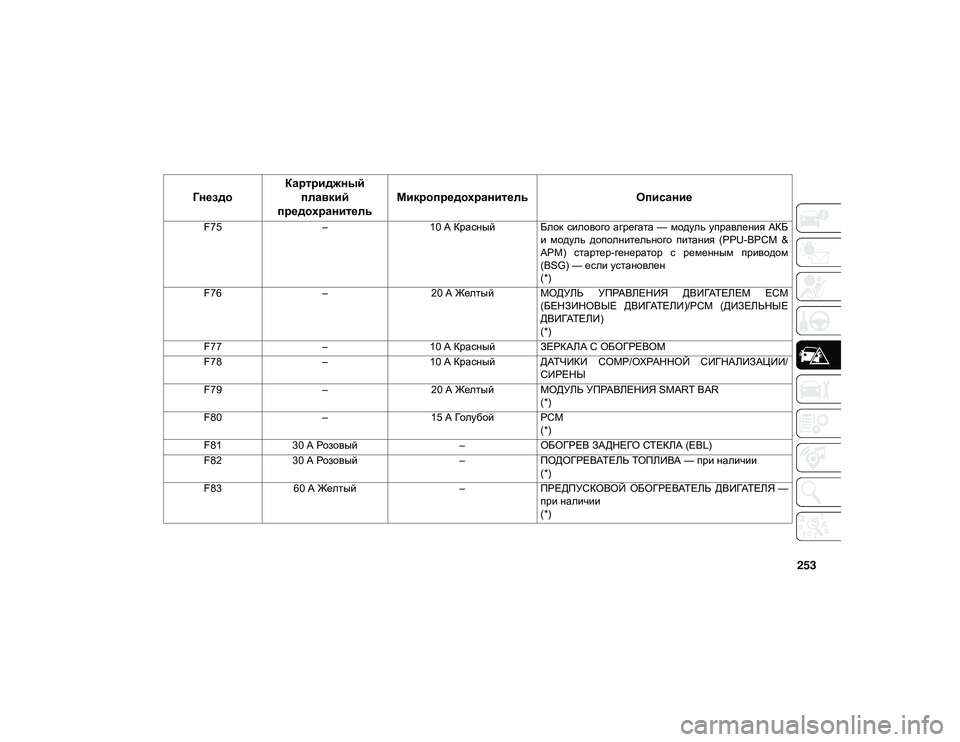

F75–10 А Красный Блок силового агрегата — модуль управления АКБ
и модуль дополнительного питания (PPU-BPCM &
APM) стартер-генератор с ременным приводом
(BSG) — если установлен
(*)
F76 –20 А Желтый МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ECM
(БЕНЗИНОВЫЕ ДВИГАТЕЛИ)/PCM (ДИЗЕЛЬНЫЕ
ДВИГАТЕЛИ)
(*)
F77 –10 А Красный ЗЕРКАЛА С ОБОГРЕВОМ
F78 –10 А Красный ДАТЧИКИ COMP/ОХРАННОЙ СИГНАЛИЗАЦИИ/
СИРЕНЫ
F79 –20 А Желтый МОДУЛЬ УПРАВЛЕНИЯ SMART BAR
(*)
F80 –15 А Голубой PCM
(*)
F81 30 А Розовый –ОБОГРЕВ ЗАДНЕГО СТЕКЛА (EBL)
F82 30 А Розовый –ПОДОГРЕВАТЕЛЬ ТОПЛИВА — при наличии
(*)
F83 60 А Желтый –ПРЕДПУСКОВОЙ ОБОГРЕВАТЕЛЬ ДВИГАТЕЛЯ —
при наличии
(*)
Гнездо Картриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 253

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

254

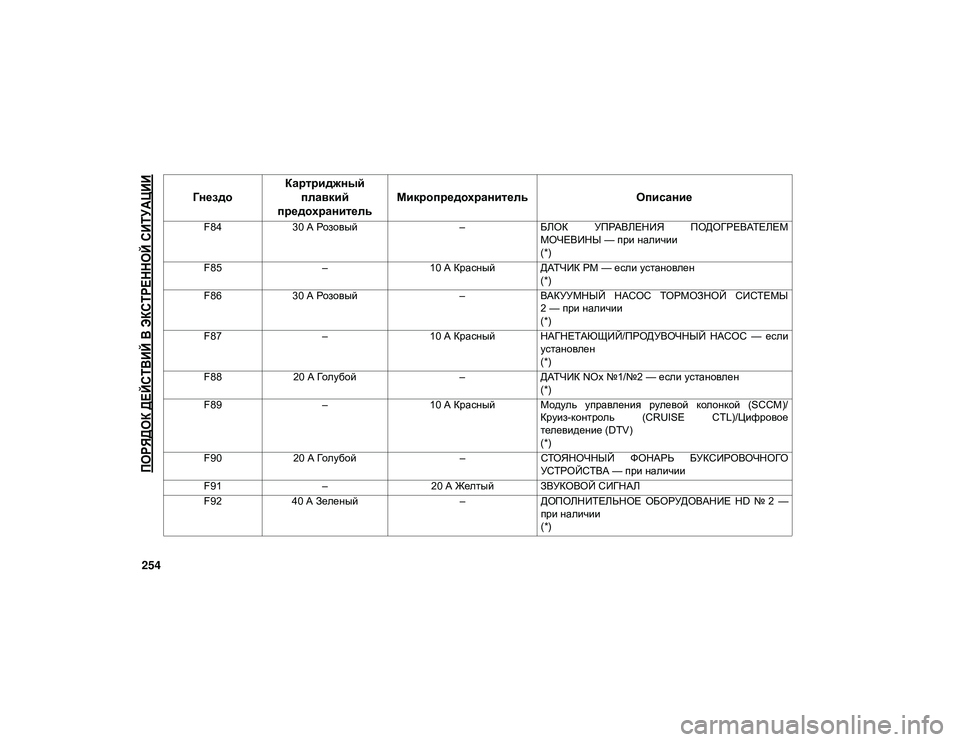

F8430 А Розовый –БЛОК УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ
МОЧЕВИНЫ — при наличии
(*)
F85 –10 А Красный ДАТЧИК PM — если установлен
(*)
F86 30 А Розовый –ВАКУУМНЫЙ НАСОС ТОРМОЗНОЙ СИСТЕМЫ
2 — при наличии
(*)
F87 –10 А Красный НАГНЕТАЮЩИЙ/ПРОДУВОЧНЫЙ НАСОС — если
установлен
(*)
F88 20 А Голубой –ДАТЧИК NOx №1/№2 — если установлен
(*)
F89 –10 А Красный Модуль управления рулевой колонкой (SCCM)/
Круиз-контроль (CRUISE CTL)/Цифровое
телевидение (DTV)
(*)
F90 20 А Голубой –СТОЯНОЧНЫЙ ФОНАРЬ БУКСИРОВОЧНОГО
УСТРОЙСТВА — при наличии
F91 –20 А Желтый ЗВУКОВОЙ СИГНАЛ
F92 40 А Зеленый –ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ HD № 2 —
при наличии
(*)
Гнездо Картриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 254

255
F9340 А Зеленый –ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ HD № 1 —
при наличии
(*)
F94 –10 А Красный Система контроля давления в шинах (TPM) /
Система радиочастотного узла (CORAX)
(*)
F95 – –Резервный
F96 –10 А Красный ПЕРЕКЛ. ЗЕРКАЛО ЗАДНЕГО ВИДА С
ЭЛЕКТРОПРИВОДОМ
F97 –20 А Желтый РАДИО/TBM
F98 –10 А Красный ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ — ЭЛЕКТРОПАКЕТ
HD/ДВИЖЕНИЕ ПО БЕЗДОРОЖЬЮ
(*)
F99 – –Резервный
F100 30 А Розовый –ESC-ECU и КЛАПАНЫ
(*)
F101 30 А Розовый –Модуль управления трансмиссией (DTCM)
(*)
F102 –15 А Голубой ДВОЙНОЙ ПОРТ USB
F103 –15 А Голубой ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ HD № 3 —
при наличии
(*)
F104 –15 А Голубой НАСОС ОХЛАЖДЕНИЕЯ PPU — при наличии
(*)
ГнездоКартриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 255

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

256

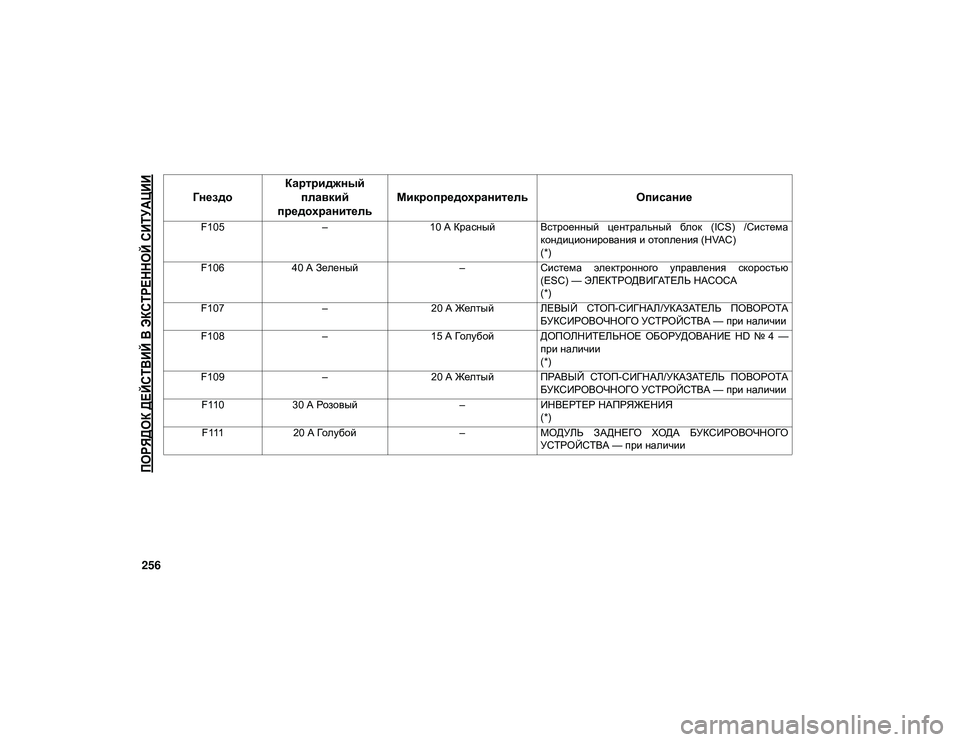

F105–10 А Красный Встроенный центральный блок (ICS) /Система
кондиционирования и отопления (HVAC)
(*)
F106 40 А Зеленый –Система электронного управления скоростью
(ESC) — ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА
(*)
F107 –20 А Желтый ЛЕВЫЙ СТОП-СИГНАЛ/УКАЗАТЕЛЬ ПОВОРОТА
БУКСИРОВОЧНОГО УСТРОЙСТВА — при наличии
F108 –15 А Голубой ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ HD № 4 —
при наличии
(*)
F109 –20 А Желтый ПРАВЫЙ СТОП-СИГНАЛ/УКАЗАТЕЛЬ ПОВОРОТА
БУКСИРОВОЧНОГО УСТРОЙСТВА — при наличии
F110 30 А Розовый –ИНВЕРТЕР НАПРЯЖЕНИЯ
(*)
F111 20 А Голубой –МОДУЛЬ ЗАДНЕГО ХОДА БУКСИРОВОЧНОГО
УСТРОЙСТВА — при наличии
Гнездо Картриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 256

257

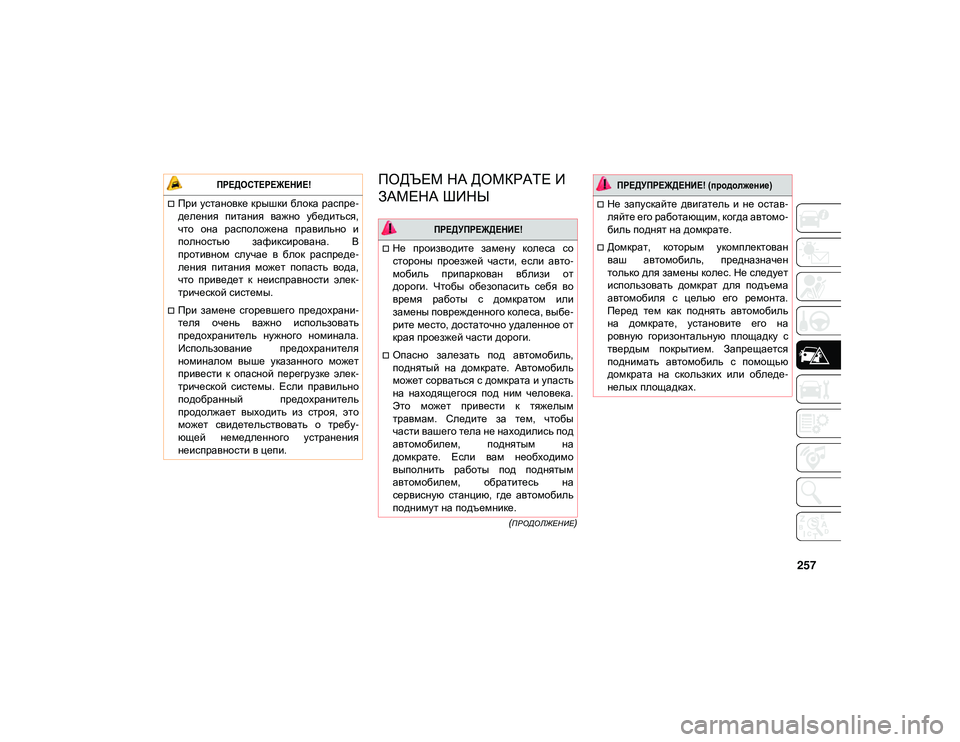

(ПРОДОЛЖЕНИЕ)
ПОДЪЕМ НА ДОМКРАТЕ И
ЗАМЕНА ШИНЫ
ПРЕДОСТЕРЕЖЕНИЕ!

При установке крышки блока распре-
деления питания важно убедиться,
что она расположена правильно и
полностью зафиксирована. В
противном случае в блок распреде -
ления питания может попасть вода,
что приведет к неисправности элек -
трической системы.
При замене сгоревшего предохрани -
теля очень важно использовать
предохранитель нужного номинала.
Использование предохранителя
номиналом выше указанного может
привести к опасной перегрузке элек -
трической системы. Если правильно
подобранный предохранитель
продолжает выходить из строя, это
может свидетельствовать о требу-
ющей немедленного устранения
неисправности в цепи.

ПРЕДУПРЕЖДЕНИЕ!

Не производите замену колеса со
стороны проезжей части, если авто -
мобиль припаркован вблизи от
дороги. Чтобы обезопасить себя во
время работы с домкратом или
замены поврежденного колеса, выбе -
рите место, достаточно удаленное от
края проезжей части дороги.
Опасно залезать под автомобиль,
поднятый на домкрате. Автомобиль
может сорваться с домкрата и упасть
на находящегося под ним человека.
Это может привести к тяжелым
травмам. Следите за тем, чтобы
части вашего тела не находились под
автомобилем, поднятым на
домкрате. Если вам необходимо
выполнить работы под поднятым
автомобилем, обратитесь на
сервисную станцию, где автомобиль
поднимут на подъемнике.
Не запускайте двигатель и не остав -
ляйте его работающим, когда автомо -
биль поднят на домкрате.
Домкрат, которым укомплектован
ваш автомобиль, предназначен
только для замены колес. Не следует
использовать домкрат для подъема
автомобиля с целью его ремонта.
Перед тем как поднять автомобиль
на домкрате, установите его на
ровную горизонтальную площадку с
твердым покрытием. Запрещается
поднимать автомобиль с помощью
домкрата на скользких или обледе -
нелых площадках.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 257

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

258

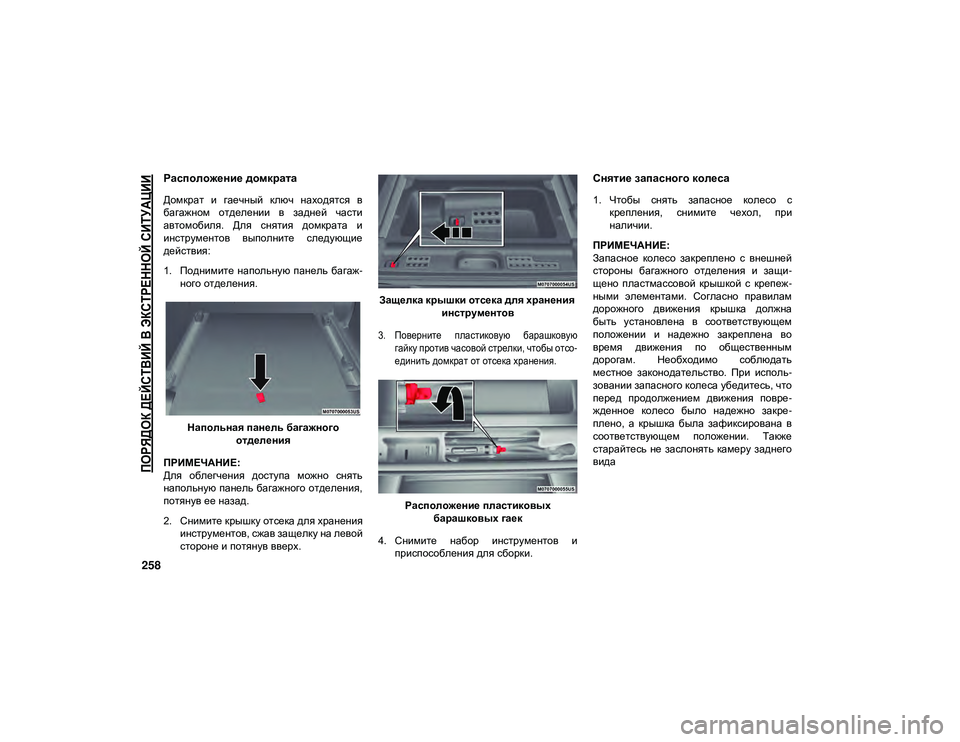

Расположение домкрата
Домкрат и гаечный ключ находятся в
багажном отделении в задней части
автомобиля. Для снятия домкрата и
инструментов выполните следующие
действия:
1. Поднимите напольную панель багаж-
ного отделения.
Напольная панель багажного отделения
ПРИМЕЧАНИЕ:
Для облегчения доступа можно снять
напольную панель багажного отделения,
потянув ее назад.
2. Снимите крышку отсека для хранения инструментов, сжав защелку на левой
стороне и потянув вверх. Защелка крышки отсека для хранения
инструментов

3. Поверните пластиковую барашковую гайку против часовой стрелки, чтобы отсо -
единить домкрат от отсека хранения.

Расположение пластиковых барашковых гаек
4. Снимите набор инструментов и приспособления для сборки.
Снятие запасного колеса
1. Чтобы снять запасное колесо скрепления, снимите чехол, при
наличии.
ПРИМЕЧАНИЕ:
Запасное колесо закреплено с внешней
стороны багажного отделения и защи -
щено пластмассовой крышкой с крепеж -
ными элементами. Согласно правилам
дорожного движения крышка должна
быть установлена в соответствующем
положении и надежно закреплена во
время движения по общественным
дорогам. Необходимо соблюдать
местное законодательство. При исполь -
зовании запасного колеса убедитесь, что
перед продолжением движения повре -
жденное колесо было надежно закре -
плено, а крышка была зафиксирована в
соответствующем положении. Также
старайтесь не заслонять камеру заднего
вида
