JEEP WRANGLER UNLIMITED 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

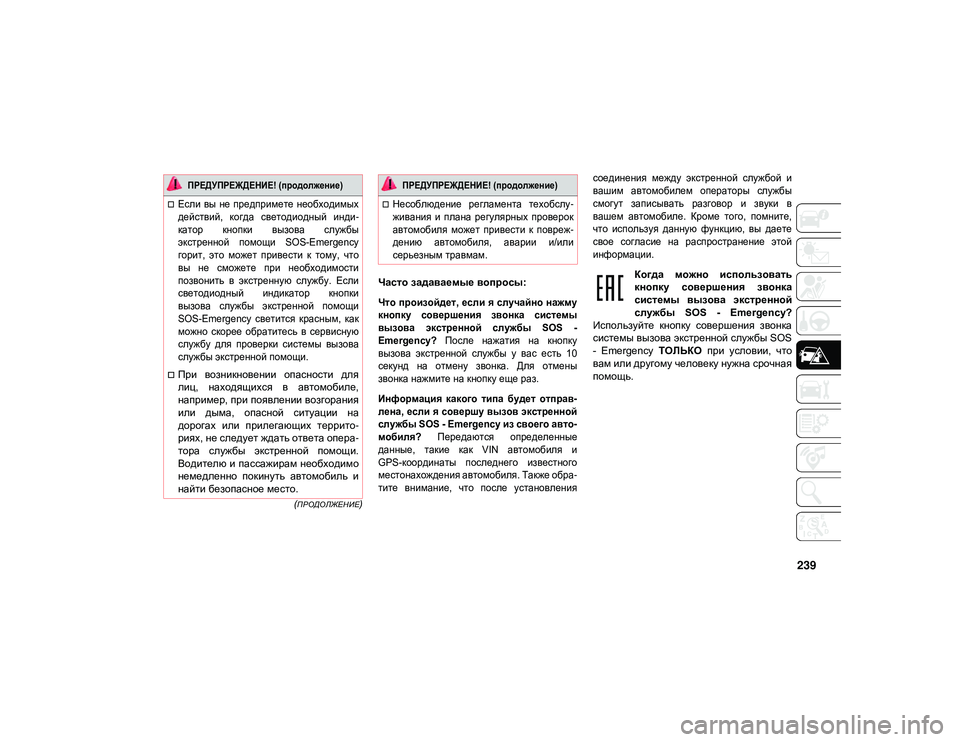

239
(ПРОДОЛЖЕНИЕ)
Часто задаваемые вопросы:

Что произойдет, если я случайно нажму
кнопку совершения звонка системы
вызова экстренной службы SOS -
Emergency? После нажатия на кнопку
вызова экстренной службы у вас есть 10
секунд на отмену звонка. Для отмены
звонка нажмите на кнопку еще раз.
Информация какого типа будет отправ -
лена, если я совершу вызов экстренной
службы SOS - Emergency из своего авто -
мобиля? Передаются определенные
данные, такие как VIN автомобиля и
GPS-координаты последнего известного
местонахождения автомобиля. Также обра -
тите внимание, что после установления соединения между экстренной службой и
вашим автомобилем операторы службы
смогут записывать разговор и звуки в
вашем автомобиле. Кроме того, помните,
что используя данную функцию, вы даете
свое согласие на распространение этой
информации.

Когда можно использовать
кнопку совершения звонка
системы вызова экстренной
службы SOS - Emergency?
Используйте кнопку совершения звонка
системы вызова экстренной службы SOS
- Emergency ТОЛЬКО при условии, что
вам или другому человеку нужна срочная
помощь.

Если вы не предпримете необходимых
действий, когда светодиодный инди -
катор кнопки вызова службы
экстренной помощи SOS-Emergency
горит, это может привести к тому, что
вы не сможете при необходимости
позвонить в экстренную службу. Если
светодиодный индикатор кнопки
вызова службы экстренной помощи
SOS-Emergency светится красным, как
можно скорее обратитесь в сервисную
службу для проверки системы вызова
службы экстренной помощи.

При возникновении опасности для
лиц, находящихся в автомобиле,
например, при появлении возгорания
или дыма, опасной ситуации на
дорогах или прилегающих террито -
риях, не следует ждать ответа опера -
тора службы экстренной помощи.
Водителю и пассажирам необходимо
немедленно покинуть автомобиль и
найти безопасное место.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

Несоблюдение регламента техобслу -
живания и плана регулярных проверок
автомобиля может привести к повреж -
дению автомобиля, аварии и/или
серьезным травмам.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 239

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

240

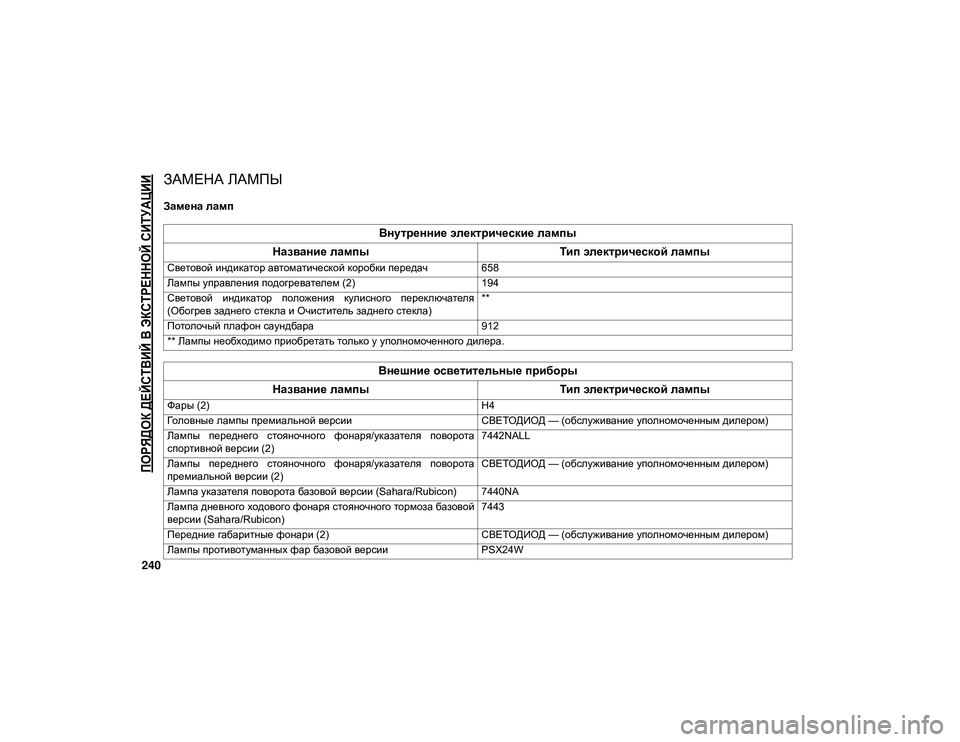

ЗАМЕНА ЛАМПЫ
Замена ламп
Внутренние электрические лампы
Название лампы Тип электрической лампы
Световой индикатор автоматической коробки передач 658
Лампы управления подогревателем (2) 194
Световой индикатор положения кулисного переключателя
(Обогрев заднего стекла и Очиститель заднего стекла) **
Потолочый плафон саундбара 912
** Лампы необходимо приобретать только у уполномоченного дилера.
Внешние осветительные приборы
Название лампы Тип электрической лампы
Фары (2) H4
Головные лампы премиальной версии СВЕТОДИОД — (обслуживание уполномоченным дилером)
Лампы переднего стояночного фонаря/указателя поворота
спортивной версии (2) 7442NALL
Лампы переднего стояночного фонаря/указателя поворота
премиальной версии (2) СВЕТОДИОД — (обслуживание уполномоченным дилером)
Лампа указателя поворота базовой версии (Sahara/Rubicon) 7440NA
Лампа дневного ходового фонаря стояночного тормоза базовой
версии (Sahara/Rubicon) 7443
Передние габаритные фонари (2) СВЕТОДИОД — (обслуживание уполномоченным дилером)
Лампы противотуманных фар базовой версии PSX24W
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 240

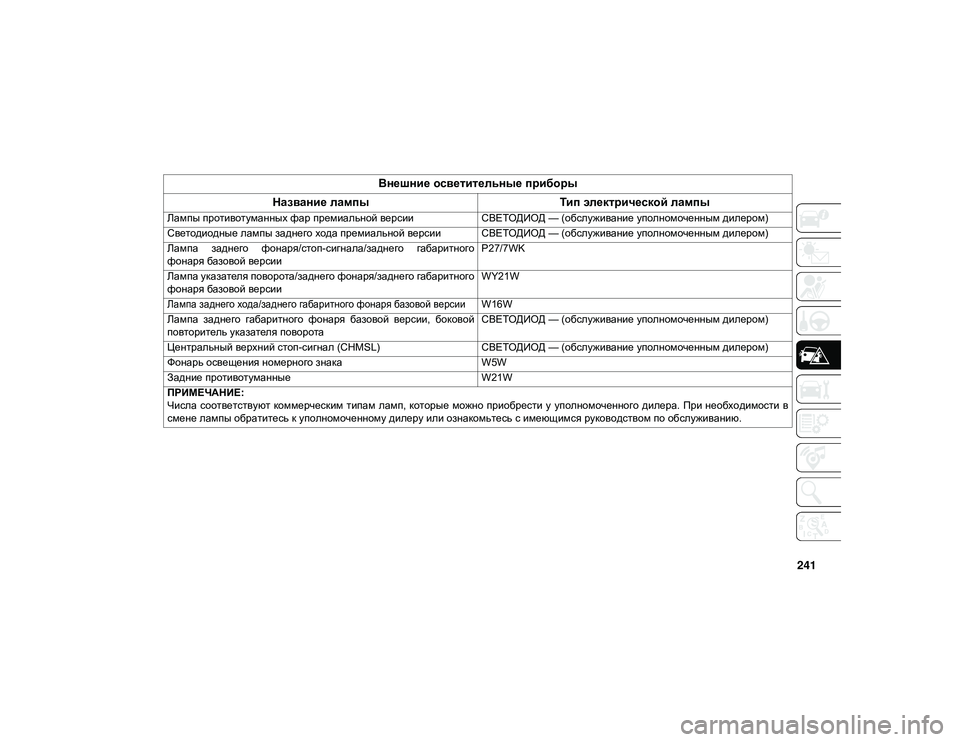

241
Лампы противотуманных фар премиальной версииСВЕТОДИОД — (обслуживание уполномоченным дилером)
Светодиодные лампы заднего хода премиальной версии СВЕТОДИОД — (обслуживание уполномоченным дилером)
Лампа заднего фонаря/стоп-сигнала/заднего габаритного
фонаря базовой версии P27/7WK
Лампа указателя поворота/заднего фонаря/заднего габаритного
фонаря базовой версии WY21W

Лампа заднего хода/заднего габаритного фонаря базовой версии
W16W
Лампа заднего габаритного фонаря базовой версии, боковой
повторитель указателя поворота СВЕТОДИОД — (обслуживание уполномоченным дилером)
Центральный верхний стоп-сигнал (CHMSL) СВЕТОДИОД — (обслуживание уполномоченным дилером)
Фонарь освещения номерного знака W5W
Задние противотуманные W21W ПРИМЕЧАНИЕ
:
Числа соответствуют коммерческим типам ламп, которые можно приобрести у уполномоченного дилера. При необходимости в
смене лампы обратитесь к уполномоченному дилеру или ознакомьтесь с имеющимся руководством по обслуживанию.
Внешние осветительные приборы
Название лампы Тип электрической лампы
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 241

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

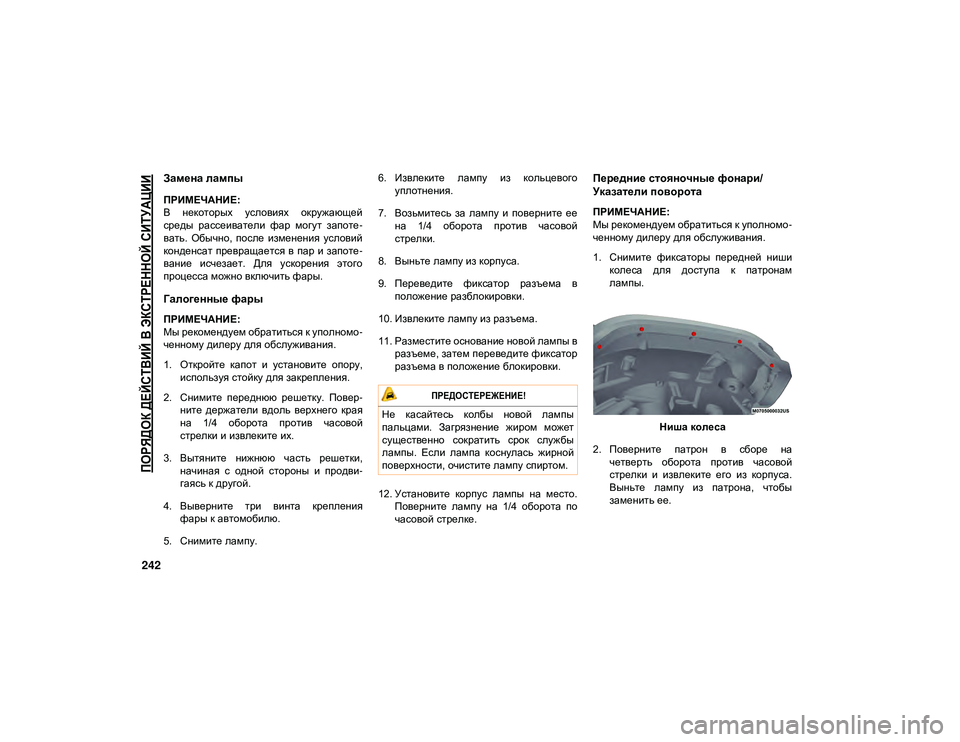

242
Замена лампы
ПРИМЕЧАНИЕ:
В некоторых условиях окружающей
среды рассеиватели фар могут запоте-
вать. Обычно, после изменения условий
конденсат превращается в пар и запоте -
вание исчезает. Для ускорения этого
процесса можно включить фары.
Галогенные фары
ПРИМЕЧАНИЕ:
Мы рекомендуем обратиться к уполномо -
ченному дилеру для обслуживания.
1. Откройте капот и установите опору, используя стойку для закрепления.
2. Снимите переднюю решетку. Повер -
ните держатели вдоль верхнего края
на 1/4 оборота против часовой
стрелки и извлеките их.
3. Вытяните нижнюю часть решетки, начиная с одной стороны и продви -
гаясь к другой.
4. Выверните три винта крепления фары к автомобилю.
5. Снимите лампу. 6. Извлеките лампу из кольцевого
уплотнения.
7. Возьмитесь за лампу и поверните ее на 1/4 оборота против часовой
стрелки.
8. Выньте лампу из корпуса.
9. Переведите фиксатор разъема в положение разблокировки.
10. Извлеките лампу из разъема.
11. Разместите основание новой лампы в разъеме, затем переведите фиксатор
разъема в положение блокировки.
12. Установите корпус лампы на место. Поверните лампу на 1/4 оборота по
часовой стрелке.
Передние стояночные фонари/
Указатели поворота
ПРИМЕЧАНИЕ:
Мы рекомендуем обратиться к уполномо -
ченному дилеру для обслуживания.
1. Снимите фиксаторы передней ниши колеса для доступа к патронам
лампы.
Ниша колеса
2. Поверните патрон в сборе на четверть оборота против часовой
стрелки и извлеките его из корпуса.
Выньте лампу из патрона, чтобы
заменить ее.

ПРЕДОСТЕРЕЖЕНИЕ!

Не касайтесь колбы новой лампы
пальцами. Загрязнение жиром может
существенно сократить срок службы
лампы. Если лампа коснулась жирной
поверхности, очистите лампу спиртом.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 242

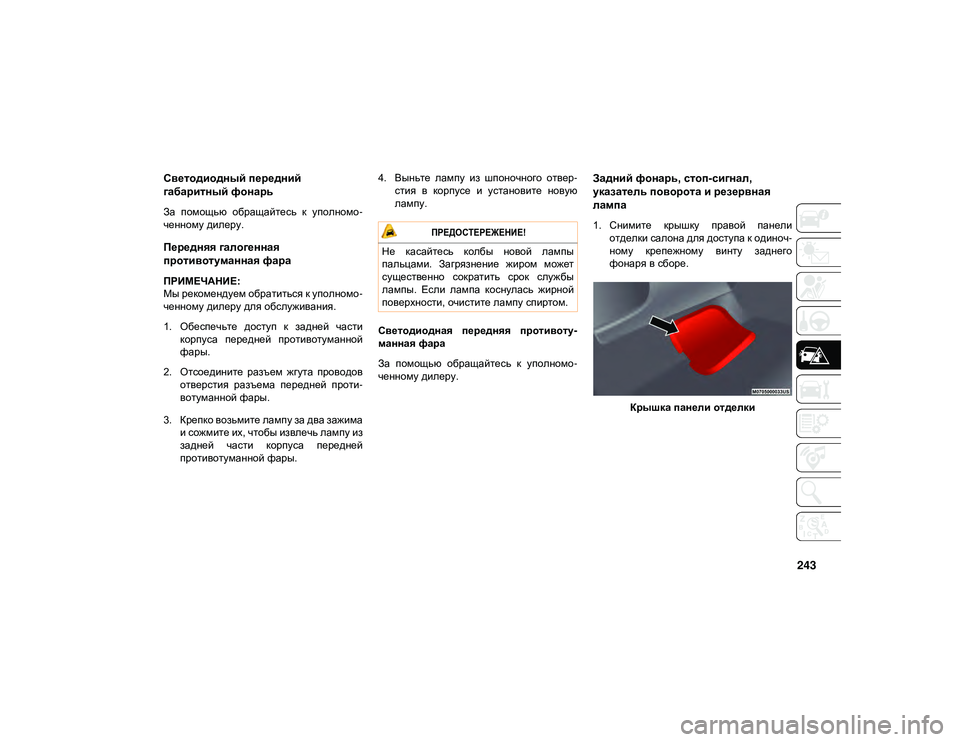

243
Светодиодный передний
габаритный фонарь
За помощью обращайтесь к уполномо-
ченному дилеру.
Передняя галогенная
противотуманная фара
ПРИМЕЧАНИЕ:
Мы рекомендуем обратиться к уполномо -
ченному дилеру для обслуживания.
1. Обеспечьте доступ к задней части корпуса передней противотуманной
фары.
2. Отсоедините разъем жгута проводов отверстия разъема передней проти -
вотуманной фары.
3. Крепко возьмите лампу за два зажима и сожмите их, чтобы извлечь лампу из
задней части корпуса передней
противотуманной фары. 4. Выньте лампу из шпоночного отвер
-
стия в корпусе и установите новую
лампу.
Светодиодная передняя противоту -
манная фара
За помощью обращайтесь к уполномо -
ченному дилеру.
Задний фонарь, стоп-сигнал,
указатель поворота и резервная
лампа
1. Снимите крышку правой панели отделки салона для доступа к одиноч -
ному крепежному винту заднего
фонаря в сборе.
Крышка панели отделки
ПРЕДОСТЕРЕЖЕНИЕ!

Не касайтесь колбы новой лампы
пальцами. Загрязнение жиром может
существенно сократить срок службы
лампы. Если лампа коснулась жирной
поверхности, очистите лампу спиртом.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 243

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

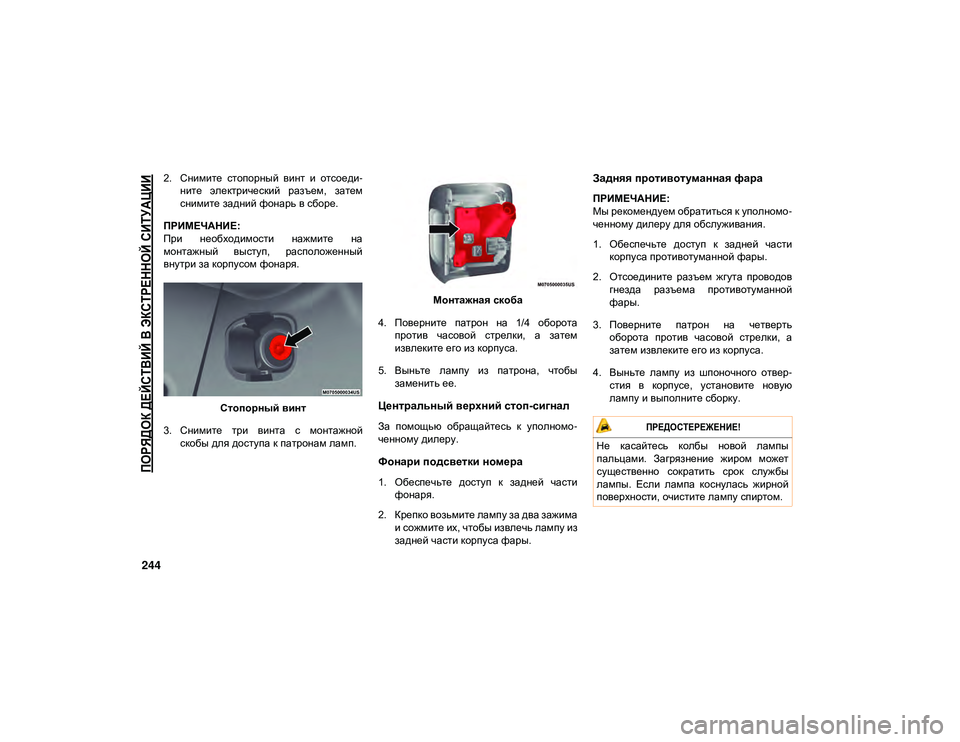

244
2. Снимите стопорный винт и отсоеди-
ните электрический разъем, затем
снимите задний фонарь в сборе.
ПРИМЕЧАНИЕ:
При необходимости нажмите на
монтажный выступ, расположенный
внутри за корпусом фонаря.
Стопорный винт
3. Снимите три винта с монтажной скобы для доступа к патронам ламп. Монтажная скоба
4. Поверните патрон на 1/4 оборота против часовой стрелки, а затем
извлеките его из корпуса.
5. Выньте лампу из патрона, чтобы заменить ее.
Центральный верхний стоп-сигнал
За помощью обращайтесь к уполномо -
ченному дилеру.
Фонари подсветки номера
1. Обеспечьте доступ к задней части фонаря.
2. Крепко возьмите лампу за два зажима и сожмите их, чтобы извлечь лампу из
задней части корпуса фары.
Задняя противотуманная фара
ПРИМЕЧАНИЕ:
Мы рекомендуем обратиться к уполномо -
ченному дилеру для обслуживания.
1. Обеспечьте доступ к задней части корпуса противотуманной фары.
2. Отсоедините разъем жгута проводов гнезда разъема противотуманной
фары.
3. Поверните патрон на четверть оборота против часовой стрелки, а
затем извлеките его из корпуса.
4. Выньте лампу из шпоночного отвер -
стия в корпусе, установите новую
лампу и выполните сборку.

ПРЕДОСТЕРЕЖЕНИЕ!

Не касайтесь колбы новой лампы
пальцами. Загрязнение жиром может
существенно сократить срок службы
лампы. Если лампа коснулась жирной
поверхности, очистите лампу спиртом.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 244

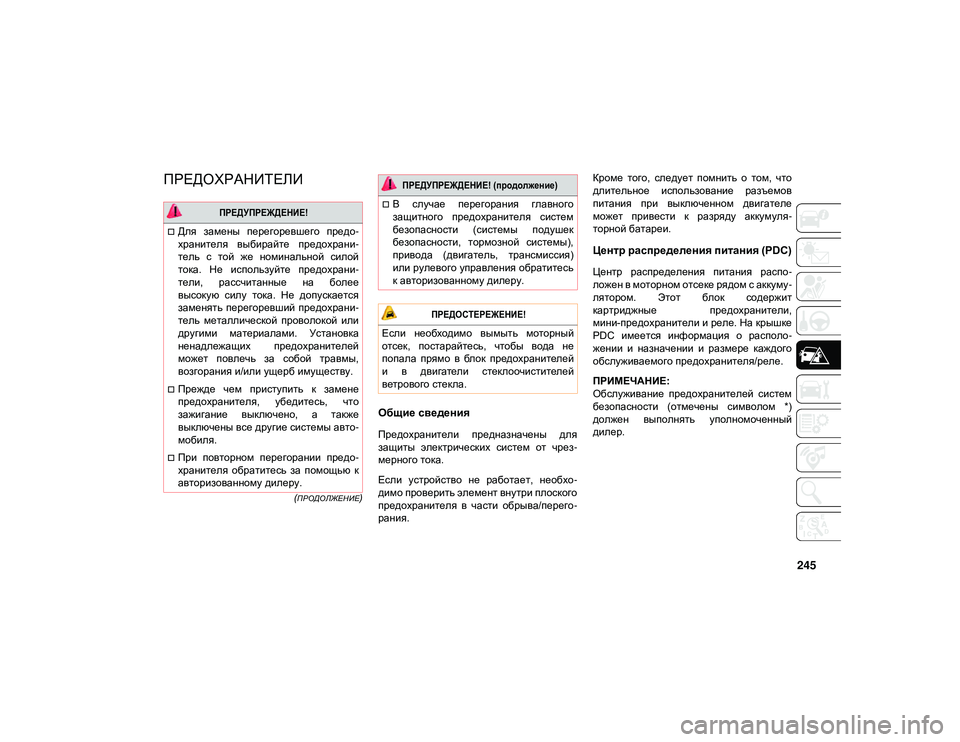

245
(ПРОДОЛЖЕНИЕ)
ПРЕДОХРАНИТЕЛИ
Общие сведения
Предохранители предназначены для
защиты электрических систем от чрез-
мерного тока.
Если устройство не работает, необхо-
димо проверить элемент внутри плоского
предохранителя в части обрыва/перего -
рания. Кроме того, следует помнить о том, что
длительное использование разъемов
питания при выключенном двигателе
может привести к разряду аккумуля
-
торной батареи.
Центр распределения питания (PDC)
Центр распределения питания распо -
ложен в моторном отсеке рядом с аккуму -
лятором. Этот блок содержит
картриджные предохранители,
мини-предохранители и реле. На крышке
PDC имеется информация о располо -
жении и назначении и размере каждого
обслуживаемого предохранителя/реле.
ПРИМЕЧАНИЕ:
Обслуживание предохранителей систем
безопасности (отмечены символом *)
должен выполнять уполномоченный
дилер.

ПРЕДУПРЕЖДЕНИЕ!

Для замены перегоревшего предо -
хранителя выбирайте предохрани -
тель с той же номинальной силой
тока. Не используйте предохрани -
тели, рассчитанные на более
высокую силу тока. Не допускается
заменять перегоревший предохрани -
тель металлической проволокой или
другими материалами. Установка
ненадлежащих предохранителей
может повлечь за собой травмы,
возгорания и/или ущерб имуществу.
Прежде чем приступить к замене
предохранителя, убедитесь, что
зажигание выключено, а также
выключены все другие системы авто -
мобиля.
При повторном перегорании предо -
хранителя обратитесь за помощью к
авторизованному дилеру.
В случае перегорания главного
защитного предохранителя систем
безопасности (системы подушек
безопасности, тормозной системы),
привода (двигатель, трансмиссия)
или рулевого управления обратитесь
к авторизованному дилеру.

ПРЕДОСТЕРЕЖЕНИЕ!

Если необходимо вымыть моторный
отсек, постарайтесь, чтобы вода не
попала прямо в блок предохранителей
и в двигатели стеклоочистителей
ветрового стекла.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 245

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

246Гнездо
Картриджный
плавкий
предохранитель Микропредохранитель
Описание
F01– –Резервный
F02 40 А Зеленый –Стартер
(*)
F03 –5 А Желто-коричневый Интеллектуальный датчик аккумуляторной батареи
(IBS)
(*)
F04 –20 А Желтый Топливный насос MTR/FPCM
(*)
F05 –
5 А Желто-коричневый Шлюз безопасности
(*)
F06 – –Резервный
F07 –15 А Голубой Насос радиатора охлаждения (LTR) — если
установлен
(*)
F08 –15 А Голубой Модуль управления коробкой передач TCM-8HP
CYGNUS
(*)
F09 – –Резервный
F10 –15 А Голубой Узел зажигания (KIN)/Модуль радиосигналов (RF
HUB)/Электрическая блокировка рулевой колонки
(ESCL)
(*)
F11 –10 А Красный Порт UCI (USB и AUX)
F12 –25 А Бесцветный Усилитель HiFi
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 246

247

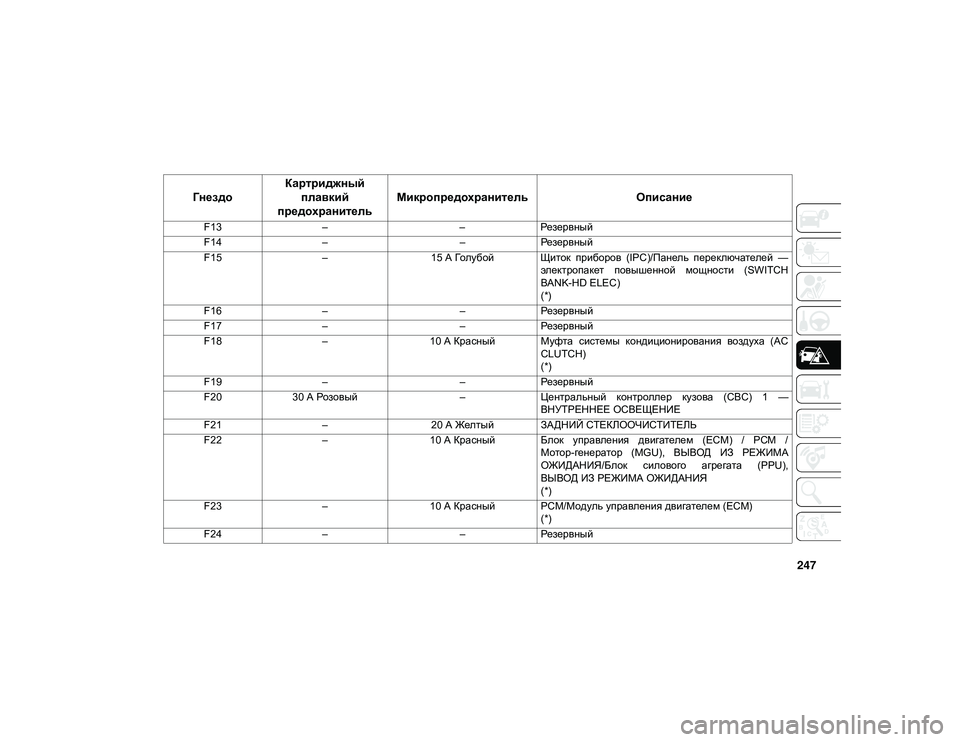

F13– –Резервный
F14 – –Резервный
F15 –15 А Голубой Щиток приборов (IPC)/Панель переключателей —
электропакет повышенной мощности (SWITCH
BANK-HD ELEC)
(*)
F16 – –Резервный
F17 – –Резервный
F18 –10 А Красный Муфта системы кондиционирования воздуха (AC
CLUTCH)
(*)
F19 – –Резервный
F20 30 А Розовый –Центральный контроллер кузова (CBC) 1 —
ВНУТРЕННЕЕ ОСВЕЩЕНИЕ
F21 –20 А Желтый ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ
F22 –10 А Красный Блок управления двигателем (ECM) / PCM /
Мотор-генератор (MGU), ВЫВОД ИЗ РЕЖИМА
ОЖИДАНИЯ/Блок силового агрегата (PPU),
ВЫВОД ИЗ РЕЖИМА ОЖИДАНИЯ
(*)
F23 –10 А Красный PCM/Модуль управления двигателем (ECM)
(*)
F24 – –Резервный
Гнездо Картриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 247

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

248

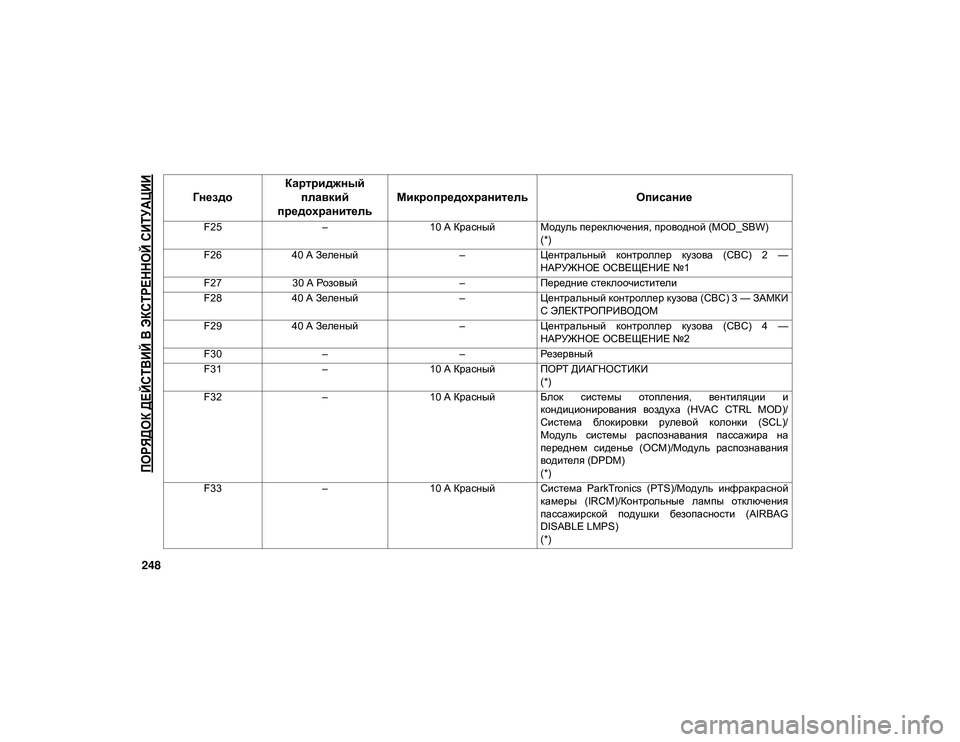

F25–10 А Красный Модуль переключения, проводной (MOD_SBW)
(*)
F26 40 А Зеленый –Центральный контроллер кузова (CBC) 2 —
НАРУЖНОЕ ОСВЕЩЕНИЕ №1
F27 30 А Розовый –Передние стеклоочистители
F28 40 А Зеленый –Центральный контроллер кузова (CBC) 3 — ЗАМКИ
С ЭЛЕКТРОПРИВОДОМ
F29 40 А Зеленый –Центральный контроллер кузова (CBC) 4 —
НАРУЖНОЕ ОСВЕЩЕНИЕ №2
F30 – –Резервный
F31 –10 А Красный ПОРТ ДИАГНОСТИКИ
(*)
F32 –10 А Красный Блок системы отопления, вентиляции и
кондиционирования воздуха (HVAC CTRL MOD)/
Система блокировки рулевой колонки (SCL)/
Модуль системы распознавания пассажира на
переднем сиденье (OCM)/Модуль распознавания
водителя (DPDM)
(*)
F33 –10 А Красный Система ParkTronics (PTS)/Модуль инфракрасной
камеры (IRCM)/Контрольные лампы отключения
пассажирской подушки безопасности (AIRBAG
DISABLE LMPS)
(*)
ГнездоКартриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 248
