navigation system KIA NIRO 2020 Manuel du propriétaire (in French)

H34
Coasting guide (Guide de marcheau point mort) (si équipé)
Un carillon se fera entendre et l'indicateur du guide de marche au
point mort clignotera quatre fois afin
d'aviser le conducteur du moment où
il doit retirer le pied de l'accélérateuren anticipant une situation où il
faudra décélérer*, en fonction de
l'analyse du trajet, de l'état des
routes et de la navigation. Il incite leconducteur à retirer le pied de la
pédale et permet de rouler au point
mort, et ce, uniquement à l'aide du
moteur électrique. Cela aide à
réduire la consommation inutile de
carburant et augmente le rendement
de ce dernier. ❈ Exemples de situations de
décélération en descendant une
longue côte, en ralentissant à
l'approche d'un poste de péage, et
en approchant d'une zone à
vitesse réduite.
Appuyer sur le bouton de
démarrage/d'arrêt du moteur (engine
start/stop) et mettre le levier
d'embrayage en position P
(stationnement). En mode User
Settings (Paramètres de l'utilisateur),
sélectionner Driving Assist(assistance à la conduite), CoastingGuide (Guide de marche au point
mort), puis appuyer sur ON pour
activer le système. Annuler lasélection du guide de marche au
point mort pour éteindre le système.
Pour obtenir une explication du
fonctionnement du système, appuyersur le bouton [OK] et le maintenir
enfoncé.

de fonctionnement)
Pour activer le système, appliquer
les procédures suivantes. Saisir les
détails de votre destination sur le
navigateur et sélectionner le trajet
privilégié. Sélectionner le mode ECOdans le système de contrôle de
conduite intégré (Integrated Driving
Control System). Satisfaire ensuite
les exigences suivantes.
- La vitesse de conduite doit se situer entre 60 km/h (37 mi/h) et 160 km/h (99 mi/h).
❈ La vitesse de fonctionnement peut
varier en raison d'un écart entre le
groupe d'instruments et la
navigation, dû à la pression de
gonflage des pneus.
CONDUITE DU VÉHICULE HYBRIDE/HYBRIDE ENFICHABLE (SUITE)

Features of your vehicle
88
4

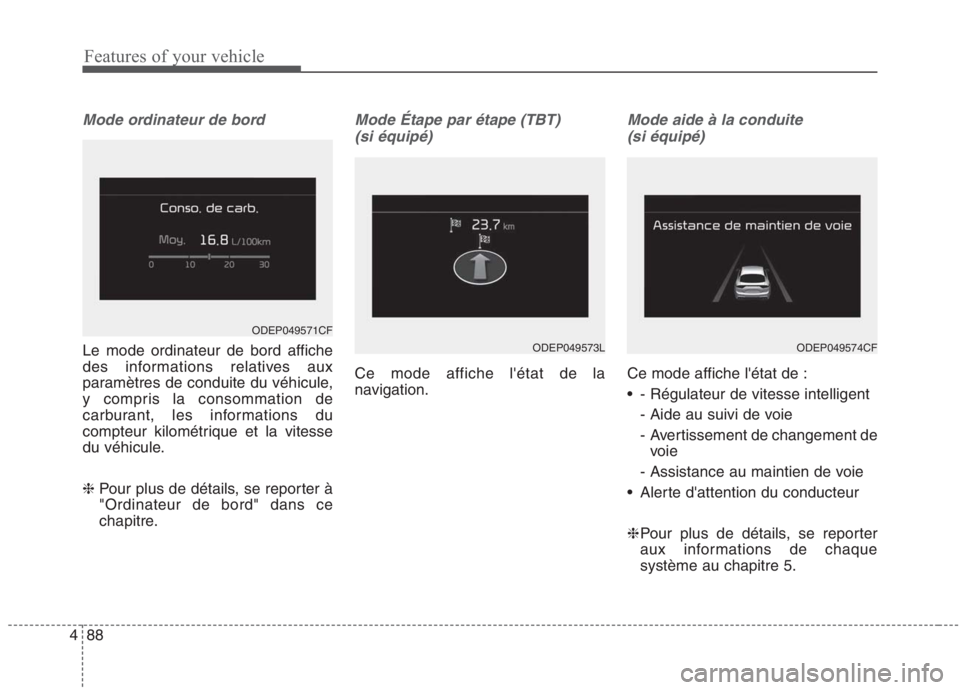

Mode ordinateur de bord
Le mode ordinateur de bord affiche
des informations relatives aux
paramètres de conduite du véhicule,
y compris la consommation de
carburant, les informations du
compteur kilométrique et la vitesse
du véhicule. ❈ Pour plus de détails, se reporter à "Ordinateur de bord" dans ce
chapitre.
Mode Étape par étape (TBT)
(si équipé)
Ce mode affiche l'état de la
navigation.
Mode aide à la conduite(si équipé)
Ce mode affiche l'état de :
- Régulateur de vitesse intelligent
- Aide au suivi de voie
- Avertissement de changement devoie
- Assistance au maintien de voie
Alerte d'attention du conducteur ❈ Pour plus de détails, se reporter
aux informations de chaquesystème au chapitre 5.
ODEP049571CF
ODEP049574CFODEP049573L

Features of your vehicle
114
4
Immobiliser le véhicule et vérifier
le système de freinage
Cet avertissement s'affiche lorsque le circuit de freinage présente une
défaillance.
Dans ce cas, stationner le véhicule
dans un lieu sûr et le faire remorquer
chez le concessionnaire agréé Kia le
plus près pour le faire inspecter.
Guide de marche en roue libre (si équipé)
Un carillon se fera entendre et l'indicateur du guide de marche au
point mort clignotera quatre fois afin
d'aviser le conducteur du moment où
il doit enlever son pied de
l'accélérateur en anticipant une
situation où il faudra décélérer*, en
fonction de l'analyse du trajet, de
l'état des routes et de la navigation. Ilincite le conducteur à retirer le pied
de la pédale et permet de rouler au
point mort, et ce, uniquement à l'aide
du moteur électrique. Cela aide à
éviter une consommation inutile de
carburant et à augmenter le
rendement en carburant. ❈
Exemple d'une situation de
décélération : descendre une
longue pente, ralentir à l'approche
d'un poste de péage, et approcher
d'une zone à vitesse réduite.

Le conducteur peut activer ou
désactiver le Guide de roue libre enmettant le contacteur d'allumage ou
le bouton ENGINE START/STOP
(démarrage/arrêt du moteur) enposition ON et en sélectionnant"User Settings (Réglages utilisateur)
Convenience (Commodités)
Coasting Guide (Guide Coasting)
Enable Coasting Guide (Activezguide Coasting)".
Pour obtenir une explication du
fonctionnement du système, appuyersur le bouton [OK] et le maintenir
enfoncé.
ODEP049583CF

4115
Features of your vehicle

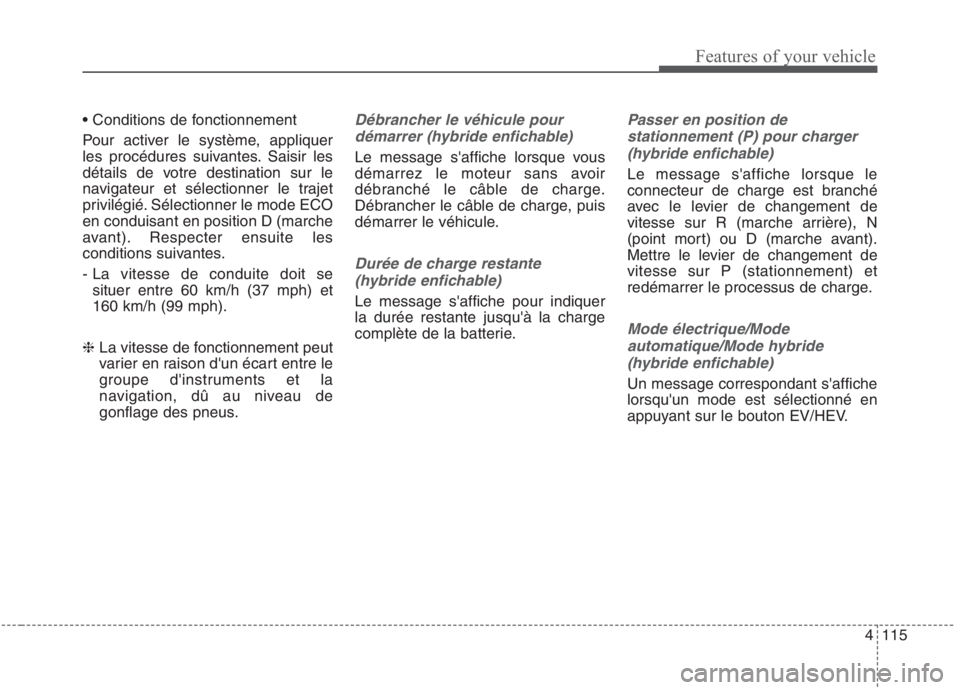

Pour activer le système, appliquer
les procédures suivantes. Saisir les
détails de votre destination sur le
navigateur et sélectionner le trajet
privilégié. Sélectionner le mode ECOen conduisant en position D (marche
avant). Respecter ensuite les
conditions suivantes.
- La vitesse de conduite doit sesituer entre 60 km/h (37 mph) et 160 km/h (99 mph).
❈ La vitesse de fonctionnement peut
varier en raison d'un écart entre le
groupe d'instruments et la
navigation, dû au niveau de
gonflage des pneus.Débrancher le véhicule pour
démarrer (hybride enfichable)
Le message s'affiche lorsque vous
démarrez le moteur sans avoir
débranché le câble de charge.
Débrancher le câble de charge, puis
démarrer le véhicule.
Durée de charge restante(hybride enfichable)
Le message s'affiche pour indiquer la durée restante jusqu'à la charge
complète de la batterie.
Passer en position destationnement (P) pour charger (hybride enfichable)
Le message s'affiche lorsque le
connecteur de charge est branché
avec le levier de changement de
vitesse sur R (marche arrière), N
(point mort) ou D (marche avant).
Mettre le levier de changement devitesse sur P (stationnement) et
redémarrer le processus de charge.
Mode électrique/Modeautomatique/Mode hybride (hybride enfichable)
Un message correspondant s'affiche lorsqu'un mode est sélectionné en
appuyant sur le bouton EV/HEV.

773
Entretien
Tableau de bord (Tableau de fusibles côté conducteur) (Hybride)
Nom du fusibleCalibre du fusibleProtégé par circuit
MODULE 510A
Rétroviseur électrochromique, unité principale audio/vidéo et navigation, audio, indicateur du levier
sélecteur, module de commande
du climatiseur, module de commande de chauffe-siège arrière, module de commande ventilation de
siège avant, module de commande de chauffe-siège
avant, module du dispositif de réglage automatique du niveau des phares G/D, commutateur decollision, AMP (amplificateur)
MODULE 410AModule de commande d'assistance de maintien de voie, commutateur de collision, avertisseur de
collision entre angles morts (BCW) - radar, poignée gauche/droite, EPB, VESS, module de
commande de chauffe-siège avant
INTERIORLAMP10ALampe de miroir avant G/D, plafonnier, lampe de la console supérieure, lampe du coffre de
rangement, détecteur de pluie, lampe d'ambiance, BCM, chargeur sans fil
A/BAG15ADétecteur de passager, ACU
IG 125ABloc de raccordement du compartiment moteur (Fusible - DCT4, HPCU2, SURPRESSEUR
HYDRAULIQUE ACTIF 3, ECU3)
CLUSTER10ABloc d'instruments
MODULE 310ABCM (module de commande fonctionnel), levier sélecteur DCT (transmission à double embrayage),
interrupteur de feu stop, module de porte conducteur, module de porte passager
MEMORY 27,5AUnité de volet d'air active, VESS
MODULE 810AUnité de volet d'air actif, pompe à eau électrique (moteur),bloc de raccordement du compartiment
moteur (relais de ventilateur de refroidissement de batterie), module de commande de BMS (système
de gestion de batterie)
A/BAG IND7,5AModule de commande de climatiseur, groupe d'instruments
START7,5AInterrupteur d'immobiliseur [avec clé intelligente/avec immobiliseur]

74
7
Entretien

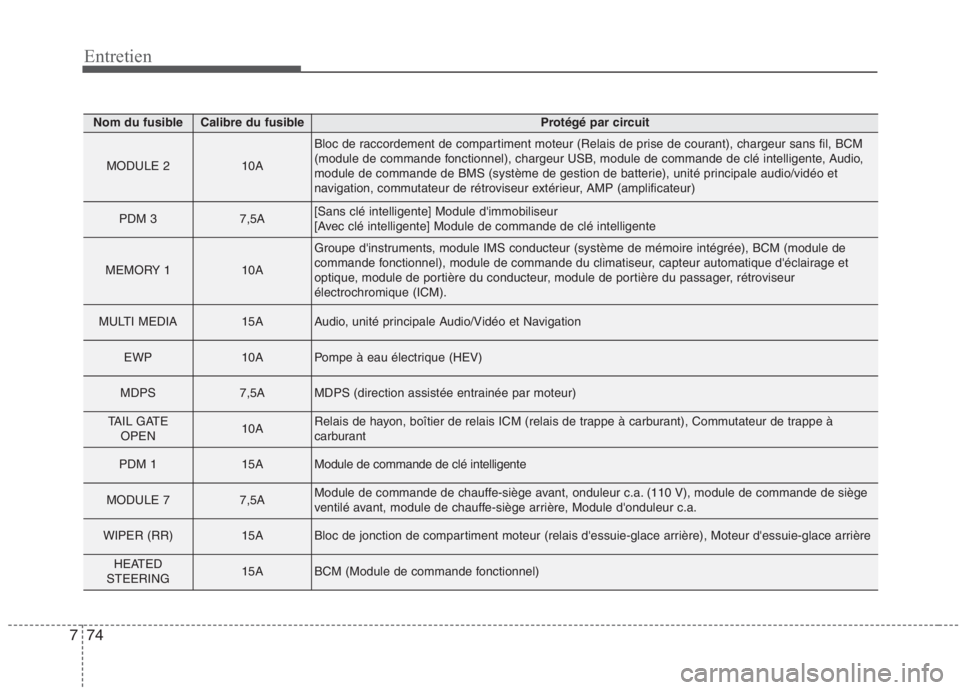

Nom du fusibleCalibre du fusibleProtégé par circuit
MODULE 210A
Bloc de raccordement de compartiment moteur (Relais de prise de courant), chargeur sans fil, BCM
(module de commande fonctionnel), chargeur USB, module de commande de clé intelligente, Audio,
module de commande de BMS (système de gestion de batterie), unité principale audio/vidéo et
navigation, commutateur de rétroviseur extérieur, AMP (amplificateur)
PDM 37,5A[Sans clé intelligente] Module d'immobiliseur
[Avec clé intelligente] Module de commande de clé intelligente
MEMORY 110A
Groupe d'instruments, module IMS conducteur (système de mémoire intégrée), BCM (module de
commande fonctionnel), module de commande du climatiseur, capteur automatique d'éclairage et
optique, module de portière du conducteur, module de portière du passager, rétroviseurélectrochromique (ICM).
MULTI MEDIA15AAudio, unité principale Audio/Vidéo et Navigation
EWP10APompe à eau électrique (HEV)
MDPS7,5AMDPS (direction assistée entrainée par moteur)
TAIL GATE
OPEN10ARelais de hayon, boîtier de relais ICM (relais de trappe à carburant), Commutateur de trappe à
carburant
PDM 115AModule de commande de clé intelligente
MODULE 77,5AModule de commande de chauffe-siège avant, onduleur c.a. (110 V), module de commande de siège
ventilé avant, module de chauffe-siège arrière, Module d'onduleur c.a.
WIPER (RR)15ABloc de jonction de compartiment moteur (relais d'essuie-glace arrière), Moteur d'essuie-glace arrière
HEATED
STEERING15ABCM (Module de commande fonctionnel)

777
Entretien

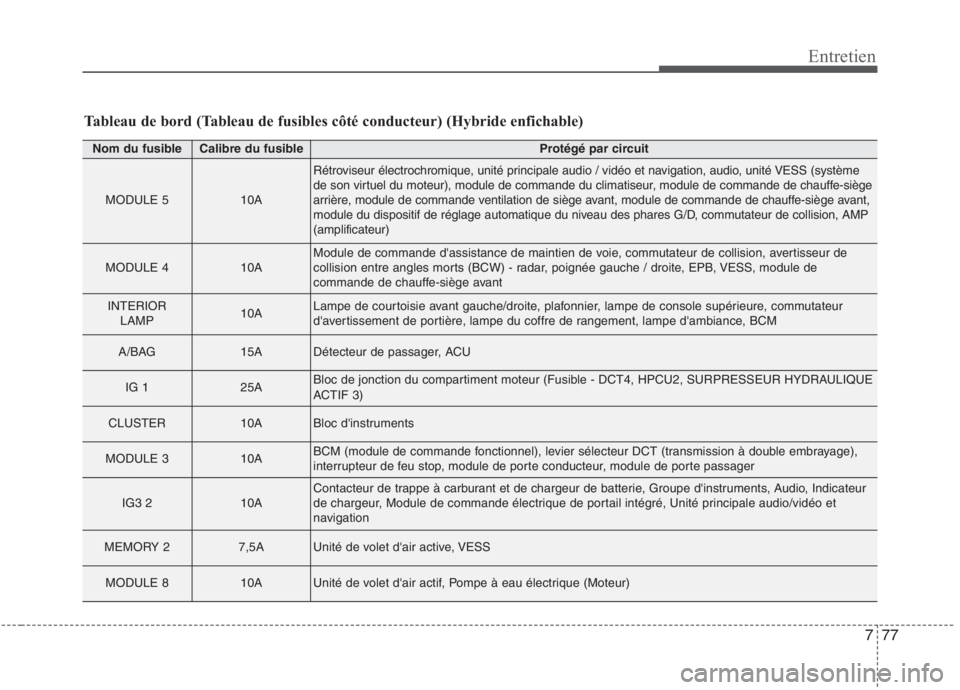

Tableau de bord (Tableau de fusibles côté conducteur) (Hybride enfichable)
Nom du fusibleCalibre du fusibleProtégé par circuit
MODULE 510A
Rétroviseur électrochromique, unité principale audio / vidéo et navigation, audio, unité VESS (système
de son virtuel du moteur), module de commande du climatiseur, module de commande de chauffe-siège
arrière, module de commande ventilation de siège avant, module de commande de chauffe-siège avant,
module du dispositif de réglage automatique du niveau des phares G/D, commutateur de collision, AMP(amplificateur)
MODULE 410AModule de commande d'assistance de maintien de voie, commutateur de collision, avertisseur de
collision entre angles morts (BCW) - radar, poignée gauche / droite, EPB, VESS, module de
commande de chauffe-siège avant
INTERIORLAMP10ALampe de courtoisie avant gauche/droite, plafonnier, lampe de console supérieure, commutateur
d'avertissement de portière, lampe du coffre de rangement, lampe d'ambiance, BCM
A/BAG15ADétecteur de passager, ACU
IG 125ABloc de jonction du compartiment moteur (Fusible - DCT4, HPCU2, SURPRESSEUR HYDRAULIQUE
ACTIF 3)
CLUSTER10ABloc d'instruments
MODULE 310ABCM (module de commande fonctionnel), levier sélecteur DCT (transmission à double embrayage),
interrupteur de feu stop, module de porte conducteur, module de porte passager
IG3 210AContacteur de trappe à carburant et de chargeur de batterie, Groupe d'instruments, Audio, Indicateur
de chargeur, Module de commande électrique de portail intégré, Unité principale audio/vidéo et
navigation
MEMORY 27,5AUnité de volet d'air active, VESS
MODULE 810AUnité de volet d'air actif, Pompe à eau électrique (Moteur)

78
7
Entretien

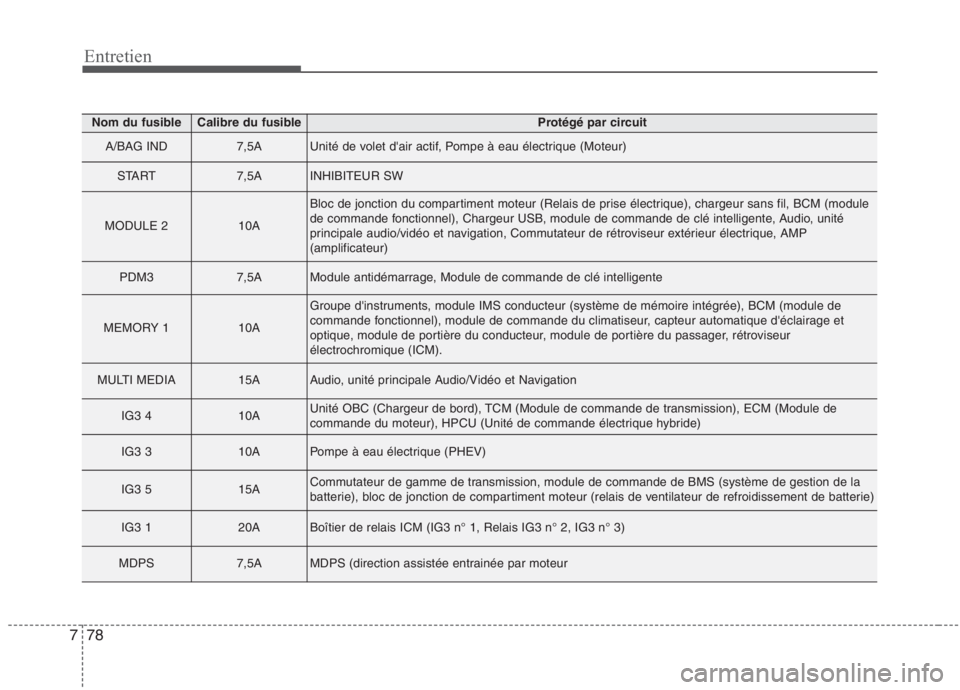

Nom du fusibleCalibre du fusibleProtégé par circuit
A/BAG IND7,5AUnité de volet d'air actif, Pompe à eau électrique (Moteur)
START7,5AINHIBITEUR SW
MODULE 210A
Bloc de jonction du compartiment moteur (Relais de prise électrique), chargeur sans fil, BCM (module
de commande fonctionnel), Chargeur USB, module de commande de clé intelligente, Audio, unité
principale audio/vidéo et navigation, Commutateur de rétroviseur extérieur électrique, AMP(amplificateur)
PDM37,5AModule antidémarrage, Module de commande de clé intelligente
MEMORY 110A
Groupe d'instruments, module IMS conducteur (système de mémoire intégrée), BCM (module de
commande fonctionnel), module de commande du climatiseur, capteur automatique d'éclairage et
optique, module de portière du conducteur, module de portière du passager, rétroviseurélectrochromique (ICM).
MULTI MEDIA15AAudio, unité principale Audio/Vidéo et Navigation
IG3 410AUnité OBC (Chargeur de bord), TCM (Module de commande de transmission), ECM (Module de
commande du moteur), HPCU (Unité de commande électrique hybride)
IG3 310APompe à eau électrique (PHEV)
IG3 515ACommutateur de gamme de transmission, module de commande de BMS (système de gestion de la
batterie), bloc de jonction de compartiment moteur (relais de ventilateur de refroidissement de batterie)
IG3 120ABoîtier de relais ICM (IG3 n° 1, Relais IG3 n° 2, IG3 n° 3)
MDPS7,5AMDPS (direction assistée entrainée par moteur
