TPMS Lancia Delta 2012 Instructieboek (in Dutch)

WEGWIJS IN UW AUTO7
1
Dashboard ................................................................ 8
Instrumentenpaneel .................................................. 9
Display ..................................................................... 23
Menuopties ............................................................... 28
Tripcomputer ............................................................ 38
Symbolen .................................................................. 40
Lancia Code-systeem ................................................ 41
De sleutels ................................................................ 42
Diefstalalarm ............................................................ 46
Start-/contactslot ...................................................... 49
Zitplaatsen ............................................................... 50
Hoofdsteunen ........................................................... 53
Stuur ........................................................................ 54
Spiegels .................................................................... 54
Klimaatregeling ........................................................ 56
Handbediende airconditioning .................................. 57
Automatische airconditioning met
gescheiden regeling ................................................... 59
Buitenverlichting ...................................................... 65
Ruiten reinigen ......................................................... 68
Cruise Control .......................................................... 71
Interieurverlichting ................................................... 73
Bedieningsknoppen ................................................... 75Brandstoftoevoeronderbreking .................................. 78
Interieuruitrusting .................................................... 79
Opendak ................................................................... 84
Portieren ................................................................... 87
Ruitbediening ........................................................... 90
Bagageruimte ............................................................ 94
Motorkap .................................................................. 100
Imperiaal/skidrager .................................................. 102
Koplampen ............................................................... 103
DST-systeem ............................................................. 105
SPORT-functie .......................................................... 105
Reactive Suspension System ...................................... 107
Driving Advisor ........................................................ 108
ESP 2-systeem .......................................................... 114
Start&Stop-systeem .................................................. 121
EOBD-systeem .......................................................... 126
Elektrische stuurbekrachtiging “Dualdrive” .............. 127
TPMS-systeem .......................................................... 129
Parkeersensoren ........................................................ 133
Magic Parking .......................................................... 136
Inbouwvoorbereiding voor autoradio ........................ 150
Elektrische/elektronische systemen monterei ............ 151
Tanken ..................................................................... 152
Bescherming van het milieu ...................................... 154

WEGWIJS IN UW AUTO17
1
Storing parkeersensoren
(voor bepaalde uitvoeringen/markten)
Het lampje (of het symbool op het display) gaat branden bij een
storing in de parkeersensoren. Op het display verschijnt de bij-
behorende melding.
Storing bandenspanning-controlesysteem
(voor bepaalde uitvoeringen/markten)
Het lampje (of het symbool op het display) gaat branden als er
een storing is in het controlesysteem voor de bandenspanning
TPMS (voor bepaalde uitvoeringen/markten).
Als er een of meer wielen zonder sensor gemonteerd zijn, gaat
het lampje op het instrumentenpaneel branden totdat de oor-
spronkelijke situatie weer is hersteld. Op het display verschijnt
de bijbehorende melding.
OPMERKING Als een van bovenstaande storingen wordt
geconstateerd, wendt u dan zo snel mogelijk tot het Lancia Ser-
vicenetwerk.
Storing AFS-systeem
Het lampje (of het symbool op het display) gaat branden als er
een storing is in het AFS-systeem (zie de paragraaf “Koplam-
pen” in dit hoofdstuk). Op het display verschijnt de bijbehorende
melding.
Stuurkoerscorrectie niet beschikbaar
Het lampje (of het symbool op het display) gaat branden als
het systeem voor stuurkoerscorrectie niet beschikbaar is. Op het
display verschijnt de bijbehorende melding.Reiniging van roetfilter (DPF) bezig
(alleen Multijet-uitvoeringen met DPF)
(geel)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje doven. Het
lampje gaat constant branden om de bestuurder er op te wijzen
dat het DPF-systeem het regeneratieproces moet uitvoeren om
de verzadiging met verontreinigende stoffen (partikels) te ver-
helpen.
Het lampje gaat niet bij iedere regeneratie van het roetfilter bran-
den, maar alleen als de rijomstandigheden vereisen dat de be-
stuurder er op attent wordt gemaakt. Om het lampje te laten do-
ven moet de auto doorrijden, totdat het regeneratieproces is vol-
tooid.
Dit duurt gemiddeld 15 minuten. De optimale omstandigheden
om het proces te voltooien, worden bereikt wanneer de auto
60 km/h rijdt bij een toerental boven 2000 toeren/min. Het
branden van het lampje duidt niet op een defect aan de auto.
Het is dus niet nodig om de auto naar de garage te brengen. Als
het lampje gaat branden, verschijnt op het display een bijbe-
horende melding (voor bepaalde uitvoeringen/markten).
h

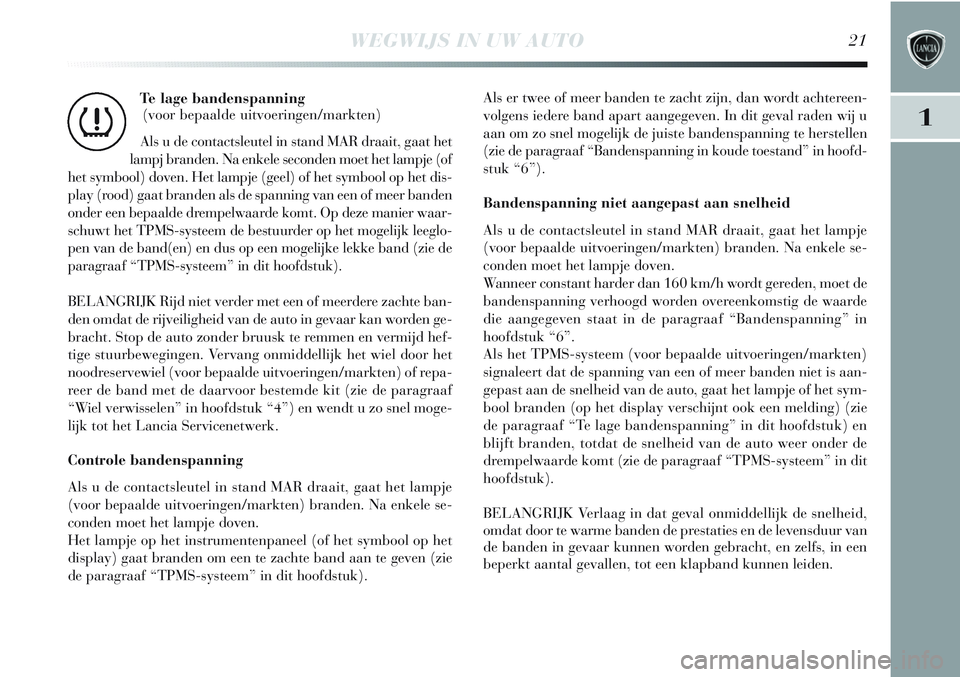

WEGWIJS IN UW AUTO21
1
Te lage bandenspanning
(voor bepaalde uitvoeringen/markten)
Als u de contactsleutel in stand MAR draait, gaat het
lampj branden. Na enkele seconden moet het lampje (of
het symbool) doven. Het lampje (geel) of het symbool op het dis-
play (rood) gaat branden als de spanning van een of meer banden
onder een bepaalde drempelwaarde komt. Op deze manier waar-
schuwt het TPMS-systeem de bestuurder op het mogelijk leeglo-
pen van de band(en) en dus op een mogelijke lekke band (zie de
paragraaf “TPMS-systeem” in dit hoofdstuk).
BELANGRIJK Rijd niet verder met een of meerdere zachte ban-
den omdat de rijveiligheid van de auto in gevaar kan worden ge-
bracht. Stop de auto zonder bruusk te remmen en vermijd hef-
tige stuurbewegingen. Vervang onmiddellijk het wiel door het
noodreservewiel (voor bepaalde uitvoeringen/markten) of repa-
reer de band met de daarvoor bestemde kit (zie de paragraaf
“Wiel verwisselen” in hoofdstuk “4”) en wendt u zo snel moge-
lijk tot het Lancia Servicenetwerk.
Controle bandenspanning
Als u de contactsleutel in stand MAR draait, gaat het lampje
(voor bepaalde uitvoeringen/markten) branden. Na enkele se-
conden moet het lampje doven.
Het lampje op het instrumentenpaneel (of het symbool op het
display) gaat branden om een te zachte band aan te geven (zie
de paragraaf “TPMS-systeem” in dit hoofdstuk).
n
Als er twee of meer banden te zacht zijn, dan wordt achtereen-
volgens iedere band apart aangegeven. In dit geval raden wij u
aan om zo snel mogelijk de juiste bandenspanning te herstellen
(zie de paragraaf “Bandenspanning in koude toestand” in hoofd-
stuk “6”).
Bandenspanning niet aangepast aan snelheid
Als u de contactsleutel in stand MAR draait, gaat het lampje
(voor bepaalde uitvoeringen/markten) branden. Na enkele se-
conden moet het lampje doven.
Wanneer constant harder dan 160 km/h wordt gereden, moet de
bandenspanning verhoogd worden overeenkomstig de waarde
die aangegeven staat in de paragraaf “Bandenspanning” in
hoofdstuk “6”.
Als het TPMS-systeem (voor bepaalde uitvoeringen/markten)
signaleert dat de spanning van een of meer banden niet is aan-
gepast aan de snelheid van de auto, gaat het lampje of het sym-
bool branden (op het display verschijnt ook een melding) (zie
de paragraaf “Te lage bandenspanning” in dit hoofdstuk) en
blijft branden, totdat de snelheid van de auto weer onder de
drempelwaarde komt (zie de paragraaf “TPMS-systeem” in dit
hoofdstuk).
BELANGRIJK Verlaag in dat geval onmiddellijk de snelheid,
omdat door te warme banden de prestaties en de levensduur van
de banden in gevaar kunnen worden gebracht, en zelfs, in een
beperkt aantal gevallen, tot een klapband kunnen leiden.

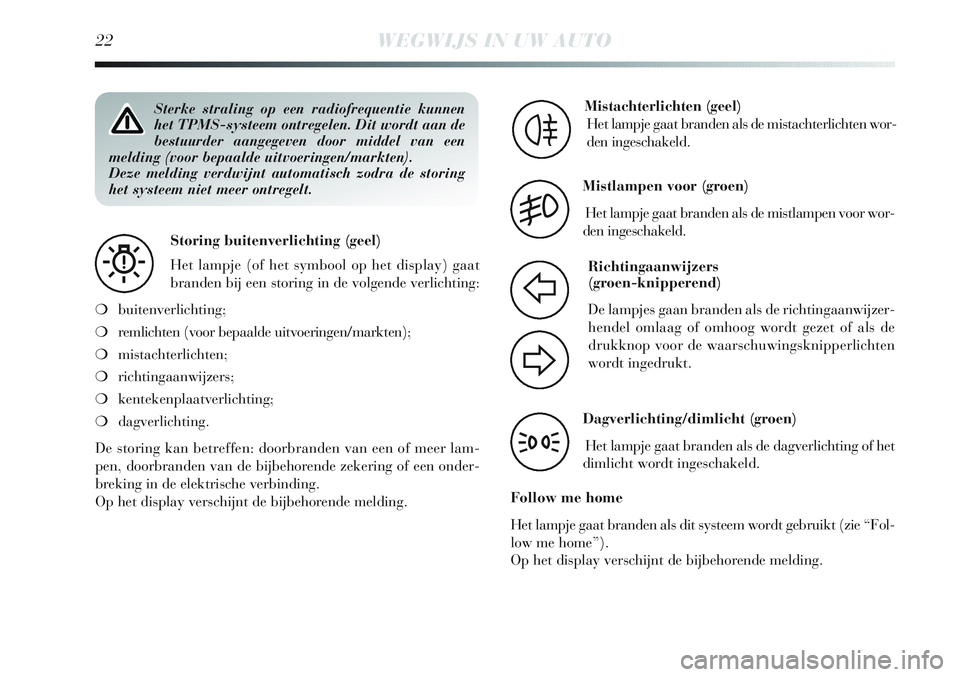

22WEGWIJS IN UW AUTO
Sterke straling op een radiofrequentie kunnen
het TPMS-systeem ontregelen. Dit wordt aan de
bestuurder aangegeven door middel van een
melding (voor bepaalde uitvoeringen/markten).
Deze melding verdwijnt automatisch zodra de storing
het systeem niet meer ontregelt.
Storing buitenverlichting (geel)
Het lampje (of het symbool op het display) gaat
branden bij een storing in de volgende verlichting:
❍buitenverlichting;
❍remlichten (voor bepaalde uitvoeringen/markten);
❍mistachterlichten;
❍richtingaanwijzers;
❍kentekenplaatverlichting;
❍dagverlichting.
De storing kan betreffen: doorbranden van een of meer lam-
pen, doorbranden van de bijbehorende zekering of een onder-
breking in de elektrische verbinding.
Op het display verschijnt de bijbehorende melding.
W
Mistachterlichten (geel)
Het lampje gaat branden als de mistachterlichten wor-
den ingeschakeld.
4
Mistlampen voor (groen)
Het lampje gaat branden als de mistlampen voor wor-
den ingeschakeld.
5
Richtingaanwijzers
(groen-knipperend)
De lampjes gaan branden als de richtingaanwijzer-
hendel omlaag of omhoog wordt gezet of als de
drukknop voor de waarschuwingsknipperlichten
wordt ingedrukt.
F
D
Dagverlichting/dimlicht (groen)
Het lampje gaat branden als de dagverlichting of het
dimlicht wordt ingeschakeld.
Follow me home
Het lampje gaat branden als dit systeem wordt gebruikt (zie “Fol-
low me home”).
Op het display verschijnt de bijbehorende melding.
3

WEGWIJS IN UW AUTO129
1
BELANGRIJK De benodigde stuurkracht kan toenemen bij lang-
durige parkeermanoeuvres; dit is een normaal verschijnsel om
oververhitting van de motor voor de stuurbekrachtiging te voor-
komen. In deze situatie zijn er geen reparaties vereist. Als u de
auto een volgende keer weer gebruikt, zal de stuurbekrachtiging
weer normaal werken.
Zet altijd de motor uit en verwijder de contact-
sleutel uit het contactslot, waardoor het stuur-
wiel wordt vergrendeld, voordat er onderhouds-
werkzaamheden worden uitgevoerd, vooral als de auto
met de wielen los van de grond staat. Als dit niet moge-
lijk is (als de sleutel in stand MAR moet staan of de
motor moet draaien), moet de hoofdzekering van de
elektrische stuurbekrachtiging worden verwijderd.
TPMS-SYSTEEM
(Tyre Pressure Monitoring System)
(voor bepaalde uitvoeringen/markten)
De auto kan zijn uitgerust met een controlesysteem voor de ban-
denspanning TPMS (Tyre Pressure Monitoring System). Dit sys-
teem bestaat uit een sensor die op radiogolven werkt, in de velg
van elk wiel. Deze sensor stuurt informatie over de spanning van
iedere band naar de regeleenheid.
AANWIJZINGEN VOOR HET GEBRUIK VAN HET TPMS
Storingsmeldingen worden niet opgeslagen en worden dus niet
aangegeven als de motor wordt uitgezet en vervolgens weer wordt
gestart. Als de storingen blijven bestaan, stuurt de regeleenheid
de betreffende meldingen pas naar het instrumentenpaneel als
de auto een korte tijd rijdt.

130WEGWIJS IN UW AUTO
Het TPMS is niet in staat om te waarschuwen
voor een plotselinge vermindering van de ban-
denspanning (bijvoorbeeld bij een klapband).
Zet in dat geval de auto stil door voorzichtig te remmen
en maak daarbij geen plotselinge stuurbewegingen.
Het vervangen van de normale banden door win-
terbanden en omgekeerd, vereist ook een aan-
passing van het TPMS, die uitsluitend door het
Lancia Servicenetwerk mag worden uitgevoerd.
Het TPMS vereist het gebruik van speciale appa-
ratuur. Raadpleeg het Lancia Servicenetwerk
over de accessoires die geschikt zijn voor het sys-
teem (wielen, wieldeksels enz.). Het gebruik van andere
accessoires kan de normale werking van het systeem
verhinderen.
De bandenspanning kan variëren afhankelijk
van de buitentemperatuur. Het TPMS kan tijde-
lijk een te lage bandenspanning signaleren.
Controleer in dat geval de bandenspanning bij koude
banden en herstel, indien nodig, de juiste spanning.

WEGWIJS IN UW AUTO131
1Als de auto is uitgerust met het TPMS, moet bij
het demonteren van een band, ook het rubber van
het ventiel vervangen worden. Wendt u tot het
Lancia Servicenetwerk.
Als de auto is uitgerust met het TPMS, moeten
bij het monteren/demonteren van de banden
en/of velgen speciale voorzorgsmaatregelen in
acht worden genomen. Om te voorkomen dat de senso-
ren beschadigen of verkeerd gemonteerd worden, mogen
de banden en/of de velgen uitsluitend door gespeciali-
seerd personeel vervangen worden. Wendt u tot het
Lancia Servicenetwerk.
Sterke straling op een radiofrequentie kan het
TPMS-systeem ontregelen. Dit wordt aan de
bestuurder aangegeven door het brandende
lampje
nof het symbool op het instrumentenpaneel en
het verschijnen van een melding op het display. Deze
melding verdwijnt automatisch zodra de storing het
systeem niet meer ontregelt.

195/55 R16-91VXL
205/55 R16-91V
225/45 R17-91W
225/40 R18-92W
205/55 R16-91V
125/90 R15-96
2,7 2,5
2,7 2,5
2,7/2,8 (*) 2,5
2,9/3,1 (*) 2,7
270TECHNISCHE GEGEVENS
2,4 2,2
2,4 2,2
2,4 2,2
2,6 2,4
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de bandenspanning nog-
maals als de banden koud zijn.
Bij winterbanden moet de in de tabel aangegeven waarde van de standaard gemonteerde banden met 0,2 bar verhoogd worden.
Bij rijden met snelheden boven 160 km/h moet de bandenspanning worden verhoogd tot de waarden voor volle belading.
Het TPMS-systeem is niet leverbaar voor de bandenmaat 195/55 R16 91V BANDENSPANNING IN KOUDE TOESTAND (bar)
2,2
4,2
Bandenmaat Bandenspanning
WIEL/NOODRESERVEWIELBandenmaat STANDAARD BANDEN
Bij gemiddelde belading Volbeladen
Voor Achter Voor Achter
(*) Uitvoeringen 1.9 Twin Turbo Multijet en 2.0 Multijet

290ALFABETISCH REGISTER
Snelle bandenreparatieset
“Fix&Go Automatic” ............. 192
SPORT-functie ......................... 105
Start&Stop (systeem)............... 121
Start-/contactslot ..................... 49
Startblokkering Lancia CODE .. 41
Starten en rijden...................... 177
Stekkerdoos............................. 83
Stuurinrichting ........................ 265
Stuurslot .................................. 49
Stuurwiel ................................. 54
Symbolen ................................. 40
Tanken................................... 151
Technische gegevens ................ 257
TPMS (systeem)...................... 129
Transmissie .............................. 264
Trekken van aanhangers .......... 185
Tripcomputer ........................... 38
TTC-systeem ........................... 118
Veiligheid................................ 155
Veiligheidsgordels .................... 156
Velgen
– verklaring van
velgencodering .................... 268
Verlichting dashboardkastje
(gloeilamp vervangen) ........... 218
Verlichting zonneklepspiegel
(gloeilamp vervangen) ........... 218
Versnellingsbak (gebruik) ........ 182
Vloeistoffen en smeermiddelen .. 277
Vullingstabel ............................ 275
Waarschuwings-
knipperlichten ....................... 76
Wegwijs in uw auto .................. 7
Wiel verwisselen ....................... 199
Wielen ..................................... 266
Wielophanging ......................... 265
– Reactive Suspension System .. 107 Rim Protector (banden) ........... 268
Roetfilter (DPF) ....................... 154
Rubber slangen........................ 250
Ruitbediening .......................... 90
Ruiten (reinigen) ...................... 255
Ruitensproeiers ........................ 68
Ruitenwissers
– bediening ............................ 68
– ruitensproeiers..................... 252
– wisserbladen....................... 251
Safe lock ................................. 45
SBR-systeem ............................ 157
Sensor automatische koplampen
(schemersensor)..................... 66
Slepen van de auto ................... 227
Sleutels .................................... 42
Sneeuwkettingen ...................... 187
Snelheid (maximum) ............... 272
