stop start Lancia Delta 2012 Instrukcja obsługi (in Polish)

POZNAWANIE SAMOCHODU123
11
PRZYPADKI PONOWNEGO
URUCHOMIENIA SILNIKA
Aby osiągnąć komfort, ograniczyć emisję zanieczyszczeń i z
powodów związanych z bezpieczeństwem, silnik może uru-
chomić się ponownie automatycznie bez żadnego działania ze
strony kierowcy, jeżeli rozpoznane zostaną niektóre przypad-
ki, między innymi gdy:
❍akumulator jest niewystarczająco naładowany;
❍zredukowane jest podciśnienie układu hamulcowego, na
przykład w następstwie kilkukrotnego naciśnięcia na pe-
dał hamulca;
❍samochód jest w ruchu (na przykład w przypadku jazdy
na drodze pochyłej);
❍silnika jest wyłączony poprzez system Start&Stop powy-
żej około 3 minut;
❍w przypadku wersji wyposażonych w automatyczną kli-
matyzację dwustrefową (dla wersji/rynków, gdzie prze-
widziano), w celu umożliwienia osiągnięcia odpowiednie-
go poziomu komfortu cieplnego lub włączenia funkcji
MAX-DEF.
Przy włączonym biegu ponowne automatyczne uruchomie-
nie silnika możliwe jest tylko po naciśnięciu do oporu peda-
łu sprzęgła.
Operacja sygnalizowana jest kierowcy przez wyświetlenie ko-
munikatu na wyświetlaczu i – dla wersji/rynków, gdzie prze-
widziano – miganie symbolu U.Uwagi
Jeżeli sprzęgło nie zostanie naciśnięte po upływie około 3 mi-
nut od zgaszenia silnika, ponowne uruchomienie silnika moż-
liwe będzie wyłącznie przy użyciu kluczyka w wyłączniku za-
płonu.
W razie przypadkowego wyłączenia silnika, spowodowane-
go na przykład gwałtownym zwolnieniem pedału sprzęgła
przy włączonym biegu, jeżeli system Start&Stop jest aktyw-
ny, możliwe jest ponowne uruchomienie silnika przez naciś-
nięcie do oporu pedału sprzęgła lub ustawienie skrzyni bie-
gów na luzie.
FUNKCJA BEZPIECZEŃSTWA
W przypadku wyłączenia silnika za pomocą systemu Start&Stop,
jeżeli kierowca odepnie pas bezpieczeństwa i otworzy drzwi po swo-
jej stronie lub po stronie pasażera, ponowne uruchomienie silnika
jest możliwe tylko za pomocą kluczyka w wyłączniku zapłonu.
Ten przypadek sygnalizowany jest kierowcy zarówno za po-
mocą brzęczyka jak i przez miganie symbolu Una wyświet-
laczu (w niektórych wersjach jednocześnie wyświetli się ko-
munikat).

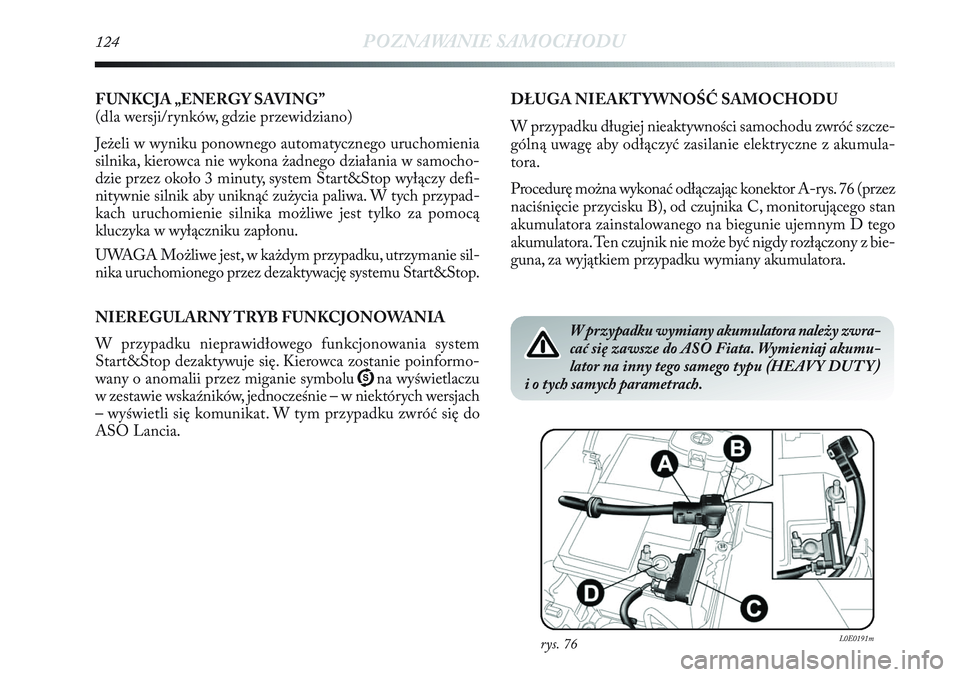

124POZNAWANIE SAMOCHODU
FUNKCJA „ENERGY SAVING”
(dla wersji/rynków, gdzie przewidziano)
Jeżeli w wyniku ponownego automatycznego uruchomienia
silnika, kierowca nie wykona żadnego działania w samocho-
dzie przez około 3 minuty, system Start&Stop wyłączy defi-
nitywnie silnik aby uniknąć zużycia paliwa. W tych przypad-
kach uruchomienie silnika możliwe jest tylko za pomocą
kluczyka w wyłączniku zapłonu.
UWAGA Możliwe jest, w każdym przypadku, utrzymanie sil-
nika uruchomionego przez dezaktywację systemu Start&Stop.
NIEREGULARNY TRYB FUNKCJONOWANIA
W przypadku nieprawidłowego funkcjonowania system
Start&Stop dezaktywuje się. Kierowca zostanie poinformo-
wany o anomalii przez miganie symbolu Una wyświetlaczu
w zestawie wskaźników, jednocześnie – w niektórych wersjach
– wyświetli się komunikat. W tym przypadku zwróć się do
ASO Lancia.DŁUGA NIEAKTYWNOŚĆ SAMOCHODU
W przypadku długiej nieaktywności samochodu zwróć szcze-
gólną uwagę aby odłączyć zasilanie elektryczne z akumula-
tora.
Procedurę można wykonać odłączając konektor A-rys. 76 (przez
naciśnięcie przycisku B), od czujnika C, monitorującego stan
akumulatora zainstalowanego na biegunie ujemnym D tego
akumulatora. Ten czujnik nie może być nigdy rozłączony z bie-
guna, za wyjątkiem przypadku wymiany akumulatora.
W przypadku wymiany akumulatora należy zwra-
cać się zawsze do ASO Fiata. Wymieniaj akumu-
lator na inny tego samego typu (HEAVY DUT Y )
i o tych samych parametrach.
rys. 76L0E0191m

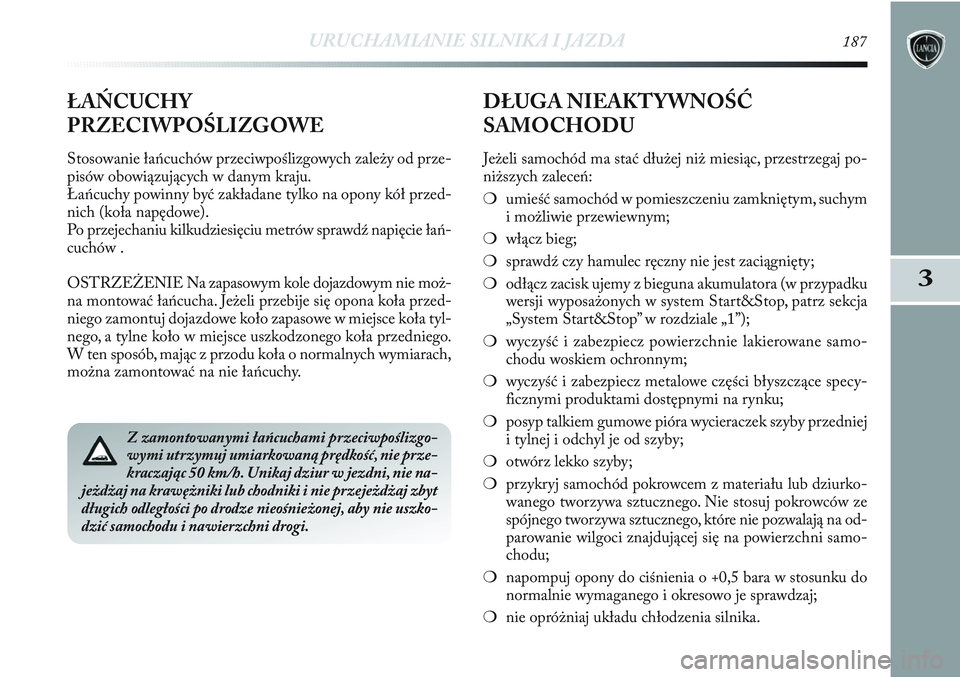

URUCHAMIANIE SILNIKA I JAZDA187
3
Z zamontowanymi łańcuchami przeciwpoślizgo-
wymi utrzymuj umiarkowaną prędkość, nie prze-
kraczając 50 km/h. Unikaj dziur w jezdni, nie na-
jeżdżaj na krawężniki lub chodniki i nie przejeżdżaj zbyt
długich odległości po drodze nieośnieżonej, aby nie uszko-
dzić samochodu i nawierzchni drogi.
ŁAŃCUCHY
PRZECIWPOŚLIZGOWE
Stosowanie łańcuchów przeciwpoślizgowych zależy od prze-
pisów obowiązujących w danym kraju.
Łańcuchy powinny być zakładane tylko na opony kół przed-
nich (koła napędowe).
Po przejechaniu kilkudziesięciu metrów sprawdź napięcie łań-
cuchów .
OSTRZEŻENIE Na zapasowym kole dojazdowym nie moż-
na montować łańcucha. Jeżeli przebije się opona koła przed-
niego zamontuj dojazdowe koło zapasowe w miejsce koła tyl-
nego, a tylne koło w miejsce uszkodzonego koła przedniego.
W ten sposób, mając z przodu koła o normalnych wymiarach,
można zamontować na nie łańcuchy.
DŁUGA NIEAKTYWNOŚĆ
SAMOCHODU
Jeżeli samochód ma stać dłużej niż miesiąc, przestrzegaj po-
niższych zaleceń:
❍umieść samochód w pomieszczeniu zamkniętym, suchym
i możliwie przewiewnym;
❍włącz bieg;
❍sprawdź czy hamulec ręczny nie jest zaciągnięty;
❍odłącz zacisk ujemy z bieguna akumulatora (w przypadku
wersji wyposażonych w system Start&Stop, patrz sekcja
„System Start&Stop” w rozdziale „1”);
❍wyczyść i zabezpiecz powierzchnie lakierowane samo-
chodu woskiem ochronnym;
❍wyczyść i zabezpiecz metalowe części błyszczące specy-
ficznymi produktami dostępnymi na rynku;
❍posyp talkiem gumowe pióra wycieraczek szyby przedniej
i tylnej i odchyl je od szyby;
❍otwórz lekko szyby;
❍przykryj samochód pokrowcem z materiału lub dziurko-
wanego tworzywa sztucznego. Nie stosuj pokrowców ze
spójnego tworzywa sztucznego, które nie pozwalają na od-
parowanie wilgoci znajdującej się na powierzchni samo-
chodu;
❍napompuj opony do ciśnienia o +0,5 bara w stosunku do
normalnie wymaganego i okresowo je sprawdzaj;
❍nie opróżniaj układu chłodzenia silnika.

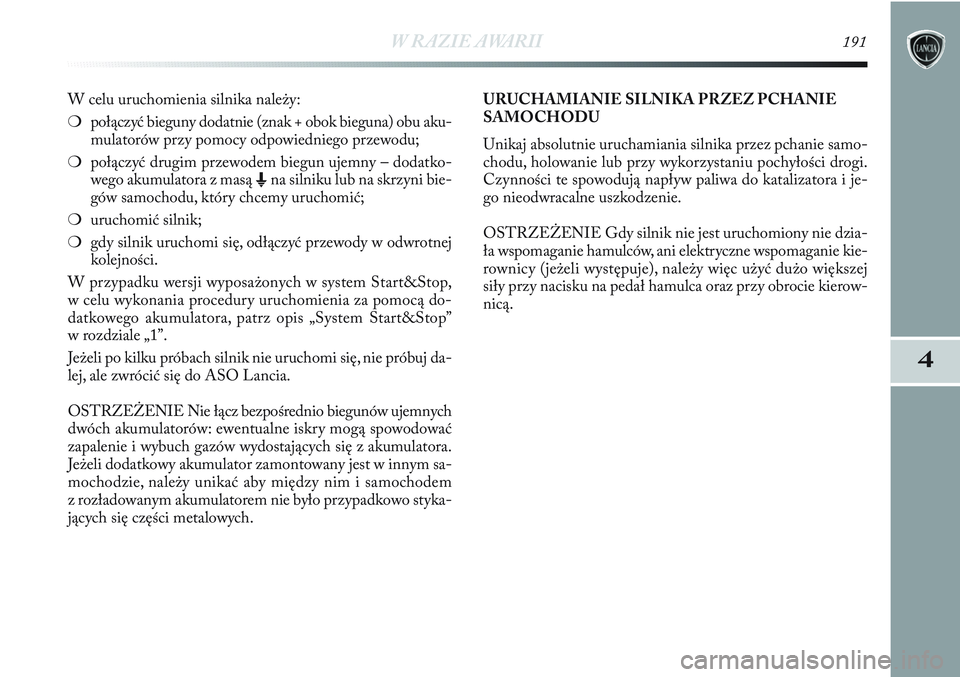

W RAZIE AWARII191
4
W celu uruchomienia silnika należy:
❍połączyć bieguny dodatnie (znak + obok bieguna) obu aku-
mulatorów przy pomocy odpowiedniego przewodu;
❍połączyć drugim przewodem biegun ujemny – dodatko-
wego akumulatora z masą E
na silniku lub na skrzyni bie-
gów samochodu, który chcemy uruchomić;
❍uruchomić silnik;
❍gdy silnik uruchomi się, odłączyć przewody w odwrotnej
kolejności.
W przypadku wersji wyposażonych w system Start&Stop,
w celu wykonania procedury uruchomienia za pomocą do-
datkowego akumulatora, patrz opis „System Start&Stop”
w rozdziale „1”.
Jeżeli po kilku próbach silnik nie uruchomi się, nie próbuj da-
lej, ale zwrócić się do ASO Lancia.
OSTRZEŻENIE Nie łącz bezpośrednio biegunów ujemnych
dwóch akumulatorów: ewentualne iskry mogą spowodować
zapalenie i wybuch gazów wydostających się z akumulatora.
Jeżeli dodatkowy akumulator zamontowany jest w innym sa-
mochodzie, należy unikać aby między nim i samochodem
z rozładowanym akumulatorem nie było przypadkowo styka-
jących się części metalowych.URUCHAMIANIE SILNIKA PRZEZ PCHANIE
SAMOCHODU
Unikaj absolutnie uruchamiania silnika przez pchanie samo-
chodu, holowanie lub przy wykorzystaniu pochyłości drogi.
Czynności te spowodują napływ paliwa do katalizatora i je-
go nieodwracalne uszkodzenie.
OSTRZEŻENIE Gdy silnik nie jest uruchomiony nie dzia-
ła wspomaganie hamulców, ani elektryczne wspomaganie kie-
rownicy (jeżeli występuje), należy więc użyć dużo większej
siły przy nacisku na pedał hamulca oraz przy obrocie kierow-
nicą.

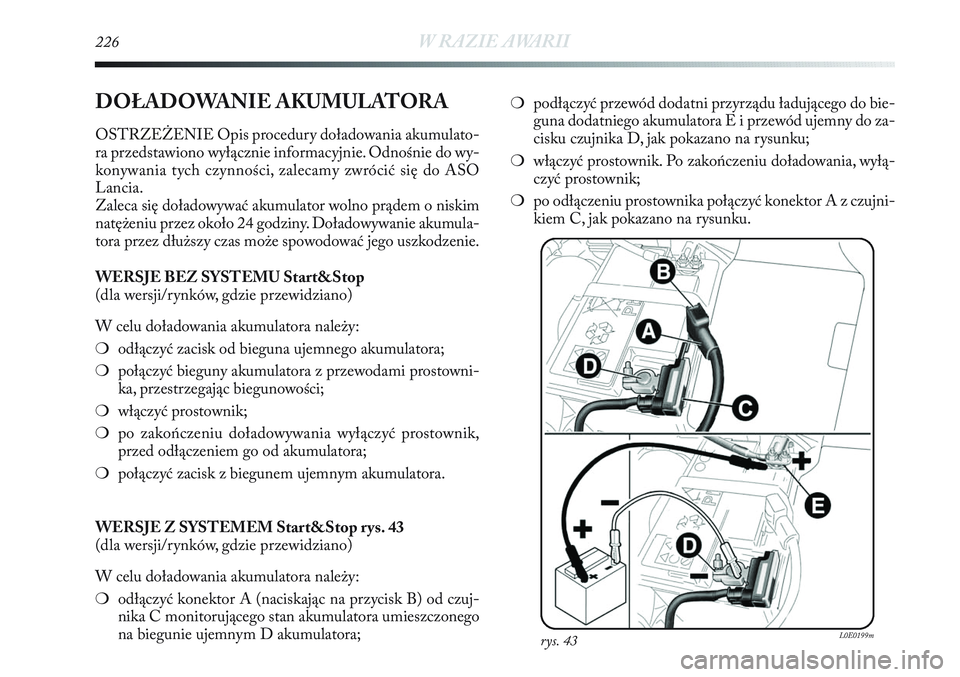

226W RAZIE AWARII
DOŁADOWANIE AKUMULATORA
OSTRZEŻENIE Opis procedury doładowania akumulato-
ra przedstawiono wyłącznie informacyjnie. Odnośnie do wy-
konywania tych czynności, zalecamy zwrócić się do ASO
Lancia.
Zaleca się doładowywać akumulator wolno prądem o niskim
natężeniu przez około 24 godziny. Doładowywanie akumula-
tora przez dłuższy czas może spowodować jego uszkodzenie.
WERSJE BEZ SYSTEMU Start&Stop
(dla wersji/rynków, gdzie przewidziano)
W celu doładowania akumulatora należy:
❍odłączyć zacisk od bieguna ujemnego akumulatora;
❍połączyć bieguny akumulatora z przewodami prostowni-
ka, przestrzegając biegunowości;
❍włączyć prostownik;
❍po zakończeniu doładowywania wyłączyć prostownik,
przed odłączeniem go od akumulatora;
❍połączyć zacisk z biegunem ujemnym akumulatora.
WERSJE Z SYSTEMEM Start&Stop rys. 43
(dla wersji/rynków, gdzie przewidziano)
W celu doładowania akumulatora należy:
❍odłączyć konektor A (naciskając na przycisk B) od czuj-
nika C monitorującego stan akumulatora umieszczonego
na biegunie ujemnym D akumulatora;❍podłączyć przewód dodatni przyrządu ładującego do bie-
guna dodatniego akumulatora E i przewód ujemny do za-
cisku czujnika D, jak pokazano na rysunku;
❍włączyć prostownik. Po zakończeniu doładowania, wyłą-
czyć prostownik;
❍po odłączeniu prostownika połączyć konektor A z czujni-
kiem C, jak pokazano na rysunku.
rys. 43L0E0199m

SPIS TREŚCI289
7
Podłokietnik przedni/tylny ......... 79-81
Podnoszenie samochodu ................ 227
Podnośniki szyb ............................. 90
Podstawa na napoje ........................ 80
Podstawy na butelki/schowki .......... 82
Podświetlenie tablicy rejestracyjnej
(wymiana żarówki) ....................... 214
Poduszki powietrzne
– boczne ....................................... 172
– przednie .................................... 169
Pojemności ..................................... 275
Pokrywa silnika .............................. 103
Popielniczka ................................... 83
Poznawanie samochodu ................. 7
Prędkości maksymalne ................... 272
Przeniesienie napędu ...................... 264
Przewody gumowe ......................... 250
Przyciski sterowania ....................... 75
Przystosowanie do montażu
fotelików Isofix ............................ 166Reactive Suspension System .......... 107
Reflektory ...................................... 103
Rim Protector (opony) ................... 268
Safe lock ......................................... 45
Schowek na przedmioty ................. 79
Schowek na przedmioty ................. 82
Siedzenia ........................................ 50
– czyszczenie ................................ 256
– przednie z regulacją lędźwiową
elektryczną ................................ 51
– przednie z regulacją ręczną ........ 50
– z podgrzewaniem
elektrycznym ............................. 51
Silnik
– dane charakterystyczne ............. 261
– kod identyfikacyjny ................... 260
Sport (funkcja) ............................... 105
Sprawdzanie poziomów ................. 237
Spryskiwacze szyby przedniej ......... 68
Spryskiwacze szyby tylnej ............... 69
Start&Stop (system) ...................... 121
Sygnalizacje wyświetlacza ............... 36
Sygnały świetlne ............................. 67 Obsługa i pielęgnacja ..................... 229
– kontrole okresowe ..................... 235
– obsługa okresowa ...................... 230
– Plan obsługi okresowej .............. 231
– używanie samochodu w trudnych
warunkach ................................. 235
Ochrona środowiska ....................... 154
Opony
– ciśnienie pompowania ............... 270
– na wyposażeniu ......................... 268
– prawidłowy odczyt oznaczenia
opony ........................................ 266
– Rim Protector ........................... 268
– wymiana .................................... 199
– zimowe ..................................... 268
Osiągi ............................................. 272
Oświetlenie bagażnika
(wymiana żarówki) ....................... 217
Pasy bezpieczeństwa ....................... 156
Pilot (kluczyk) ................................ 43

290SPIS TREŚCI
Światła drogowe (sterowanie) ......... 67
– wymiana żarówki ...................... 210
Światła pozycyjne ........................... 67
Światła przeciwmgłowe .................. 76
– funkcja cornering ...................... 66
Światła przeciwmgłowe ............... 66-77
– wymiana żarówki ...................... 213
Światła zewnętrzne ........................ 66
Świece zapłonowe .......................... 261
T.P.M.S. (system) ........................... 129
Tankowanie samochodu ................. 151
Trzecie światło stop
(wymiana żarówki) ....................... 214
Tylne światło przeciwmgłowe ........ 77
– wymiana żarówki ...................... 213
Układ kierowniczy .......................... 265
Uruchamianie i jazda ...................... 177
Uruchamianie silnika ................178-190
Urządzenie zabezpieczające dzieci .. 88
Użycie manualnej skrzyni biegów ... 182Wrazie awarii ................................. 189
Wnętrze ......................................... 256
Wskaźniki ...................................... 9
Wycieraczka szyby tylnej
– pióra wycieraczek ...................... 251
– spryskiwacze ............................. 252
– sterowanie ................................. 69
Wycieraczki szyby przedniej
– pióra wycieraczek ...................... 251
– spryskiwacze ............................. 252
– sterowanie ................................. 68
Wyłącznik zapłonu ......................... 49
Wymiana bezpieczników ................ 219
Wymiana koła ................................ 199
Wymiana żarówki .......................... 206
– żarówka wewnętrzna ................. 215
– żarówka zewnętrzna .................. 210
Wymiary ........................................ 271
Wyposażenie wnętrza ..................... 79 Symbolika ...................................... 40
System ABS ................................... 118
System AFS (światła adaptacyjne) .. 104
System ASR ................................... 116
System DST .................................. 105
System EOBD ............................... 127
System ESP ewolucyjny ................. 114
System Hill Holder ........................ 115
System Lancia CODE ................... 41
System MSR .................................. 116
System S.B.R ................................. 157
System Start&Stop ........................ 121
System T.P.M.S. ............................. 129
System TTC .................................. 118
System wspomagający utrzymanie
pasa ruchu (Driving Advisor) ....... 108
Szyby (czyszczenie) ........................ 255
Światła adaptacyjne .................... 77-104
Światła awaryjne ............................ 76
Światła cofania
(wymiana żarówki) ....................... 213
Światła cornering ........................... 66
