stop start Lancia Delta 2012 Instrukcja obsługi (in Polish)

POZNAWANIE SAMOCHODU7
1
Deska rozdzielcza ............................................. 8
Zestaw wskaźników i wskaźniki........................ 9
Ekran ............................................................... 23
Pozycje Menu ................................................... 28
Komputer pokładowy ....................................... 38
Symbolika ......................................................... 40
System Lancia Code ......................................... 41
Kluczyki............................................................ 42
Alarm ............................................................... 46
Wyłącznik zapłonu ........................................... 49
Siedzenia ......................................................... 50
Zagłówki ......................................................... 53
Kierownica ....................................................... 54
Lusterka wsteczne ............................................ 54
Komfort klimatyczny ........................................ 56
Klimatyzacja manualna .................................... 57
Klimatyzacja automatyczna dwustrefowa ......... 59
Światła zewnętrzne........................................... 65
Czyszczenie szyb .............................................. 68
Cruise Control.................................................. 71
Lampy sufitowe ................................................ 73
Wyłączniki........................................................ 75
System blokowania paliwa ................................ 78Wyposażenie wnętrza ....................................... 79
Dach otwierany ................................................ 84
Drzwi ............................................................... 87
Podnośniki szyb ............................................... 90
Bagażnik........................................................... 94
Pokrywa komory silnika.................................... 100
Bagażnik dachowy/na narty .............................. 102
Reflektory......................................................... 103
System DST ..................................................... 105
Funkcja SPORT ............................................... 105
System zawieszén reackcyjnych ........................ 107
Driving Advisor ............................................... 108
System ESP Ewolucyjny .................................. 114
System Start&Stop........................................... 121
System EOBD ................................................. 126
Elektryczne wspomaganie kierownicy
„Dualdrive” ....................................................... 127
System T.P.M.S. ............................................... 129
Czujniki parkowania ......................................... 133
Magic Parking .................................................. 136
Przystosowanie instalacji radioodtwarzacza ....... 150
Instalacja urządzeń elektrycznych/elektronicznych .. 151
Tankowanie samochodu ................................... 152
Ochrona środowiska naturalnego ...................... 154

POZNAWANIE SAMOCHODU15
1

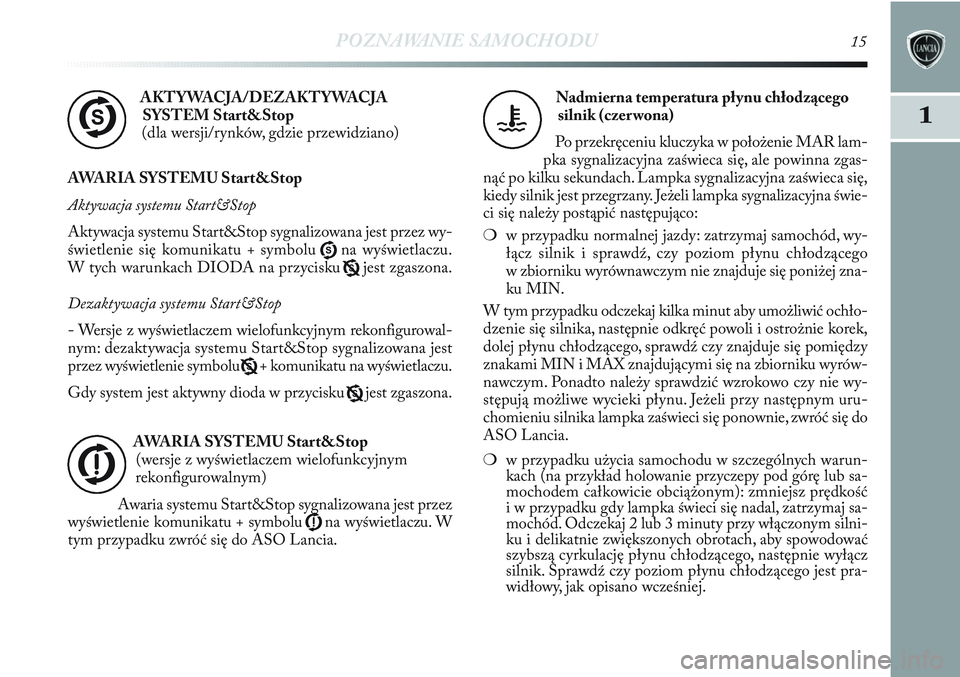

AKTYWACJA/DEZAKTYWACJA
SYSTEM Start&Stop
(dla wersji/rynków, gdzie przewidziano)
AWARIA SYSTEMU Start&Stop
Aktywacja systemu Start&Stop
Aktywacja systemu Start&Stop sygnalizowana jest przez wy-
świetlenie się komunikatu + symbolu
Una wyświetlaczu.
W tych warunkach DIODA na przycisku
Tjest zgaszona.
Dezaktywacja systemu Start&Stop
- Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowal-
nym: dezaktywacja systemu Start&Stop sygnalizowana jest
przez wyświetlenie symbolu
T+ komunikatu na wyświetlaczu.
Gdy system jest aktywny dioda w przycisku
Tjest zgaszona.
AWARIA SYSTEMU Start&Stop
(wersje z wyświetlaczem wielofunkcyjnym
rekonfigurowalnym)
Awaria systemu Start&Stop sygnalizowana jest przez
wyświetlenie komunikatu + symbolu jna wyświetlaczu. W
tym przypadku zwróć się do ASO Lancia.
U
j
Nadmierna temperatura płynu chłodzącego
silnik (czer wona)
Po przekręceniu kluczyka w położenie MAR lam-
pka sygnalizacyjna zaświeca się, ale powinna zgas-
nąć po kilku sekundach. Lampka sygnalizacyjna zaświeca się,
kiedy silnik jest przegrzany. Jeżeli lampka sygnalizacyjna świe-
ci się należy postąpić następująco:
❍w przypadku normalnej jazdy: zatrzymaj samochód, wy-
łącz silnik i sprawdź, czy poziom płynu chłodzącego
w zbiorniku wyrównawczym nie znajduje się poniżej zna-
ku MIN.
W tym przypadku odczekaj kilka minut aby umożliwić ochło-
dzenie się silnika, następnie odkręć powoli i ostrożnie korek,
dolej płynu chłodzącego, sprawdź czy znajduje się pomiędzy
znakami MIN i MAX znajdującymi się na zbiorniku wyrów-
nawczym. Ponadto należy sprawdzić wzrokowo czy nie wy-
stępują możliwe wycieki płynu. Jeżeli przy następnym uru-
chomieniu silnika lampka zaświeci się ponownie, zwróć się do
ASO Lancia.
❍w przypadku użycia samochodu w szczególnych warun-
kach (na przykład holowanie przyczepy pod górę lub sa-
mochodem całkowicie obciążonym): zmniejsz prędkość
i w przypadku gdy lampka świeci się nadal, zatrzymaj sa-
mochód. Odczekaj 2 lub 3 minuty przy włączonym silni-
ku i delikatnie zwiększonych obrotach, aby spowodować
szybszą cyrkulację płynu chłodzącego, następnie wyłącz
silnik. Sprawdź czy poziom płynu chłodzącego jest pra-
widłowy, jak opisano wcześniej.
u

16POZNAWANIE SAMOCHODU

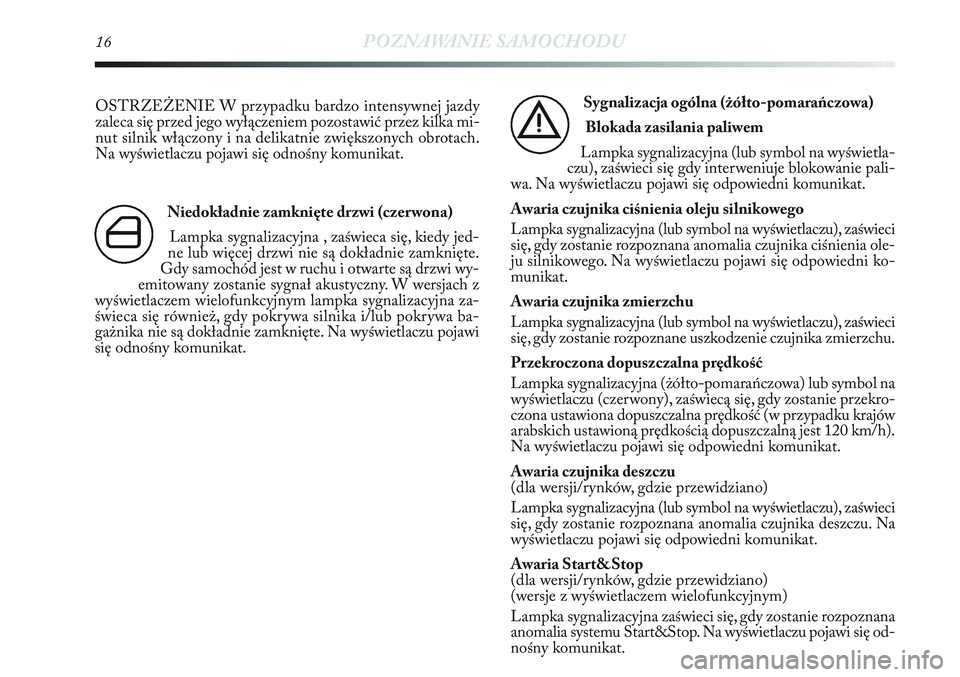

OSTRZEŻENIE W przypadku bardzo intensywnej jazdy
zaleca się przed jego wyłączeniem pozostawić przez kilka mi-
nut silnik włączony i na delikatnie zwiększonych obrotach.
Na wyświetlaczu pojawi się odnośny komunikat.
Niedokładnie zamknięte drzwi (czer wona)
Lampka sygnalizacyjna , zaświeca się, kiedy jed-
ne lub więcej drzwi nie są dokładnie zamknięte.
Gdy samochód jest w ruchu i otwarte są drzwi wy-
emitowany zostanie sygnał akustyczny. W wersjach z
wyświetlaczem wielofunkcyjnym lampka sygnalizacyjna za-
świeca się również, gdy pokrywa silnika i/lub pokrywa ba-
gażnika nie są dokładnie zamknięte. Na wyświetlaczu pojawi
się odnośny komunikat.
´
Sygnalizacja ogólna (żółto-pomarańczowa)
Blokada zasilania paliwem
Lampka sygnalizacyjna (lub symbol na wyświetla-
czu), zaświeci się gdy interweniuje blokowanie pali-
wa. Na wyświetlaczu pojawi się odpowiedni komunikat.
Awaria czujnika ciśnienia oleju silnikowego
Lampka sygnalizacyjna (lub symbol na wyświetlaczu), zaświeci
się, gdy zostanie rozpoznana anomalia czujnika ciśnienia ole-
ju silnikowego. Na wyświetlaczu pojawi się odpowiedni ko-
munikat.
Awaria czujnika zmierzchu
Lampka sygnalizacyjna (lub symbol na wyświetlaczu), zaświeci
się, gdy zostanie rozpoznane uszkodzenie czujnika zmierzchu.
Przekroczona dopuszczalna prędkość
Lampka sygnalizacyjna (żółto-pomarańczowa) lub symbol na
wyświetlaczu (czerwony), zaświecą się, gdy zostanie przekro-
czona ustawiona dopuszczalna prędkość (w przypadku krajów
arabskich ustawioną prędkością dopuszczalną jest 120 km/h).
Na wyświetlaczu pojawi się odpowiedni komunikat.
Awaria czujnika deszczu
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu), zaświeci
się, gdy zostanie rozpoznana anomalia czujnika deszczu. Na
wyświetlaczu pojawi się odpowiedni komunikat.
Awaria Start&Stop
(dla wersji/rynków, gdzie przewidziano)
(wersje z wyświetlaczem wielofunkcyjnym)
Lampka sygnalizacyjna zaświeci się, gdy zostanie rozpoznana
anomalia systemu Start&Stop. Na wyświetlaczu pojawi się od-
nośny komunikat.
è

POZNAWANIE SAMOCHODU23
1

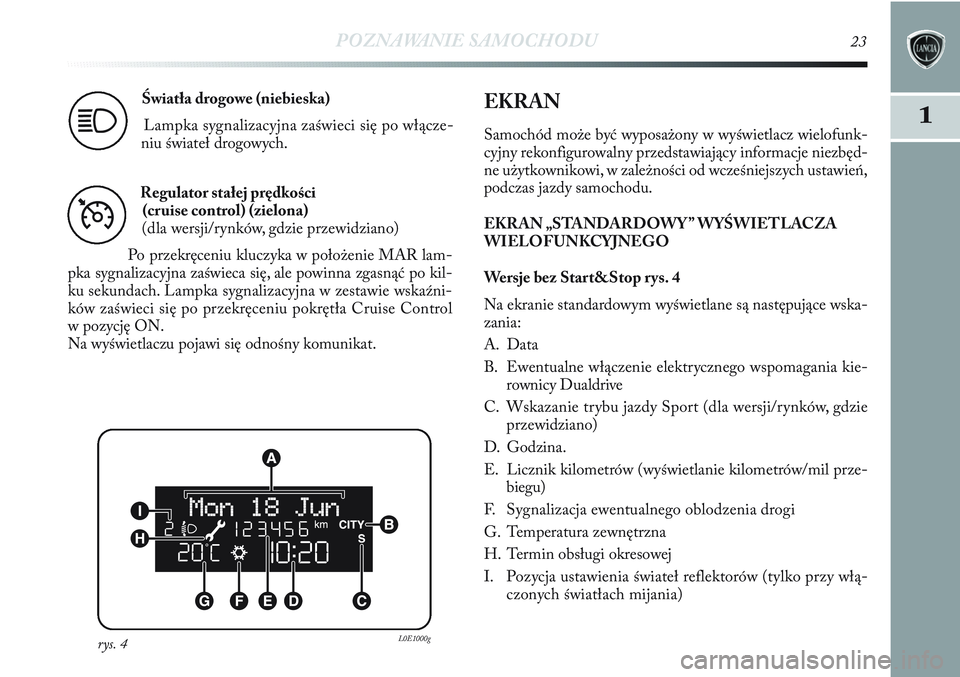

Światła drogowe (niebieska)
Lampka sygnalizacyjna zaświeci się po włącze-
niu świateł drogowych.
1
Regulator stałej prędkości
(cruise control) (zielona)
(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w położenie MAR lam-
pka sygnalizacyjna zaświeca się, ale powinna zgasnąć po kil-
ku sekundach. Lampka sygnalizacyjna w zestawie wskaźni-
ków zaświeci się po przekręceniu pokrętła Cruise Control
w pozycję ON.
Na wyświetlaczu pojawi się odnośny komunikat.
Ü
EKRAN
Samochód może być wyposażony w wyświetlacz wielofunk-
cyjny rekonfigurowalny przedstawiający informacje niezbęd-
ne użytkownikowi, w zależności od wcześniejszych ustawień,
podczas jazdy samochodu.
EKRAN „STANDARDOWY ” WYŚWIETLACZA
WIELOFUNKCYJNEGO
Wersje bez Start&Stop rys. 4
Na ekranie standardowym wyświetlane są następujące wska-
zania:
A. Data
B. Ewentualne włączenie elektrycznego wspomagania kie-
rownicy Dualdrive
C. Wskazanie trybu jazdy Sport (dla wersji/rynków, gdzie
przewidziano)
D. Godzina.
E. Licznik kilometrów (wyświetlanie kilometrów/mil prze-
biegu)
F. Sygnalizacja ewentualnego oblodzenia drogi
G. Temperatura zewnętrzna
H. Termin obsługi okresowej
I. Pozycja ustawienia świateł reflektorów (tylko przy włą-
czonych światłach mijania)
rys. 4L0E1000g

24POZNAWANIE SAMOCHODU

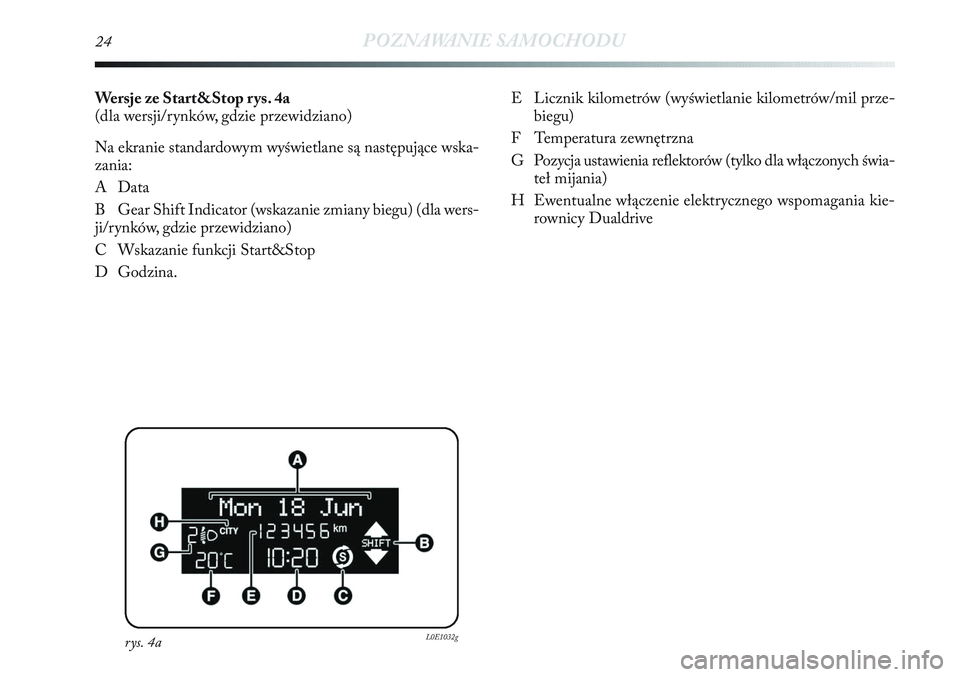

Wersje ze Start&Stop rys. 4a
(dla wersji/rynków, gdzie przewidziano)
Na ekranie standardowym wyświetlane są następujące wska-
zania:
A Data
B Gear Shift Indicator (wskazanie zmiany biegu) (dla wers-
ji/rynków, gdzie przewidziano)
C Wskazanie funkcji Start&Stop
D Godzina.E Licznik kilometrów (wyświetlanie kilometrów/mil prze-
biegu)
F Temperatura zewnętrzna
G Pozycja ustawienia reflektorów (tylko dla włączonych świa-
teł mijania)
H Ewentualne włączenie elektrycznego wspomagania kie-
rownicy Dualdrive
rys. 4aL0E1032g

POZNAWANIE SAMOCHODU25
1
E. Sygnalizacja stanu samochodu (np. drzwi otwarte, lub ewen-
tualne oblodzenie drogi, itp. ...)/Wskazanie funkcji Start&
Stop (dla wersji/rynków, gdzie przewidziano)/Gear Shift
Indicator (wskazanie zmiany biegu) (dla wersji/rynków,
gdzie przewidziano)
F. Pozycja ustawienia reflektorów (tylko dla włączonych świa-
teł mijania)
G. Temperatura zewnętrzna
W niektórych wersjach po wybraniu pozycji menu „Info sil-
nika”, po przekręceniu kluczyka w wyłączniku zapłonu w po-
łożenie MAR, na ekranie wyświetlane jest ciśnienie turbiny
rys. 6.
rys. 6L0E0004mrys. 5L0E1033g

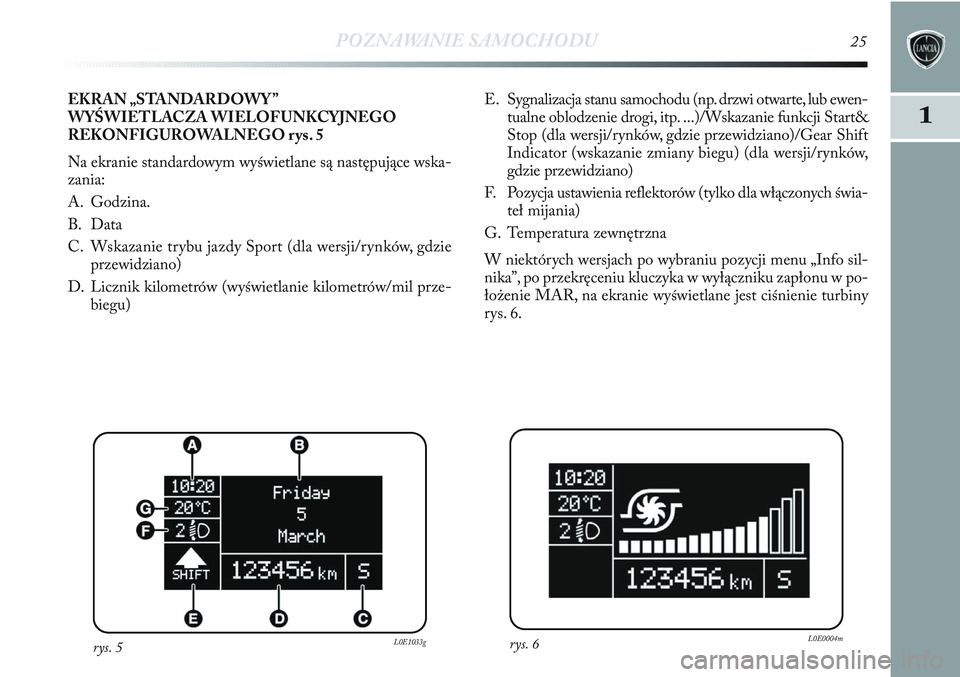

EKRAN „STANDARDOWY ”
WYŚWIETLACZA WIELOFUNKCYJNEGO
REKONFIGUROWALNEGO rys. 5
Na ekranie standardowym wyświetlane są następujące wska-
zania:
A. Godzina.
B. Data
C. Wskazanie trybu jazdy Sport (dla wersji/rynków, gdzie
przewidziano)
D. Licznik kilometrów (wyświetlanie kilometrów/mil prze-
biegu)

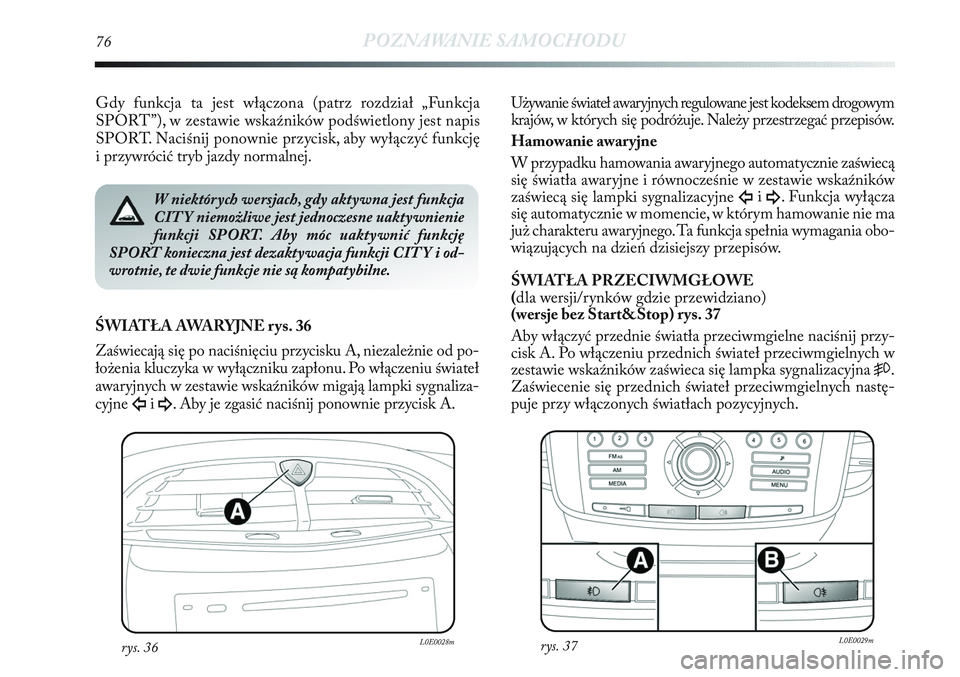

76POZNAWANIE SAMOCHODU
Gdy funkcja ta jest włączona (patrz rozdział „Funkcja
SPORT”), w zestawie wskaźników podświetlony jest napis
SPORT. Naciśnij ponownie przycisk, aby wyłączyć funkcję
i przywrócić tryb jazdy normalnej.
rys. 36L0E0028mrys. 37L0E0029m
Używanie świateł awaryjnych regulowane jest kodeksem drogowym
krajów, w których się podróżuje. Należy przestrzegać przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego automatycznie zaświecą
się światła awaryjne i równocześnie w zestawie wskaźników
zaświecą się lampki sygnalizacyjne
Îi¥. Funkcja wyłącza
się automatycznie w momencie, w którym hamowanie nie ma
już charakteru awaryjnego. Ta funkcja spełnia wymagania obo-
wiązujących na dzień dzisiejszy przepisów.

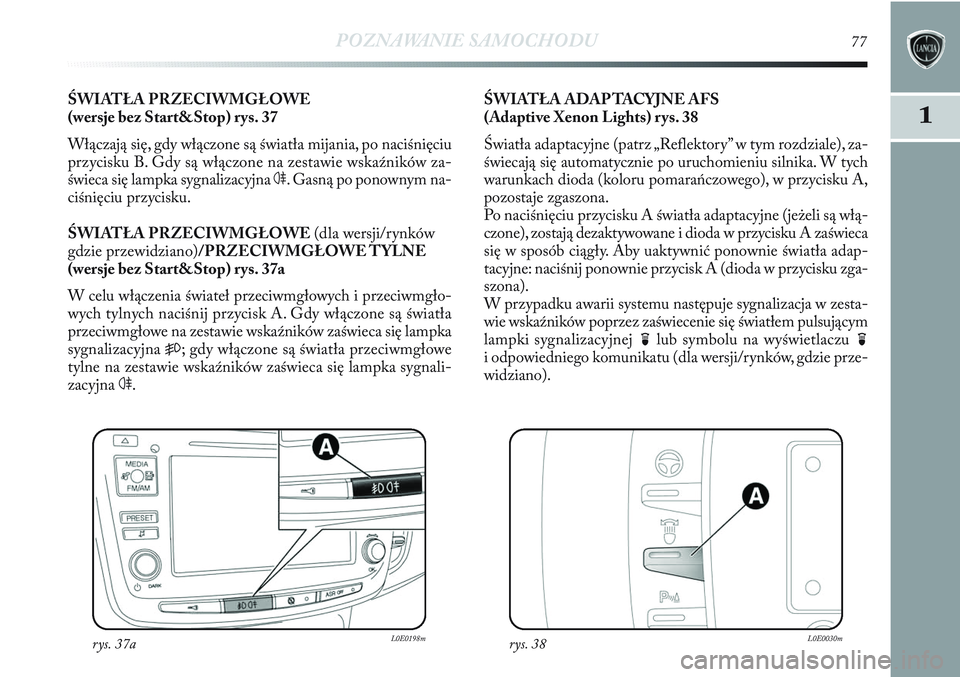

ŚWIATŁA PRZECIWMGŁOWE
(dla wersji/rynków gdzie przewidziano)
(wersje bez Start&Stop) rys. 37
Aby włączyć przednie światła przeciwmgielne naciśnij przy-
cisk A. Po włączeniu przednich świateł przeciwmgielnych w
zestawie wskaźników zaświeca się lampka sygnalizacyjna
5.
Zaświecenie się przednich świateł przeciwmgielnych nastę-
puje przy włączonych światłach pozycyjnych.
W niektórych wersjach, gdy aktywna jest funkcja
CIT Y niemożliwe jest jednoczesne uaktywnienie
funkcji SPORT. Aby móc uaktywnić funkcję
SPORT konieczna jest dezaktywacja funkcji CIT Y i od-
wrotnie, te dwie funkcje nie są kompatybilne.
ŚWIATŁA AWARYJNE rys. 36
Zaświecają się po naciśnięciu przycisku A, niezależnie od po-
łożenia kluczyka w wyłączniku zapłonu. Po włączeniu świateł
awaryjnych w zestawie wskaźników migają lampki sygnaliza-
cyjne
Îi¥. Aby je zgasić naciśnij ponownie przycisk A.

POZNAWANIE SAMOCHODU77
1
ŚWIATŁA PRZECIWMGŁOWE
(wersje bez Start&Stop) rys. 37
Włączają się, gdy włączone są światła mijania, po naciśnięciu
przycisku B. Gdy są włączone na zestawie wskaźników za-
świeca się lampka sygnalizacyjna
4. Gasną po ponownym na-
ciśnięciu przycisku.
ŚWIATŁA PRZECIWMGŁOWE (dla wersji/rynków
gdzie przewidziano)/PRZECIWMGŁOWE TYLNE
(wersje bez Start&Stop) rys. 37a
W celu włączenia świateł przeciwmgłowych i przeciwmgło-
wych tylnych naciśnij przycisk A. Gdy włączone są światła
przeciwmgłowe na zestawie wskaźników zaświeca się lampka
sygnalizacyjna
5; gdy włączone są światła przeciwmgłowe
tylne na zestawie wskaźników zaświeca się lampka sygnali-
zacyjna 4.
rys. 38L0E0030m
ŚWIATŁA ADAPTACYJNE AFS
(Adaptive Xenon Lights) rys. 38
Światła adaptacyjne (patrz „Reflektory” w tym rozdziale), za-
świecają się automatycznie po uruchomieniu silnika. W tych
warunkach dioda (koloru pomarańczowego), w przycisku A,
pozostaje zgaszona.
Po naciśnięciu przycisku A światła adaptacyjne (jeżeli są włą-
czone), zostają dezaktywowane i dioda w przycisku A zaświeca
się w sposób ciągły. Aby uaktywnić ponownie światła adap-
tacyjne: naciśnij ponownie przycisk A (dioda w przycisku zga-
szona).
W przypadku awarii systemu następuje sygnalizacja w zesta-
wie wskaźników poprzez zaświecenie się światłem pulsującym
lampki sygnalizacyjnej
flub symbolu na wyświetlaczu
f
i odpowiedniego komunikatu (dla wersji/rynków, gdzie prze-
widziano).
rys. 37aL0E0198m

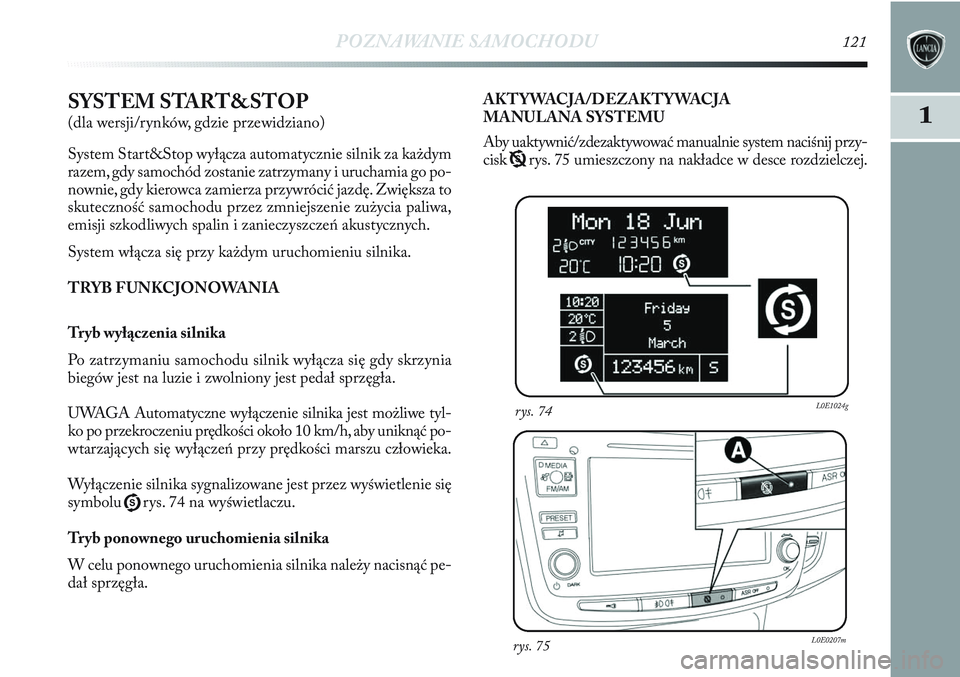

POZNAWANIE SAMOCHODU121
1
rys. 74L0E1024g
rys. 75L0E0207m
SYSTEM START&STOP
(dla wersji/rynków, gdzie przewidziano)
System Start&Stop wyłącza automatycznie silnik za każdym
razem, gdy samochód zostanie zatrzymany i uruchamia go po-
nownie, gdy kierowca zamierza przywrócić jazdę. Zwiększa to
skuteczność samochodu przez zmniejszenie zużycia paliwa,
emisji szkodliwych spalin i zanieczyszczeń akustycznych.
System włącza się przy każdym uruchomieniu silnika.
TRYB FUNKCJONOWANIA
Tryb wyłączenia silnika
Po zatrzymaniu samochodu silnik wyłącza się gdy skrzynia
biegów jest na luzie i zwolniony jest pedał sprzęgła.
UWAGA Automatyczne wyłączenie silnika jest możliwe tyl-
ko po przekroczeniu prędkości około 10 km/h, aby uniknąć po-
wtarzających się wyłączeń przy prędkości marszu człowieka.
Wyłączenie silnika sygnalizowane jest przez wyświetlenie się
symbolu
Urys. 74 na wyświetlaczu.
Tryb ponownego uruchomienia silnika
W celu ponownego uruchomienia silnika należy nacisnąć pe-
dał sprzęgła.AKTYWACJA/DEZAKTYWACJA
MANULANA SYSTEMU
Aby uaktywnić/zdezaktywować manualnie system naciśnij przy-
cisk Trys. 75 umieszczony na nakładce w desce rozdzielczej.

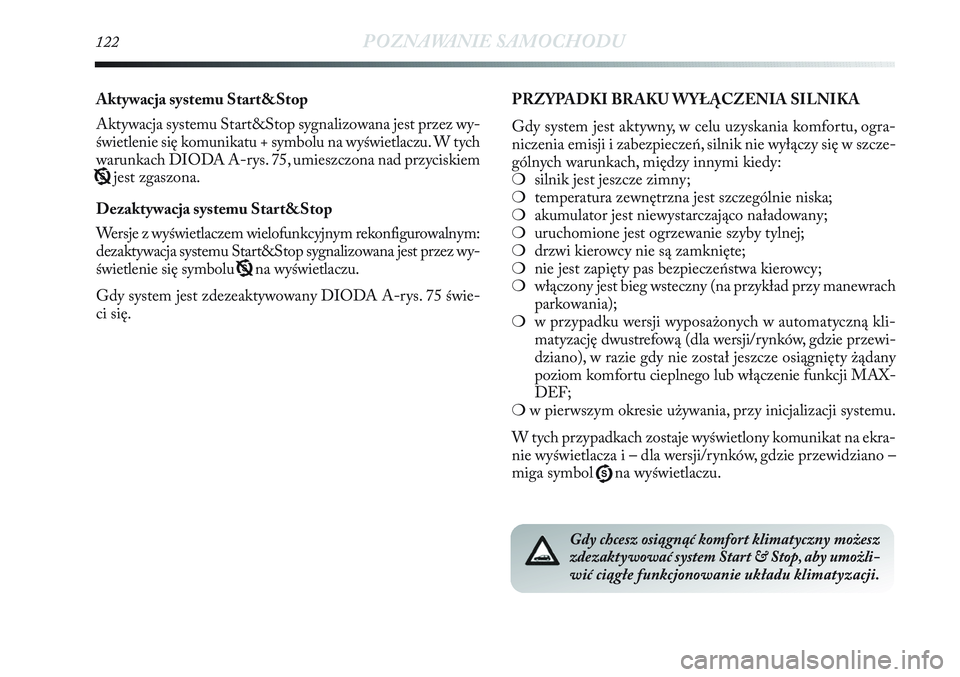

122POZNAWANIE SAMOCHODU
Aktywacja systemu Start&Stop
Aktywacja systemu Start&Stop sygnalizowana jest przez wy-
świetlenie się komunikatu + symbolu na wyświetlaczu. W tych
warunkach DIODA A-rys. 75, umieszczona nad przyciskiem
Tjest zgaszona.
Dezaktywacja systemu Start&Stop
Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowalnym:
dezaktywacja systemu Start&Stop sygnalizowana jest przez wy-
świetlenie się symbolu Tna wyświetlaczu.
Gdy system jest zdezeaktywowany DIODA A-rys. 75 świe-
ci się.PRZYPADKI BRAKU WYŁĄCZENIA SILNIKA
Gdy system jest aktywny, w celu uzyskania komfortu, ogra-
niczenia emisji i zabezpieczeń, silnik nie wyłączy się w szcze-
gólnych warunkach, między innymi kiedy:
❍silnik jest jeszcze zimny;
❍temperatura zewnętrzna jest szczególnie niska;
❍akumulator jest niewystarczająco naładowany;
❍uruchomione jest ogrzewanie szyby tylnej;
❍drzwi kierowcy nie są zamknięte;
❍nie jest zapięty pas bezpieczeństwa kierowcy;
❍włączony jest bieg wsteczny (na przykład przy manewrach
parkowania);
❍w przypadku wersji wyposażonych w automatyczną kli-
matyzację dwustrefową (dla wersji/rynków, gdzie przewi-
dziano), w razie gdy nie został jeszcze osiągnięty żądany
poziom komfortu cieplnego lub włączenie funkcji MAX-
DEF;
❍w pierwszym okresie używania, przy inicjalizacji systemu.
W tych przypadkach zostaje wyświetlony komunikat na ekra-
nie wyświetlacza i – dla wersji/rynków, gdzie przewidziano –
miga symbol
Una wyświetlaczu.
Gdy chcesz osiągnąć komfort klimatyczny możesz
zdezaktywować system Start & Stop, aby umożli-
wić ciągłe funkcjonowanie układu klimatyzacji.
