Lancia Flavia 2013 Kezelési és karbantartási útmutató (in Hungarian)

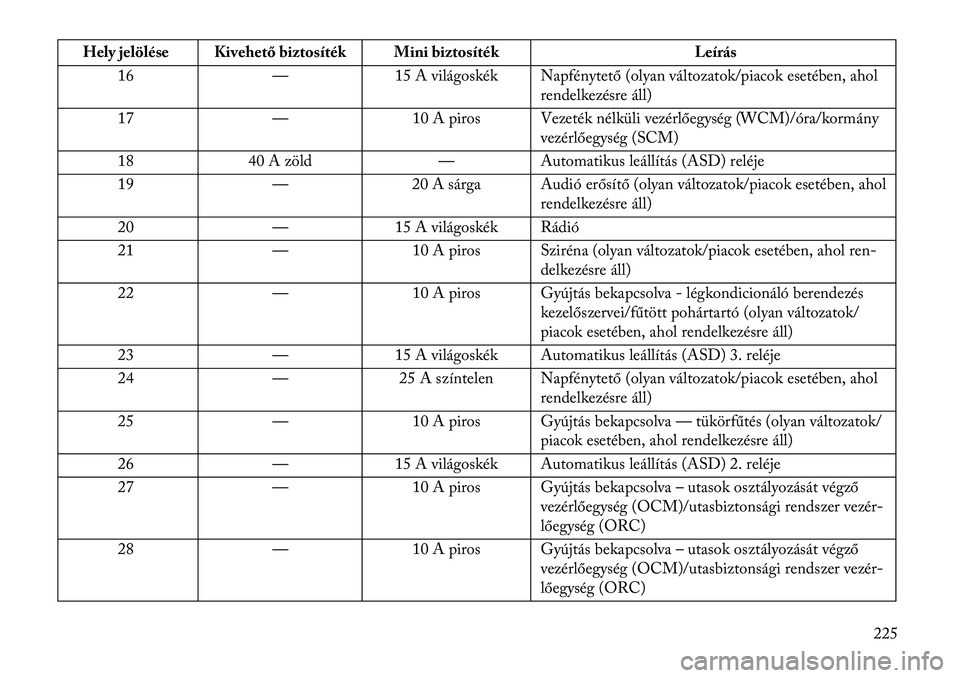

Hely jelölése Kivehető biztosíték Mini biztosítékLeírás
16 —15 A világoskék Napfénytető (olyan változatok/piacok esetében, ahol
rendelkezésre áll)
17 —10 A piros Vezeték nélküli vezérlőegység (WCM)/óra/kormány
vezérlőegység (SCM)
18 40 A zöld —Automatikus leállítás (ASD) reléje
19 —20 A sárga Audió erősítő (olyan változatok/piacok esetében, ahol
rendelkezésre áll)
20 —15 A világoskék Rádió
21 —10 A piros Sziréna (olyan változatok/piacok esetében, ahol ren-
delkezésre áll)
22 —10 A piros Gyújtás bekapcsolva - légkondicionáló berendezés
kezelőszervei/fűtött pohártartó (olyan változatok/
piacok esetében, ahol rendelkezésre áll)
23 —15 A világoskék Automatikus leállítás (ASD) 3. reléje
24 —25 A színtelen Napfénytető (olyan változatok/piacok esetében, ahol
rendelkezésre áll)
25 —10 A piros Gyújtás bekapcsolva — tükörfűtés (olyan változatok/
piacok esetében, ahol rendelkezésre áll)
26 —15 A világoskék Automatikus leállítás (ASD) 2. reléje
27 —10 A piros Gyújtás bekapcsolva – utasok osztályozását végző
vezérlőegység (OCM)/utasbiztonsági rendszer vezér-
lőegység (ORC)
28 —10 A piros Gyújtás bekapcsolva – utasok osztályozását végző
vezérlőegység (OCM)/utasbiztonsági rendszer vezér-
lőegység (ORC)
225

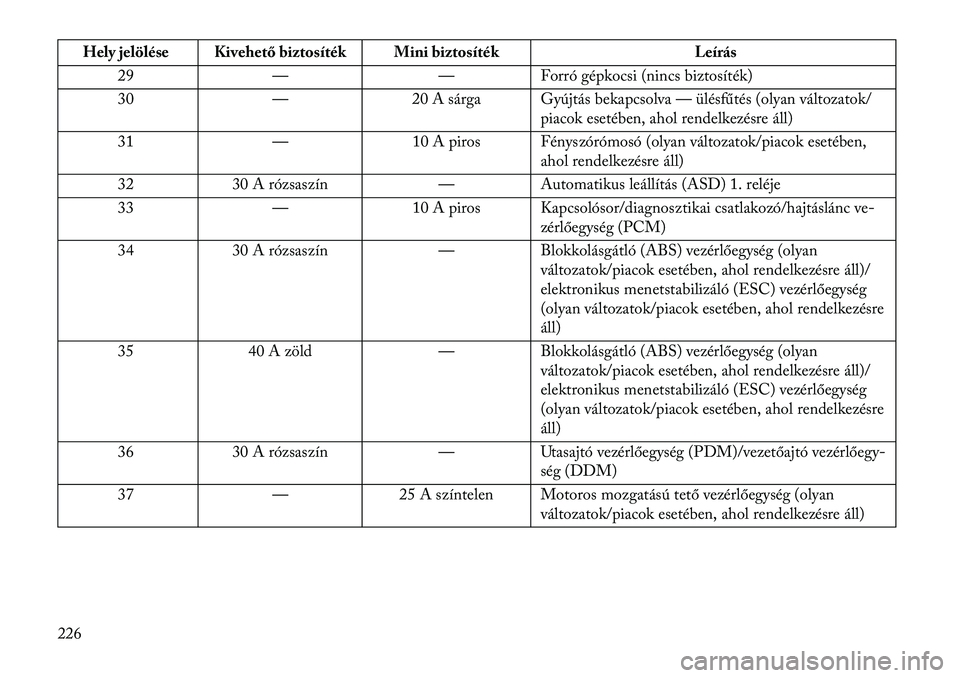

Hely jelölése Kivehető biztosíték Mini biztosítékLeírás
29 — —Forró gépkocsi (nincs biztosíték)
30 —20 A sárga Gyújtás bekapcsolva — ülésfűtés (olyan változatok/
piacok esetében, ahol rendelkezésre áll)
31 —10 A piros Fényszórómosó (olyan változatok/piacok esetében,
ahol rendelkezésre áll)
32 30 A rózsaszín —Automatikus leállítás (ASD) 1. reléje
33 —10 A piros Kapcsolósor/diagnosztikai csatlakozó/hajtáslánc ve-
zérlőegység (PCM)
34 30 A rózsaszín —Blokkolásgátló (ABS) vezérlőegység (olyan
változatok/piacok esetében, ahol rendelkezésre áll)/
elektronikus menetstabilizáló (ESC) vezérlőegység
(olyan változatok/piacok esetében, ahol rendelkezésre
áll)
35 40 A zöld —Blokkolásgátló (ABS) vezérlőegység (olyan
változatok/piacok esetében, ahol rendelkezésre áll)/
elektronikus menetstabilizáló (ESC) vezérlőegység
(olyan változatok/piacok esetében, ahol rendelkezésre
áll)
36 30 A rózsaszín —Utasajtó vezérlőegység (PDM)/vezetőajtó vezérlőegy-
ség (DDM)
37 —25 A színtelen Motoros mozgatású tető vezérlőegység (olyan
változatok/piacok esetében, ahol rendelkezésre áll)
226

VIGYÁZAT!
• Az integrált áramellátó modul fede-lének visszahelyezése során ellen-
őrizze, hogy a fedél megfelelően he-
lyezkedik el, és teljesen rögzült.
Ellenkező esetben víz kerülhet az
integrált áramellátó modulba, és ez
az elektromos rendszer meghibáso-
dásához vezethet.
• A kiégett biztosíték cseréjekor fel- tétlenül megfelelő amperértékű biz-
tosítékot szereljen be. Ha más biz-
tosítékot szerel be, kockázatos
túlterhelést okozhat az elektromos
rendszerben. Ha a megfelelő bizto-
síték is gyakran kiég, az áramkörben
javításra váró hiba van.
A GÉPKOCSI
TÁROLÁSA
Ha 21 napnál hosszabb ideig nem fogja
használni a gépkocsit, akkor az akkumu-
látor megóvása érdekében célszerű a
szükséges lépések megtétele.
• Távolítsa el az IOD (áramellátás ki- kapcsolt gyújtásnál) jelű mini biztosí

Hátsó helyzetjelző/
Féklámpa . . . . . . . . . . . . . . LED(szerviz a hivatalos
márkakereskedőnél)
Hátsó irányjelző lámpa . . . W16W
Hátsó ködlámpa . . . . . . . . . LED (szerviz a hivatalos
márkakereskedőnél)
Tolatólámpa . . . . . . . . . . . W16W
Rendszámtábla

ELSŐ IRÁNYJELZŐ
1. Emelje fel és támassza ki a motorház-
tetőt.
2. Az izzó elektromos csatlakozóját for-
gassa el negyed fordulattal az óramutató
járásával ellentétes irányba, és vegye ki a
fényszóró házából.
3. Vegye ki az izzót a csatlakozó fogla-
latából, és helyezze be a csereizzót.
4. Helyezze be az izzó és a csatlakozó
képezte egységet a fényszóró házába, és
a rögzítéshez negyed fordulattal forgassa
el a csatlakozót az óramutató járásával
megegyező irányba.
KÖDFÉNYSZÓRÓ
MEGJEGYZÉS: A lökhárítóban
lévő nyíláson keresztül csak korláto

MEGJEGYZÉS: A hátsó lámpa

FELTÖLTÉSI ADATOK
Metrikus
Üzemanyag (körülbelül)
All (Mind) 64 liter
Motorolaj szűrővel együtt
2.4L motor 4,4 liter
Hűtőrendszer *
2.4L motor 7,3 liter
* Fűtéssel és a MAX szintig feltöltött hűtőfolyadék kiegyenlítőtartállyal.
231

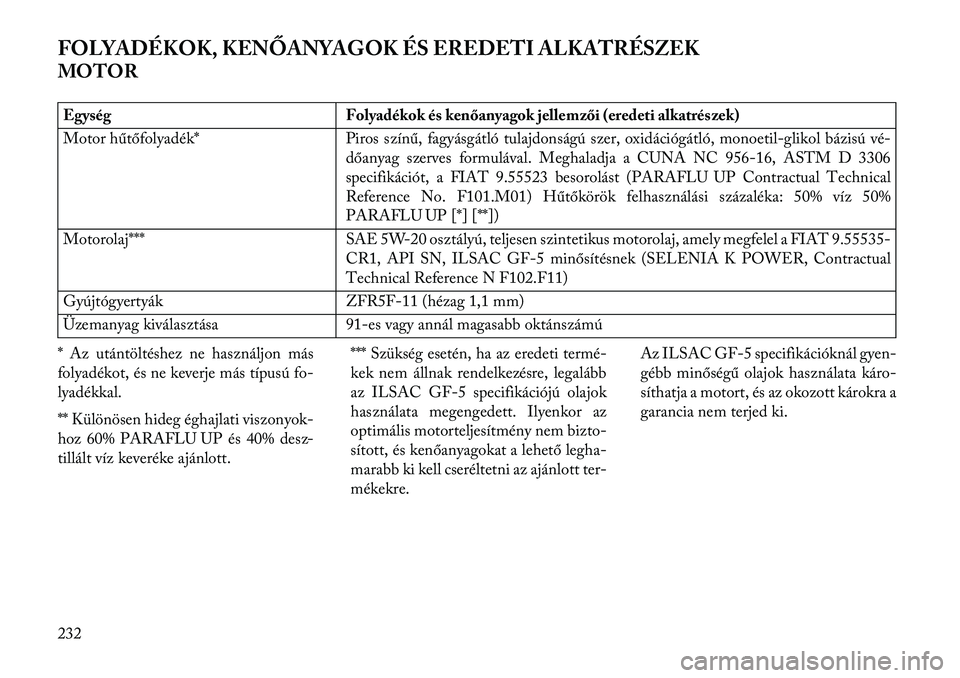

FOLYADÉKOK, KENŐANYAGOK ÉS EREDETI ALKATRÉSZEK
MOTOREgységFolyadékok és kenőanyagok jellemzői (eredeti alkatrészek)
Motor hűtőfolyadék* Piros színű, fagyásgátló tulajdonságú szer, oxidációgátló, monoetil-glikol bázisú vé-
dőanyag szerves formulával. Meghaladja a CUNA NC 956-16, ASTM D 3306
specifikációt, a FIAT 9.55523 besorolást (PARAFLU UP Contractual Technical
Reference No. F101.M01) Hűtőkörök felhasználási százaléka: 50% víz 50%
PARAFLU UP [*] [**])
Motorolaj*** SAE 5W-20 osztályú, teljesen szintetikus motorolaj, amely megfelel a FIAT 9.55535-
CR1, API SN, ILSAC GF-5 minősítésnek (SELENIA K POWER, Contractual
Technical Reference N F102.F11)
Gyújtógyertyák ZFR5F-11 (hézag 1,1 mm)
Üzemanyag kiválasztása 91-es vagy annál magasabb oktánszámú
* Az utántöltéshez ne használjon más
folyadékot, és ne keverje más típusú fo-
lyadékkal.
** Különösen hideg éghajlati viszonyok-
hoz 60% PARAFLU UP és 40% desz-
tillált víz keveréke ajánlott. *** Szükség esetén, ha az eredeti termé-
kek nem állnak rendelkezésre, legalább
az ILSAC GF-5 specifikációjú olajok
használata megengedett. Ilyenkor az
optimális motorteljesítmény nem bizto-
sított, és kenőanyagokat a lehető legha-
marabb ki kell cseréltetni az ajánlott ter-
mékekre.Az ILSAC GF-5 specifikációknál gyen-
gébb minőségű olajok használata káro-
síthatja a motort, és az okozott károkra a
garancia nem terjed ki.
232

KAROSSZÉRIAEgységFolyadékok és kenőanyagok jellemzői (eredeti alkatrészek)
Automata sebességváltó Teljesen szintetikus, a FIAT 9.55550-AV4 minősítésnek meg-
felelő kenőanyag (TUTELA TRANSMISSION FORCE4,
Contractual Technical Reference N F108.F11)
Főfékhenger Szintetikus, a FIAT 9.55597, FMVSS no. 116, DOT 4, ISO
4925, SAE J-1704 minősítésnek megfelelő folyadék (TUT-
ELA TOP 4, Contractual Technical Reference N F001.A93)
Szervokormány tartály Teljesen szintetikus, a FIAT 9.55550-AV4 minősítésnek meg-
felelő kenőanyag (TUTELA TRANSMISSION FORCE4,
Contractual Technical Reference N F108.F11)
Szélvédőmosó/hátsó ablakmosó-folyadék Alkohol, víz és felületaktív anyag keveréke, amely megfelel a FIAT 9.55522, CUNA NC 956-11 minősítésnek (TUTELA
PROFESSIONAL SC35, Contractual Technical Reference
No. F201.D02).
233

RENDELKEZÉSEK AZ
ÉLETTARTAMÁNAK VÉGÉHEZ
ÉRŐ GÉPKOCSIVAL
KAPCSOLATOS TEENDŐKRŐL
A LANCIA már sok éve elkötelezett a
környezet megóvása iránt azáltal, hogy
gyártási eljárásait folyamatosan fejleszti,
és egyre inkább „öko
