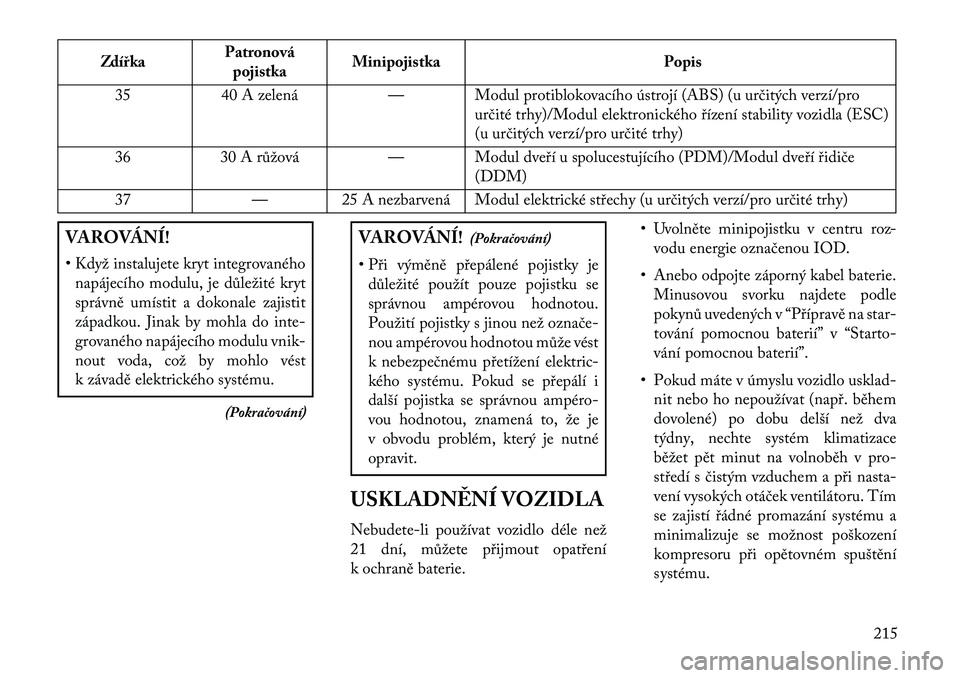

ZdířkaPatronová
pojistka Minipojistka Popis
35 40 A zelená — Modul protiblokovacího ústrojí (ABS) (u určitých verzí/pro určité trhy)/Modul elektronického řízení stability vozidla (ESC)
(u určitých verzí/pro určité trhy)
36 30 A růžová — Modul dveří u spolucestujícího (PDM)/Modul dveří řidiče (DDM)
37 — 25 A nezbarvená Modul elektrické střechy (u určitých verzí/pro určité trhy)
VAROVÁNÍ!
• Když instalujete kryt integrovaného napájecího modulu, je důležité kryt
správně umístit a dokonale zajistit
západkou. Jinak by mohla do inte-
grovaného napájecího modulu vnik-
nout voda, což by mohlo vést
k závadě elektrického systému.
(Pokračování)
VAROVÁNÍ!(Pokračování)
• Při výměně přepálené pojistky je důležité použít pouze pojistku se
správnou ampérovou hodnotou.
Použití pojistky s jinou než označe-
nou ampérovou hodnotou může vést
k nebezpečnému přetížení elektric-
kého systému. Pokud se přepálí i
další pojistka se správnou ampéro

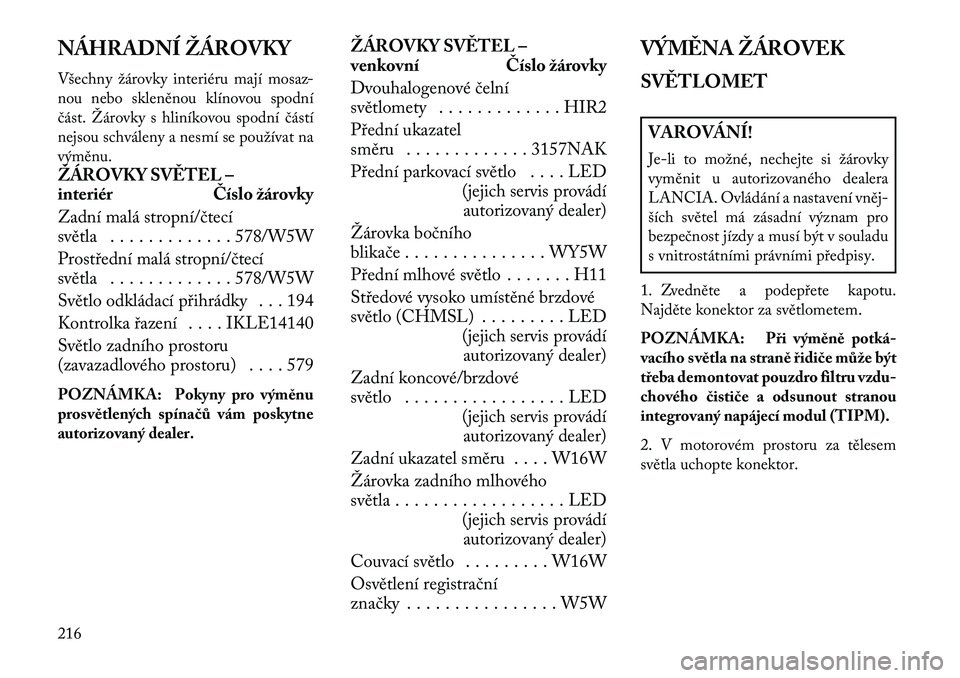

NÁHRADNÍ ŽÁROVKY
Všechny žárovky interiéru mají mosaz-
nou nebo skleněnou klínovou spodní
část. Žárovky s hliníkovou spodní částí
nejsou schváleny a nesmí se používat na
výměnu.
ŽÁROVKY SV\fTEL –
interiér Číslo žárovky
Zadní malá stropní/čtecí
světla . . . . . . . . . . . . . 578/W5W
Prostřední malá stropní/čtecí
světla . . . . . . . . . . . . . 578/W5W
Světlo odkládací přihrádky . . . 194
Kontrolka řazení . . . . IKLE14140
Světlo zadního prostoru
(zavazadlového prostoru) . . . . 579
POZNÁMKA: Pokyny pro výměnu
prosvětlených spína\bů vám poskytne
autorizovaný dealer.ŽÁROVKY SV\fTEL –
venkovní Číslo žárovky
Dvouhalogenové čelní
světlomety . . . . . . . . . . . . . HIR2
Přední ukazatel
směru . . . . . . . . . . . . . 3157NAK
Přední parkovací světlo . . . . LED
(jejich servis provádíautorizovaný dealer)
Žárovka bočního
blikače . . . . . . . . . . . . . . . WY5W
Přední mlhové světlo . . . . . . . H11
Středové vysoko umístěné brzdové
světlo (CHMSL) . . . . . . . . . LED (jejich servis provádíautorizovaný dealer)
Zadní koncové/brzdové
světlo . . . . . . . . . . . . . . . . . LED (jejich servis provádíautorizovaný dealer)
Zadní ukazatel směru . . . . W16W
Žárovka zadního mlhového
světla . . . . . . . . . . . . . . . . . . LED (jejich servis provádí
autorizovaný dealer)
Couvací světlo . . . . . . . . . W16W
Osvětlení registrační
značky . . . . . . . . . . . . . . . . W5W VÝM\fNA ŽÁROVEK
SV\fTLOMET
VAROVÁNÍ!
Je-li to možné, nechejte si žárovky
vyměnit u autorizovaného dealera
LANCIA. Ovládání a nastavení vněj-
ších světel má zásadní význam pro
bezpečnost jízdy a musí být v souladu
s vnitrostátními právními předpisy.
1. Zvedněte a podepřete kapotu.
Najděte konektor za světlometem.
POZNÁMKA: Při výměně potká

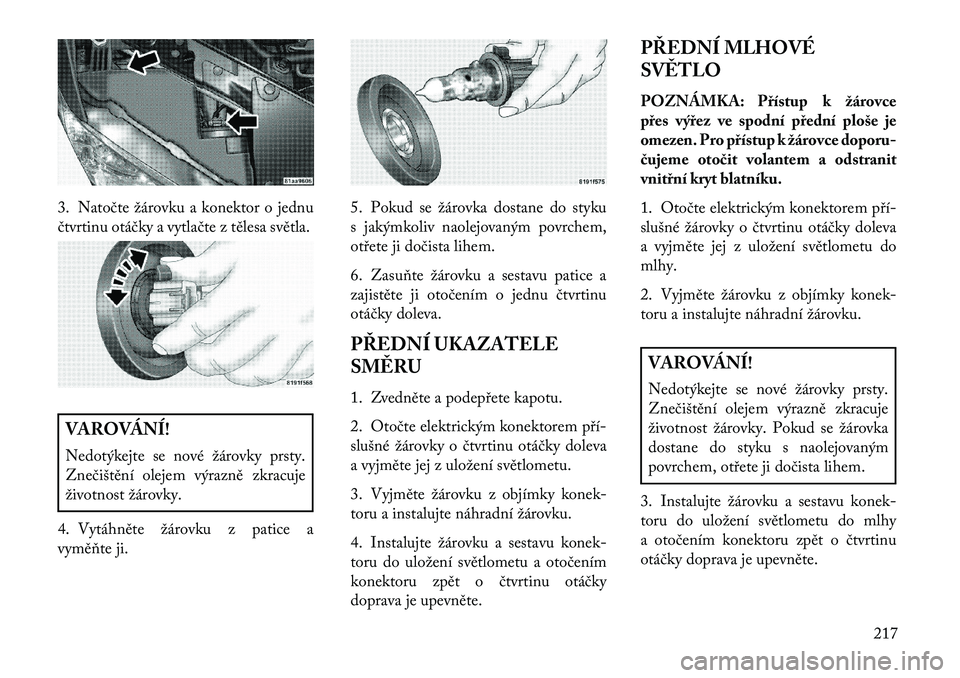

3. Natočte žárovku a konektor o jednu
čtvrtinu otáčky a vytlačte z tělesa světla.VAROVÁNÍ!
Nedotýkejte se nové žárovky prsty.
Znečištění olejem výrazně zkracuje
životnost žárovky.
4. Vytáhněte žárovku z patice a
vyměňte ji. 5. Pokud se žárovka dostane do styku
s jakýmkoliv naolejovaným povrchem,
otřete ji dočista lihem.
6. Zasuňte žárovku a sestavu patice a
zajistěte ji otočením o jednu čtvrtinu
otáčky doleva.
PŘEDNÍ UKAZATELE
SM\fRU
1. Zvedněte a podepřete kapotu.
2. Otočte elektrickým konektorem pří-
slušné žárovky o čtvrtinu otáčky doleva
a vyjměte jej z uložení světlometu.
3. Vyjměte žárovku z objímky konek-
toru a instalujte náhradní žárovku.
4. Instalujte žárovku a sestavu konek-
toru do uložení světlometu a otočením
konektoru zpět o čtvrtinu otáčky
doprava je upevněte.PŘEDNÍ MLHOVÉ
SV\fTLO
POZNÁMKA: Přístup k žárovce
přes výřez ve spodní přední ploše je
omezen. Pro přístup k žárovce doporu-
\bujeme oto\bit volantem a odstranit
vnitřní kryt blatníku.
1. Otočte elektrickým konektorem pří-
slušné žárovky o čtvrtinu otáčky doleva
a vyjměte jej z uložení světlometu do
mlhy.
2. Vyjměte žárovku z objímky konek-
toru a instalujte náhradní žárovku.
VAROVÁNÍ!
Nedotýkejte se nové žárovky prsty.
Znečištění olejem výrazně zkracuje
životnost žárovky. Pokud se žárovka
dostane do styku s naolejovaným
povrchem, otřete ji dočista lihem.
3. Instalujte žárovku a sestavu konek-
toru do uložení světlometu do mlhy
a otočením konektoru zpět o čtvrtinu
otáčky doprava je upevněte.
217

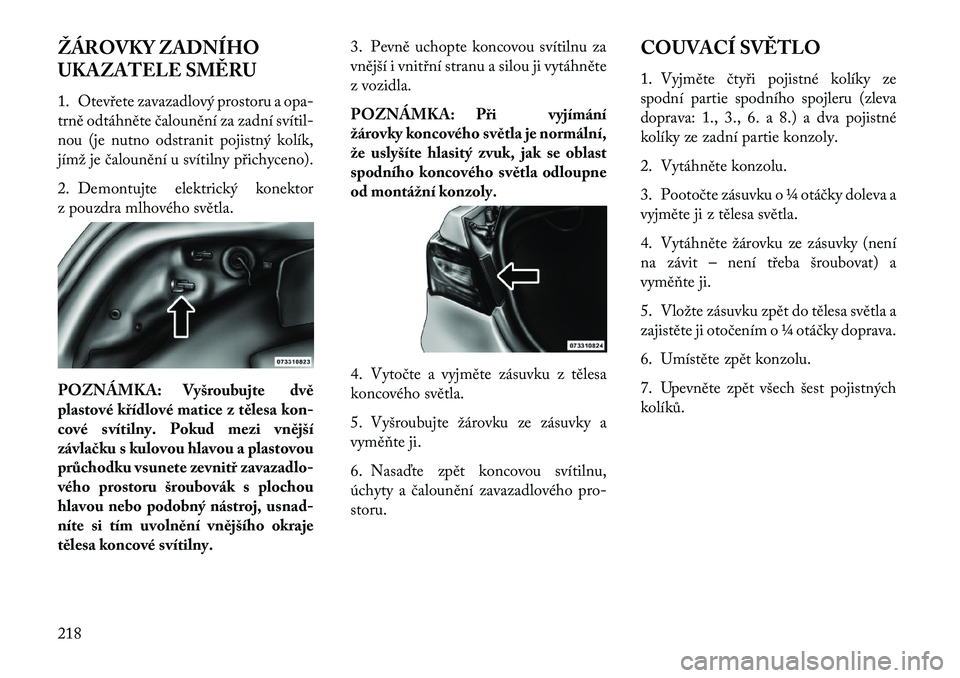

ŽÁROVKY ZADNÍHO
UKAZATELE SM\fRU
1. Otevřete zavazadlový prostoru a opa-
trně odtáhněte čalounění za zadní svítil

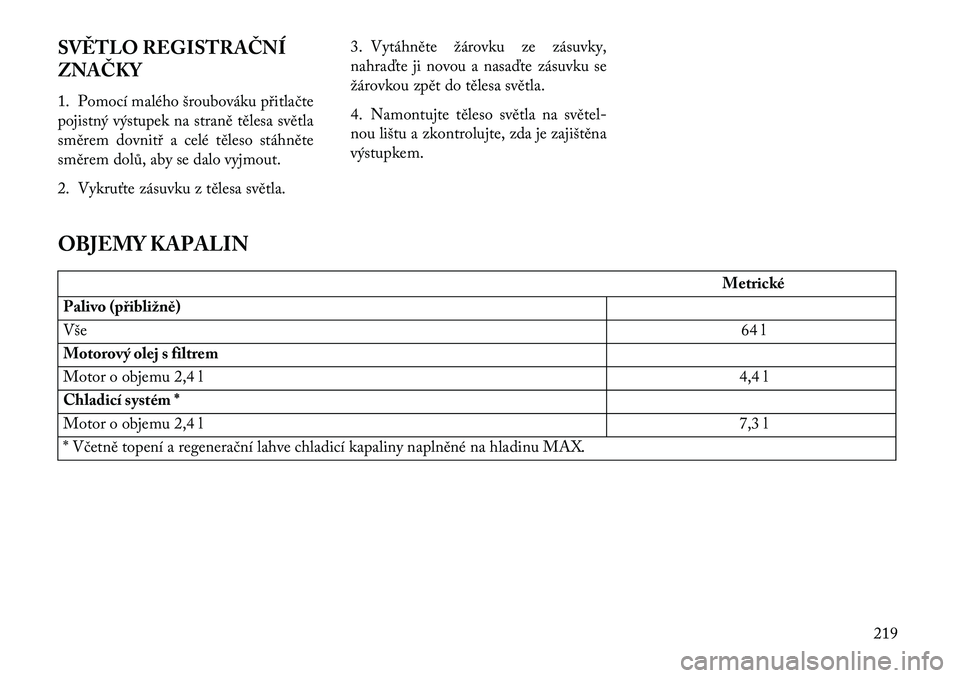

SV\fTLO REGISTRAČNÍ
ZNAČKY
1. Pomocí malého šroubováku přitlačte
pojistný výstupek na straně tělesa světla
směrem dovnitř a celé těleso stáhněte
směrem dolů, aby se dalo vyjmout.
2. Vykru\bte zásuvku z tělesa světla.3. Vytáhněte žárovku ze zásuvky,
nahraďte ji novou a nasaďte zásuvku se
žárovkou zpět do tělesa světla.
4. Namontujte těleso světla na světel-
nou lištu a zkontrolujte, zda je zajištěna
výstupkem.
OBJEMY KAPALIN
Metrické
Palivo (přibližně)
Vše 64 l
Motorový olej s filtrem
Motor o objemu 2,4 l 4,4 l
Chladicí systém *
Motor o objemu 2,4 l 7,3 l
* Včetně topení a regenerační lahve chladicí kapaliny naplněné na hladinu MAX.
219

KAPALINY, MAZIVA A ORIGINÁLNÍ DÍLY
MOTORSou\bástKapaliny, maziva a originální díly
Chladicí kapalina motoru* Červená ochranná kapalina s nemrznoucím účinkem na základě inhibovaného mono-
etylglykolu s organickým vzorcem. Podle specifikací CUNA NC 956-16, ASTM D
3306, FIAT Klasifikace 9.55523 (PARAFLU UP Contractual Technical Reference
N° F101.M01. Procento použití do chladicího okruhu: 50 % vody 50 % PARAFLU
UP [*] [**])
Motorový olej*** SAE 5W-20 plně syntetické mazivo podle předpisu FIAT Klasifikace 9.55535-CR1,
API SN, ILSAC GF-5 (SELENIA K POWER, Contractual Technical Reference
N° F102.F11)
Zapalovací svíčky ZFR5F-11 (vzdálenost elektrod svíčky 1,1 mm)
Druh paliva 91 oktanů a více
* Nedoplňujte, nemíchejte s kapalinami
s odlišnou specifikací.
** Pro obzvláš\b drsné klimatické pod-
mínky se doporučuje směs 60 %
PARAFLU UP a 40 % demineralizo-
vané vody. *** V nouzové situaci, kdy nejsou
dostupné originální produkty, lze použít
maziva s účinností alespoň ILSAC
GF-5. V tomto případě nelze zaručit
optimální výkon motoru a maziva by
měla být co nejdříve nahrazena doporu-
čenými výrobky.Při použití produktů s vlastnostmi hor-
šími než ILSAC GF-5 může dojít
k poškození motoru, na které se nevzta-
huje záruka.
220

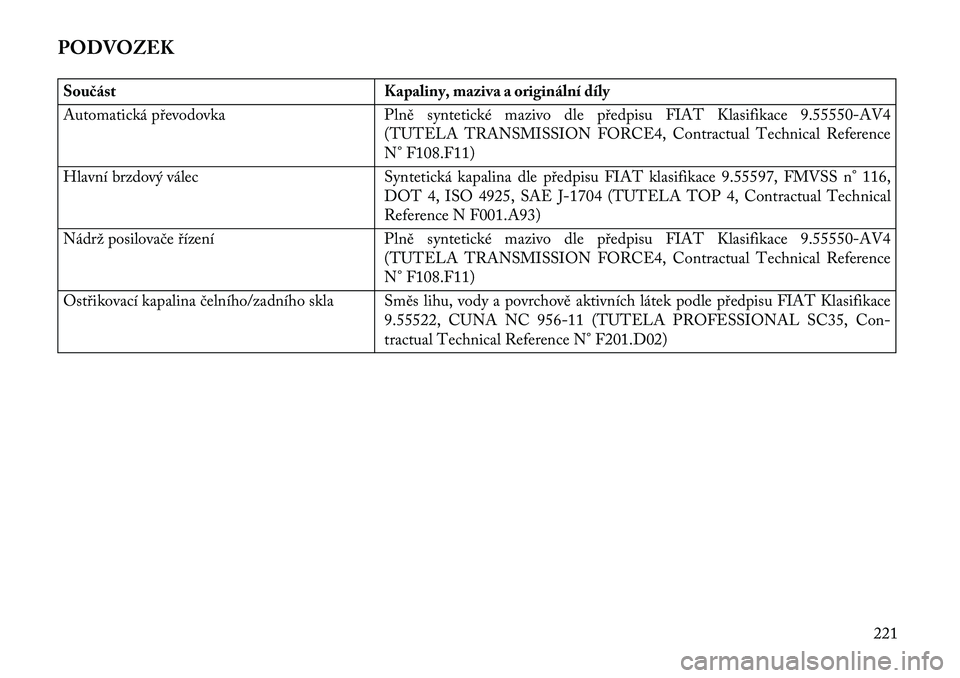

PODVOZEKSou\bástKapaliny, maziva a originální díly
Automatická převodovka Plně syntetické mazivo dle předpisu FIAT Klasifikace 9.55550-AV4 (TUTELA TRANSMISSION FORCE4, Contractual Technical Reference
N° F108.F11)
Hlavní brzdový válec Syntetická kapalina dle předpisu FIAT klasifikace 9.55597, FMVSS n° 116,
DOT 4, ISO 4925, SAE J-1704 (TUTELA TOP 4, Contractual Technical
Reference N F001.A93)
Nádrž posilovače řízení Plně syntetické mazivo dle předpisu FIAT Klasifikace 9.55550-AV4
(TUTELA TRANSMISSION FORCE4, Contractual Technical Reference
N° F108.F11)
Ostřikovací kapalina čelního/zadního skla Směs lihu, vody a povrchově aktivních látek podle předpisu FIAT Klasifikace 9.55522, CUNA NC 956-11 (TUTELA PROFESSIONAL SC35, Con-
tractual Technical Reference N° F201.D02)
221

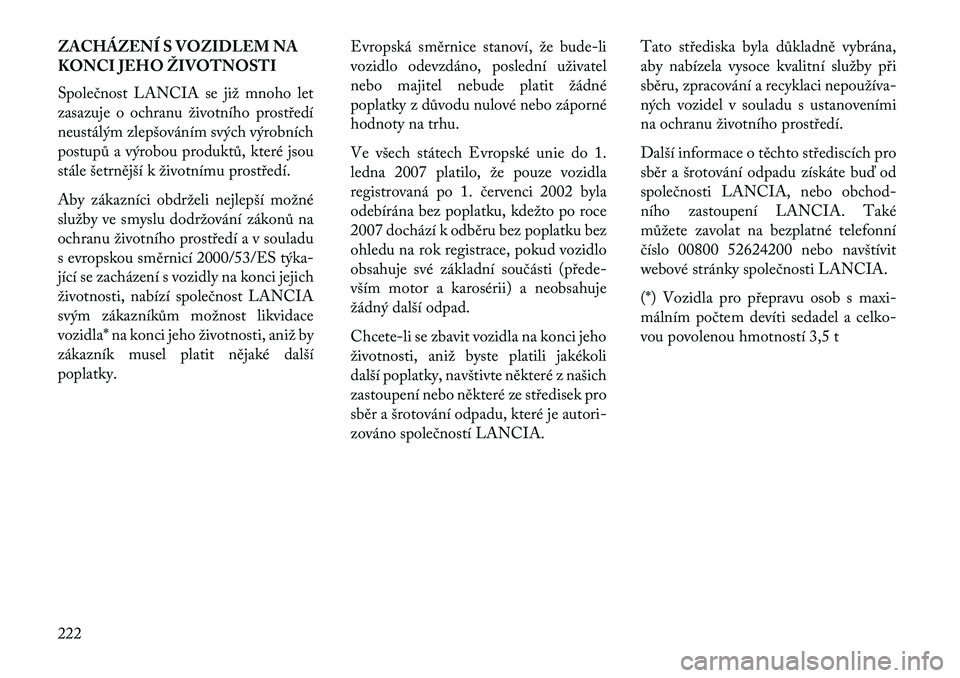

ZACHÁZENÍ S VOZIDLEM NA
KONCI JEHO ŽIVOTNOSTI
Společnost LANCIA se již mnoho let
zasazuje o ochranu životního prostředí
neustálým zlepšováním svých výrobních
postupů a výrobou produktů, které jsou
stále šetrnější k životnímu prostředí.
Aby zákazníci obdrželi nejlepší možné
služby ve smyslu dodržování zákonů na
ochranu životního prostředí a v souladu
s evropskou směrnicí 2000/53/ES týka

223
