Lancia Flavia 2013 Návod na použitie a údržbu (in Slovak)

STAROSTLIVOSŤ O
SKLÁPACIU STRECHUVÝSTRAHA!
Pri nedodržaní týchto ochranných
opatrení by mohlo dôjsť k poškodeniu
interiéru vodou, zašpineniu alebo
plesniveniu materiálu strechy.
• Vyhýbajte sa umývačkám vozidielpracujúcim pri vysokým tlaku, pre-
tože by sa tým mohol poškodiť ma-
teriál strechy. Okrem toho, vysoký
tlak vody môže narušiť švy a spôsobiť
prenikanie vody v budúcnosti.
• Pred otvorením strechy z nej od- stráňte vodu a osušte jej povrch. Ot-
váranie strechy, otvorenie dverí
alebo spustenie okna, kým je strecha
mokrá, môže spôsobiť vniknutie
vody do interiéru vozidla.
• Vozidlo umývajte opatrne, tlak prúdu vody smerujúci na švy môže
spôsobiť vniknutie vody do interiéru
vozidla.
Odporúča sa odstrániť akúkoľvek špinu
okamžite. Pravidelné umývanie strechy
predĺži jej životnosť a zlepší vzhľad a uľahčí nasledujúce čistenie. Strechu ne-
vystavujte nadmernému teplu. Strechu a
vyhradený priestor na jej uloženie často
vysávajte.
Umývanie
Dôrazne sa odporúča ručné umývanie.
Umývanie v automatickej umývačke
môže poškodiť materiál strechy. Ak mu-
síte využiť automatickú umývačku,
uprednostnite systémy s mäkkými ke-
fami.
VÝSTRAHA!
Vyhýbajte sa umývačkám vozidiel
pracujúcim pri vysokým tlaku, pre-
tože by sa tým mohol poškodiť mate-
riál strechy. Okrem toho, vysoký tlak
vody môže narušiť švy a spôsobiť pre-
nikanie vody v budúcnosti.
Všeobecné čistenie
Opatrné povysávanie strechy pred umý

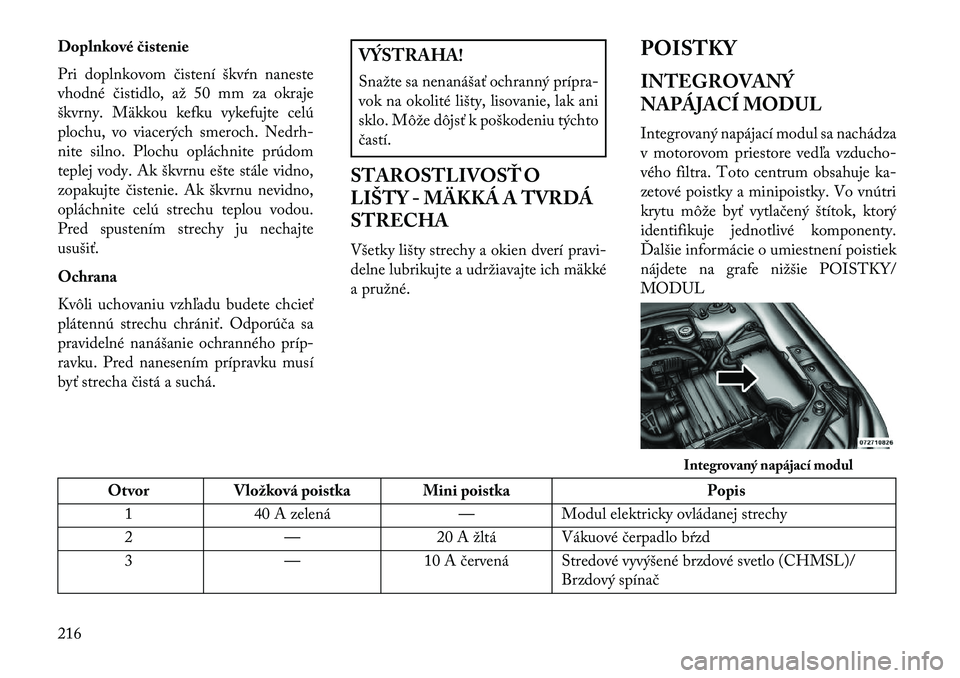

Doplnkové čistenie
Pri doplnkovom čistení škvŕn naneste
vhodné čistidlo, až 50 mm za okraje
škvrny. Mäkkou kefku vykefujte celú
plochu, vo viacerých smeroch. Nedrh-
nite silno. Plochu opláchnite prúdom
teplej vody. Ak škvrnu ešte stále vidno,
zopakujte čistenie. Ak škvrnu nevidno,
opláchnite celú strechu teplou vodou.
Pred spustením strechy ju nechajte
usušiť.
Ochrana
Kvôli uchovaniu vzhľadu budete chcieť
plátennú strechu chrániť. Odporúča sa
pravidelné nanášanie ochranného príp-
ravku. Pred nanesením prípravku musí
byť strecha čistá a suchá.
VÝSTRAHA!
Snažte sa nenanášať ochranný prípra

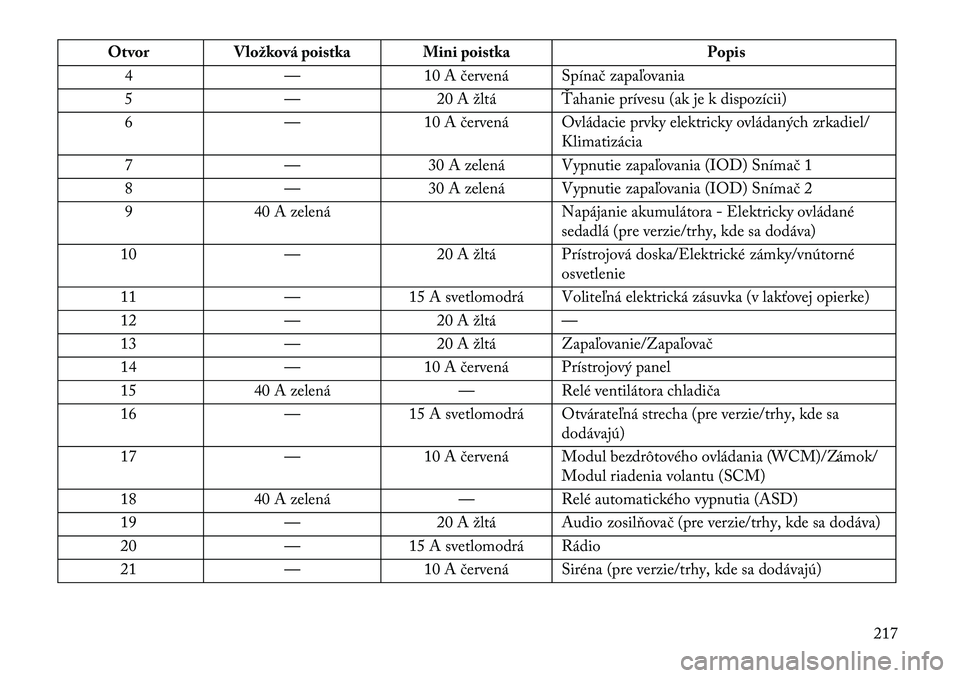

OtvorVložková poistka Mini poistka Popis
4 —10 A červená Spínač zapaľovania
5 —20 A žltá Ťahanie prívesu (ak je k dispozícii)
6 —10 A červená Ovládacie prvky elektricky ovládaných zrkadiel/
Klimatizácia
7 —30 A zelená Vypnutie zapaľovania (IOD) Snímač 1
8 —30 A zelená Vypnutie zapaľovania (IOD) Snímač 2
9 40 A zelená Napájanie akumulátora - Elektricky ovládané
sedadlá (pre verzie/trhy, kde sa dodáva)
10 —20 A žltá Prístrojová doska/Elektrické zámky/vnútorné
osvetlenie
11 —15 A svetlomodrá Voliteľná elektrická zásuvka (v lakťovej opierke)
12 —20 A žltá —
13 —20 A žltá Zapaľovanie/Zapaľovač
14 —10 A červená Prístrojový panel
15 40 A zelená —Relé ventilátora chladiča
16 —15 A svetlomodrá Otvárateľná strecha (pre verzie/trhy, kde sa
dodávajú)
17 —10 A červená Modul bezdrôtového ovládania (WCM)/Zámok/
Modul riadenia volantu (SCM)
18 40 A zelená —Relé automatického vypnutia (ASD)
19 —20 A žltá Audio zosilňovač (pre verzie/trhy, kde sa dodáva)
20 —15 A svetlomodrá Rádio
21 —10 A červená Siréna (pre verzie/trhy, kde sa dodávajú)
217

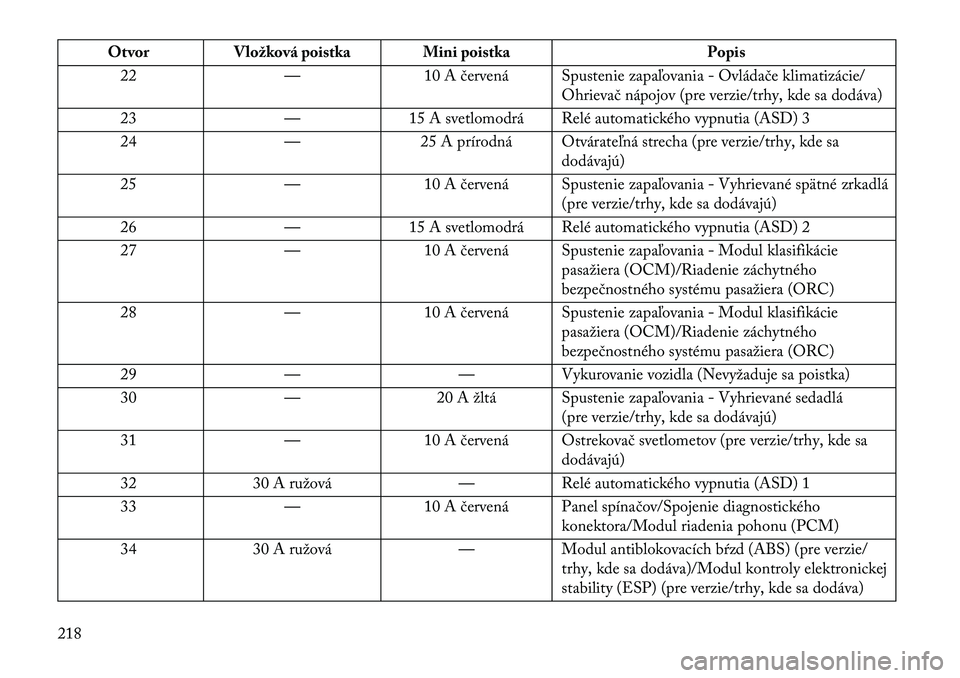

OtvorVložková poistka Mini poistka Popis
22 —10 A červená Spustenie zapaľovania - Ovládače klimatizácie/
Ohrievač nápojov (pre verzie/trhy, kde sa dodáva)
23 —15 A svetlomodrá Relé automatického vypnutia (ASD) 3
24 —25 A prírodná Otvárateľná strecha (pre verzie/trhy, kde sa
dodávajú)
25 —10 A červená Spustenie zapaľovania - Vyhrievané spätné zrkadlá
(pre verzie/trhy, kde sa dodávajú)
26 —15 A svetlomodrá Relé automatického vypnutia (ASD) 2
27 —10 A červená Spustenie zapaľovania - Modul klasifikácie
pasažiera (OCM)/Riadenie záchytného
bezpečnostného systému pasažiera (ORC)
28 —10 A červená Spustenie zapaľovania - Modul klasifikácie
pasažiera (OCM)/Riadenie záchytného
bezpečnostného systému pasažiera (ORC)
29 — —Vykurovanie vozidla (Nevyžaduje sa poistka)
30 —20 A žltá Spustenie zapaľovania - Vyhrievané sedadlá
(pre verzie/trhy, kde sa dodávajú)
31 —10 A červená Ostrekovač svetlometov (pre verzie/trhy, kde sa
dodávajú)
32 30 A ružová —Relé automatického vypnutia (ASD) 1
33 —10 A červená Panel spínačov/Spojenie diagnostického
konektora/Modul riadenia pohonu (PCM)
34 30 A ružová —Modul antiblokovacích bŕzd (ABS) (pre verzie/
trhy, kde sa dodáva)/Modul kontroly elektronickej
stability (ESP) (pre verzie/trhy, kde sa dodáva)
218

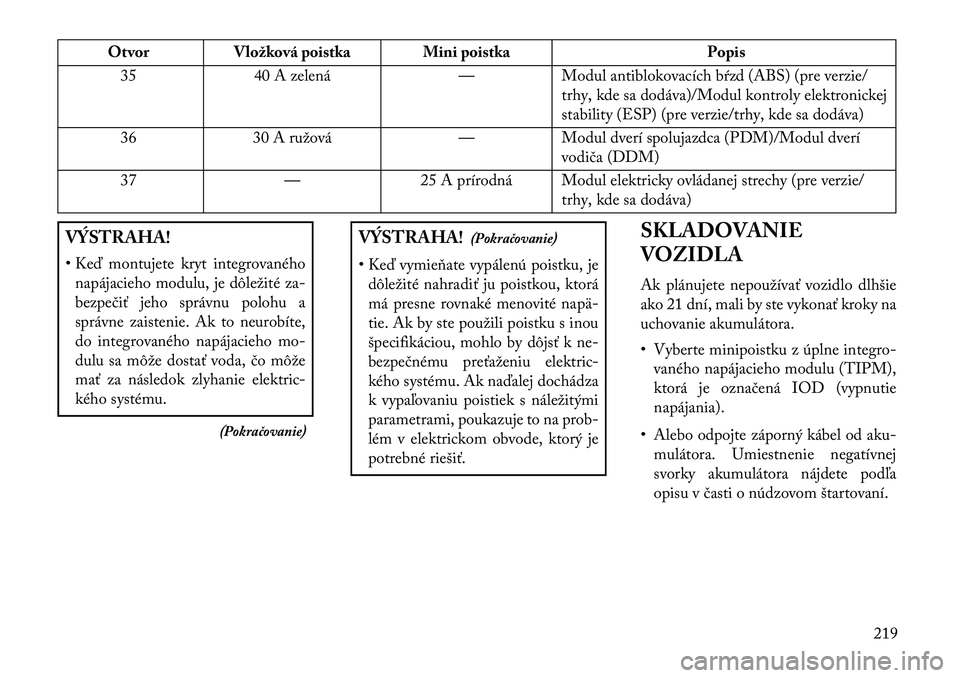

OtvorVložková poistka Mini poistka Popis
35 40 A zelená —Modul antiblokovacích bŕzd (ABS) (pre verzie/
trhy, kde sa dodáva)/Modul kontroly elektronickej
stability (ESP) (pre verzie/trhy, kde sa dodáva)
36 30 A ružová —Modul dverí spolujazdca (PDM)/Modul dverí
vodiča (DDM)
37 —25 A prírodná Modul elektricky ovládanej strechy (pre verzie/
trhy, kde sa dodáva)
VÝSTRAHA!
• Keď montujete kryt integrovanéhonapájacieho modulu, je dôležité za-
bezpečiť jeho správnu polohu a
správne zaistenie. Ak to neurobíte,
do integrovaného napájacieho mo-
dulu sa môže dostať voda, čo môže
mať za následok zlyhanie elektric-
kého systému.
(Pokračovanie)
VÝSTRAHA!(Pokračovanie)
• Keď vymieňate vypálenú poistku, je dôležité nahradiť ju poistkou, ktorá
má presne rovnaké menovité napä

•Ak vozidlo garážujete alebo ho neplánu

3. Otočte žiarovku a konektor o štvrť
otáčky a vytiahnite zo súboru.VÝSTRAHA!
Nedotýkajte sa novej žiarovky prs-
tami. Kontaminácia mastnotou vý

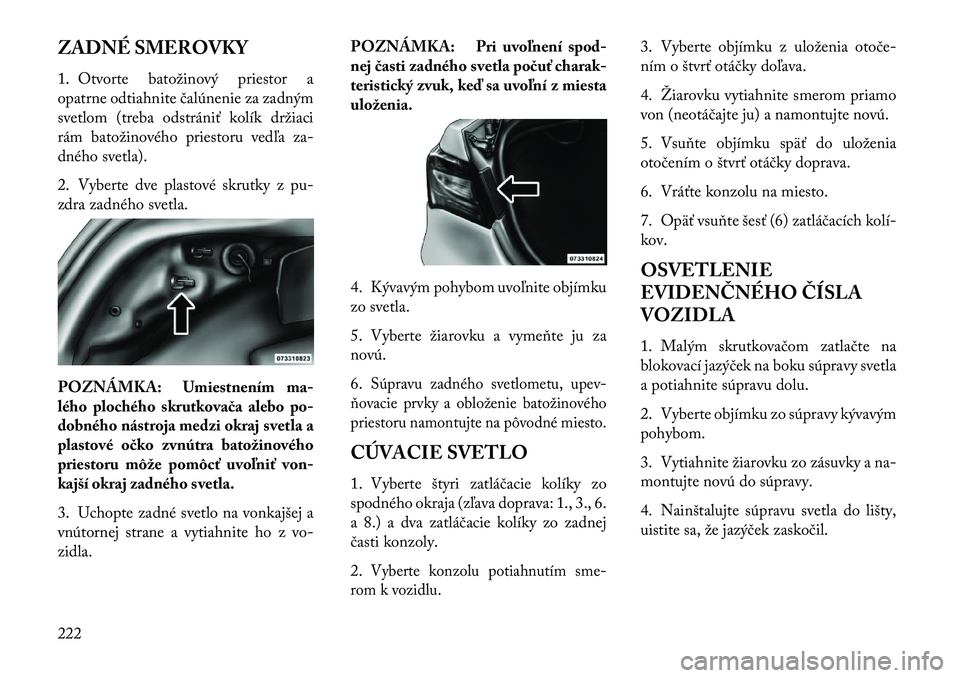

ZADNÉ SMEROVKY
1. Otvorte batožinový priestor a
opatrne odtiahnite čalúnenie za zadným
svetlom (treba odstrániť kolík držiaci
rám batožinového priestoru vedľa za-
dného svetla).
2. Vyberte dve plastové skrutky z pu-
zdra zadného svetla.
POZNÁMKA: Umiestnením ma-
lého plochého skrutkovača alebo po-
dobného nástroja medzi okraj svetla a
plastové očko zvnútra batožinového
priestoru môže pomôcť uvoľniť von-
kajší okraj zadného svetla.
3. Uchopte zadné svetlo na vonkajšej a
vnútornej strane a vytiahnite ho z vo-
zidla.POZNÁMKA: Pri uvoľnení spod-
nej časti zadného svetla počuť charak-
teristický zvuk, keď sa uvoľní z miesta
uloženia.
4. Kývavým pohybom uvoľnite objímku
zo svetla.
5. Vyberte žiarovku a vymeňte ju za
novú.
6.
Súpravu zadného svetlometu, upev-
ňovacie prvky a obloženie batožinového
priestoru namontujte na pôvodné miesto.
CÚVACIE SVETLO
1. Vyberte štyri zatláčacie kolíky zo
spodného okraja (zľava doprava: 1., 3., 6.
a 8.) a dva zatláčacie kolíky zo zadnej
časti konzoly.
2.
Vyberte konzolu potiahnutím sme-
rom k vozidlu.
3. Vyberte objímku z uloženia otoče-
ním o štvrť otáčky doľava.
4. Žiarovku vytiahnite smerom priamo
von (neotáčajte ju) a namontujte novú.
5. Vsuňte objímku späť do uloženia
otočením o štvrť otáčky doprava.
6. Vráťte konzolu na miesto.
7. Opäť vsuňte šesť (6) zatláčacích kolí

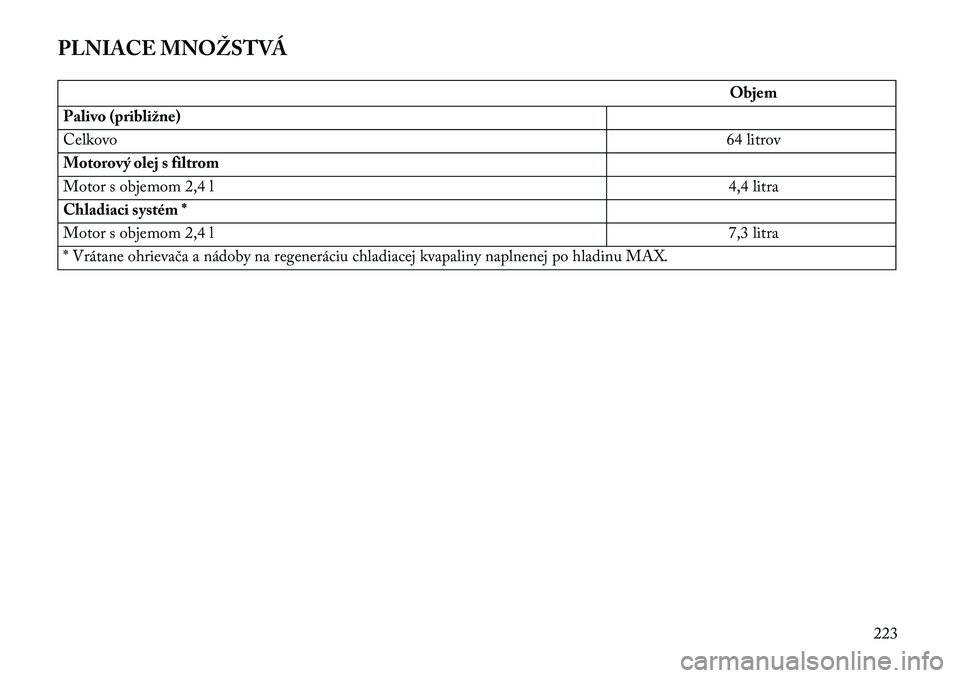

PLNIACE MNOŽSTVÁ
Objem
Palivo (približne)
Celkovo 64 litrov
Motorový olej s filtrom
Motor s objemom 2,4 l 4,4 litra
Chladiaci systém *
Motor s objemom 2,4 l 7,3 litra
* Vrátane ohrievača a nádoby na regeneráciu chladiacej kvapaliny naplnenej po hladinu MAX.
223

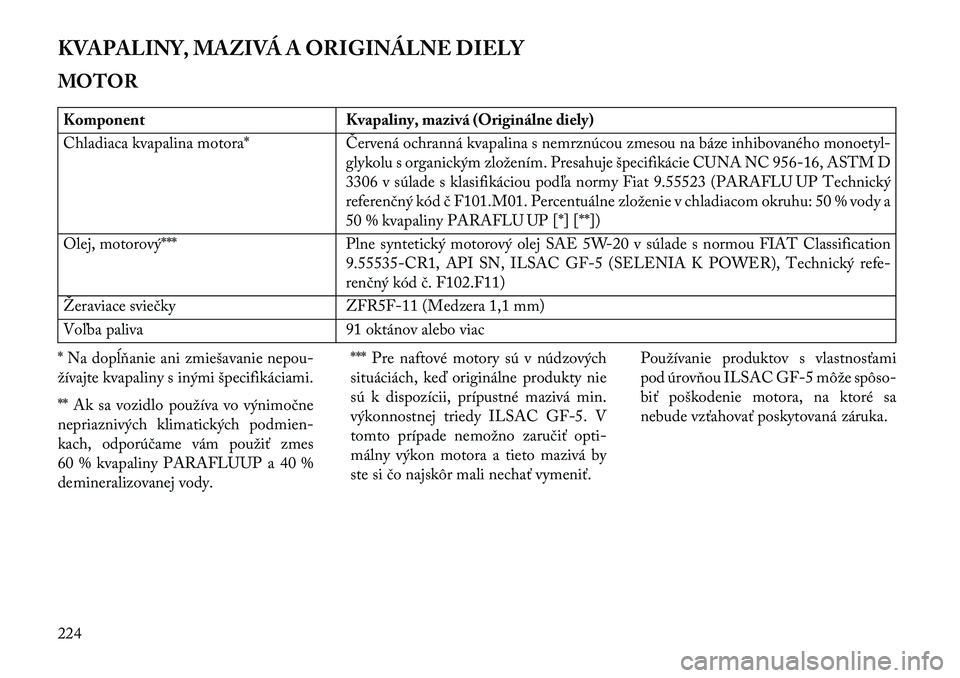

KVAPALINY, MAZIVÁ A ORIGINÁLNE DIELY
MOTORKomponentKvapaliny, mazivá (Originálne diely)
Chladiaca kvapalina motora* Červená ochranná kvapalina s nemrznúcou zmesou na báze inhibovaného monoetyl-
glykolu s organickým zložením. Presahuje špecifikácie CUNA NC 956-16, ASTM D
3306 v súlade s klasifikáciou podľa normy Fiat 9.55523 (PARAFLU UP Technický
referenčný kód č F101.M01. Percentuálne zloženie v chladiacom okruhu: 50 % vody a
50 % kvapaliny PARAFLU UP [*] [**])
Olej, motorový*** Plne syntetický motorový olej SAE 5W-20 v súlade s normou FIAT Classification
9.55535-CR1, API SN, ILSAC GF-5 (SELENIA K POWER), Technický refe-
renčný kód č. F102.F11)
Žeraviace sviečky ZFR5F-11 (Medzera 1,1 mm)
Voľba paliva 91 oktánov alebo viac
* Na dopĺňanie ani zmiešavanie nepou-
žívajte kvapaliny s inými špecifikáciami.
** Ak sa vozidlo používa vo výnimočne
nepriaznivých klimatických podmien-
kach, odporúčame vám použiť zmes
60 % kvapaliny PARAFLUUP a 40 %
demineralizovanej vody. *** Pre naftové motory sú v núdzových
situáciách, keď originálne produkty nie
sú k dispozícii, prípustné mazivá min.
výkonnostnej triedy ILSAC GF-5. V
tomto prípade nemožno zaručiť opti-
málny výkon motora a tieto mazivá by
ste si čo najskôr mali nechať vymeniť.
Používanie produktov s vlastnosťami
pod úrovňou ILSAC GF-5 môže spôso-
biť poškodenie motora, na ktoré sa
nebude vzťahovať poskytovaná záruka.
224
