ESP Lancia Lybra 2005 Betriebsanleitung (in German)

IST UNBEDINGT ZU LESEN!
KRAFTSTOFF TANKEN
Benzinmotoren:Das Fahrzeug nur mit bleifreiem Benzin mit Mindestoktanzahl von 95 ROZ betanken.
Dieselmotoren:Das Fahrzeug nur mit Dieselkraftstoff nach der europäischen Spezifikation EN590 betanken.
ANLASSEN DES MOTORS
Sich vergewissern, daß die Handbremse angezogen ist; den Getriebeschalthebel in die Leergangstellung führen;
das Kupplungspedal ganz niedertreten ohne das Gaspedal zu betätigen; und dann, bei:
Benzinmotoren:den Zündschlüssel auf AVVdrehen und ihn loslassen, sobald der Motor angesprungen ist.
Dieselmotoren:zündschüssel auf MARdrehen, das Erlöschen der Kontrolleuchte ¢undmabwarten; den
Zündschlüssel auf AVVdrehen und ihn loslassen, sobald der Motor angesprungen ist.
PARKEN AUF ENTFLAMMBAREM MATERIAL
Der Abgaskatalysator entwickelt bei seinem Betrieb sehr hohe Temperaturen. Das Fahrzeug folglich nicht auf
Gras, trockenem Laub, Tannennadeln und anderem entflammbarem Material parken: Brandgefahr.
K

UMWELTSCHUTZ
Das Fahrzeug besitzt ein System zur ständigen Diagnose der mit den Emissionen in Zusammenhang
stehenden Bauteile, damit eine bessere Umweltfreundlichkeit gewährleistet ist.
U

LERNEN SIE IHR FAHRZEUG KENNEN
Wir empfehlen Ihnen, dieses Kapitel am
Lenkrad Ihres neuen Lybra sitzend durchzule-
sen. So können Sie die im Handbuch beschrie-
benen Teile sofort erkennen und “direkt” über-
prüfen, was Sie gerade gelesen haben.
Bald werden Sie die Kenntnis Ihres Lybra ver-
tiefen, Sie werden die Bedienungselemente und
Einrichtungen sehen, mit denen er ausgestattet
ist. Wenn sie dann den Motor anlassen und los-
fahren, werden Sie noch viele andere ange-
nehme Überraschungen machen.
ARMATURENBRETT ...................................... 15
ZÜND- UND ANLASS-SCHALTER ................ 16
DAS LANCIA-CODE-SYSTEM ....................... 17
ELEKTRONISCHE ALARMANLAGE ............. 21
INDIVIDUELLE EINSTELLUNGEN .............. 28
SICHERHEITSGURTE ................................... 34
SICHERHEIT DER MITREISENDEN KINDER ... 37
GURTSTRAFFERN ......................................... 42
FRONT- UND SEITEN-AIRBAGS ................... 43
INSTRUMENTENTAFEL ................................ 50
BORDINSTRUMENTE .................................... 51
KONTROLL- UND WARNLEUCHTEN .......... 53CHECK CONTROL ......................................... 59
LANCIA I.C.S.-SYSTEM MIT
MULTIFUNKTIONALEM DISPLAY ................ 62
AUTORADIO................................................... 73
KLIMATISIERUNG ......................................... 103
AUTOMATISCHE KLIMAANLAGE ................ 105
ZUSATZHEIZGERÄT ..................................... 115
HEBELSCHALTER AM LENKRAD ................ 115
SCHALTER ..................................................... 118
HANDSCHALTGETRIEBE ............................. 121
FAHRGESCHWINDIGKEITSREGLER
(CRUISE CONTROL)...................................... 122
INNENAUSSTATTUNG................................... 125
SCHIEBEDACH .............................................. 131
TÜREN ........................................................... 134
GEPÄCKRAUM ............................................... 138
MOTORHAUBE .............................................. 141
TANKVERSCHLUSS....................................... 143
VORRÜSTUNG FÜR FUNKTELEFON
(HANDY) ........................................................ 144
GEPÄCKTRÄGER/SKITRÄGER ..................... 145
SCHEINWERFEREINSTELLUNG.................. 146
EOBD SYSTEM .............................................. 148
ABS ................................................................. 149
ESP-SYSTEM (ASR - HH - HBA) ................... 151
AUTORADIO-ANLAGE .................................. 154
14

20
2)Wenn die Kontrolleuchte ¢blinkt,
bedeutet dies, daß das Fahrzeug nicht
von der Motorsperre geschützt ist. Man
sollte sich sofort an das Lancia-Kun-
dendienstnetzwenden und dort alle
Schlüssel abspeichern lassen.ERNEUERUNG DER BATTERIEN
IN DER FERNBEDIENUNG
Sollte bei Druck auf die Taste (C,D
oderE Abb. 5) die Led Fauf dem
Schlüssel nur einmal kurz
aufblinken und die Led L(Abb.
12) auf dem Lenkrad konstant für
ca. 2 Minuten (nach Ausschluss des
Alarms) leuchten, muss die Batterie
durch eine neue gleichen Typs
ausgewechselt werden, die im
Handel erworben werden kann. ERSATZSCHLÜSSEL
ANFERTIGEN
Werden Ersatzschlüssel angefordert,
so ist nicht zu vergessen, daß alle
Schlüssel (bis max. 7 Stück) gespei-
chert werden müssen, d. h. die neuen
und auch die bereits vorhandenen.
Wenden Sie sich dazu direkt an das
Lancia - Kundendienstnetz und
nehmen Sie alle in Ihrem Besitz be-
findlichen Schlüssel und die CODE
Card,einen Personalausweis sowie die
den Besitz des Fahrzeugs bestätigen-
den Dokumente mit. Beim Lancia-
Kundendienstnetzkann ein Duplikat
der CODE Card angefordert werden.
ZUR BEACHTUNGDie bei der
neuen Speicherung nicht eingegebe-
nen Schlüssel-Codes werden aus dem
Speicher gelöscht, um zu garantieren,
daß mit den evtl. verlorenen oder ge-
stohlenen Schlüsseln der Motor nicht
mehr angelassen werden kann.Die verbrauchten Batte-
rien belasten die Umwelt.
Sie sind, wie gesetzlich
vorgesehen, in die eigens dazu vor-
gesehenen Behälter zu werfen oder
beim Lancia-Kundendienstnetz
abzugeben, das die Entsorgung
vornehmen wird. Wenn nach zirka 2 Sekun-
den vom Drehen des
Schlüssels auf MAR die
Kontrolleuchte des Lancia-CODE-
Systems mit Intervallen von zirka ei-
ner halben Sekunde zu blinken be-
ginnt, bedeutet dies, daß der Code
der Schlüssel nicht gespeichert
wurde und daß das Fahrzeug daher
nicht gegen evtl. Diebstahlversuche
durch das Lancia-CODE-System ge-
schützt ist. Wenden Sie sich bitte in
diesem Falle an das Lancia-Kun-
dendienstnetz, um die Codes der
Schlüssel speichern zu lassen.
ZUR BEACHTUNG Bei einem
schnell ausgeführten Anlaßvorgang,
beim direkten Drehen des Schlüs-
sels von STOP auf AVV könnte der
komplexe Erkennungscode nicht
vollständig übertragen werden und
somit das Anlassen des Motors ver-
hindern: Den Vorgang nochmals
und langsamer wiederholen.

29
zum Einstellen in Höhe des Vor-
der- und Hinterteils des Fahrer-
sitzes und des alleinigen Hinterteils des
Beifahrersitzes (Bedienungselement A);
¯˙zum Einstellen der Schräglage der
Rückenlehne (Bedienungselement B).
Einstellung im Lendenbereich
am Fahrersitz
Gestattet die Veränderung der Ab-
stützung des Rückens für Verbesserung
des Komforts. Im vorderen Bereich der
TasteC(Abb. 15) drücken um die Ab-
stützung zu vergrößern und im hinte-
ren Bereich um sie zu verkleinern.
Heizung (wo vorgesehen)
Die Taste D(Abb. 14) drücken, um
die Sitzheizung einzuschalten. Zum Aus-
schalten, nochmals die Taste drücken. Bei eingeschalteter Heizung brennt
die Led in der Taste an der Mittel-
konsole (A,Abb. 16, Fahrersitz, B
Beifahrersitz).
Speichern der
Fahrersitzpositionen
(wo vorgesehen) (Abb. 17)
Das System ermöglicht das Spei-
chern und das Abrufen von drei un-
terschiedlichen Positionen des Fah-
rersitzes und der Außenspiegel.
Das Speichern der Positionen des Sit-
zes und der Außenspiegel ist nur bei
Zündschlüssel auf MARmöglich.
Die Position des Fahrersitzes mit den
vorher beschriebenen Bedienungsele-
menten und die Position der Außen-
spiegel einstellen.
Dann gleichzeitig die Taste “MEM”
und eine der Tasten “1”, “2” oder“3”, für jeweils eine zu speichernde
Sitzposition, drücken, bis zwei aku-
stische Bestätigungssignale ertönen.
Beim Speichern einer neuen Position
der Sitze und der Spiegel, wird auto-
matisch die vorhergehende, mit der-
selben Taste gespeicherte, gelöscht.
Um bei offener Tür eine der gespei-
cherten Positionen abzurufen, die ent-
sprechende Taste “1”, “2” oder “3”
drücken.
Der Sitz wird sich automatisch be-
wegen, die gespeicherte Position er-
reichen und dann ein akustisches Be-
stätigungssignal abgeben.
ZUR BEACHTUNG Die Speiche-
rung der Sitzpositionen umfaßt nicht
die Einstellung im Lendenbereich und
das Einschalten der Heizung.
Abb. 15
P4T0333
Abb. 16 Abb. 17
P4T0271P4T0332

33
Falls der Spiegel in en-
gen Durchfahrten oder in
automatischen Fahrzeug-
Waschanlagen Schwierigkeiten
bereitet, klappt man ihn von der
Stellung 1 in die Stellung 2 (Abb.
32). AUSSENRÜCKSPIEGEL
(Abb. 30-31-32)
Die Bedienung ist nur bei Zünd-
schlüssel auf MARmöglich.
Zum Wählen des einzustellenden
Spiegels, den Schalter A(Abb. 30-
31) auf Position 1(linker Spiegel)
oder auf Position 2(rechter Spiegel)
drehen.
Zum Einstellen des gewählten Spie-
gels, den Schalter Ain die vier Rich-
tungen verstellen.
Nach dem Einstellen, den Schalter A
auf Position 0drehen, um ein verse-
hentliches Verstellen zu vermeiden.
Abb. 30
P4T0056
Abb. 31
P4T0029
Abb. 32
P4T0017
Das Beschlagentfernen/Entfrosten
der Spiegel wird automatisch zusam-
men mit der Heckscheibenheizung
eingeschaltet.
ZUR BEACHTUNGAufgrund der
Krümmung des Spiegels erscheinen
die Gegenstände weiter entfernt als in
Wirklichkeit.
Speichern der Spiegelpositionen
(wo vorgesehen)
Bei den Versionen mit elektrisch ver-
stellbaren Sitzen und Speicherung der
Fahrersitzposition wird die Einstel-
lung der Außenspiegel zusammen mit
der Sitzposition gespeichert. Um die Breite zu verringern, sind die
Spiegel manuell oder elektrisch (wo
vorgesehen) zurückklappbar.
Das elektrische Zurückklappen der
Spiegel (wo vorgesehen) erfolgt durch
Drehen des Schalters A(Abb. 31) in
die Position 3. Um die Spiegel in die
normale Gebrauchslage zu klappen,
den Schalter in die Stellung 0drehen.

46
Durch die Deaktivierung des fronta-
len Beifahrer-Airbags wird die Funk-
tion des seitlichen Beifahrer-Airbags
nicht gesperrt.
Bei offener Tür kann der Schlüssel
in beiden Positionen eingeführt und
abgezogen werden.
Der Schlüsselschalter (Abb. 49) be-
sitzt zwei Stellungen:
1) Beifahrer-Airbag ist aktiviert:
(PositionON
P) Kontrolleuchte an
der Instrumententafel brennt nicht;
Kinder dürfen absolut nicht auf dem
Beifahrersitz mitreisen.
2) Beifahrer-Airbag ist deaktiviert:
(PositionOFF
F) Kontrolleuchte an
der Instrumententafel brennt. Kinder
können, durch geeignete Rückhalte-
systeme geschützt, auf dem Beifah-
rersitz mitreisen.
Die Kontrolleuchte
Fin der Instru-
mententafel brennt so lange, bis der
Beifahrer-Airbag wieder aktiviert
wird.Den Schalter nur bei ab-
gestelltem Motor und abge-
zogenem Zündschlüssel
betätigen.
Die Warnleuchte für
deaktivierten frontalen
Beifahrer-Airbag kann bei
eventuellen Defekten in der Warn-
leuchte für Störungen im Air-
bag aushelfen. In diesem Fall er-
gibt sich an der Instrumententafel
folgende Situation:
– Warnleuchte für Störung im
Airbag brennt nicht;
– Kontrolleuchte für Deakti-
vierung des frontalen Beifahrer-
Airbags brennt mit Blinklicht
(nach den üblichen 4 Sekunden).
Wenden Sie sich bitte vor der
Fortsetzung Ihrer Fahrt für die so-
fortige Kontrolle des Systems an
das Lancia-Kundendienstnetz.
¬
¬
Manuelle Deaktivierung des
frontalen Beifahrer-Airbags
(Abb. 49)
Falls ein Kind absolut auf dem Bei-
fahrersitz mitreisen muß, kann der im
Fahrzeug eingebaute Beifahrer-Air-
bag deaktiviert werden.
Die Deaktivierung erfolgt durch
Betätigen des Schalters mit dem
Zündschlüssel auf der rechten Arma-
turenbrettseite (Abb. 49). Der Schal-
ter ist nur bei offener Tür zugänglich.
Abb. 49
P4T0264

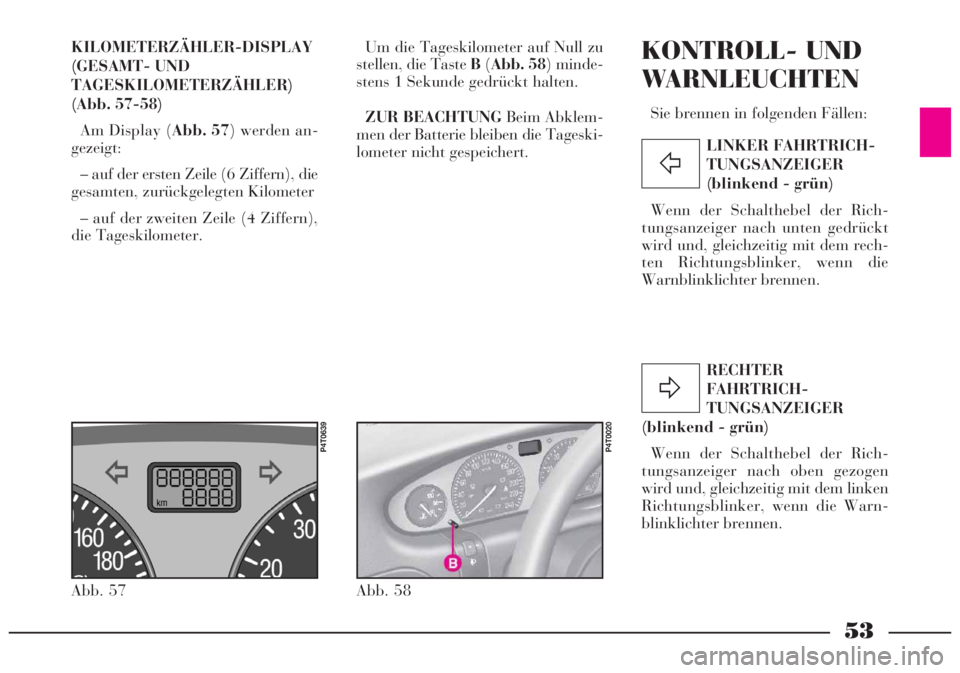

53
RECHTER
FAHRTRICH-
TUNGSANZEIGER
(blinkend - grün)
Wenn der Schalthebel der Rich-
tungsanzeiger nach oben gezogen
wird und, gleichzeitig mit dem linken
Richtungsblinker, wenn die Warn-
blinklichter brennen.LINKER FAHRTRICH-
TUNGSANZEIGER
(blinkend - grün)
Wenn der Schalthebel der Rich-
tungsanzeiger nach unten gedrückt
wird und, gleichzeitig mit dem rech-
ten Richtungsblinker, wenn die
Warnblinklichter brennen.
Ÿ
Δ
KILOMETERZÄHLER-DISPLAY
(GESAMT- UND
TAGESKILOMETERZÄHLER)
(Abb. 57-58)
Am Display (Abb. 57) werden an-
gezeigt:
– auf der ersten Zeile (6 Ziffern), die
gesamten, zurückgelegten Kilometer
– auf der zweiten Zeile (4 Ziffern),
die Tageskilometer.Um die Tageskilometer auf Null zu
stellen, die Taste B(Abb. 58) minde-
stens 1 Sekunde gedrückt halten.
ZUR BEACHTUNGBeim Abklem-
men der Batterie bleiben die Tageski-
lometer nicht gespeichert.KONTROLL- UND
WARNLEUCHTEN
Sie brennen in folgenden Fällen:
Abb. 57
P4T0639
Abb. 58
P4T0020

57

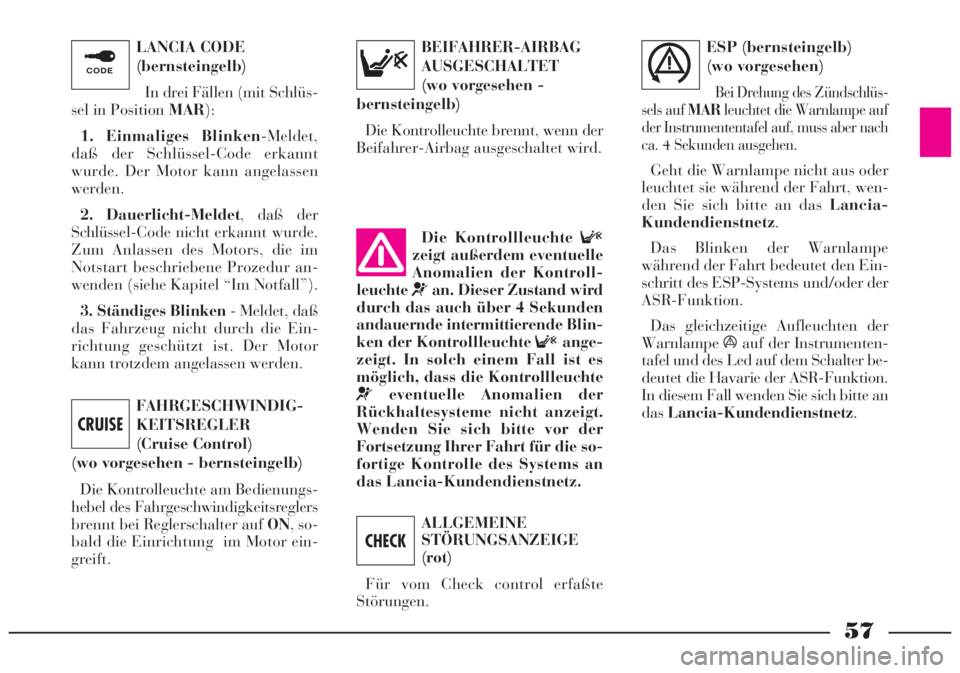

LANCIA CODE
(bernsteingelb)
In drei Fällen (mit Schlüs-
sel in Position MAR):
1. Einmaliges Blinken-Meldet,
daß der Schlüssel-Code erkannt
wurde. Der Motor kann angelassen
werden.
2. Dauerlicht-Meldet, daß der
Schlüssel-Code nicht erkannt wurde.
Zum Anlassen des Motors, die im
Notstart beschriebene Prozedur an-
wenden (siehe Kapitel “Im Notfall”).
3. Ständiges Blinken - Meldet, daß
das Fahrzeug nicht durch die Ein-
richtung geschützt ist. Der Motor
kann trotzdem angelassen werden.
¢
FAHRGESCHWINDIG-
KEITSREGLER
(Cruise Control)
(wo vorgesehen - bernsteingelb)
Die Kontrolleuchte am Bedienungs-
hebel des Fahrgeschwindigkeitsreglers
brennt bei Reglerschalter auf ON, so-
bald die Einrichtung im Motor ein-
greift.
CRUISE
BEIFAHRER-AIRBAG
AUSGESCHALTET
(wo vorgesehen -
bernsteingelb)
Die Kontrolleuchte brennt, wenn der
Beifahrer-Airbag ausgeschaltet wird.ESP (bernsteingelb)
(wo vorgesehen)
Bei Drehung des Zündschlüs-
sels auf MARleuchtet die Warnlampe auf
der Instrumententafel auf, muss aber nach
ca. 4 Sekunden ausgehen.
Geht die Warnlampe nicht aus oder
leuchtet sie während der Fahrt, wen-
den Sie sich bitte an das Lancia-
Kundendienstnetz.
Das Blinken der Warnlampe
während der Fahrt bedeutet den Ein-
schritt des ESP-Systems und/oder der
ASR-Funktion.
Das gleichzeitige Aufleuchten der
Warnlampeáauf der Instrumenten-
tafel und des Led auf dem Schalter be-
deutet die Havarie der ASR-Funktion.
In diesem Fall wenden Sie sich bitte an
dasLancia-Kundendienstnetz.
ALLGEMEINE
STÖRUNGSANZEIGE
(rot)
Für vom Check control erfaßte
Störungen.Die Kontrollleuchte
F
zeigt außerdem eventuelle
Anomalien der Kontroll-
leuchte
¬an. Dieser Zustand wird
durch das auch über 4 Sekunden
andauernde intermittierende Blin-
ken der Kontrollleuchte
Fange-
zeigt. In solch einem Fall ist es
möglich, dass die Kontrollleuchte
¬eventuelle Anomalien der
Rückhaltesysteme nicht anzeigt.
Wenden Sie sich bitte vor der
Fortsetzung Ihrer Fahrt für die so-
fortige Kontrolle des Systems an
das Lancia-Kundendienstnetz.
CHECK
Fá

58
Auch während der even-
tuellen Benutzung des Re-
servekleinrads funktio-
niert das ESP-System. Es ist zu
berücksichtigen, dass das Klein-
rad kleinere Abmessungen als der
normale Reifen hat und dass da-
her seine Haftung kleiner als die
der anderen Reifen des Fahrzeu-
ges ist. Es könnte daher bei beson-
deren Haftbedingungen und/oder
Fahrmanövern die áESP-Warn-
lampe aufleuchten. Bitte kontrol-
lieren Sie das Ausgehen der
Lampe nach erfolger Montage des
normalen Rades. Für Kleinräder
besteht bekanntlich das Verbot,
die Geschwindigkeit von 80 km/h
zu überschreiten und es sind
Manöver zu vermeiden, die zum
Verlust der Fahrzeugkontrolle
führen könnten.Für die korrekte Funkti-
onsweise des ESP-Systems
ist es unabdingbar, dass
die Reifen alle von derselben
Marke und vom selben Typ sind.
Sie müssen in perfektem Zustand
sein und in Typ, Marke und Ab-
messungen den vorgeschriebenen
Angaben entsprechen.HILL HOLDER
(bernsteingelb)
(wo vorgesehen)
Bei Drehung des Zündschlüssels auf
MAR leuchtet die Warnlampe auf der
Instrumententafel auf, muss aber
nach ca. 4 Sekunden ausgehen.
Geht die Warnlampe nicht aus oder
leuchtet sie während der Fahrt, wen-
den Sie sich bitte an das Lancia-Kun-
dendienstnetz.
*

60
2- Warnleuchte für Defekt der Lampe
für Nebelschlußleuchte
3- Warnleuchte für Defekt in der
linken Bremsleuchte
4- Warnleuchte für Defekt in der
rechten Bremsleuchte
5- Warnleuchte für Defekt in den
Bremsleuchten
6- Warnleuchte für zu niedrigen
Motorkühlmittelstand (wo vorgese-
hen)
7- Warnleuchte für zu niedrigen
Stand der Scheibenwaschflüssigkeit
(wo vorgesehen)
8- Warnleuchte für zu niedrigen
Motorölstand (nur Diesel-Versionen)
9- Warnleuchte für unvollständig ge-
schlossene Türen, Haube/Heckklappe
10- Warnleuchte für Anzeige der
Unwirksamkeit der Warnleuchte
>
an der Instrumententafel
11- Warnleuchte für Anzeige der
Unwirksamkeit der Warnleuchten
>undxan der Instrumententafel
(das gleichzeitige Brennen dieser bei-
den Warnleuchten meldet Störung im
elektronischen Bremskraftregler EBD)
12- Warnleuchte für Anzeige der
Unwirksamkeit der Warnleuchte á
an der Instrumententafel
13- Warnleuchte für Anzeige der
Unwirksamkeit des Check control 14- Ideogramm zur Anzeige der un-
vollständigen Schließung der Türen
und Gepäckraumdeckel (Limousinen)
15- Ideogramm zur Anzeige der un-
vollständigen Schließung der Türen
und Heckklappe (Station Wagon)
16- Anzeige des Motorölstandes
(nur Diesel-Versionen).
Das Check control ist in der Lage
gleichzeitig zwei Warnleuchten ne-
beneinander am Display anzuzeigen,
außer evtl. Der Warnleuchte 9für
unvollständig geschlossene Türen,
Haube/ Heckklappe.
Sind die Meldungen mehr als zwei,
so werden die entsprechenden Warn-
leuchten zyklisch alle zwei Sekunden
angezeigt, während auf der rechten
Seite des Displays der rote Schriftzug
CHECKerscheint. Der rote Schriftzug
CHECKerscheint auch wenn die
Warnleuchte für Defekt in den
Außenlicht-Lampen1brennt.
Bei Defekt in den Lampen der Ne-
belschlußleuchten, in der linken und
rechten Bremsleuchte, zusammen mit
den entsprechenden Kontrolleuchten
2-3-4-5, erfolgt immer auch die An-
zeige der Warnleuchte für Defekt in
den Außenlicht-Lampen 1.
ZUR BEACHTUNGDie Warnleuch-
ten bleiben angezeigt, auch bei Wech-sel der Bildschirmseite oder der Funk-
tion des Displays, solange die Störung,
die das Ansprechen des Check control
bewirkt hat, nicht beseitigt wird. Die
Warnleuchten1-8-10-11-12-13ha-
ben Vorrang gegenüber den anderen
Informationen des Check control.
SCHRIFTZÜGE FÜR MELDUNGEN
Beim Anlassen des Motors erschei-
nen bei Störung vor dem Einschalten
der Warnleuchten 1-10-11-12-13
am Display (für zirka 5 Sekunden)
folgende Schriftzüge:
–LICHTER DEFEKT (Anzeige1)
–LED ABS KO(Anzeige10)
–LED EBD KO(Anzeige11)
–LED ESP KO(Anzeige12)
–KEIN SIGNAL AN CHECK UND
TRIP COMPUTER (Anzeige14).
ANZEIGE BEI UNVOLLSTÄNDIG
GESCHLOSSENEN TÜREN UND
HAUBE/HECKKLAPPE (9-14-15)
Beim Drehen des Schlüssels auf
MARwird das Ideogramm 14(Li-
mousine) oder 15(Station Wagon) im
rechten Bereich der Hauptbild-
schirmseite des Displays angezeigt,
während die Warnleuchte 9im unte-
ren linken Bereich erscheint.
Nach zirka einer Minute, bei noch
offenen Türen oder Gepäckraum-
