OBD port Lancia Musa 2010 Instructieboek (in Dutch)

7
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENINGDASHBOARD ....................................................... 8
INSTRUMENTENPANEEL .................................. 10
SYMBOLEN ......................................................... 11
LANCIA CODE ..................................................... 11
DE SLEUTELS EN PORTIERVERGRENDELING ... 13
START-/CONTACTSLOT ..................................... 20
INSTRUMENTEN ................................................ 21
MULTIFUNCTIONEEL DISPLAY
(OP HET STANDAARD INSTRUMENTENPANEEL
MET TWEE REGELS) ......................................... 22
MULTIFUNCTIONEEL DISPLAY
(OP HET COMFORT INSTRUMENTENPANEEL
MET DRIE REGELS) ........................................... 25
ZITPOSITIE INSTELLEN ................................... 38
HOOFDSTEUNEN ............................................... 44
STUURWIEL VERSTELLEN ............................... 45
SPIEGELS ............................................................ 46
KLIMAATREGELING/AIRCONDITIONING ........ 47
HANDBEDIENDE AIRCONDITIONING ............... 48
AUTOMATISCHE TWEEZONE
KLIMAATREGELING .......................................... 52
BUITENVERLICHTING ...................................... 62
RUITEN REINIGEN ............................................. 64
CRUISE-CONTROL ............................................. 67
PLAFONDVERLICHTING ................................... 69
BEDIENINGSKNOPPEN VERLICHTING ............ 71BRANDSTOFNOODSCHAKELAAR ..................... 72
INTERIEURUITRUSTING ................................... 73
ROKERSKIT ......................................................... 75
ZONNEKLEPPEN ................................................ 76
OPENDAK ............................................................ 76
RUITBEDIENING ................................................ 78
BAGAGERUIMTE ................................................ 80
MOTORKAP ......................................................... 82
DAKRAILS ........................................................... 83
KOPLAMPEN ....................................................... 84
ABS ...................................................................... 85
EOBD-SYSTEEM ................................................. 86
GSI-SYSTEEM ..................................................... 87
AUTORADIO ........................................................ 87
EXTRA ACCESSOIRES ....................................... 88
ELEKTRISCHE STUURBEKRACHTIGING
„DUALDRIVE” .................................................... 89
PARKEERSENSOREN ......................................... 90
TANKEN .............................................................. 92
BESCHERMING VAN HET MILIEU .................... 94
DASHBOARD EN BEDIENING

125
STARTEN
EN RIJDEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
LAMPJES EN
BERICHTEN
LAMPJES EN BERICHTEN
ALGEMENE OPMERKINGEN.......................... 126
TE LAAG REMVLOEISTOFNIVEAU............... 126
AANGETROKKEN HANDREM ........................ 126
STORING AIRBAGSYSTEEM ........................... 126
TE HOGE
KOELVLOEISTOFTEMPERATUUR................ 127
ACCU WORDT NIET VOLDOENDE
OPGELADEN................................................... 127
TE LAGE MOTOROLIEDRUK..........................128
OLIEKWALITEIT ONVOLDOENDE ............... 128
STORING ELEKTRISCHE
STUURBEKRACHTIGING „DUALDRIVE” ...... 129
NIET GOED GESLOTEN PORTIEREN............ 129
NIET OMGELEGDE VEILIGHEIDSGORDEL ... 129
STORING EBD ................................................. 129
STORING IN INSPUITSYSTEEM ..................... 129
STORING MOTORMANAGEMENTSYSTEEM
(EOBD)............................................................. 129
UITGESCHAKELDE AIRBAG
PASSAGIERSZIJDE.......................................... 130
STORING ABS .................................................. 131
BRANDSTOFRESERVE................................... 131
VOORGLOEI-INSTALLATIE........................... 131STORING VOORGLOEI-INSTALLATIE .......... 131
WATER IN BRANDSTOFFILTER.................... 131
STORING ELEKTRONISCHE
STARTBLOKKERING – LANCIA CODE .......... 132
MISTACHTERLICHTEN.................................. 132
ALGEMENE STORINGSMELDING.................. 132
VERSLETEN REMBLOKKEN.......................... 133
VERSTOPT ROETFILTER............................... 133
BUITENVERLICHTING EN DIMLICHTEN ..... 133
FOLLOW ME HOME ....................................... 133
MISTLAMPEN VOOR ...................................... 133
RICHTINGAANWIJZER LINKS....................... 134
RICHTINGAANWIJZER RECHTS .................... 134
INSCHAKELING ELEKTRISCHE
STUURBEKRACHTIGING „DUALDRIVE” ...... 134
CRUISE-CONTROL (SNELHEIDSREGELAAR)
(CRUISE CONTROL) ....................................... 134
GROOTLICHT................................................. 134
KANS OP GLADHEID ...................................... 134
BEPERKTE ACTIERADIUS............................. 134

129
STARTEN
EN RIJDEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
LAMPJES EN
BERICHTEN
STORING
ELEKTRISCHE
STUURBEKRACH-
TIGING „DUALDRIVE”
(rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na
enkele seconden moet het lampje do-
ven.
Als het lampje blijft branden, werkt
de elektrische stuurbekrachtiging niet
meer en is meer kracht nodig voor het
draaien van het stuur: wendt u tot het
Lancia Servicenetwerk.
Op het display verschijnt de bijbeho-
rende melding.
g
NIET GOED
GESLOTEN
PORTIEREN (rood)
Als een of meerdere portieren
of de achterklep niet goed gesloten
zijn, gaat het lampje branden (bij be-
paalde uitvoeringen).
Op het display verschijnt de bijbeho-
rende melding.
Als de auto in beweging is met geo-
pende portieren of achterklep, dan
klinkt er een akoestisch signaal.
´
NIET OMGELEGDE
VEILIGHEIDSGORDELS
(rood)(voor bepaalde
uitvoeringen/markten)
Het lampje op het instrumentenpaneel
gaat continu branden als bij stilstaande
auto de veiligheidsgordel aan bestuur-
derszijde niet goed is omgelegd. Als de
auto rijdt en de veiligheidsgordel aan
bestuurderszijde is niet goed omgelegd,
dan gaat het lampje knipperen en
klinkt tegelijkertijd een akoestisch sig-
naal (zoemer). Het akoestische signaal
(zoemer) van het SBR-systeem (Seat
Belt Reminder) kan permanent worden
uitgeschakeld door het Lancia Service-
netwerk. Het systeem kan weer worden
geactiveerd via het setup-menu.<
>
STORING EBD
(rood)
(geel)
Als bij een draaiende motor tegelijker-
tijd de waarschuwingslampjes xen>
gaan branden, dan is er een storing in
het EBD-systeem of is het systeem niet
beschikbaar; in dat geval kunnen bij
hard remmen de achterwielen vroegtij-
dig blokkeren waardoor de auto kan
slippen. Rijd direct zeer voorzichtig
naar de dichtstbijzijnde werkplaats van
het Lancia Servicenetwerk om het sys-
teem te laten controleren.
Op het display verschijnt de bijbeho-
rende melding.
x
STORING
INSPUITSYSTEEM
(Multijet-uitvoeringen
– geel)
STORING MOTOR MA-
NAGEMENTSYSTEEM
EOBD (benzine-
uitvoeringen – geel)
Storing in inspuitsysteem
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Het
moet doven nadat de motor is aange-
slagen.
Als het lampje blijft branden of tij-
dens het rijden gaat branden, dan
duidt dit op een storing in het in-
spuitsysteem. Dit kan tot gevolg heb-
ben dat de prestaties verminderen, de
auto slechter gaat rijden en het brand-
stofverbruik toeneemt.
Op het display verschijnt de bijbeho-
rende melding.
U kunt onder deze omstandigheden
doorrijden zonder te veel van de mo-
tor te eisen of met hoge snelheid te rij-
den. Wendt u in dit geval zo snel mo-
gelijk tot het Lancia Servicenetwerk.
U

159
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
ZEKERINGENTABEL
Zekeringenkast dashboard
VERBRUIKERSZEKERING AMPÈRE
Dimlicht rechtsF12 7,5
Dimlicht links / koplampverstellingF13 7,5
Relaisspoelen zekeringenkast motorruimte, body computer F31 7,5
Ruitbediening linksachterF33 20
Ruitbediening rechtsachterF34 20
+15 Signaal vanaf rempedaalschakelaar voor regeleenheden, achteruitrijlicht(en), debietmeter
(Multijet-uitvoeringen, behalve Start&Stop), voorgloeiregeleenheid (uitvoeringen 1.3 Multijet EURO 5),
koppelingbediening (Start&Stop), rembekrachtiger (Start&Stop) en waterdetectiesensor voor diesel (*) F36 10
+15 Remlichten, instrumentenpaneel (*)F37 7,5
Portiervergrendeling, actuator tankklepjeF38 20
+30 Autoradio, navigatiesysteem, Blue&Me™-systeem, regeleenheid ruitbediening, bandenspanningsregeleenheid,
klimaatregeling, diagnosestekker EOBD (*)F39 10
AchterruitverwarmingF40 30
SpiegelverwarmingF41 7,5
Ruitenwissers, ruitensproeiers voor/achterF43 30
Sigarettenaansteker / stekkerdoos op tunnelconsole F44 15
Verwarmde voorstoelenF45 15
Stekkerdoos bagageruimteF46 15
Ruitbediening bestuurderszijde voorF47 20
Ruitbediening passagierszijde voorF48 20
+15 Bedieningsorganen op het stuurwiel, verlichting opendakbediening, dashboard links en midden,
regen-/schemersensor, elektrische spiegels, bediening stoelverwarming voor (*) F49 7,5
+15 Navigatiesysteem, inbouwvoorbereiding autoradio, Blue&Me™-systeem, parkeersensoren,
bandenspanningsregeleenheid, regeleenheid ruitbediening, elektrische spiegels, verlichting klimaatregelingspaneel
en ECO-toets, Cruise Control, Spanningstabilisator (Start&Stop) (*) F51 7,5
AchterruitenwisserF52 15
+30 Instrumentenpaneel, mistachterlicht(en) (*) F53 7,5
(*) +30 = voedingsspanning vanaf accu (niet via contactslot)
+15 = voedingsspanning geschakeld via contactslot

206
LAMPJES EN
BERICHTEN
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER

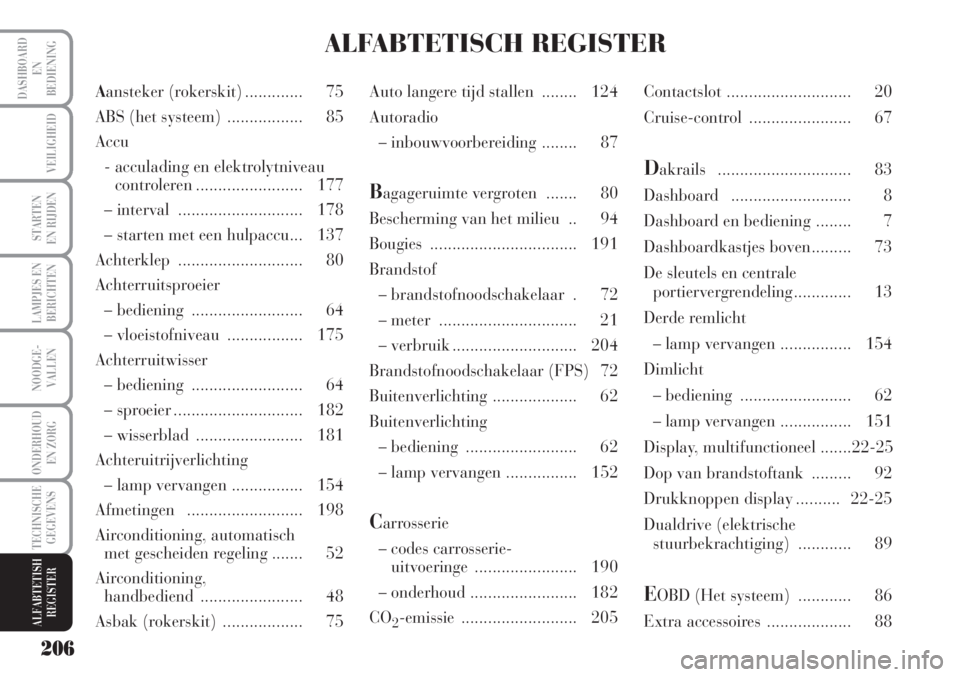

Aansteker (rokerskit) ............. 75
ABS (het systeem) ................. 85
Accu
- acculading en elektrolytniveau
controleren ........................ 177
– interval ............................ 178
– starten met een hulpaccu... 137
Achterklep ............................ 80
Achterruitsproeier
– bediening ......................... 64
– vloeistofniveau ................. 175
Achterruitwisser
– bediening ......................... 64
– sproeier ............................. 182
– wisserblad ........................ 181
Achteruitrijverlichting
– lamp vervangen ................ 154
Afmetingen .......................... 198
Airconditioning, automatisch
met gescheiden regeling ....... 52
Airconditioning,
handbediend ....................... 48
Asbak (rokerskit) .................. 75Auto langere tijd stallen ........ 124
Autoradio
– inbouwvoorbereiding ........ 87
Bagageruimte vergroten ....... 80
Bescherming van het milieu .. 94
Bougies ................................. 191
Brandstof
– brandstofnoodschakelaar . 72
– meter ............................... 21
– verbruik ............................ 204
Brandstofnoodschakelaar (FPS) 72
Buitenverlichting ................... 62
Buitenverlichting
– bediening ......................... 62
– lamp vervangen ................ 152
Carrosserie
– codes carrosserie-
uitvoeringe ....................... 190
– onderhoud ........................ 182
CO
2-emissie .......................... 205Contactslot ............................ 20
Cruise-control ....................... 67
Dakrails .............................. 83
Dashboard ........................... 8
Dashboard en bediening ........ 7
Dashboardkastjes boven......... 73
De sleutels en centrale
portiervergrendeling............. 13
Derde remlicht
– lamp vervangen ................ 154
Dimlicht
– bediening ......................... 62
– lamp vervangen ................ 151
Display, multifunctioneel .......22-25
Dop van brandstoftank ......... 92
Drukknoppen display .......... 22-25
Dualdrive (elektrische
stuurbekrachtiging) ............ 89
EOBD (Het systeem) ............ 86
Extra accessoires ................... 88
ALFABTETISCH REGISTER
