Uso e Manutenzione

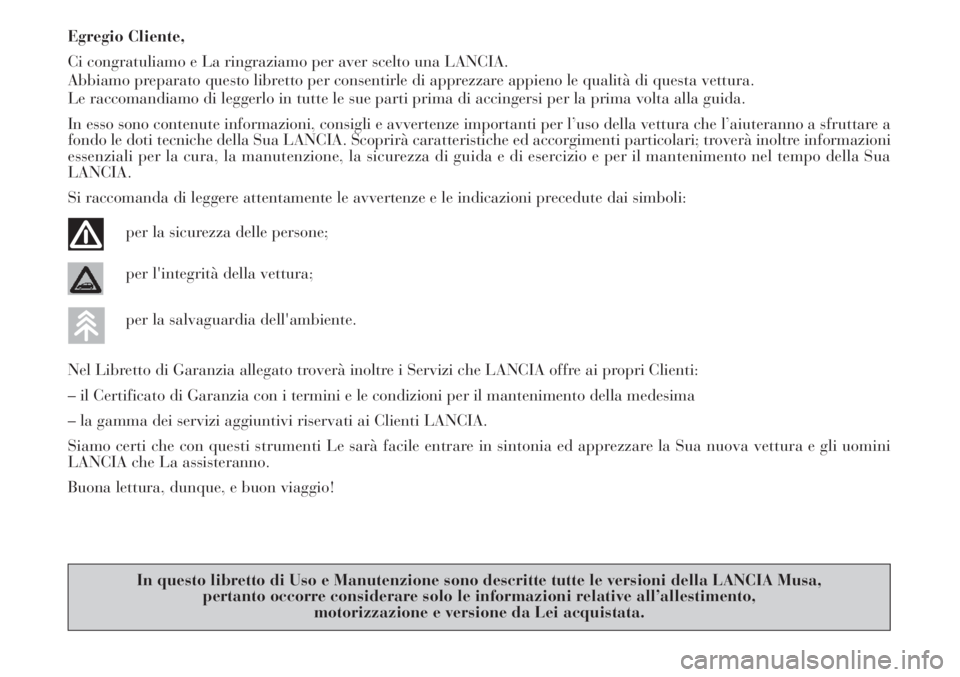

Egregio Cliente,
Ci congratuliamo e La ringraziamo per aver scelto una LANCIA.
Abbiamo preparato questo libretto per consentirle di apprezzare appieno le qualità di questa vettura.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida.
In esso sono contenute informazioni, consigli e avvertenze importanti per l’uso della vettura che l’aiuteranno a sfruttare a
fondo le doti tecniche della Sua LANCIA. Scoprirà caratteristiche ed accorgimenti particolari; troverà inoltre informazioni
essenziali per la cura, la manutenzione, la sicurezza di guida e di esercizio e per il mantenimento nel tempo della Sua
LANCIA.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni precedute dai simboli:
per la sicurezza delle persone;
per l'integrità della vettura;
per la salvaguardia dell'ambiente.
Nel Libretto di Garanzia allegato troverà inoltre i Servizi che LANCIA offre ai propri Clienti:
– il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
– la gamma dei servizi aggiuntivi riservati ai Clienti LANCIA.
Siamo certi che con questi strumenti Le sarà facile entrare in sintonia ed apprezzare la Sua nuova vettura e gli uomini
LANCIA che La assisteranno.
Buona lettura, dunque, e buon viaggio!
In questo libretto di Uso e Manutenzione sono descritte tutte le versioni della LANCIA Musa,
pertanto occorre considerare solo le informazioni relative all’allestimento,
motorizzazione e versione da Lei acquistata.

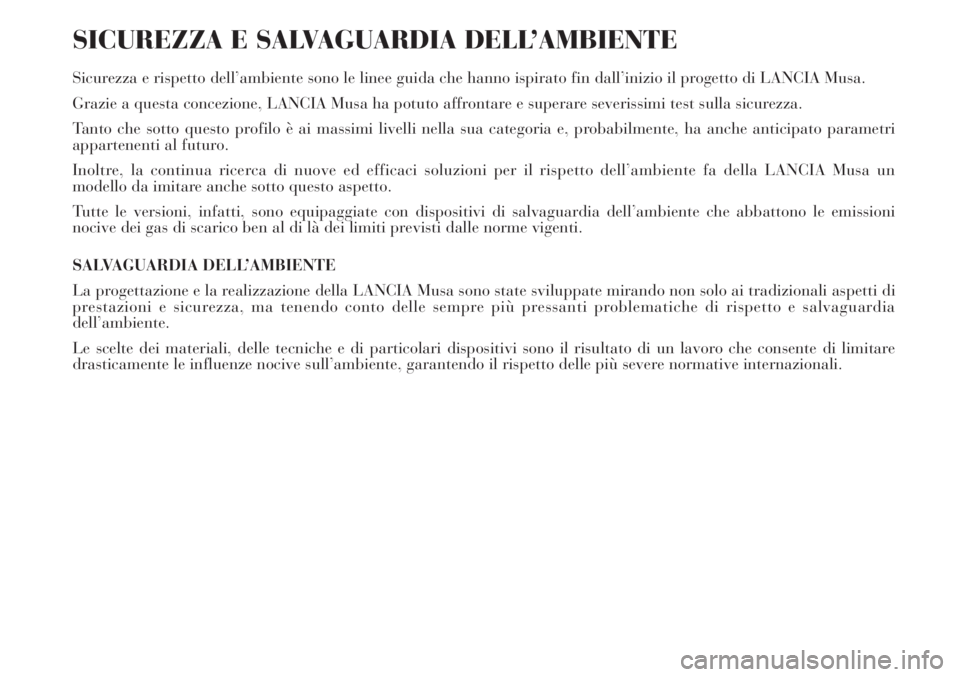

SICUREZZA E SALVAGUARDIA DELL’AMBIENTE
Sicurezza e rispetto dell’ambiente sono le linee guida che hanno ispirato fin dall’inizio il progetto di LANCIA Musa.
Grazie a questa concezione, LANCIA Musa ha potuto affrontare e superare severissimi test sulla sicurezza.
Tanto che sotto questo profilo è ai massimi livelli nella sua categoria e, probabilmente, ha anche anticipato parametri
appartenenti al futuro.
Inoltre, la continua ricerca di nuove ed efficaci soluzioni per il rispetto dell’ambiente fa della LANCIA Musa un
modello da imitare anche sotto questo aspetto.
Tutte le versioni, infatti, sono equipaggiate con dispositivi di salvaguardia dell’ambiente che abbattono le emissioni
nocive dei gas di scarico ben al di là dei limiti previsti dalle norme vigenti.
SALVAGUARDIA DELL’AMBIENTE
La progettazione e la realizzazione della LANCIA Musa sono state sviluppate mirando non solo ai tradizionali aspetti di
prestazioni e sicurezza, ma tenendo conto delle sempre più pressanti problematiche di rispetto e salvaguardia
dell’ambiente.
Le scelte dei materiali, delle tecniche e di particolari dispositivi sono il risultato di un lavoro che consente di limitare
drasticamente le influenze nocive sull’ambiente, garantendo il rispetto delle più severe normative internazionali.

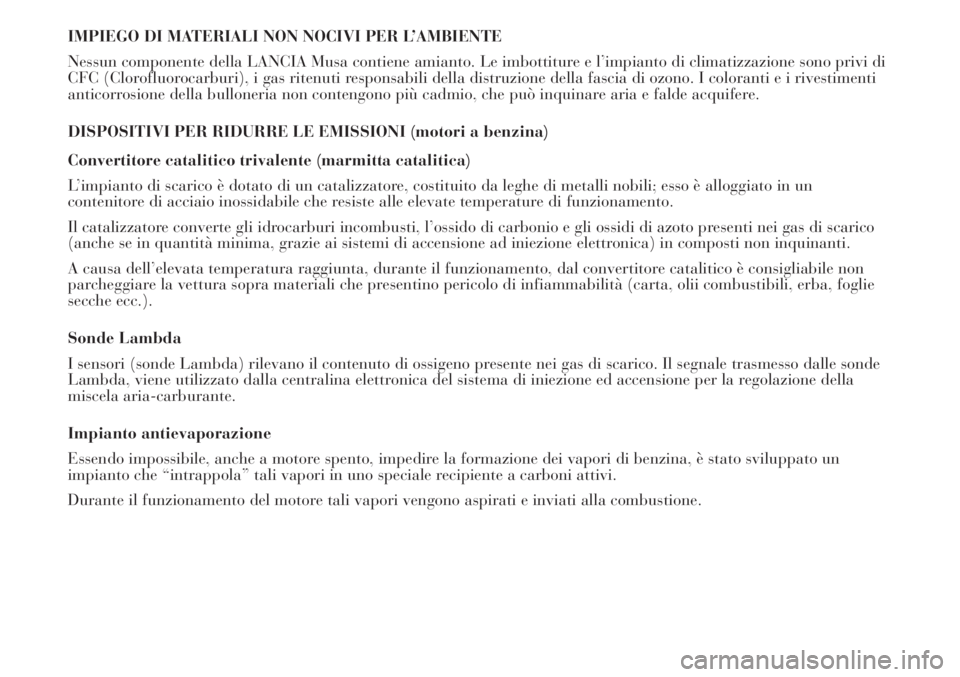

IMPIEGO DI MATERIALI NON NOCIVI PER L’AMBIENTE
Nessun componente della LANCIA Musa contiene amianto. Le imbottiture e l’impianto di climatizzazione sono privi di
CFC (Clorofluorocarburi), i gas ritenuti responsabili della distruzione della fascia di ozono. I coloranti e i rivestimenti
anticorrosione della bulloneria non contengono più cadmio, che può inquinare aria e falde acquifere.
DISPOSITIVI PER RIDURRE LE EMISSIONI (motori a benzina)
Convertitore catalitico trivalente (marmitta catalitica)
L’impianto di scarico è dotato di un catalizzatore, costituito da leghe di metalli nobili; esso è alloggiato in un
contenitore di acciaio inossidabile che resiste alle elevate temperature di funzionamento.
Il catalizzatore converte gli idrocarburi incombusti, l’ossido di carbonio e gli ossidi di azoto presenti nei gas di scarico
(anche se in quantità minima, grazie ai sistemi di accensione ad iniezione elettronica) in composti non inquinanti.
A causa dell’elevata temperatura raggiunta, durante il funzionamento, dal convertitore catalitico è consigliabile non
parcheggiare la vettura sopra materiali che presentino pericolo di infiammabilità (carta, olii combustibili, erba, foglie
secche ecc.).
Sonde Lambda
I sensori (sonde Lambda) rilevano il contenuto di ossigeno presente nei gas di scarico. Il segnale trasmesso dalle sonde
Lambda, viene utilizzato dalla centralina elettronica del sistema di iniezione ed accensione per la regolazione della
miscela aria-carburante.
Impianto antievaporazione
Essendo impossibile, anche a motore spento, impedire la formazione dei vapori di benzina, è stato sviluppato un
impianto che “intrappola” tali vapori in uno speciale recipiente a carboni attivi.
Durante il funzionamento del motore tali vapori vengono aspirati e inviati alla combustione.

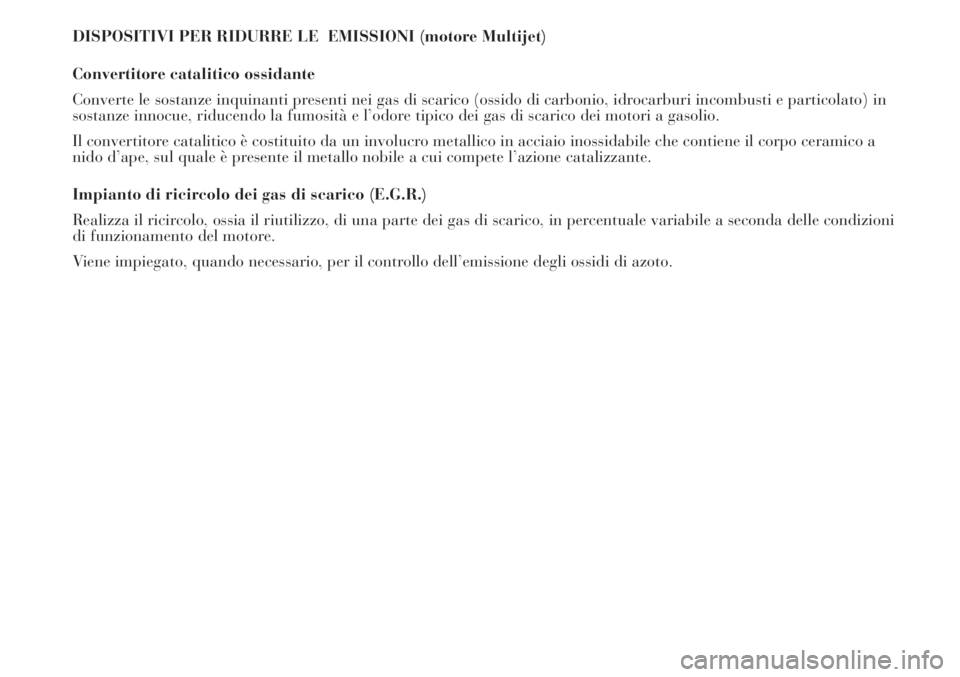

DISPOSITIVI PER RIDURRE LE EMISSIONI (motore Multijet)
Convertitore catalitico ossidante
Converte le sostanze inquinanti presenti nei gas di scarico (ossido di carbonio, idrocarburi incombusti e particolato) in
sostanze innocue, riducendo la fumosità e l’odore tipico dei gas di scarico dei motori a gasolio.
Il convertitore catalitico è costituito da un involucro metallico in acciaio inossidabile che contiene il corpo ceramico a
nido d’ape, sul quale è presente il metallo nobile a cui compete l’azione catalizzante.
Impianto di ricircolo dei gas di scarico (E.G.R.)
Realizza il ricircolo, ossia il riutilizzo, di una parte dei gas di scarico, in percentuale variabile a seconda delle condizioni
di funzionamento del motore.
Viene impiegato, quando necessario, per il controllo dell’emissione degli ossidi di azoto.

DA LEGGERE ASSOLUTAMENTE!
RIFORNIMENTO DI CARBURANTE
Motori a benzina:rifornire la vettura unicamente con benzina senza piombo con numero di ottano
(RON) non inferiore a 95.
Motori Multijet:rifornire la vettura unicamente con gasolio per autotrazione conforme alla specifica
europea EN590.
L’utilizzo di altri prodotti o miscele può danneggiare irreparabilmente il motore con conseguente
decadimento della garanzia per danni causati.
AVVIAMENTO DEL MOTORE
Motori a benzina:assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; premere a
fondo il pedale della frizione, senza premere l’acceleratore, quindi ruotare la chiave di avviamento in AV V
e rilasciarla appena il motore si è avviato.
Motori Multijet:ruotare la chiave di avviamento in MARed attendere lo spegnimento delle spie Ye
m; ruotare la chiave di avviamento in AV Ve rilasciarla appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare
la vettura su erba, foglie secche, aghi di pino o altro materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una diagnosi continua dei componenti correlati alle
emissioni per garantire un miglior rispetto dell’ambiente.

K

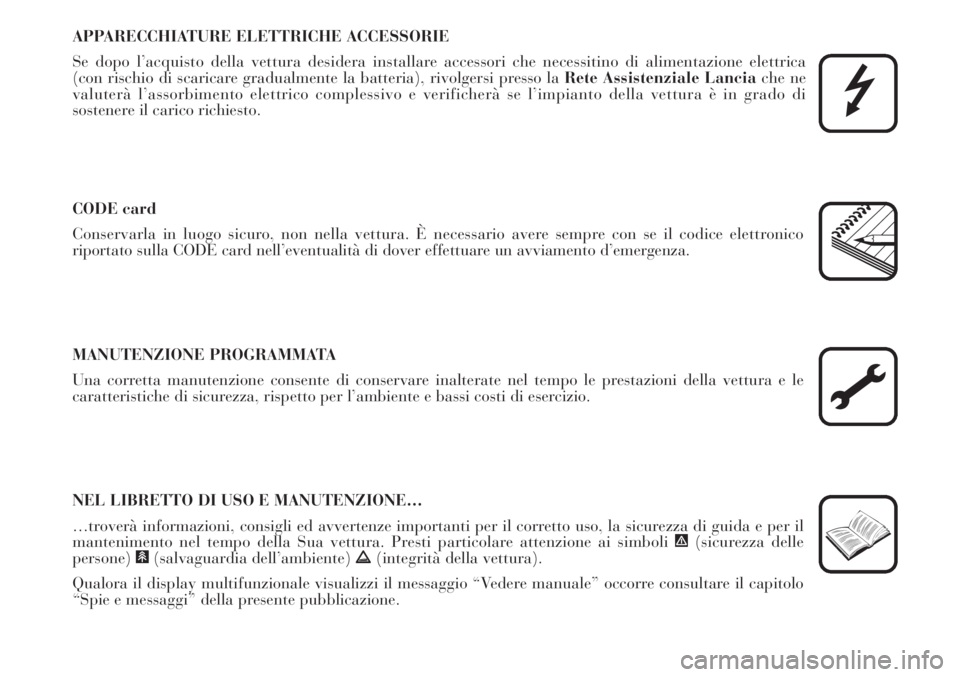

APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto della vettura desidera installare accessori che necessitino di alimentazione elettrica
(con rischio di scaricare gradualmente la batteria), rivolgersi presso la Rete Assistenziale Lanciache ne
valuterà l’assorbimento elettrico complessivo e verificherà se l’impianto della vettura è in grado di
sostenere il carico richiesto.

CODE card
Conservarla in luogo sicuro, non nella vettura. È necessario avere sempre con se il codice elettronico
riportato sulla CODE card nell’eventualità di dover effettuare un avviamento d’emergenza.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni della vettura e le
caratteristiche di sicurezza, rispetto per l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE…
…troverà informazioni, consigli ed avvertenze importanti per il corretto uso, la sicurezza di guida e per il
mantenimento nel tempo della Sua vettura. Presti particolare attenzione ai simboli "(sicurezza delle
persone)#(salvaguardia dell’ambiente) â(integrità della vettura).
Qualora il display multifunzionale visualizzi il messaggio “Vedere manuale” occorre consultare il capitolo
“Spie e messaggi” della presente pubblicazione.

7
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO

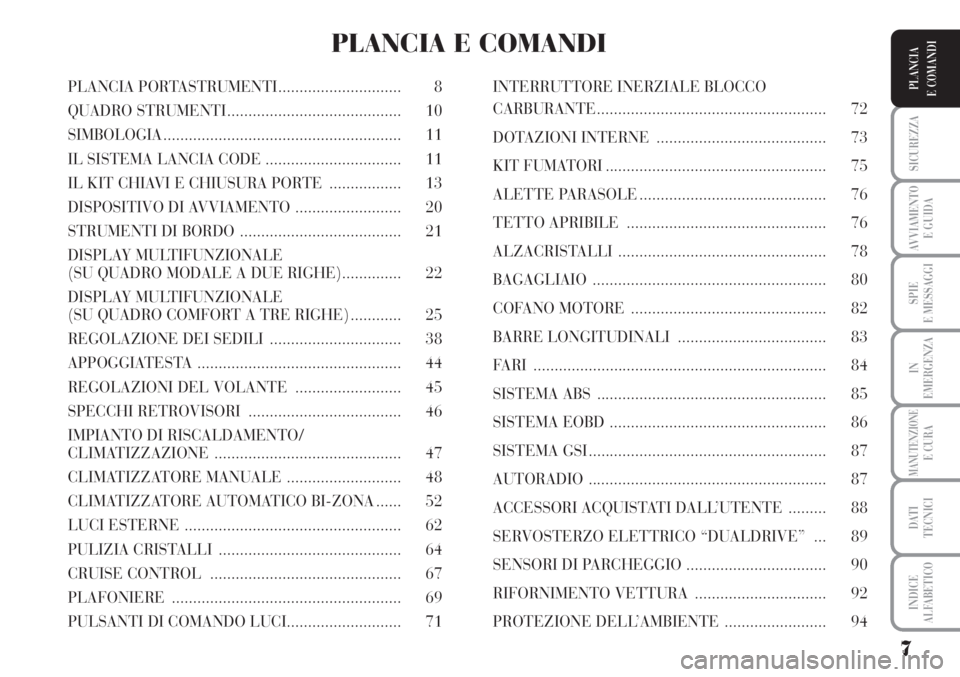

PLANCIA
E COMANDIPLANCIA PORTASTRUMENTI............................. 8
QUADRO STRUMENTI ......................................... 10
SIMBOLOGIA ........................................................ 11
IL SISTEMA LANCIA CODE ................................ 11
IL KIT CHIAVI E CHIUSURA PORTE ................. 13
DISPOSITIVO DI AVVIAMENTO ......................... 20
STRUMENTI DI BORDO ...................................... 21
DISPLAY MULTIFUNZIONALE
(SU QUADRO MODALE A DUE RIGHE).............. 22
DISPLAY MULTIFUNZIONALE
(SU QUADRO COMFORT A TRE RIGHE) ............ 25
REGOLAZIONE DEI SEDILI ............................... 38
APPOGGIATESTA ................................................ 44
REGOLAZIONI DEL VOLANTE ......................... 45
SPECCHI RETROVISORI .................................... 46
IMPIANTO DI RISCALDAMENTO/
CLIMATIZZAZIONE ............................................ 47
CLIMATIZZATORE MANUALE ........................... 48
CLIMATIZZATORE AUTOMATICO BI-ZONA ...... 52
LUCI ESTERNE ................................................... 62
PULIZIA CRISTALLI ........................................... 64
CRUISE CONTROL ............................................. 67
PLAFONIERE ...................................................... 69
PULSANTI DI COMANDO LUCI........................... 71INTERRUTTORE INERZIALE BLOCCO
CARBURANTE ...................................................... 72
DOTAZIONI INTERNE ........................................ 73
KIT FUMATORI .................................................... 75
ALETTE PARASOLE ............................................ 76
TETTO APRIBILE ............................................... 76
ALZACRISTALLI ................................................. 78
BAGAGLIAIO ....................................................... 80
COFANO MOTORE .............................................. 82
BARRE LONGITUDINALI ................................... 83
FARI ..................................................................... 84
SISTEMA ABS ...................................................... 85
SISTEMA EOBD ................................................... 86
SISTEMA GSI ........................................................ 87
AUTORADIO ........................................................ 87
ACCESSORI ACQUISTATI DALL’UTENTE ......... 88
SERVOSTERZO ELETTRICO “DUALDRIVE” ... 89
SENSORI DI PARCHEGGIO ................................. 90
RIFORNIMENTO VETTURA ............................... 92
PROTEZIONE DELL’AMBIENTE ........................ 94
PLANCIA E COMANDI

8
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

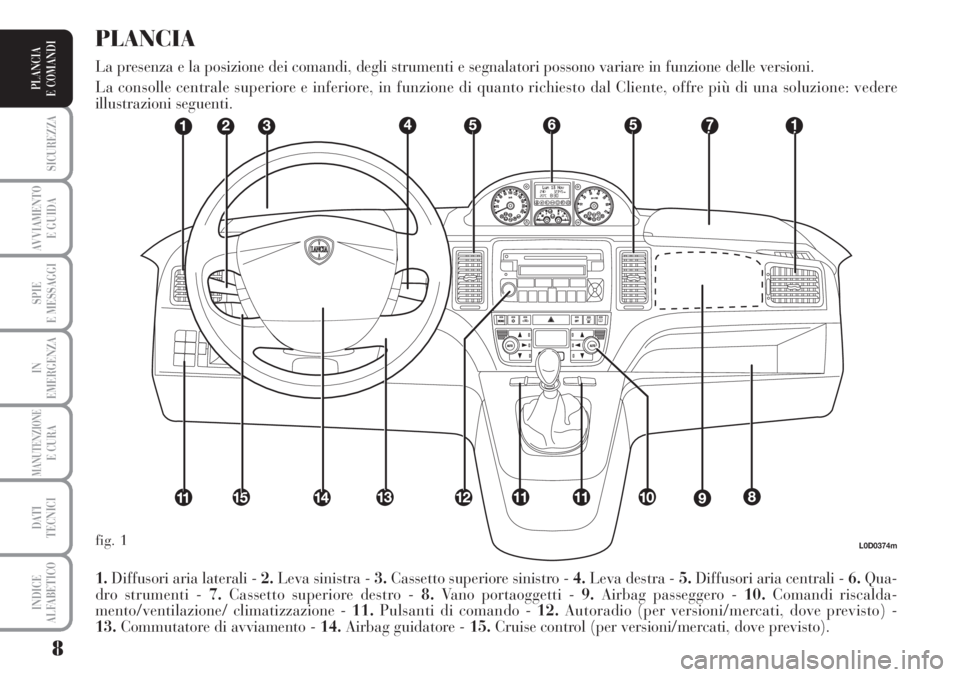

L0D0374m
1.Diffusori aria laterali - 2.Leva sinistra - 3.Cassetto superiore sinistro - 4.Leva destra - 5.Diffusori aria centrali - 6.Qua-
dro strumenti - 7.Cassetto superiore destro - 8.Vano portaoggetti - 9.Airbag passeggero - 10.Comandi riscalda-
mento/ventilazione/ climatizzazione - 11.Pulsanti di comando - 12.Autoradio (per versioni/mercati, dove previsto) -
13.Commutatore di avviamento - 14.Airbag guidatore - 15.Cruise control (per versioni/mercati, dove previsto).
PLANCIA
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
La consolle centrale superiore e inferiore, in funzione di quanto richiesto dal Cliente, offre più di una soluzione: vedere
illustrazioni seguenti.
fig. 1

9
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

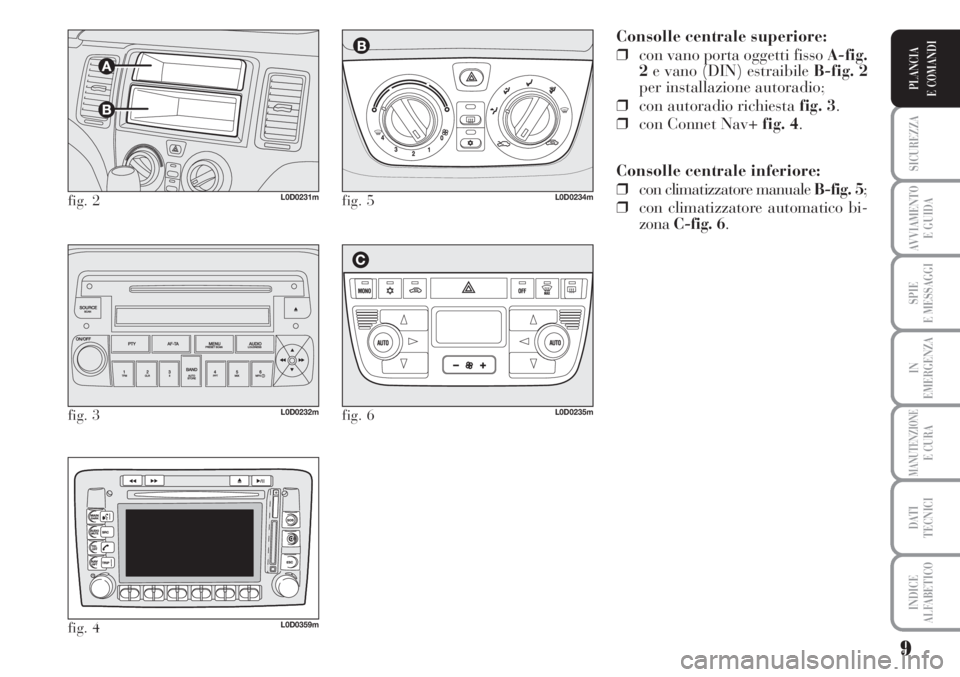

Consolle centrale superiore:
❒con vano porta oggetti fisso A-fig.
2e vano (DIN) estraibile B-fig. 2
per installazione autoradio;
❒con autoradio richiesta fig. 3.
❒con Connet Nav+ fig. 4.
Consolle centrale inferiore:
❒con climatizzatore manuale B-fig. 5;
❒con climatizzatore automatico bi-
zonaC-fig. 6.
fig. 2L0D0231m
fig. 3L0D0232m
fig. 4L0D0359m
fig. 5L0D0234m
fig. 6L0D0235m
