Lancia Musa 2010 Instructieboek (in Dutch)

Instructieboekje

Geachte cliënt,
Wij feliciteren u met uw aankoop en bedanken u dat u voor een LANCIA hebt gekozen.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden.
Dit instructieboekje bevat informatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw
LANCIA volledig te benutten. U zult niet alleen de bijzondere eigenschappen ontdekken van uw LANCIA maar ook
belangrijke aanwijzingen vinden voor de verzorging, het onderhoud, de rijveiligheid en het geprogrammeerd
onderhoud.
Wij raden u aan de waarschuwingen en tips aandachtig te lezen die worden voorafgegaan door de symbolen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de bijgevoegde „Service- en garantiehandleiding” vindt u de extra service van LANCIA:
– het garantiecertificaat en de bijbehorende voorwaarden
– een overzicht van de speciale aanvullende service voor de cliënten van LANCIA.
Wij zijn ervan overtuigd, dat u met behulp van dit instructieboekje spoedig met uw auto vertrouwd zult raken en dat
uw nieuwe auto en de ondersteuning van de LANCIA-organisatie u volledig tevreden zullen stellen.
Veel leesplezier en goede reis!
Hoewel in dit instructieboekje alle uitvoeringen van de LANCIA Musa beschreven worden,
dient u zich aan de informatie te houden met betrekking tot de uitrusting,
de motoruitvoering en het model van de auto die u gekocht hebt.

VEILIG EN MILIEUBEWUST RIJDEN
Veiligheid en respect voor het milieu zijn de uitgangspunten geweest bij het ontwerpen van de LANCIA Musa.
Dankzij deze opvatting kon de LANCIA Musa strenge veiligheidstests het hoofd bieden en goed doorstaan.
De auto voldoet aan de strengste eisen in zijn klasse. Bovendien is deze auto, naar alle waarschijnlijkheid, al voorbereid
op de toekomstige normen.
Daarnaast is de LANCIA Musa door het doorlopende onderzoek naar nieuwe en doeltreffende bijdragen aan het
behoud van het milieu, een auto die navolging verdient.
Alle uitvoeringen zijn uitgerust met emissiereductiesystemen die bijdragen aan de bescherming van het milieu.
Hierdoor is de uitstoot van schadelijke uitlaatgassen lager dan de nu geldende normen.
BESCHERMING VAN HET MILIEU
Bij het ontwerp en de productie van de LANCIA Musa is niet alleen rekening gehouden met traditionele aspecten, zoals
prestaties en veiligheid, maar is er ook veel aandacht besteed aan de groeiende milieuproblemen.
De materiaalkeuze, de toegepaste techniek en speciale systemen zijn het resultaat van inspanningen die er op gericht
zijn om de schadelijke invloed op het milieu drastisch terug te dringen. Uw auto voldoet dan ook aan de strengste
internationale milieunormen.

GEBRUIK VAN MILIEUVRIENDELIJKE MATERIALEN
Geen enkel onderdeel van de LANCIA Musa bevat asbest. De vulling van de stoelen en de airconditioning bevatten geen
CFK’s (chloorfluorkoolwaterstoffen). Dit gas is waarschijnlijk de oorzaak van het gat in de ozonlaag. De kleurstoffen en
de corrosiewerende behandeling van de bouten en moeren zijn niet schadelijk voor het milieu; ze bevatten geen lucht-
en bodemverontreinigend cadmium meer.
EMISSIEREDUCTIESYSTEMEN (benzinemotoren)
Driewegkatalysator
Het uitlaatsysteem is voorzien van een katalysator, die bestaat uit edelmetaallegeringen. De katalysator bevindt zich in
een roestvast stalen houder, die bestand is tegen hoge bedrijfstemperaturen.
De katalysator zet onverbrande koolwaterstoffen, koolmonoxide en stikstofoxiden in het uitlaatgas om (ook al zijn deze
dankzij het elektronische motormanagementsysteem, slechts in kleine hoeveelheden aanwezig) in niet schadelijke stoffen.
Omdat tijdens de werking de katalysator zeer warm wordt, verdient het aanbeveling niet te parkeren boven brandbare
materialen (papier, brandstof, gras, droge bladeren enz.).
Lambdasondes
De lambdasondes meten de hoeveelheid zuurstof in het uitlaatgas. De door de lambdasondes verzonden signalen
worden door de regeleenheid van het motormanagementsysteem gebruikt om het lucht/brandstofmengsel te regelen.
Benzinedamp-opvangsysteem
Het is onmogelijk, ook bij stilstaande motor, benzinedampen te voorkomen. Daarom „vangt” dit systeem de dampen in
een speciaal actieve-koolfilter.
Als de motor draait, dan worden deze dampen afgezogen en verbrand in de motor.

EMISSIEREDUCTIESYSTEMEN (Multijet-motor)
Oxidatiekatalysator
De katalysator zet schadelijke bestanddelen in het uitlaatgas (koolmonoxide, onverbrande koolwaterstoffen
en roetdeeltjes) om in onschadelijke stoffen. Hierdoor worden ook de rook en de typische dieselgeur minder.
De katalysator bestaat uit een roestvrijstalen huis, met daarin een honingraatvormig keramisch binnenwerk. Hierop zit
edelmetaal dat voor de katalytische reactie zorgt.
Uitlaatgasrecirculatiesysteem (EGR)
Dit systeem zorgt voor recirculatie, oftewel hergebruik, van een deel van de uitlaatgassen. Het percentage dat
gerecirculeerd wordt, is afhankelijk van de bedrijfsomstandigheden van de motor.
Het systeem beperkt zo nodig de uitstoot van stikstofoxiden.

ABSOLUUT LEZEN!
BRANDSTOF TANKEN
Benzinemotoren:tank uitsluitend loodvrije benzine met een minimum octaangetal van 95 RON.
Multijet-motoren:tank uitsluitend dieselbrandstof voor motorvoertuigen die voldoet aan de Europese
specificatie EN590.
Het gebruik van andere producten of mengsels kan de motor onherstelbaar beschadigen en het vervallen
van de garantie tot gevolg hebben.
MOTOR STARTEN
Benzinemotoren:controleer of de handrem is aangetrokken; zet de versnellingspook in vrij; trap het
koppelingspedaal volledig in, maar trap het gaspedaal niet in; draai vervolgens de contactsleutel in stand
AV Ven laat de sleutel los zodra de motor aanslaat.
Multijet-motoren:draai de contactsleutel in stand MARen wacht tot de waarschuwingslampjes Yen
mdoven; draai de start-/contactsleutel in stand AV Ven laat de sleutel los zodra de motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Onder normale bedrijfsomstandigheden bereikt de katalysator hoge temperaturen. Parkeer de auto dus
niet op gras of boven droge bladeren, dennennaalden of ander ontvlambaar materiaal: brandgevaar.
BESCHERMING VAN HET MILIEU
De auto is uitgerust met een systeem dat doorlopend controles uitvoert van de componenten die van
invloed zijn op de uitlaatgasemissie, zodat overmatige vervuiling van het milieu wordt voorkomen.

K

ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt monteren die stroom verbruiken (waardoor de accu
langzaam kan ontladen), wendt u dan tot het Lancia Servicenetwerk, dat kan controleren of de
elektrische installatie van de auto geschikt is voor het extra stroomverbruik.

CODE-card
Bewaar deze op een veilige plaats, maar niet in de auto. Wij raden u aan de elektronische code van de
CODE-card te noteren en altijd bij u te hebben, omdat deze onmisbaar is voor het uitvoeren van een
noodstart.
GEPROGRAMMEERD ONDERHOUD
Goed onderhoud van de auto de beste manier is om de prestaties en de veiligheid van de auto gedurende
langere tijd te garanderen. Ook wordt hierdoor het milieu ontzien en blijven de exploitatiekosten laag.
IN HET INSTRUCTIEBOEKJE...
…vindt u informatie, tips en belangrijke waarschuwingen voor het juiste gebruik, veilig rijden en het
onderhoud van uw auto. Let vooral op de symbolen
"(veiligheid van de inzittenden) #(bescherming
van het milieu)â(conditie van de auto).
Als op het multifunctionele display het bericht „Zie instructieboekje” verschijnt, raadpleeg dan het
hoofdstuk „Lampjes en berichten” in dit boekje.

7
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENINGDASHBOARD ....................................................... 8
INSTRUMENTENPANEEL .................................. 10
SYMBOLEN ......................................................... 11
LANCIA CODE ..................................................... 11
DE SLEUTELS EN PORTIERVERGRENDELING ... 13
START-/CONTACTSLOT ..................................... 20
INSTRUMENTEN ................................................ 21
MULTIFUNCTIONEEL DISPLAY
(OP HET STANDAARD INSTRUMENTENPANEEL
MET TWEE REGELS) ......................................... 22
MULTIFUNCTIONEEL DISPLAY
(OP HET COMFORT INSTRUMENTENPANEEL
MET DRIE REGELS) ........................................... 25
ZITPOSITIE INSTELLEN ................................... 38
HOOFDSTEUNEN ............................................... 44
STUURWIEL VERSTELLEN ............................... 45
SPIEGELS ............................................................ 46
KLIMAATREGELING/AIRCONDITIONING ........ 47
HANDBEDIENDE AIRCONDITIONING ............... 48
AUTOMATISCHE TWEEZONE
KLIMAATREGELING .......................................... 52
BUITENVERLICHTING ...................................... 62
RUITEN REINIGEN ............................................. 64
CRUISE-CONTROL ............................................. 67
PLAFONDVERLICHTING ................................... 69
BEDIENINGSKNOPPEN VERLICHTING ............ 71BRANDSTOFNOODSCHAKELAAR ..................... 72
INTERIEURUITRUSTING ................................... 73
ROKERSKIT ......................................................... 75
ZONNEKLEPPEN ................................................ 76
OPENDAK ............................................................ 76
RUITBEDIENING ................................................ 78
BAGAGERUIMTE ................................................ 80
MOTORKAP ......................................................... 82
DAKRAILS ........................................................... 83
KOPLAMPEN ....................................................... 84
ABS ...................................................................... 85
EOBD-SYSTEEM ................................................. 86
GSI-SYSTEEM ..................................................... 87
AUTORADIO ........................................................ 87
EXTRA ACCESSOIRES ....................................... 88
ELEKTRISCHE STUURBEKRACHTIGING
„DUALDRIVE” .................................................... 89
PARKEERSENSOREN ......................................... 90
TANKEN .............................................................. 92
BESCHERMING VAN HET MILIEU .................... 94
DASHBOARD EN BEDIENING

8
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
L0D0374m

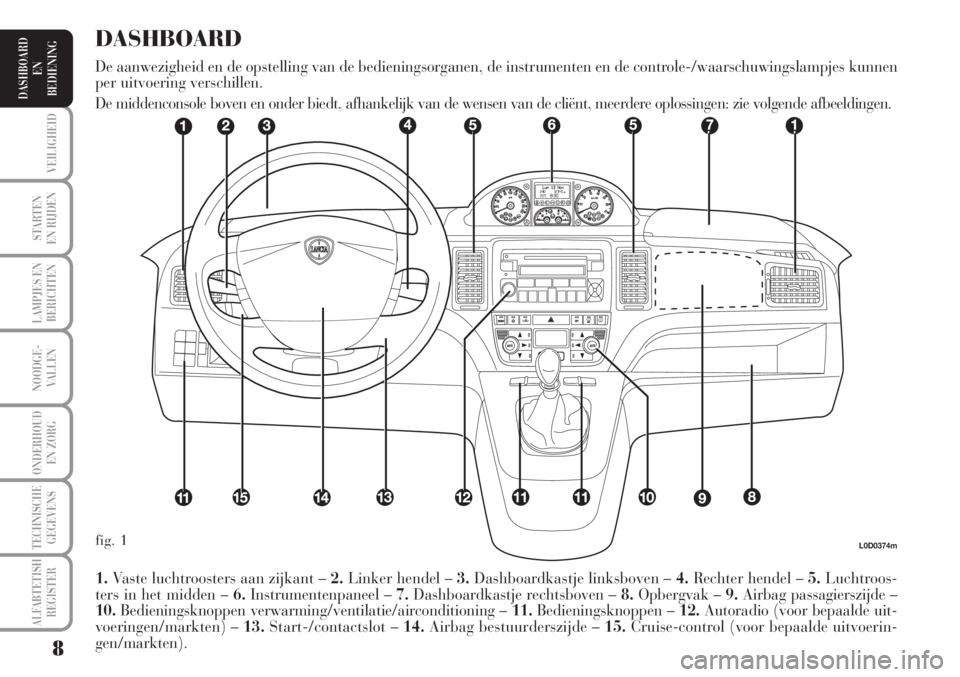

1.Vaste luchtroosters aan zijkant –2.Linker hendel –3.Dashboardkastje linksboven –4.Rechter hendel –5.Luchtroos-
ters in het midden –6.Instrumentenpaneel –7.Dashboardkastje rechtsboven –8.Opbergvak –9.Airbag passagierszijde –
10.Bedieningsknoppen verwarming/ventilatie/airconditioning –11.Bedieningsknoppen –12.Autoradio (voor bepaalde uit-
voeringen/markten) –13.Start-/contactslot –14.Airbag bestuurderszijde –15.Cruise-control (voor bepaalde uitvoerin-
gen/markten).
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de controle-/waarschuwingslampjes kunnen
per uitvoering verschillen.
De middenconsole boven en onder biedt, afhankelijk van de wensen van de cliënt, meerdere oplossingen: zie volgende afbeeldingen.
fig. 1

9
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
Middenconsole boven:
❒met vast opbergvak A-fig. 2en
uitneembaar vak (DIN) B-fig. 2
voor het installeren van de auto-
radio;
❒met autoradio (optional) fig. 3.
❒met Connet Nav+ fig. 4.
Middenconsole onder:
❒met handbediende airconditioning
B-fig. 5;
❒met automatische airconditioning
met gescheiden regeling C-fig. 6.
fig. 2L0D0231m
fig. 3L0D0232m
fig. 4L0D0359m
fig. 5L0D0234m
fig. 6L0D0235m
