Page 9 of 218
8
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
L0D0374m
1.Diffuseurs d’air latéraux –2.Levier gauche –3.Tiroir supérieur gauche –4.Levier droit –5.Diffuseurs d’air centraux
–6.Combiné de bord –7.Tiroir supérieur droit –8.Compartiments porte-objets –9.Airbag passager –10.Commandes chauf-
fage/aération/climatisation –11.Boutons de commande –12.Autoradio (pour versions/marchés, où il est prévu) –13.Contac-
teur de démarrage –14.Airbag conducteur –15.Régulateur de vitesse Cruise control (pour versions/marchés, où il est prévu).
PLANCHE DE BORD
Certaines commandes, ainsi que les instruments, les témoins et leur position varient en fonction des versions.
La console centrale supérieure et inférieure offre plusieurs solutions en fonction des demandes du Client : voir les illustrations
suivantes.
fig. 1
Page 48 of 218
47
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES

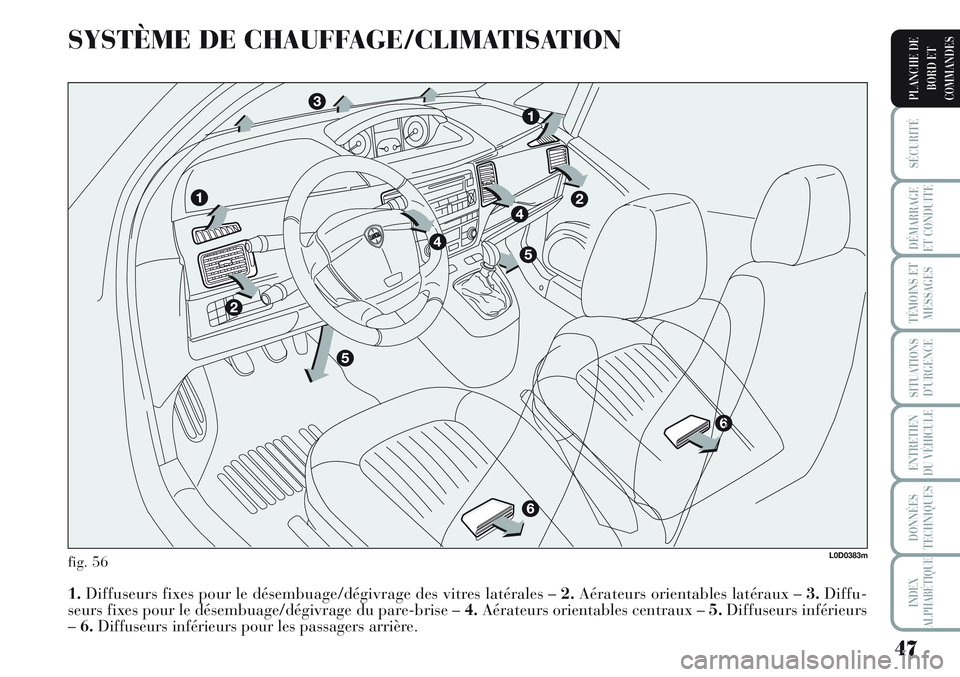

SYSTÈME DE CHAUFFAGE/CLIMATISATION
fig. 56
1.Diffuseurs fixes pour le désembuage/dégivrage des vitres latérales –2.Aérateurs orientables latéraux –3.Diffu-
seurs fixes pour le désembuage/dégivrage du pare-brise –4.Aérateurs orientables centraux –5.Diffuseurs inférieurs
–6.Diffuseurs inférieurs pour les passagers arrière.
L0D0383m
Page 49 of 218
48
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES
COMMANDES
Amanette d’activation du ventilateur et de réglage de la vitesse
Bsélecteur de réglage de la température de l’air (mélange air chaud/froid)
Cbouton d’activation/désactivation lunette dégivrante
Dbouton d’activation/désactivation compresseur de climatiseur
Esélecteur de distribution de l’air
Fmanette d’activation/désactivation recyclage air intérieur.

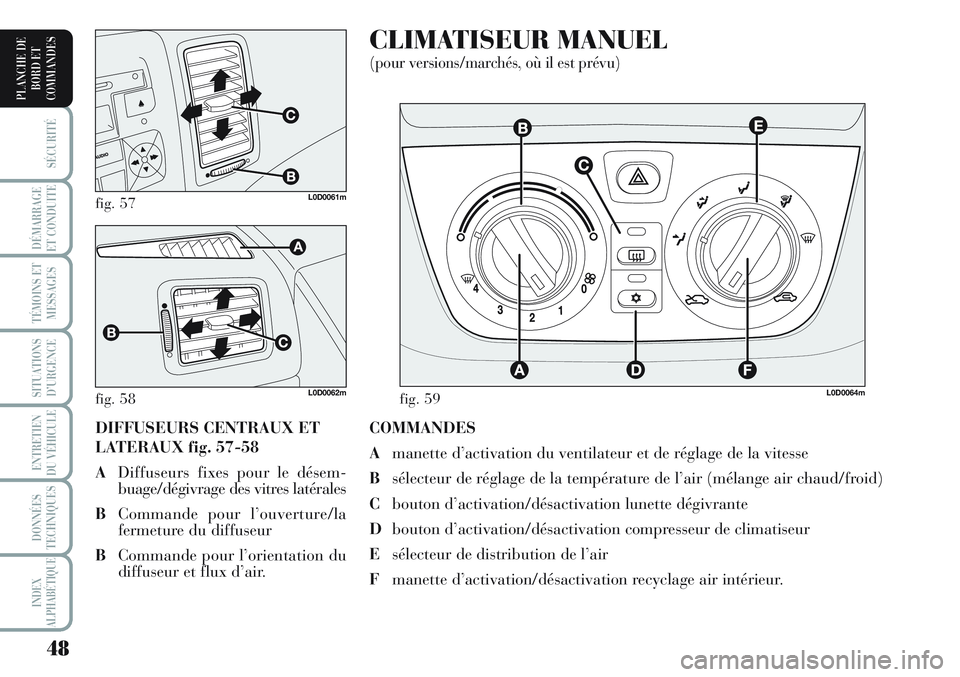

CLIMATISEUR MANUEL
(pour versions/marchés, où il est prévu)
DIFFUSEURS CENTRAUX ET
LATERAUX fig. 57-58
ADiffuseurs fixes pour le désem-
buage/dégivrage des vitres latérales
BCommande pour l’ouverture/la
fermeture du diffuseur
BCommande pour l’orientation du
diffuseur et flux d’air.
fig. 57L0D0061m
fig. 58 fig. 59L0D0062mL0D0064m
Page 50 of 218
49
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES

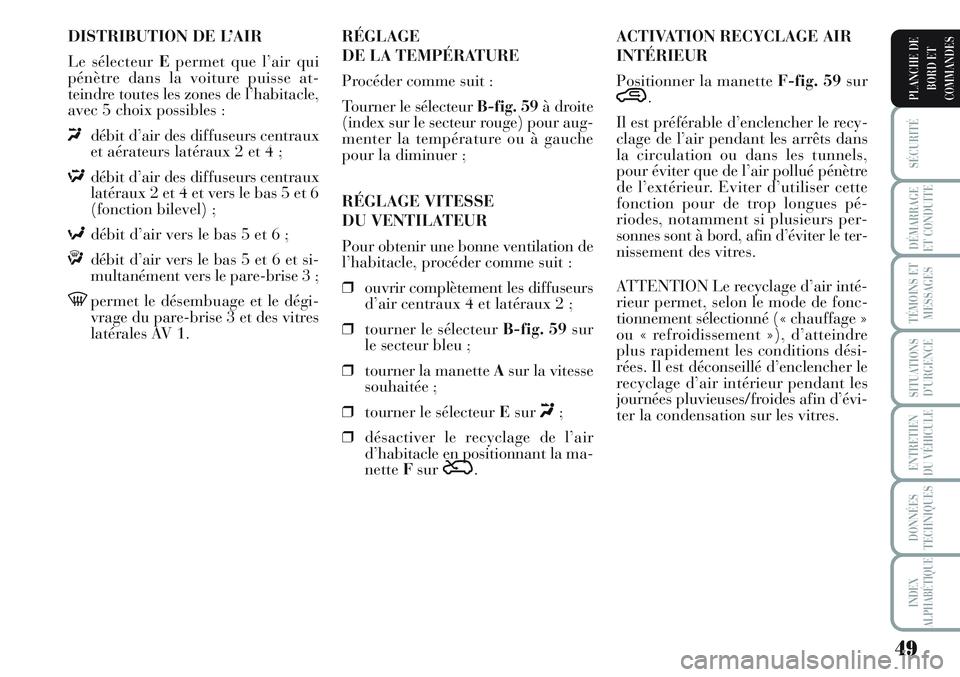

DISTRIBUTION DE L’AIR
Le sélecteur Epermet que l’air qui
pénètre dans la voiture puisse at-
teindre toutes les zones de l’habitacle,
avec 5 choix possibles :
«débit d’air des diffuseurs centraux
et aérateurs latéraux 2 et 4 ;
Δdébit d’air des diffuseurs centraux
latéraux 2 et 4 et vers le bas 5 et 6
(fonction bilevel) ;
≈débit d’air vers le bas 5 et 6 ;
ƒdébit d’air vers le bas 5 et 6 et si-
multanément vers le pare-brise 3 ;
-permet le désembuage et le dégi-
vrage du pare-brise 3 et des vitres
latérales AV 1.ACTIVATION RECYCLAGE AIR
INTÉRIEUR
Positionner la manette F-fig. 59sur
….
Il est préférable d’enclencher le recy-
clage de l’air pendant les arrêts dans
la circulation ou dans les tunnels,
pour éviter que de l’air pollué pénètre
de l’extérieur. Eviter d’utiliser cette
fonction pour de trop longues pé-
riodes, notamment si plusieurs per-
sonnes sont à bord, afin d’éviter le ter-
nissement des vitres.
ATTENTION Le recyclage d’air inté-
rieur permet, selon le mode de fonc-
tionnement sélectionné (« chauffage »
ou « refroidissement »), d’atteindre
plus rapidement les conditions dési-
rées. Il est déconseillé d’enclencher le
recyclage d’air intérieur pendant les
journées pluvieuses/froides afin d’évi-
ter la condensation sur les vitres. RÉGLAGE
DE LA TEMPÉRATURE
Procéder comme suit :
Tourner le sélecteur B-fig. 59à droite
(index sur le secteur rouge) pour aug-
menter la température ou à gauche
pour la diminuer ;
RÉGLAGE VITESSE
DU VENTILATEUR
Pour obtenir une bonne ventilation de
l’habitacle, procéder comme suit :
❒ouvrir complètement les diffuseurs
d’air centraux 4 et latéraux 2 ;
❒tourner le sélecteur B-fig. 59sur
le secteur bleu ;
❒tourner la manette Asur la vitesse
souhaitée ;
❒tourner le sélecteur Esur
«;
❒désactiver le recyclage de l’air
d’habitacle en positionnant la ma-
netteFsur
Ú.
Page 51 of 218
50
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES

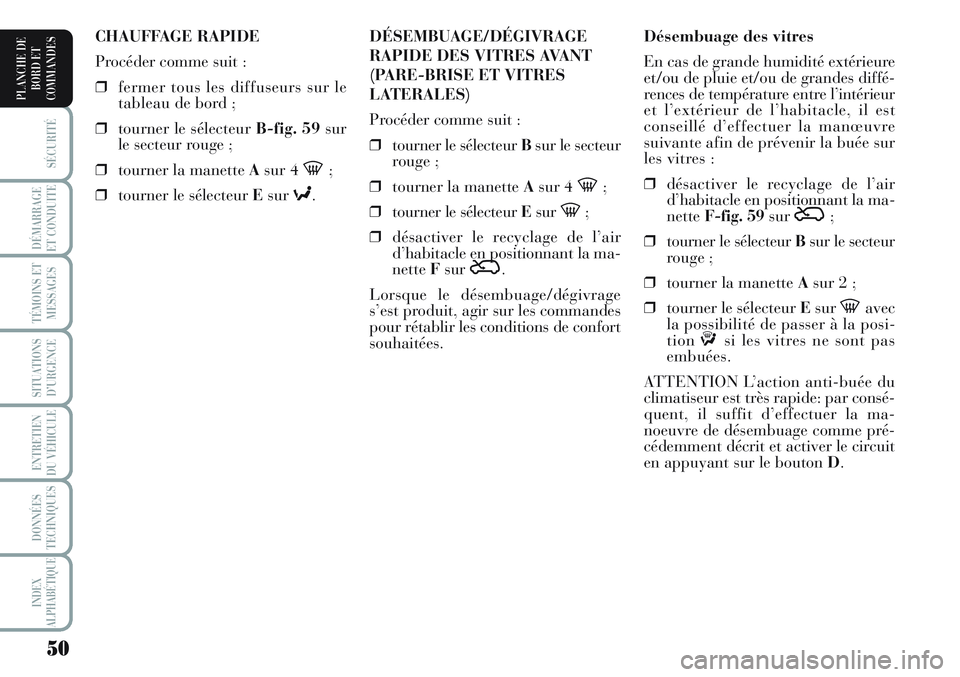

Désembuage des vitres
En cas de grande humidité extérieure
et/ou de pluie et/ou de grandes diffé-
rences de température entre l’intérieur
et l’extérieur de l’habitacle, il est
conseillé d’effectuer la manœuvre
suivante afin de prévenir la buée sur
les vitres :
❒désactiver le recyclage de l’air
d’habitacle en positionnant la ma-
netteF-fig. 59sur
Ú;
❒tourner le sélecteur Bsur le secteur
rouge ;
❒tourner la manette Asur 2 ;
❒tourner le sélecteur Esur
-avec
la possibilité de passer à la posi-
tion
ƒsi les vitres ne sont pas
embuées.
ATTENTION L’action anti-buée du
climatiseur est très rapide: par consé-
quent, il suffit d’effectuer la ma-
noeuvre de désembuage comme pré-
cédemment décrit et activer le circuit
en appuyant sur le bouton D. DÉSEMBUAGE/DÉGIVRAGE
RAPIDE DES VITRES AVANT
(PARE-BRISE ET VITRES
LATERALES)
Procéder comme suit :
❒tourner le sélecteur Bsur le secteur
rouge ;
❒tourner la manette Asur 4
-;
❒tourner le sélecteur Esur
-;
❒désactiver le recyclage de l’air
d’habitacle en positionnant la ma-
netteFsur
Ú.
Lorsque le désembuage/dégivrage
s’est produit, agir sur les commandes
pour rétablir les conditions de confort
souhaitées. CHAUFFAGE RAPIDE
Procéder comme suit :
❒fermer tous les diffuseurs sur le
tableau de bord ;
❒tourner le sélecteur B-fig. 59sur
le secteur rouge ;
❒tourner la manette Asur 4
-;
❒tourner le sélecteur Esur
≈.
Page 57 of 218
56
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES
˙

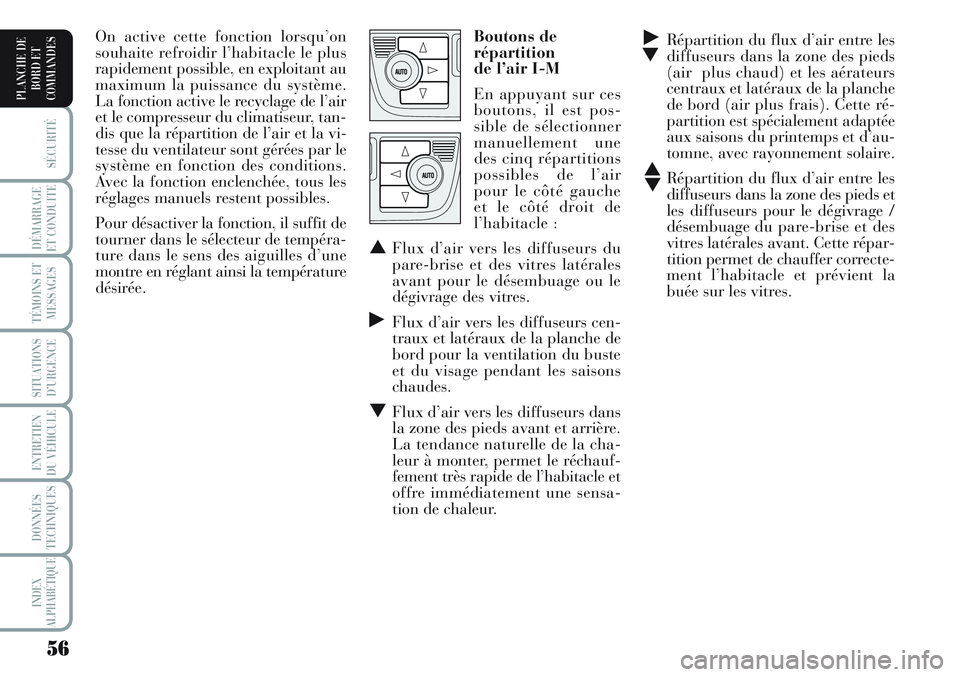

▼Répartition du flux d’air entre les
diffuseurs dans la zone des pieds
(air plus chaud) et les aérateurs
centraux et latéraux de la planche
de bord (air plus frais). Cette ré-
partition est spécialement adaptée
aux saisons du printemps et d’au-
tomne, avec rayonnement solaire.
▲
▼Répartition du flux d’air entre les
diffuseurs dans la zone des pieds et
les diffuseurs pour le dégivrage /
désembuage du pare-brise et des
vitres latérales avant. Cette répar-
tition permet de chauffer correcte-
ment l’habitacle et prévient la
buée sur les vitres. On active cette fonction lorsqu’on
souhaite refroidir l’habitacle le plus
rapidement possible, en exploitant au
maximum la puissance du système.
La fonction active le recyclage de l’air
et le compresseur du climatiseur, tan-
dis que la répartition de l’air et la vi-
tesse du ventilateur sont gérées par le
système en fonction des conditions.
Avec la fonction enclenchée, tous les
réglages manuels restent possibles.
Pour désactiver la fonction, il suffit de
tourner dans le sélecteur de tempéra-
ture dans le sens des aiguilles d’une
montre en réglant ainsi la température
désirée.Boutons de
répartition
de l’air I-M
En appuyant sur ces
boutons, il est pos-
sible de sélectionner
manuellement une
des cinq répartitions
possibles de l’air
pour le côté gauche
et le côté droit de
l’habitacle :
▲Flux d’air vers les diffuseurs du
pare-brise et des vitres latérales
avant pour le désembuage ou le
dégivrage des vitres.
˙Flux d’air vers les diffuseurs cen-
traux et latéraux de la planche de
bord pour la ventilation du buste
et du visage pendant les saisons
chaudes.
▼Flux d’air vers les diffuseurs dans
la zone des pieds avant et arrière.
La tendance naturelle de la cha-
leur à monter, permet le réchauf-
fement très rapide de l’habitacle et
offre immédiatement une sensa-
tion de chaleur.
Page 149 of 218
148
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS
D’URGENCE
Les modifications ou les
réparations du circuit élec-
trique (centrales électroniques) réa-
lisées de manière incorrecte sans
tenir compte des caractéristiques
techniques du circuit peuvent pro-
voquer des dysfonctionnements
entraînant des risques d’incendie.
ATTENTION
Les ampoules à halogène
contiennent du gaz sous
pression, en cas de rupture, la pro-
jection de fragments de verre est
possible.
ATTENTION

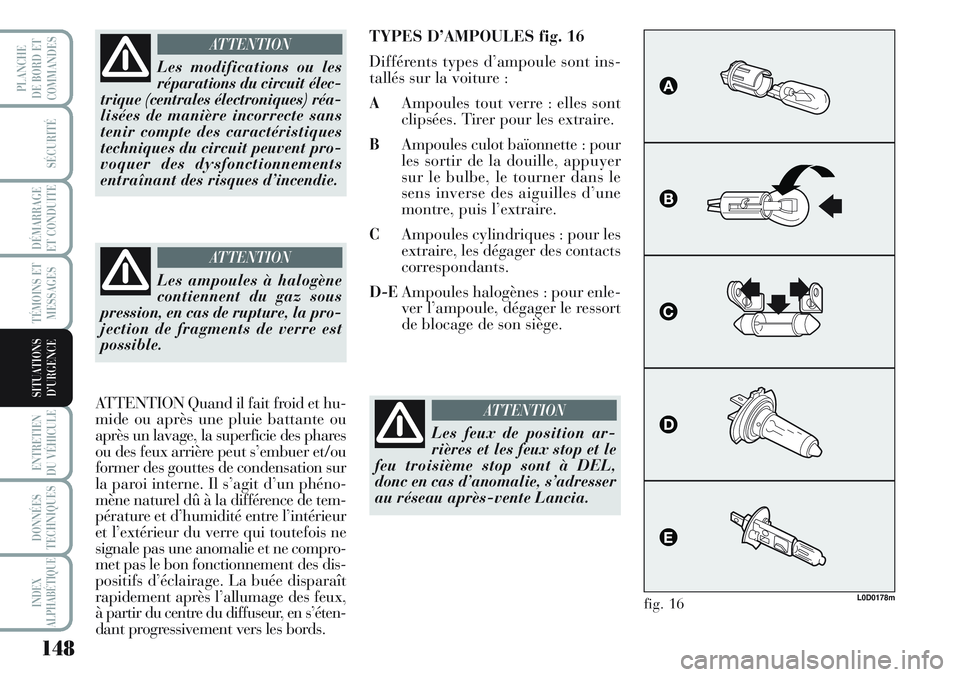

TYPES D’AMPOULES fig. 16
Différents types d’ampoule sont ins-
tallés sur la voiture :
AAmpoules tout verre : elles sont
clipsées. Tirer pour les extraire.
BAmpoules culot baïonnette : pour
les sortir de la douille, appuyer
sur le bulbe, le tourner dans le
sens inverse des aiguilles d’une
montre, puis l’extraire.
CAmpoules cylindriques : pour les
extraire, les dégager des contacts
correspondants.
D-EAmpoules halogènes : pour enle-
ver l’ampoule, dégager le ressort
de blocage de son siège.
L0D0178mfig. 16
Les feux de position ar-
rières et les feux stop et le
feu troisième stop sont à DEL,
donc en cas d’anomalie, s’adresser
au réseau après-vente Lancia.
ATTENTIONATTENTION Quand il fait froid et hu-
mide ou après une pluie battante ou
après un lavage, la superficie des phares
ou des feux arrière peut s’embuer et/ou
former des gouttes de condensation sur
la paroi interne. Il s’agit d’un phéno-
mène naturel dû à la différence de tem-
pérature et d’humidité entre l’intérieur
et l’extérieur du verre qui toutefois ne
signale pas une anomalie et ne compro-
met pas le bon fonctionnement des dis-
positifs d’éclairage. La buée disparaît
rapidement après l’allumage des feux,
à partir du centre du diffuseur, en s’éten-
dant progressivement vers les bords.
Page 157 of 218
156
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS
D’URGENCE

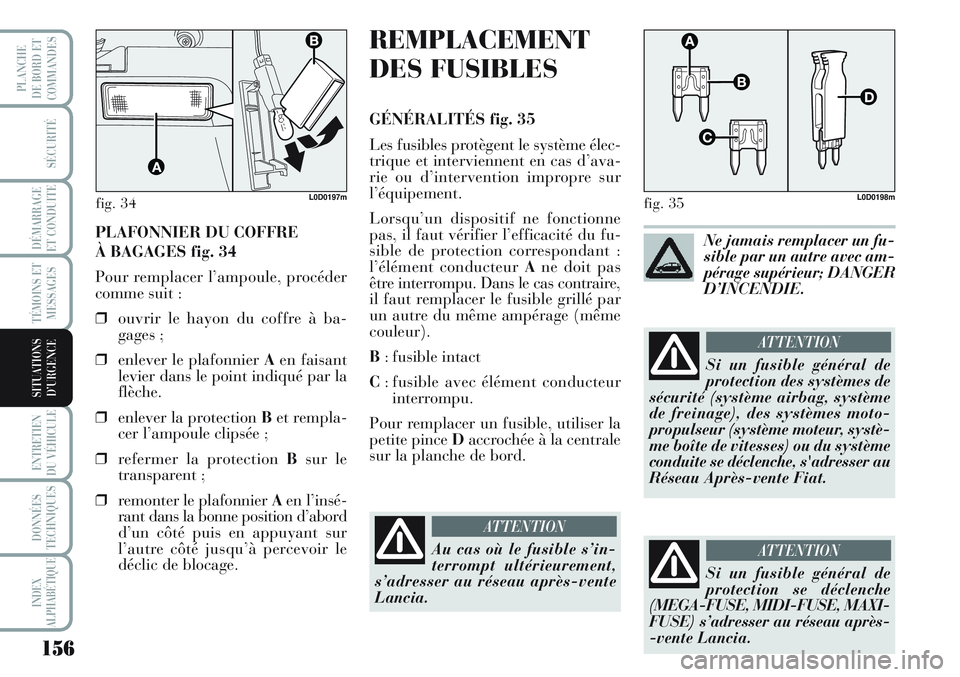

PLAFONNIER DU COFFRE
À BAGAGES fig. 34
Pour remplacer l’ampoule, procéder
comme suit :
❒ouvrir le hayon du coffre à ba-
gages ;
❒enlever le plafonnier Aen faisant
levier dans le point indiqué par la
flèche.
❒enlever la protection Bet rempla-
cer l’ampoule clipsée ;
❒refermer la protection Bsur le
transparent ;
❒remonter le plafonnier Aen l’insé-
rant dans la bonne position d’abord
d’un côté puis en appuyant sur
l’autre côté jusqu’à percevoir le
déclic de blocage.
fig. 34L0D0197m
REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS fig. 35
Les fusibles protègent le système élec-
trique et interviennent en cas d’ava-
rie ou d’intervention impropre sur
l’équipement.
Lorsqu’un dispositif ne fonctionne
pas, il faut vérifier l’efficacité du fu-
sible de protection correspondant :
l’élément conducteur Ane doit pas
être interrompu. Dans le cas contraire,
il faut remplacer le fusible grillé par
un autre du même ampérage (même
couleur).
B: fusible intact
C: fusible avec élément conducteur
interrompu.
Pour remplacer un fusible, utiliser la
petite pince Daccrochée à la centrale
sur la planche de bord.
fig. 35L0D0198m
Au cas où le fusible s’in-
terrompt ultérieurement,
s’adresser au réseau après-vente
Lancia.
ATTENTION
Ne jamais remplacer un fu-
sible par un autre avec am-
pérage supérieur; DANGER
D’INCENDIE.
Si un fusible général de
protection se déclenche
(MEGA-FUSE, MIDI-FUSE, MAXI-
FUSE) s’adresser au réseau après-
-vente Lancia.
ATTENTION
Si un fusible général de
protection des systèmes de
sécurité (système airbag, système
de freinage), des systèmes moto-
propulseur (système moteur, systè-
me boîte de vitesses) ou du système
conduite se déclenche, s'adresser au
Réseau Après-vente Fiat.
ATTENTION
Page 214 of 218
213
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
PLANCHE
DE BORD ET
COMMANDES
INDEX
ALPHABÉTIQUE

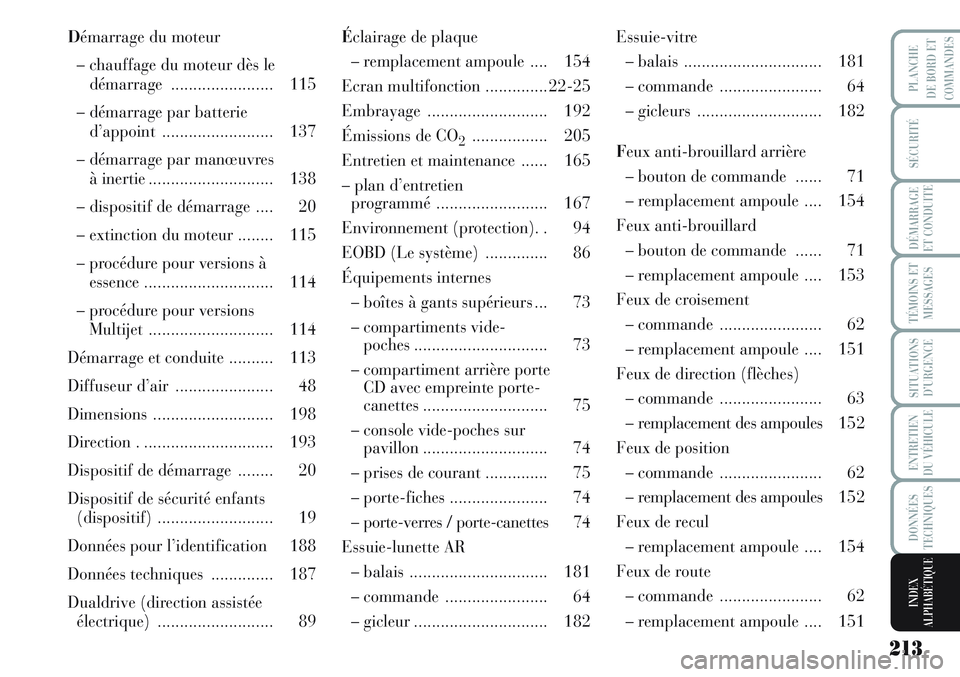

Démarrage du moteur
– chauffage du moteur dès le
démarrage ....................... 115
– démarrage par batterie
d’appoint ......................... 137
– démarrage par manœuvres
à inertie ............................ 138
– dispositif de démarrage .... 20
– extinction du moteur ........ 115
– procédure pour versions à
essence ............................. 114
– procédure pour versions
Multijet ............................ 114
Démarrage et conduite .......... 113
Diffuseur d’air ...................... 48
Dimensions ........................... 198
Direction . ............................. 193
Dispositif de démarrage ........ 20
Dispositif de sécurité enfants
(dispositif) .......................... 19
Données pour l’identification 188
Données techniques .............. 187
Dualdrive (direction assistée
électrique) .......................... 89Éclairage de plaque
– remplacement ampoule .... 154
Ecran multifonction .............. 22-25
Embrayage ........................... 192
Émissions de CO
2................. 205
Entretien et maintenance ...... 165
– plan d’entretien
programmé ......................... 167
Environnement (protection). . 94
EOBD (Le système) .............. 86
Équipements internes
– boîtes à gants supérieurs ... 73
– compartiments vide-
poches .............................. 73
– compartiment arrière porte
CD avec empreinte porte-
canettes ............................ 75
– console vide-poches sur
pavillon ............................ 74
– prises de courant .............. 75
– porte-fiches ...................... 74
– porte-verres / porte-canettes 74
Essuie-lunette AR
– balais ............................... 181
– commande ....................... 64
– gicleur .............................. 182Essuie-vitre
– balais ............................... 181
– commande ....................... 64
– gicleurs ............................ 182
Feux anti-brouillard arrière
– bouton de commande ...... 71
– remplacement ampoule .... 154
Feux anti-brouillard
– bouton de commande ...... 71
– remplacement ampoule .... 153
Feux de croisement
– commande ....................... 62
– remplacement ampoule .... 151
Feux de direction (flèches)
– commande ....................... 63
– remplacement des ampoules 152
Feux de position
– commande ....................... 62
– remplacement des ampoules 152
Feux de recul
– remplacement ampoule .... 154
Feux de route
– commande ....................... 62
– remplacement ampoule .... 151
