Lancia Musa 2012 Instructieboek (in Dutch)

150
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN

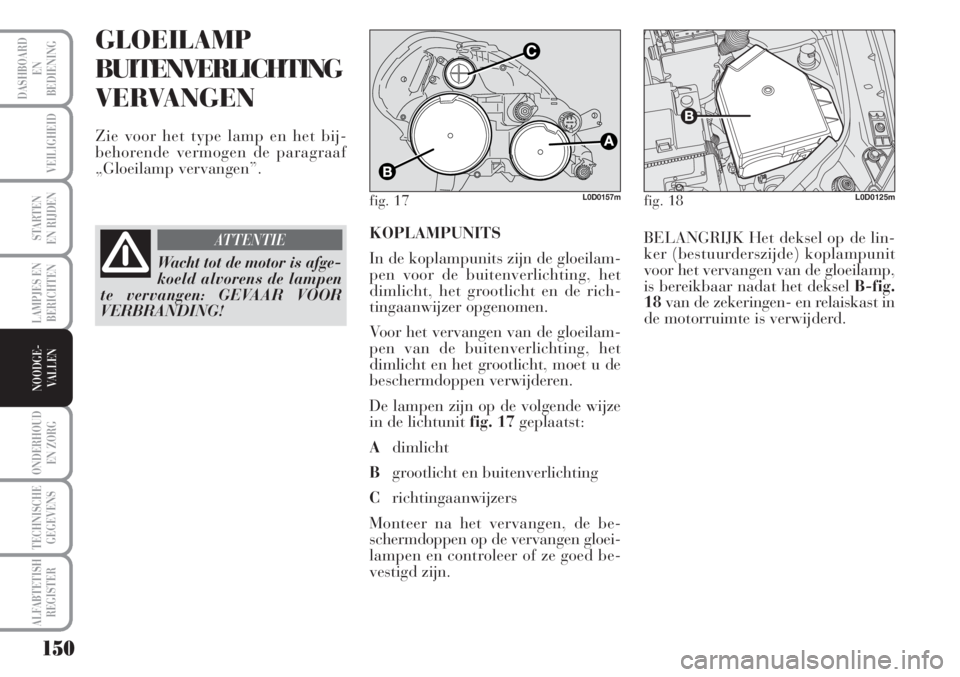

GLOEILAMP
BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bij -
behorende vermogen de paragraaf
„Gloeilamp vervangen”.
KOPLAMPUNITS
In de koplampunits zijn de gloeilam-
pen voor de buitenverlichting, het
dimlicht, het grootlicht en de rich-
tingaanwijzer opgenomen.
Voor het vervangen van de gloeilam-
pen van de buitenverlichting, het
dimlicht en het grootlicht, moet u de
beschermdoppen verwijderen.
De lampen zijn op de volgende wijze
in de lichtunit fig. 17geplaatst:
Adimlicht
Bgrootlicht en buitenverlichting
Crichtingaanwijzers
Monteer na het vervangen, de be-
schermdoppen op de vervangen gloei-
lampen en controleer of ze goed be-
vestigd zijn.BELANGRIJK Het deksel op de lin-
ker (bestuurderszijde) koplampunit
voor het vervangen van de gloeilamp,
is bereikbaar nadat het deksel B-fig.
18van de zekeringen- en relaiskast in
de motorruimte is verwijderd.
fig. 18L0D0125m
Wacht tot de motor is afge-
koeld alvorens de lampen
te vervangen: GEVAAR VOOR
VERBRANDING!
ATTENTIE
fig. 17L0D0157m

151
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-

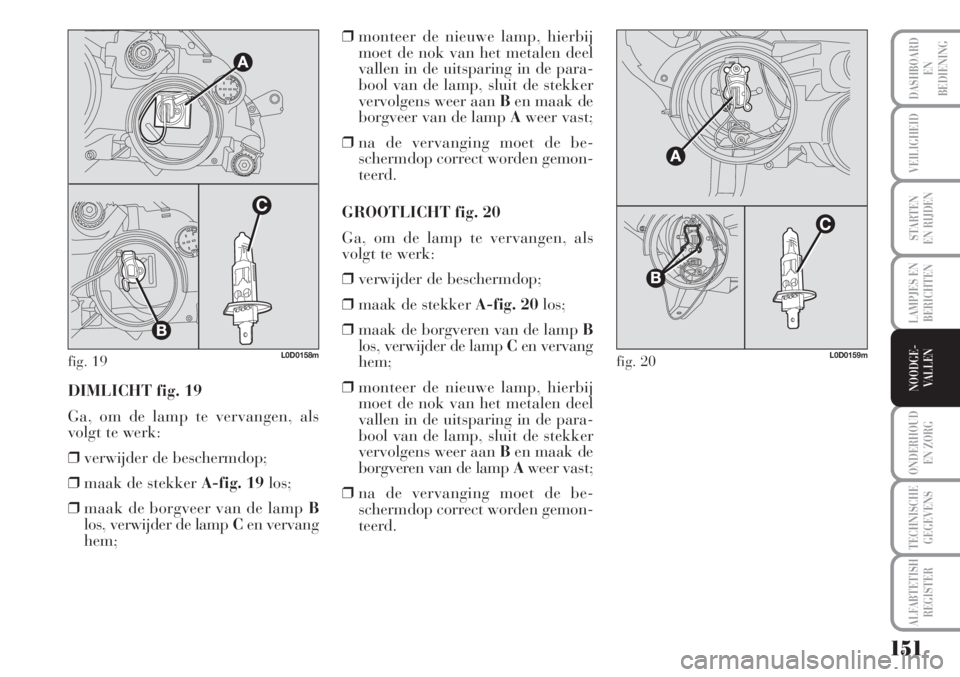

VALLENDIMLICHT fig. 19
Ga, om de lamp te vervangen, als
volgt te werk:
❒verwijder de beschermdop;
❒maak de stekker A-fig. 19los;
❒maak de borgveer van de lamp B
los, verwijder de lamp Cen vervang
hem;❒monteer de nieuwe lamp, hierbij
moet de nok van het metalen deel
vallen in de uitsparing in de para-
bool van de lamp, sluit de stekker
vervolgens weer aan Ben maak de
borgveer van de lamp Aweer vast;
❒na de vervanging moet de be-
schermdop correct worden gemon-
teerd.
GROOTLICHT fig. 20
Ga, om de lamp te vervangen, als
volgt te werk:
❒verwijder de beschermdop;
❒maak de stekker A-fig. 20los;
❒maak de borgveren van de lamp B
los, verwijder de lamp Cen vervang
hem;
❒monteer de nieuwe lamp, hierbij
moet de nok van het metalen deel
vallen in de uitsparing in de para-
bool van de lamp, sluit de stekker
vervolgens weer aan Ben maak de
borgveren van de lamp Aweer vast;
❒na de vervanging moet de be-
schermdop correct worden gemon-
teerd.
fig. 20L0D0159mfig. 19L0D0158m

152
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN

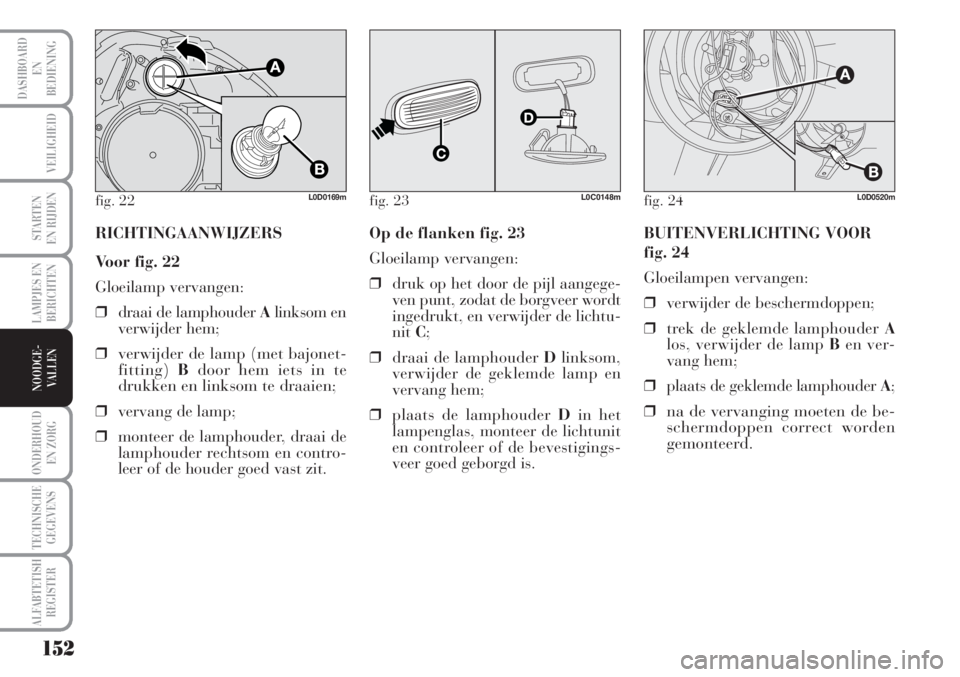

RICHTINGAANWIJZERS
Voor fig. 22
Gloeilamp vervangen:
❒draai de lamphouder Alinksom en
verwijder hem;
❒
verwijder de lamp (met bajonet-
fitting)Bdoor hem iets in te
drukken en linksom te draaien;
❒vervang de lamp;
❒monteer de lamphouder, draai de
lamphouder rechtsom en contro-
leer of de houder goed vast zit.Op de flanken fig. 23
Gloeilamp vervangen:
❒druk op het door de pijl aangege-
ven punt, zodat de borgveer wordt
ingedrukt, en verwijder de lichtu-
nitC;
❒draai de lamphouder Dlinksom,
verwijder de geklemde lamp en
vervang hem;
❒plaats de lamphouder Din het
lampenglas, monteer de lichtunit
en controleer of de bevestigings-
veer goed geborgd is.BUITENVERLICHTING VOOR
fig. 24
Gloeilampen vervangen:
❒verwijder de beschermdoppen;
❒trek de geklemde lamphouder A
los, verwijder de lamp Ben ver-
vang hem;
❒plaats de geklemde lamphouder A;
❒na de vervanging moeten de be-
schermdoppen correct worden
gemonteerd.
fig. 23L0C0148mfig. 22L0D0169mfig. 24L0D0520m

153
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN

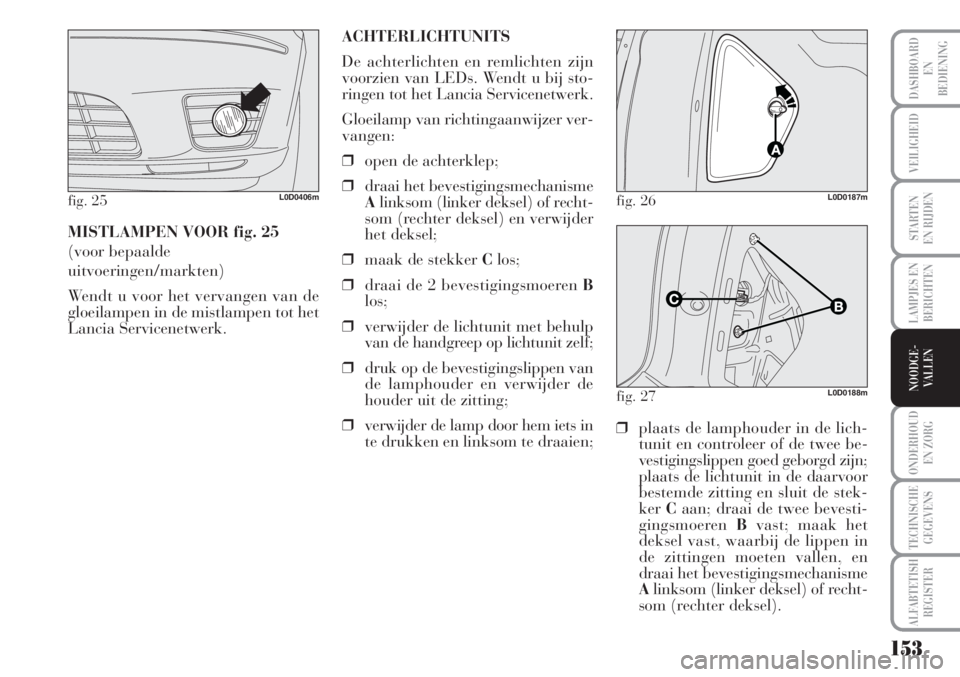

MISTLAMPEN VOOR fig. 25
(voor bepaalde
uitvoeringen/markten)
Wendt u voor het vervangen van de
gloeilampen in de mistlampen tot het
Lancia Servicenetwerk.
fig. 25L0D0406m
ACHTERLICHTUNITS
De achterlichten en remlichten zijn
voorzien van LEDs. Wendt u bij sto-
ringen tot het Lancia Servicenetwerk.
Gloeilamp van richtingaanwijzer ver-
vangen:
❒open de achterklep;
❒draai het bevestigingsmechanisme
Alinksom (linker deksel) of recht-
som (rechter deksel) en verwijder
het deksel;
❒maak de stekker Clos;
❒draai de 2 bevestigingsmoeren B
los;
❒verwijder de lichtunit met behulp
van de handgreep op lichtunit zelf;
❒druk op de bevestigingslippen van
de lamphouder en verwijder de
houder uit de zitting;
❒verwijder de lamp door hem iets in
te drukken en linksom te draaien;❒plaats de lamphouder in de lich-
tunit en controleer of de twee be-
vestigingslippen goed geborgd zijn;
plaats de lichtunit in de daarvoor
bestemde zitting en sluit de stek-
kerCaan; draai de twee bevesti-
gingsmoeren Bvast; maak het
deksel vast, waarbij de lippen in
de zittingen moeten vallen, en
draai het bevestigingsmechanisme
Alinksom (linker deksel) of recht-
som (rechter deksel).
fig. 26L0D0187m
fig. 27L0D0188m

154
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN

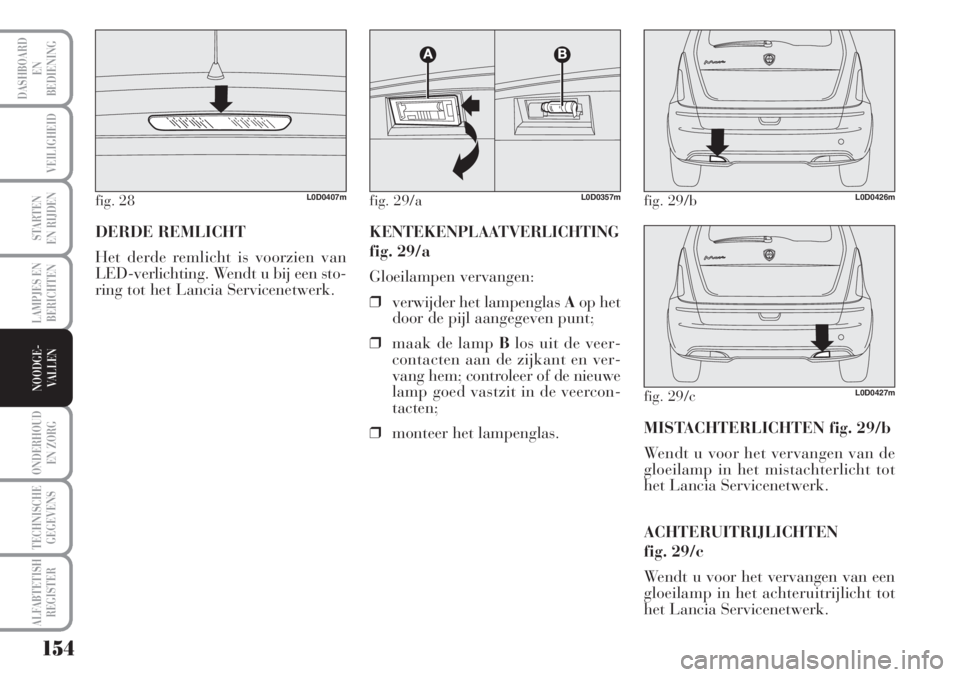

DERDE REMLICHT
Het derde remlicht is voorzien van
LED-verlichting. Wendt u bij een sto-
ring tot het Lancia Servicenetwerk.
fig. 28L0D0407m
KENTEKENPLAATVERLICHTING
fig. 29/a
Gloeilampen vervangen:
❒verwijder het lampenglas Aop het
door de pijl aangegeven punt;
❒maak de lamp Blos uit de veer-
contacten aan de zijkant en ver-
vang hem; controleer of de nieuwe
lamp goed vastzit in de veercon-
tacten;
❒monteer het lampenglas.
fig. 29/aL0D0357mfig. 29/bL0D0426m
fig. 29/cL0D0427m
MISTACHTERLICHTEN fig. 29/b
Wendt u voor het vervangen van de
gloeilamp in het mistachterlicht tot
het Lancia Servicenetwerk.
ACHTERUITRIJLICHTEN
fig. 29/c
Wendt u voor het vervangen van een
gloeilamp in het achteruitrijlicht tot
het Lancia Servicenetwerk.

155
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
fig. 30L0D0193m
fig. 31L0D0194m

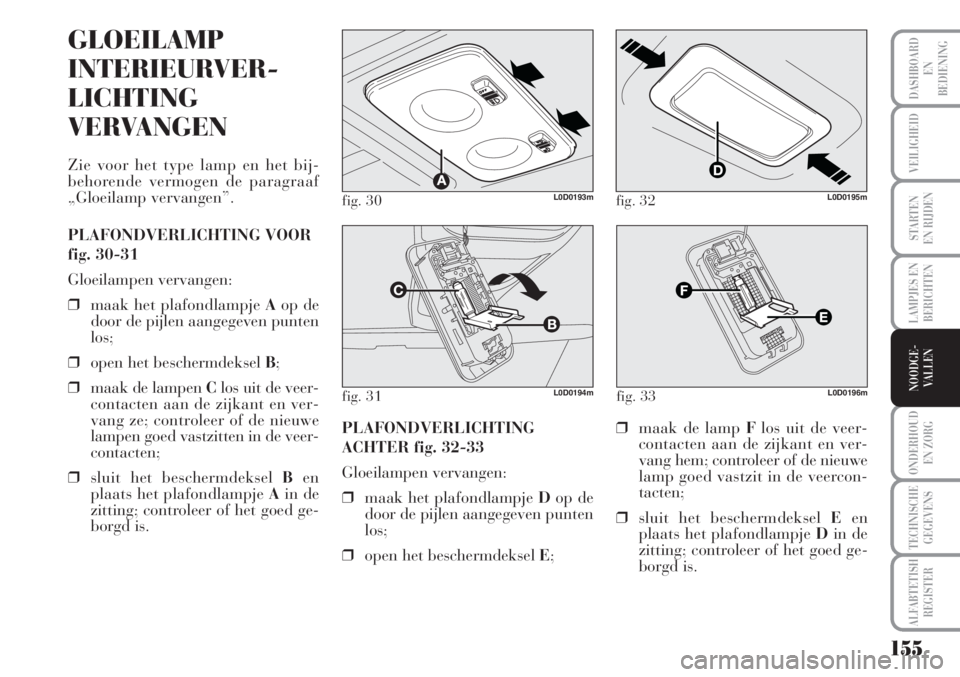

GLOEILAMP
INTERIEURVER -
LICHTING
VERVANGEN
Zie voor het type lamp en het bij -
behorende vermogen de paragraaf
„Gloeilamp vervangen”.
PLAFONDVERLICHTING VOOR
fig. 30-31
Gloeilampen vervangen:
❒maak het plafondlampje Aop de
door de pijlen aangegeven punten
los;
❒open het beschermdeksel B;
❒maak de lampen Clos uit de veer-
contacten aan de zijkant en ver-
vang ze; controleer of de nieuwe
lampen goed vastzitten in de veer-
contacten;
❒sluit het beschermdeksel Ben
plaats het plafondlampje Ain de
zitting; controleer of het goed ge-
borgd is.PLAFONDVERLICHTING
ACHTER fig. 32-33
Gloeilampen vervangen:
❒maak het plafondlampje Dop de
door de pijlen aangegeven punten
los;
❒open het beschermdeksel E;
fig. 32L0D0195m
❒maak de lamp Flos uit de veer-
contacten aan de zijkant en ver-
vang hem; controleer of de nieuwe
lamp goed vastzit in de veercon-
tacten;
❒sluit het beschermdeksel Een
plaats het plafondlampje Din de
zitting; controleer of het goed ge-
borgd is.
fig. 33L0D0196m

156
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
BAGAGERUIMTEVERLICHTING
fig. 34
Gloeilamp vervangen:
❒open de achterklep;
❒maak de lichtunit Aop het door de
pijl aangegeven punt los.
❒open het beschermdeksel Ben ver-
vang de geklemde lamp;
❒sluit het beschermdeksel Bop het
lampenglas;
❒monteer het plafondlampje Adoor
het eerst aan een zijde in de juiste
stand te plaatsen en vervolgens de
andere zijde aan te drukken, tot-
dat de borging inklikt.
fig. 34L0D0197m
ZEKERINGEN
VERVANGEN
ALGEMENE AANWIJZINGEN
fig. 35
Het elektrische systeem wordt door
zekeringen beveiligd: de zekering
brandt door bij een storing of bij on-
eigenlijk gebruik van het systeem.
Als een elektrisch onderdeel niet
werkt, controleer dan eerst of de ze-
kering niet is doorgebrand: de ver-
bindingsstripAmag niet onderbroken
zijn. Is dit wel het geval, dan moet
u de zekering vervangen door een
exemplaar met dezelfde stroomsterkte
(zelfde kleur).
B: zekering in goede staat
C: zekering met doorgebrande strip.
Gebruik het tangetje Dvoor het ver-
vangen van de zekeringen. Dit tange-
tje is vastgehaakt in de zekeringenkast
op het dashboard.
fig. 35L0D0198m
Als de zekering opnieuw
doorbrandt, wendt u dan
tot het Lancia Servicenetwerk.
ATTENTIE
Vervang een zekering nooit
door een zekering met een ho-
gere stroomsterkte (ampère);
BRANDGEVAAR.
Als een hoofdzekering (MEGA-FUSE, MIDI-FUSE,MAXI-FUSE) doorbrandt, wendt
u dan tot het Lancia Servicenetwerk.
ATTENTIE
Als een zekering van de
veiligheidssystemen (air-
bagsysteem, remsysteem), de aan-
drijving van de auto (motorma-
nagementsysteem, regelsysteem
van de versnellingsbak) of de
stuurinrichting doorbrandt: wendt
u tot het Lancia Servicenetwerk.
ATTENTIE

157
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
Controleer, voordat u een
zekering vervangt, of de
contactsleutel uit het contactslot is
genomen en alle stroomgebruikers
uit staan en/of zijn uitgeschakeld.
ATTENTIE

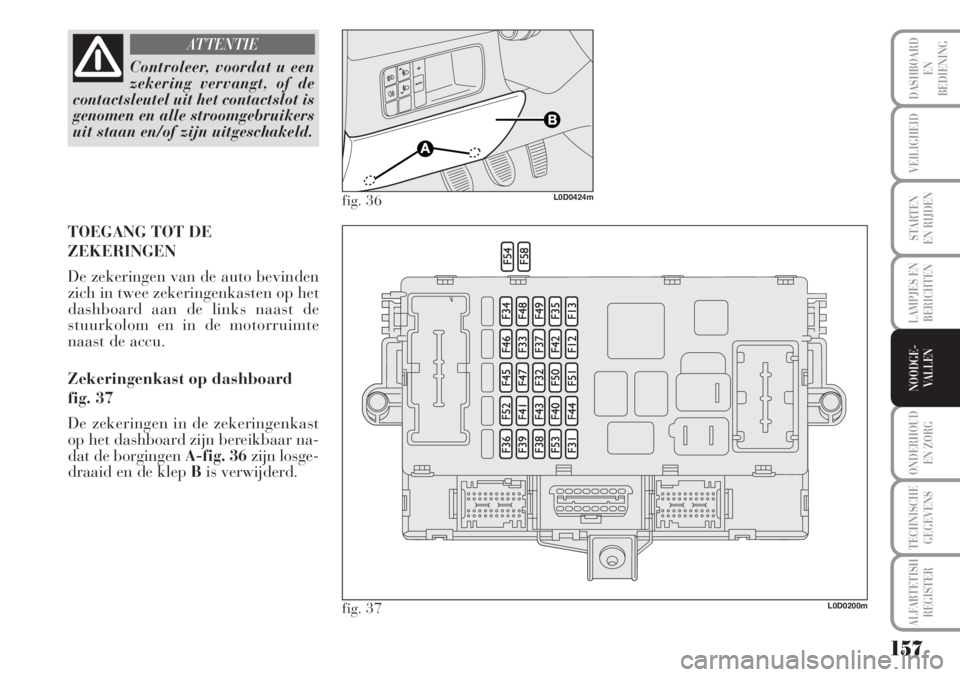

TOEGANG TOT DE
ZEKERINGEN
De zekeringen van de auto bevinden
zich in twee zekeringenkasten op het
dashboard aan de links naast de
stuurkolom en in de motorruimte
naast de accu.
Zekeringenkast op dashboard
fig. 37
De zekeringen in de zekeringenkast
op het dashboard zijn bereikbaar na-
dat de borgingen A-fig. 36zijn losge-
draaid en de klep Bis verwijderd.
L0D0200m
fig. 36L0D0424m
fig. 37

158
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
Zekeringenkast naast de accu
fig. 39
De zekeringen in de zekeringkast
naast de accu zijn bereikbaar nadat
het betreffende beschermdeksel B-fig.
38is verwijderd.
L0D0409m
fig. 38L0D0201m
fig. 39
Als de motorruimte moet
worden uitgespoten, zorg
dan dat de waterstraal niet
direct op de zekeringenkast
in de motorruimte wordt gericht.

159
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
ZEKERINGENTABEL
Zekeringenkast dashboard fig. 37
VERBRUIKERSZEKERING AMPÈRE
Dimlicht rechtsF12 7,5
Dimlicht links / koplampverstellingF13 7,5
Relaisspoelen zekeringenkast motorruimte, body computer F31 7,5
Ruitbediening linksachterF33 20
Ruitbediening rechtsachterF34 20
+15 Signaal vanaf rempedaalschakelaar voor regeleenheden, achteruitrijlicht(en), debietmeter
(Multijet-uitvoeringen, behalve Start&Stop), voorgloeiregeleenheid (uitvoeringen 1.3 Multijet EURO 5),
koppelingbediening (Start&Stop), rembekrachtiger (Start&Stop) en waterdetectiesensor voor diesel (*) F36 10
+15 Remlichten, instrumentenpaneel (*)F37 7,5
Portiervergrendeling, actuator tankklepjeF38 20
+30 Autoradio, navigatiesysteem, Blue&Me™-systeem, regeleenheid ruitbediening, bandenspanningsregeleenheid,
klimaatregeling, diagnosestekker EOBD (*)F39 10
AchterruitverwarmingF40 30
SpiegelverwarmingF41 7,5
Ruitenwissers, ruitensproeiers voor/achterF43 30
Sigarettenaansteker / stekkerdoos op tunnelconsole F44 15
Verwarmde voorstoelenF45 15
Stekkerdoos bagageruimteF46 15
Ruitbediening bestuurderszijde voorF47 20
Ruitbediening passagierszijde voorF48 20
+15 Bedieningsorganen op het stuurwiel, verlichting opendakbediening, dashboard links en midden,
regen-/schemersensor, elektrische spiegels, bediening stoelverwarming voor (*) F49 7,5
+15 Navigatiesysteem, inbouwvoorbereiding autoradio, Blue&Me™-systeem, parkeersensoren,
bandenspanningsregeleenheid, regeleenheid ruitbediening, elektrische spiegels, verlichting klimaatregelingspaneel
en ECO-toets, Cruise Control, Spanningstabilisator (Start&Stop) (*) F51 7,5
AchterruitenwisserF52 15
+30 Instrumentenpaneel, mistachterlicht(en) (*) F53 7,5
(*) +30 = voedingsspanning vanaf accu (niet via contactslot)
+15 = voedingsspanning geschakeld via contactslot
