Lancia Phedra 2003 Instructieboek (in Dutch)

7
Accu
Corrosieve vloeistof.
SYMBOLEN
Op of in de nabijheid van enkele
onderdelen van uw LANCIA PHED-
RA zijn specifiek gekleurde plaatjes
aangebracht met daarop symbolen
die uw aandacht vragen en die voor-
zorgsmaatregelen aangeven die u in
acht moet nemen als u met het
betreffende onderdeel te maken
krijgt.
Hierna volgen kort samengevat de
symbolen die vermeld staan op de
plaatjes die op uw LANCIA PHED-
RA zijn aangebracht met daarnaast
het onderdeel waarop het symbool
betrekking heeft.
Bovendien zijn de symbolen naar
betekenis in groepen onderverdeeld:
gevaar, verbod, waarschuwing en
verplichting.SYMBOLEN DIE GEVAAR AAN-
DUIDEN
Accu
Ontploffingsgevaar.
Ventilateur
Kan automatisch inscha-
kelen, ook bij stilstaande
motor.
Expansiereservoir
Draai de knop niet los als
de koelvloeistof nog heet
is.
Bobine
Hoge spanning.
Riemen en poelies
Bewegende delen; niet
dichtbij komen met
lichaamsdelen of kledings-
tukken.
Slangen van de aircon-
ditioning
Niet openen. Gas onder
hoge druk.
Koplampen
Kans op vonken.

8
Accu
Niet dichtbij komen met
open vuur.
Accu
Houd kinderen op
afstand.
Hitteschilden - riemen -
poelies - ventilateur
Niet aanraken.
VERBODSSYMBOLEN
Stuurbekrachtiging
Het vloeistofniveau in het
reservoir mag het maxi-
mum niveau niet over-
schrijden. Gebruik uitslui-
tend de vloeistof die is
aangegeven in de “Vullingstabel”.
Katalysator
Parkeer niet boven
brandbare materialen.
Raadpleeg het hoofdstuk
“Voorzorgsmaatregelen
voor het behoud van de
emissiereductiesystemen”.
WAARSCHUWINGSSYMBOLEN
Motor
Gebruik uitsluitend de
smeermiddelen die zijn
aangegeven in de
“Vullingstabel”.
Auto rijdt op milieu-
vriendelijke benzine
Tank uitsluitend lood-
vrije benzine met een
minimum octaangetal van
95 RON.
Ruitenwissers
Gebruik uitsluitend de
vloeistof die is aangegeven
in de “Vullingstabel”.
Remcircuit
Het vloeistofniveau in het
reservoir mag het maxi-
mum niveau niet over-
schrijden. Gebruik uitslui-
tend de vloeistof die is
aangegeven in de “Vullingstabel”.

9
Auto rijdt op diesel
Tank uitsluitend diesel-
brandstof.
DIESEL
Expansiereservoir
Gebruik uitsluitend de
vloeistof die is aangegeven
in de “Vullingstabel”.
Accu
Bescherm de ogen.
Accu
Krik
Raadpleeg het instructie-
boekje.
VERPLICHTINGSSYMBOLEN

11
WEGWIJS IN UW AUTO
GEBRUIK VAN DE AUTO EN PRAKTISCHE TIPS
NOODGEVALLEN
ONDERHOUD VAN DE AUTO
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
INHOUD

12
LANCIA CODE
Voor een nog betere bescherming
tegen diefstal is de auto uitgerust
met een elektronische startblokke-
ring (Lancia CODE). Het systeem
schakelt automatisch in als de start-
/contactsleutel wordt uitgenomen.
In de handgreep van de sleutels zit
een elektronisch component gemon-
teerd dat bij het starten van de
motor een signaal ontvangt via een
speciale antenne die in het start-
/contactslot is ingebouwd. Dit sig-
naal wordt omgezet in een gecodeerd
signaal en vervolgens aan de rege-
leenheid van de Lancia-CODE
gezonden, die, als de code wordt
herkend, het starten van de motor
mogelijk maakt.DE SLEUTELS (fig. 1)
Bij de auto worden geleverd:
– twee sleutels Aals de auto is uit-
gerust met centrale portiervergren-
deling met afstandsbediening en
diefstalalarm.
– twee sleutels Bals de auto is uit-
gerust met centrale portiervergren-
deling met afstandsbediening, dief-
stalalarm en elektrisch bedienbare
zijschuifdeuren.De sleutels dienen voor:
– het start-/contactslot
– het portierslot aan bestuurders-
en passagierszijde
– de afstandsbediening van de cen-
trale portiervergrendeling
– het diefstalalarm (indien aanwe-
zig)
– de uitschakeling van de airbag
aan passagierszijde
– het slot van de tankdop
– het slot van het dashboardkastje.
WEGWIJS IN UW AUTO
fig. 1
L0B0001b

13
De sleutel (fig. 2) heeft twee druk-
knoppen:
A -voor het centraal vergrendelen
van de portieren, het inschakelen
van het diefstalalarm en voor de
lokalisatiefunctie;
B -voor het centraal ontgrendelen
van de portieren en het uitschakelen
van het diefstalalarm.
Als u knop Aeven ingedrukt
houdt, wordt de “lokalisatie”-func-
tie ingeschakeld: alle plafondlamp-
jes in het interieur gaan samen met
de richtingaanwijzers branden. Deze functie wordt door het sys-
teem herkend als de afstandsbedie-
ning binnen een afstand van 30
meter van de auto wordt bediend.
De sleutel is ook uitgerust met een
metalen baard Ddie in de hand-
greep van de sleutel kan worden
geklapt door het indrukken van
knopje C.
Druk nogmaals op knopje Cvoor
het uitklappen van de metalen
baard.Wees zeer voorzichtig
bij het indrukken van
knopje C, zodat bij het
uitklappen van de metalen baard
geen verwondingen of beschadi-
gingen ontstaan. Druk het knopje
alleen in als de sleutel ver genoeg
van het lichaam (speciaal de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd ach-
ter. Hiermee voorkomt u dat
iemand (dit geldt in het bijzonder
voor kinderen) per ongeluk op
knop C drukt.30°
20°
10°
0°
SAE10W 40
0
fig. 2
L0B0005b

14

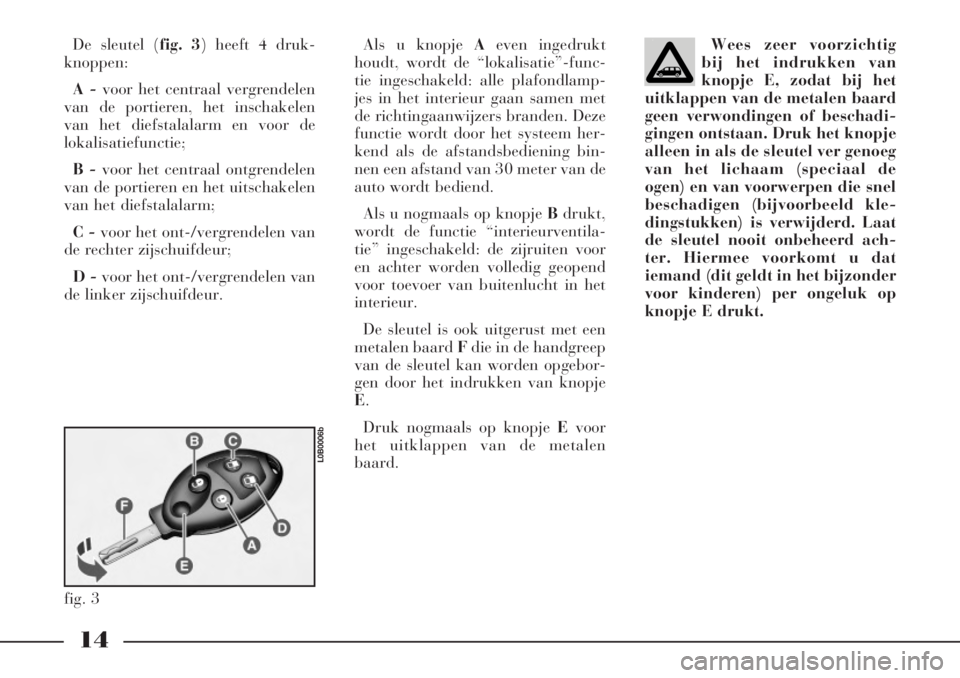

De sleutel (fig. 3) heeft 4 druk-
knoppen:
A -voor het centraal vergrendelen
van de portieren, het inschakelen
van het diefstalalarm en voor de
lokalisatiefunctie;
B -voor het centraal ontgrendelen
van de portieren en het uitschakelen
van het diefstalalarm;
C -voor het ont-/vergrendelen van
de rechter zijschuifdeur;
D -voor het ont-/vergrendelen van
de linker zijschuifdeur. Als u knopje Aeven ingedrukt
houdt, wordt de “lokalisatie”-func-
tie ingeschakeld: alle plafondlamp-
jes in het interieur gaan samen met
de richtingaanwijzers branden. Deze
functie wordt door het systeem her-
kend als de afstandsbediening bin-
nen een afstand van 30 meter van de
auto wordt bediend.
Als u nogmaals op knopje Bdrukt,
wordt de functie “interieurventila-
tie” ingeschakeld: de zijruiten voor
en achter worden volledig geopend
voor toevoer van buitenlucht in het
interieur.
De sleutel is ook uitgerust met een
metalen baard Fdie in de handgreep
van de sleutel kan worden opgebor-
gen door het indrukken van knopje
E.
Druk nogmaals op knopje Evoor
het uitklappen van de metalen
baard.Wees zeer voorzichtig
bij het indrukken van
knopje E, zodat bij het
uitklappen van de metalen baard
geen verwondingen of beschadi-
gingen ontstaan. Druk het knopje
alleen in als de sleutel ver genoeg
van het lichaam (speciaal de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd ach-
ter. Hiermee voorkomt u dat
iemand (dit geldt in het bijzonder
voor kinderen) per ongeluk op
knopje E drukt.
fig. 3
L0B0006b

15
De afstandsbediening is in de con-
tactsleutel ingebouwd en werkt op
radiogolven.
BELANGRIJKOm schade aan de
elektronische schakelingen in de
sleutels te voorkomen, mogen de
sleutels niet aan directe zonnestra-
ling worden blootgesteld.voeren van een noodstart. Deze code
wordt bedekt door een speciale lak-
laag die verwijderd moet worden bij
gebruik van de CODE-card. Wij
raden u aan de CODE-card op een
veilige plaats te bewaren; zo moge-
lijk niet in de auto
Samen met de sleutels hebt u een
CODE-card (fig. 4) ontvangen,
waarop de elektronische code staat
aangegeven. De Lancia-dealer
heeft deze code nodig voor het uit-Als de auto wordt ver-
kocht, moeten alle sleu-
tels en de CODE-card
overhandigd worden aan de
nieuwe eigenaar.BATTERIJ VERVANGEN (fig. 5 - 6)
Als u op een knopje van de
afstandsbediening drukt en de por-
tieren worden niet vergrendeld en de
richtingaanwijzers gaan niet knippe-
ren, dan moet u de batterij vervan-
gen door een batterij van hetzelfde
type:
– klap de metalen baard uit;
– open het plastic dekseltje Abij de
inkeping B;
– verwijder de batterijhouder C;
– verwijder de batterij Den plaats
de nieuwe batterij volgens de aange-
geven polariteit;
– plaats de houder Cin de sleutel
met de batterij naar binnen gericht;
– sluit het plastic dekseltje A. Bij harde stoten kunnen
de elektronische compo-
nenten in de sleutel
beschadigd worden.
fig. 4
L0B0002b

16
Lege batterijen zijn
schadelijk voor het
milieu. Ze moeten in een
daarvoor bestemde chemobox of
afvalbak worden gedeponeerd.
Ze kunnen ook ingeleverd wor-
den bij de Lancia-dealer. Die
zorgt vervolgens voor de afvoer.
Stel de batterijen niet bloot aan
open vuur of hoge temperaturen.
Houd batterijen buiten het bereik
van kinderen.Omdat het diefstalalarm stroom
verbruikt, raden wij u aan het dief-
stalalarm niet in te schakelen door
de auto alleen met de sleutel af te
sluiten als u de auto langer dan een
maand niet denkt te gebruiken. Zo
voorkomt u dat de accu ontlaadt.DUPLICAATSLEUTELS
Wendt u voor duplicaatsleutels
rechtstreeks tot de Lancia-dealer
en neemt u de CODE-card en alle in
uw bezit zijnde sleutels mee.
Als tijdens het opslaan van een
nieuwe sleutelcode de reeds opgesla-
gen sleutelcodes niet opnieuw wor-
den ingevoerd, worden ze uit het
geheugen gewist, zodat eventueel
verloren sleutels niet meer gebruikt
kunnen worden voor het starten van
de motor.
Als de auto wordt verkocht, moeten
alle sleutels en de CODE-card over-
handigd worden aan de nieuwe eige-
naar.
fig. 5
L0B0007b
fig. 6
L0B0216b
