60
– όταν η επιθυμητή περιοδικότητα εμ-
φανίζεται από το δείκτη συντήρησης,
πιέστε και κρατήστε πατημένο το πλή-
κτρο C. Αυτή θα αναβοσβήνει για περί-
που 10 δευτερόλεπτα, μετά από τα οποία
θα περάσει σε σταθερή εμφάνιση
– αφήστε το πλήκτρο για να αποθη-
κεύσετε στη μνήμη τη ρύθμιση που πραγ-
ματοποιήσατε.
ΜΗΔΕΝΙΣΜΌς
Για να εκτελέσετε το μηδενισμό, συνε-
χίστε σύμφωνα με τα παρακάτω:
– γυρίστε το κλειδί εκκίνησης στη
θέση S
– πιέστε το πλήκτρο Cκαι κρατήστε το
πατημένο
– γυρίστε το κλειδί εκκίνησης στη θέση
M. Ο δείκτης συντήρησης ξεκινά τον
σταδιακό μηδενισμό μέχρι την εμφάνιση
= 0
– αφήστε το πλήκτρο C, η λυχνία A
σβήνει, με επιβεβαίωση του μηδενισμού.
Το Δίκτυο Τεχνικής Εξυπηρέτησης
Lancia θα πραγματοποιήσει αυτήν την
ενέργεια έπειτα από κάθε έλεγχο που
προβλέπεται από το Πλάνο Προγραμ-
ματισμένης Συντήρησης.
CONNECT Nav+
(για εκδόσεις/αγορές όπου
προβλέπεται)
Ορισμένες εκδόσεις είναι εξοπλισμένες
με το σύστημα τηλεπληροφόρησης CON-
NECT Nav+ που περιέχει ηχοσύστημα με
αναγνώστη CD, κινητό τηλέφωνο GSM,
πλοηγό και ηλ.υπολογιστή, σχεδιασμένο
σύμφωνα με τα ειδικά χαρακτηριστικά
του χώρου των επιβατών και με ένα προ-
σωπικό σχεδιασμό που ενσωματώνεται
με το στυλ της πλαφονιέρας οργάνων.
Το σύστημα έχει εγκατασταθεί σε ερ-
γονομική θέση για τον οδηγό και το συ-
νοδηγό και τα γραφικά της οθόνης επι-
τρέπουν το γρήγορο εντοπισμό των
εντολών που διευκολύνει τη χρήση του.
Για τη χρήση του συστήματος χρειάζε-
ται να ακολουθήσετε προσεκτικά τις
οδηγίες και τις σχετικές σημειώσεις για
τη χρήση και την ασφάλεια στην οδική
κυκλοφορίας που αναγράφονται στο ει-
δικό Παράρτημα που επισυνάπτεται με
αυτό το βιβλίο Χρήσης και Συντήρησης.
Το σύστημα πλοήγησης
βοηθάει τον οδηγό ενώ οδηγεί
προτείνοντας του, φωνητικά
και οπτικά, την καλύτερη δυνατή δια-
δρομή που θα πρέπει να ακολουθήσει
για να φτάσει στον προκαθορισμένο
προορισμό. Οι υποδείξεις των στοι-
χείων από το σύστημα πλοήγησης δεν
απαλλάσσουν τον οδηγό από την ευ-
θύνη των χειρισμών που εκτελούνται
κατά την κυκλοφορία του αυτοκινήτου
και από τον σεβασμό των κανόνων του
κώδικα οδικής κυκλοφορίας, ούτε από
άλλους νόμους που έχουν σχέση με την
οδική κυκλοφορία. Η ευθύνη για την
οδική ασφάλεια εξαρτάται αποκλει-
στικά από τον οδηγό του αυτοκινήτου.
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 60

Σε περίπτωση βλάβης του
συστήματος EBD, με απότομα
φρεναρίσματα, μπορούν να
μπλοκάρουν πρόωρα οι πίσω τροχοί,
με πιθανότητα την πλαγιολίσθηση. Σε
περίπτωση επισήμανσης βλάβης στο
σύστημα EBD, σταματήστε αμέσως το
αυτοκίνητο και απευθυνθείτε το συν-
τομότερο δυνατόν στο Δίκτυο Τεχνι-
κής Εξυπηρέτησης Lancia.
61
ΑΝΕΠΑΡΚΕΣ ΣΥΣΤΗΜΑ
ABS (πορτοκαλί)
Γυρίζοντας το διακόπτη εκκίνησης στη
θέση Mη λυχνία ανάβει, αλλά πρέπει να
σβήσει μετά από μερικά δευτερόλεπτα.ΑΝΕΠΑΡΚΗΣ ΣΤΑΘΜΗ
ΥΓΡΟΥ ΦΡΕΝΩΝ
– ΧΕΙΡΟΦΡΕΝΟ
ΤΡΑΒΗΓΜΕΝΟ (κόκκινη)
Γυρίζοντας το διακόπτη εκκίνησης στη
θέση Mη λυχνία ανάβει, αλλά πρέπει να
σβήσει μετά από μερικά δευτερόλεπτα.
Η λυχνία ανάβει όταν η στάθμη των
υγρών των φρένων μέσα στο δοχείο πέ-
σει κάτω από την ελάχιστη ένδειξη, λόγω
μιας πιθανής διαρροής υγρού από το κύ-
κλωμα και όταν ενεργοποιείται το χειρό-
φρενο.
ΛΥΧΝΙΕΣ
ΣΗΜΕΙΩΣΗΚατά το άναμμα μιας λυ-
χνίας βλάβης, η διαμορφώσιμη οθόνη
πολλαπλών λειτουργιών παρέχει την εμ-
φάνιση του ειδικού μηνύματος μαζί με
ένα ή περισσότερα ηχητικά σήματα
(«
ΓΚΟΝΓΚ»).
Οι λυχνίες ανάβουν στις παρακάτω
περιπτώσεις:
ΑΝΕΠΑΡΚΗΣ ΦΟΡΤΙΣΗ
ΜΠΑΤΑΡΙΑΣ
(κόκκινη)
Όταν υπάρχει βλάβη στην εγκατά-
σταση της γεννήτριας ρεύματος.
Γυρίζοντας το κλειδί εκκίνησης στη
θέση Mη λυχνία ανάβει, αλλά πρέπει να
σβήσει αμέσως μόλις πάρει μπροστά ο κι-
νητήρας.
Επιτρέπεται μια μικρή καθυστέρηση
στο σβήσιμο της λυχνίας με τον κινητήρα
στο ρελαντί.
Εάν η προειδοποιητική λυχνία παρα-
μένει αναμμένη επικοινωνήστε άμεσα με
το Δίκτυο Τεχνικής Εξυπηρέτησης
Lancia.
Αν η λυχνία ανάψει κατά τη
διάρκεια της πορείας, ελέγξτε
αν το χειρόφρενο έχει ενερ-
γοποιηθεί. Εάν η λυχνία παραμένει
αναμμένη με το χειρόφρενο απενερ-
γοποιημένο σταματήστε αμέσως και
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης Lancia.
w
x
>
ΒΛΑΒΗ
ΗΛΕΚΤΡΟ -
ΝΙΚΟΥ
ΔΙΟΡΘΩΤΗ
ΠΕΔΗΣΗΣ (EBD)
Το αυτοκίνητο είναι εφοδιασμένο με
μία ηλεκτρονική διάταξη διόρθωσης της
πέδησης EBD. Το ταυτόχρονο άναμμα,
αυτών των λυχνιών δείχνει μια ανωμα-
λία του συστήματος EBD.
>x+
Η λυχνία ανάβει όταν σύστημα είναι
ανεπαρκές. Σε αυτήν τη περίπτωση το
σύστημα πέδησης κρατά αμετάβλητη
την απόδοση, αλλά χωρίς τις δυνατότη-
τες που παρέχονται από το σύστημα
ABS. Συνιστάται ιδιαίτερη προσοχή σε
κάθε περίπτωση ανεπαρκούς πρόσφυ-
σης, και χρειάζεται να απευθυνθείτε το
συντομότερο δυνατόν στο Δίκτυο Τε-
χνικής Εξυπηρέτησης Lancia.
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 61

62
STOP
(κόκκινη)
Ανάβει ταυτόχρονα με οποιαδήποτε
άλλη προειδοποιητική λυχνία κινδύνου.
ΖΩΝΕΣ ΑΣΦΑΛΕΙΑΣ
ΔΕΝ ΕΧΟΥΝ ΔΕΘΕΙ
(πορτοκαλί)
Η λυχνία ανάβει με συνεχή τρόπο όταν,
με το κλειδί εκκίνησης στη θέση M,
η ζώνη της θέσης του οδηγού ή του συ-
νοδηγού (όταν παρευρίσκεται) δεν είναι
σωστά δεμένη.
Κατά το άναμμα της λυχνίας η οθόνη
πολλαπλών λειτουργιών παρέχει, για
8 δευτερόλεπτα, την εμφάνιση ενός ειδι-
κού μηνύματος.
Όταν το αυτοκίνητο υπερβεί την ταχύ-
τητα των 25 km/h, το άναμμα της λυχνίας
συνοδεύεται από ένα ηχητικό σήμα
(«μπιπ») διάρκειας 90 δευτερολέπτων. ΧΑΜΗΛΗ ΠΙΕΣΗ ΛΑΔΙΟΥ
ΚΙΝΗΤΗΡΑ (κόκκινη)
Γυρίζοντας το κλειδί εκκίνη-
σης στη θέση Mη λυχνία ανάβει, αλλά
πρέπει να σβήσει αμέσως μόλις πάρει
μπροστά ο κινητήρας. Επιτρέπεται μια
μικρή καθυστέρηση στο σβήσιμο της λυ-
χνίας με τον κινητήρα στο ρελαντί.
Εάν ο κινητήρας έχει καταπονηθεί ιδι-
αίτερα, αφού γυρίσει στο ρελαντί η λυ-
χνία μπορεί να αναβοσβήσει, αλλά πρέ-
πει παρόλα αυτά να σβήσει αφού
επιταχύνετε απαλά.
Εάν ανάψει η προειδοποιητική λυ-
χνία όταν ταξιδεύετε σβήστε
αμέσως τον κινητήρα και επι-
κοινωνήστε με το Δίκτυο Τε-
χνικής Εξυπηρέτησης της Lancia.
ΥΠΕΡΘΕΡΜΑΝΣΗ
ΑΝΤΙΨΥΚΤΙΚΟΥ
ΚΙΝΗΤΗΡΑ (κόκκινη)
Γυρίζοντας το διακόπτη εκκίνησης στη
θέση Mη λυχνία ανάβει, αλλά πρέπει να
σβήσει μετά από μερικά δευτερόλεπτα.
Η λυχνία ανάβει όταν υπερθερμαίνεται
ο κινητήρας. Αν ανάψει κατά τη διάρ-
κεια της πορείας, σταματήστε το αυτο-
κίνητο διατηρώντας τον κινητήρα αναμ-
μένο και ελαφρά επιταχυμένο, για να
διευκολύνετε μια πιο ενεργή κυκλοφο-
ρία του ψυκτικού υγρού.
Εάν η λυχνία δεν σβήνει εν-
τός των επόμενων 2 ή 3 λε-
πτών, σταματήστε τον κινη-
τήρα και επικοινωνήστε με το Δίκτυο
Τεχνικής Εξυπηρέτησης της Lancia.
vuì
<
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 62

63
Η προειδοποιητική λυχνία σβήνει αφού
πάψει να υπάρχει η βλάβη και η επισή-
μανση αποθηκεύεται στο σύστημα.
με παλλόμενο φως(μόνο κινητήρες
βενζίνης) – επισημαίνει τη δυνατότητα
βλάβης του καταλύτη (βλέπετε «Σύ-
στημα EOBD» σε αυτό το κεφάλαιο).
Αν η προειδοποιητική λυχνία αναβο-
σβήνει, ελευθερώστε το πεντάλ του γκα-
ζιού έτσι ώστε να μειώσετε τις στροφές
του κινητήρα μέχρι να σταματήσει να
αναβοσβήνει η προειδοποιητική λυχνία·
συνεχίστε το ταξίδι σας σε συντηρητική
ταχύτητα, προσπαθώντας να αποφεύ-
γετε τις συνθήκες οδήγησης οι οποίες
μπορεί να προκαλούν επιπλέον αναβο-
σβησίματα και απευθυνθείτε το συντο-
μότερο δυνατόν στο Δίκτυο Τεχνικής
Υποστήριξης της Lancia.
Αν, γυρίζοντας το διακόπτη
ανάφλεξης στη θέση M, η λυ-
χνία δεν ανάψει ή αν, κατά τη
διάρκεια της πορείας του αυτοκινήτου,
ανάψει σταθερά ή αναβοσβήνοντας,
απευθυνθείτε το συντομότερο δυνατό
στο Δίκτυο Τεχνικής Υποστήριξης της
Lancia.
ΒΛΑΒΗ ΣΥΣΤΗΜΑΤΟΣ
ΕΛΕΓΧΟΥ ΚΙΝΗΤΗΡΑ
EOBD (πορτοκαλί)
Σε κανονικές συνθήκες, γυρίζοντας το
διακόπτη εκκίνησης στη θέση M, ανάβει
η προειδοποιητική λυχνία αλλά θα πρέ-
πει να σβήσει αμέσως μόλις πάρει μπρο-
στά ο κινητήρας. Το αρχικό άναμμα δη-
λώνει τη σωστή λειτουργία της λυχνίας.
Αν η λυχνία παραμένει αναμμένη
ή ανάψει κατά τη διάρκεια της οδήγη-
σης:
με σταθερό φως– δηλώνει μία δυσλει-
τουργία στο σύστημα τροφοδοσίας/ανά -
φλεξης που μπορεί να έχει σαν αποτέλε-
σμα αυξημένες εκπομπές στην εξάτμιση,
πιθανή απώλεια επιδόσεων, κακή οδη-
γησιμότητα και υψηλά επίπεδα κατανά-
λωσης.
Σε αυτές τις συνθήκες, το αυτοκίνητο
μπορεί να συνεχίσει να ταξιδεύει με συν-
τηρητική ταχύτητα χωρίς να έχετε υψη-
λές απαιτήσεις από τον κινητήρα. Η πα-
ρατεταμένη χρήση του αυτοκινήτου με
τη λυχνία σταθερά αναμμένη μπορεί να
προκαλέσει ζημιές. Απευθυνθείτε το συν-
τομότερο δυνατόν στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Lancia.
U
ΒΛΑΒΗ ΑΕΡΟΣΑΚΟΥ/-ΩΝ
(πορτοκαλί)
Όταν το σύστημα είναι ανεπαρκές.
Γυρίζοντας το διακόπτη εκκίνησης στη
θέση Mη λυχνία ανάβει, αλλά πρέπει να
σβήσει μετά από περίπου 4 δευτερόλεπτα.
Αν η λυχνία ¬δεν ανάβει
γυρίζοντας το κλειδί στη θέση
M ή παραμένει αναμμένη
κατά τη διάρκεια της πορείας είναι δυ-
νατόν να υπάρχει μία βλάβη στα συ-
στήματα συγκράτησης· σε αυτήν την
περίπτωση οι αερόσακοι ή οι προεντα-
τήρες μπορεί να μην ενεργοποιηθούν
στην περίπτωση ατυχήματος ή, σε έναν
περιορισμένο αριθμό περιπτώσεων, να
ενεργοποιηθούν με το λάθος τρόπο.
Πριν συνεχίσετε επικοινωνήστε με το
Δίκτυο Τεχνικής Υποστήριξης της
Lancia για τον άμεσο έλεγχο του συ-
στήματος.
¬
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 63

ΥΠΗΡΕΣΙΑΚΗ
ΛΥΧΝΙΑ
Η λυχνία ανάβει όταν συμβεί ένα από
τα ακόλουθα: ανεπαρκής στάθμη υγρού
ΣΥΣΤΗΜΑ ESP
(πορτοκαλί)
Γυρίζοντας το διακόπτη εκκίνησης στη
θέση Mη λυχνία ανάβει, αλλά πρέπει να
σβήσει μετά από μερικά δευτερόλεπτα.
Αν η λυχνία δεν σβήσει, ή παραμένει
αναμμένη κατά τη διάρκεια της πορείας
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυ-
πηρέτησης της Lancia.
Το αναβόσβημα της λυχνίας κατά τη
διάρκεια της πορείας δηλώνει την επέμ-
βαση του συστήματος ESP.
Επίσης η λυχνία ανάβει απενεργοποι-
ώντας το σύστημα ESP μέσω της πίεσης
του ειδικού πλήκτρου (βλέπε κεφάλαιο
«Σύστημα ESP»). ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ
ΜΠΡΟΣΤΙΝΟΣ
ΑΕΡΟΣΑΚΟΣ
ΣΥΝΟΔΗΓΟΥ (πορτοκαλί)
Με το μπροστινό αερόσακο του συνο-
δηγού ενεργοποιημένο, γυρίζοντας το
διακόπτη εκκίνησης στη θέση Mη λυ-
χνία ανάβει, αλλά πρέπει να σβήσει μετά
από περίπου 4 δευτερόλεπτα.
64
ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ
(πορτοκαλί)
Όταν ανάβουν τα πίσω φώτα ομίχλης.
ψύξης, βλάβη φίλτρου καταλοίπων, ανε-
παρκής στάθμη προσθετικού στο φίλτρο
καταλοίπων (ενδεχομένως να παρου-
σιαστεί κίνδυνος φραγής του φίλτρου
καταλοίπων).
ΜΠΟΥΖΙ
ΠΡΟΘΕΡΜΑΝΣΗΣ
(πορτοκαλί)
Η λυχνία ανάβει γυρίζοντας το διακό-
πτη εκκίνησης στο Mκαι σβήνει όταν οι
προθερμαντήρες έχουν φτάσει στην προ-
καθορισμένη θερμοκρασία.
Ξεκινήστε τον κινητήρα αμέσως μετά
το σβήσιμο της λυχνίας.
ΣΗΜΕΙΩΣΗΣε αυξημένη θερμοκρα-
σία περιβάλλοντος, το άναμμα της λυ-
χνίας μπορεί να έχει πολύ μικρή διάρκεια
σχεδόν μηδενική.
ΡΕΖΕΡΒΑ ΚΑΥΣΙΜΟΥ
(πορτοκαλί)
Η λυχνία ανάβει όταν μέσα στο ρεζερ-
βουάρ έχουν μείνει 8 λίτρα καυσίμου.
Κατά το άναμμα της λυχνίας ανεφο-
διάστε το συντομότερο δυνατόν.
4
ñ
Η λυχνία “επισημαίνει επί-
σης πιθανές ανωμαλίδες της
λυχνίας ¬. Αυτή η κατάσταση
επισημαίνεται από το διακοπτόμενο
αναβόσβησμα της προειδοποιητικής
λυχνίας
“για περισσότερο από 4 δευ-
τερόλεπτα. Σε αυτήν την περίπτωση
η λυχνία
¬μπορεί να μη δείχνει πιθα-
νές βλάβες των συστημάτων συγκράτη-
σης. Πριν συνεχίσετε επικοινωνήστε
με το Δίκτυο Τεχνικής Υποστήριξης
της Lancia για τον άμεσο έλεγχο του συ-
στήματος.
Η λυχνία ανάβει απενεργοποιώντας
τον μπροστινό αερόσακο στην πλευρά
του συνοδηγού.
“
m
è
K
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 64

65
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
(πράσινη)
Αυτή η λυχνία ανάβει όταν ανάβουν
τα φώτα της μεσαίας σκάλας.
ΔΕΞΙ ΦΛΑΣ
(πράσινη)
Η λυχνία ανάβει (διακοπτόμενα) όταν
ο χειριστήριο ελέγχου των φλας (βέλη)
μετακινείται προς τα επάνω ή, μαζί με το
αριστερό βέλος, όταν πατηθεί το πλή-
κτρο των αλάρμ.
ΑΡΙΣΤΕΡΟ ΦΛΑΣ
(πράσινη)
Η λυχνία ανάβει (διακοπτόμενα) όταν
ο χειριστήριο ελέγχου των φλας (βέλη)
μετακινείται προς τα κάτω ή, μαζί με το
δεξί βέλος, όταν πατηθεί το πλήκτρο των
αλάρμ.ΜΠΡΟΣΤΙΝΑ ΦΩΤΑ
ΟΜΙΧΛΗΣ (πράσινη)
Αυτή η λυχνία ανάβει όταν ανάβουν
τα φώτα ομίχλης.
ΦΩΤΑ ΜΕΓΑΛΗΣ
ΣΚΑΛΑΣ (μπλε)
Αυτή η λυχνία ανάβει όταν ανάβουν
τα φώτα της μεγάλης σκάλας.
2
E
R
5
1
ΤΡΥΠΗΜΑ
ΤΩΝ ΕΛΑΣΤΙΚΩΝ
(κόκκινη)
Η λυχνία επάνω στην οθόνη ανάβει
(μαζί με την εμφάνιση ενός μηνύματος
στην οθόνη και με μία ηχητική επισή-
μανση) αν η πίεση ενός ή περισσότερων
ελαστικών πέσει κάτω από την προκα-
θορισμένη τιμή.
Με αυτόν τον τρόπο το σύστημα
T.P.M.S. ειδοποιεί τον οδηγό επισημαί-
νοντας ότι υπάρχει ξεφουσκωμένο ελα-
στικό/α και συνεπώς ένα πιθανό τρύπημα.
ΠΡΟΣΟΧΗΜη συνεχίζετε το ταξίδι
όταν ένα ή περισσότερα ελαστικά έχουν
ξεφουσκώσει γιατί θα υπάρχει πρόβλημα
στη δυνατότητα οδήγησης του αυτοκι-
νήτου. Σταματήστε το αυτοκίνητο απο-
φεύγοντας να φρενάρετε και να στρί-
ψετε απότομα το τιμόνι. Αντικαταστήστε
αμέσως τον τροχό με τη ρεζέρβα τροχού
(για εκδόσεις/αγορές, όπου προβλέπεται
– βλέπε κεφάλαιο «Έκτακτη Ανάγκη»)
και απευθυνθείτε το συντομότερο δυνα-
τόν στο Δίκτυο Τεχνικής Υποστήριξης
Lancia.
ΒΛΑΒΗ ΣΥΣΤΗΜΑΤΟΣ
ΕΛΕΓΧΟΥ ΠΙΕΣΗΣ
ΕΛΑΣΤΙΚΩΝ
Η λυχνία ανάβει (μαζί με το μήνυμα
που εμφανίζεται στην οθόνη) όταν εντο-
πιστεί μία βλάβη στο σύστημα ελέγχου
της πίεσης των ελαστικών T.P.M.S. (για
εκδόσεις/αγορές, όπου προβλέπεται).
Σε αυτήν την περίπτωση απευθυνθείτε
στο Δίκτυο Τεχνικής Υποστήριξης της
Lancia. Στην περίπτωση που μοντάρονται
ένας ή περισσότεροι τροχοί χωρίς αισθη-
τήρα, μετά από λίγο θα ανάψει η λυχνία
στο ταμπλό (μαζί με το αντίστοιχο μήνυμα
επάνω στην οθόνη), μέχρι να μονταρι-
στούν και πάλι 4 τροχοί με αισθητήρες.
ì
è
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 65

66

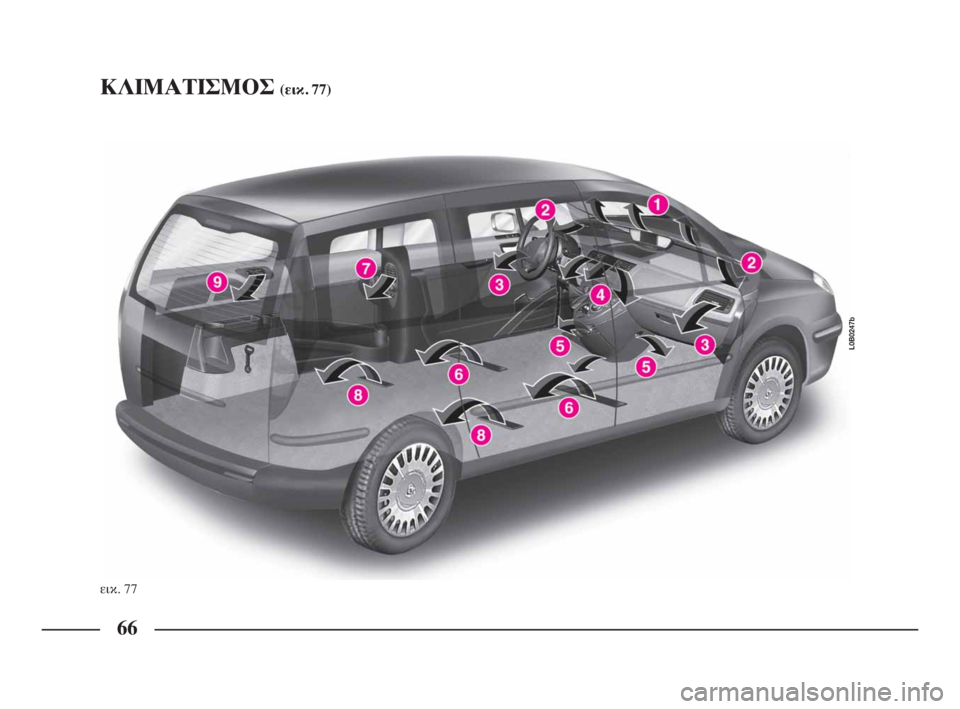

ΚΛΙΜΑΤΙΣΜΟΣ (εικ. 77)
εικ. 77
L0B0247b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 66

67
Λεζάντα (εικ. 77)
1Πάνω σταθερός αεραγωγός για ξε-
πάγωμα ή ξεθάμπωμα του παρμπρίζ
–2Σταθεροί αεραγωγοί για το ξεπά-
γωμα ή ξεθάμπωμα των πλαϊνών τζα-
μιών – 3Ρυθμιζόμενοι και κατευθυνόμε-
νοι πλευρικοί αεραγωγοί – 4Κεντρικοί
κατευθυνόμενοι και ρυθμιζόμενοι αερα-
γωγοί – 5Σταθεροί αεραγωγοί για τα πό-
δια μπροστά – 6Σταθεροί αεραγωγοί πε-
ριοχής ποδιών πίσω θέσεων δεύτερης
σειράς – 7Κατευθυνόμενοι και ρυθμιζό-
μενοι αεραγωγοί πίσω δεύτερη σειρά –
8Σταθεροί αεραγωγοί περιοχής ποδιών
πίσω θέσεων τρίτης σειράς – 9Κατευθυ-
νόμενοι αεραγωγοί τρίτης σειράς.ΡΥΘΜΙΣΗ ΚΕΝΤΡΙΚΩΝ
ΑΕΡΑΓΩΓΩΝ (εικ. 78)
Οι δύο εξωτερικοί αεραγωγοί είναι
εφοδιασμένοι με μια λαβή Aπου επιτρέ-
πει να τους κατευθύνετε (στις 4 κατευ-
θύνσεις: πάνω/κάτω/δεξιά/αριστερά) τη
ροή του αέρα, ενώ ο κεντρικός αεραγω-
γός είναι σταθερός.
Για να ρυθμίσετε τη ροή του αέρα χρη-
σιμοποιήστε την εντολή B:
ô= όλο κλειστό
ö= όλο ανοικτό.ΡΥΘΜΙΣΗ ΡΥΘΜΙΖΟΜΕΝΩΝ
ΠΛΕΥΡΙΚΩΝ ΑΕΡΑΓΩΓΩΝ
(εικ. 79)
Για να κατευθύνετε τη ροή του αέρα
χρησιμοποιήστε τη λαβή A.
Για να ρυθμίσετε τη ροή του αέρα χρη-
σιμοποιήστε την εντολή B:
ô= όλο κλειστό
ö= όλο ανοικτό.
εικ. 78
L0B0063b
εικ. 79
L0B0064b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 67

68
ΡΥΘΜΙΣΗ ΡΥΘΜΙΖΟΜΕΝΩΝ
ΠΙΣΩ ΑΕΡΑΓΩΓΩΝ ΔΕΥΤΕΡΗΣ
ΣΕΙΡΑΣ (εικ. 80)
Για να κατευθύνετε τη ροή του αέρα
χρησιμοποιήστε τη λαβή A.
Για να ρυθμίσετε τη ροή του αέρα χρη-
σιμοποιήστε την εντολήB(+ή –).ΡΥΘΜΙΣΗ ΡΥΘΜΙΖΟΜΕΝΩΝ
ΠΙΣΩ ΑΕΡΑΓΩΓΩΝ ΤΡΙΤΗΣ
ΣΕΙΡΑΣ (εικ. 81)
Για να κατευθύνετε τη ροή του αέρα
χρησιμοποιήστε τη λαβή A.
Για να ρυθμίσετε τη ροή του αέρα χρη-
σιμοποιήστε την εντολήB(+ή –).ΑΥΤΟΜΑΤΟ
ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ
Το αυτοκίνητο μπορεί να είναι εξοπλι-
σμένο με εγκάτασταση κλιματισμού με
αυτόματο έλεγχο για τη διαχείριση της
θερμοκρασίας, ροής αέρα, διανομής και
ανακύκλωσης, με δύο επίπεδα προσδιο-
ρισμού:
• αυτόματο σύστημα ονομαζόμενο δυ-
ζωνικό, με διπλή θερμοκρασία αρι-
στερά/δεξιά για την πρώτη και τη δεύ-
τερη σειρά.
• αυτόματο σύστημα ονομαζόμενο πο-
λυζωνικό με επιπρόσθετους ανεμιστήρες
πίσω που μπορείτε να τους διαχειρίζεστε
στη δεύτερη σειρά για να μεταβάλετε την
παροχή αέρα την παροχή αέρα στους
μπροστινούς αεραγωγούς στη δεύτερη
και τρίτη σειρά.
εικ. 80
L0B0065b
εικ. 81
L0B0186b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 68

69
ΠΡΟΕΙΔΟΠΟΙΗΣΗΟι χειροκίνητες
επιλογές υπερισχύουν στις αυτόματες
και παραμένουν αποθηκευμένες στη
μνήμη μέχρι ο χρήστης να αφήσει τον
έλεγχο στον αυτοματισμό (AUTO) του
συστήματος. Οι χειροκίνητα επιλεγμένες
ρυθμίσεις αποθηκεύονται στη μνήμη
κατά το σβήσιμο του κινητήρα και επα-
νέρχονται κατά την επόμενη εκκίνηση. ΠΑΡΟΧΗ ΑΕΡΑ
Σε κατάσταση χειροκίνητης λειτουρ-
γίας είναι διαθέσιμα 8 επίπεδα παροχής
αέρα, που φαίνονται στην οθόνη από την
αμαύρωση κάθε μιας μισής παλέττας του
συμβόλου του κύριου ανεμιστήρα.
Στην αυτόματη λειτουργια (AUTO)
η παροχή είναι μεταβαλόμενη διαχειρί-
ζεται από το σύστημα με μια μοναδική
προβολή στο display, με 4 παλέτες σε
αμαύρωση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗΣε περίπτωση
εκκίνησης με εξωτερικές θερμοκρασίες
πολύ χαμηλές, σε κατάσταση λειτουρ-
γίας AUTO, ο ανεμιστήρας μπορεί να
μην ενεργοποιηθεί. Αυτό δεν θα πρέπει
να θεωρηθεί ως βλάβη. Η εγκατάσταση
θα επαναφέρει αυτόματα την κανονική
λειτουργία μόλις επιτευχθεί το όριο της
προβλεπόμενης θερμοκρασίας από το
σύστημα.ΔΙΑΝΟΜΗ ΑΕΡΑ
Οι δυνατότητες διανομής που διαχει-
ρίζονται είτε αυτόματα είτε χειροκίνητα,
είναι οι ακόλουθες:
– αερισμός (μπροστά)
– bilevel (μπροστά/πόδια)
– πόδια
– παρμπρίζ/πόδια
– λειτουργία MAX-DEF.
Ο αέρας διανέμεται επιπλέον στις πίσω
θέσεις στη δεύτερη και τρίτη σειρά.
Λειτουργία ανεμιστήρα
Η ροή του επεξεργασμένου αέρα
περνά μέσα από τους 5 μπροστινούς αε-
ραγωγούς που βρίσκονται στα άκρα και
στο κέντρο της πλαφονιέρας. Η ροή μπο-
ρεί να κατευθυνθεί στο οριζόντιο και
στο κατακόρυφο επίπεδο, χρησιμοποι-
ώντας χειροκίνητα τις πτέρυγες και τη
λαβή ελέγχου.
Το σύστημα κλιματισμού
χρησιμοποιεί αποκλειστικά
ψυκτικό υγρό R134a το οποίο,
σέβεται τους ισχύοντες κανονισμούς
και στην περίπτωση διαρροής, δεν κα-
ταστρέφει το περιβάλλον. Αποφύγετε
τη χρήση άλλων υγρών τα οποίο δεν εί-
ναι συμβατά με τα εξαρτήματα του συ-
στήματος αυτού.
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 69
