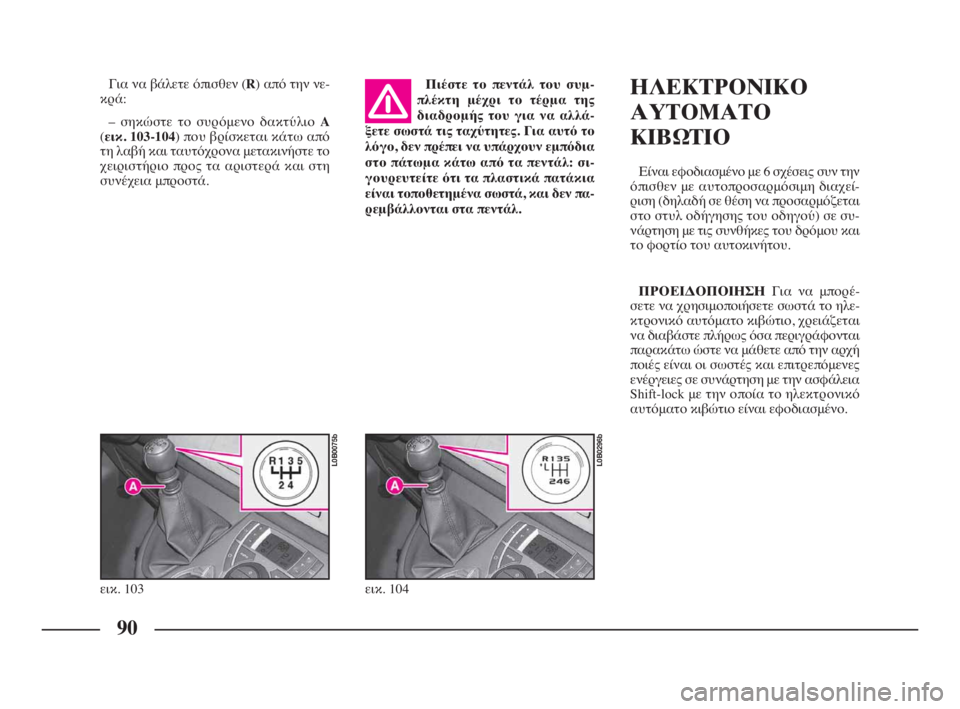

90
Για να βάλετε όπισθεν (R) από την νε-
κρά:
– σηκώστε το συρόμενο δακτύλιο A
(εικ. 103-104) που βρίσκεται κάτω από
τη λαβή και ταυτόχρονα μετακινήστε το
χειριστήριο προς τα αριστερά και στη
συνέχεια μπροστά.ΗΛΕΚΤΡΟΝΙΚΟ
ΑΥΤΟΜΑΤΟ
ΚΙΒΩΤΙΟ
Είναι εφοδιασμένο με 6 σχέσεις συν την
όπισθεν με αυτοπροσαρμόσιμη διαχεί-
ριση (δηλαδή σε θέση να προσαρμόζεται
στο στυλ οδήγησης του οδηγού) σε συ-
νάρτηση με τις συνθήκες του δρόμου και
το φορτίο του αυτοκινήτου.
ΠΡΟΕΙΔΟΠΟΙΗΣΗΓια να μπορέ-
σετε να χρησιμοποιήσετε σωστά το ηλε-
κτρονικό αυτόματο κιβώτιο, χρειάζεται
να διαβάστε πλήρως όσα περιγράφονται
παρακάτω ώστε να μάθετε από την αρχή
ποιές είναι οι σωστές και επιτρεπόμενες
ενέργειες σε συνάρτηση με την ασφάλεια
Shift-lock με την οποία το ηλεκτρονικό
αυτόματο κιβώτιο είναι εφοδιασμένο.
εικ. 103
L0B0075b
Πιέστε το πεντάλ του συμ-
πλέκτη μέχρι το τέρμα της
διαδρομής του για να αλλά-
ξετε σωστά τις ταχύτητες. Για αυτό το
λόγο, δεν πρέπει να υπάρχουν εμπόδια
στο πάτωμα κάτω από τα πεντάλ: σι-
γουρευτείτε ότι τα πλαστικά πατάκια
είναι τοποθετημένα σωστά, και δεν πα-
ρεμβάλλονται στα πεντάλ.
εικ. 104
L0B0296b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 90

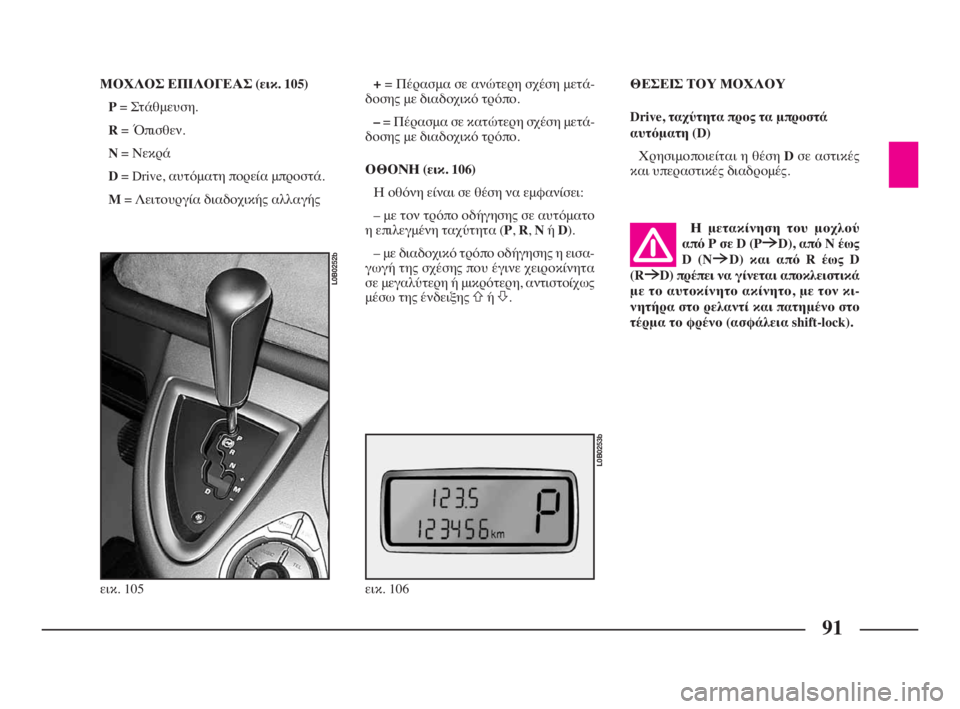

91
ΜΟΧΛΟΣ ΕΠΙΛΟΓΕΑΣ (εικ. 105)
P= Στάθμευση.
R= Όπισθεν.
N= Νεκρά
D= Drive, αυτόματη πορεία μπροστά.
M= Λειτουργία διαδοχικής αλλαγής+= Πέρασμα σε ανώτερη σχέση μετά-
δοσης με διαδοχικό τρόπο.
–= Πέρασμα σε κατώτερη σχέση μετά-
δοσης με διαδοχικό τρόπο.
ΟΘΟΝΗ (εικ. 106)
Η οθόνη είναι σε θέση να εμφανίσει:
– με τον τρόπο οδήγησης σε αυτόματο
η επιλεγμένη ταχύτητα (P, R, Nή D).
– με διαδοχικό τρόπο οδήγησης η εισα-
γωγή της σχέσης που έγινε χειροκίνητα
σε μεγαλύτερη ή μικρότερη, αντιστοίχως
μέσω της ένδειξης Aή S.ΘΕΣΕΙΣ ΤΟΥ ΜΟΧΛΟΥ
Drive, ταχύτητα προς τα μπροστά
αυτόματη (D)
Χρησιμοποιείται η θέση Dσε αστικές
και υπεραστικές διαδρομές.
εικ. 105
L0B0252b
εικ. 106
L0B0253b
Η μετακίνηση του μοχλού
από P σε D (P6D), από N έως
D (N6D) και από R έως D
(R6D) πρέπει να γίνεται αποκλειστικά
με το αυτοκίνητο ακίνητο, με τον κι-
νητήρα στο ρελαντί και πατημένο στο
τέρμα το φρένο (ασφάλεια shift-lock).
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 91

92
Νεκρά (N)
Αντιστοιχεί στη θέση της νεκράς ενός
κανονικού μηχανικού κιβωτίου.Όπισθεν (R)
Βάλτε την μόνο αφού το αυ-
τοκίνητο είναι σταματημένο,
ο κινητήρας στο ρελαντί και
αφού έχετε αφήσει τελείως το γκάζι
και τηρείστε τις προδιαγραφές και
προειδοποιήσεις που αναγράφονται
στην παράγραφο «Εκκίνηση του αυτο-
κινήτου» σε αυτό το κεφάλαιο.
Με το μοχλό στο R, δεν μπορείτε να
ανάψετε τον κινητήρα.
Στάθμευση (P)
Η θέση Pμπλοκάρει μηχανικά τους
τροχούς κίνησης.
Βάλτε την μόνο με το αυτοκίνητο ακι-
νητοποιημένο και ενδεχομένως τραβήξτε
και το χειρόφρενο. Για την εισαγωγή τη-
ρείστε τις προδιαγραφές και προειδο-
ποιήσεις που αναγράφονται στην παρά-
γραφο «Εκκίνηση του αυτοκινήτου» σε
αυτό το κεφάλαιο.
ΠΡΟΕΙΔΟΠΟΙΗΣΗΣτην περίπτωση
που ο μοχλός του κιβωτίου δεν είναι σω-
στά βαλμένος, στην οθόνη αναβοσβήνει
η τελευταία σταθερή θέση.ΕΚΚΙΝΗΣΗ ΤΟΥ ΚΙΝΗΤΗΡΑ
Είναι επικίνδυνο να αφήνετε
τον κινητήρα να λειτουργεί
μέσα σε κλειστούς χώρους.
Ο κινητήρας καταναλώνει οξυγόνο και
παράγει μονοξείδιο του άνθρακα, αέ-
ριο ιδιαίτερα τοξικό και θανατηφόρο.
– Βεβαιωθείτε ότι το χειρόφρενο είναι
τραβηγμένο και ότι ο μοχλός του κιβω-
τίου βρίσκεται στο Pή στο N: Η εκκί-
νηση είναι δυνατή μόνο με το μοχλό σε
αυτές τις θέσεις.
– Γυρίστε το κλειδί στο Dχωρίς να πα-
τήσετε το γκάζι.
Για να μετακινήσετε το μο-
χλό από το Ν, αφήστε το πεν-
τάλ του γκαζιού, βεβαιωθείτε
ότι ο κινητήρας είναι σταθεροποιημέ-
νος στο ρελαντί και τηρείστε τις προ-
διαγραφές και προειδοποιήσεις που
αναγράφονται στην παράγραφο «Εκ-
κίνηση του αυτοκινήτου» σε αυτό το
κεφάλαιο.
Με το μοχλό στο N, μπορείτε να ανά-
ψετε τον κινητήρα.
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 92

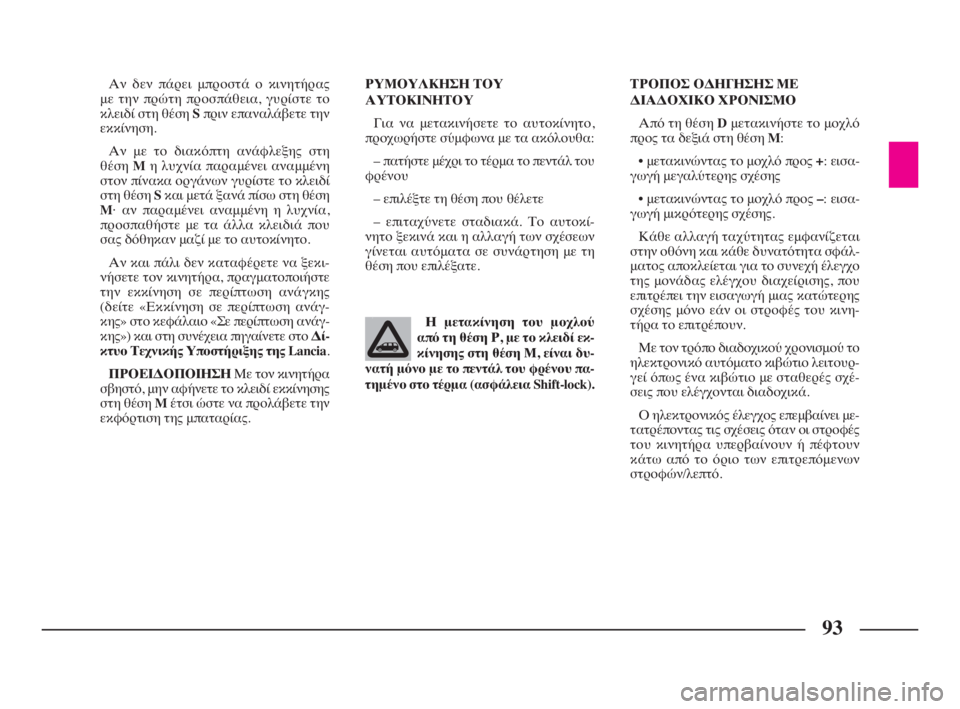

93
Αν δεν πάρει μπροστά ο κινητήρας
με την πρώτη προσπάθεια, γυρίστε το
κλειδί στη θέση Sπριν επαναλάβετε την
εκκίνηση.
Αν με το διακόπτη ανάφλεξης στη
θέση Mη λυχνία παραμένει αναμμένη
στον πίνακα οργάνων γυρίστε το κλειδί
στη θέση Sκαι μετά ξανά πίσω στη θέση
M· αν παραμένει αναμμένη η λυχνία,
προσπαθήστε με τα άλλα κλειδιά που
σας δόθηκαν μαζί με το αυτοκίνητο.
Αν και πάλι δεν καταφέρετε να ξεκι-
νήσετε τον κινητήρα, πραγματοποιήστε
την εκκίνηση σε περίπτωση ανάγκης
(δείτε «Εκκίνηση σε περίπτωση ανάγ-
κης» στο κεφάλαιο «Σε περίπτωση ανάγ-
κης») και στη συνέχεια πηγαίνετε στο Δί-
κτυο Τεχνικής Υποστήριξης της Lancia.
ΠΡΟΕΙΔΟΠΟΙΗΣΗΜε τον κινητήρα
σβηστό, μην αφήνετε το κλειδί εκκίνησης
στη θέση Mέτσι ώστε να προλάβετε την
εκφόρτιση της μπαταρίας.ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ
Για να μετακινήσετε το αυτοκίνητο,
προχωρήστε σύμφωνα με τα ακόλουθα:
– πατήστε μέχρι το τέρμα το πεντάλ του
φρένου
– επιλέξτε τη θέση που θέλετε
– επιταχύνετε σταδιακά. Το αυτοκί-
νητο ξεκινά και η αλλαγή των σχέσεων
γίνεται αυτόματα σε συνάρτηση με τη
θέση που επιλέξατε.ΤΡΟΠΟΣ ΟΔΗΓΗΣΗΣ ΜΕ
ΔΙΑΔΟΧΙΚΟ ΧΡΟΝΙΣΜΟ
Από τη θέση Dμετακινήστε το μοχλό
προς τα δεξιά στη θέση M:
• μετακινώντας το μοχλό προς +: εισα-
γωγή μεγαλύτερης σχέσης
• μετακινώντας το μοχλό προς –: εισα-
γωγή μικρότερης σχέσης.
Κάθε αλλαγή ταχύτητας εμφανίζεται
στην οθόνη και κάθε δυνατότητα σφάλ-
ματος αποκλείεται για το συνεχή έλεγχο
της μονάδας ελέγχου διαχείρισης, που
επιτρέπει την εισαγωγή μιας κατώτερης
σχέσης μόνο εάν οι στροφές του κινη-
τήρα το επιτρέπουν.
Με τον τρόπο διαδοχικού χρονισμού το
ηλεκτρονικό αυτόματο κιβώτιο λειτουρ-
γεί όπως ένα κιβώτιο με σταθερές σχέ-
σεις που ελέγχονται διαδοχικά.
Ο ηλεκτρονικός έλεγχος επεμβαίνει με-
τατρέποντας τις σχέσεις όταν οι στροφές
του κινητήρα υπερβαίνουν ή πέφτουν
κάτω από το όριο των επιτρεπόμενων
στροφών/λεπτό.
Η μετακίνηση του μοχλού
από τη θέση Ρ, με το κλειδί εκ-
κίνησης στη θέση Μ, είναι δυ-
νατή μόνο με το πεντάλ του φρένου πα-
τημένο στο τέρμα (ασφάλεια Shift-lock).
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 93

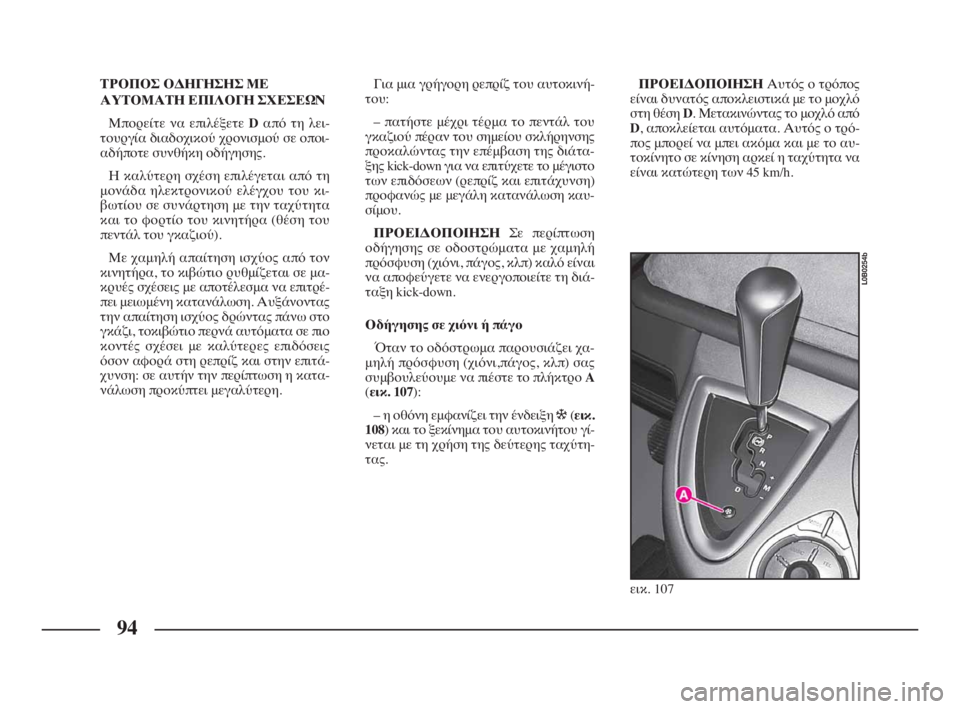

94
ΤΡΟΠΟΣ ΟΔΗΓΗΣΗΣ ΜΕ
ΑΥΤΟΜΑΤΗ ΕΠΙΛΟΓΗ ΣΧΕΣΕΩΝ
Μπορείτε να επιλέξετε Dαπό τη λει-
τουργία διαδοχικού χρονισμού σε οποι-
αδήποτε συνθήκη οδήγησης.
Η καλύτερη σχέση επιλέγεται από τη
μονάδα ηλεκτρονικού ελέγχου του κι-
βωτίου σε συνάρτηση με την ταχύτητα
και το φορτίο του κινητήρα (θέση του
πεντάλ του γκαζιού).
Με χαμηλή απαίτηση ισχύος από τον
κινητήρα, το κιβώτιο ρυθμίζεται σε μα-
κρυές σχέσεις με αποτέλεσμα να επιτρέ-
πει μειωμένη κατανάλωση. Αυξάνοντας
την απαίτηση ισχύος δρώντας πάνω στο
γκάζι, τοκιβώτιο περνά αυτόματα σε πιο
κοντές σχέσει με καλύτερες επιδόσεις
όσον αφορά στη ρεπρίζ και στην επιτά-
χυνση: σε αυτήν την περίπτωση η κατα-
νάλωση προκύπτει μεγαλύτερη.Για μια γρήγορη ρεπρίζ του αυτοκινή-
του:
– πατήστε μέχρι τέρμα το πεντάλ του
γκαζιού πέραν του σημείου σκλήρηνσης
προκαλώντας την επέμβαση της διάτα-
ξης kick-down για να επιτύχετε το μέγιστο
των επιδόσεων (ρεπρίζ και επιτάχυνση)
προφανώς με μεγάλη κατανάλωση καυ-
σίμου.
ΠΡΟΕΙΔΟΠΟΙΗΣΗΣε περίπτωση
οδήγησης σε οδοστρώματα με χαμηλή
πρόσφυση (χιόνι, πάγος, κλπ) καλό είναι
να αποφεύγετε να ενεργοποιείτε τη διά-
ταξη kick-down.
Οδήγησης σε χιόνι ή πάγο
Όταν το οδόστρωμα παρουσιάζει χα-
μηλή πρόσφυση (χιόνι,πάγος, κλπ) σας
συμβουλεύουμε να πιέστε το πλήκτρο A
(εικ. 107):
– η οθόνη εμφανίζει την ένδειξη ò(εικ.
108) και το ξεκίνημα του αυτοκινήτου γί-
νεται με τη χρήση της δεύτερης ταχύτη-
τας.ΠΡΟΕΙΔΟΠΟΙΗΣΗΑυτός ο τρόπος
είναι δυνατός αποκλειστικά με το μοχλό
στη θέση D. Μετακινώντας το μοχλό από
D, αποκλείεται αυτόματα. Αυτός ο τρό-
πος μπορεί να μπει ακόμα και με το αυ-
τοκίνητο σε κίνηση αρκεί η ταχύτητα να
είναι κατώτερη των 45 km/h.
εικ. 107
L0B0254b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 94

95
ΕΠΙΣΗΜΑΝΣΕΙΣ ΒΛΑΒΗΣ
Η βλάβη του ηλεκτρονικού αυτόματου
κιβωτίου επισημαίνεται από την εμφά-
νιση ενός ειδικού μηνύματος στην οθόνη
τηλεπληροφόρησης CONNECT NAV+
και από το αναβόσβημα του συμβόλου
òστην οθόνη εικ. 108.ΣΤΑΘΜΕΥΣΗ ΑΥΤΟΚΙΝΗΤΟΥ
Ενεργοποιήστε το χειρόφρενο, τοποθε-
τήστε το μοχλό στη θέση P. Αφήστε επί-
σης τους τροχούς στριμμένους. Όταν
σταθμεύετε το αυτοκίνητο σε δρόμο με
μεγάλη κλίση, σας συμβουλεύουμε να
βάζετε επίσης έναν ξύλινο τάκο ή μία πέ-
τρα κάτω από τους τροχούς.
Μην αφήνετε το κλειδί εκκίνησης στη
θέση Mγιατί σε αυτές τις συνθήκες μπορεί
να αποφορτιστεί η μπαταρία. Βγαίνοντας
από το αυτοκίνητο να βγάζετε πάντα το
κλειδί από το διακόπτη εκκίνησης.
εικ. 108
L0B255b
ΑΚΙΝΗΤΟΠΟΙΗΣΗ
ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Για να ακινητοποιήσετε το αυτοκίνητο:
– αφήστε το γκάζι.
– πατήστε το πεντάλ του φρένου.
ΠΡΟΕΙΔΟΠΟΙΗΣΗΣε ανηφορικό
δρόμο, με αναμμένο κινητήρα, κρατήστε
ακίνητο το αυτοκίνητο αποκλειστικά με
το πεντάλ του φρένου. Μην πατάτε το
γκάζι.
Σε στάση , με τον κινητήρα αναμένο
και μοχλό στη θέση D, Rή M(τρόπος
διαδοχικού χρονισμού) χρειάζεται να
κρατάτε πατημένο το πεντάλ του φρένου
για να μην μετακινηθεί το αυτοκίνητο
λόγω των στροφών του ρελαντί.
Για μακρόχρονες σταθμεύσεις, μετακι-
νήστε το μοχλό στο P.
Μην αφήνετε ποτέ παιδιά
μέσα στο αυτοκίνητο χωρίς
επίβλεψη.
ΗΧΗΤΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ
Με το κλειδί εκκίνησης βγαλμένο από
τη μίζα, ή στη θέση S, ενεργοποιείται μια
ηχητική επισήμανση κατά το άνοιγμα
των θυρών με το μοχλό στη θέση P.
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 95

96
ΕΣΩΤΕΡΙΚΟΣ
ΕΞΟΠΛΙΣΜΟΣ
ΚΑΤΩ ΝΤΟΥΛΑΠΑΚΙ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ (εικ. 109)
Για να ανοίξετε το ντουλαπάκι, τρα-
βήξτε τη λαβή A.
Η περιστροφή του κλειδιού μπλοκάρει
ή ξεμπλοκάρει την κλειδαριά του ντου-
λαπιού.Αυτή η σύνδεση θα επιτρέψει την προ-
βολή των εικόνων που προηγουμένως
εγγράφηκαν κατευθείαν στην οθόνη του
ίδιου του συστήματος.
ΠΑΝΩ ΝΤΟΥΛΑΠΑΚΙΑ ΜΕ
ΑΝΑΔΙΠΛΩΣΗ (εικ. 111-112)
Για να ανοίξετε τα ντουλαπάκια, πιέ-
στε το πλήκτρο A.
Μην ταξιδεύετε με το ντου-
λαπάκι ανοικτό: μπορεί να
τραυματίσει το συνοδηγό
στην περίπτωση ατυχήματος.Μην ταξιδεύετε με ανοκτές
τις θήκες αντικειμένων: μπο-
ρεί να τραυματίσουν το συνο-
δηγό στην περίπτωση ατυχήματος.
εικ. 109
L0B0088b
εικ. 111
L0B0459b
εικ. 112
L0B0460b
ΠΡΙΖΑ AUDIO-VIDEO (εικ. 110)
(για εκδόσεις/αγορές όπου
προβλέπεται)
Μέσα στο ντουλαπάκι των μικροαντι-
κειμένων βρίσκεται η πρίζα AUDIO-VI-
DEO για τη σύνδεση μιας κάμερας με το
σύστημα τηλεπληροφόρησης CONNECT
Nav+ (λειτουργία προς το παρόν μη δια-
θέσιμη).
εικ. 110
L0B0293b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 96

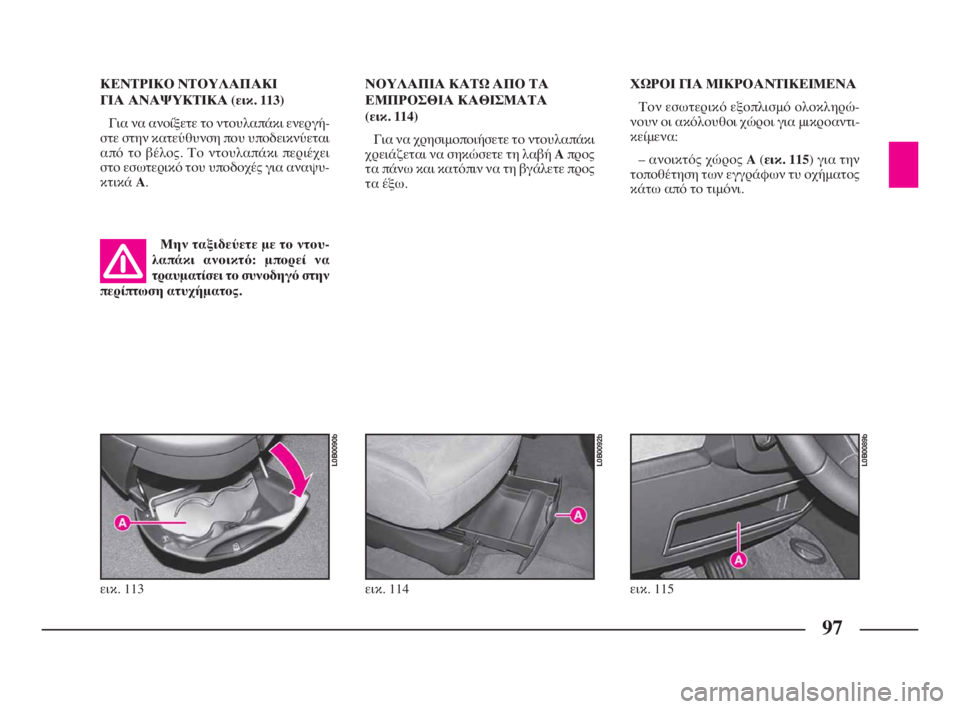

97
ΚΕΝΤΡΙΚΟ ΝΤΟΥΛΑΠΑΚΙ
ΓΙΑ ΑΝΑΨΥΚΤΙΚΑ (εικ. 113)
Για να ανοίξετε το ντουλαπάκι ενεργή-
στε στην κατεύθυνση που υποδεικνύεται
από το βέλος. Το ντουλαπάκι περιέχει
στο εσωτερικό του υποδοχές για αναψυ-
κτικά A.ΝΟΥΛΑΠΙΑ ΚΑΤΩ ΑΠΟ ΤΑ
ΕΜΠΡΟΣΘΙΑ ΚΑΘΙΣΜΑΤΑ
(εικ. 114)
Για να χρησιμοποιήσετε το ντουλαπάκι
χρειάζεται να σηκώσετε τη λαβή Aπρος
τα πάνω και κατόπιν να τη βγάλετε προς
τα έξω.ΧΩΡΟΙ ΓΙΑ ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΑ
Τον εσωτερικό εξοπλισμό ολοκληρώ-
νουν οι ακόλουθοι χώροι για μικροαντι-
κείμενα:
– ανοικτός χώρος A(εικ. 115) για την
τοποθέτηση των εγγράφων τυ οχήματος
κάτω από το τιμόνι.
Μην ταξιδεύετε με το ντου-
λαπάκι ανοικτό: μπορεί να
τραυματίσει το συνοδηγό στην
περίπτωση ατυχήματος.
εικ. 113
L0B0090b
εικ. 114
L0B0092b
εικ. 115
L0B0089b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 97

98
– χώροι αποθήκευσης φιαλών, εναπώ-
θεσης ποτηριών, και αναψυκτικών στα
πλευρικά πάνελ δεύτερης σειράς (εικ.
117) και τρίτης σειράς (εικ. 118). Οι χώ-
ροι εναπώθεσης φιάλων μπορούν επίσης
να χρησιμοποιηθούν για την φιλοξενία
ενός κινητού χώρου σκουπιδιών C.– χώροι για την εναπώθεση εγγράφων
D(εικ. 119) που βρίσκονται στα πλευ-
ρικά πάνελ τρίτης σειράς (για εκδόσεις/
αγορές, όπου προβλέπεται). Για να τα
χρησιμοποιήσετε ενεργήστε κατά την
φορά του τόξου.ΑΝΑΔΙΠΛΟΥΜΕΝΟ ΕΠΙΠΕΔΟ
ΣΤΗΡΙΞΗΣ (εικ. 120)
Το αναδιπλούμενο επίπεδο στήριξης A
βρίσκεται στην πλάτη των μπροστινών
καθισμάτων. Για να το χρησιμοποιήσετε
φέρτε το σε οριζόντια θέση όπως φαίνε-
ται στην εικόνα.
εικ. 117
L0B0096b
εικ. 118
L0B0091b
εικ. 119
L0B0094b
εικ. 120
L0B0095b
Μην ταξιδεύετε με το επί-
πεδο στήριξης ανοικτό: μπο-
ρεί να τραυματίσει το συνο-
δηγό στην περίπτωση ατυχήματος.
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 98

99
ΣΚΙΑΔΙΑ (εικ. 121)
Είναι τοποθετημένα στα πλάγια του
εσωτερικού καθρέφτη. Μπορούν να πε-
ριστραφούν μπροστά και στο πλάι όπως
φαίνεται.
Στο πίσω μέρος των σκιαδίων υπάρχει
ένας καθρέφτης ο οποίος φωτίζεται A.
Για να τον χρησιμοποιήσετε χρειάζεται
πρώτα να ανοίξετε το προστατευτικό
κάλυμμα B.
ΧΕΙΡΟΛΑΒΕΣ (εικ. 122)
Ολοκληρώνουν τον εσωτερικό εξοπλι-
σμό οι χειρολαβές A. Οι πίσω είναι αφο-
διασμένες με γάτζο για κρέμασμα ρού-
χων B.ΣΚΙΑΔΙΑ (εικ. 123)
Τα προστευτικά για τον ήλιο είναι συ-
ρόμενα, εφοδιασμένα με ρολά και τα αν-
τίστοιχα ελατήρια επαναφοράς. Για τη
χρήση χρειάζεται να τις ασφαλίσετε στις
πάνω διατάξεις στήριξης A.
Μην τραβάτε τα προστατευτικά προς
τα κάτω πριν να ελευθερώσετε τις ασφά-
λειες για να μην τα σπάσετε.ΔΙΚΤΥ ΣΥΓΚΡΑΤΗΣΗΣ
ΑΠΟΣΚΕΥΩΝ
(για εκδόσεις/αγορές, όπου
προβλέπεται)
Βρίσκεται πίσω από τα καθίσματα της
δεύτερης σειρά και μπορεί να στερεωθεί
στο δάπεδο μέσω των σχετικών ασφα-
λειών όπως φαίνεται στην (εικ. 124),
ή στη θέση «αιώρας» στο πλάι όπως φαί-
νεται στην (εικ. 125).
εικ. 121
L0B0084b
εικ. 122
L0B0085b
εικ. 123
L0B0036b
εικ. 124
L0B0108b
εικ. 125
L0B0289b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 99
