Lancia Phedra 2009 Instructieboek (in Dutch)

10

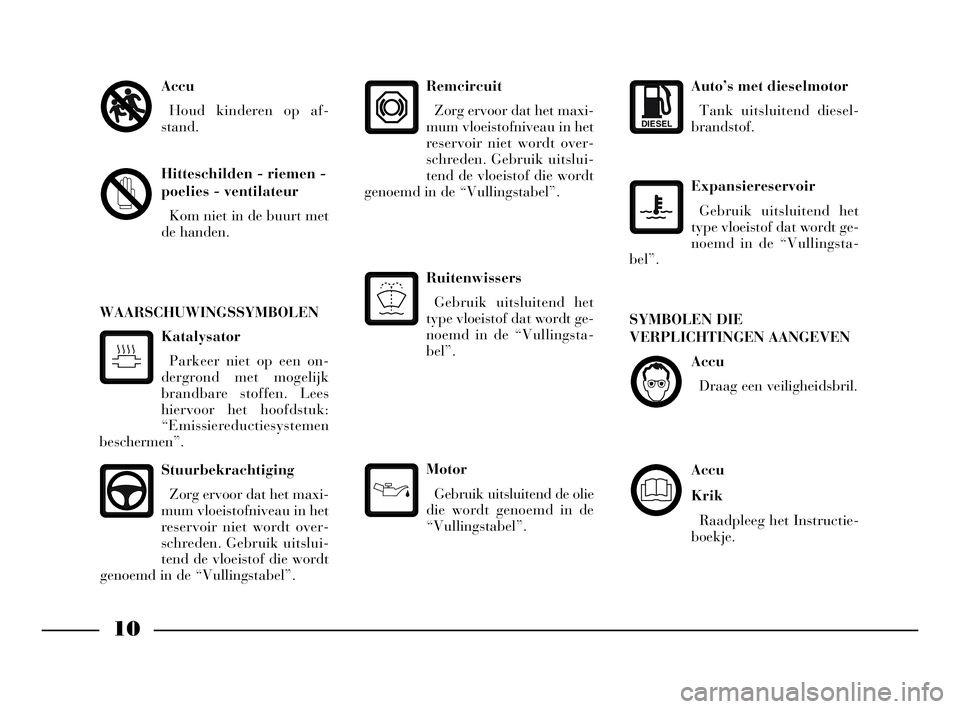

Accu
Houd kinderen op af-
stand.
Hitteschilden - riemen -
poelies - ventilateur
Kom niet in de buurt met
de handen.
Stuurbekrachtiging
Zorg ervoor dat het maxi-
mum vloeistofniveau in het
reservoir niet wordt over-
schreden. Gebruik uitslui-
tend de vloeistof die wordt
genoemd in de “Vullingstabel”.
Katalysator
Parkeer niet op een on-
dergrond met mogelijk
brandbare stoffen. Lees
hiervoor het hoofdstuk:
“Emissiereductiesystemen
beschermen”.
WAARSCHUWINGSSYMBOLEN
Motor
Gebruik uitsluitend de olie
die wordt genoemd in de
“Vullingstabel”.
Ruitenwissers
Gebruik uitsluitend het
type vloeistof dat wordt ge-
noemd in de “Vullingsta-
bel”.
Remcircuit
Zorg ervoor dat het maxi-
mum vloeistofniveau in het
reservoir niet wordt over-
schreden. Gebruik uitslui-
tend de vloeistof die wordt
genoemd in de “Vullingstabel”.Auto’s met dieselmotor
Tank uitsluitend diesel-
brandstof.
DIESEL
Expansiereservoir
Gebruik uitsluitend het
type vloeistof dat wordt ge-
noemd in de “Vullingsta-
bel”.
Accu
Draag een veiligheidsbril.
Accu
Krik
Raadpleeg het Instructie-
boekje.
SYMBOLEN DIE
VERPLICHTINGEN AANGEVEN
001-065 Phedra OLA 5-06-2008 11:45 Pagina 10

11
KEN UW AUTO
GEBRUIK VAN UW AUTO EN PRAKTISCHE TIPS
IN NOODGEVALLEN
ONDERHOUD VAN UW AUTO
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER

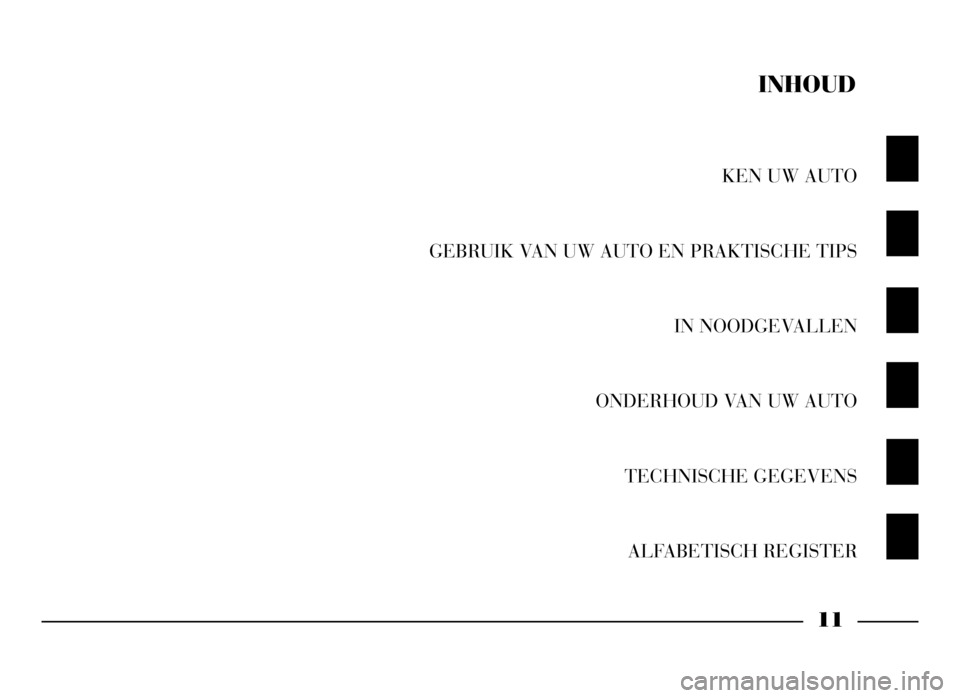

INHOUD
001-065 Phedra OLA 5-06-2008 11:45 Pagina 11

12
DASHBOARD (fig. 1)
fig. 1
L0B0457b
KEN UW AUTO
001-065 Phedra OLA 5-06-2008 11:45 Pagina 12

13
1)Luchtroosters naar zijkant
2)Linker hendel: bedieningsorganen buitenverlichting
3)Claxon
4)Instrumentenpaneel: kilometertellerdisplay en waar-
schuwings-/controlelampjes
5)Rechter hendel: bedieningsorganen ruitenwissers
voor/achter en tripcomputer
6)Versnellingspook
7)Luchtroosters in het midden
8)Snelheidsmeter
9)Display van infotelematica-systeem CONNECT
Nav+
10)Toerenteller
11)Digitaal display: brandstofmeter met waarschu-
wingslampje brandstofreserve en koelvloeistoftem-
peratuurmeter met waarschuwingslampje voor te
hoge koelvloeistoftemperatuur
12)Infotelematica-systeem CONNECT Nav+
13)Bedieningsorganen automatische klimaatregeling
14)Passagiersairbag15)Dashboardkastje
16)Schakelaar waarschuwingsknipperlichten
17)Joystick van infotelematica-systeem CONNECT
Nav+
18)Sigarenaansteker
19)Middenconsole
20)Asbak en opbergvak
21)Sleutel en start-/contactslot
22)Bedieningshendel autoradio bij het stuurwiel
23)Documentenvak
24)Bestuurdersairbag
25)Bedieningshendel cruise-control
26)Koplampverstelling
(niet bij uitvoeringen met Xenon koplampen)
27)Uit-/inschakelen ESP.
001-065 Phedra OLA 5-06-2008 11:45 Pagina 13

14
LANCIA CODE
Voor een nog betere bescherming te-
gen diefstal is de auto uitgerust met
een elektronische startblokkering
(Lancia CODE). Het systeem schakelt
automatisch in als de contactsleutel
wordt uitgenomen. In de handgreep
van de sleutels bevindt zich een elek-
tronisch component, dat bij het star-
ten van de motor een signaal ontvangt
via een speciale antenne. Deze an-
tenne bevindt zich in het start-/con-
tactslot. Het signaal wordt omgezet in
een gecodeerd signaal en vervolgens
aan de regeleenheid van het CODE-
systeem gezonden. Als de code wordt
herkend, maakt de regeleenheid het
starten van de motor mogelijk.DE SLEUTELS (fig. 2)
Bij de auto worden geleverd:
– twee sleutels Aals de auto is uit-
gerust met centrale portiervergrende-
ling met afstandsbediening en een
elektronisch diefstalalarm.
– twee sleutels Bals de auto is uit-
gerust met centrale portiervergrende-
ling met afstandsbediening, een elek-
tronisch diefstalalarm en elektrisch
bediende zijschuifdeuren.De sleutels dienen voor:
– het start-/contactslot;
– het slot in het bestuurders- en het
passagiersportier
– de afstandsbediening van de cen-
trale portiervergrendeling
– het diefstalalarm (indien aanwe-
zig)
– de uitschakeling van de passagiers-
airbag
– het slot van de tankdop
– het afsluiten van het dashboard-
kastje.
fig. 2
L0B0401b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 14

15
De sleutel (fig. 3) heeft 2 druktoet-
sen:
A- voor het centraal vergrendelen
van de portieren, het inschakelen van
het diefstalalarm en de lokalisatie-
functie;
B- voor het centraal ontgrendelen
van de portieren en het uitschakelen
van het diefstalalarm.
Als toets Alang wordt ingedrukt,
wordt de “lokalisatiefunctie” geacti-
veerd: hierdoor gaan alle interieur-
verlichting en de richtingaanwijzers
gedurende enige seconden branden.
Deze functie kan tot maximaal 30
meter van de auto worden ingescha-
keld. De sleutel is ook voorzien van een
metalen noodsleutel D; deze klapt uit
de handgreep als knop Cwordt inge-
drukt.
Druk voor het inklappen van de me-
talen noodsleutel in de handgreep
nogmaals op knop (C).Wees zeer voorzichtig bij
het indrukken van druk-
knop C, zodat de metalen
noodsleutel geen verwondingen of
beschadigingen veroorzaakt. Druk
de knop alleen in als de sleutel ver
genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd achter.
Hiermee voorkomt u dat iemand
(dit geldt in het bijzonder voor
kinderen) per ongeluk op knop C
drukt.
fig. 3
L0B0402b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 15

16
De sleutel (fig. 4) heeft 4 druktoet-
sen:
A- voor het centraal vergrendelen
van de portieren, het inschakelen van
het diefstalalarm en de lokalisatie-
functie;
B- voor het centraal ontgrendelen
van de portieren en het uitschakelen
van het diefstalalarm;
C- voor het openen/sluiten van de
rechter zijschuifdeur;
D- voor het openen/sluiten van de
linker zijschuifdeur. Als toets Alang wordt ingedrukt,
wordt de “lokalisatiefunctie” geacti-
veerd: hierdoor gaan alle interieur-
verlichting en de richtingaanwijzers
gedurende enige seconden branden.
Deze functie kan tot maximaal 30
meter van de auto worden ingescha-
keld.
De sleutel is ook voorzien van een
metalen noodsleutel F; deze klapt uit
de handgreep als knop Ewordt inge-
drukt.
Druk voor het inklappen van de me-
talen noodsleutel in de handgreep
nogmaals op knop (E).Wees zeer voorzichtig bij
het indrukken van druk-
knop E, zodat de metalen
noodsleutel geen verwondingen of
beschadigingen veroorzaakt. Druk
de knop alleen in als de sleutel ver
genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd achter.
Hiermee voorkomt u dat iemand
(dit geldt in het bijzonder voor
kinderen) per ongeluk op knop E
drukt.
fig. 4
L0B0403b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 16

17

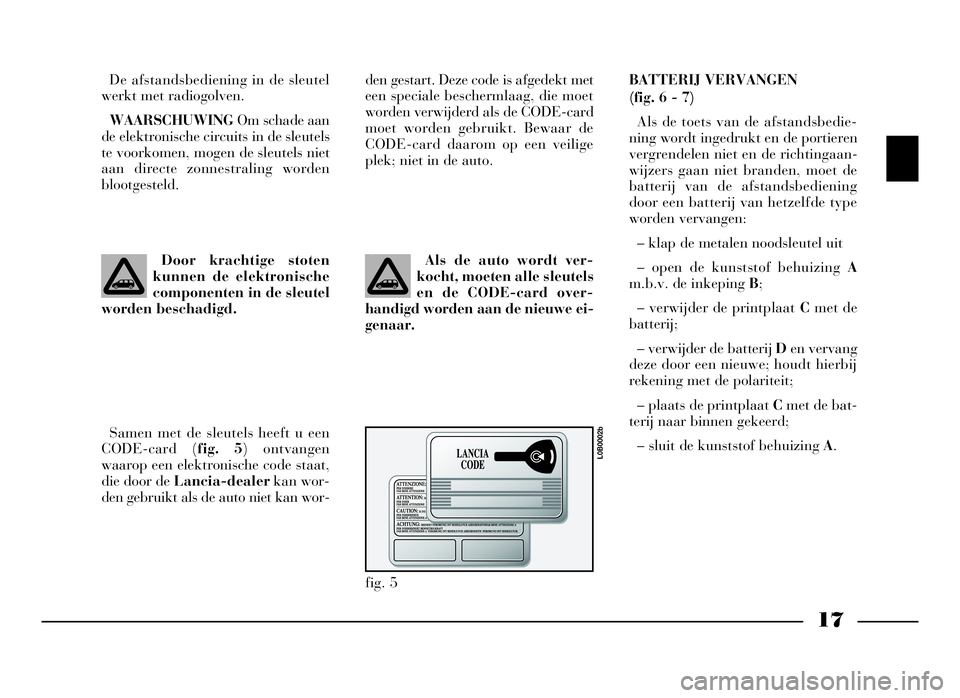

De afstandsbediening in de sleutel
werkt met radiogolven.
WAARSCHUWINGOm schade aan
de elektronische circuits in de sleutels
te voorkomen, mogen de sleutels niet
aan directe zonnestraling worden
blootgesteld.den gestart. Deze code is afgedekt met
een speciale beschermlaag, die moet
worden verwijderd als de CODE-card
moet worden gebruikt. Bewaar de
CODE-card daarom op een veilige
plek; niet in de auto.
Samen met de sleutels heeft u een
CODE-card (fig. 5) ontvangen
waarop een elektronische code staat,
die door de Lancia-dealerkan wor-
den gebruikt als de auto niet kan wor-Als de auto wordt ver-
kocht, moeten alle sleutels
en de CODE-card over-
handigd worden aan de nieuwe ei-
genaar.BATTERIJ VERVANGEN
(fig. 6 - 7)
Als de toets van de afstandsbedie-
ning wordt ingedrukt en de portieren
vergrendelen niet en de richtingaan-
wijzers gaan niet branden, moet de
batterij van de afstan
dsbediening
door een batterij van hetzelfde type
worden vervangen:
– klap de metalen noodsleutel uit
– open de kunststof behuizing A
m.b.v. de inkeping B;
– verwijder de printplaat Cmet de
batterij;
– verwijder de batterij Den vervang
deze door een nieuwe; houdt hierbij
rekening met de polariteit;
– plaats de printplaat Cmet de bat-
terij naar binnen gekeerd;
– sluit de kunststof behuizing A. Door krachtige stoten
kunnen de elektronische
componenten in de sleutel
worden beschadigd.
fig. 5
L0B0002b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 17

18
Lege batterijen zijn
schadelijk voor het milieu.
Ze moeten in daarvoor be-
stemde bakken worden wegge-
gooid. Ze kunnen ook bij de Lan-
cia-dealer worden ingeleverd, die
vervolgens voor de afvoer zal zor-
gen. Zorg ervoor dat ze niet wor-
den blootgesteld aan open vuur en
hoge temperaturen. Houd ze bui-
ten het bereik van kinderen.Omdat het diefstalalarm stroom ver-
bruikt, raden wij u aan het diefstal-
alarm niet met de afstandsbediening in
te schakelen als u de auto langer dan
een maand niet denkt te gebruiken.
Zo voorkomt u dat de accu wordt uit-
geput. Vergrendel de auto door de
sleutel in het slot te verdraaien.DUPLICAATSLEUTEL
Wendt u tot Lancia-dealervoor het
aanvragen van een duplicaatsleutel;
neem de CODE-card en alle sleutels
van de auto die nog in uw bezit zijn
mee.
Als tijdens het opslaan van een
nieuwe sleutelcode de reeds opgesla-
gen sleutelcodes niet opnieuw worden
ingevoerd, worden ze uit het geheu-
gen gewist; hierdoor kunnen eventu-
eel verloren sleutels niet meer ge-
bruikt worden voor het starten van de
motor.
Als de auto wordt verkocht, moeten
alle sleutels en de CODE-card over-
handigd worden aan de nieuwe eige-
naar.
fig. 6
L0B0440b
fig. 7
L0B0441b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 18

19
WERKING
Iedere keer als u het contactslot in
stand Szet, schakelt de Lancia CODE
de functies van de elektronische regel-
eenheid van de motor uit.
Als u bij het starten van de motor de
sleutel in stand Mdraait, stuurt de
Lancia CODE een code naar de regel-
eenheid van de motor. De regeleen-
heid heft, als de code wordt herkend,
de blokkering van de functies op. De
versleutelde en variabele code wordt
door de sleutel verzonden. De code
wordt alleen verzonden als de regel-
eenheid van het systeem de code
heeft herkend via een antenne in het
start-/contactslot.
Als de code niet op de juiste wijze
wordt herkend, moet u de sleutel in
stand Sen vervolgens weer in stand
Mdraaien; als het lampje nog steeds
blijft branden, probeer het dan met de
andere bijgeleverde sleutel.
Als de motor nog niet aanslaat,
wendt u dan tot de Lancia-dealer.
WAARSCHUWINGElke sleutel
heeft een eigen code; deze code wijkt
af van alle andere en moet in de regel-
eenheid van het systeem worden op-
geslagen. Voor het opslaan vannieuwe sleutels moet u zich tot de
Lancia-dealerwenden. Hierbij moe-
ten alle in uw bezit zijnde sleutels, de
CODE-card, een identiteitsbewijs en
het kentekenbewijs worden meegeno-
men.DIEFSTALALARM
(indien aanwezig)
De auto is uitgerust met een elektro-
nisch diefstalalarm met omtrekbevei-
liging (exterieur) en bewegingsdetec-
tie (interieur). Druk op toets A(fig.
8) van de sleutel met afstandsbedie-
ning om het alarm in te schakelen.
Als wordt ingeschakeld gaan de
richtingaanwijzers knipperen en gaat
vervolgens led A(fig. 8) op het dash-
board knipperen.
Het alarm wordt niet ingescha-
keld als de portieren worden ver-
grendeld met de sleutel in het por-
tierslot. Als tijdens het opslaan
van een nieuwe sleutel-
code de reeds opgeslagen
sleutelcodes niet opnieuw worden
ingevoerd, worden ze uit het ge-
heugen gewist; eventueel verloren
of gestolen sleutels kunnen dan
niet meer gebruikt worden voor
het starten van de motor.
fig. 8
L0B0405b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 19
