Lancia Phedra 2009 Návod na použitie a údržbu (in Slovak)

230
Použitie
UPOZORNENIENenapĺňajte alebo nemiešajte s inými kvapalinami, ktoré majú odlišné vlastnosti ako je uvedené.Aplikácie
Mechanické prevodovky
a diferenciály
Hydraulický posilňovač
riadenia / Automatická
elektronická prevodovka
Rovnobežné kĺby
strana kolesa
Hydraulické brzdy
a hydraulické ovladacie
prvky spojky
Chladiace obvody
Percento využitia:
50% voda
50% PARAFLU
UP
Pridajte do nafty
(25 cc na 10 litrov)
Použite nerozriedené
alebo zriedené v sústave
stieračov-ostrekovačov
predného skla Originálne kvapaliny
a mazivá
TUTELA CAR
EXPERYA
Contractual Technical
Reference N° F178. B06
TUTELA GI/E
Contractual Technical
Reference N° F001. C94
TUTELA ALL STAR
Contractual Technical
Reference N° F702. G07
TUTELA TOP 4
Contractual Technical
Reference N° F001. A93
PARAFLU
UP
Contractual Technical
Reference N° F101. M01
TUTELA DIESEL ART
Contractual Technical
Reference N° F601. L06
TUTELA
PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201. D02 Kvalitatívne charakteristiky kvapalín a mazív
pre správne fungovanie vozidla
Syntetické mazivo so stupňom SAE 75W-80.
Prekračuje špecifikácie API GL-4.
Označenie FIAT 9.55550-MZ2.
Mazivo pre automatické prevody.
Prekračuje špecifikácie „ATF DEXRON III“.
Označenie FIAT 9.55550-AG2.
Mazivo na báze bisulfidu molybdénu pre vysoké prevádzkové
teploty. Konzistencia NLGI 1-2.
Označenie FIAT 9.55580.
Syntetická kvapalina pre brzdové systémy a spojky.
Prekračuje normy: FMVSS č. 116 DOT 4, ISO 4925,
SAE J 1704.
Označenie FIAT 9.55597.
Ochranná látka s nemrznúcim účinkom červenej farby na báze
inhibovaného monoetylénglykolu s organickou zlúčeninou.
Prekračuje špecifikácie CUNA NC 956-16, ASTM D 3306.
Označenie FIAT 9.55523.
Prídavný prostriedok do nafty s ochranným účinkom pre naftové
motory
Zmes alkoholov a tenzidov CUNA NC 956-11.
Označenie FIAT 9.55522. Mazivá a mazy
na prevody
pohonu
Brzdová kvapalina
Ochranný
prostriedok
pre chladiče
Prísada
paliva
Kvapalina
ostrekovačov
predného skla
a ostrekovača
zadného skla
212-232 Phedra LUM SK 17-11-2009 14:38 Pagina 230

231
SPOTREBA PALIVA
Hodnoty týkajúce sa spotreby paliva
uvedené v nasledujúcich tabuľkách sú
stanovené na základe certifikačných skú-
šok v súlade s predpísanými zvláštnymi
európskymi smernicami.
Pri zisťovaní spotreby sa vykonávajú
nasledujúce postupy:
–mestský cyklus: začína štartom
za studena a potom dôjde k vykonaniu
jazdy, ktorá simuluje použitie vozidla
v mestskom prostredí;–medzimestský cyklus: dôjde k vy-
konaniu jazdy, ktorá simuluje jazdu vo-
zidla mimo mesta s častým zrýchleniami
vo všetkých prevodových stupňoch; rých-
losť na trase sa mení od 0 do 120 km/hod;
–kombinovaný cyklus: dôjde k sta-
noveniu pomeru s prepočtom pri-
bližne 37 % mestského cyklu a približne
63 % medzimestského cyklu.UPOZORNENIE Typ trasy, do-
pravná situácia, atmosférické pod-
mienky, štýl jazdy, celkový stav vozidla,
úroveň vybavenia/výbavy/príslušen -
stva, použitie klimatizácie, zaťaž vo-
zidla, prítomnosť strešného nosiča
a iné situácie obmedzujú aerodyna-
mické prúdenie alebo odpor a vytvárajú
iné hodnoty spotreby ako tie, ktoré boli
namerané (viď „Obmedzenie prevá-
dzkových nákladov a znečistenia
životného prostredia“ v kapitole
„Správna obsluha vozidla“).
2.2 JTD
170 CV
9,2
6,2
7,22.2 JTD
170 CV aut. prev.
11
6,6
8,2 2.0 JTD
136 CV
9,0
6,0
7,12.0 JTD
120 CV
8,8
5,8
6,9
Spotreby podľa smernice 1999/100/ES (litre x 100 km)
Mestský cyklus
Mimomestský cyklus
Kombinovaný cyklus
212-232 Phedra LUM SK 17-11-2009 14:38 Pagina 231

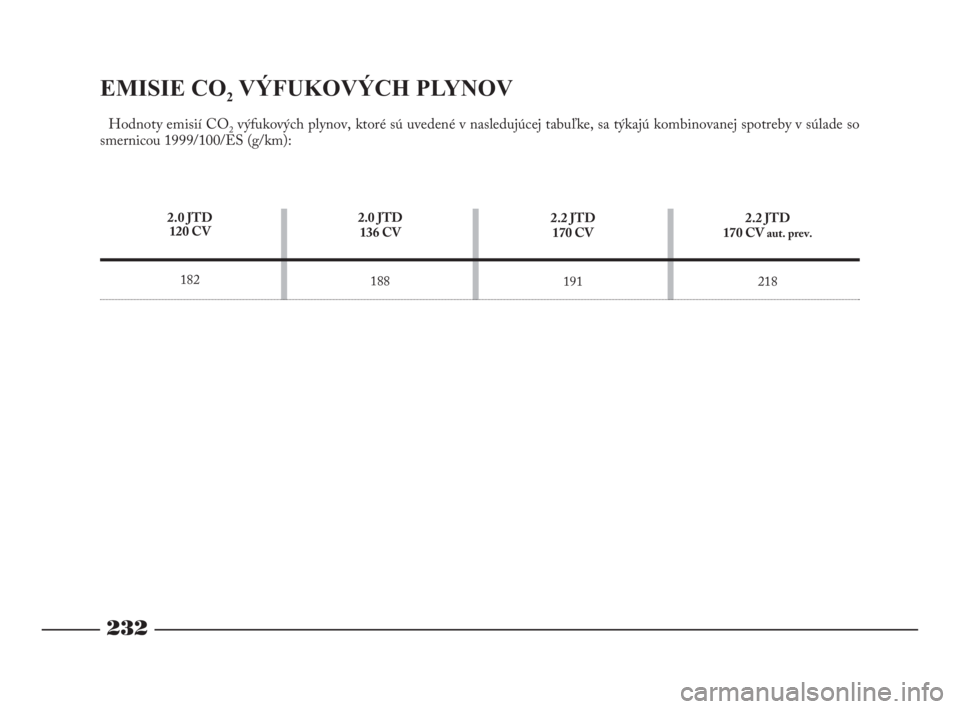

EMISIE CO2VÝFUKOVÝCH PLYNOV
Hodnoty emisií CO2výfukových plynov, ktoré sú uvedené v nasledujúcej tabuľke, sa týkajú kombinovanej spotreby v súlade so
smernicou 1999/100/ES (g/km):
2.0 JTD
120 CV
1822.0 JTD
136 CV
1882.2 JTD
170 CV
aut. prev.
218 2.2 JTD
170 CV
191
232
212-232 Phedra LUM SK 17-11-2009 14:38 Pagina 232
