Lancia Thema 2013 Notice d'entretien (in French)

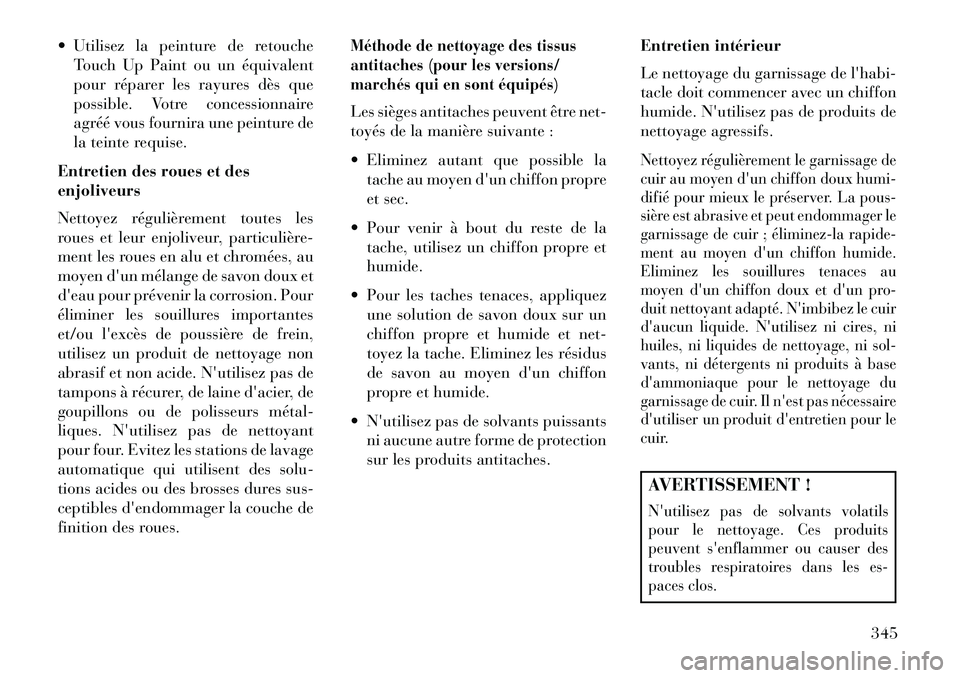

 Utilisez la peinture de retoucheTouch Up Paint ou un équivalent
pour réparer les rayures dès que
possible. Votre concessionnaire
agréé vous fournira une peinture de
la teinte requise.
Entretien des roues et des
enjoliveurs
Nettoyez régulièrement toutes les
roues et leur enjoliveur, particulière-
ment les roues en alu et chromées, au
moyen d'un mélange de savon doux et
d'eau pour prévenir la corrosion. Pour
éliminer les souillures importantes
et/ou l'excès de poussière de frein,
utilisez un produit de nettoyage non
abrasif et non acide. N'utilisez pas de
tampons à récurer, de laine d'acier, de
goupillons ou de polisseurs métal­
liques. N'utilisez pas de nettoyant
pour four. Evitez les stations de lavage
automatique qui utilisent des solu-
tions acides ou des brosses dures sus-
ceptibles d'endommager la couche de
finition des roues.
Méthode de nettoyage des tissus
antitaches (pour les versions/
marchés qui en sont équipés)Les sièges antitaches peuvent être net-
toyés de la manière suivante :
 Eliminez autant que possible la tache au moyen d'un chiffon propre
et sec.
 Pour venir à bout du reste de la tache, utilisez un chiffon propre et
humide.
 Pour les taches tenaces, appliquez une solution de savon doux sur un
chiffon propre et humide et net-
toyez la tache. Eliminez les résidus
de savon au moyen d'un chiffon
propre et humide.
 N'utilisez pas de solvants puissants ni aucune autre forme de protection
sur les produits antitaches. Entretien intérieur
Le nettoyage du garnissage de l'habi-
tacle doit commencer avec un chiffon
humide. N'utilisez pas de produits de
nettoyage agressifs.
Nettoyez régulièrement le garnissage de
cuir au moyen d'un chiffon doux humi-
difié pour mieux le préserver. La pous-
sière est abrasive et peut endommager le
garnissage de cuir ; éliminez­la rapide-
ment au moyen d'un chiffon humide.
Eliminez les souillures tenaces au
moyen d'un chiffon doux et d'un pro-
duit nettoyant adapté. N'imbibez le cuir
d'aucun liquide. N'utilisez ni cires, ni
huiles, ni liquides de nettoyage, ni sol-
vants, ni détergents ni produits à base
d'ammoniaque pour le nettoyage du
garnissage de cuir. Il n'est pas nécessaire
d'utiliser un produit d'entretien pour le
cuir.AVERTISSEMENT !N'utilisez pas de solvants volatils
pour le nettoyage. Ces produits
peuvent s'enflammer ou causer des
troubles respiratoires dans les es-
paces clos.
345

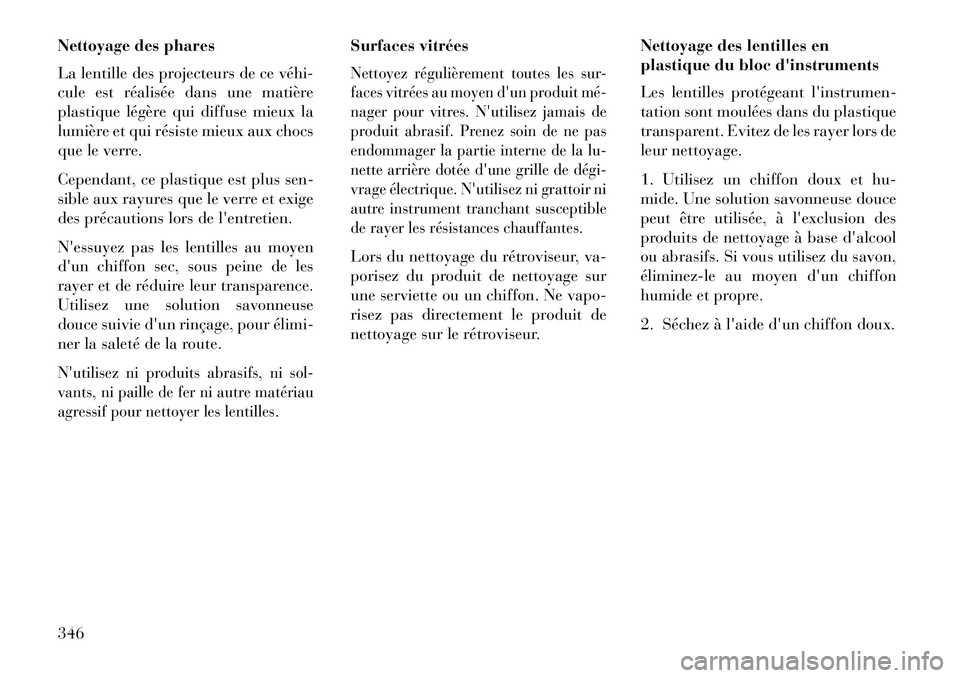

Nettoyage des phares
La lentille des projecteurs de ce véhi­
cule est réalisée dans une matière
plastique légère qui diffuse mieux la
lumière et qui résiste mieux aux chocs
que le verre.
Cependant, ce plastique est plus sen-
sible aux rayures que le verre et exige
des précautions lors de l'entretien.
N'essuyez pas les lentilles au moyen
d'un chiffon sec, sous peine de les
rayer et de réduire leur transparence.
Utilisez une solution savonneuse
douce suivie d'un rinçage, pour élimi­
ner la saleté de la route.N'utilisez ni produits abrasifs, ni sol-
vants, ni paille de fer ni autre matériau
agressif pour nettoyer les lentilles.
Surfaces vitréesNettoyez régulièrement toutes les sur-
faces vitrées au moyen d'un produit mé­
nager pour vitres. N'utilisez jamais de
produit abrasif. Prenez soin de ne pas
endommager la partie interne de la lu-
nette arrière dotée d'une grille de dégi­
vrage électrique. N'utilisez ni grattoir ni
autre instrument tranchant susceptible
de rayer les résistances chauffantes.Lors du nettoyage du rétroviseur, va-
porisez du produit de nettoyage sur
une serviette ou un chiffon. Ne vapo-
risez pas directement le produit de
nettoyage sur le rétroviseur.Nettoyage des lentilles en
plastique du bloc d'instruments
Les lentilles protégeant l'instrumen-
tation sont moulées dans du plastique
transparent. Evitez de les rayer lors de
leur nettoyage.
1. Utilisez un chiffon doux et hu-
mide. Une solution savonneuse douce
peut être utilisée, à l'exclusion des
produits de nettoyage à base d'alcool
ou abrasifs. Si vous utilisez du savon,
éliminez­le au moyen d'un chiffon
humide et propre.
2. Séchez à l'aide d'un chiffon doux.
346

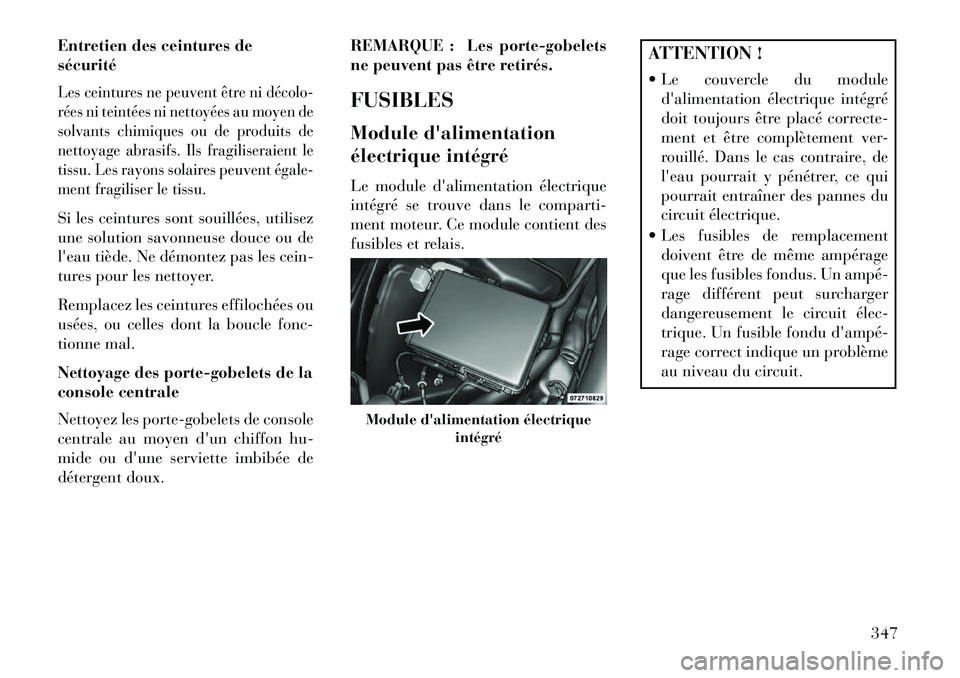

Entretien des ceintures de
sécuritéLes ceintures ne peuvent être ni décolo­
rées ni teintées ni nettoyées au moyen de
solvants chimiques ou de produits de
nettoyage abrasifs. Ils fragiliseraient le
tissu. Les rayons solaires peuvent égale­
ment fragiliser le tissu.Si les ceintures sont souillées, utilisez
une solution savonneuse douce ou de
l'eau tiède. Ne démontez pas les cein-
tures pour les nettoyer.
Remplacez les ceintures effilochées ou
usées, ou celles dont la boucle fonc-
tionne mal.
Nettoyage des porte-gobelets de la
console centrale
Nettoyez les porte-gobelets de console
centrale au moyen d'un chiffon hu-
mide ou d'une serviette imbibée de
détergent doux.REMARQUE : Les porte-gobelets
ne peuvent pas être retirés.
FUSIBLES
Module d'alimentation
électrique intégré
Le module d'alimentation électrique
intégré se trouve dans le comparti-
ment moteur. Ce module contient des
fusibles et relais.
ATTENTION !
 Le couvercle du module
d'alimentation électrique intégré
doit toujours être placé correcte-
ment et être complètement ver-
rouillé. Dans le cas contraire, de
l'eau pourrait y pénétrer, ce qui
pourrait entraîner des pannes du
circuit électrique.
 Les fusibles de remplacement doivent être de même ampérage
que les fusibles fondus. Un ampé­
rage différent peut surcharger
dangereusement le circuit élec­
trique. Un fusible fondu d'ampé­
rage correct indique un problème
au niveau du circuit.
Module d'alimentation électrique intégré
347

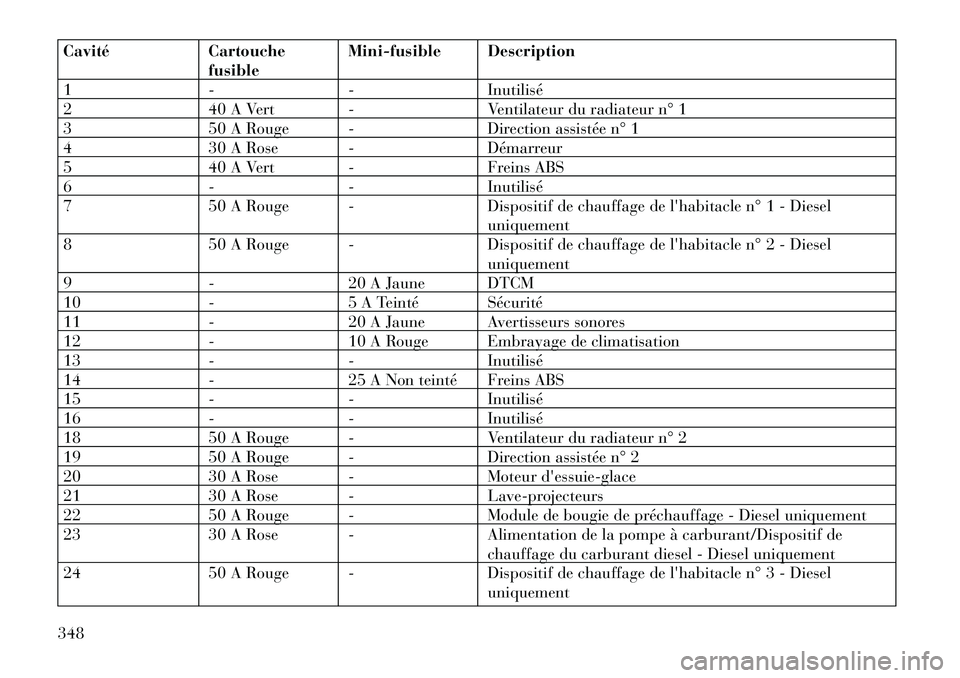

CavitéCartouche
fusible Mini-fusible Description
1 -- Inutilisé
2 40 A Vert - Ventilateur du radiateur n° 1
3 50 A Rouge - Direction assistée n° 1
4 30 A Rose - Démarreur
5 40 A Vert - Freins ABS
6 -- Inutilisé
7 50 A Rouge - Dispositif de chauffage de l'habitacle n° 1 - Diesel
uniquement
8 50 A Rouge - Dispositif de chauffage de l'habitacle n° 2 - Diesel
uniquement
9 -20 A Jaune DTCM
10 -5 A Teinté Sécurité
11 -20 A Jaune Avertisseurs sonores
12 -10 A Rouge Embrayage de climatisation
13 -- Inutilisé
14 -25 A Non teinté Freins ABS
15 -- Inutilisé
16 -- Inutilisé
18 50 A Rouge - Ventilateur du radiateur n° 2
19 50 A Rouge - Direction assistée n° 2
20 30 A Rose - Moteur d'essuie-glace
21 30 A Rose - Lave-projecteurs
22 50 A Rouge - Module de bougie de préchauffage - Diesel uniquement
23 30 A Rose - Alimentation de la pompe à carburant/Dispositif de
chauffage du carburant diesel - Diesel uniquement
24 50 A Rouge - Dispositif de chauffage de l'habitacle n° 3 - Diesel
uniquement
348

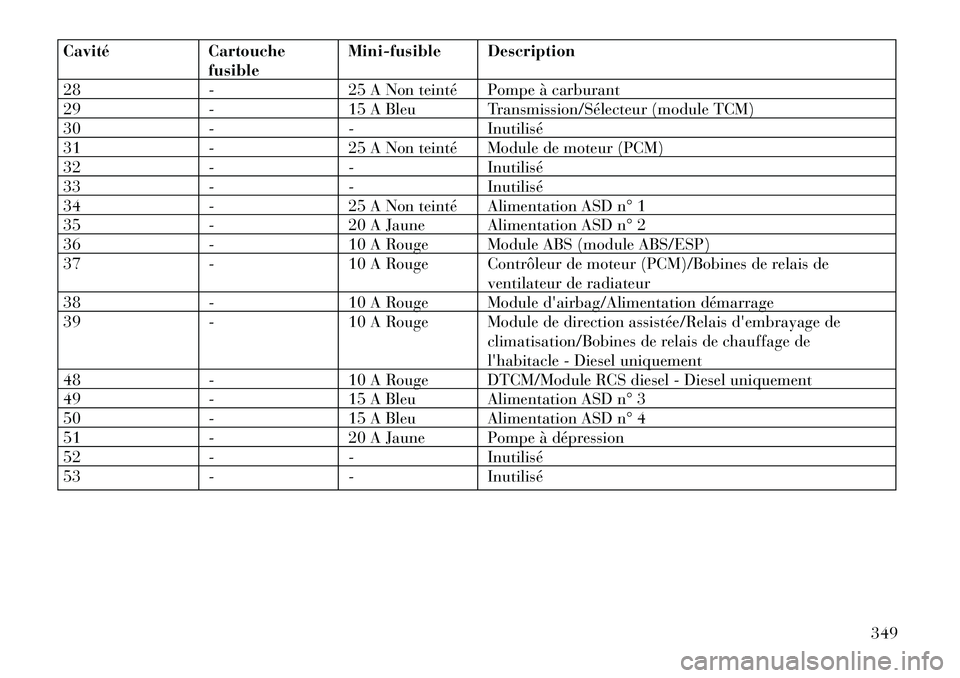

CavitéCartouche
fusible Mini-fusible Description
28 -25 A Non teinté Pompe à carburant
29 -15 A Bleu Transmission/Sélecteur (module TCM)
30 -- Inutilisé
31 -25 A Non teinté Module de moteur (PCM)
32 -- Inutilisé
33 -- Inutilisé
34 -25 A Non teinté Alimentation ASD n° 1
35 -20 A Jaune Alimentation ASD n° 2
36 -10 A Rouge Module ABS (module ABS/ESP)
37 -10 A Rouge Contrôleur de moteur (PCM)/Bobines de relais de
ventilateur de radiateur
38 -10 A Rouge Module d'airbag/Alimentation démarrage
39 -10 A Rouge Module de direction assistée/Relais d'embrayage de
climatisation/Bobines de relais de chauffage de
l'habitacle - Diesel uniquement
48 -10 A Rouge DTCM/Module RCS diesel - Diesel uniquement
49 -15 A Bleu Alimentation ASD n° 3
50 -15 A Bleu Alimentation ASD n° 4
51 -20 A Jaune Pompe à dépression
52 -- Inutilisé
53 -- Inutilisé
349

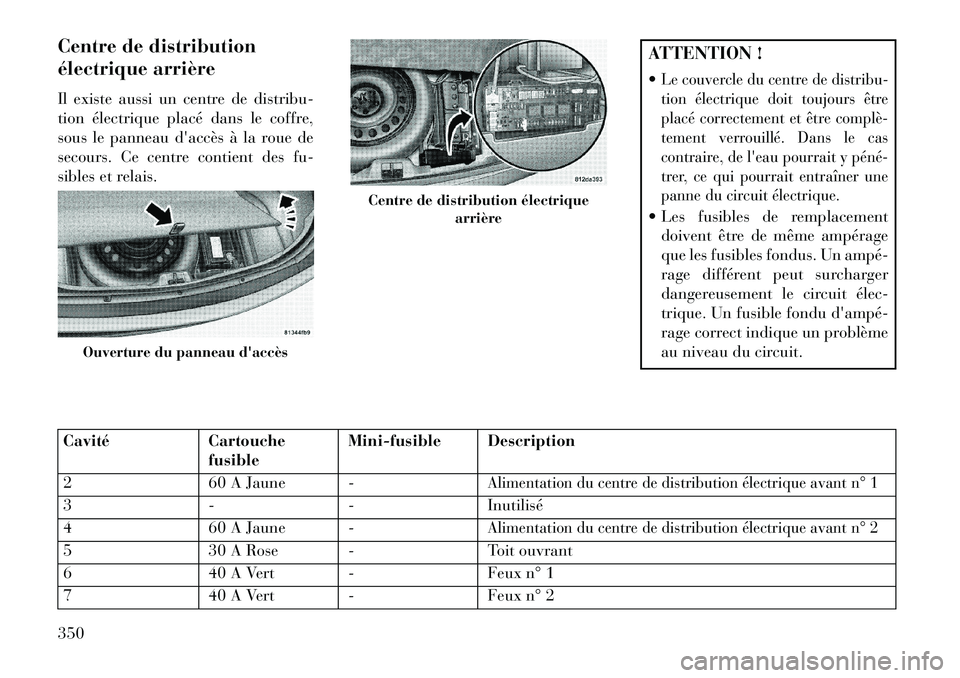

Centre de distribution
électrique arrière
Il existe aussi un centre de distribu-
tion électrique placé dans le coffre,
sous le panneau d'accès à la roue de
secours. Ce centre contient des fu-
sibles et relais.
ATTENTION !
Le couvercle du centre de distribu-
tion électrique doit toujours être
placé correctement et être complè­
tement verrouillé. Dans le cas
contraire, de l'eau pourrait y péné­
trer, ce qui pourrait entraîner une
panne du circuit électrique. Les fusibles de remplacementdoivent être de même ampérage
que les fusibles fondus. Un ampé­
rage différent peut surcharger
dangereusement le circuit élec­
trique. Un fusible fondu d'ampé­
rage correct indique un problème
au niveau du circuit.
Cavité Cartouche
fusible Mini-fusible Description
2 60 A Jaune -
Alimentation du centre de distribution électrique avant n° 1
3-- Inutilisé
4 60 A Jaune -
Alimentation du centre de distribution électrique avant n° 2
530 A Rose - Toit ouvrant
6 40 A Vert - Feux n° 1
7 40 A Vert - Feux n° 2
Ouverture du panneau d'accès
Centre de distribution électrique
arrière
350

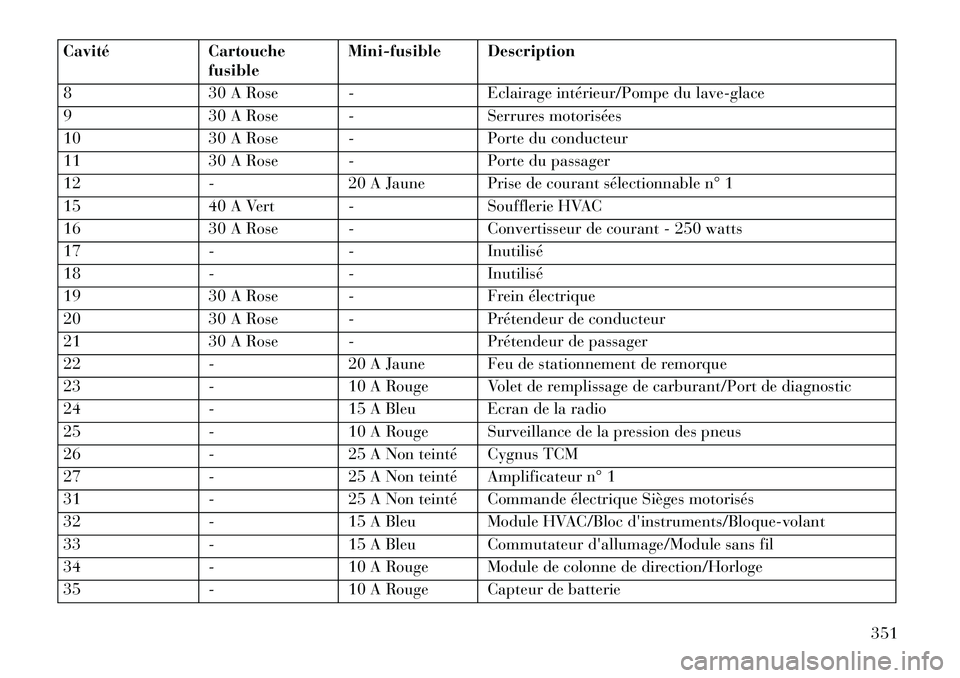

CavitéCartouche
fusible Mini-fusible Description
8 30 A Rose - Eclairage intérieur/Pompe du lave-glace
9 30 A Rose - Serrures motorisées
10 30 A Rose - Porte du conducteur
11 30 A Rose - Porte du passager
12 -20 A Jaune Prise de courant sélectionnable n° 1
15 40 A Vert - Soufflerie HVAC
16 30 A Rose - Convertisseur de courant - 250 watts
17 -- Inutilisé
18 -- Inutilisé
19 30 A Rose - Frein électrique
20 30 A Rose - Prétendeur de conducteur
21 30 A Rose - Prétendeur de passager
22 -20 A Jaune Feu de stationnement de remorque
23 -10 A Rouge Volet de remplissage de carburant/Port de diagnostic
24 -15 A Bleu Ecran de la radio
25 -10 A Rouge Surveillance de la pression des pneus
26 -25 A Non teinté Cygnus TCM
27 -25 A Non teinté Amplificateur n° 1
31 -25 A Non teinté Commande électrique Sièges motorisés
32 -15 A Bleu Module HVAC/Bloc d'instruments/Bloque-volant
33 -15 A Bleu Commutateur d'allumage/Module sans fil
34 -10 A Rouge Module de colonne de direction/Horloge
35 -10 A Rouge Capteur de batterie
351

CavitéCartouche
fusible Mini-fusible Description
36 -20 A Jaune Eclairage du module de remorquage
37 -15 A Bleu Radio
38 -20 A Jaune Prise de courant de console
40 -- Inutilisé
41 -- Inutilisé
42 30 A Rose - Dégivrage arrière (alimentation EBL)
43 -25 A Non teinté Sièges arrière chauffants/Chauffage du volant
44 -10 A Rouge Assistance au stationnement/Angle mort/Caméra/Module
de remorquage, détection de marche
45 -15 A Bleu
Bloc d'instruments/Rétroviseur/Boussole/Capteur d'humidité
46 -10 A Rouge Régulation de vitesse adaptative
47 -10 A Rouge Eclairage avant adaptatif
48 -20 A Jaune Suspension active - Selon l'équipement
49 -- Inutilisé
50 -- Inutilisé
51 -20 A Jaune Sièges chauffants avant
52 -10 A Rouge Porte-gobelets chauffants/Commutateurs de siège
chauffant arrière
53 -10 A Rouge Module HVAC/Capteur de température dans l'habitacle
352

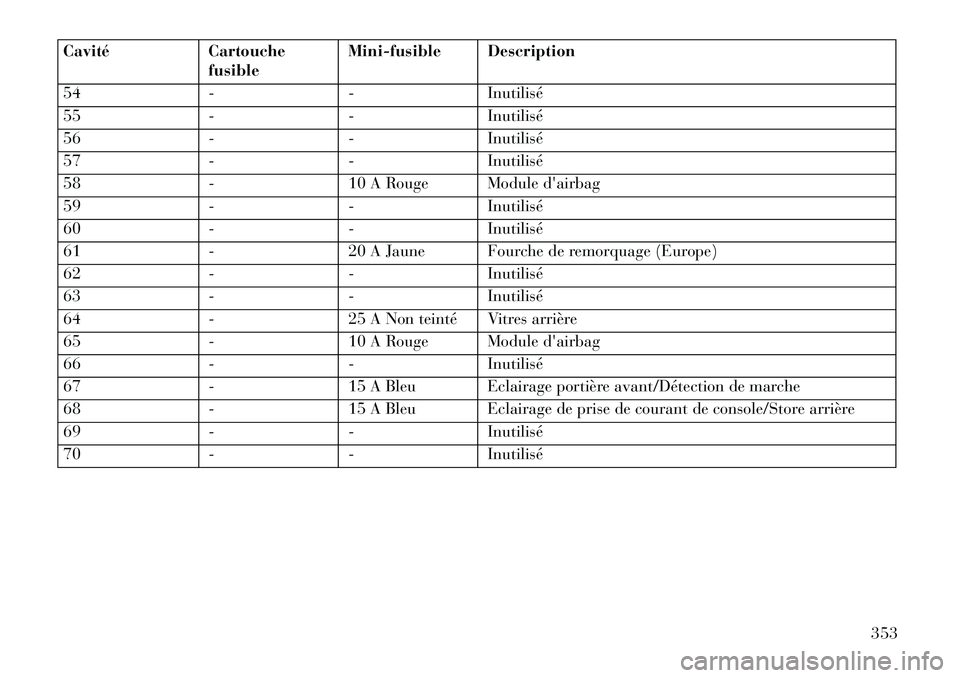

CavitéCartouche
fusible Mini-fusible Description
54 -- Inutilisé
55 -- Inutilisé
56 -- Inutilisé
57 -- Inutilisé
58 -10 A Rouge Module d'airbag
59 -- Inutilisé
60 -- Inutilisé
61 -20 A Jaune Fourche de remorquage (Europe)
62 -- Inutilisé
63 -- Inutilisé
64 -25 A Non teinté Vitres arrière
65 -10 A Rouge Module d'airbag
66 -- Inutilisé
67 -15 A Bleu Eclairage portière avant/Détection de marche
68 -15 A Bleu Eclairage de prise de courant de console/Store arrière
69 -- Inutilisé
70 -- Inutilisé
353

ENTREPOSAGE DU
VEHICULE
Si votre véhicule doit être immobilisé
plus de 21 jours, vous pouvez prendre
certaines mesures pour protéger votre
batterie.
1. Débranchez le câble négatif de la
batterie.REMARQUE : Lorsque le câble
négatif de la batterie est débranché
et que le couvercle du coffre est com-
plètement fermé, vous devez tirer le
levier d'ouverture d'urgence du mé­
canisme de verrouillage du coffrepour le rouvrir. Pour accéder au
coffre et actionner le levier, pliez les
dossiers de siège arrière. Pour plus
d'informations, reportez-vous à la
section "SIEGE ARRIERE RABAT-
TABLE" du chapitre "POUR
CONNAITRE VOTRE VEHICULE" et
à la section "DEVERROUILLAGE
DE SECOURS DU COFFRE" du cha-
pitre "AVANT DE PRENDRE LA
ROUTE".
2. Chaque fois que vous entreposez
votre véhicule ou le mettez hors ser-
vice pendant deux semaines ou plus
(pendant les vacances par exemple),
faites fonctionner la climatisation,
moteur au ralenti, pendant environ
cinq minutes à fond en mode d'admis-
sion d'air frais. Cette précaution per-
met de lubrifier correctement le sys-
tème afin de réduire les risques
d'endommagement du compresseur
lors de la remise en route du système.
AMPOULES DE
RECHANGE
Intérieur Réf. d'ampoule
Lampes de courtoisie/
lecture arrière . . . . . . . . . . W5W
Lampe du compartiment
arrière (coffre) . . . . . . . . . . . 562
Lampes de lecture de la
console suspendue . . . . . . . . 578
Lampes du miroir de
courtoisie . . . . . . . . . . . . . . . 194
Lampe de la boîte à gants
(pour les versions/marchés
qui en sont équipés) . . . . . . . 194
Lampe de courtoisie de
porte . . . . . . . . . . . . . . . . . . 562
Lampe du témoin de sélection
de rapport . . . . . . . . JKLE14140
Pochette pour cartes/Porte-
gobelets de porte - Selon
l'équipement . . . . . . . . . . . . DEL
(réparation par un
concessionnaire agréé)
Câble négatif de la batterie
354
