Lancia Thema 2014 Notice d'entretien (in French)

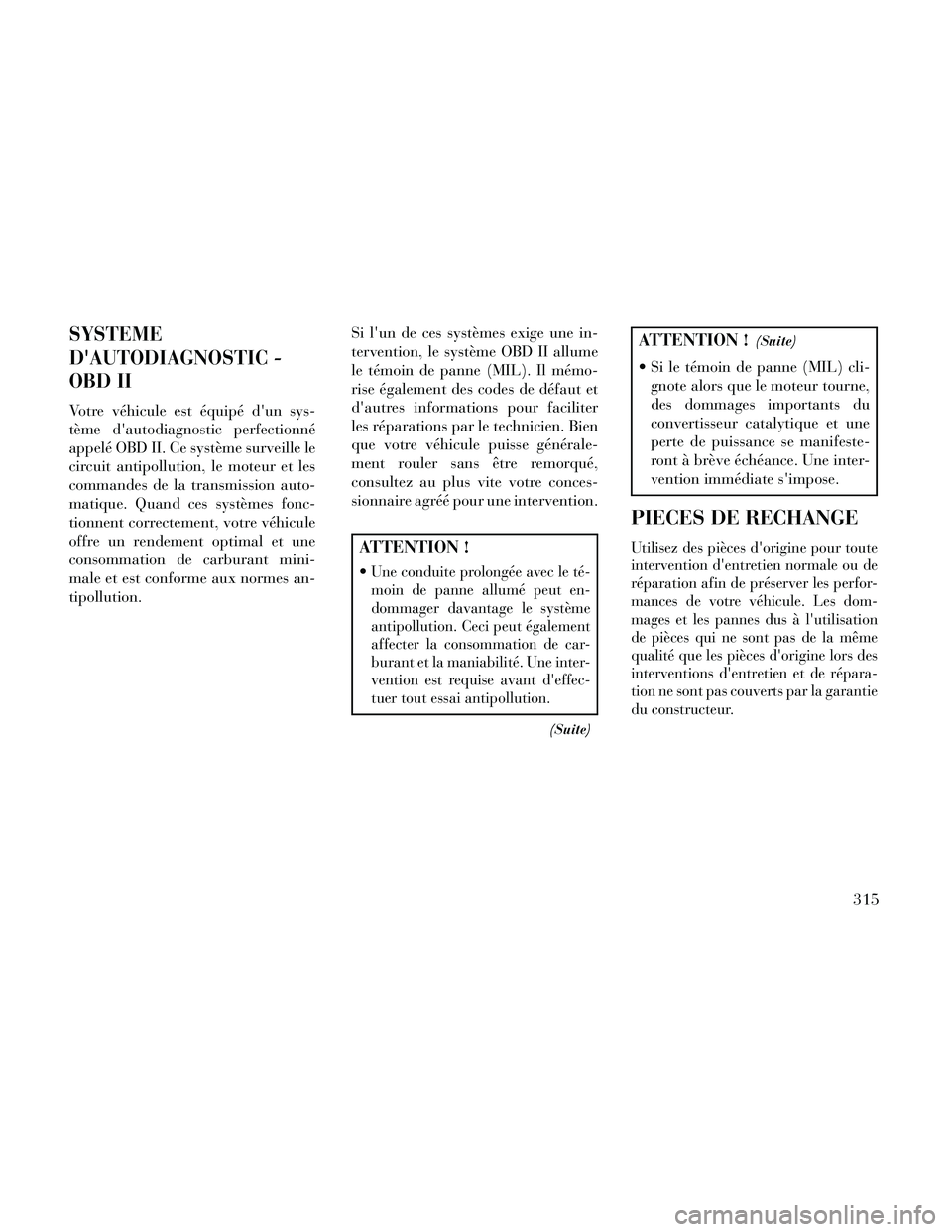

SYSTEME
D'AUTODIAGNOSTIC -
OBD II
Votre véhicule est équipé d'un sys-
tème d'autodiagnostic perfectionné
appelé OBD II. Ce système surveille le
circuit antipollution, le moteur et les
commandes de la transmission auto-
matique. Quand ces systèmes fonc-
tionnent correctement, votre véhicule
offre un rendement optimal et une
consommation de carburant mini-
male et est conforme aux normes an-
tipollution.Si l'un de ces systèmes exige une in-
tervention, le système OBD II allume
le témoin de panne (MIL). Il mémo-
rise également des codes de défaut et
d'autres informations pour faciliter
les réparations par le technicien. Bien
que votre véhicule puisse générale-
ment rouler sans être remorqué,
consultez au plus vite votre conces-
sionnaire agréé pour une intervention.
ATTENTION !
Une conduite prolongée avec le té-
moin de panne allumé peut en-
dommager davantage le système
antipollution. Ceci peut également
affecter la consommation de car-
burant et la maniabilité. Une inter-
vention est requise avant d'effec-
tuer tout essai antipollution.
(Suite)
ATTENTION !(Suite)
Si le témoin de panne (MIL) cli-
gnote alors que le moteur tourne,
des dommages importants du
convertisseur catalytique et une
perte de puissance se manifeste-
ront à brève échéance. Une inter-
vention immédiate s'impose.
PIECES DE RECHANGE
Utilisez des pièces d'origine pour toute
intervention d'entretien normale ou de
réparation afin de préserver les perfor-
mances de votre véhicule. Les dom-
mages et les pannes dus à l'utilisation
de pièces qui ne sont pas de la même
qualité que les pièces d'origine lors des
interventions d'entretien et de répara-
tion ne sont pas couverts par la garantie
du constructeur.
315

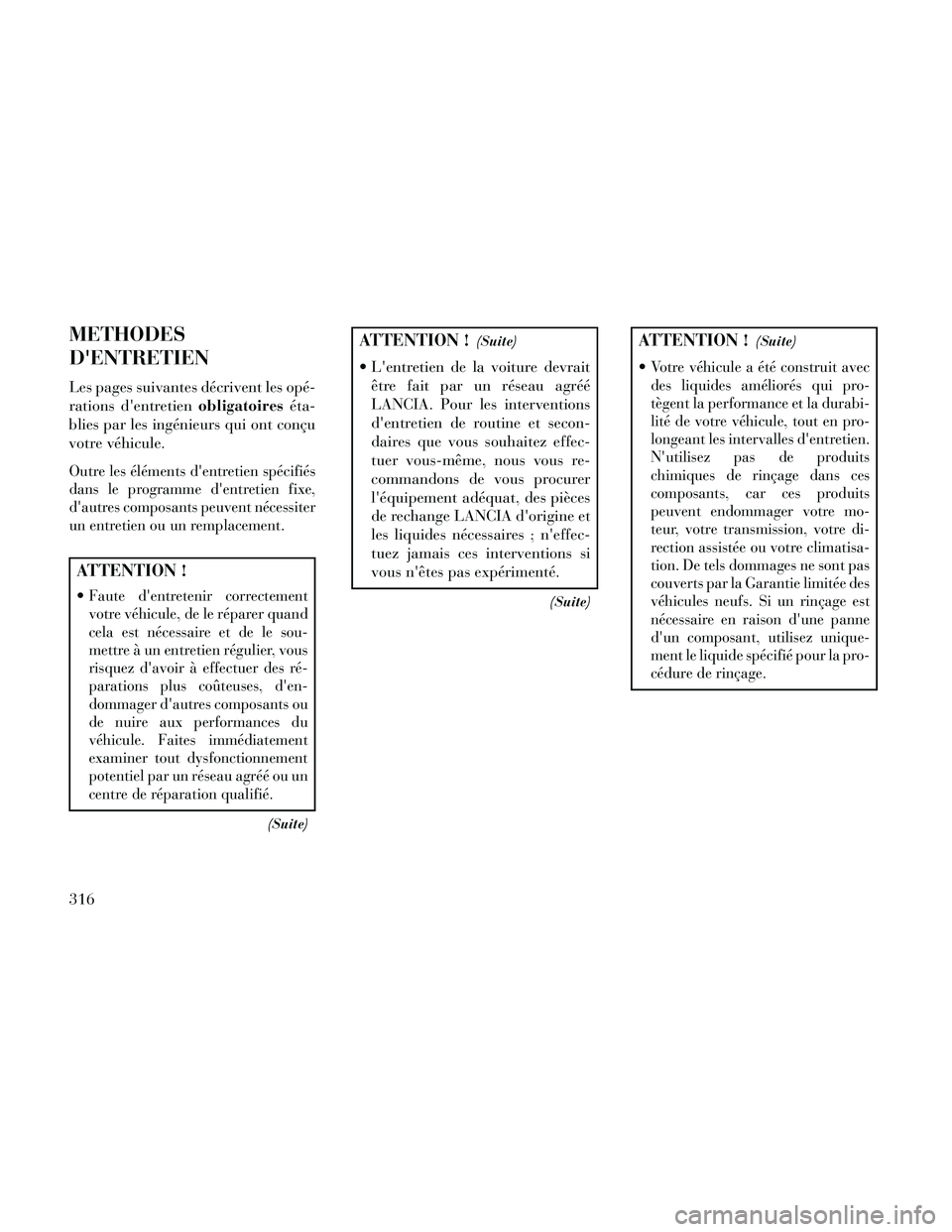

METHODES
D'ENTRETIEN
Les pages suivantes décrivent les opé-
rations d'entretienobligatoireséta-
blies par les ingénieurs qui ont conçu
votre véhicule.
Outre les éléments d'entretien spécifiés
dans le programme d'entretien fixe,
d'autres composants peuvent nécessiter
un entretien ou un remplacement.
ATTENTION !
Faute d'entretenir correctement
votre véhicule, de le réparer quand
cela est nécessaire et de le sou-
mettre à un entretien régulier, vous
risquez d'avoir à effectuer des ré-
parations plus coûteuses, d'en-
dommager d'autres composants ou
de nuire aux performances du
véhicule. Faites immédiatement
examiner tout dysfonctionnement
potentiel par un réseau agréé ou un
centre de réparation qualifié.
(Suite)
ATTENTION !(Suite)
L'entretien de la voiture devrait être fait par un réseau agréé
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effec-
tuer vous-même, nous vous re-
commandons de vous procurer
l'équipement adéquat, des pièces
de rechange LANCIA d'origine et
les liquides nécessaires ; n'effec-
tuez jamais ces interventions si
vous n'êtes pas expérimenté.
(Suite)
ATTENTION !(Suite)
Votre véhicule a été construit avec
des liquides améliorés qui pro-
tègent la performance et la durabi-
lité de votre véhicule, tout en pro-
longeant les intervalles d'entretien.
N'utilisez pas de produits
chimiques de rinçage dans ces
composants, car ces produits
peuvent endommager votre mo-
teur, votre transmission, votre di-
rection assistée ou votre climatisa-
tion. De tels dommages ne sont pas
couverts par la Garantie limitée des
véhicules neufs. Si un rinçage est
nécessaire en raison d'une panne
d'un composant, utilisez unique-
ment le liquide spécifié pour la pro-
cédure de rinçage.
316

HUILE MOTEUR -
MOTEUR ESSENCE
Vérification du niveau d'huile
Une lubrification correcte du moteur
nécessite un niveau d'huile suffisant.
Le meilleur moment pour vérifier le
niveau d'huile moteur est environ
cinq minutes après l'arrêt d'un mo-
teur complètement réchauffé.
Une vérification plus précise du ni-
veau d'huile est obtenue lorsque le
véhicule se trouve sur un sol horizon-
tal. Maintenez le niveau d'huile dans
la plage de niveau de sécurité (SAFE).
Ajoutez 0,95 litre d'huile lorsque le
niveau est au bas de la plage de niveau
de sécurité (SAFE) pour revenir en
haut de la plage de niveau de sécurité
(SAFE).
ATTENTION !
Un remplissage excessif ou insuf-
fisant du carter peut provoquer une
aération ou une perte de pression
d'huile. Ceci peut endommager le
moteur.
ATTENTION !
L'entretien de la voiture devrait
être fait par un réseau agréé
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effectuer
vous-même, nous vous recomman-
dons de vous procurer l'équipement
adéquat, des pièces de rechange
LANCIA d'origine et les liquides
nécessaires ; n'effectuez jamais ces
interventions si vous n'êtes pas ex-
périmenté.
Vidange de l'huile moteur
Référez-vous au « Programme d'en-
tretien » pour connaître les intervalles
d'entretien appropriés. Choix de l'huile moteur -
moteur 3.6L
Huile moteur entièrement synthé-
tique indice SAE 5W-20 SELENIA K
POWER répondant à la qualification
FIAT 9.55535-CR1 API SN, ILSAC
GF-5 ou équivalent.
Le bouchon de remplissage d'huile
moteur indique également la viscosité
d'huile moteur recommandée pour
votre véhicule. Pour plus d'informa-
tions sur l'emplacement du bouchon
de remplissage d'huile moteur,
référez-vous à la section « Comparti-
ment moteur » du chapitre « Mainte-
nance ».
REMARQUE : Huile moteur en-
tièrement synthétique indice SAE
5W-30 SELENIA K POWER répon-
dant à la qualification Fiat
9.55535-CR1 API SN, ILSAC GF-5
peut être utilisée lorsque l'huile
moteur SAE 5W-20 conforme aux
exigences Fiat 9.55535-CR1 n'est
pas disponible.
317

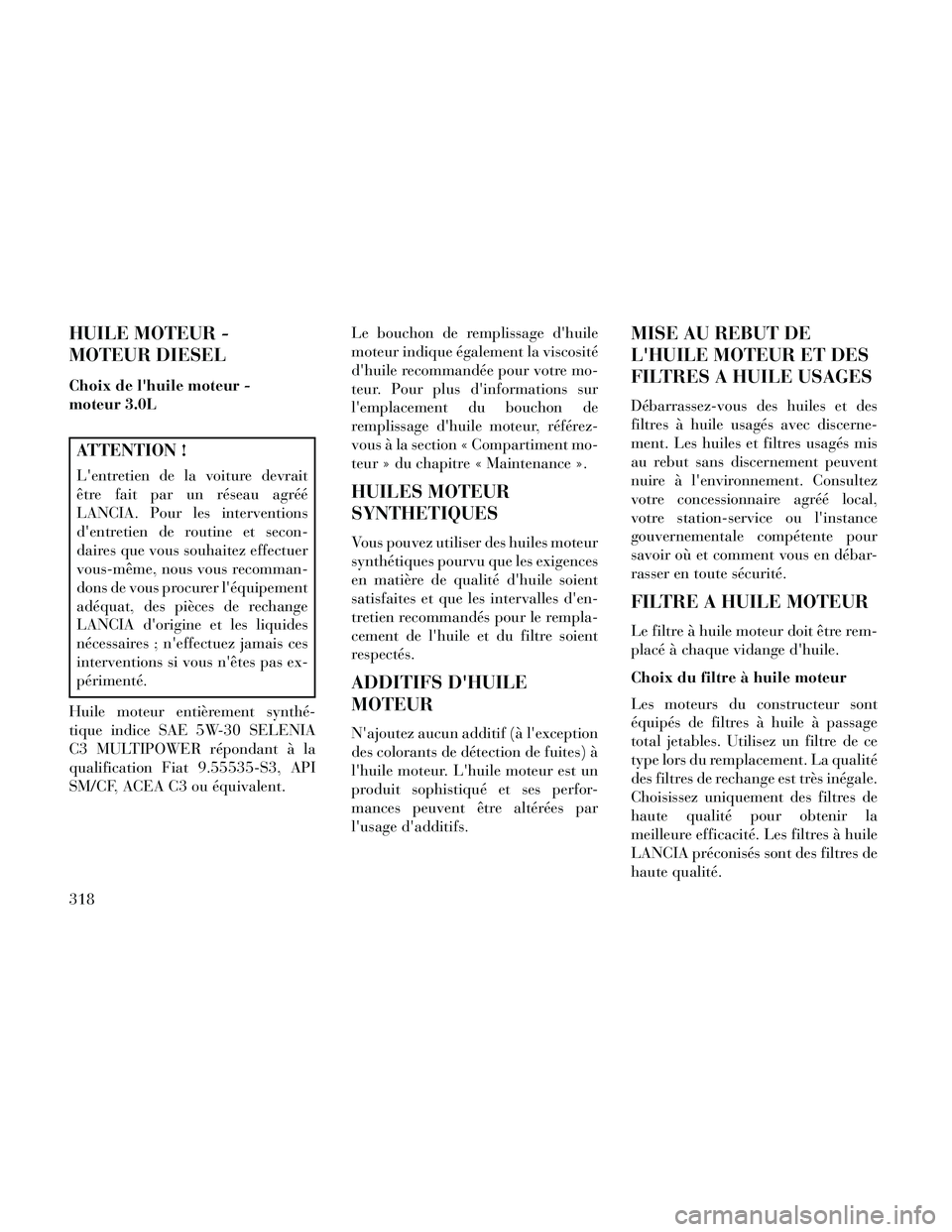

HUILE MOTEUR -
MOTEUR DIESEL
Choix de l'huile moteur -
moteur 3.0L
ATTENTION !
L'entretien de la voiture devrait
être fait par un réseau agréé
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effectuer
vous-même, nous vous recomman-
dons de vous procurer l'équipement
adéquat, des pièces de rechange
LANCIA d'origine et les liquides
nécessaires ; n'effectuez jamais ces
interventions si vous n'êtes pas ex-
périmenté.
Huile moteur entièrement synthé-
tique indice SAE 5W-30 SELENIA
C3 MULTIPOWER répondant à la
qualification Fiat 9.55535-S3, API
SM/CF, ACEA C3 ou équivalent. Le bouchon de remplissage d'huile
moteur indique également la viscosité
d'huile recommandée pour votre mo-
teur. Pour plus d'informations sur
l'emplacement du bouchon de
remplissage d'huile moteur, référez-
vous à la section « Compartiment mo-
teur » du chapitre « Maintenance ».
HUILES MOTEUR
SYNTHETIQUES
Vous pouvez utiliser des huiles moteur
synthétiques pourvu que les exigences
en matière de qualité d'huile soient
satisfaites et que les intervalles d'en-
tretien recommandés pour le rempla-
cement de l'huile et du filtre soient
respectés.
ADDITIFS D'HUILE
MOTEUR
N'ajoutez aucun additif (à l'exception
des colorants de détection de fuites) à
l'huile moteur. L'huile moteur est un
produit sophistiqué et ses perfor-
mances peuvent être altérées par
l'usage d'additifs.
MISE AU REBUT DE
L'HUILE MOTEUR ET DES
FILTRES A HUILE USAGES
Débarrassez-vous des huiles et des
filtres à huile usagés avec discerne-
ment. Les huiles et filtres usagés mis
au rebut sans discernement peuvent
nuire à l'environnement. Consultez
votre concessionnaire agréé local,
votre station-service ou l'instance
gouvernementale compétente pour
savoir où et comment vous en débar-
rasser en toute sécurité.
FILTRE A HUILE MOTEUR
Le filtre à huile moteur doit être rem-
placé à chaque vidange d'huile.
Choix du filtre à huile moteur
Les moteurs du constructeur sont
équipés de filtres à huile à passage
total jetables. Utilisez un filtre de ce
type lors du remplacement. La qualité
des filtres de rechange est très inégale.
Choisissez uniquement des filtres de
haute qualité pour obtenir la
meilleure efficacité. Les filtres à huile
LANCIA préconisés sont des filtres de
haute qualité.
318

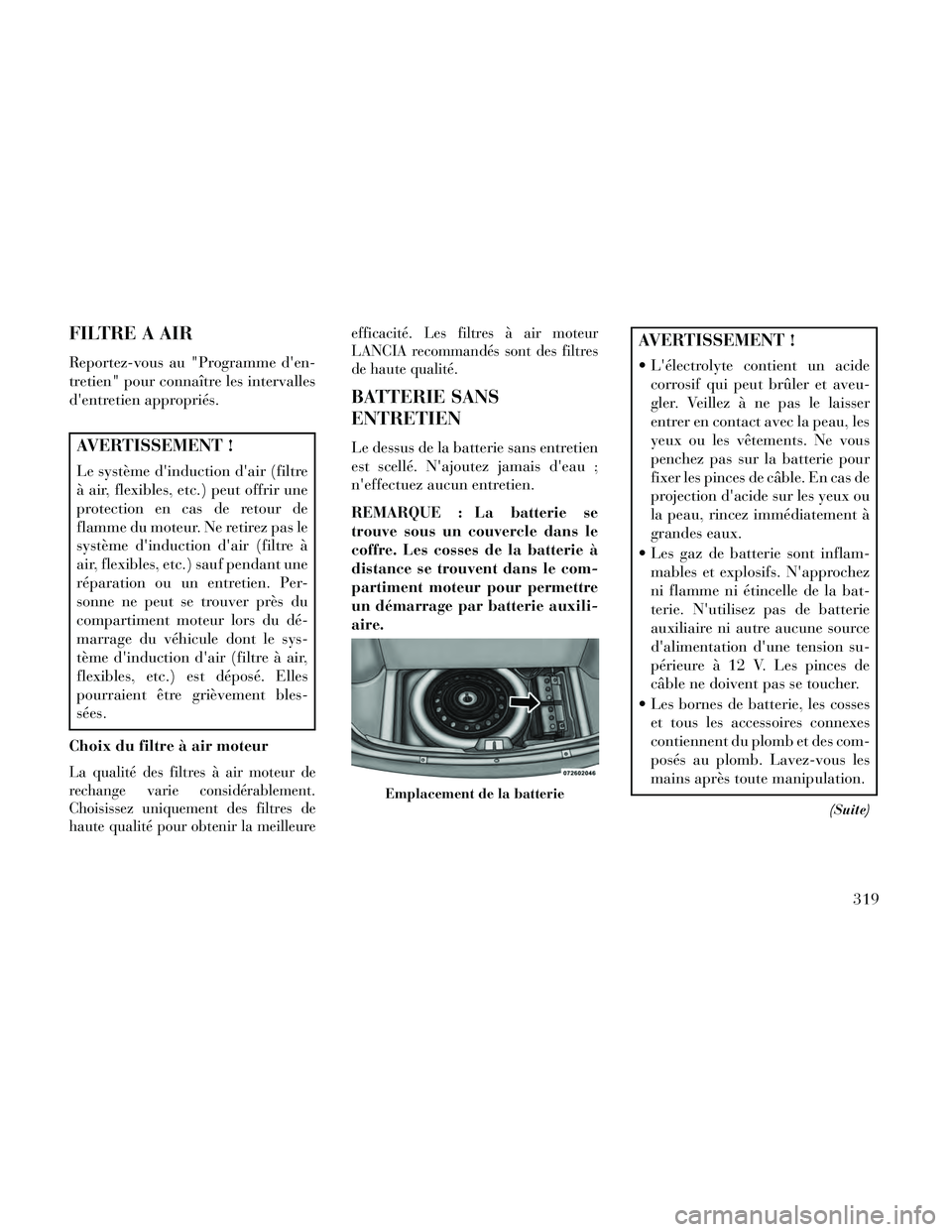

FILTRE A AIR
Reportez-vous au "Programme d'en-
tretien" pour connaître les intervalles
d'entretien appropriés.
AVERTISSEMENT !
Le système d'induction d'air (filtre
à air, flexibles, etc.) peut offrir une
protection en cas de retour de
flamme du moteur. Ne retirez pas le
système d'induction d'air (filtre à
air, flexibles, etc.) sauf pendant une
réparation ou un entretien. Per-
sonne ne peut se trouver près du
compartiment moteur lors du dé-
marrage du véhicule dont le sys-
tème d'induction d'air (filtre à air,
flexibles, etc.) est déposé. Elles
pourraient être grièvement bles-
sées.
Choix du filtre à air moteur
La qualité des filtres à air moteur de
rechange varie considérablement.
Choisissez uniquement des filtres de
haute qualité pour obtenir la meilleure efficacité. Les filtres à air moteur
LANCIA recommandés sont des filtres
de haute qualité.
BATTERIE SANS
ENTRETIEN
Le dessus de la batterie sans entretien
est scellé. N'ajoutez jamais d'eau ;
n'effectuez aucun entretien.
REMARQUE : La batterie se
trouve sous un couvercle dans le
coffre. Les cosses de la batterie à
distance se trouvent dans le com-
partiment moteur pour permettre
un démarrage par batterie auxili-
aire.
AVERTISSEMENT !
L'électrolyte contient un acide
corrosif qui peut brûler et aveu-
gler. Veillez à ne pas le laisser
entrer en contact avec la peau, les
yeux ou les vêtements. Ne vous
penchez pas sur la batterie pour
fixer les pinces de câble. En cas de
projection d'acide sur les yeux ou
la peau, rincez immédiatement à
grandes eaux.
Les gaz de batterie sont inflam- mables et explosifs. N'approchez
ni flamme ni étincelle de la bat-
terie. N'utilisez pas de batterie
auxiliaire ni autre aucune source
d'alimentation d'une tension su-
périeure à 12 V. Les pinces de
câble ne doivent pas se toucher.
Les bornes de batterie, les cosses et tous les accessoires connexes
contiennent du plomb et des com-
posés au plomb. Lavez-vous les
mains après toute manipulation.
(Suite)
Emplacement de la batterie
319

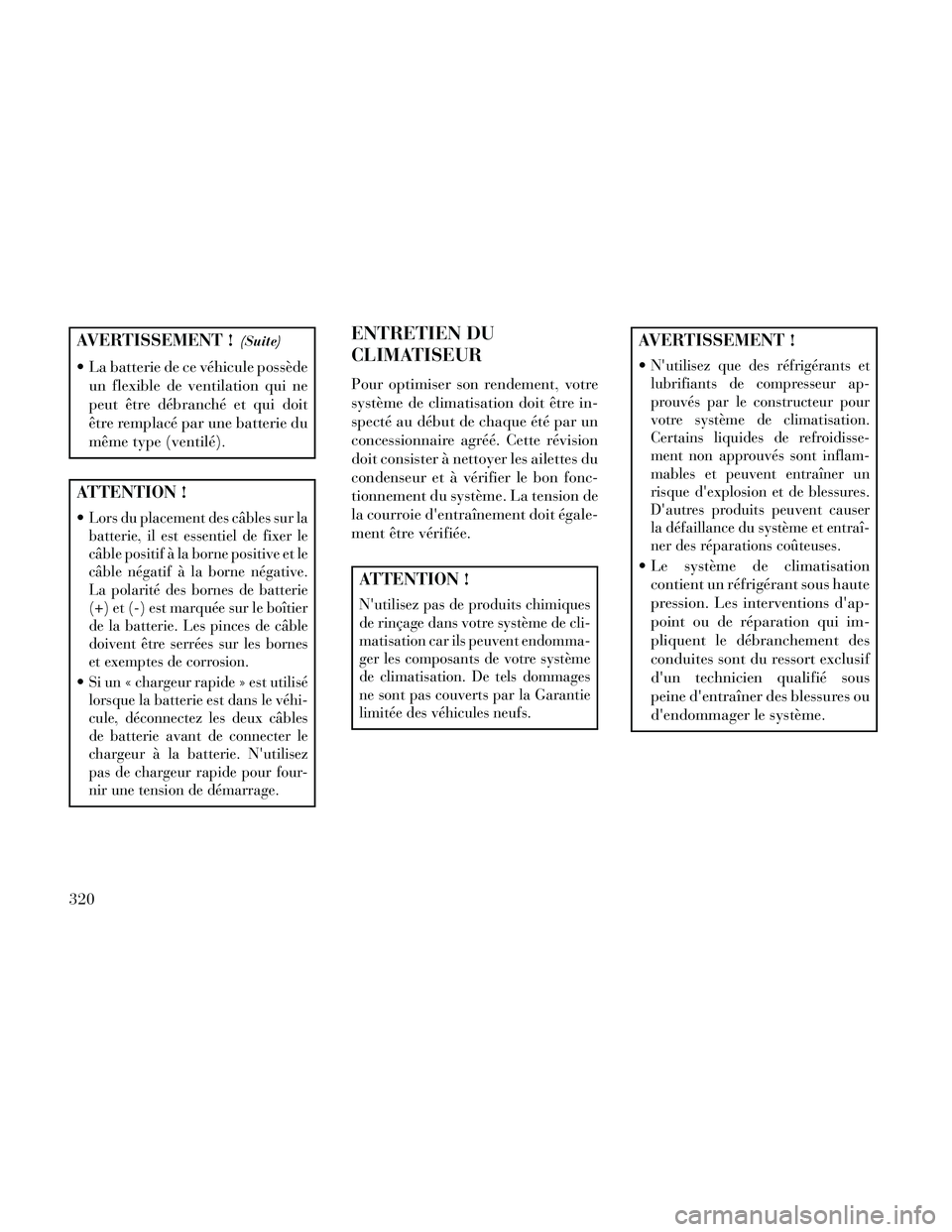

AVERTISSEMENT !(Suite)
La batterie de ce véhicule possèdeun flexible de ventilation qui ne
peut être débranché et qui doit
être remplacé par une batterie du
même type (ventilé).
ATTENTION !
Lors du placement des câbles sur la
batterie, il est essentiel de fixer le
câble positif à la borne positive et le
câble négatif à la borne négative.
La polarité des bornes de batterie
(+) et (-) est marquée sur le boîtier
de la batterie. Les pinces de câble
doivent être serrées sur les bornes
et exemptes de corrosion.
Si un « chargeur rapide » est utilisé
lorsque la batterie est dans le véhi-
cule, déconnectez les deux câbles
de batterie avant de connecter le
chargeur à la batterie. N'utilisez
pas de chargeur rapide pour four-
nir une tension de démarrage.
ENTRETIEN DU
CLIMATISEUR
Pour optimiser son rendement, votre
système de climatisation doit être in-
specté au début de chaque été par un
concessionnaire agréé. Cette révision
doit consister à nettoyer les ailettes du
condenseur et à vérifier le bon fonc-
tionnement du système. La tension de
la courroie d'entraînement doit égale-
ment être vérifiée.
ATTENTION !
N'utilisez pas de produits chimiques
de rinçage dans votre système de cli-
matisation car ils peuvent endomma-
ger les composants de votre système
de climatisation. De tels dommages
ne sont pas couverts par la Garantie
limitée des véhicules neufs.
AVERTISSEMENT !
N'utilisez que des réfrigérants et
lubrifiants de compresseur ap-
prouvés par le constructeur pour
votre système de climatisation.
Certains liquides de refroidisse-
ment non approuvés sont inflam-
mables et peuvent entraîner un
risque d'explosion et de blessures.
D'autres produits peuvent causer
la défaillance du système et entraî-
ner des réparations coûteuses.
Le système de climatisationcontient un réfrigérant sous haute
pression. Les interventions d'ap-
point ou de réparation qui im-
pliquent le débranchement des
conduites sont du ressort exclusif
d'un technicien qualifié sous
peine d'entraîner des blessures ou
d'endommager le système.
320

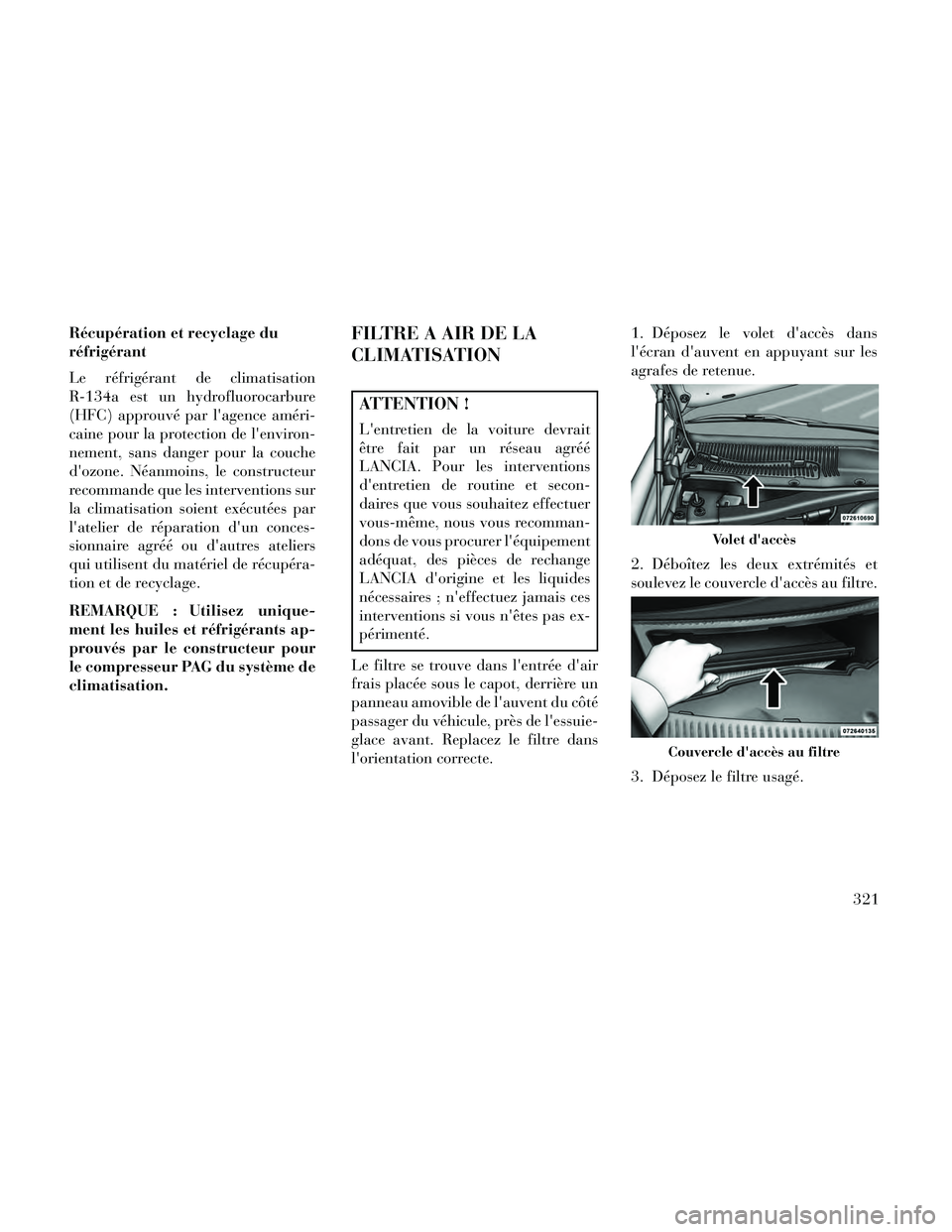

Récupération et recyclage du
réfrigérant
Le réfrigérant de climatisation
R-134a est un hydrofluorocarbure
(HFC) approuvé par l'agence améri-
caine pour la protection de l'environ-
nement, sans danger pour la couche
d'ozone. Néanmoins, le constructeur
recommande que les interventions sur
la climatisation soient exécutées par
l'atelier de réparation d'un conces-
sionnaire agréé ou d'autres ateliers
qui utilisent du matériel de récupéra-
tion et de recyclage.
REMARQUE : Utilisez unique-
ment les huiles et réfrigérants ap-
prouvés par le constructeur pour
le compresseur PAG du système de
climatisation.FILTRE A AIR DE LA
CLIMATISATION
ATTENTION !
L'entretien de la voiture devrait
être fait par un réseau agréé
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effectuer
vous-même, nous vous recomman-
dons de vous procurer l'équipement
adéquat, des pièces de rechange
LANCIA d'origine et les liquides
nécessaires ; n'effectuez jamais ces
interventions si vous n'êtes pas ex-
périmenté.
Le filtre se trouve dans l'entrée d'air
frais placée sous le capot, derrière un
panneau amovible de l'auvent du côté
passager du véhicule, près de l'essuie-
glace avant. Replacez le filtre dans
l'orientation correcte. 1. Déposez le volet d'accès dans
l'écran d'auvent en appuyant sur les
agrafes de retenue.
2. Déboîtez les deux extrémités et
soulevez le couvercle d'accès au filtre.
3. Déposez le filtre usagé.
Volet d'accès
Couvercle d'accès au filtre
321

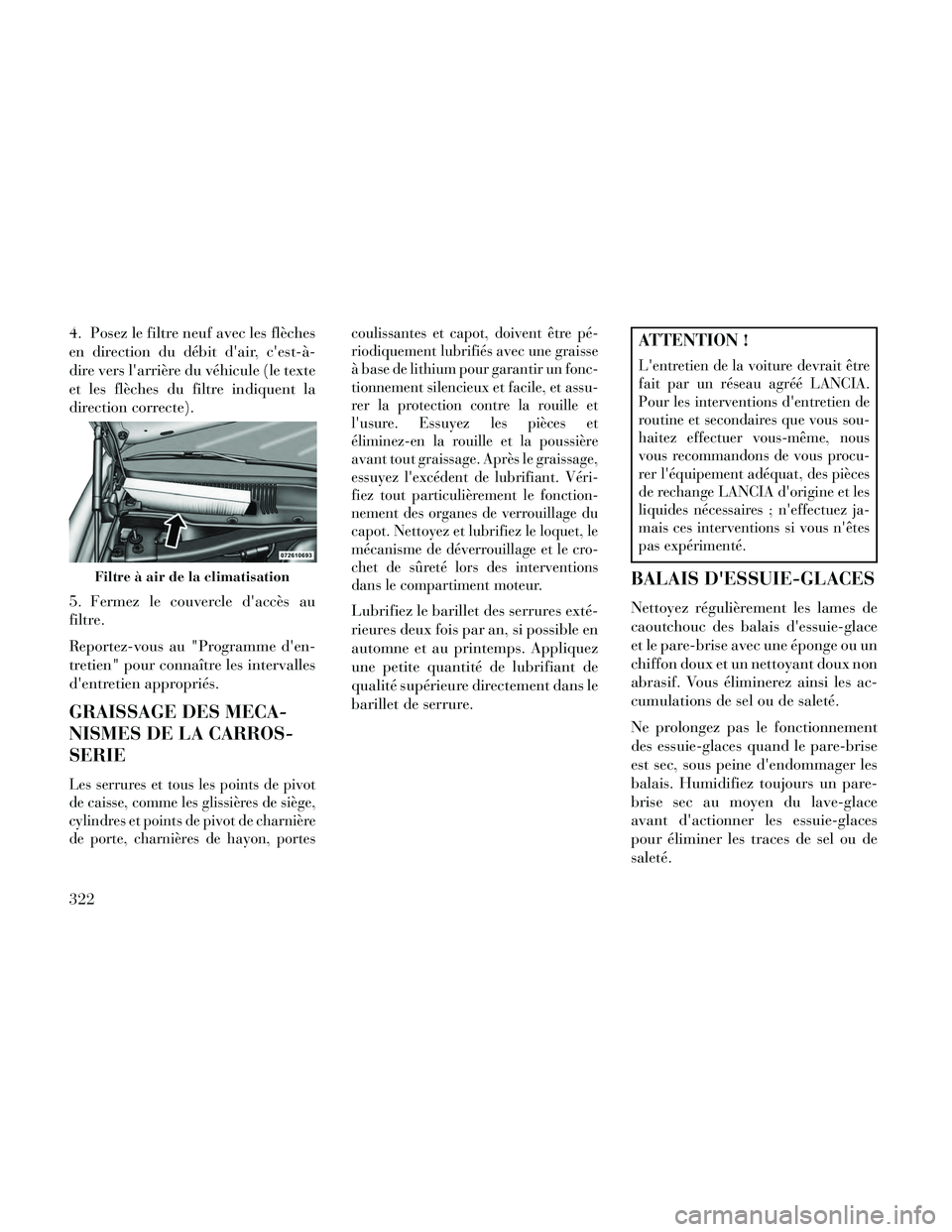

4. Posez le filtre neuf avec les flèches
en direction du débit d'air, c'est-à-
dire vers l'arrière du véhicule (le texte
et les flèches du filtre indiquent la
direction correcte).
5. Fermez le couvercle d'accès au
filtre.
Reportez-vous au "Programme d'en-
tretien" pour connaître les intervalles
d'entretien appropriés.
GRAISSAGE DES MECA-
NISMES DE LA CARROS-
SERIE
Les serrures et tous les points de pivot
de caisse, comme les glissières de siège,
cylindres et points de pivot de charnière
de porte, charnières de hayon, portescoulissantes et capot, doivent être pé-
riodiquement lubrifiés avec une graisse
à base de lithium pour garantir un fonc-
tionnement silencieux et facile, et assu-
rer la protection contre la rouille et
l'usure. Essuyez les pièces et
éliminez-en la rouille et la poussière
avant tout graissage. Après le graissage,
essuyez l'excédent de lubrifiant. Véri-
fiez tout particulièrement le fonction-
nement des organes de verrouillage du
capot. Nettoyez et lubrifiez le loquet, le
mécanisme de déverrouillage et le cro-
chet de sûreté lors des interventions
dans le compartiment moteur.
Lubrifiez le barillet des serrures exté-
rieures deux fois par an, si possible en
automne et au printemps. Appliquez
une petite quantité de lubrifiant de
qualité supérieure directement dans le
barillet de serrure.
ATTENTION !
L'entretien de la voiture devrait être
fait par un réseau agréé LANCIA.
Pour les interventions d'entretien de
routine et secondaires que vous sou-
haitez effectuer vous-même, nous
vous recommandons de vous procu-
rer l'équipement adéquat, des pièces
de rechange LANCIA d'origine et les
liquides nécessaires ; n'effectuez ja-
mais ces interventions si vous n'êtes
pas expérimenté.
BALAIS D'ESSUIE-GLACES
Nettoyez régulièrement les lames de
caoutchouc des balais d'essuie-glace
et le pare-brise avec une éponge ou un
chiffon doux et un nettoyant doux non
abrasif. Vous éliminerez ainsi les ac-
cumulations de sel ou de saleté.
Ne prolongez pas le fonctionnement
des essuie-glaces quand le pare-brise
est sec, sous peine d'endommager les
balais. Humidifiez toujours un pare-
brise sec au moyen du lave-glace
avant d'actionner les essuie-glaces
pour éliminer les traces de sel ou de
saleté.
Filtre à air de la climatisation
322

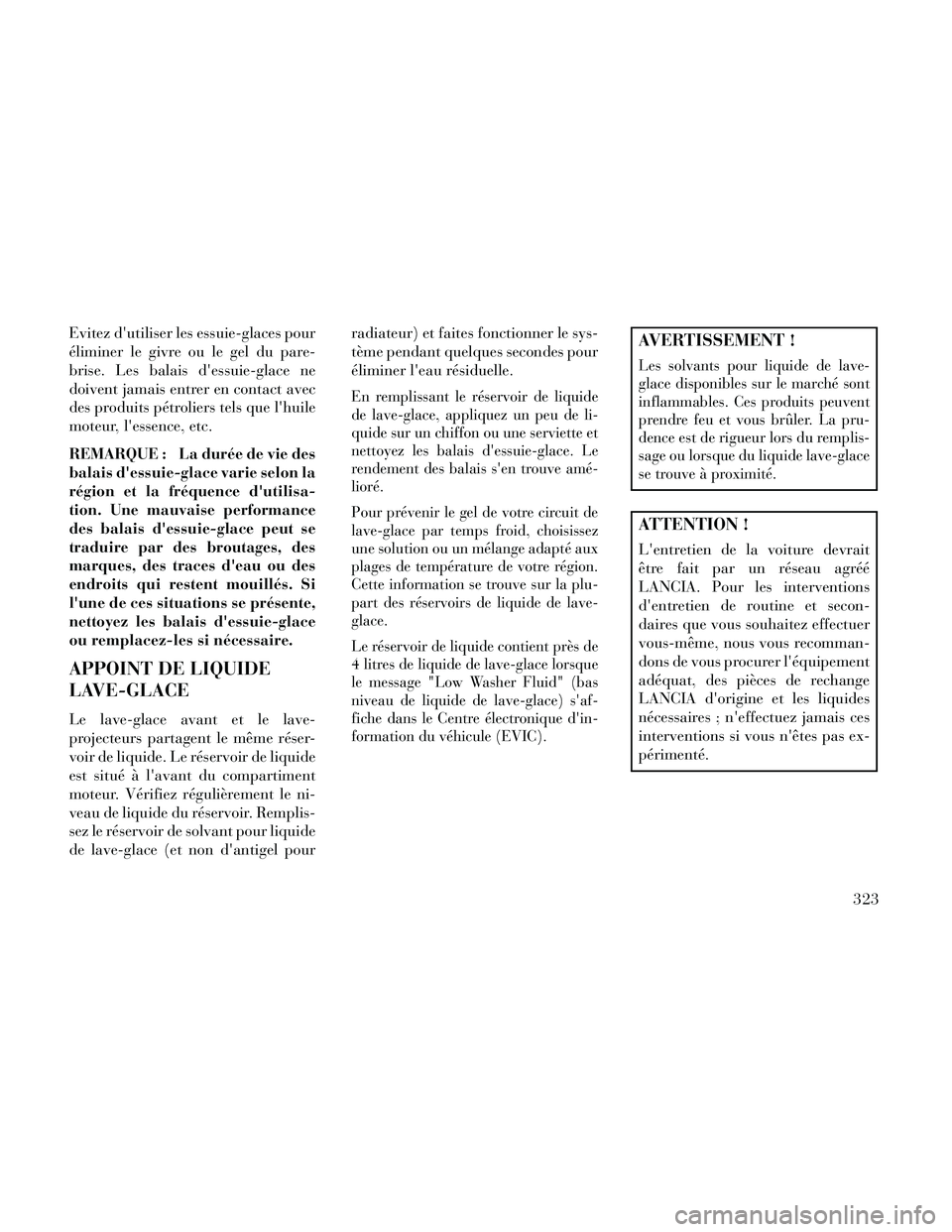

Evitez d'utiliser les essuie-glaces pour
éliminer le givre ou le gel du pare-
brise. Les balais d'essuie-glace ne
doivent jamais entrer en contact avec
des produits pétroliers tels que l'huile
moteur, l'essence, etc.
REMARQUE : La durée de vie des
balais d'essuie-glace varie selon la
région et la fréquence d'utilisa-
tion. Une mauvaise performance
des balais d'essuie-glace peut se
traduire par des broutages, des
marques, des traces d'eau ou des
endroits qui restent mouillés. Si
l'une de ces situations se présente,
nettoyez les balais d'essuie-glace
ou remplacez-les si nécessaire.
APPOINT DE LIQUIDE
LAVE-GLACE
Le lave-glace avant et le lave-
projecteurs partagent le même réser-
voir de liquide. Le réservoir de liquide
est situé à l'avant du compartiment
moteur. Vérifiez régulièrement le ni-
veau de liquide du réservoir. Remplis-
sez le réservoir de solvant pour liquide
de lave-glace (et non d'antigel pourradiateur) et faites fonctionner le sys-
tème pendant quelques secondes pour
éliminer l'eau résiduelle.
En remplissant le réservoir de liquide
de lave-glace, appliquez un peu de li-
quide sur un chiffon ou une serviette et
nettoyez les balais d'essuie-glace. Le
rendement des balais s'en trouve amé-
lioré.
Pour prévenir le gel de votre circuit de
lave-glace par temps froid, choisissez
une solution ou un mélange adapté aux
plages de température de votre région.
Cette information se trouve sur la plu-
part des réservoirs de liquide de lave-
glace.
Le réservoir de liquide contient près de
4 litres de liquide de lave-glace lorsque
le message "Low Washer Fluid" (bas
niveau de liquide de lave-glace) s'af-
fiche dans le Centre électronique d'in-
formation du véhicule (EVIC).
AVERTISSEMENT !
Les solvants pour liquide de lave-
glace disponibles sur le marché sont
inflammables. Ces produits peuvent
prendre feu et vous brûler. La pru-
dence est de rigueur lors du remplis-
sage ou lorsque du liquide lave-glace
se trouve à proximité.
ATTENTION !
L'entretien de la voiture devrait
être fait par un réseau agréé
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effectuer
vous-même, nous vous recomman-
dons de vous procurer l'équipement
adéquat, des pièces de rechange
LANCIA d'origine et les liquides
nécessaires ; n'effectuez jamais ces
interventions si vous n'êtes pas ex-
périmenté.
323

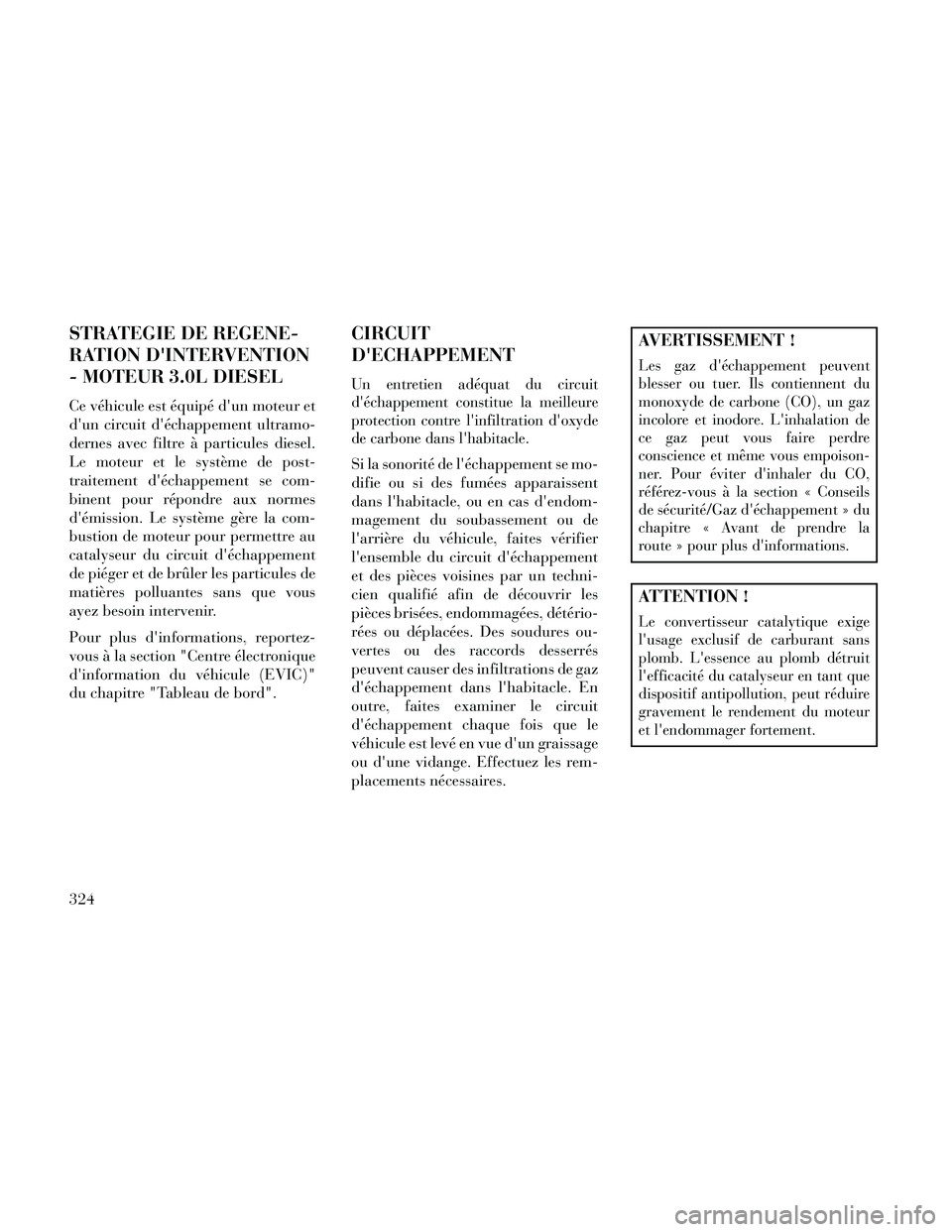

STRATEGIE DE REGENE-
RATION D'INTERVENTION
- MOTEUR 3.0L DIESEL
Ce véhicule est équipé d'un moteur et
d'un circuit d'échappement ultramo-
dernes avec filtre à particules diesel.
Le moteur et le système de post-
traitement d'échappement se com-
binent pour répondre aux normes
d'émission. Le système gère la com-
bustion de moteur pour permettre au
catalyseur du circuit d'échappement
de piéger et de brûler les particules de
matières polluantes sans que vous
ayez besoin intervenir.
Pour plus d'informations, reportez-
vous à la section "Centre électronique
d'information du véhicule (EVIC)"
du chapitre "Tableau de bord".
CIRCUIT
D'ECHAPPEMENT
Un entretien adéquat du circuit
d'échappement constitue la meilleure
protection contre l'infiltration d'oxyde
de carbone dans l'habitacle.
Si la sonorité de l'échappement se mo-
difie ou si des fumées apparaissent
dans l'habitacle, ou en cas d'endom-
magement du soubassement ou de
l'arrière du véhicule, faites vérifier
l'ensemble du circuit d'échappement
et des pièces voisines par un techni-
cien qualifié afin de découvrir les
pièces brisées, endommagées, détério-
rées ou déplacées. Des soudures ou-
vertes ou des raccords desserrés
peuvent causer des infiltrations de gaz
d'échappement dans l'habitacle. En
outre, faites examiner le circuit
d'échappement chaque fois que le
véhicule est levé en vue d'un graissage
ou d'une vidange. Effectuez les rem-
placements nécessaires.
AVERTISSEMENT !
Les gaz d'échappement peuvent
blesser ou tuer. Ils contiennent du
monoxyde de carbone (CO), un gaz
incolore et inodore. L'inhalation de
ce gaz peut vous faire perdre
conscience et même vous empoison-
ner. Pour éviter d'inhaler du CO,
référez-vous à la section « Conseils
de sécurité/Gaz d'échappement » du
chapitre « Avant de prendre la
route » pour plus d'informations.
ATTENTION !
Le convertisseur catalytique exige
l'usage exclusif de carburant sans
plomb. L'essence au plomb détruit
l'efficacité du catalyseur en tant que
dispositif antipollution, peut réduire
gravement le rendement du moteur
et l'endommager fortement.
324
