Vettura a gasolio
Usare solo gasolio.
DIESEL
Serbatoio di espansione
Usare solo liquido di tipo
prescritto nel capitolo
“Rifornimenti”.
Batteria
Proteggere gli occhi.
Batteria
Cric
Consultare il libretto di
Uso e Manutenzione.

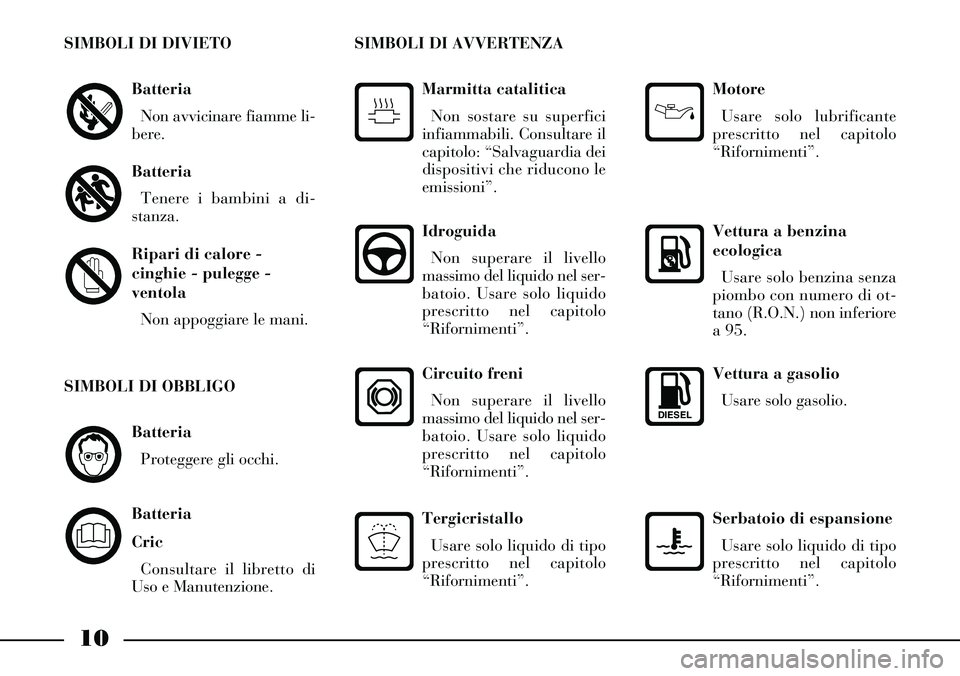

SIMBOLI DI OBBLIGO
10
Batteria
Non avvicinare fiamme li-
bere.
Batteria
Tenere i bambini a di-
stanza.
Ripari di calore -
cinghie - pulegge -
ventola
Non appoggiare le mani.
SIMBOLI DI DIVIETO
Idroguida
Non superare il livello
massimo del liquido nel ser-
batoio. Usare solo liquido
prescritto nel capitolo
“Rifornimenti”.
Marmitta catalitica
Non sostare su superfici
infiammabili. Consultare il
capitolo: “Salvaguardia dei
dispositivi che riducono le
emissioni”.
SIMBOLI DI AVVERTENZA
Motore
Usare solo lubrificante
prescritto nel capitolo
“Rifornimenti”.
Vettura a benzina
ecologica
Usare solo benzina senza
piombo con numero di ot-
tano (R.O.N.) non inferiore
a 95.
Circuito freni
Non superare il livello
massimo del liquido nel ser-
batoio. Usare solo liquido
prescritto nel capitolo
“Rifornimenti”.
Tergicristallo
Usare solo liquido di tipo
prescritto nel capitolo
“Rifornimenti”.

11

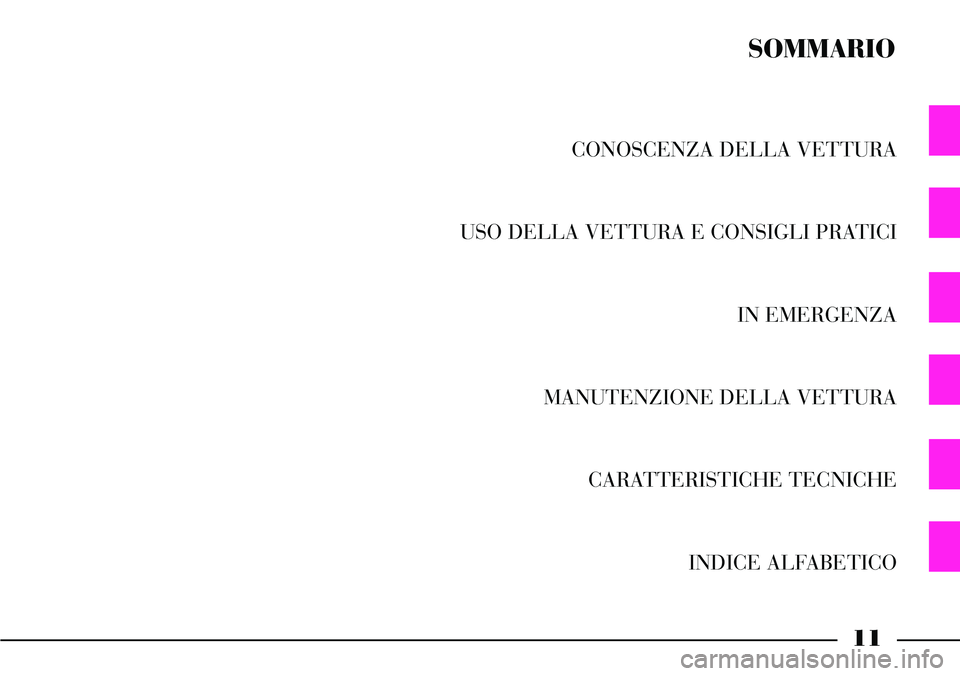

CONOSCENZA DELLA VETTURA
USO DELLA VETTURA E CONSIGLI PRATICI
IN EMERGENZA
MANUTENZIONE DELLA VETTURA
CARATTERISTICHE TECNICHE
INDICE ALFABETICO
SOMMARIO

12

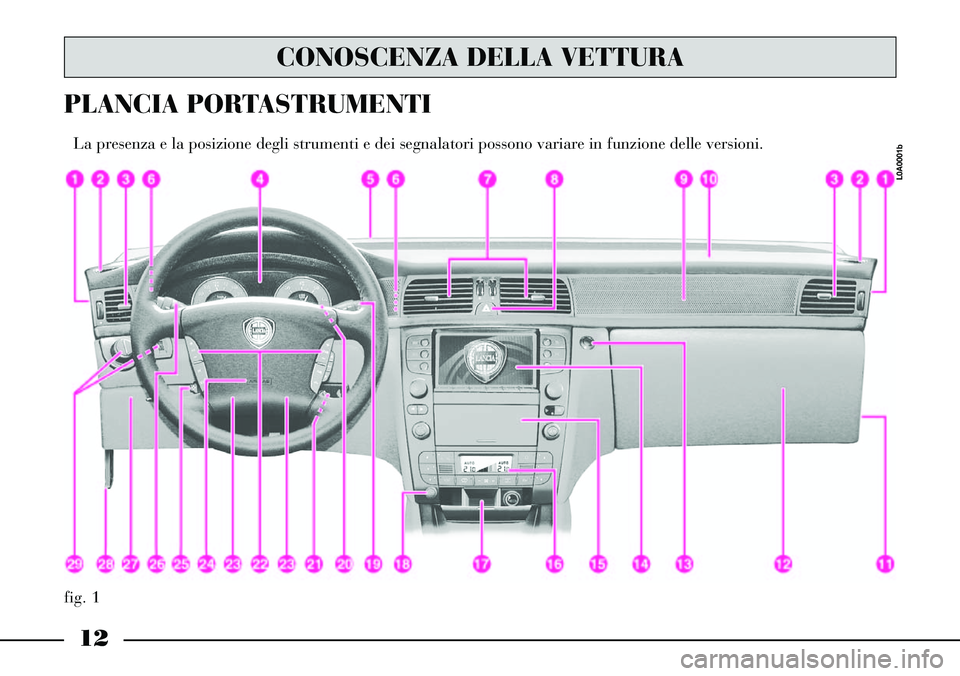

fig. 1
PLANCIA PORTASTRUMENTI
La presenza e la posizione degli strumenti e dei segnalatori possono variare in funzione delle versioni.
L0A0001b
CONOSCENZA DELLA VETTURA

13

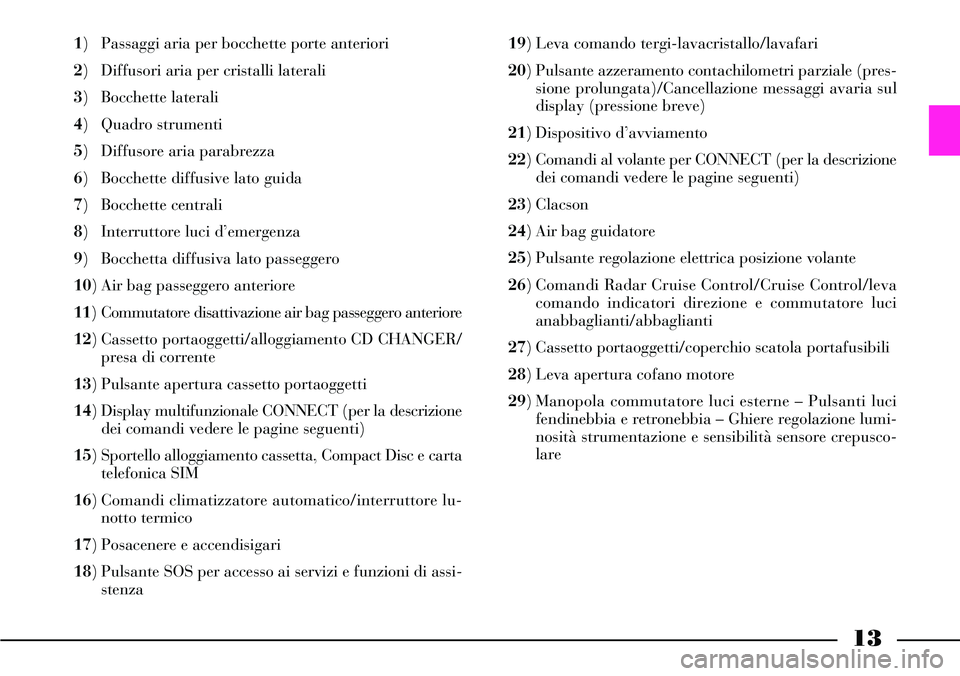

1) Passaggi aria per bocchette porte anteriori
2) Diffusori aria per cristalli laterali
3) Bocchette laterali
4) Quadro strumenti
5) Diffusore aria parabrezza
6) Bocchette diffusive lato guida
7) Bocchette centrali
8) Interruttore luci d’emergenza
9) Bocchetta diffusiva lato passeggero
10) Air bag passeggero anteriore
11) Commutatore disattivazione air bag passeggero anteriore
12) Cassetto portaoggetti/alloggiamento CD CHANGER/
presa di corrente
13) Pulsante apertura cassetto portaoggetti
14) Display multifunzionale CONNECT (per la descrizione
dei comandi vedere le pagine seguenti)
15) Sportello alloggiamento cassetta, Compact Disc e carta
telefonica SIM
16) Comandi climatizzatore automatico/interruttore lu-
notto termico
17) Posacenere e accendisigari
18) Pulsante SOS per accesso ai servizi e funzioni di assi-
stenza 19) Leva comando tergi-lavacristallo/lavafari
20) Pulsante azzeramento contachilometri parziale (pres-
sione prolungata)/Cancellazione messaggi avaria sul
display (pressione breve)
21) Dispositivo d’avviamento
22) Comandi al volante per CONNECT (per la descrizione
dei comandi vedere le pagine seguenti)
23) Clacson
24) Air bag guidatore
25) Pulsante regolazione elettrica posizione volante
26) Comandi Radar Cruise Control/Cruise Control/leva
comando indicatori direzione e commutatore luci
anabbaglianti/abbaglianti
27) Cassetto portaoggetti/coperchio scatola portafusibili
28) Leva apertura cofano motore
29) Manopola commutatore luci esterne – Pulsanti luci
fendinebbia e retronebbia – Ghiere regolazione lumi-
nosità strumentazione e sensibilità sensore crepusco-
lare

14

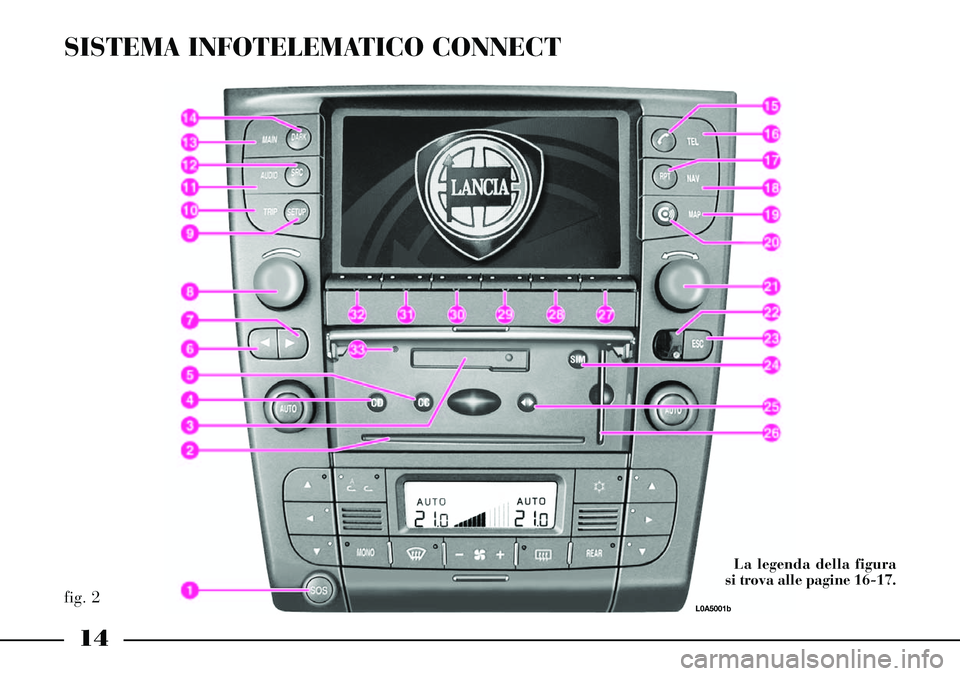

fig. 2
SISTEMA INFOTELEMATICO CONNECT
L0A5001b
La legenda della figura
si trova alle pagine 16-17.

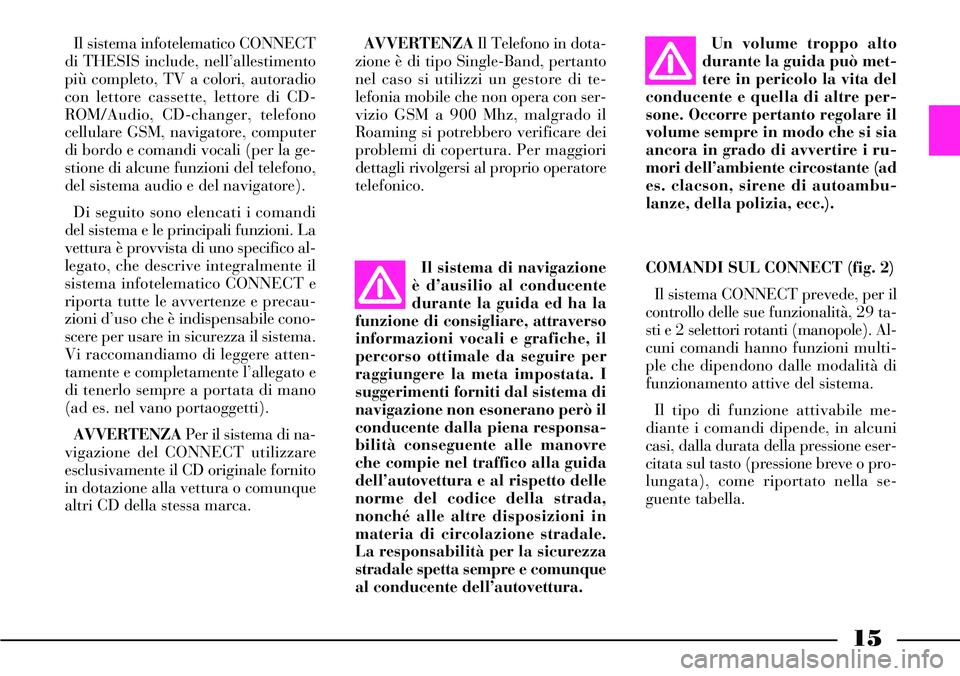

Il sistema infotelematico CONNECT
di THESIS include, nell’allestimento
più completo, TV a colori, autoradio
con lettore cassette, lettore di CD-
ROM/Audio, CD-changer, telefono
cellulare GSM, navigatore, computer
di bordo e comandi vocali (per la ge-
stione di alcune funzioni del telefono,
del sistema audio e del navigatore).
Di seguito sono elencati i comandi
del sistema e le principali funzioni. La
vettura è provvista di uno specifico al-
legato, che descrive integralmente il
sistema infotelematico CONNECT e
riporta tutte le avvertenze e precau-
zioni d’uso che è indispensabile cono-
scere per usare in sicurezza il sistema.
Vi raccomandiamo di leggere atten-
tamente e completamente l’allegato e
di tenerlo sempre a portata di mano
(ad es. nel vano portaoggetti).
AVVERTENZAPer il sistema di na-
vigazione del CONNECT utilizzare
esclusivamente il CD originale fornito
in dotazione alla vettura o comunque
altri CD della stessa marca.Un volume troppo alto
durante la guida può met-
tere in pericolo la vita del
conducente e quella di altre per-
sone. Occorre pertanto regolare il
volume sempre in modo che si sia
ancora in grado di avvertire i ru-
mori dell’ambiente circostante (ad
es. clacson, sirene di autoambu-
lanze, della polizia, ecc.).
COMANDI SUL CONNECT (fig. 2)
Il sistema CONNECT prevede, per il
controllo delle sue funzionalità, 29 ta-
sti e 2 selettori rotanti (manopole). Al-
cuni comandi hanno funzioni multi-
ple che dipendono dalle modalità di
funzionamento attive del sistema.
Il tipo di funzione attivabile me-
diante i comandi dipende, in alcuni
casi, dalla durata della pressione eser-
citata sul tasto (pressione breve o pro-
lungata), come riportato nella se-
guente tabella.
15
Il sistema di navigazione
è d’ausilio al conducente
durante la guida ed ha la
funzione di consigliare, attraverso
informazioni vocali e grafiche, il
percorso ottimale da seguire per
raggiungere la meta impostata. I
suggerimenti forniti dal sistema di
navigazione non esonerano però il
conducente dalla piena responsa-
bilità conseguente alle manovre
che compie nel traffico alla guida
dell’autovettura e al rispetto delle
norme del codice della strada,
nonché alle altre disposizioni in
materia di circolazione stradale.
La responsabilità per la sicurezza
stradale spetta sempre e comunque
al conducente dell’autovettura.
AVVERTENZAIl Telefono in dota-
zione è di tipo Single-Band, pertanto
nel caso si utilizzi un gestore di te-
lefonia mobile che non opera con ser-
vizio GSM a 900 Mhz, malgrado il
Roaming si potrebbero verificare dei
problemi di copertura. Per maggiori
dettagli rivolgersi al proprio operatore
telefonico.

16

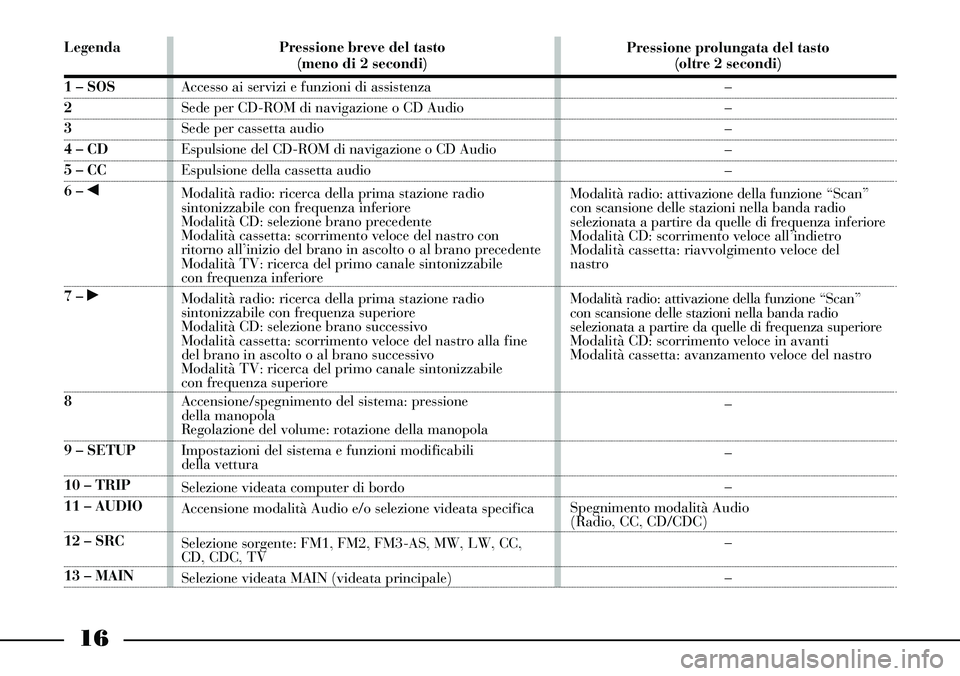

Legenda
1 – SOS
2
3
4 – CD
5 – CC
6 – ¯
7 – ˙
8
9 – SETUP
10 – TRIP
11 – AUDIO
12 – SRC
13 – MAINPressione breve del tasto
(meno di 2 secondi)
Accesso ai servizi e funzioni di assistenza
Sede per CD-ROM di navigazione o CD Audio
Sede per cassetta audio
Espulsione del CD-ROM di navigazione o CD Audio
Espulsione della cassetta audio
Modalità radio: ricerca della prima stazione radio
sintonizzabile con frequenza inferiore
Modalità CD: selezione brano precedente
Modalità cassetta: scorrimento veloce del nastro con
ritorno all’inizio del brano in ascolto o al brano precedente
Modalità TV: ricerca del primo canale sintonizzabile
con frequenza inferiore
Modalità radio: ricerca della prima stazione radio
sintonizzabile con frequenza superiore
Modalità CD: selezione brano successivo
Modalità cassetta: scorrimento veloce del nastro alla fine
del brano in ascolto o al brano successivo
Modalità TV: ricerca del primo canale sintonizzabile
con frequenza superiore
Accensione/spegnimento del sistema: pressione
della manopola
Regolazione del volume: rotazione della manopola
Impostazioni del sistema e funzioni modificabili
della vettura
Selezione videata computer di bordo
Accensione modalità Audio e/o selezione videata specifica
Selezione sorgente: FM1, FM2, FM3-AS, MW, LW, CC,
CD, CDC, TV
Selezione videata MAIN (videata principale)Pressione prolungata del tasto
(oltre 2 secondi)
–
–
–
–
–
Modalità radio: attivazione della funzione “Scan”
con scansione delle stazioni nella banda radio
selezionata a partire da quelle di frequenza inferiore
Modalità CD: scorrimento veloce all’indietro
Modalità cassetta: riavvolgimento veloce del
nastro
Modalità radio: attivazione della funzione “Scan”
con scansione delle stazioni nella banda radio
selezionata a partire da quelle di frequenza superiore
Modalità CD: scorrimento veloce in avanti
Modalità cassetta: avanzamento veloce del nastro
–
–
–
Spegnimento modalità Audio
(Radio, CC, CD/CDC)
–
–

17

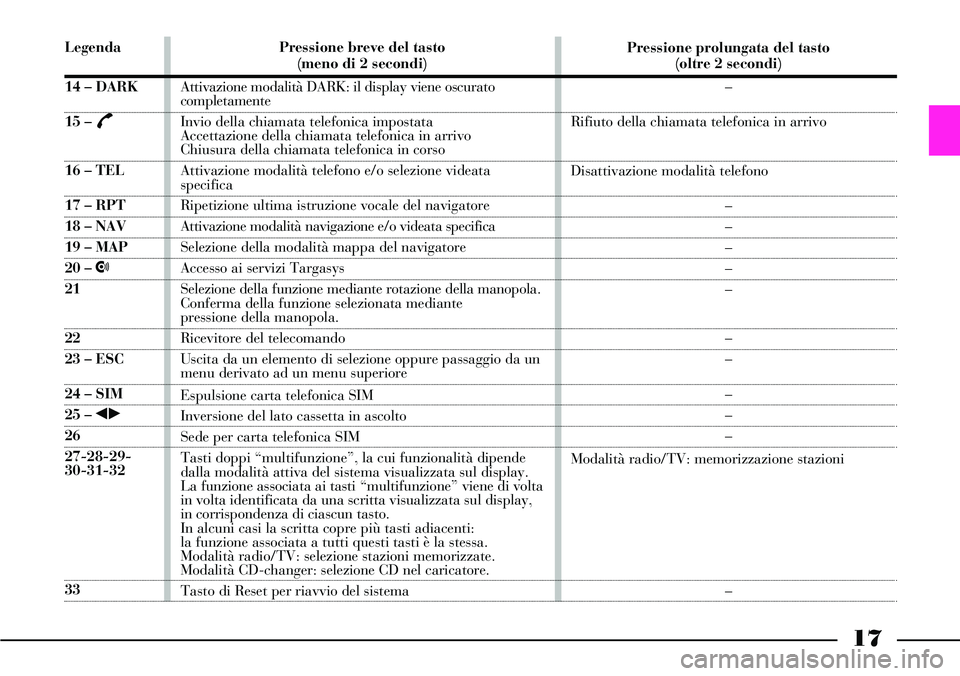

Legenda
14 – DARK
15 – £
16 – TEL
17 – RPT
18 – NAV
19 – MAP
20 – •
21
22
23 – ESC
24 – SIM
25 – ¯˙
26
27-28-29-
30-31-32
33Pressione breve del tasto
(meno di 2 secondi)
Attivazione modalità DARK: il display viene oscurato
completamente
Invio della chiamata telefonica impostata
Accettazione della chiamata telefonica in arrivo
Chiusura della chiamata telefonica in corso
Attivazione modalità telefono e/o selezione videata
specifica
Ripetizione ultima istruzione vocale del navigatore
Attivazione modalità navigazione e/o videata specifica
Selezione della modalità mappa del navigatore
Accesso ai servizi Targasys
Selezione della funzione mediante rotazione della manopola.
Conferma della funzione selezionata mediante
pressione della manopola.
Ricevitore del telecomando
Uscita da un elemento di selezione oppure passaggio da un
menu derivato ad un menu superiore
Espulsione carta telefonica SIM
Inversione del lato cassetta in ascolto
Sede per carta telefonica SIM
Tasti doppi “multifunzione”, la cui funzionalità dipende
dalla modalità attiva del sistema visualizzata sul display.
La funzione associata ai tasti “multifunzione” viene di volta
in volta identificata da una scritta visualizzata sul display,
in corrispondenza di ciascun tasto.
In alcuni casi la scritta copre più tasti adiacenti:
la funzione associata a tutti questi tasti è la stessa.
Modalità radio/TV: selezione stazioni memorizzate.
Modalità CD-changer: selezione CD nel caricatore.
Tasto di Reset per riavvio del sistemaPressione prolungata del tasto
(oltre 2 secondi)
–
Rifiuto della chiamata telefonica in arrivo
Disattivazione modalità telefono
–
–
–
–
–
–
–
–
–
–
Modalità radio/TV: memorizzazione stazioni
–

18

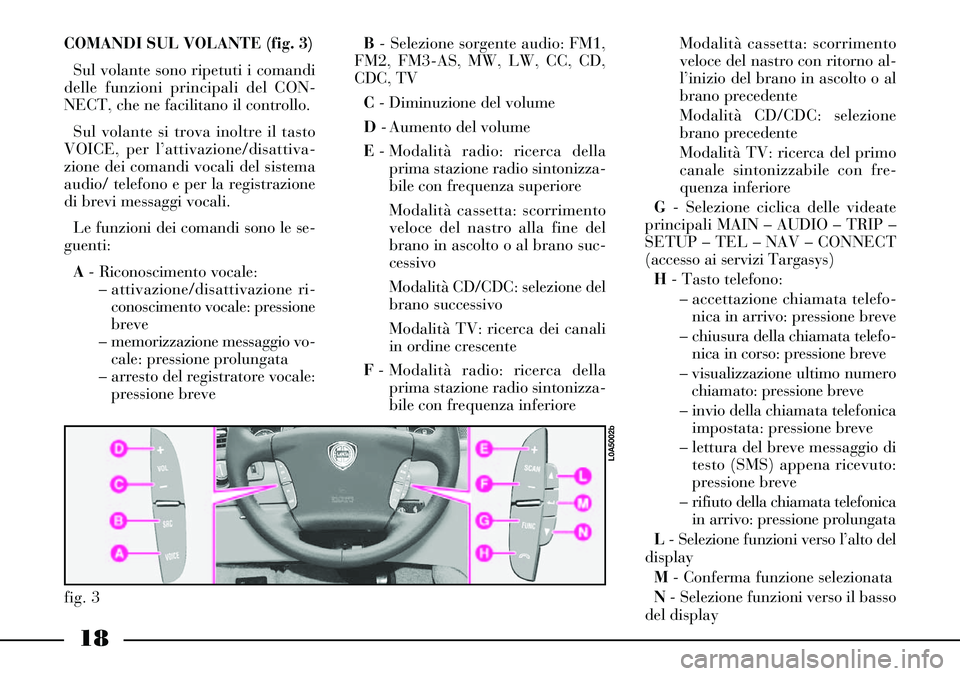

COMANDI SUL VOLANTE (fig. 3)
Sul volante sono ripetuti i comandi
delle funzioni principali del CON-
NECT, che ne facilitano il controllo.
Sul volante si trova inoltre il tasto
VOICE, per l’attivazione/disattiva-
zione dei comandi vocali del sistema
audio/ telefono e per la registrazione
di brevi messaggi vocali.
Le funzioni dei comandi sono le se-
guenti:
A- Riconoscimento vocale:
– attivazione/disattivazione ri-
conoscimento vocale: pressione
breve
– memorizzazione messaggio vo-
cale: pressione prolungata
– arresto del registratore vocale:
pressione breveB- Selezione sorgente audio: FM1,
FM2, FM3-AS, MW, LW, CC, CD,
CDC, TV
C- Diminuzione del volume
D- Aumento del volume
E- Modalità radio: ricerca della
prima stazione radio sintonizza-
bile con frequenza superiore
Modalità cassetta: scorrimento
veloce del nastro alla fine del
brano in ascolto o al brano suc-
cessivo
Modalità CD/CDC: selezione del
brano successivo
Modalità TV: ricerca dei canali
in ordine crescente
F- Modalità radio: ricerca della
prima stazione radio sintonizza-
bile con frequenza inferioreModalità cassetta: scorrimento
veloce del nastro con ritorno al-
l’inizio del brano in ascolto o al
brano precedente
Modalità CD/CDC: selezione
brano precedente
Modalità TV: ricerca del primo
canale sintonizzabile con fre-
quenza inferiore
G- Selezione ciclica delle videate
principali MAIN – AUDIO – TRIP –
SETUP – TEL – NAV – CONNECT
(accesso ai servizi Targasys)
H- Tasto telefono:
– accettazione chiamata telefo-
nica in arrivo: pressione breve
– chiusura della chiamata telefo-
nica in corso: pressione breve
– visualizzazione ultimo numero
chiamato: pressione breve
– invio della chiamata telefonica
impostata: pressione breve
– lettura del breve messaggio di
testo (SMS) appena ricevuto:
pressione breve
– rifiuto della chiamata telefonica
in arrivo: pressione prolungata
L- Selezione funzioni verso l’alto del
display
M- Conferma funzione selezionata
N- Selezione funzioni verso il basso
del display
fig. 3
L0A5002b

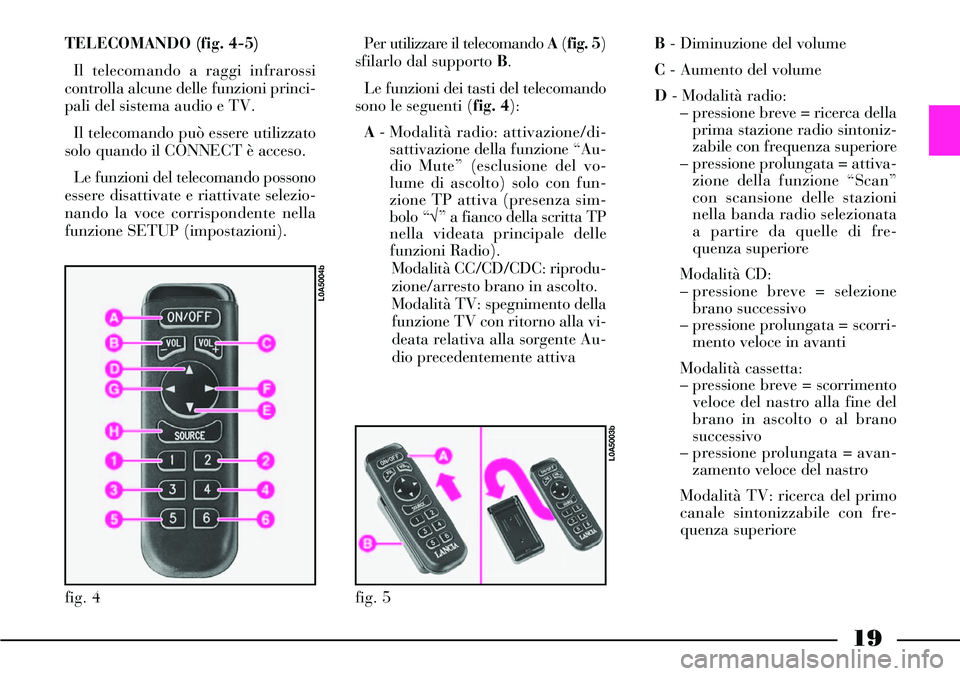

TELECOMANDO (fig. 4-5)
Il telecomando a raggi infrarossi
controlla alcune delle funzioni princi-
pali del sistema audio e TV.
Il telecomando può essere utilizzato
solo quando il CONNECT è acceso.
Le funzioni del telecomando possono
essere disattivate e riattivate selezio-
nando la voce corrispondente nella
funzione SETUP (impostazioni).Per utilizzare il telecomando A(fig. 5)
sfilarlo dal supporto B.
Le funzioni dei tasti del telecomando
sono le seguenti (fig. 4):
A- Modalità radio: attivazione/di-
sattivazione della funzione “Au-
dio Mute” (esclusione del vo-
lume di ascolto) solo con fun-
zione TP attiva (presenza sim-
bolo “√” a fianco della scritta TP
nella videata principale delle
funzioni Radio).
Modalità CC/CD/CDC: riprodu-
zione/arresto brano in ascolto.
Modalità TV: spegnimento della
funzione TV con ritorno alla vi-
deata relativa alla sorgente Au-
dio precedentemente attivaB- Diminuzione del volume
C- Aumento del volume
D- Modalità radio:
– pressione breve = ricerca della
prima stazione radio sintoniz-
zabile con frequenza superiore
– pressione prolungata = attiva-
zione della funzione “Scan”
con scansione delle stazioni
nella banda radio selezionata
a partire da quelle di fre-
quenza superiore
Modalità CD:
– pressione breve = selezione
brano successivo
– pressione prolungata = scorri-
mento veloce in avanti
Modalità cassetta:
– pressione breve = scorrimento
veloce del nastro alla fine del
brano in ascolto o al brano
successivo
– pressione prolungata = avan-
zamento veloce del nastro
Modalità TV: ricerca del primo
canale sintonizzabile con fre-
quenza superiore
19
fig. 5
L0A5003b
fig. 4
L0A5004b
