ABS Lancia Voyager 2012 Instrukcja obsługi (in Polish)

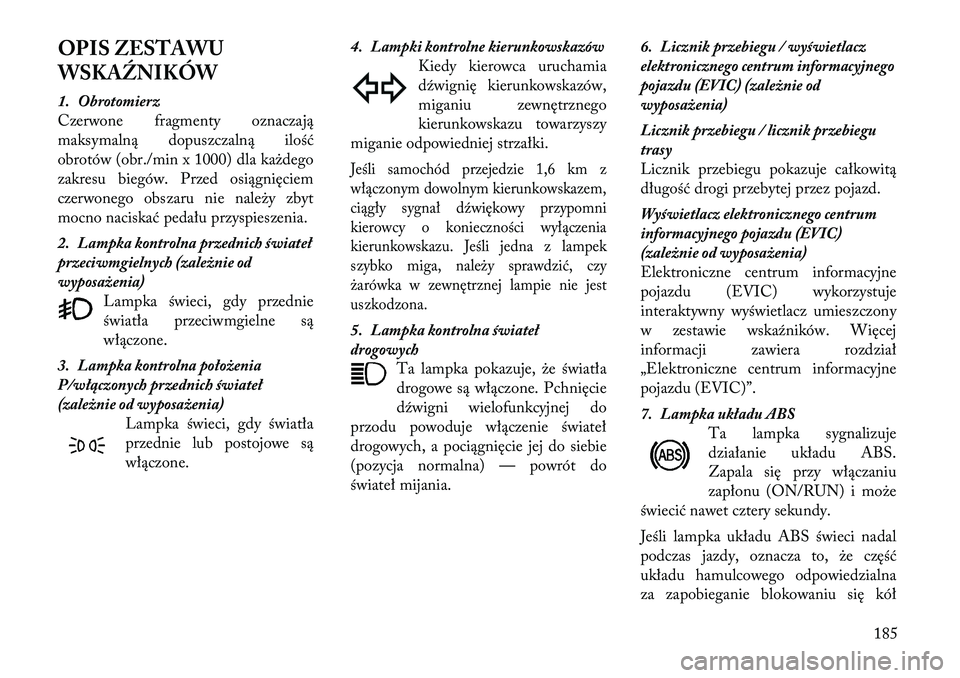

OPIS ZESTAWU
WSKAŹNIKÓW
1. Obrotomierz
Czerwone fragmenty oznaczają
maksymalną dopuszczalną ilość
obrotów (obr./min x 1000) dla każdego
zakresu biegów. Przed osiągnięciem
czerwonego obszaru nie należy zbyt
mocno naciskać pedału przyspieszenia.
2. Lampka kontrolna przednich świateł
przeciwmgielnych (zależnie od
wyposażenia)Lampka świeci, gdy przednie
światła przeciwmgielne są
włączone.
3. Lampka kontrolna położenia
P/włączonych przednich świateł
(zależnie od wyposażenia) Lampka świeci, gdy światła
przednie lub postojowe są
włączone. 4. Lampki kontrolne kierunkowskazów
Kiedy kierowca uruchamia
dźwignię kierunkowskazów,
miganiu zewnętrznego
kierunkowskazu towarzyszy
miganie odpowiedniej strzałki.
Jeśli samochód przejedzie 1,6 km z
włączonym dowolnym kierunkowskazem,
ciągły sygnał dźwiękowy przypomni
kierowcy o konieczności wyłączenia
kierunkowskazu. Jeśli jedna z lampek
szybko miga, należy sprawdzić, czy
żarówka w zewnętrznej lampie nie jest
uszkodzona.5. Lampka kontrolna światełdrogowych Ta lampka pokazuje, że światła
drogowe są włączone. Pchnięcie
dźwigni wielofunkcyjnej do
przodu powoduje włączenie świateł
drogowych, a pociągnięcie jej do siebie
(pozycja normalna) — powrót do
świateł mijania. 6. Licznik przebiegu / wyświetlacz
elektronicznego centrum informacyjnego
pojazdu (EVIC) (zależnie od
wyposażenia)
Licznik przebiegu / licznik przebiegu
trasy
Licznik przebiegu pokazuje całkowitą
długość drogi przebytej przez pojazd.
Wyświetlacz elektronicznego centrum
informacyjnego pojazdu (EVIC)
(zależnie od wyposażenia)
Elektroniczne centrum informacyjne
pojazdu (EVIC) wykorzystuje
interaktywny wyświetlacz umieszczony
w zestawie wskaźników. Więcej
informacji zawiera rozdział
„Elektroniczne centrum informacyjne
pojazdu (EVIC)”.
7. Lampka układu ABS
Ta lampka sygnalizuje
działanie układu ABS.
Zapala się przy włączaniu
zapłonu (ON/RUN) i może
świecić nawet cztery sekundy.
Jeśli lampka układu ABS świeci nadal
podczas jazdy, oznacza to, że część
układu hamulcowego odpowiedzialna
za zapobieganie blokowaniu się kół
185

podczas hamowania nie funkcjonuje i
wymagana jest naprawa. Natomiast
konwencjonalny układ hamulcowy
działa normalnie, jeśli lampka
ostrzegawcza hamulców (BRAKE) nie
świeci.
Jeśli lampka ABS świeci, należy jak
najszybciej naprawić układ hamulcowy,
aby przywrócić korzyści ze stosowania
hamulców z urządzeniem
przeciwblokującym. Jeśli lampka ABS
nie zapala się przy włączaniu zapłonu
(ON/RUN), należy zlecić jej
sprawdzenie u autoryzowanego dealera.

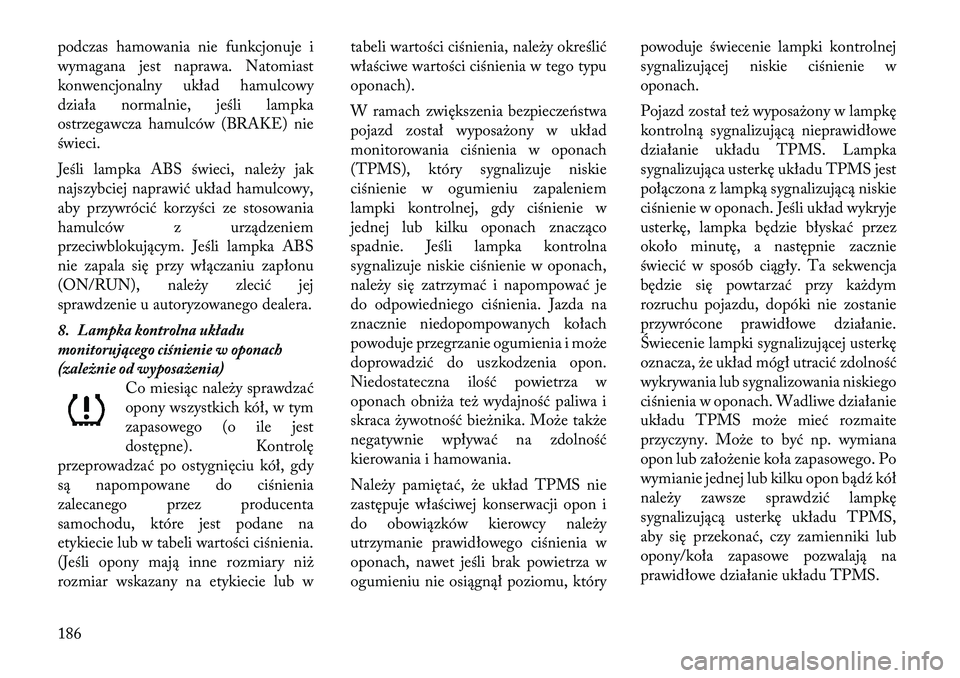

8. Lampka kontrolna układu
monitorującego ciśnienie w oponach
(zależnie od wyposażenia)Co miesiąc należy sprawdzać
opony wszystkich kół, w tym
zapasowego (o ile jest
dostępne). Kontrolę
przeprowadzać po ostygnięciu kół, gdy
są napompowane do ciśnienia
zalecanego przez producenta
samochodu, które jest podane na
etykiecie lub w tabeli wartości ciśnienia.
(Jeśli opony mają inne rozmiary niż
rozmiar wskazany na etykiecie lub w tabeli wartości ciśnienia, należy określić
właściwe wartości ciśnienia w tego typu
oponach).
W ramach zwiększenia bezpieczeństwa
pojazd został wyposażony w układ
monitorowania ciśnienia w oponach
(TPMS), który sygnalizuje niskie
ciśnienie w ogumieniu zapaleniem
lampki kontrolnej, gdy ciśnienie w
jednej lub kilku oponach znacząco
spadnie. Jeśli lampka kontrolna
sygnalizuje niskie ciśnienie w oponach,
należy się zatrzymać i napompować je
do odpowiedniego ciśnienia. Jazda na
znacznie niedopompowanych kołach
powoduje przegrzanie ogumienia i może
doprowadzić do uszkodzenia opon.
Niedostateczna ilość powietrza w
oponach obniża też wydajność paliwa i
skraca żywotność bieżnika. Może także
negatywnie wpływać na zdolność
kierowania i hamowania.
Należy pamiętać, że układ TPMS nie
zastępuje właściwej konserwacji opon i
do obowiązków kierowcy należy
utrzymanie prawidłowego ciśnienia w
oponach, nawet jeśli brak powietrza w
ogumieniu nie osiągnął poziomu, którypowoduje świecenie lampki kontrolnej
sygnalizującej niskie ciśnienie w
oponach.
Pojazd został też wyposażony w lampkę
kontrolną sygnalizującą nieprawidłowe
działanie układu TPMS. Lampka
sygnalizująca usterkę układu TPMS jest
połączona z lampką sygnalizującą niskie
ciśnienie w oponach. Jeśli układ wykryje
usterkę, lampka będzie błyskać przez
około minutę, a następnie zacznie
świecić w sposób ciągły. Ta sekwencja
będzie się powtarzać przy każdym
rozruchu pojazdu, dopóki nie zostanie
przywrócone prawidłowe działanie.
Świecenie lampki sygnalizującej usterkę
oznacza, że układ mógł utracić zdolność
wykrywania lub sygnalizowania niskiego
ciśnienia w oponach. Wadliwe działanie
układu TPMS może mieć rozmaite
przyczyny. Może to być np. wymiana
opon lub założenie koła zapasowego. Po
wymianie jednej lub kilku opon bądź kół
należy zawsze sprawdzić lampkę
sygnalizującą usterkę układu TPMS,
aby się przekonać, czy zamienniki lub
opony/koła zapasowe pozwalają na
prawidłowe działanie układu TPMS.186

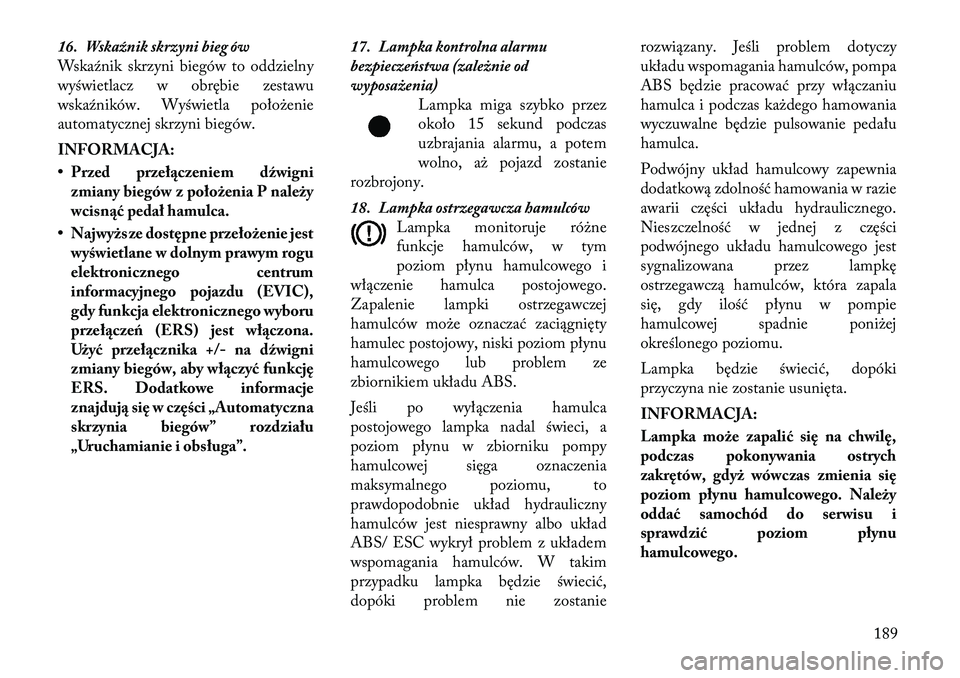

16. Wskaźnik skrzyni bieg ów
Wskaźnik skrzyni biegów to oddzielny
wyświetlacz w obrębie zestawu
wskaźników. Wyświetla położenie
automatycznej skrzyni biegów.
INFORMACJA:
• Przed przełączeniem dźwignizmiany biegów z położenia P należy
wcisnąć pedał hamulca.
• Najwyżs ze dostępne przełożenie jest wyświetlane w dolnym prawym rogu
elektronicznego centrum
informacyjnego pojazdu (EVIC),
gdy funkcja elektronicznego wyboru
przełączeń (ERS) jest włączona.
Użyć przełącznika +/- na dźwigni
zmiany biegów, aby włączyć funkcję
ERS. Dodatkowe informacje
znajdują się w części „Automatyczna
skrzynia biegów” rozdziału
„Uruchamianie i obsługa”. 17. Lampka kontrolna alarmu
bezpieczeństwa (zależnie od
wyposażenia)
Lampka miga szybko przez
około 15 sekund podczas
uzbrajania alarmu, a potem
wolno, aż pojazd zostanie
rozbrojony.
18. Lampka ostrzegawcza hamulców Lampka monitoruje różne
funkcje hamulców, w tym
poziom płynu hamulcowego i
włączenie hamulca postojowego.
Zapalenie lampki ostrzegawczej
hamulców może oznaczać zaciągnięty
hamulec postojowy, niski poziom płynu
hamulcowego lub problem ze
zbiornikiem układu ABS.
Jeśli po wyłączenia hamulca
postojowego lampka nadal świeci, a
poziom płynu w zbiorniku pompy
hamulcowej sięga oznaczenia
maksymalnego poziomu, to
prawdopodobnie układ hydrauliczny
hamulców jest niesprawny albo układ
ABS/ ESC wykrył problem z układem
wspomagania hamulców. W takim
przypadku lampka będzie świecić,
dopóki problem nie zostanie rozwiązany. Jeśli problem dotyczy
układu wspomagania hamulców, pompa
ABS będzie pracować przy włączaniu
hamulca i podczas każdego hamowania
wyczuwalne będzie pulsowanie pedałuhamulca.
Podwójny układ hamulcowy zapewnia
dodatkową zdolność hamowania w razie
awarii części układu hydraulicznego.
Nieszczelność w jednej z części
podwójnego układu hamulcowego jest
sygnalizowana przez lampkę
ostrzegawczą hamulców, która zapala
się, gdy ilość płynu w pompie
hamulcowej spadnie poniżej
określonego poziomu.
Lampka będzie świecić, dopóki
przyczyna nie zostanie usunięta.
INFORMACJA:
Lampka może zapalić się na chwilę,
podczas pokonywania ostrych
zakrętów, gdyż wówczas zmienia się
poziom płynu hamulcowego. Należy
oddać samochód do serwisu i
sprawdzić poziom płynu
hamulcowego.
189

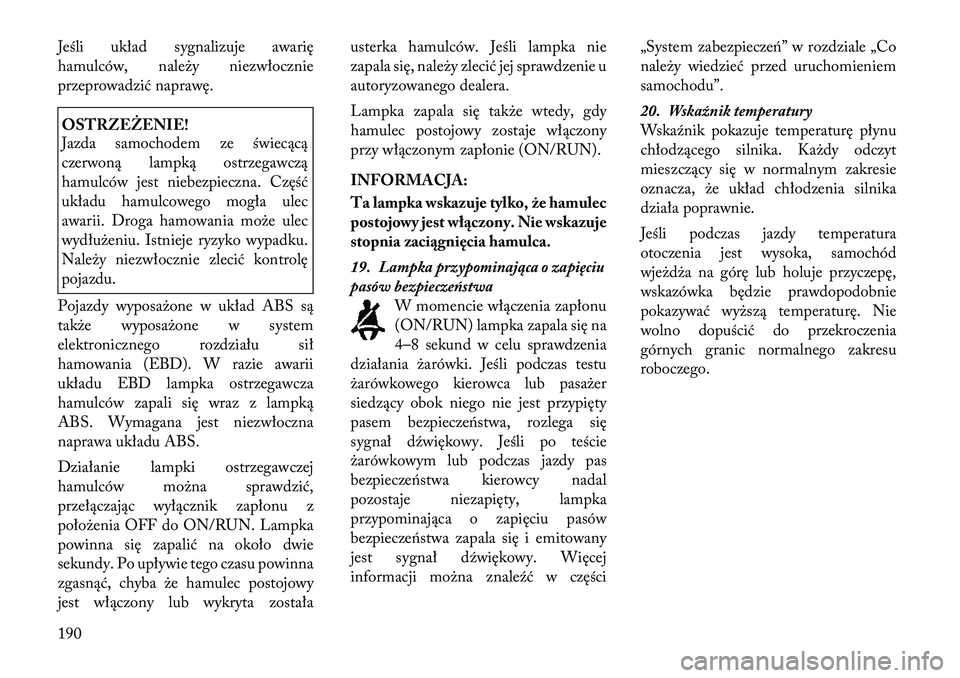

Jeśli układ sygnalizuje awarię
hamulców, należy niezwłocznie
przeprowadzić naprawę.OSTRZEŻENIE!
Jazda samochodem ze świecącą
czerwoną lampką ostrzegawczą
hamulców jest niebezpieczna. Część
układu hamulcowego mogła ulec
awarii. Droga hamowania może ulec
wydłużeniu. Istnieje ryzyko wypadku.
Należy niezwłocznie zlecić kontrolę
pojazdu.
Pojazdy wyposażone w układ ABS są
także wyposażone w system
elektronicznego rozdziału sił
hamowania (EBD). W razie awarii
układu EBD lampka ostrzegawcza
hamulców zapali się wraz z lampką
ABS. Wymagana jest niezwłoczna
naprawa układu ABS.
Działanie lampki ostrzegawczej
hamulców można sprawdzić,
przełączając wyłącznik zapłonu z
położenia OFF do ON/RUN. Lampka
powinna się zapalić na około dwie
sekundy. Po upływie tego czasu powinna
zgasnąć, chyba że hamulec postojowy
jest włączony lub wykryta została usterka hamulców. Jeśli lampka nie
zapala się, należy zlecić jej sprawdzenie u
autoryzowanego dealera.
Lampka zapala się także wtedy, gdy
hamulec postojowy zostaje włączony
przy włączonym zapłonie (ON/RUN).
INFORMACJA:
Ta lampka wskazuje tylko, że hamulec
postojowy jest włączony. Nie wskazuje
stopnia zaciągnięcia hamulca.
19. Lampka przypominająca o zapięciu
pasów bezpieczeństwa
W momencie włączenia zapłonu
(ON/RUN) lampka zapala się na
4–8 sekund w celu sprawdzenia
działania żarówki. Jeśli podczas testu
żarówkowego kierowca lub pasażer
siedzący obok niego nie jest przypięty
pasem bezpieczeństwa, rozlega się
sygnał dźwiękowy. Jeśli po teście
żarówkowym lub podczas jazdy pas
bezpieczeństwa kierowcy nadal
pozostaje niezapięty, lampka
przypominająca o zapięciu pasów
bezpieczeństwa zapala się i emitowany
jest sygnał dźwiękowy. Więcej
informacji można znaleźć w części „System zabezpieczeń” w rozdziale „Co
należy wiedzieć przed uruchomieniemsamochodu”.
20. Wskaźnik temperatury
Wskaźnik pokazuje temperaturę płynu
chłodzącego silnika. Każdy odczyt
mieszczący się w normalnym zakresie
oznacza, że układ chłodzenia silnika
działa poprawnie.
Jeśli podczas jazdy temperatura
otoczenia jest wysoka, samochód
wjeżdża na górę lub holuje przyczepę,
wskazówka będzie prawdopodobnie
pokazywać wyższą temperaturę. Nie
wolno dopuścić do przekroczenia
górnych granic normalnego zakresu
roboczego.190

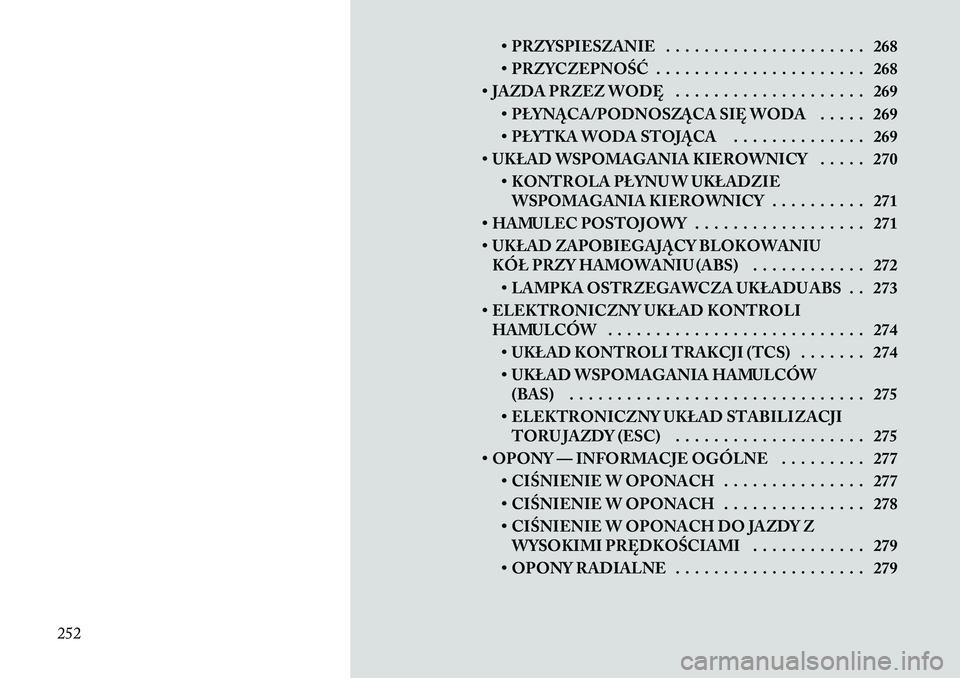

• PRZYSPIESZANIE . . . . . . . . . . . . . . . . . . . . . 268
• PRZYCZEPNOŚĆ . . . . . . . . . . . . . . . . . . . . . . 268
• JAZDA PRZEZ WODĘ . . . . . . . . . . . . . . . . . . . . 269 • PŁYNĄCA/PODNOSZĄCA SIĘ WODA . . . . . 269
• PŁYTKA WODA STOJĄCA . . . . . . . . . . . . . . 269
• UKŁAD WSPOMAGANIA KIEROWNICY . . . . . 270 • KONTROLA PŁYNU W UKŁADZIEWSPOMAGANIA KIEROWNICY . . . . . . . . . . 271
• HAMULEC POSTOJOWY . . . . . . . . . . . . . . . . . . 271
• UKŁAD ZAPOBIEGAJĄCY BLOKOWANIU KÓŁ PRZY HAMOWANIU (ABS) . . . . . . . . . . . . 272
• LAMPKA OSTRZEGAWCZA UKŁADU ABS . . 273
• ELEKTRONICZNY UKŁAD KONTROLI HAMULCÓW . . . . . . . . . . . . . . . . . . . . . . . . . . . 274
• UKŁAD KONTROLI TRAKCJI (TCS) . . . . . . . 274
• UKŁAD WSPOMAGANIA HAMULCÓW (BAS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275
• ELEKTRONICZNY UKŁAD STABILIZACJI TORU JAZDY (ESC) . . . . . . . . . . . . . . . . . . . . 275
• OPONY — INFORMACJE OGÓLNE . . . . . . . . . 277 • CIŚNIENIE W OPONACH . . . . . . . . . . . . . . . 277
• CIŚNIENIE W OPONACH . . . . . . . . . . . . . . . 278
• CIŚNIENIE W OPONACH DO JAZDY ZWYSOKIMI PRĘDKOŚCIAMI . . . . . . . . . . . . 279
• OPONY RADIALNE . . . . . . . . . . . . . . . . . . . . 279
252

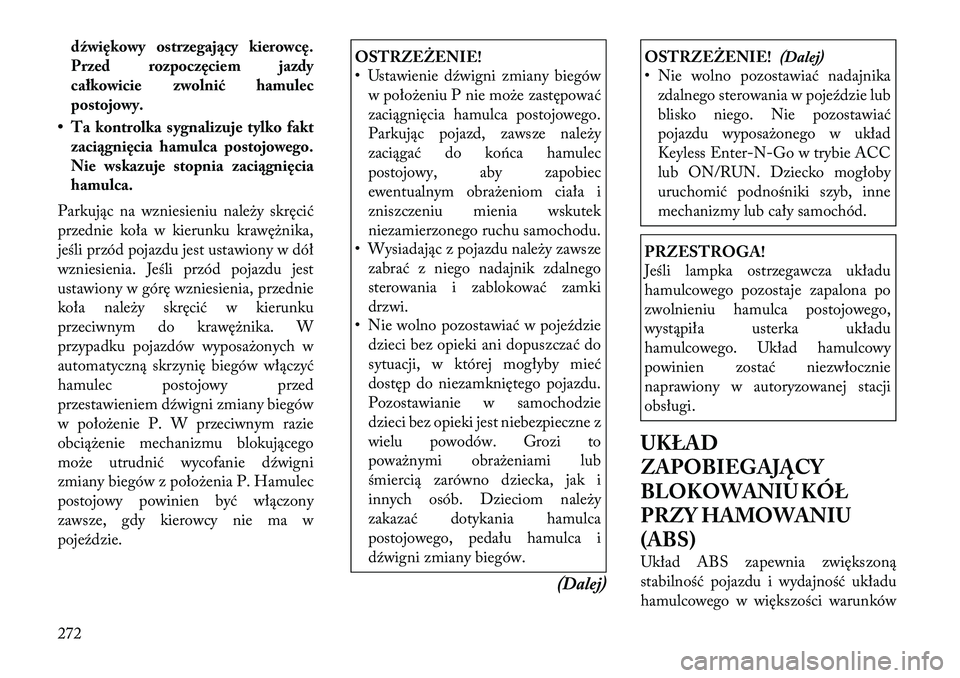

dźwiękowy ostrzegający kierowcę.
Przed rozpoczęciem jazdy
całkowicie zwolnić hamulec
postojowy.
• Ta kontrolka sygnalizuje tylko fakt zaciągnięcia hamulca postojowego.
Nie wskazuje stopnia zaciągnięciahamulca.
Parkując na wzniesieniu należy skręcić
przednie koła w kierunku krawężnika,
jeśli przód pojazdu jest ustawiony w dół
wzniesienia. Jeśli przód pojazdu jest
ustawiony w górę wzniesienia, przednie
koła należy skręcić w kierunku
przeciwnym do krawężnika. W
przypadku pojazdów wyposażonych w
automatyczną skrzynię biegów włączyć
hamulec postojowy przed
przestawieniem dźwigni zmiany biegów
w położenie P. W przeciwnym razie
obciążenie mechanizmu blokującego
może utrudnić wycofanie dźwigni
zmiany biegów z położenia P. Hamulec
postojowy powinien być włączony
zawsze, gdy kierowcy nie ma w
pojeździe.
OSTRZEŻENIE!
• Ustawienie dźwigni zmiany biegów w położeniu P nie może zastępować
zaciągnięcia hamulca postojowego.
Parkując pojazd, zawsze należy
zaciągać do końca hamulec
postojowy, aby zapobiec
ewentualnym obrażeniom ciała i
zniszczeniu mienia wskutek
niezamierzonego ruchu samochodu.
• Wysiadając z pojazdu należy zawsze
zabrać z niego nadajnik zdalnego
sterowania i zablokować zamki
drzwi.
• Nie wolno pozostawiać w pojeździe
dzieci bez opieki ani dopuszczać do
sytuacji, w której mogłyby mieć
dostęp do niezamkniętego pojazdu.
Pozostawianie w samochodzie
dzieci bez opieki jest niebezpieczne z
wielu powodów. Grozi to
poważnymi obrażeniami lub
śmiercią zarówno dziecka, jak i
innych osób. Dzieciom należy
zakazać dotykania hamulca
postojowego, pedału hamulca i
dźwigni zmiany biegów.
(Dalej)
OSTRZEŻENIE!(Dalej)
• Nie wolno pozostawiać nadajnika
zdalnego sterowania w pojeździe lub
blisko niego. Nie pozostawiać
pojazdu wyposażonego w układ
Keyless Enter -N-Go w trybie ACC
lub ON/RUN. Dziecko mogłobyuru chomić podnośniki szyb, inne
mechanizmy lub cały samochód.PRZESTROGA!
Jeśli lampka ostrzegawcza układu
hamulcowego pozostaje zapalona po
zwolnieniu hamulca postojowego,
wystąpiła usterka układu
hamulcowego. Układ hamulcowy
powinien zostać niezwłocznie
naprawiony w autoryzowanej stacji
obsługi.
UKŁAD
ZAPOBIEGAJĄCY
BLOKOWANIU KÓŁ
PRZY HAMOWANIU(ABS)
Układ ABS zapewnia zwiększoną
stabilność pojazdu i wydajność układu
hamulcowego w większości warunków
272

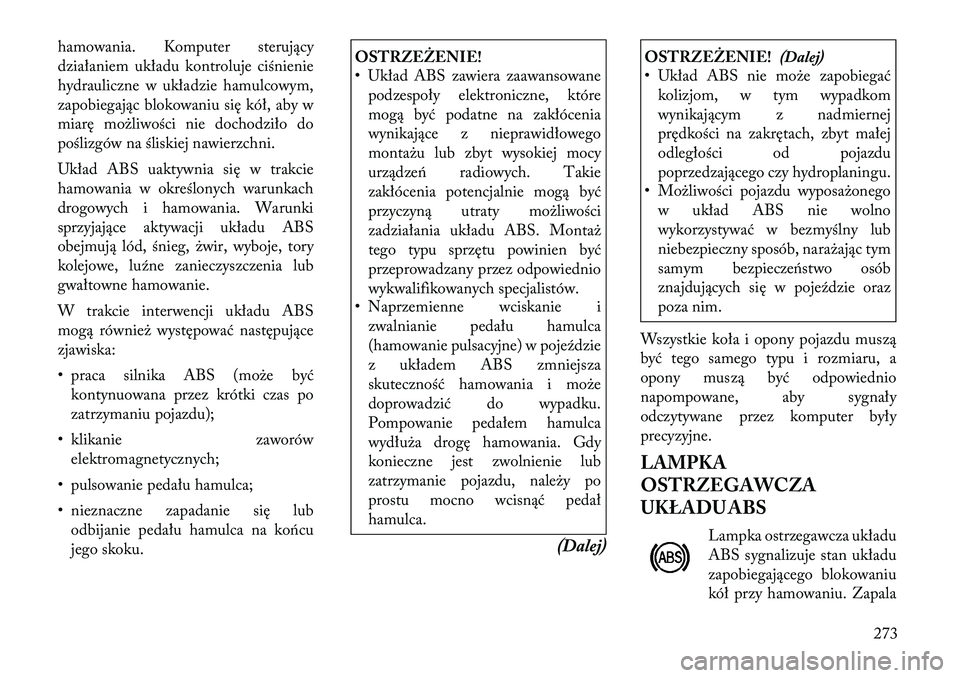

hamowania. Komputer sterujący
działaniem układu kontroluje ciśnienie
hydrauliczne w układzie hamulcowym,
zapobiegając blokowaniu się kół, aby w
miarę możliwości nie dochodziło do
poślizgów na śliskiej nawierzchni.
Układ ABS uaktywnia się w trakcie
hamowania w określonych warunkach
drogowych i hamowania. Warunki
sprzyjające aktywacji układu ABS
obejmują lód, śnieg, żwir, wyboje, tory
kolejowe, luźne zanieczyszczenia lub
gwałtowne hamowanie.
W trakcie interwencji układu ABS
mogą również występować następujące
zjawiska:
• praca silnika ABS (może byćkontynuowana przez krótki czas po
zatrzymaniu pojazdu);
• klikanie zaworów elektromagnetycznych;
• pulsowanie pedału hamulca;
• nieznaczne zapadanie się lub odbijanie pedału hamulca na końcu
jego skoku.
OSTRZEŻENIE!
• Układ ABS zawiera zaawansowanepodzespoły elektroniczne, które
mogą być podatne na zakłócenia
wynikające z nieprawidłowego
montażu lub zbyt wysokiej mocy
urządzeń radiowych. Takie
zakłócenia potencjalnie mogą być
przyczyną utraty możliwości
zadziałania układu ABS. Montaż
tego typu sprzętu powinien być
przeprowadzany przez odpowiednio
wykwalifikowanych specjalistów.
• Naprzemienne wciskanie i
zwalnianie pedału hamulca
(hamowanie pulsacyjne) w pojeździe
z układem ABS zmniejsza
skuteczność hamowania i może
doprowadzić do wypadku.
Pompowanie pedałem hamulca
wydłuża drogę hamowania. Gdy
konieczne jest zwolnienie lub
zatrzymanie pojazdu, należy po
prostu mocno wcisnąć pedałhamulca.
(Dalej)
OSTRZEŻENIE!(Dalej)
• Układ ABS nie może zapobiegać
kolizjom, w tym wypadkom
wynikającym z nadmiernej
prędkości na zakrętach, zbyt małej
odległości od pojazdu
poprzedzającego czy hydroplaningu.
• Możliwości pojazdu wyposażonego
w układ ABS nie wolno
wykorzystywać w bezmyślny lub
niebezpieczny sposób, narażając tym
samym bezpieczeństwo osób
znajdujących się w pojeździe oraz
poza nim.
Wszystkie koła i opony pojazdu muszą
być tego samego typu i rozmiaru, a
opony muszą być odpowiednio
napompowane, aby sygnały
odczytywane przez komputer były
precyzyjne.
LAMPKA
OSTRZEGAWCZA
UKŁADU ABS Lampka ostrzegawcza układu
ABS sygnalizuje stan układu
zapobiegającego blokowaniu
kół przy hamowaniu. Zapala
273

się po włączeniu zapłonu i może
pozostać włączona do czterech sekund.
Jeśli lampka ostrzegawcza układu ABS
pozostaje włączona lub zapala się
podczas jazdy, oznacza to, że część
układu hamulcowego odpowiedzialna
za zapobieganie blokowaniu się kół
podczas hamowania nie działa
prawidłowo i wymagana jest naprawa.
Jednak konwencjonalny układ
hamulcowy będzie nadal działał
normalnie, o ile nie świeci się lampka
ostrzegawcza hamulców.
W przypadku, gdy lampka ostrzegawcza
układu ABS nie gaśnie, należy jak
najszybciej wykonać przegląd układu
hamulcowego, aby zapewnić
prawidłowe działanie układu ABS. Jeśli
lampka ABS nie zapala się po włączeniu
zapłonu, należy jak najszybciej
wymienić jej żarówkę.
W przypadku, gdy świeci się zarówno
lampka ostrzegawcza hamulców jak i
lampka ostrzegawcza układu ABS, nie
działa układ ABS i układ
elektronicznego rozdziału sił
hamowania (EBD). Wymagana jest
niezwłoczna naprawa układu ABS.Należy jak najszybciej odwiedzić
autoryzowany serwis.
ELEKTRONICZNY
UKŁAD KONTROLI
HAMULCÓW
Pojazd jest wyposażony w
zaawansowany elektroniczny układ
kontroli hamulców, na który składają się
układ kontroli trakcji (TCS), układ
wspomagania hamulców (BAS) oraz
układ stabilizacji toru jazdy (ESC).
Wymienione układy uzupełniają
działanie układu ABS poprzez
optymalizację wydajności hamulców
pojazdu podczas gwałtownego
hamowania.
UKŁAD KONTROLI
TRAKCJI (TCS)
Układ TCS monitoruje liczbę obrotów
każdego z kół napędowych. W
przypadku wykrycia poślizgu ślizgające
się koła są wyhamowywane i jest
obniżana moc silnika w celu
zapewnienia większej stabilności i
lepszego przyspieszenia. Układ TCS
działa podobnie jak mechanizm
różnicowy o ograniczonym poślizgu:
kontroluje poślizg kół na osiach
napędowych. Jeśli jedno z kół na osi
napędowej kręci się szybciej niż drugie,
układ przyhamowuje ślizgające się koło.
Pozwala to na przekazanie większego
momentu obrotowego silnika na koło,
które nie ma poślizgu. Funkcja ta
pozostaje aktywna, nawet gdy układ
ESC pracuje w trybie częściowego
wyłączenia.
Lampka sygnalizująca usterkę/działanie
układu ESC (znajdująca się w zestawie
wskaźników) zaczyna migać, gdy tylko
opony utracą przyczepność i pojazd
wpadnie w poślizg. Oznacza to, że układ
TCS jest włączony. Jeśli ta lampka miga
podczas przyspieszania, należy
zmniejszyć nacisk na pedał
przyspieszenia i wcisnąć go tylko w
minimalnym wymaganym stopniu.
Prędkość i styl jazdy należy
dostosowywać do warunków na drodze.
Ponadto nie należy wyłączać układów
ESC i TCS.
274

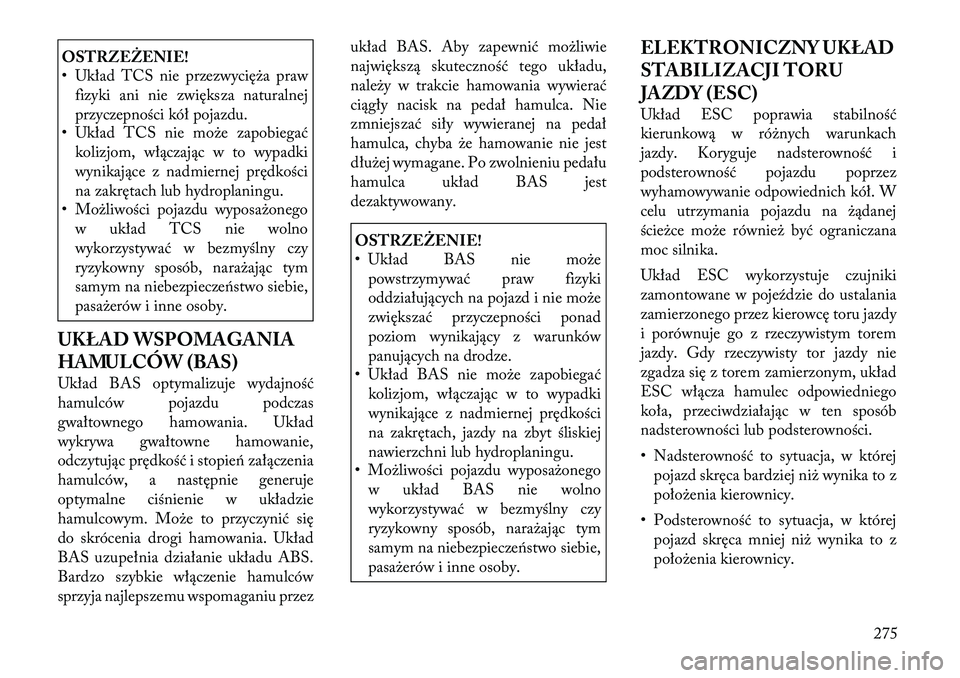

OSTRZEŻENIE!
• Układ TCS nie przezwycięża prawfizyki ani nie zwiększa naturalnej
przyczepności kół pojazdu.
• Układ TCS nie może zapobiegać
kolizjom, włączając w to wypadki
wynikające z nadmiernej prędkości
na zakrętach lub hydroplaningu.
• Możliwości pojazdu wyposażonego
w układ TCS nie wolno
wykorzystywać w bezmyślny czy
ryzykowny sposób, narażając tym
samym na niebezpieczeństwo siebie,
pasażerów i inne osoby.
UKŁAD WSPOMAGANIA
HAMULCÓW (BAS)
Układ BAS optymalizuje wydajność
hamulców pojazdu podczas
gwałtownego hamowania. Układ
wykrywa gwałtowne hamowanie,
odczytując prędkość i stopień załączenia
hamulców, a następnie generuje
optymalne ciśnienie w układzie
hamulcowym. Może to przyczynić się
do skrócenia drogi hamowania. Układ
BAS uzupełnia działanie układu ABS.
Bardzo szybkie włączenie hamulców
sprzyja najlepszemu wspomaganiu przez układ BAS. Aby zapewnić możliwie
największą skuteczność tego układu,
należy w trakcie hamowania wywierać
ciągły nacisk na pedał hamulca. Nie
zmniejszać siły wywieranej na pedał
hamulca, chyba że hamowanie nie jest
dłużej wymagane. Po zwolnieniu pedału
hamulca układ BAS jest
dezaktywowany.
OSTRZEŻENIE!
• Układ BAS nie może
powstrzymywać praw fizyki
oddziałujących na pojazd i nie może
zwiększać przyczepności ponad
poziom wynikający z warunków
panujących na drodze.
• Układ BAS nie może zapobiegać
kolizjom, włączając w to wypadki
wynikające z nadmiernej prędkości
na zakrętach, jazdy na zbyt śliskiej
nawierzchni lub hydroplaningu.
• Możliwości pojazdu wyposażonego
w układ BAS nie wolno
wykorzystywać w bezmyślny czy
ryzykowny sposób, narażając tym
samym na niebezpieczeństwo siebie,
pasażerów i inne osoby. ELEKTRONICZNY UKŁAD
STABILIZACJI TORU
JAZDY (ESC)
Układ ESC poprawia stabilność
kierunkową w różnych warunkach
jazdy. Koryguje nadsterowność i
podsterowność pojazdu poprzez
wyhamowywanie odpowiednich kół. W
celu utrzymania pojazdu na żądanej
ścieżce może również być ograniczana
moc silnika.
Układ ESC wykorzystuje czujniki
zamontowane w pojeździe do ustalania
zamierzonego przez kierowcę toru jazdy
i porównuje go z rzeczywistym torem
jazdy. Gdy rzeczywisty tor jazdy nie
zgadza się z torem zamierzonym, układ
ESC włącza hamulec odpowiedniego
koła, przeciwdziałając w ten sposób
nadsterowności lub podsterowności.
• Nadsterowność to sytuacja, w której
pojazd skręca bardziej niż wynika to z
położenia kierownicy.
• Podsterowność to sytuacja, w której pojazd skręca mniej niż wynika to z
położenia kierownicy.
275

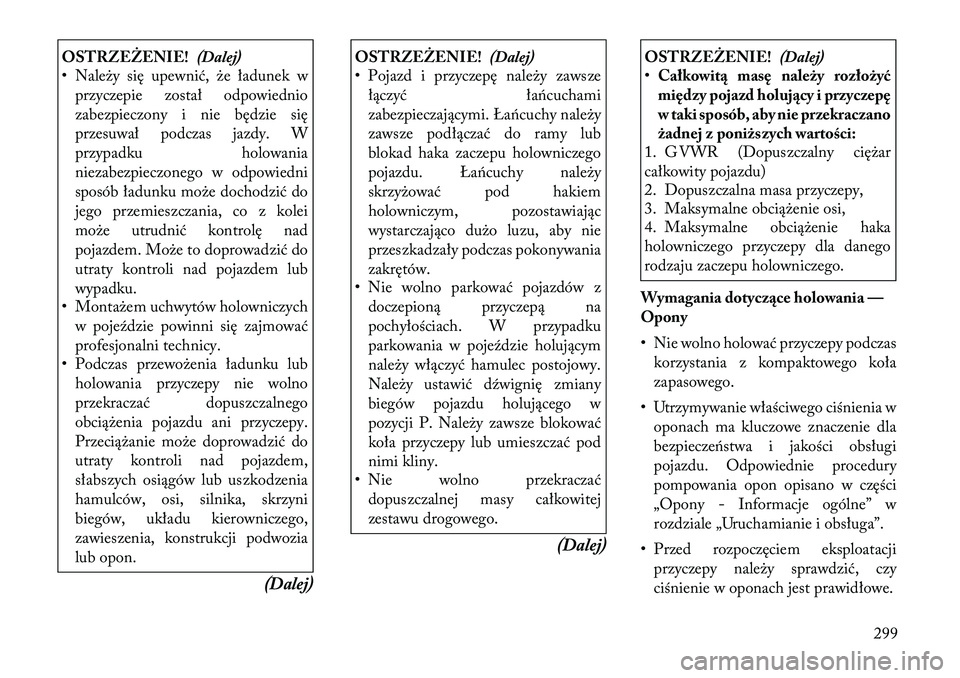

OSTRZEŻENIE!(Dalej)
• Należy się upewnić, że ładunek w
przyczepie został odpowiednio
zabezpieczony i nie będzie się
przesuwał podczas jazdy. W
przypadku holowania
niezabezpieczonego w odpowiedni
sposób ładunku może dochodzić do
jego przemieszczania, co z kolei
może utrudnić kontrolę nad
pojazdem. Może to doprowadzić do
utraty kontroli nad pojazdem lub
wypadku.
• Montażem uchwytów holowniczych
w pojeździe powinni się zajmować
profesjonalni technicy.
• Podczas przewożenia ładunku lub
holowania przyczepy nie wolno
przekraczać dopuszczalnego
obciążenia pojazdu ani przyczepy.
Przeciążanie może doprowadzić do
utraty kontroli nad pojazdem,
słabszych osiągów lub uszkodzenia
hamulców, osi, silnika, skrzyni
biegów, układu kierowniczego,
zawieszenia, konstrukcji podwozia
lub opon.
(Dalej)
OSTRZEŻENIE!(Dalej)
• Pojazd i przyczepę należy zawsze
łączyć łańcuchami
zabezpieczającymi. Łańcuchy należy
zawsze podłączać do ramy lub
blokad haka zaczepu holowniczego
pojazdu. Łańcuchy należy
skrzyżować pod hakiem
holowniczym, pozostawiając
wystarczająco dużo luzu, aby nie
przeszkadzały podczas pokonywania
zakrętów.
• Nie wolno parkować pojazdów z
doczepioną przyczepą na
pochyłościach. W przypadku
parkowania w pojeździe holującym
należy włączyć hamulec postojowy.
Należy ustawić dźwignię zmiany
biegów pojazdu holującego w
pozycji P. Należy zawsze blokować
koła przyczepy lub umieszczać pod
nimi kliny.
• Nie wolno przekraczać
dopuszczalnej masy całkowitej
zestawu drogowego.
(Dalej)
OSTRZEŻENIE!(Dalej)
• Całkowitą masę należy rozłożyć
między pojazd holujący i przyczepę
w taki sposób, aby nie przekraczano
żadnej z poniżs zych wartości:
1. G VWR (Dopuszczalny ciężar
całkowity pojazdu)
2. Dopuszczalna masa przyczepy,
3. Maksymalne obciążenie osi,
4. Maksymalne obciążenie haka
holowniczego przyczepy dla danego
rodzaju zaczepu holowniczego.
Wymagania dotyczące holowania —
Opony
• Nie wolno holować przyczepy podczas korzystania z kompaktowego koła
zapasowego.
• Utrzymywanie właściwego ciśnienia w oponach ma kluczowe znaczenie dla
bezpieczeństwa i jakości obsługi
pojazdu. Odpowiednie procedury
pompowania opon opisano w części
„Opony - Informacje ogólne” w
rozdziale „Uruchamianie i obsługa”.
• Przed rozpocz ęciem eksploatacji
przyczepy należy sprawdzić, czy
ciśnienie w oponach jest prawidłowe.
299
