WARNUNG!(Fortsetzung)
 Wenn Sie dennoch einmal mit ge- öffneter Heckklappe fahren müs­
sen, schließen Sie alle Fenster
und stellen Sie den Gebläseschal­
ter der Klimaregelung auf hohe
Drehzahl. Nicht auf Umluftbe-
trieb schalten.
RÜCKHALTESYSTEME
Zu den wichtigsten Sicherheitsein-
richtungen Ihres Fahrzeugs gehören
die Rückhaltesysteme.
 Dreipunkt-Automatikgurte für alle Sitzplätze
 Erweiterte Front-Airbags für Fah- rer und Beifahrer
 Aktive Kopfstützen (AHR) oben auf den Vordersitzen (in die Kopf-
stütze integriert)
Zusätzliche Seiten-Airbags (SABIC)
in der vorderen, der zweiten und der
dritten Sitzreihe für den Fahrer
und die Insassen auf den äußeren
Sitzplätzen
 Zusätzliche in den Sitzen einge- baute Seiten-Airbags (SAB)
 Lenksäule und Lenkrad sind energieabsorbierend
 Knieschutzpolster auf der Beifahrerseite
 Vordersitzgurte mit integrierten Gurtstraffern können den Insassen-
schutz verbessern
 Alle Gurtsysteme (ausgenommen Fahrersitz) verfügen über automa-
tisch sperrende Gurtaufroller
(ALRs), die den Gurt automatisch
auf die erforderliche Länge für die
Befestigung eines Kindersitzes oder
die Sicherung von größeren Gegen-
ständen auf dem Sitz einstellen.
Die normalen Sicherheitsgurte oder
die ISOFIX-Funktion sind auch zum
Befestigen von Kinder­Rückhaltesys­
temen geeignet, wenn Sie Kinder be-
fördern, die zum Anlegen normaler
Sicherheitsgurte noch zu klein sind.
Weitere Informationen zu ISOFIX fin-
den Sie unter „ISOFIX – Befesti-
gungssystem für Kinder­Rückhalte­
system“. HINWEIS: Die erweiterten Front-
Airbags sind mit einem mehrstufi-
gen Gasgenerator ausgestattet. So
kann der Airbag in Abhängigkeit
von verschiedenen Faktoren, wie
beispielsweise der Schwere und
Art des Aufpralls, mit unterschied-
licher Stärke aufgeblasen werden.
Bitte beachten Sie genau alle Infor-
mationen und Hinweise in diesem Ab-
schnitt. Sie erfahren, wie Sie die Si-
cherheitsgurte korrekt anlegen und
sich und Ihre Passagiere auf bestmög­
liche Weise schützen.
WARNUNG!Bei einem Unfall können Sie und Ihre
Passagiere deutlich schwerer verletzt
werden, wenn die Sicherheitsgurte
nicht korrekt oder überhaupt nicht
angelegt wurden. Es kann zu Kollisi-
onen mit Teilen im Fahrzeuginnen-
raum oder mit anderen Passagieren
kommen oder Sie können aus dem
Fahrzeug geschleudert werden. Ach-
ten Sie immer darauf, dass Sie und
Ihre Mitfahrer den Sicherheitsgurt
korrekt angelegt haben.
38

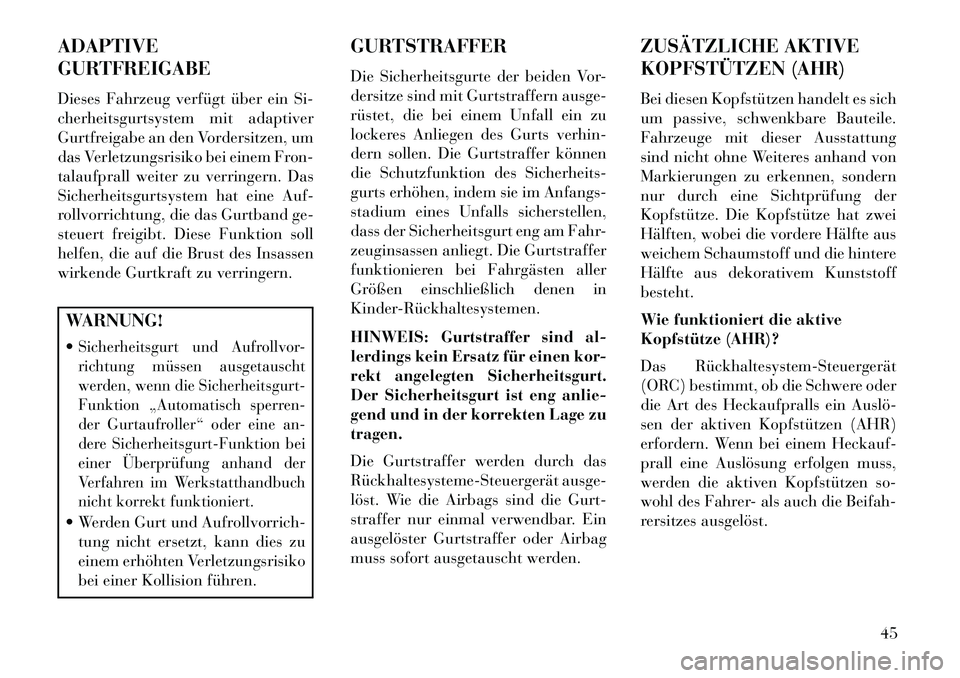

ADAPTIVE
GURTFREIGABE
Dieses Fahrzeug verfügt über ein Si-
cherheitsgurtsystem mit adaptiver
Gurtfreigabe an den Vordersitzen, um
das Verletzungsrisiko bei einem Fron-
talaufprall weiter zu verringern. Das
Sicherheitsgurtsystem hat eine Auf-
rollvorrichtung, die das Gurtband ge-
steuert freigibt. Diese Funktion soll
helfen, die auf die Brust des Insassen
wirkende Gurtkraft zu verringern.WARNUNG!
Sicherheitsgurt und Aufrollvor-
richtung müssen ausgetauscht
werden, wenn die Sicherheitsgurt-
Funktion „Automatisch sperren-
der Gurtaufroller“ oder eine an-
dere Sicherheitsgurt-Funktion bei
einer Überprüfung anhand der
Verfahren im Werkstatthandbuch
nicht korrekt funktioniert. Werden Gurt und Aufrollvorrich-tung nicht ersetzt, kann dies zu
einem erhöhten Verletzungsrisiko
bei einer Kollision führen. GURTSTRAFFER
Die Sicherheitsgurte der beiden Vor-
dersitze sind mit Gurtstraffern ausge-
rüstet, die bei einem Unfall ein zu
lockeres Anliegen des Gurts verhin-
dern sollen. Die Gurtstraffer können
die Schutzfunktion des Sicherheits-
gurts erhöhen, indem sie im Anfangs-
stadium eines Unfalls sicherstellen,
dass der Sicherheitsgurt eng am Fahr-
zeuginsassen anliegt. Die Gurtstraffer
funktionieren bei Fahrgästen aller
Größen einschließlich denen in
Kinder­Rückhaltesystemen.
HINWEIS: Gurtstraffer sind al-
lerdings kein Ersatz für einen kor-
rekt angelegten Sicherheitsgurt.
Der Sicherheitsgurt ist eng anlie-
gend und in der korrekten Lage zu
tragen.
Die Gurtstraffer werden durch das
Rückhaltesysteme­Steuergerät ausge-
löst. Wie die Airbags sind die Gurt-
straffer nur einmal verwendbar. Ein
ausgelöster Gurtstraffer oder Airbag
muss sofort ausgetauscht werden.
ZUSÄTZLICHE AKTIVE
KOPFSTÜTZEN (AHR)
Bei diesen Kopfstützen handelt es sich
um passive, schwenkbare Bauteile.
Fahrzeuge mit dieser Ausstattung
sind nicht ohne Weiteres anhand von
Markierungen zu erkennen, sondern
nur durch eine Sichtprüfung der
Kopfstütze. Die Kopfstütze hat zwei
Hälften, wobei die vordere Hälfte aus
weichem Schaumstoff und die hintere
Hälfte aus dekorativem Kunststoff
besteht.
Wie funktioniert die aktive
Kopfstütze (AHR)?
Das Rückhaltesystem­Steuergerät
(ORC) bestimmt, ob die Schwere oder
die Art des Heckaufpralls ein Auslö­
sen der aktiven Kopfstützen (AHR)
erfordern. Wenn bei einem Heckauf-
prall eine Auslösung erfolgen muss,
werden die aktiven Kopfstützen so-
wohl des Fahrer- als auch die Beifah-
rersitzes ausgelöst.
45

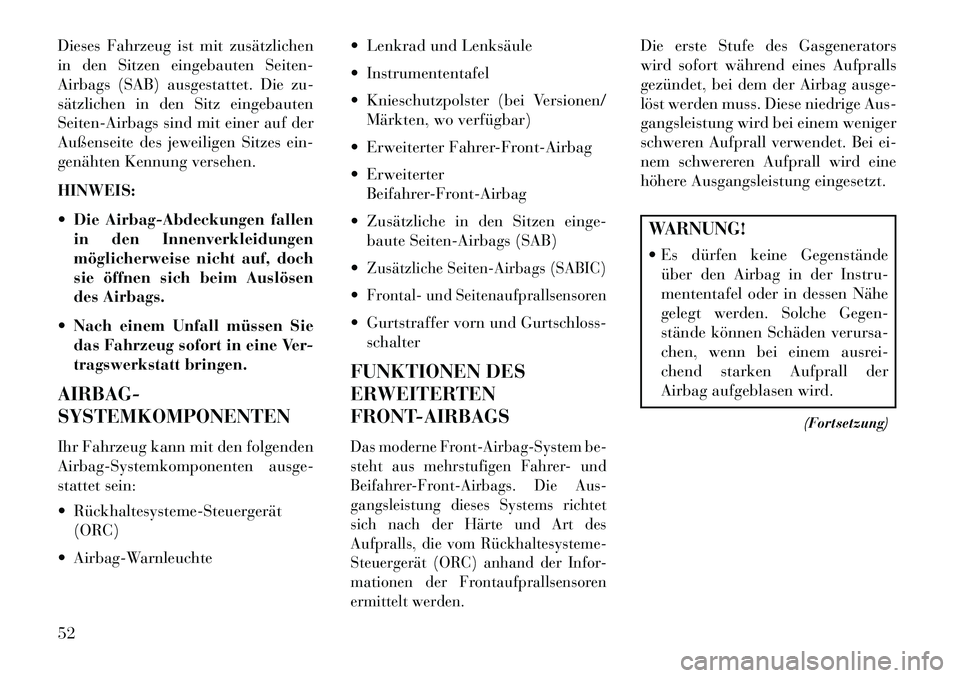

Dieses Fahrzeug ist mit zusätzlichen
in den Sitzen eingebauten Seiten-
Airbags (SAB) ausgestattet. Die zu-
sätzlichen in den Sitz eingebauten
Seiten-Airbags sind mit einer auf der
Außenseite des jeweiligen Sitzes ein-
genähten Kennung versehen.
HINWEIS:
 Die Airbag-Abdeckungen fallenin den Innenverkleidungen
möglicherweise nicht auf, doch
sie öffnen sich beim Auslösen
des Airbags.
 Nach einem Unfall müssen Sie das Fahrzeug sofort in eine Ver-
tragswerkstatt bringen.
AIRBAG-
SYSTEMKOMPONENTEN
Ihr Fahrzeug kann mit den folgenden
Airbag-Systemkomponenten ausge-
stattet sein:
 Rückhaltesysteme­Steuergerät (ORC)
 Airbag-Warnleuchte  Lenkrad und Lenksäule
 Instrumententafel
 Knieschutzpolster (bei Versionen/
Märkten, wo verfügbar)
 Erweiterter Fahrer-Front-Airbag
 Erweiterter Beifahrer-Front-Airbag
 Zusätzliche in den Sitzen einge- baute Seiten-Airbags (SAB)

Zusätzliche Seiten-Airbags (SABIC)Frontal- und Seitenaufprallsensoren Gurtstraffer vorn und Gurtschloss- schalter
FUNKTIONEN DES
ERWEITERTEN
FRONT-AIRBAGSDas moderne Front-Airbag-System be-
steht aus mehrstufigen Fahrer- und
Beifahrer-Front-Airbags. Die Aus-
gangsleistung dieses Systems richtet
sich nach der Härte und Art des
Aufpralls, die vom Rückhaltesysteme­
Steuergerät (ORC) anhand der Infor-
mationen der Frontaufprallsensoren
ermittelt werden.
Die erste Stufe des Gasgenerators
wird sofort während eines Aufpralls
gezündet, bei dem der Airbag ausge-
löst werden muss. Diese niedrige Aus-
gangsleistung wird bei einem weniger
schweren Aufprall verwendet. Bei ei-
nem schwereren Aufprall wird eine
höhere Ausgangsleistung eingesetzt.WARNUNG!
 Es dürfen keine Gegenstände über den Airbag in der Instru-
mententafel oder in dessen Nähe
gelegt werden. Solche Gegen-
stände können Schäden verursa-
chen, wenn bei einem ausrei-
chend starken Aufprall der
Airbag aufgeblasen wird.
(Fortsetzung)
52

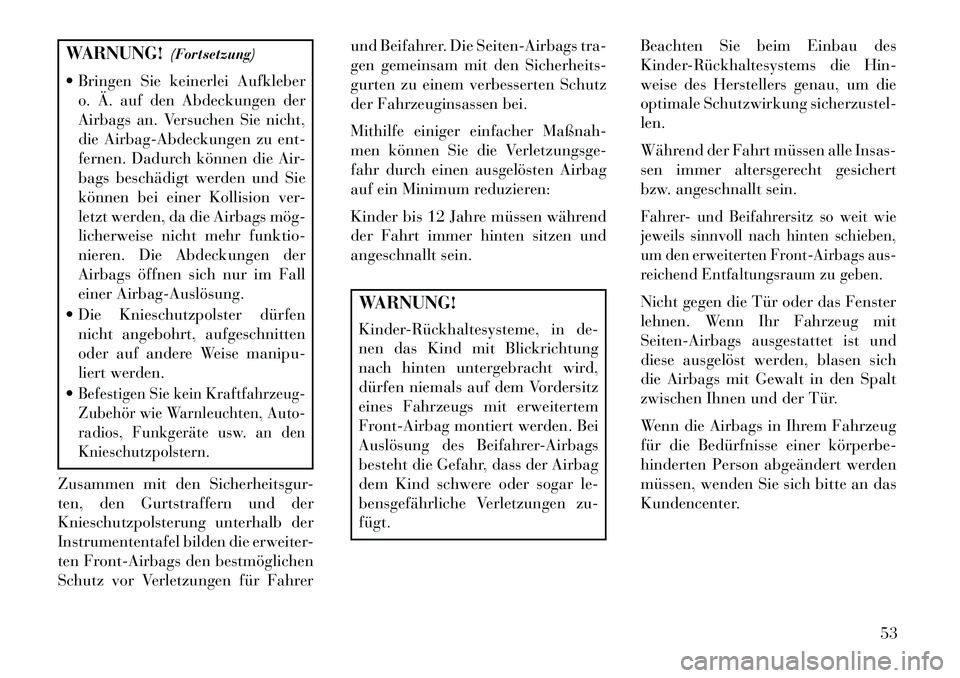

WARNUNG!(Fortsetzung)
 Bringen Sie keinerlei Aufkleber o. Ä. auf den Abdeckungen der
Airbags an. Versuchen Sie nicht,
die Airbag-Abdeckungen zu ent-
fernen. Dadurch können die Air-
bags beschädigt werden und Sie
können bei einer Kollision ver-
letzt werden, da die Airbags mög­
licherweise nicht mehr funktio-
nieren. Die Abdeckungen der
Airbags öffnen sich nur im Fall
einer Airbag­Auslösung.
 Die Knieschutzpolster dürfen nicht angebohrt, aufgeschnitten
oder auf andere Weise manipu-
liert werden.
Befestigen Sie kein Kraftfahrzeug-
Zubehör wie Warnleuchten, Auto-
radios, Funkgeräte usw. an den
Knieschutzpolstern.
Zusammen mit den Sicherheitsgur-
ten, den Gurtstraffern und der
Knieschutzpolsterung unterhalb der
Instrumententafel bilden die erweiter-
ten Front-Airbags den bestmöglichen
Schutz vor Verletzungen für Fahrer und Beifahrer. Die Seiten-Airbags tra-
gen gemeinsam mit den Sicherheits-
gurten zu einem verbesserten Schutz
der Fahrzeuginsassen bei.
Mithilfe einiger einfacher Maßnah-
men können Sie die Verletzungsge-
fahr durch einen ausgelösten Airbag
auf ein Minimum reduzieren:
Kinder bis 12 Jahre müssen während
der Fahrt immer hinten sitzen und
angeschnallt sein.
WARNUNG!
Kinder­Rückhaltesysteme, in de-
nen das Kind mit Blickrichtung
nach hinten untergebracht wird,
dürfen niemals auf dem Vordersitz
eines Fahrzeugs mit erweitertem
Front-Airbag montiert werden. Bei
Auslösung des Beifahrer-Airbags
besteht die Gefahr, dass der Airbag
dem Kind schwere oder sogar le-
bensgefährliche Verletzungen zu-
fügt.
Beachten Sie beim Einbau des
Kinder­Rückhaltesystems die Hin-
weise des Herstellers genau, um die
optimale Schutzwirkung sicherzustel-
len.
Während der Fahrt müssen alle Insas-
sen immer altersgerecht gesichert
bzw. angeschnallt sein.
Fahrer- und Beifahrersitz so weit wie
jeweils sinnvoll nach hinten schieben,
um den erweiterten Front-Airbags aus-
reichend Entfaltungsraum zu geben.Nicht gegen die Tür oder das Fenster
lehnen. Wenn Ihr Fahrzeug mit
Seiten-Airbags ausgestattet ist und
diese ausgelöst werden, blasen sich
die Airbags mit Gewalt in den Spalt
zwischen Ihnen und der Tür.
Wenn die Airbags in Ihrem Fahrzeug
für die Bedürfnisse einer körperbe­
hinderten Person abgeändert werden
müssen, wenden Sie sich bitte an das
Kundencenter.
53

 Die Airbag-Abdeckungen fallenin den Innenverkleidungen
möglicherweise nicht auf, doch
sie öffnen sich beim Auslösen
des Airbags.
 Wenn Ihr Abstand zu den SAB- und SABIC-Airbags während
der Auslösung zu klein ist,
könnten Sie sich ernsthaft ver-
letzen oder getötet werden.
Das System beinhaltet Seitenaufprall-
sensoren, die so kalibriert sind, dass
die Seiten-Airbags bei einem Aufprall
zünden, die den Schutz der Insassen
durch den Airbag erfordern.WARNUNG!
Wenn Ihr Fahrzeug mit zusätzli­
chen Seiten-Airbags ausgerüstet
ist, dürfen Gepäck oder Ladung
nicht so hoch gestapelt werden,
dass sie die Entfaltung der Seiten-
Airbags behindern. Der Bereich
der Seiten-Airbags muss frei von
allen Hindernissen bleiben.
(Fortsetzung)
WARNUNG! (Fortsetzung)
 Verwenden Sie keine zusätzlichen Sitzbezüge und legen Sie keine
Gegenstände zwischen sich und
die Seiten-Airbags. Die Entfal-
tung des Airbags kann dadurch
behindert werden und/oder die
Gegenstände können gegen Sie
gedrückt werden und schwere
Verletzungen verursachen.
Knieschutzpolster
Die Knieschutzpolster schützen die
Knie von Fahrer und Beifahrer und
sorgen dafür, dass sie sich in einer
Position befinden, in der die erweiter-
ten Front-Airbags die beste
Schutzwirkung haben.
Zusammen mit den Sicherheits-
gurten, den Gurtstraffern und der
Knieschutzpolsterung unterhalb der
Instrumententafel bilden die erweiter-
ten Front-Airbags den bestmöglichen
Schutz vor Verletzungen für Fahrer
und Beifahrer. Die Seiten-Airbags tra-
gen gemeinsam mit den Sicherheits-
gurten zu einem verbesserten Schutz
der Fahrzeuginsassen bei. Airbag-Sensoren und
Steuergeräte
Rückhaltesysteme­Steuergerät
(ORC)
Das
Rückhaltesystem­Steuergerät
(ORC) ist Teil des für dieses Fahrzeug
gesetzlich vorgeschriebenen Insassen-
Sicherheitssystems.
Das ORC bestimmt, ob ein Auslösen der
Front- und/oder Seiten-Airbags bei ei-
nem Frontal- oder Seitenaufprall erfor-
derlich ist. Auf der Basis der Signale der
Aufprallsensoren zündet ein zentrales
elektronisches Rückhaltesysteme­Steu­
ergerät (ORC) die erweiterten Front-
Airbags, SABIC-Airbags, zusätzlichen
in den Sitzen eingebauten Seiten-
Airbags und Gurtstraffer vorn nach
Bedarf, abhängig von verschiedenen
Faktoren einschließlich der Härte und
der Art des Aufpralls.Erweiterte Front-Airbags sind so aus-
gelegt, dass sie zusätzlichen Schutz
durch Ergänzen der Sicherheitsgurte
bei bestimmten Frontalaufprallsitua-
tionen bieten, abhängig von verschie-
denen Faktoren wie Härte und Art des
55

Aufpralls. Die erweiterten Front-
Airbags können bei einem Heck- oder
Seitenaufprall bzw. bei einem Über-
schlag das Verletzungsrisiko nicht
senken.
Die erweiterten Front-Airbags zün­
den nicht bei allen Frontalaufprallsi-
tuationen, einschließlich solcher, bei
denen es zu größeren Fahrzeugschä­
den kommt – zum Beispiel einige Kol-
lisionen mit Pfählen, bei Unterfahr-
unfällen mit LKWs sowie schräge
Kollisionen. Andererseits können
die erweiterten Front-Airbags bei
Kollisionen, die zwar wenig Schaden
hervorrufen, jedoch zu hohen An-
fangsbeschleunigungen führen, aus-
gelöst werden. Dies hängt von der Art
und Lage der Kollision ab.
Die Seiten-Airbags werden nicht bei
jedem Seitenaufprall ausgelöst. Das
Auslösen der Seiten-Airbags hängt
von der Schwere und Art des Auf-
pralls ab.Da die Airbag-Sensoren die Verzöge­
rung des Fahrzeugs in Bezug auf die
Zeit messen, sind die Fahrgeschwin-
digkeit und der Schaden an sich keine
guten Indikatoren dafür, ob ein Air-
bag ausgelöst werden sollte oder
nicht.
Die Sicherheitsgurte bieten bei jedem
Unfall wichtigen Schutz und halten
Sie auch in Position, also in ausrei-
chendem Abstand von einem Airbag,
der gerade aufgeblasen wird.
Das Rückhaltesysteme­Steuergerät
überprüft außerdem bei jedem Ein-
schalten der Zündung (Stellung
START oder ON/RUN) die Funkti-
onsbereitschaft der Elektronikbau-
teile des Airbag-Systems. Wenn sich
der Schlüssel in Stellung OFF bzw.
ACC befindet oder nicht im Zünd­
schloss eingesteckt ist, ist das Airbag-
System nicht eingeschaltet und die
Airbags werden nicht aufgeblasen.
Das Rückhaltesysteme­Steuergerät
verfügt über eine Reservespannungs-
versorgung, die sicherstellt, dass die
Airbags auch dann auslösen, wenn die
Batterie schwach ist oder der Batterie-
anschluss getrennt wurde.
Beim Einschalten der Zün­
dung schaltet das
Rückhaltesysteme­ Steuer-
gerät außerdem die Airbag-
Warnleuchte auf der Instrumententa-
fel ca. vier bis acht Sekunden lang
zum Selbsttest ein. Nach dem Selbst-
test erlischt die Airbag-Warnleuchte.
Wenn das Rückhaltesysteme­
Steuergerät in einem der Bauteile eine
Fehlfunktion registriert, wird dies
durch kurzes oder ständiges Auf-
leuchten der Airbag-Warnleuchte an-
gezeigt. Ein einfaches akustisches
Warnsignal ertönt, wenn die Leuchte
nach dem ersten Anlassen des Motors
erneut aufleuchtet.56

Je nach Schwere und Art des Aufpralls
kann der Gasgenerator des Seiten-
Airbags (SAB) auf der Aufprallseite
des Fahrzeugs ausgelöst werden, wor-
auf er eine bestimmte Menge ungifti-
gen Gases freigibt. Beim Aufblasen
drückt sich der Seiten-Airbag (SAB)
durch die Naht im Sitzbezug und ent-
faltet sich im Bereich zwischen Passa-
gier und Tür. Der Seiten-Airbag bläst
sich innerhalb von 10 Millisekunden
auf. Der ausgelöste Seiten-Airbag wird
sehr schnell und mit so hoher Kraft
aufgeblasen, dass Sie verletzt werden
können, wenn Sie nicht die richtige
Sitzhaltung eingenommen haben oder
wenn sich Gegenstände in dem Bereich
befinden, in dem sich der Seiten-
Airbag entfaltet. Dies gilt besonders für
Kinder.Gasgeneratoren der zusätzlichen
Seiten-Airbags (SABIC)Bei Kollisionen, die auf einen bestimm-
ten Bereich des Fahrzeugs begrenzt
sind, kann das Rückhaltesysteme­
Steuergerät (ORC) je nach Schwere
und Art des Aufpralls die SABIC-
Airbags auslösen. Dabei löst es nur die
Seiten-Airbags auf der Seite aus, die
vom Aufprall betroffen ist.
Daraufhin wird eine große Menge an
ungiftigem Gas erzeugt und der seitli-
che Kopf-Airbag wird aufgeblasen.
Der seitliche Kopf-Airbag drückt
beim Aufblasen die Außenkante des
Dachhimmels beiseite und deckt das
Fenster ab. Der Airbag wird in ca.
30 Millisekunden (etwa einem viertel
Lidschlag) mit so hoher Kraft aufge-
blasen, dass Sie verletzt werden kön­
nen, wenn Sie nicht korrekt ange-
schnallt sind und korrekt sitzen oder
wenn sich Gegenstände in dem Be-
reich befinden, in dem sich der seitli-
che Kopf-Airbag entfaltet. Dies gilt
besonders für Kinder. Der Seiten-
Airbag ist nur ungefähr 9 cm dick,
wenn er aufgeblasen ist.Da die Airbag-Sensoren die Verzöge­
rung des Fahrzeugs in Bezug auf die
Zeit bemessen, sind die Fahrgeschwin-
digkeit und der Schaden keine guten
Indikatoren dafür, ob ein Airbag aus-
gelöst werden sollte oder nicht.
HINWEIS: Bei einem Überschlag
des Fahrzeugs werden möglicher-
weise die Gurtstraffer und/oder
Seiten-Airbags auf beiden Seiten
des Fahrzeugs ausgelöst.
Frontal- und
Seitenaufprallsensoren
Bei Frontal- und Seitenaufprallsitua-
tionen können die Aufprallsensoren
dem ORC dabei helfen, die richtige
Reaktion auf den Aufprall zu bestim-
men.
Erweitertes Unfallschutzsystem
Bei einem Aufprall, der zu einem Aus-
lösen des Airbags führt und bei dem
das Kommunikationsnetzwerk sowie
die Stromversorgung intakt bleiben,
bestimmt das Rückhaltesysteme­
Steuergerät (ORC) je nach Art des
Ereignisses, ob das erweiterte Unfall-
schutzsystem die folgenden Funktio-
nen auslösen soll:
 Kraftstoffversorgung des Motorsabschneiden.
 Die Warnblinker blinken, solange die Batterie geladen ist oder bis die
Zündung ausgeschaltet wird.
58

 Die Innenraumleuchten einschal-ten, die so lange eingeschaltet blei-
ben, wie die Batterie über ausrei-
chend Spannung verfügt oder bis
der Zündschlüssel abgezogen wird.
 Die Türen automatisch entriegeln.Um nach einem Ereignis die Funktio-
nen des erweiterten Unfallschutzsys-
tems wiederherzustellen, muss der
Zündschalter aus der Stellung IGN ON
(Zündung Ein) in die Stellung IGN
OFF (Zündung Aus) gebracht werden.Auslösung des Airbag-Systems
Die erweiterten Front-Airbags sind so
konstruiert, dass sie sich unmittelbar
nach dem Auslösen aufblasen.
HINWEIS:
Die Front- bzw. Seiten-
Airbags werden nicht bei jedem Auf-
prall ausgelöst. Dies stellt keine
Fehlfunktion des Systems dar.
Im Fall eines Frontalaufpralls mit
Auslösung des Airbag-Systems kann
Folgendes geschehen:
Wenn der Airbag ausgelöst wird und
sich entfaltet, kann das Nylonmate-
rial des Airbags unter Umständen Abschürfungen und/oder eine Rö­
tung der Haut bei Fahrer und Bei-
fahrer hervorrufen. Die Scheuerstel-
len ähneln leichten Abschürfungen,
wie sie z. B. beim Ausrutschen auf
einem Teppich oder auf dem Boden-
belag einer Sporthalle auftreten
können. Die Hautreizungen werden
nicht durch Kontakt mit Chemika-
lien hervorgerufen. Es handelt sich
nicht um bleibende Verletzungen
und normalerweise verschwinden sie
nach kurzer Zeit wieder. Falls die
Haut wider Erwarten nach einigen
Tagen noch nicht abgeheilt ist oder
sich Brandblasen bilden, sollten Sie
Ihren Arzt aufsuchen.
 Nach Auslösung der Airbags kann
es zu einer Art Rauchentwicklung
kommen. Dies ist das Ergebnis der
chemischen Reaktion, durch die
das ungiftige Gas zum Aufblasen
der Airbags erzeugt wird. Diese
Rauchpartikel können zu einer Rei-
zung der Haut, Augen oder der
Nasen- und Rachenschleimhäute
führen. Bei Reizung der Haut oder
Augen mit kaltem Wasser spülen. Bei Reizung der Nase oder des Ra-
chens hilft das Einatmen frischer
Luft. Bei anhaltender Reizung ei-
nen Arzt aufsuchen. Sollte Ihre Be-
kleidung durch Ablagerung von
Rauchpartikeln verschmutzt wer-
den, die betroffenen Kleidungsstü­
cke nach den Anweisungen des Be-
kleidungsherstellers reinigen.
Nachdem die Airbags ausgelöst wur-
den, darf das Fahrzeug nicht mehr
gefahren werden. Sollten Sie in eine
weitere Kollision verwickelt werden,
können die Airbags Sie nicht mehr
schützen.
WARNUNG!
Ausgelöste Airbags und Gurtstraf-
fer haben keine Schutzwirkung
mehr. Lassen Sie die Airbags, die
Gurtstraffer und die Vordersitz-
Gurtaufroller sofort durch einen
Vertragshändler austauschen. Au-
ßerdem das Rückhaltesysteme­
Steuergerät überprüfen lassen.
59

Wartung des Airbag-SystemsWARNUNG!
 Veränderungen jeder Art amAirbag-System können dazu füh­
ren, dass es bei Bedarf nicht ein-
wandfrei funktioniert. Sie kön­
nen in diesem Fall verletzt
werden, weil die Schutzwirkung
der Airbags nicht zur Verfügung
steht. Nehmen Sie keine Verände­
rungen an den Bauteilen oder an
der Verkabelung vor. Dazu zählen
auch Aufkleber, die auf der Lenk-
radabdeckung oder auf der rech-
ten Oberseite der Instrumenten-
tafel angebracht werden.
Nehmen Sie keine Veränderun­
gen am vorderen Stoßfänger oder
an der Karosseriestruktur des
Fahrzeugs vor und montieren Sie
keine Trittleisten oder Trittbret-
ter aus dem Zubehörhandel.
(Fortsetzung)
WARNUNG!(Fortsetzung)
Es ist gefährlich, Teile des Airbag-
Systems selbst instand zu setzen.
Informieren Sie unbedingt jeden,
der an Ihrem Fahrzeug arbeitet,
dass es mit Airbags ausgestattet ist!Nehmen Sie keine Veränderungen
an irgendeinem Teil des Airbag-
Systems vor! Bei Veränderungen
kann sich der Airbag zufällig auf-
blasen oder nicht korrekt funktio-
nieren. Lassen Sie alle Wartungsar-
beiten am Airbag-System Ihres
Fahrzeugs durch eine Vertrags-
werkstatt ausführen. Wenn der Sitz
einschließlich Bezug und Polster
auf irgendeine Weise instand gesetzt
werden muss (einschließlich Aus-
bau oder Lockern/Festziehen der
Befestigungsschrauben des Sitzes),
bringen Sie das Fahrzeug zu Ihrem
Vertragshändler. Es dürfen nur
durch den Hersteller freigegebene
Sitzteile verwendet werden. Wenn
das Airbag-System Ihres Fahrzeugs
für körperbehinderte Personen ab-
geändert werden muss, wenden Sie
sich an Ihren Vertragshändler.
Erweitertes UnfallschutzsystemBei einem Aufprall, der zu einem Aus-
lösen des Airbags führt und bei dem
das Kommunikationsnetzwerk sowie
die Stromversorgung intakt bleiben,
bestimmt das Rückhaltesysteme­
Steuergerät (ORC) je nach Art des
Ereignisses, ob das erweiterte Unfall-
schutzsystem die folgenden Funktio-
nen auslösen soll: Kraftstoffversorgung des Motors abschneiden.
Die Warnblinkanlage aktivieren, so-
lange die Batterie geladen ist oder
bis die Zündung ausgeschaltet wird. Die Innenraumleuchten einschal- ten, die so lange eingeschaltet blei-
ben, wie die Batterie über ausrei-
chend Spannung verfügt oder bis
der Zündschlüssel abgezogen wird.
 Die Türen automatisch entriegeln.Um nach einem Ereignis die Funktio-
nen des erweiterten Unfallschutzsys-
tems wiederherzustellen, muss der
Zündschalter aus der Stellung IGN ON
(Zündung Ein) in die Stellung IGN
OFF (Zündung Aus) gebracht werden.
60

13. Tankklappen-ErinnerungDer Pfeil in diesem Symbol
soll darauf aufmerksam
machen, dass sich die Tank-
klappe auf der linken Fahr-
zeugseite befindet.
14. Kraftstoff Anzeigegerät
Der Zeiger zeigt den Kraftstoffstand
im Kraftstofftank an, wenn sich der
Zündschalter in der Stellung ON/
RUN (Ein/Start) befindet.
15. Airbag-Warnleuchte
Diese Leuchte leuchtet
beim ersten Einschalten der
Zündung (ON/RUN) vier
bis acht Sekunden lang zur
Glühlampenprüfung auf. Wenn die
Leuchte beim Anlassen des Motors
nicht aufleuchtet, eingeschaltet bleibt
oder während der Fahrt aufleuchtet,
ist das System unverzüglich durch
eine Vertragswerkstatt zu überprüfen.
Weitere Informationen hierzu finden
Sie unter „Rückhaltesysteme“ in „Vor
dem Start“. 16. Schalthebelanzeige
Die Schalthebelanzeige ist eine unab-
hängige Anzeige im Kombiinstru-
ment. Es zeigt an, in welcher Fahr-
stufe das Automatikgetriebe steht.
HINWEIS:
 Sie müssen die Bremsen betäti­
gen, bevor Sie aus der Stellung
PARK schalten können.
 Der höchste verfügbare Getrie- begang wird rechts unten im
Infodisplay (EVIC) angezeigt,
sobald die elektronische Be-
reichsauswahl (ERS) aktiv ist.
Mit dem (+/­)­Wählhebel am
Schalthebel können Sie das
ERS-System aktivieren. Weitere
Informationen hierzu finden Sie
unter „Automatikgetriebe“ in
„Start und Betrieb“. 17. Kontrollleuchte der Diebstahl-
warnanlage (länder­/modellabhän­
gig)
Diese Leuchte blinkt für
etwa 15 Sekunden in
schneller Folge, während
die Diebstahlwarnanlage
aktiviert wird. Nach erfolgter Aktivie-
rung blinkt die Leuchte in langsamer
Folge, bis die Anlage wieder ent-
schärft wird.
18. Bremswarnleuchte
Diese Leuchte überwacht ver-
schiedene Bremsfunktionen
einschließlich Bremsflüssigkeitsstand
und Feststellbremsenbetätigung.
Leuchtet die Bremsleuchte auf, kann
dies anzeigen, dass die Feststell-
bremse betätigt wurde, dass der
Bremsflüssigkeitsstand niedrig ist
oder dass eine Störung am Aus-
gleichsbehälter des Antiblockiersys-
tems (ABS) vorliegt.
195
