audio Lancia Ypsilon 2011 Manual de Empleo y Cuidado (in Spanish)

SUMARIO
PRESENTACIÓN .....................................................263
RECOMENDACIONES ..........................................263
CARACTERÍSTICAS TÉCNICAS...........................265
Altavoces Equipamiento Audio Base.......................265
Altavoces equipamiento 360° HI-FI MUSIC ...........265
GUÍA RÁPIDA .........................................................266
Funciones generales ...............................................267
Funciones de la radio .............................................268
Funciones del CD ...................................................268
Funciones del Reproductor multimedia (sólo con
Blue&Me™) .........................................................269
MANDOS EN EL VOLANTE ..................................270
INFORMACIÓN GENERAL .....................................271
FUNCIONES Y AJUSTES ........................................273
ENCENDIDO DE LA AUTORRADIO ....................273
APAGADO DE LA AUTORRADIO .........................273
SELECCIÓN DE LAS FUNCIONES DE LA
RADIO ...................................................................273
SELECCIÓN DE LA FUNCIÓN CD .......................273
FUNCIÓN MEMORIA FUENTE DE AUDIO ..........273
AJUSTE DEL VOLUMEN .....................................273
FUNCIÓN MUTE/PAUSA ......................................273
AJUSTES DEL SONIDO ........................................274
AJUSTE DE LOS TONOS (graves/agudos) ............274
AJUSTE DEL BALANCE .......................................275
AJUSTE DEL FADER ............................................275
FUNCIÓN LOUDNESS ..........................................275
FUNCIÓN EQ .......................................................275
FUNCIÓN USER EQ SETTINGS ..........................276
MENU....................................................................276Función AF SWITCHING .....................................277
Función TRAFFIC INFORMATION .......................277
Función REGIONAL MODE .................................278
Función MP3 DISPLAY .........................................279
Función SPEED VOLUME ...................................279
Función RADIO ON VOLUME ..............................280
Función SPEECH VOLUME .................................280
Función AUX OFFSET .........................................280
Función RADIO OFF ............................................281
Función SYSTEM RESET ......................................281
PREINSTALACIÓN TELÉFONO ...........................281
PROTECCIÓN ANTIRROBO .................................281
RADIO (TUNER) .....................................................283
INTRODUCCIÓN...................................................283
SELECCIÓN DE LA BANDA DE FRECUENCIA ...283
BOTONES DE PRESELECCIÓN ...........................283
MEMORIZACIÓN DE LA ÚLTIMA EMISORA
SINTONIZADA ......................................................283
SINTONIZACIÓN AUTOMÁTICA .........................284
SINTONIZACIÓN MANUAL..................................284
FUNCIÓN AUTOSTORE ......................................284
RECEPCIÓN ALARMA DE EMERGENCIA ...........285
FUNCIÓN EON (Enhanced Other Network) ..........285
EMISORAS ESTEREOFÓNICAS ...........................285
REPRODUCTOR DE CD .........................................285
INTRODUCCIÓN...................................................285
SELECCIÓN DEL REPRODUCTOR DE CD .........285
INTRODUCCIÓN/EXPULSIÓN DEL CD ..............286
INDICACIONES DE LA PANTALLA .....................286
SELECCIÓN DE LA CANCIÓN
(avance/retroceso) ..................................................287
261
AUTORADIO

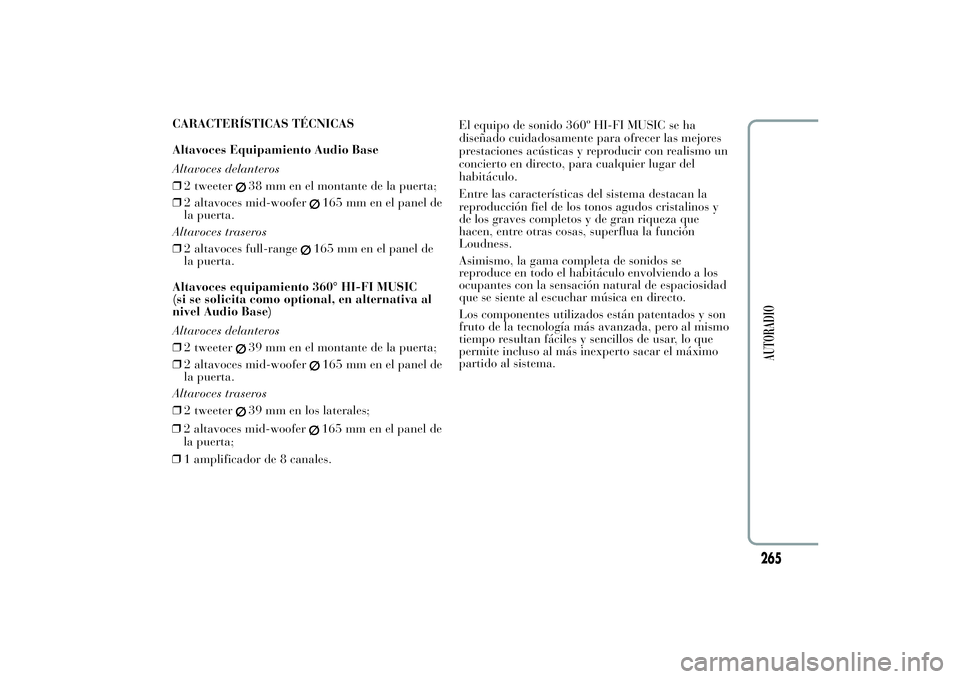

CARACTERÍSTICAS TÉCNICAS
Altavoces Equipamiento Audio Base
Altavoces delanteros
❒2 tweeter
38 mm en el montante de la puerta;
❒2 altavoces mid-woofer
165 mm en el panel de
la puerta.
Altavoces traseros
❒2 altavoces full-range165 mm en el panel de
la puerta.
Altavoces equipamiento 360° HI-FI MUSIC
(si se solicita como optional, en alternativa al
nivel Audio Base)
Altavoces delanteros
❒2 tweeter
39 mm en el montante de la puerta;
❒2 altavoces mid-woofer
165 mm en el panel de
la puerta.
Altavoces traseros
❒2 tweeter
39 mm en los laterales;
❒2 altavoces mid-woofer
165 mm en el panel de
la puerta;
❒1 amplificador de 8 canales.El equipo de sonido 360º HI-FI MUSIC se ha
diseñado cuidadosamente para ofrecer las mejores
prestaciones acústicas y reproducir con realismo un
concierto en directo, para cualquier lugar del
habitáculo.
Entre las características del sistema destacan la
reproducción fiel de los tonos agudos cristalinos y
de los graves completos y de gran riqueza que
hacen, entre otras cosas, superflua la función
Loudness.
Asimismo, la gama completa de sonidos se
reproduce en todo el habitáculo envolviendo a los
ocupantes con la sensación natural de espaciosidad
que se siente al escuchar música en directo.
Los componentes utilizados están patentados y son
fruto de la tecnología más avanzada, pero al mismo
tiempo resultan fáciles y sencillos de usar, lo que
permite incluso al más inexperto sacar el máximo
partido al sistema.
265
AUTORADIO

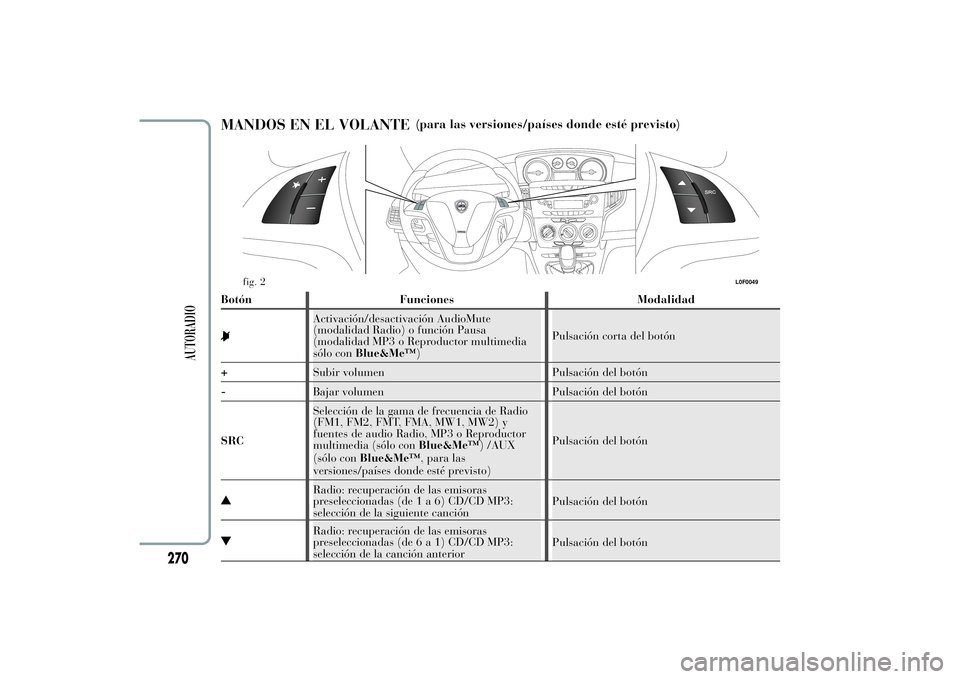

MANDOS EN EL VOLANTE
(para las versiones/países donde esté previsto)
Botón Funciones Modalidad
Activación/desactivación AudioMute
(modalidad Radio) o función Pausa
(modalidad MP3 o Reproductor multimedia
sólo conBlue&Me™)Pulsación corta del botón
+Subir volumen Pulsación del botón
-Bajar volumen Pulsación del botón
SRCSelección de la gama de frecuencia de Radio
(FM1, FM2, FMT, FMA, MW1, MW2) y
fuentes de audio Radio, MP3 o Reproductor
multimedia (sólo conBlue&Me™
)/AUX
(sólo conBlue&Me™, para las
versiones/países donde esté previsto)Pulsación del botónRadio: recuperación de las emisoras
preseleccionadas (de1a6)CD/CD MP3:
selección de la siguiente canciónPulsación del botón
SRC
fig. 2
L0F0049
270
AUTORADIO
Radio: recuperación de las emisoras
preseleccionadas (de6a1)CD/CD MP3:
selección de la canción anteriorPulsación del botón

INFORMACIÓN GENERALLa autorradio está equipada con las siguientes
funciones:
Sección radio
❒Sintonización PLL con bandas de frecuencia
FM/AM/MW;
❒RDS (Radio Data System) con función TA
(información sobre el tráfico) - TP (programas
sobre el tráfico) - EON (Enhanced Other
Network) - REG (programas regionales);
❒AF: selección búsqueda frecuencias alternativas
en modalidad RDS;
❒preinstalación alarma de emergencia;
❒sintonización automática/manual de las
emisoras;
❒FM Multipath detector;
❒Memorización manual de 30 emisoras: 18 en la
banda FM (6 en FM1, 6 en FM2, 6 en FMT), 12
en la banda MW (6 en MW1, 6 en MW2);
❒memorización automática (función Autostore) de
6 emisoras en la banda FM específica;❒función SPEED VOLUME (excepto versiones con
sistema 360° HI-FI MUSIC): ajuste automático
del volumen en función de la velocidad del
vehículo;
❒selección automática Stereo/Mono.
Sección CD
❒Selección directa del disco;
❒Selección canción (adelante/atrás);
❒Avance rápido (adelante/atrás) de las canciones;
❒Función CD Display: visualización del nombre
del disco/tiempo transcurrido desde el inicio de la
canción;
❒Reproducción de CD audio, CD-R y CD-RW.
En los CD multimedia además de las
pistas de audio también se pueden
grabar pistas de datos. La reproducción
de estos CD a cierto volumen puede producir
zumbidos que afecten la seguridad vial,
además de provocar daños en las partes finales
y en los altavoces.
271
AUTORADIO

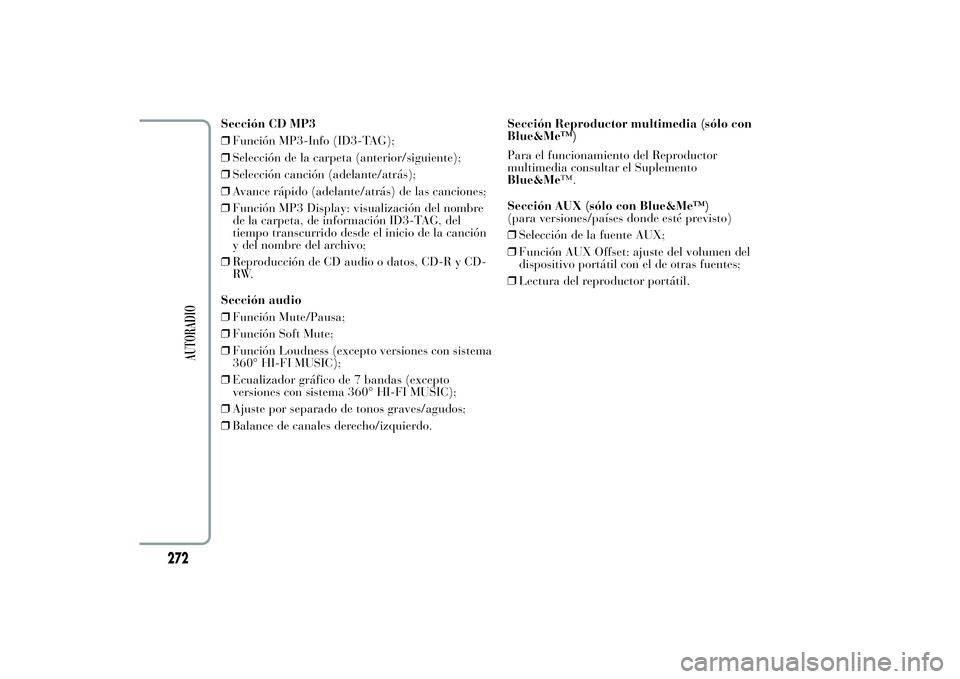

Sección CD MP3
❒Función MP3-Info (ID3-TAG);
❒Selección de la carpeta (anterior/siguiente);
❒Selección canción (adelante/atrás);
❒Avance rápido (adelante/atrás) de las canciones;
❒Función MP3 Display: visualización del nombre
de la carpeta, de información ID3-TAG, del
tiempo transcurrido desde el inicio de la canción
y del nombre del archivo;
❒Reproducción de CD audio o datos, CD-R y CD-
RW.
Sección audio
❒Función Mute/Pausa;
❒Función Soft Mute;
❒Función Loudness (excepto versiones con sistema
360° HI-FI MUSIC);
❒Ecualizador gráfico de 7 bandas (excepto
versiones con sistema 360° HI-FI MUSIC);
❒Ajuste por separado de tonos graves/agudos;
❒Balance de canales derecho/izquierdo.Sección Reproductor multimedia (sólo con
Blue&Me™)
Para el funcionamiento del Reproductor
multimedia consultar el Suplemento
Blue&Me™.
Sección AUX (sólo con Blue&Me™)
(para versiones/países donde esté previsto)
❒Selección de la fuente AUX;
❒Función AUX Offset: ajuste del volumen del
dispositivo portátil con el de otras fuentes;
❒Lectura del reproductor portátil.
272
AUTORADIO

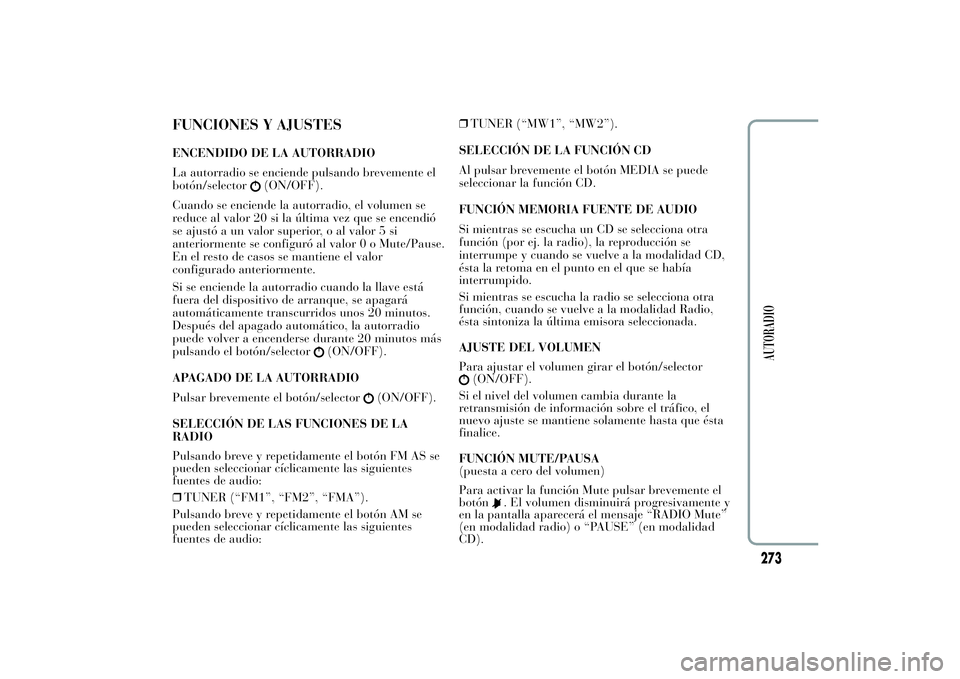

FUNCIONES Y AJUSTESENCENDIDO DE LA AUTORRADIO
La autorradio se enciende pulsando brevemente el
botón/selector
(ON/OFF).
Cuando se enciende la autorradio, el volumen se
reduce al valor 20 si la última vez que se encendió
se ajustó a un valor superior, o al valor 5 si
anteriormente se configuró al valor 0 o Mute/Pause.
En el resto de casos se mantiene el valor
configurado anteriormente.
Si se enciende la autorradio cuando la llave está
fuera del dispositivo de arranque, se apagará
automáticamente transcurridos unos 20 minutos.
Después del apagado automático, la autorradio
puede volver a encenderse durante 20 minutos más
pulsando el botón/selector
(ON/OFF).
APAGADO DE LA AUTORRADIO
Pulsar brevemente el botón/selector
(ON/OFF).
SELECCIÓN DE LAS FUNCIONES DE LA
RADIO
Pulsando breve y repetidamente el botón FM AS se
pueden seleccionar cíclicamente las siguientes
fuentes de audio:
❒TUNER (“FM1”, “FM2”, “FMA”).
Pulsando breve y repetidamente el botón AM se
pueden seleccionar cíclicamente las siguientes
fuentes de audio:❒TUNER (“MW1”, “MW2”).
SELECCIÓN DE LA FUNCIÓN CD
Al pulsar brevemente el botón MEDIA se puede
seleccionar la función CD.
FUNCIÓN MEMORIA FUENTE DE AUDIO
Si mientras se escucha un CD se selecciona otra
función (por ej. la radio), la reproducción se
interrumpe y cuando se vuelve a la modalidad CD,
ésta la retoma en el punto en el que se había
interrumpido.
Si mientras se escucha la radio se selecciona otra
función, cuando se vuelve a la modalidad Radio,
ésta sintoniza la última emisora seleccionada.
AJUSTE DEL VOLUMEN
Para ajustar el volumen girar el botón/selector
(ON/OFF).
Si el nivel del volumen cambia durante la
retransmisión de información sobre el tráfico, el
nuevo ajuste se mantiene solamente hasta que ésta
finalice.
FUNCIÓN MUTE/PAUSA
(puesta a cero del volumen)
Para activar la función Mute pulsar brevemente el
botón
. El volumen disminuirá progresivamente y
en la pantalla aparecerá el mensaje “RADIO Mute”
(en modalidad radio) o “PAUSE” (en modalidad
CD).
273
AUTORADIO

Para desactivar la función Mute volver a pulsar el
botón
. El volumen aumentará progresivamente
volviendo al valor configurado anteriormente.
Si se modifica el nivel del volumen con los mandos
específicos, la función Mute se desactiva y el
volumen se ajusta al nuevo nivel seleccionado.
Con la función Mute activada, si llega información
sobre el tráfico (si la función TA está activada) o se
recibe una alarma de emergencia, la función Mute
se ignora. Una vez finalizada la retransmisión, la
función se reactiva.
AJUSTES DEL SONIDO
Las funciones que propone el menú de audio son
diferentes en función del contexto activado:
AM/FM/CD/Reproductor multimedia (sólo con
Blue&Me™) /AUX (solo conBlue&Me™, para
versiones/países donde esté previsto).
Para modificar las funciones de Audio pulsar
brevemente el botón
.
Tras pulsar por primera vez el botón
,enla
pantalla aparecerá el valor del nivel de graves para
la fuente activa en ese momento (por ejemplo, si se
encuentra en modalidad FM en la pantalla
aparecerá el mensaje “FM Bass + 2”).
Para moverse por las funciones del Menú utilizar
los botones
o
. Para cambiar la configuración
de la función seleccionada utilizar los botones
o
. En la pantalla aparece el estado actual de la
función seleccionada.
Las funciones administradas por el Menú son:❒BASS (ajuste de los tonos graves);
❒TREBLE (ajuste de los tonos agudos);
❒BALANCE (ajuste del balance
derecho/izquierdo);
❒FADER (ajuste del balance delantero/trasero);
❒LOUDNESS (excepto versiones con sistema 360°
HI-FI MUSIC) (activación/desactivación de la
función LOUDNESS);
❒EQUALIZER (excepto versiones con sistema
360° HI-FI MUSIC) (activación y selección de la
ecualización de fábrica);
❒USER EQUALISER (excepto versiones con
sistema 360° HI-FI MUSIC) (selección de la
ecualización personalizada).
AJUSTE DE LOS TONOS (graves/agudos)
Realizar las siguientes operaciones:
❒Seleccionar mediante el botón
o
la
configuración “Bass” o “Treble” del menú
AUDIO;
❒pulsar el botón
o
para aumentar/disminuir
los graves o agudos.
Pulsando brevemente los botones se efectúa un
cambio progresivo por pasos. Pulsándolos durante
más tiempo, el cambio se produce rápidamente.
274
AUTORADIO

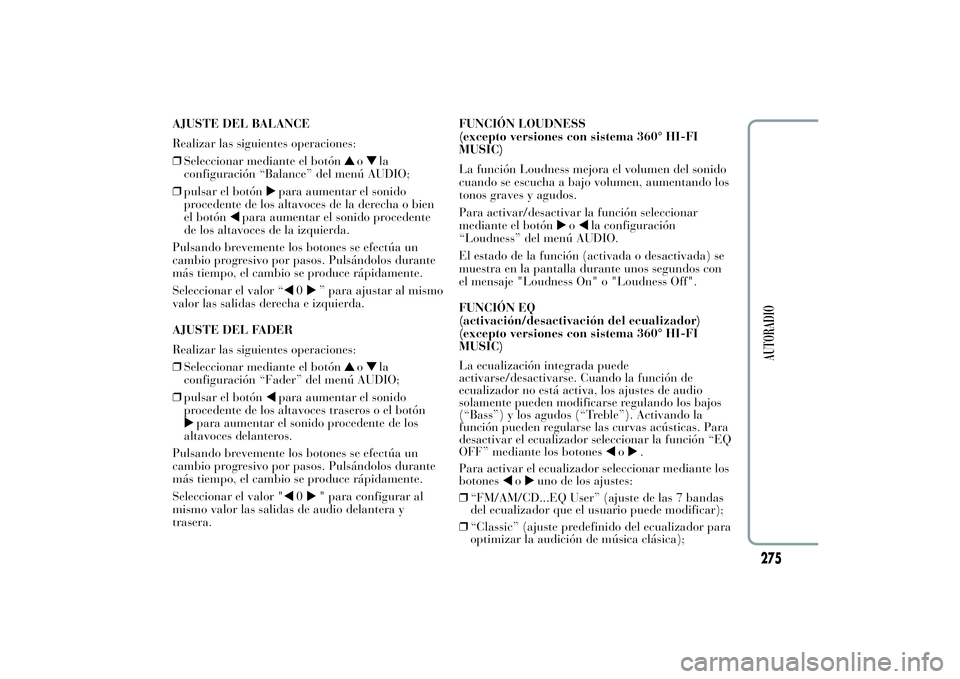

AJUSTE DEL BALANCE
Realizar las siguientes operaciones:
❒Seleccionar mediante el botón
o
la
configuración “Balance” del menú AUDIO;
❒pulsar el botón
para aumentar el sonido
procedente de los altavoces de la derecha o bien
el botón
para aumentar el sonido procedente
de los altavoces de la izquierda.
Pulsando brevemente los botones se efectúa un
cambio progresivo por pasos. Pulsándolos durante
más tiempo, el cambio se produce rápidamente.
Seleccionar el valor “
0
” para ajustar al mismo
valor las salidas derecha e izquierda.
AJUSTE DEL FADER
Realizar las siguientes operaciones:
❒Seleccionar mediante el botón
o
la
configuración “Fader” del menú AUDIO;
❒pulsar el botón
para aumentar el sonido
procedente de los altavoces traseros o el botón
para aumentar el sonido procedente de los
altavoces delanteros.
Pulsando brevemente los botones se efectúa un
cambio progresivo por pasos. Pulsándolos durante
más tiempo, el cambio se produce rápidamente.
Seleccionar el valor "
0
" para configurar al
mismo valor las salidas de audio delantera y
trasera.FUNCIÓN LOUDNESS
(excepto versiones con sistema 360° HI-FI
MUSIC)
La función Loudness mejora el volumen del sonido
cuando se escucha a bajo volumen, aumentando los
tonos graves y agudos.
Para activar/desactivar la función seleccionar
mediante el botón
o
la configuración
“Loudness” del menú AUDIO.
El estado de la función (activada o desactivada) se
muestra en la pantalla durante unos segundos con
el mensaje "Loudness On" o "Loudness Off".
FUNCIÓN EQ
(activación/desactivación del ecualizador)
(excepto versiones con sistema 360° HI-FI
MUSIC)
La ecualización integrada puede
activarse/desactivarse. Cuando la función de
ecualizador no está activa, los ajustes de audio
solamente pueden modificarse regulando los bajos
(“Bass”) y los agudos (“Treble”). Activando la
función pueden regularse las curvas acústicas. Para
desactivar el ecualizador seleccionar la función “EQ
OFF” mediante los botones
o
.
Para activar el ecualizador seleccionar mediante los
botones
o
uno de los ajustes:
❒“FM/AM/CD...EQ User” (ajuste de las 7 bandas
del ecualizador que el usuario puede modificar);
❒“Classic” (ajuste predefinido del ecualizador para
optimizar la audición de música clásica);
275
AUTORADIO

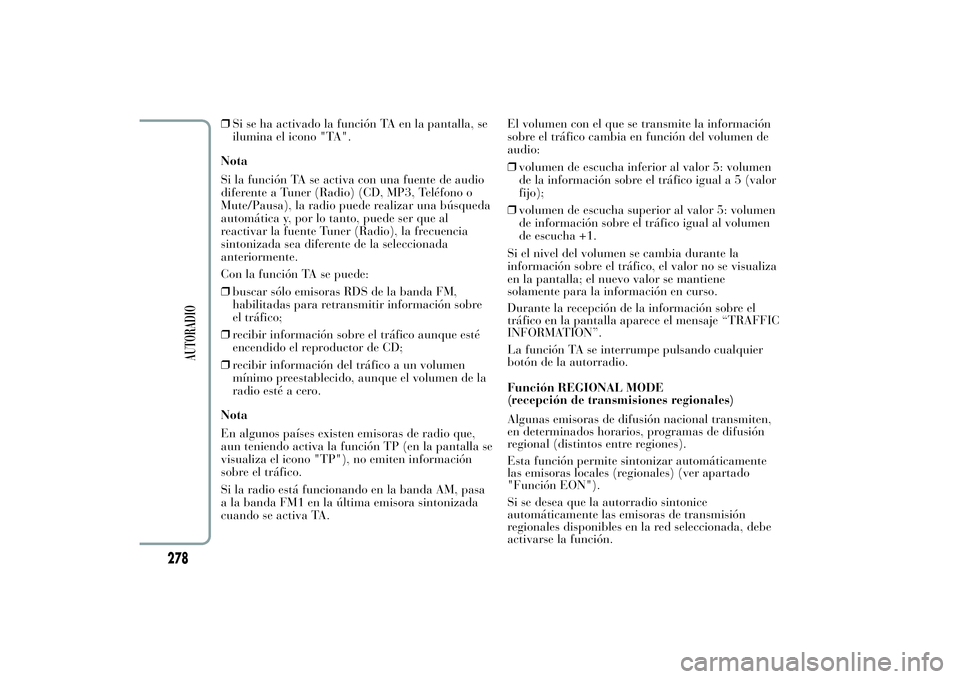

❒Si se ha activado la función TA en la pantalla, se
ilumina el icono "TA".
Nota
Si la función TA se activa con una fuente de audio
diferente a Tuner (Radio) (CD, MP3, Teléfono o
Mute/Pausa), la radio puede realizar una búsqueda
automática y, por lo tanto, puede ser que al
reactivar la fuente Tuner (Radio), la frecuencia
sintonizada sea diferente de la seleccionada
anteriormente.
Con la función TA se puede:
❒buscar sólo emisoras RDS de la banda FM,
habilitadas para retransmitir información sobre
el tráfico;
❒recibir información sobre el tráfico aunque esté
encendido el reproductor de CD;
❒recibir información del tráfico a un volumen
mínimo preestablecido, aunque el volumen de la
radio esté a cero.
Nota
En algunos países existen emisoras de radio que,
aun teniendo activa la función TP (en la pantalla se
visualiza el icono "TP"), no emiten información
sobre el tráfico.
Si la radio está funcionando en la banda AM, pasa
a la banda FM1 en la última emisora sintonizada
cuando se activa TA.El volumen con el que se transmite la información
sobre el tráfico cambia en función del volumen de
audio:
❒volumen de escucha inferior al valor 5: volumen
de la información sobre el tráfico igual a 5 (valor
fijo);
❒volumen de escucha superior al valor 5: volumen
de información sobre el tráfico igual al volumen
de escucha +1.
Si el nivel del volumen se cambia durante la
información sobre el tráfico, el valor no se visualiza
en la pantalla; el nuevo valor se mantiene
solamente para la información en curso.
Durante la recepción de la información sobre el
tráfico en la pantalla aparece el mensaje “TRAFFIC
INFORMATION”.
La función TA se interrumpe pulsando cualquier
botón de la autorradio.
Función REGIONAL MODE
(recepción de transmisiones regionales)
Algunas emisoras de difusión nacional transmiten,
en determinados horarios, programas de difusión
regional (distintos entre regiones).
Esta función permite sintonizar automáticamente
las emisoras locales (regionales) (ver apartado
"Función EON").
Si se desea que la autorradio sintonice
automáticamente las emisoras de transmisión
regionales disponibles en la red seleccionada, debe
activarse la función.
278
AUTORADIO

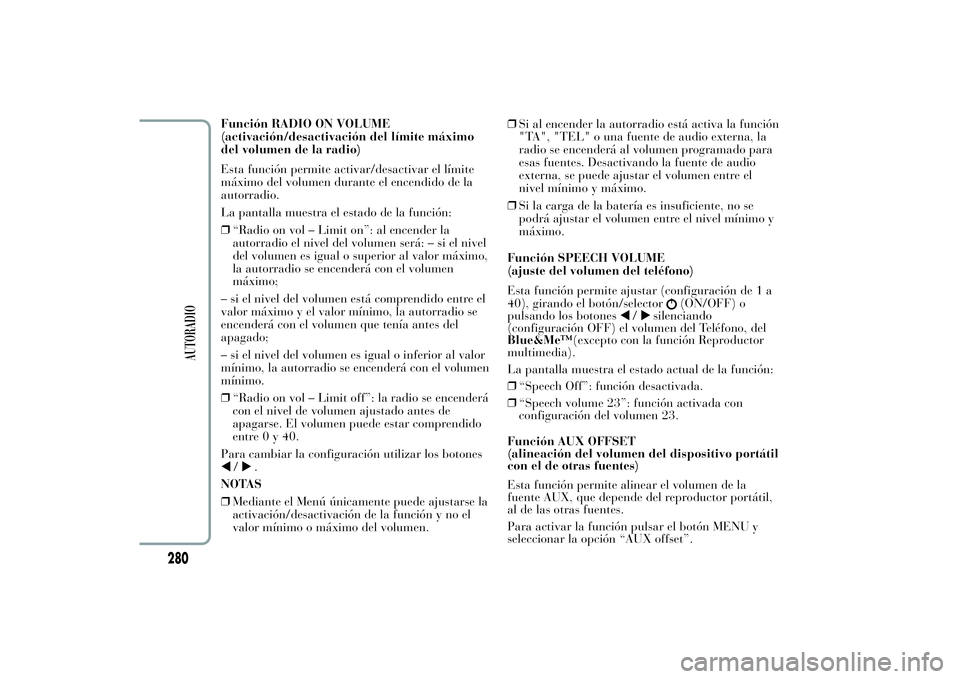

Función RADIO ON VOLUME
(activación/desactivación del límite máximo
del volumen de la radio)
Esta función permite activar/desactivar el límite
máximo del volumen durante el encendido de la
autorradio.
La pantalla muestra el estado de la función:
❒“Radio on vol – Limit on”: al encender la
autorradio el nivel del volumen será: – si el nivel
del volumen es igual o superior al valor máximo,
la autorradio se encenderá con el volumen
máximo;
– si el nivel del volumen está comprendido entre el
valor máximo y el valor mínimo, la autorradio se
encenderá con el volumen que tenía antes del
apagado;
– si el nivel del volumen es igual o inferior al valor
mínimo, la autorradio se encenderá con el volumen
mínimo.
❒“Radio on vol – Limit off”: la radio se encenderá
con el nivel de volumen ajustado antes de
apagarse. El volumen puede estar comprendido
entre0y40.
Para cambiar la configuración utilizar los botones
/
.
NOTAS
❒Mediante el Menú únicamente puede ajustarse la
activación/desactivación de la función y no el
valor mínimo o máximo del volumen.❒Si al encender la autorradio está activa la función
"TA", "TEL" o una fuente de audio externa, la
radio se encenderá al volumen programado para
esas fuentes. Desactivando la fuente de audio
externa, se puede ajustar el volumen entre el
nivel mínimo y máximo.
❒Si la carga de la batería es insuficiente, no se
podrá ajustar el volumen entre el nivel mínimo y
máximo.
Función SPEECH VOLUME
(ajuste del volumen del teléfono)
Esta función permite ajustar (configuración de 1 a
40), girando el botón/selector
(ON/OFF) o
pulsando los botones
/
silenciando
(configuración OFF) el volumen del Teléfono, del
Blue&Me™(excepto con la función Reproductor
multimedia).
La pantalla muestra el estado actual de la función:
❒“Speech Off”: función desactivada.
❒“Speech volume 23”: función activada con
configuración del volumen 23.
Función AUX OFFSET
(alineación del volumen del dispositivo portátil
con el de otras fuentes)
Esta función permite alinear el volumen de la
fuente AUX, que depende del reproductor portátil,
al de las otras fuentes.
Para activar la función pulsar el botón MENU y
seleccionar la opción “AUX offset”.
280
AUTORADIO
