isofix Lancia Ypsilon 2011 Manual de Empleo y Cuidado (in Spanish)

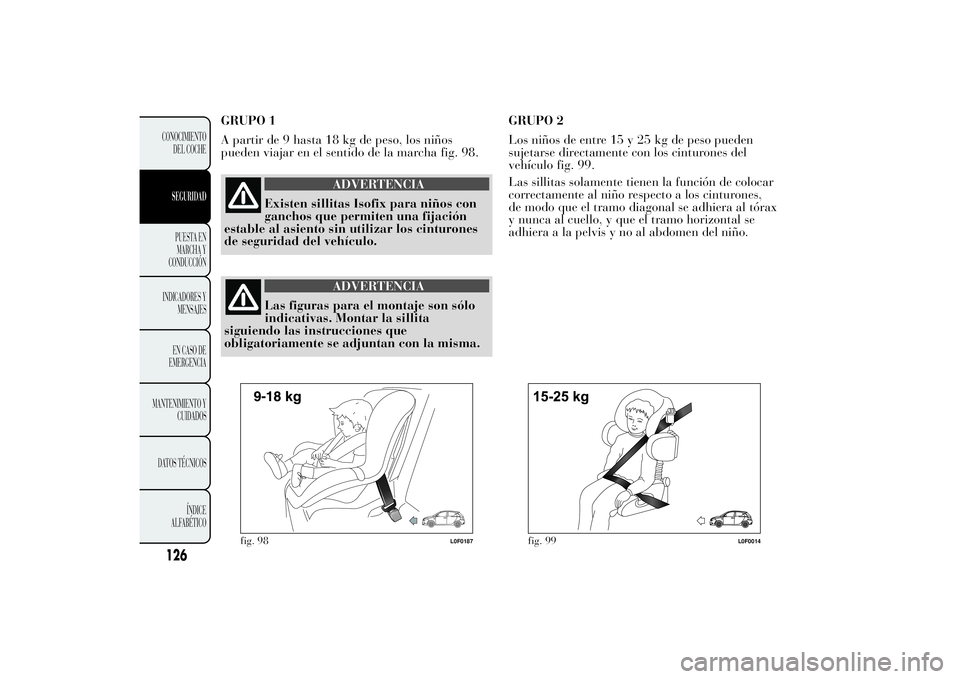

GRUPO 1
A partir de 9 hasta 18 kg de peso, los niños
pueden viajar en el sentido de la marcha fig. 98.
ADVERTENCIA
Existen sillitas Isofix para niños con
ganchos que permiten
una fijación
estable al asiento sin utilizar los cinturones
de seguridad del vehículo.
ADVERTENCIA
Las figuras para el montaje son sólo
indicativas. Montar la
sillita
siguiendo las instrucciones que
obligatoriamente se adjuntan con la misma.GRUPO 2
Los niños de entre 15 y 25 kg de peso pueden
sujetarse directamente con los cinturones del
vehículo fig. 99.
Las sillitas solamente tienen la función de colocar
correctamente al niño respecto a los cinturones,
de modo que el tramo diagonal se adhiera al tórax
y nunca al cuello, y que el tramo horizontal se
adhiera a la pelvis y no al abdomen del niño.
fig. 98
L0F0187
fig. 99
L0F0014
126CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

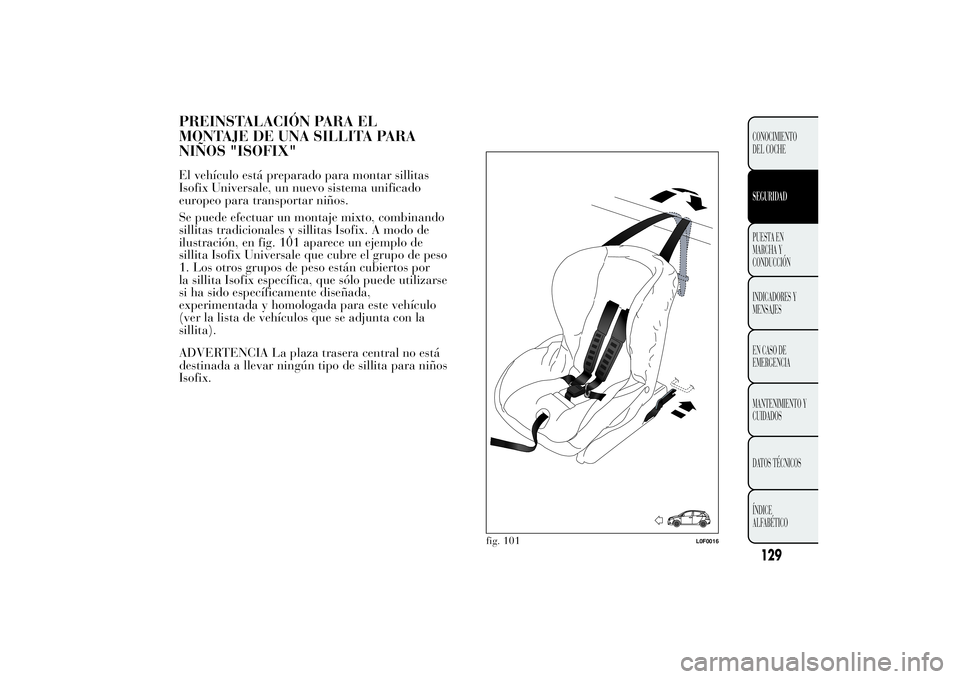

PREINSTALACIÓN PARA EL
MONTAJE DE UNA SILLITA PARA
NIÑOS "ISOFIX"El vehículo está preparado para montar sillitas
Isofix Universale, un nuevo sistema unificado
europeo para transportar niños.
Se puede efectuar un montaje mixto, combinando
sillitas tradicionales y sillitas Isofix. A modo de
ilustración, en fig. 101 aparece un ejemplo de
sillita Isofix Universale que cubre el grupo de peso
1. Los otros grupos de peso están cubiertos por
la sillita Isofix específica, que sólo puede utilizarse
si ha sido específicamente diseñada,
experimentada y homologada para este vehículo
(ver la lista de vehículos que se adjunta con la
sillita).
ADVERTENCIA La plaza trasera central no está
destinada a llevar ningún tipo de sillita para niños
Isofix.
fig. 101
L0F0016
129CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

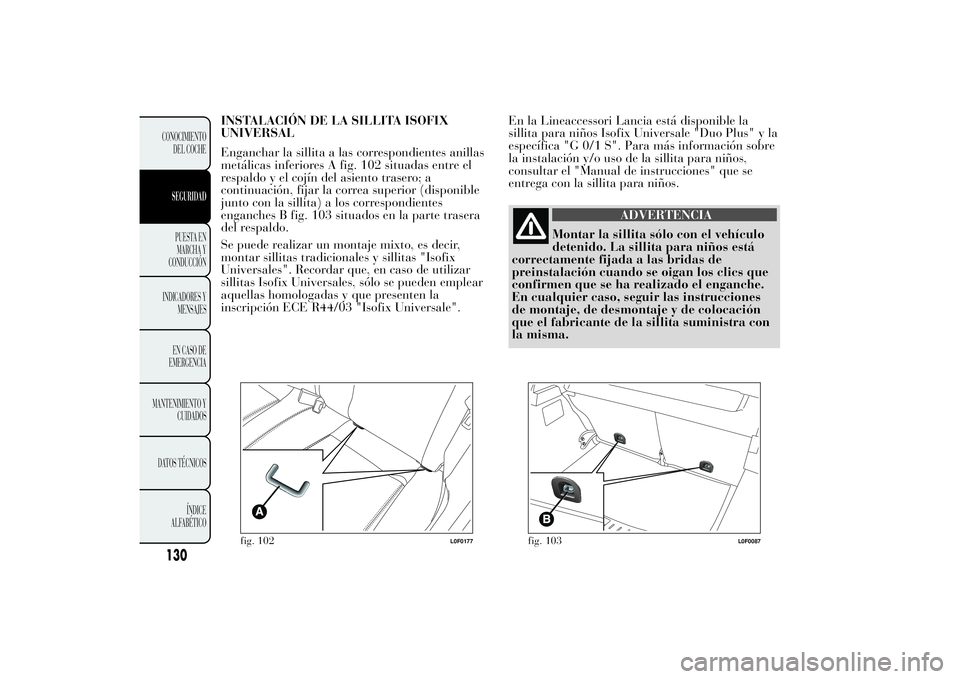

INSTALACIÓN DE LA SILLITA ISOFIX
UNIVERSAL
Enganchar la sillita a las correspondientes anillas
metálicas inferiores A fig. 102 situadas entre el
respaldo y el cojín del asiento trasero; a
continuación, fijar la correa superior (disponible
junto con la sillita) a los correspondientes
enganches B fig. 103 situados en la parte trasera
del respaldo.
Se puede realizar un montaje mixto, es decir,
montar sillitas tradicionales y sillitas "Isofix
Universales". Recordar que, en caso de utilizar
sillitas Isofix Universales, sólo se pueden emplear
aquellas homologadas y que presenten la
inscripción ECE R44/03 "Isofix Universale".En la Lineaccessori Lancia está disponible la
sillita para niños Isofix Universale "Duo Plus" y la
específica "G 0/1 S". Para más información sobre
la instalación y/o uso de la sillita para niños,
consultar el "Manual de instrucciones" que se
entrega con la sillita para niños.
ADVERTENCIA
Montar la sillita sólo con el vehículo
detenido. La sillita
para niños está
correctamente fijada a las bridas de
preinstalación cuando se oigan los clics que
confirmen que se ha realizado el enganche.
En cualquier caso, seguir las instrucciones
de montaje, de desmontaje y de colocación
que el fabricante de la sillita suministra con
la misma.
fig. 102
L0F0177
fig. 103
L0F0087
130CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

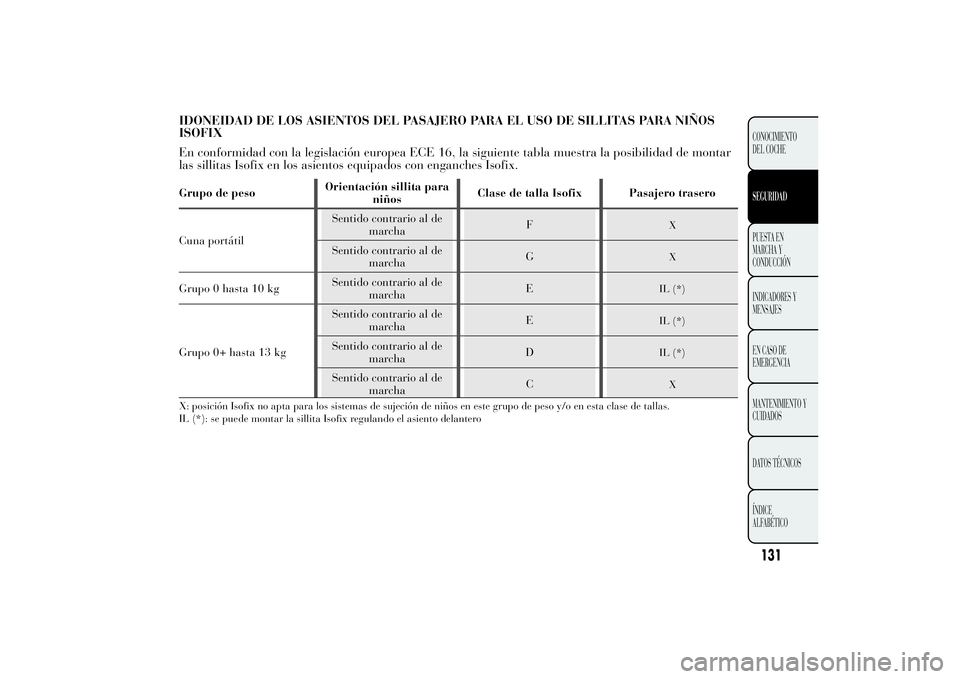

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS PARA NIÑOS
ISOFIX
En conformidad con la legislación europea ECE 16, la siguiente tabla muestra la posibilidad de montar
las sillitas Isofix en los asientos equipados con enganches Isofix.Grupo de pesoOrientación sillita para
niñosClase de talla Isofix Pasajero trasero
Cuna portátilSentido contrario al de
marchaF
X
Sentido contrario al de
marchaG
X
Grupo 0 hasta 10 kgSentido contrario al de
marchaE
IL (*)
Grupo 0+ hasta 13 kgSentido contrario al de
marchaE
IL (*)
Sentido contrario al de
marchaD
IL (*)
Sentido contrario al de
marchaC
X
X: posición Isofix no apta para los sistemas de sujeción de niños en este grupo de peso y/o en esta clase de tallas.
IL (*): se puede montar la sillita Isofix regulando el asiento delantero
131CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

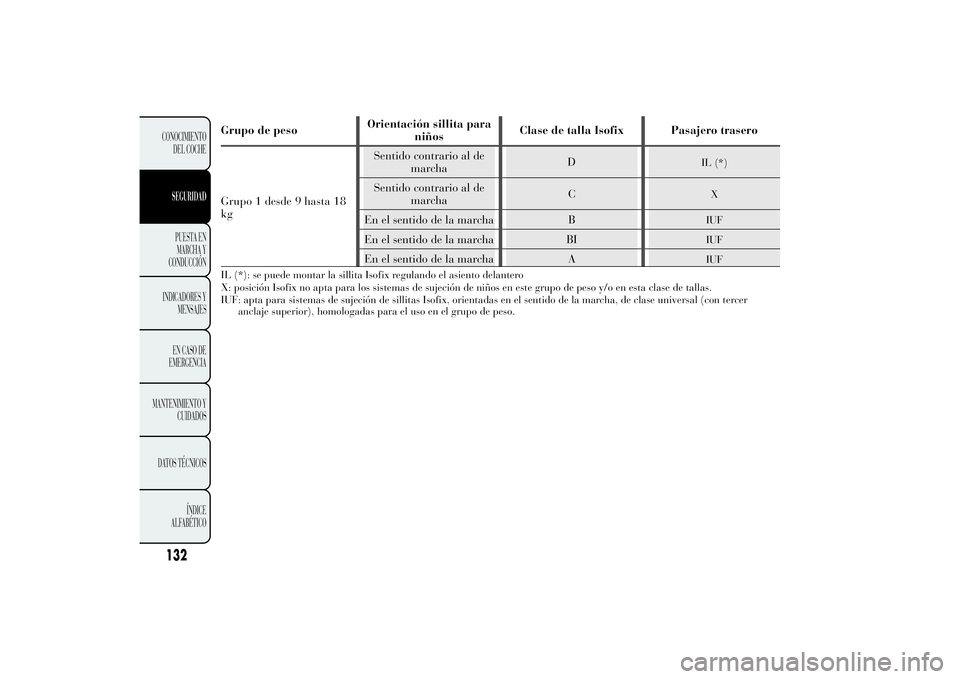

Grupo de pesoOrientación sillita para
niñosClase de talla Isofix Pasajero trasero
Grupo 1 desde 9 hasta 18
kgSentido contrario al de
marchaD
IL (*)
Sentido contrario al de
marchaC
X
En el sentido de la marcha B
IUF
En el sentido de la marcha BI
IUF
En el sentido de la marcha A
IUF
IL (*): se puede montar la sillita Isofix regulando el asiento delantero
X: posición Isofix no apta para los sistemas de sujeción de niños en este grupo de peso y/o en esta clase de tallas.
IUF: apta para sistemas de sujeción de sillitas Isofix, orientadas en el sentido de la marcha, de clase universal (con tercer
anclaje superior), homologadas para el uso en el grupo de peso.
132CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

Inactividad del vehículo
durante un período
prolongado........................ 149
Indicador del líquido de
refrigeración motor ............. 8
Indicador del nivel de
combustible ........................ 8
Instrumentos de a bordo
– cuentarrevoluciones ......... 8
– indicador de la
temperatura del líquido
de refrigeración motor ..... 8
– indicador del nivel de
combustible ..................... 8
– Instrumentos de a
bordo ............................... 6
– pantalla multifunción ...... 6
– pantalla multifunción
reconfigurable.................. 7
– velocímetro ...................... 8
Interiores (limpieza) ........... 232
Intermitentes
– comando .......................... 53
– sustitución de la
lámpara.......................... 185
Isofix Universale (sillita
para niños)........................ 1K
it Fix&Go Automatic ....... 174
Lámparas
– indicaciones generales .... 179
– lámparas (sustitución) .... 179
– tipos de lámparas ........... 181
Lancia CODE (sistema) ....... 25
Lavafaros ........................... 229
Lavaluneta ........................... 57
– nivel del líquido del
lavaluneta ...................... 220
Lavaparabrisas
– nivel del líquido del
lavaparabrisas ................ 220
Levantamiento del
vehículo ............................ 205
– Maletero (volumen) ........ 247
– Pantalla ........................... 12Limitadores de carga .......... 121
Limpialuneta ....................... 57
– comprobación del nivel.........
216-217-218
– escobillas ........................ 226
– sustitución de la
escobilla ......................... 227
Limpiaparabrisas ................. 54
– comprobación del nivel.........
216-217-218
– escobillas ........................ 226– sustitución de las
escobillas ........................ 227
Limpieza de las ventanillas .. 54
Limpieza y mantenimiento
– asientos de piel ............... 232
– asientos .......................... 232
– carrocería ....................... 229
– compartimento del
motor ............................. 231
– faros delanteros .............. 231
– interiores del vehículo..... 232
– partes de plástico y
revestidas ....................... 232
– partes revestidas con
piel auténtica.................. 233
– ventanillas ...................... 231
Líquidos y lubricantes
(características)................. 252
Llantas
– dimensiones.................... 242
– lectura correcta de la
llanta.............................. 242
– llantas y neumáticos ....... 241
– Rim Protector ................. 246
– Ruedas y neumáticos ...... 224
Llave con mando a
distancia (sustitución de
la pila) ............................... 28
293CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOSÍNDICE
ALF
ABÉTICO
30

– lectura correcta del
neumático ...................... 241
– neumáticos de serie ........ 242
– neumáticos para la
nieve .............................. 242
– neumáticos Rim
Protector ........................ 246
– presiones de inflado ........ 245
Neumáticos -
mantenimiento .................. 224Opciones del menú .............. 14
Ordenador de a bordo
– botón TRIP...................... 24
– Ordenador de a bordo ...... 22
– valores del Ordenador
de a bordo ....................... 22Palancas en el volante
– palanca izquierda ............ 51
Pantalla ............................... 9
– Botones de mando ........... 12
Pantalla multifunción........... 9
Pantalla multifunción
reconfigurable .................... 10
Pesos y cargas ..................... 249
Plafones
– plafón de la guantera ....... 63
– plafón delantero............... 60– plafón del maletero .......... 63
– plafón trasero .................. 62
Plan de Mantenimiento
Programado ...................... 209
Portaequipajes/portaesquís .. 82
Preinstalación del sistema
de navegación portátil ........ 96
Preinstalación para
montaje de una sillita
para niños "Isofix" ............ 129
Prestaciones (velocidad
máxima) ........................... 248
Pretensores ......................... 120
Protección del medio
ambiente ........................... 115
Puertas................................. 71
– bloqueo/desbloqueo de
puertas ............................ 71
Pulverizadores del
lavaluneta ......................... 228
Pulverizadores del
lavaparabrisas ................... 228
Remolque del vehículo ....... 205
Reposacabezas ..................... 33
Repostaje del vehículo . 110-111
Repostaje ............................ 111
Repostajes
– tabla de repostajes .......... 2Reserva de combustible....... 2
Rim Protector ..................... 246
Ruedas y neumáticos
– Fix&Go Automatic (kit) . 174
– presión de inflado de los
neumáticos ..................... 245
– rueda de repuesto ........... 241
– Ruedas y neumáticos ...... 224
– sustitución de una
rueda.............................. 168
Salpicadero
portainstrumentos .............. 5
Seguridad de los niños
durante el transporte ......... 124
– preinstalación para
montaje de una sillita
para niños "Isofix" ......... 129
– Seguridad de los niños
durante el transporte ...... 124
– sillitas para niños ........... 131
Seguridad ........................... 116
– cinturones de seguridad .. 116
– seguridad de los niños
durante el transporte ...... 124
– sillita para niños
"Isofix" (montaje) .......... 129
Sensor crepuscular ............... 52
Side Bag ............................. 135
295CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOSÍNDICE
ALF
ABÉTICO
5050
