feux Lancia Ypsilon 2011 Notice d'entretien (in French)

CONNAISSANCE DU VÉHICULE
PLANCHE DE BORDLa présence et la position des commandes, des instruments et des témoins peuvent varier en fonction des
versions.1. Aérateurs réglables et orientables 2. Aérateurs fixes pour l'envoi d'air sur les vitres latérales 3. Levier de
commande des feux extérieurs 4. Airbag frontal conducteur 5. Levier de commande d'essuie-glace avant/essuie-
glace arrière/trip computer 6. Aérateurs centraux réglables et orientables 7. Combiné de bord 8. Airbag frontal
passager 9. Boîte à gants 10. Boutons de commande 11. Levier de vitesses 12. Commandes de chauffage/
ventilation/climatisation 13. Autoradio (pour les versions/marchés qui le prévoient) 14. Dispositif de démarragefig. 1
L0F0092
5CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

CIndication de la fonction Start&Stop (pour les
versions/marchés qui le prévoient)D
Heure (affichée en permanence même clé retirée
et portes fermées)
EOdomètre (visualisation des kilomètres/miles
parcourus)FTempérature extérieureG
Position d'assiette des phares (uniquement avec
feux de croisement activés)
H
Activation éventuelle de la direction assistée
électrique Dualdrive (inscription CITY) ou
activation du mode de conduite ECO
(inscription ECO)PAGE-ÉCRAN « STANDARD » ÉCRAN
MULTIFONCTION RECONFIGURABLE
L'écran fig. 6 affiche les indications suivantes :
AHeureBDate ou affichage des kilomètres (miles) partiels
parcourusCGear Shift Indicator (indication changement de
vitesse) (pour les versions/marchés qui le
prévoient)D
Indication de la fonction Start&Stop (pour les
versions/marchés qui le prévoient)
EOdomètre (visualisation des kilomètres/miles
parcourus)FPosition d'assiette des phares (uniquement avec
feux de croisement activés)G
Température extérieure
H
Signalisation concernant l’état du véhicule (ex.
portes ouvertes, ou bien présence éventuelle
de glace sur la route, etc.)
Sur certaines versions, l'écran affiche la pression
de la turbine.
GEAR SHIFT INDICATOR
Le système GSI (Gear Shift Indicator) suggère au
conducteur d'effectuer un changement de vitesse
via une indication spéciale s'affichant sur le
combiné de bord fig. 7. Grâce au GSI, le
conducteur est informé que le passage à une autre
vitesse permet d'obtenir une réduction de la
consommation.
fig. 6
L0F1007
10
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

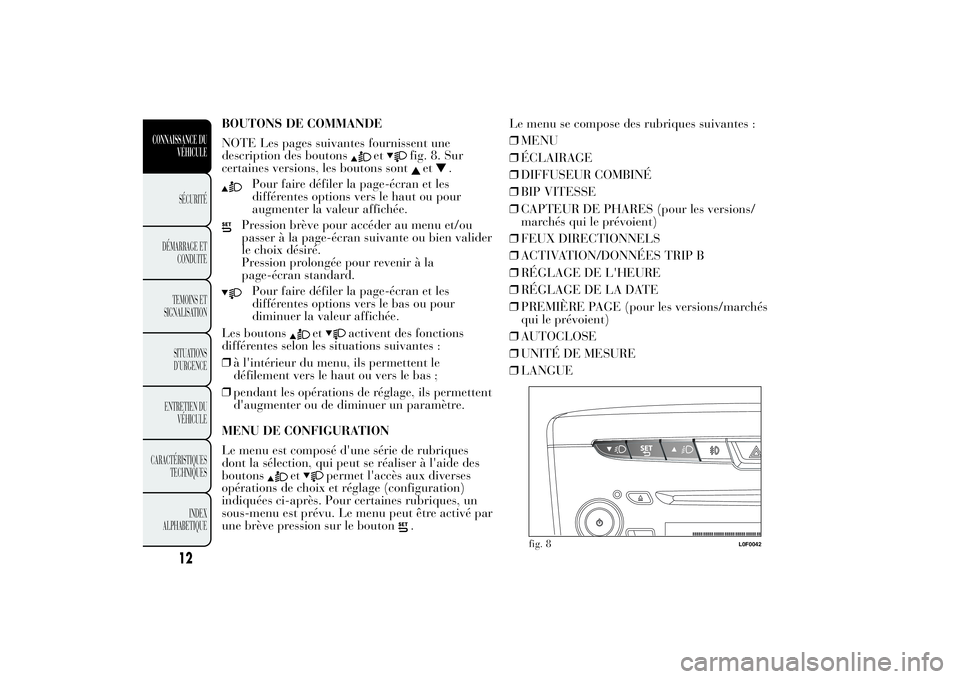

BOUTONS DE COMMANDE
NOTE Les pages suivantes fournissent une
description des boutons
et
fig. 8. Sur
certaines versions, les boutons sont
et
.
Pour faire défiler la page-écran et les
différentes options vers le haut ou pour
augmenter la valeur affichée.Pression brève pour accéder au menu et/ou
passer à la page-écran suivante ou bien valider
le choix désiré.
Pression prolongée pour revenir à la
page-écran standard.Pour faire défiler la page-écran et les
différentes options vers le bas ou pour
diminuer la valeur affichée.
Les boutons
et
activent des fonctions
différentes selon les situations suivantes :
❒à l'intérieur du menu, ils permettent le
défilement vers le haut ou vers le bas ;
❒pendant les opérations de réglage, ils permettent
d'augmenter ou de diminuer un paramètre.
MENU DE CONFIGURATION
Le menu est composé d'une série de rubriques
dont la sélection, qui peut se réaliser à l'aide des
boutons
et
permet l'accès aux diverses
opérations de choix et réglage (configuration)
indiquées ci-après. Pour certaines rubriques, un
sous-menu est prévu. Le menu peut être activé par
une brève pression sur le bouton
.Le menu se compose des rubriques suivantes :
❒MENU
❒ÉCLAIRAGE
❒DIFFUSEUR COMBINÉ
❒BIP VITESSE
❒CAPTEUR DE PHARES (pour les versions/
marchés qui le prévoient)
❒FEUX DIRECTIONNELS
❒ACTIVATION/DONNÉES TRIP B
❒RÉGLAGE DE L'HEURE
❒RÉGLAGE DE LA DATE
❒PREMIÈRE PAGE (pour les versions/marchés
qui le prévoient)
❒AUTOCLOSE
❒UNITÉ DE MESURE
❒LANGUE
fig. 8
L0F0042
12
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

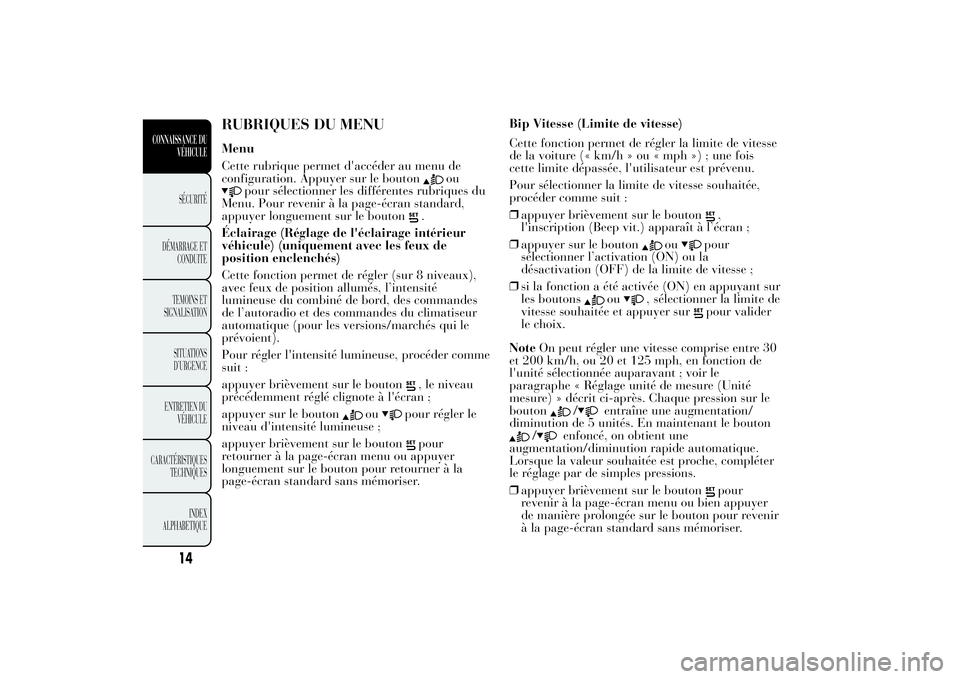

RUBRIQUES DU MENUMenu
Cette rubrique permet d'accéder au menu de
configuration. Appuyer sur le bouton
ou
pour sélectionner les différentes rubriques du
Menu. Pour revenir à la page-écran standard,
appuyer longuement sur le bouton
.
Éclairage (Réglage de l'éclairage intérieur
véhicule) (uniquement avec les feux de
position enclenchés)
Cette fonction permet de régler (sur 8 niveaux),
avec feux de position allumés, l’intensité
lumineuse du combiné de bord, des commandes
de l’autoradio et des commandes du climatiseur
automatique (pour les versions/marchés qui le
prévoient).
Pour régler l'intensité lumineuse, procéder comme
suit :
appuyer brièvement sur le bouton, le niveau
précédemment réglé clignote à l'écran ;
appuyer sur le bouton
ou
pour régler le
niveau d'intensité lumineuse ;
appuyer brièvement sur le bouton
pour
retourner à la page-écran menu ou appuyer
longuement sur le bouton pour retourner à la
page-écran standard sans mémoriser.Bip Vitesse (Limite de vitesse)
Cette fonction permet de régler la limite de vitesse
de la voiture (« km/h » ou « mph ») ; une fois
cette limite dépassée, l'utilisateur est prévenu.
Pour sélectionner la limite de vitesse souhaitée,
procéder comme suit :
❒appuyer brièvement sur le bouton
,
l'inscription (Beep vit.) apparaît à l’écran ;
❒appuyer sur le bouton
ou
pour
sélectionner l’activation (ON) ou la
désactivation (OFF) de la limite de vitesse ;
❒si la fonction a été activée (ON) en appuyant sur
les boutons
ou
, sélectionner la limite de
vitesse souhaitée et appuyer sur
pour valider
le choix.
NoteOn peut régler une vitesse comprise entre 30
et 200 km/h, ou 20 et 125 mph, en fonction de
l'unité sélectionnée auparavant ; voir le
paragraphe « Réglage unité de mesure (Unité
mesure) » décrit ci-après. Chaque pression sur le
bouton
/
entraîne une augmentation/
diminution de 5 unités. En maintenant le bouton
/
enfoncé, on obtient une
augmentation/diminution rapide automatique.
Lorsque la valeur souhaitée est proche, compléter
le réglage par de simples pressions.
❒appuyer brièvement sur le bouton
pour
revenir à la page-écran menu ou bien appuyer
de manière prolongée sur le bouton pour revenir
à la page-écran standard sans mémoriser.
14
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

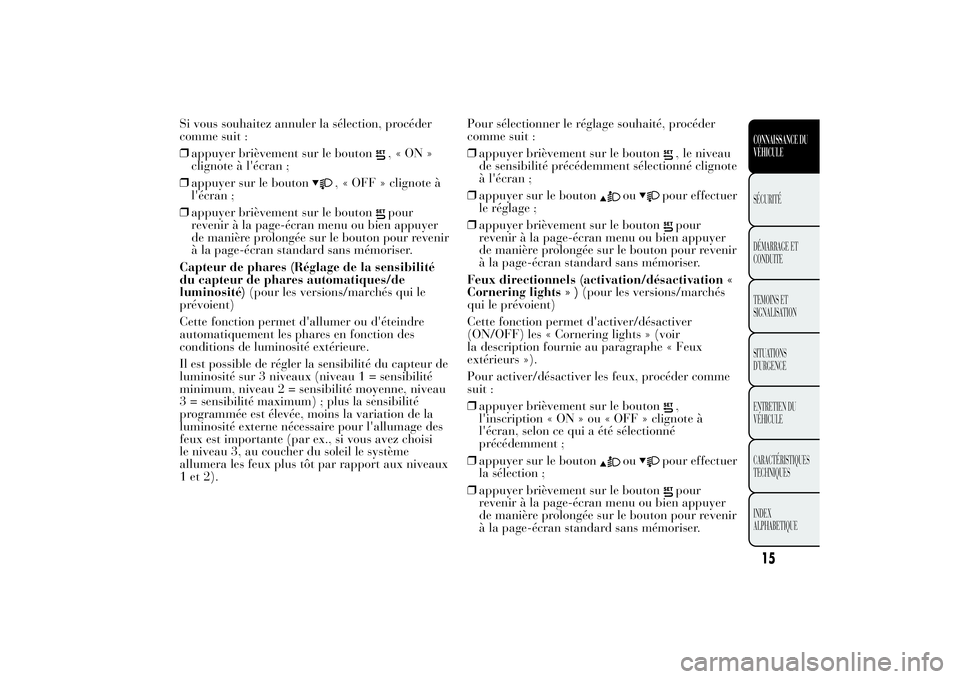

Si vous souhaitez annuler la sélection, procéder
comme suit :
❒appuyer brièvement sur le bouton
,«ON»
clignote à l'écran ;
❒appuyer sur le bouton
, « OFF » clignote à
l'écran ;
❒appuyer brièvement sur le bouton
pour
revenir à la page-écran menu ou bien appuyer
de manière prolongée sur le bouton pour revenir
à la page-écran standard sans mémoriser.
Capteur de phares (Réglage de la sensibilité
du capteur de phares automatiques/de
luminosité)(pour les versions/marchés qui le
prévoient)
Cette fonction permet d'allumer ou d'éteindre
automatiquement les phares en fonction des
conditions de luminosité extérieure.
Il est possible de régler la sensibilité du capteur de
luminosité sur 3 niveaux (niveau 1 = sensibilité
minimum, niveau 2 = sensibilité moyenne, niveau
3 = sensibilité maximum) ; plus la sensibilité
programmée est élevée, moins la variation de la
luminosité externe nécessaire pour l'allumage des
feux est importante (par ex., si vous avez choisi
le niveau 3, au coucher du soleil le système
allumera les feux plus tôt par rapport aux niveaux
1et2).Pour sélectionner le réglage souhaité, procéder
comme suit :
❒appuyer brièvement sur le bouton
, le niveau
de sensibilité précédemment sélectionné clignote
à l'écran ;
❒appuyer sur le bouton
ou
pour effectuer
le réglage ;
❒appuyer brièvement sur le bouton
pour
revenir à la page-écran menu ou bien appuyer
de manière prolongée sur le bouton pour revenir
à la page-écran standard sans mémoriser.
Feux directionnels (activation/désactivation «
Cornering lights » )(pour les versions/marchés
qui le prévoient)
Cette fonction permet d'activer/désactiver
(ON/OFF) les « Cornering lights » (voir
la description fournie au paragraphe « Feux
extérieurs »).
Pour activer/désactiver les feux, procéder comme
suit :
❒appuyer brièvement sur le bouton,
l'inscription « ON » ou « OFF » clignote à
l'écran, selon ce qui a été sélectionné
précédemment ;
❒appuyer sur le bouton
ou
pour effectuer
la sélection ;
❒appuyer brièvement sur le bouton
pour
revenir à la page-écran menu ou bien appuyer
de manière prolongée sur le bouton pour revenir
à la page-écran standard sans mémoriser.
15CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX EXTÉRIEURSLe levier gauche commande la plupart des feux
extérieurs.
L'éclairage extérieur s'enclenche uniquement avec
la clé de contact tournée sur MAR.
Quand on allume les feux extérieurs, on a aussi
l'allumage du combiné de bord et des commandes
situées sur la planche de bord.
FEUX DE JOUR (D.R.L.)« Daytime Running Lights
»(pour les versions/marchés qui le prévoient)
Clé en position MAR et bague A fig. 34 tournée en
positionO, les feux de jour s'allument
automatiquement. Les autres feux et l'éclairage
d'habitacle restent éteints. Si les feux de jour sont
désactivés et la bague A tournée en positionO,
aucun éclairage ne s'allume.
ATTENTION
Les feux de jour sont une alternative
aux feux de croisement en conduite
de jour, quand ces derniers sont obligatoires
ou quand ils ne sont pas obligatoires mais
simplement autorisés.
ATTENTION
Les feux de jour ne remplacent pas
les feux de croisement la nuit ou dans
les tunnels. L’utilisation des feux de jour
dépend du code de la route en vigueur dans
le pays où l'on circule : se conformer aux
normes.
FEUX DE POSITION/FEUX DE CROISEMENT
Quand la clé de contact est en position MAR,
tourner la bague A fig. 34 en position
.Encas
d'activation des feux de croisement, les feux de
jours sont éteints et les feux de position et de
croisement s'allument. Sur le combiné de bord, le
témoin
s'allume.
Quand la clé de contact est sur STOP ou extraite,
en tournant la bague A de la positionOàla
position, tous les feux de position et de plaque
s'allument. Sur le combiné de bord, le témoin
s'allume.
fig. 34
L0F0127
53CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX DE STATIONNEMENT
Ils ne s'allument qu'avec la clé de contact sur
STOP ou enlevée, en mettant la bague A tout
d'abord en positionOet ensuite sur la position
.
Sur le combiné de bord, le témoin
s'allume.
Lorsqu'on actionne le levier du clignotant, il
est possible de sélectionner le côté (droit ou
gauche) des feux.
CONTRÔLE AUTOMATIQUE DES FEUX
(AUTOLIGHT) (Capteur de luminosité)
(pour les
versions/marchés qui le prévoient)
Il s'agit d'un capteur à DEL infrarouges, couplé
au capteur de pluie et monté sur le pare-brise.
Il est en mesure de mesurer les variations de
l'intensité lumineuse à l'extérieur du véhicule, en
fonction de la sensibilité à la lumière programmée
via le Menu de Configuration : plus la sensibilité
est importante, moins la quantité de lumière
externe nécessaire pour l'allumage des feux est
importante.
Activation
Le capteur de luminosité s'active en tournant la
bague A fig. 34 sur la position
. Ainsi, on
obtient l'allumage automatique simultané des feux
de position et de croisement selon la luminosité
extérieure.Au cours de l'allumage des feux par le capteur, il
est possible d'allumer les feux antibrouillard (pour
les versions/marchés qui le prévoient) et les feux
de brouillard arrière. Lors de l'extinction
automatique des feux, les feux de brouillard avant
et arrière (si activés) seront également éteints.
Lors de l'allumage automatique suivant, il faudra
rallumer, au besoin, les feux en question.
Lorsque le capteur est activé, on ne peut effectuer
que l'appel de phares ; il n'est pas possible
d'allumer les feux de route. Pour allumer ces feux,
tourner la bague A dans la position
et activer
les feux de croisement fixes.
Si les feux ont été activés automatiquement et le
capteur commande l'extinction, les feux de
croisement seront d'abord désactivés, et, quelques
secondes après, les feux de position. Dans le cas
d'activation et de dysfonctionnement du capteur,
les feux de position et de croisement seront
allumés indépendamment de la luminosité
extérieure, tandis que l'écran du combiné de bord
signale l'anomalie du capteur. Il est cependant
possible de désactiver le capteur et, au besoin,
d'allumer les feux en question.
ATTENTION Le capteur n'est pas en mesure de
relever la présence de brouillard, par conséquent
dans ces circonstances, l’allumage de ces feux
devra se faire en mode manuel.
54
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX DE ROUTE
Pour activer les feux de route, avec la bague en
position
, pousser le levier vers l'avant, vers la
planche de bord (position instable). Sur le
combiné de bord, le témoin
s'allume.
En relâchant le levier, les feux s'éteignent, les feux
de croisement se rallument et le témoin
s'éteint.
On ne peut pas allumer en mode fixe les feux de
route si le contrôle automatique des feux est
activé.
APPELS DE PHARES
Ils sont obtenus en tirant le levier vers le volant
(position instable). Sur le combiné de bord, le
témoin
s'allume.
CLIGNOTANTS
Porter le levier en position (stable) :
vers le haut :activation du clignotant droit ;
vers le bas :activation du clignotant gauche.
Sur le combiné de bord, le témoin
ou
s'allume
par intermittence. Les indicateurs de direction se
désactivent automatiquement en ramenant la
voiture en position de marche rectiligne.Fonction « Lane Change » (changement de
voie)
Si l’on veut signaler un changement de voie,
placer le levier gauche en position instable
pendant moins d'une demi-seconde. Le clignotant
du côté sélectionné s'activera à trois reprises
consécutives avant de s'éteindre
automatiquement.
DISPOSITIF « FOLLOW ME HOME »
Il permet, pendant un certain laps de temps,
d'éclairer l'espace situé devant le véhicule.
Activation :quand la clé de contact est sur STOP
ou enlevée, tirer le levier vers le volant et
l'actionner dans les 2 minutes suivant l'extinction
du moteur.
À chaque actionnement du levier, l'allumage des
feux est prolongé de 30 secondes, jusqu'à un
maximum de 210 secondes ; une fois cette période
de temps écoulée, les feux s'éteignent
automatiquement.
Chaque actionnement du levier provoque
l'allumage du témoin
sur le combiné de bord,
alors que l'écran affiche un message et la durée
d'activation de la fonction.
Le témoin
s'allume au premier actionnement
du levier et demeure allumé jusqu'à la
désactivation automatique de la fonction. Chaque
actionnement du levier augmente seulement la
durée d'activation des feux.
55CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Désactivation :maintenir le levier tiré vers le
volant pendant plus de 2 secondes.
FEUX EXTÉRIEURS DE COURTOISIE
Ils permettent la visibilité de la voiture et du
secteur à l'avant lors du déverrouillage des portes.
Activation :véhicule éteint, lorsqu'on déverrouille
les portes en appuyant sur le bouton
de la
télécommande, (ou le coffre, en appuyant sur le
bouton
), les feux de croisement, les feux
de position arrière et les feux de plaque
s'allument.
Ces feux restent allumés pendant environ 25
secondes, à moins qu'on commande un nouveau
verrouillage des portes et du coffre à bagages
par la télécommande ou que les portes ou le coffre
à bagages soient ouverts et refermés. Dans des
cas pareils, ils s'éteignent dans les 5 secondes
suivantes.
Les feux extérieurs de courtoisie peuvent être
activés/désactivés grâce au Menu de configuration
(voir paragraphe « Rubriques Menu », dans ce
chapitre).
NETTOYAGE DES VITRESLe levier droit commande l'actionnement de
l'essuie-glace/lave-glace avant et de
l'essuie-glace/lave-glace arrière.
ESSUIE-GLACE/LAVE-GLACE
Il ne fonctionne que lorsque la clé de contact est
sur MAR.

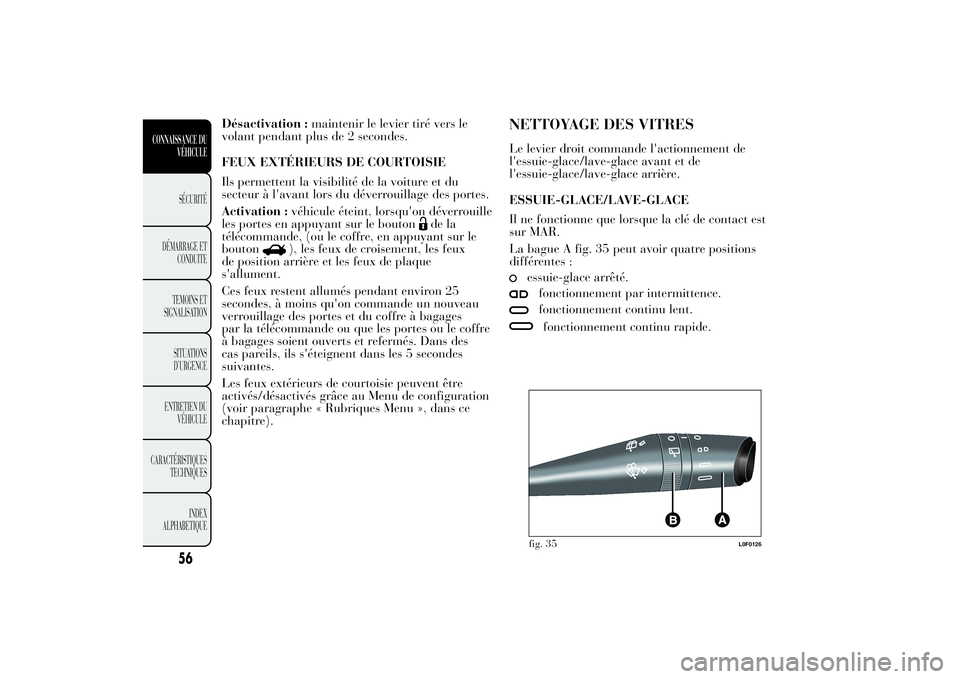

La bague A fig. 35 peut avoir quatre positions
différentes :
essuie-glace arrêté.fonctionnement par intermittence.fonctionnement continu lent.fonctionnement continu rapide.
fig. 35
L0F0126
56
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Éclairage diffus de la planche de bord
L'éclairage diffus de la planche de bord, sauf
réglage différent dans le Menu de configuration du
combiné de bord (voir paragraphe « Rubriques
du menu » dans ce chapitre), suit les modalités
d'allumage du plafonnier avant.
Il est possible de modifier ce réglage en
intervenant sur le Menu de configuration du
combiné de bord de façon à :
❒avoir l'éclairage diffus toujours éteint ;
❒associer l'allumage de l'éclairage diffus à
l'allumage des feux de croisement (en réglant
aussi l'intensité de l'éclairage).TEMPORISATION ÉCLAIRAGE DU
PLAFONNIER
Sur certaines versions, pour rendre plus aisée
l’entrée/sortie de la voiture, en particulier pendant
la nuit ou dans des lieux peu éclairés, deux
logiques de temporisation sont disponibles.
Temporisation à l'entrée dans la voiture
L'éclairage du plafonnier s'allume de la façon
suivante :
❒environ 10 secondes au déverrouillage des
portes ;
❒environ 3 minutes à l'ouverture d'une des portes
;
❒environ 10 secondes à la fermeture des portes.
La temporisation s'interrompt lorsque l'on tourne
la clé de contact sur MAR.
Trois modes d'extinction sont prévus :
❒la fermeture de toutes les portes désactive la
temporisation de trois minutes et une autre
temporisation de 10 secondes est activée. Cette
temporisation est désactivée si la clé est mise sur
MAR ;
❒au verrouillage des portes (obtenu soit par
télécommande ou avec la clé sur la porte du côté
conducteur), le plafonnier s'éteint.
❒l'éclairage intérieur s'éteint après 15 minutes
pour préserver la durée de vie de la batterie
fig. 38
L0F0051
63CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
