Lancia Ypsilon 2012 Betriebsanleitung (in German)

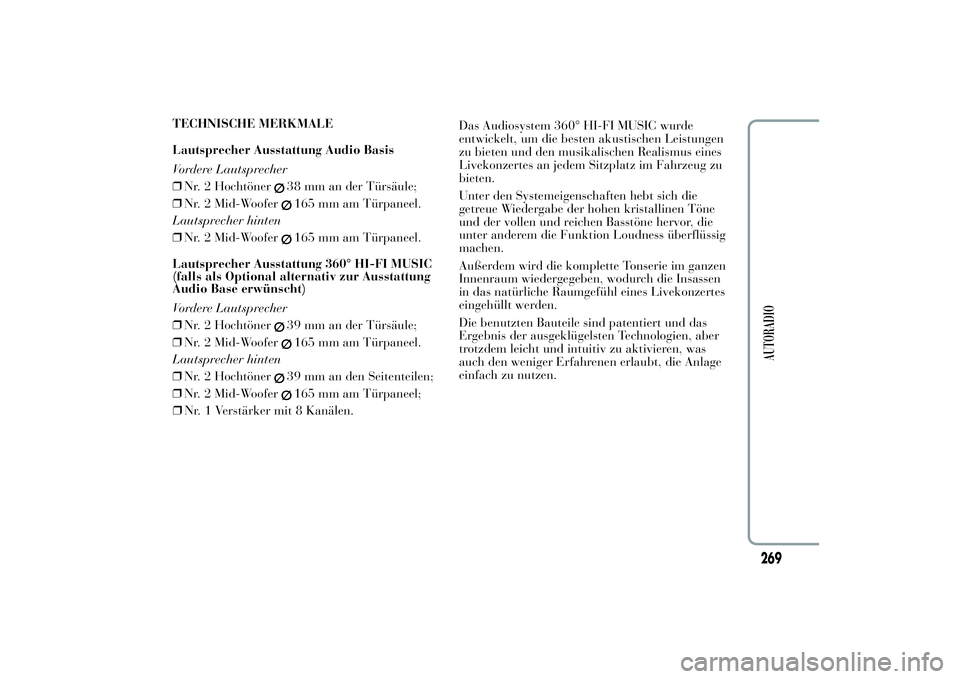

TECHNISCHE MERKMALE
Lautsprecher Ausstattung Audio Basis
Vordere Lautsprecher
❒Nr. 2 Hochtöner
38 mm an der Türsäule;
❒Nr. 2 Mid-Woofer165 mm am Türpaneel.
Lautsprecher hinten
❒Nr. 2 Mid-Woofer165 mm am Türpaneel.
Lautsprecher Ausstattung 360° HI-FI MUSIC
(falls als Optional alternativ zur Ausstattung
Audio Base erwünscht)
Vordere Lautsprecher
❒Nr. 2 Hochtöner39 mm an der Türsäule;
❒Nr. 2 Mid-Woofer165 mm am Türpaneel.
Lautsprecher hinten
❒Nr. 2 Hochtöner39 mm an den Seitenteilen;
❒Nr. 2 Mid-Woofer165 mm am Türpaneel;
❒Nr. 1 Verstärker mit 8 Kanälen.Das Audiosystem 360° HI-FI MUSIC wurde
entwickelt, um die besten akustischen Leistungen
zu bieten und den musikalischen Realismus eines
Livekonzertes an jedem Sitzplatz im Fahrzeug zu
bieten.
Unter den Systemeigenschaften hebt sich die
getreue Wiedergabe der hohen kristallinen Töne
und der vollen und reichen Basstöne hervor, die
unter anderem die Funktion Loudness überflüssig
machen.
Außerdem wird die komplette Tonserie im ganzen
Innenraum wiedergegeben, wodurch die Insassen
in das natürliche Raumgefühl eines Livekonzertes
eingehüllt werden.
Die benutzten Bauteile sind patentiert und das
Ergebnis der ausgeklügelsten Technologien, aber
trotzdem leicht und intuitiv zu aktivieren, was
auch den weniger Erfahrenen erlaubt, die Anlage
einfach zu nutzen.
269
AUTORADIO

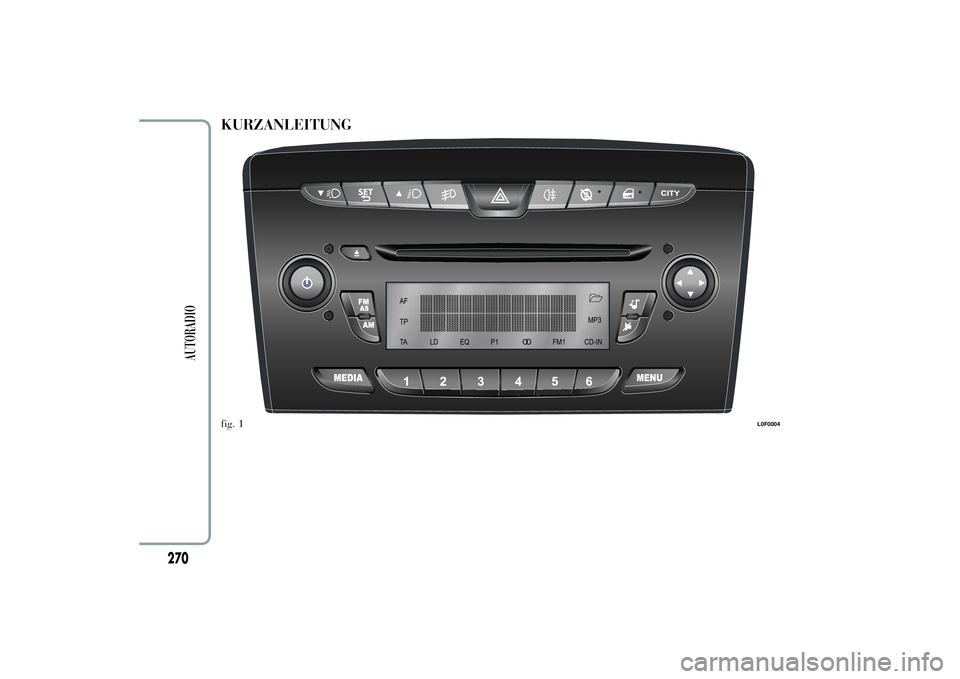

KURZANLEITUNGfig. 1
L0F0004
270
AUTORADIO

Allgemeine FunktionenTaste Funktionen Betriebsmodus
Zündung kurzer Tastendruck
Ausschalten kurzer Tastendruck
Lautstärkeregelung Drehung des Drehgriffs nach li/re
FM ASAuswahl des Radiosenders FM1, FM2, FM
AutostoreKurzes, wiederholtes Drücken der Taste
AMWahl der Radiosensors MW1, MW2 Kurzes, wiederholtes Drücken der Taste
MEDIAAuswahl der Quelle CD/Media Player (nur
mitBlue&Me
™
) / AUX (nur mit
Blue&Me
™
, für Versionen und Märkte wo
vorgesehen)Kurzes, wiederholtes Drücken der Taste
Ein-/Ausschalten der Lautstärke
(Mute/Pause)Kurzes Drücken der TasteAudioeinstellungen: tiefe Töne (BASS), hohe
Töne (TREBLE), Ausgleich links/rechts
(BALANCE), Ausgleich vorne/hinten
(FADER)Aktivierung des Menüs: kurzer Tastendruck
Wahl der Einstellungsart: Druck der Tasten
oder
Einstellen der Werte: Druck der Tasten
oder
˙
MENÜEinstellen der erweiterten FunktionenAktivierung des Menüs: kurzer Tastendruck
Wahl der Einstellungsart: Druck der Tasten
oder
Einstellen der Werte: Druck der Tasten
oder
.
271
AUTORADIO

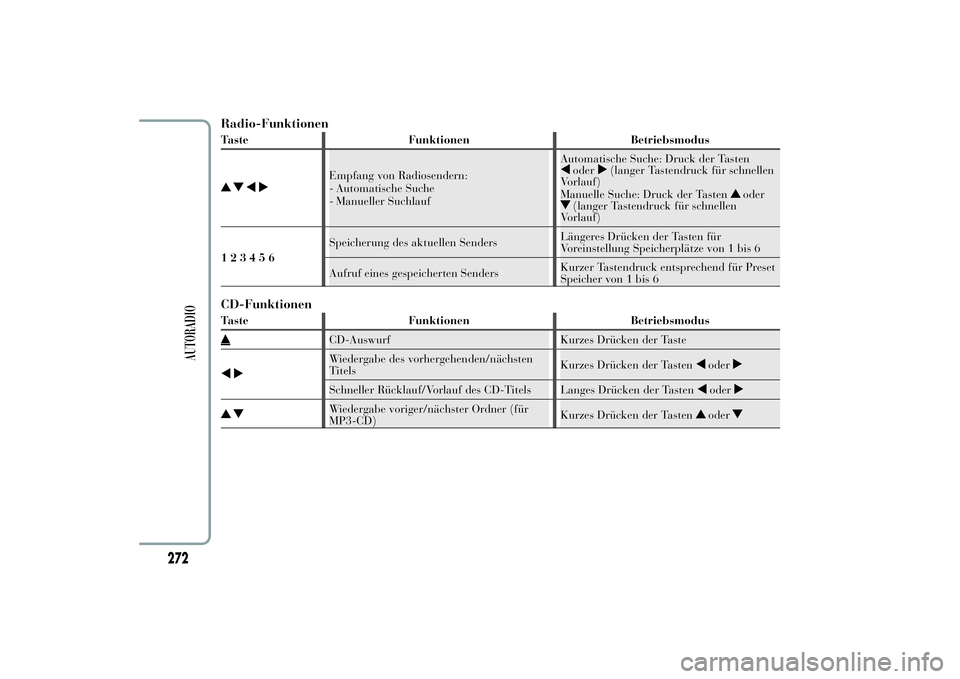

Radio-FunktionenTaste Funktionen Betriebsmodus
Empfang von Radiosendern:
- Automatische Suche
- Manueller SuchlaufAutomatische Suche: Druck der Tasten
oder
(langer Tastendruck für schnellen
Vorlauf)
Manuelle Suche: Druck der Tasten
oder
(langer Tastendruck für schnellen
Vorlauf)
123456Speicherung des aktuellen SendersLängeres Drücken der Tasten für
Voreinstellung Speicherplätze von 1 bis 6
Aufruf eines gespeicherten SendersKurzer Tastendruck entsprechend für Preset
Speicher von 1 bis 6
CD-FunktionenTaste Funktionen Betriebsmodus
CD-Auswurf Kurzes Drücken der TasteWiedergabe des vorhergehenden/nächsten
TitelsKurzes Drücken der Tasten
oder
Schneller Rücklauf/Vorlauf des CD-Titels Langes Drücken der Tasten
oder
Wiedergabe voriger/nächster Ordner (für
MP3-CD)Kurzes Drücken der Tasten
oder
272
AUTORADIO

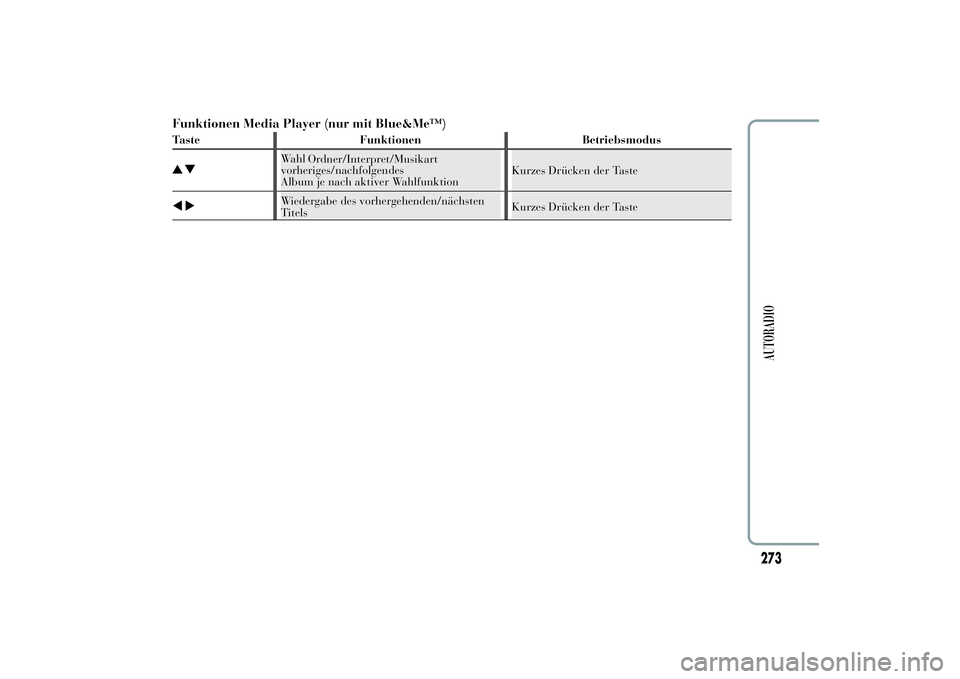

Funktionen Media Player (nur mit Blue&Me™)Taste Funktionen Betriebsmodus
Wahl
vorheriges/nachfolgendes
Album je nach aktiver WahlfunktionKurzes Drücken der TasteWiedergabe des vorhergehenden/nächsten
TitelsKurzes Drücken der Taste
273
AUTORADIO
Ordner/Interpret/Musikart

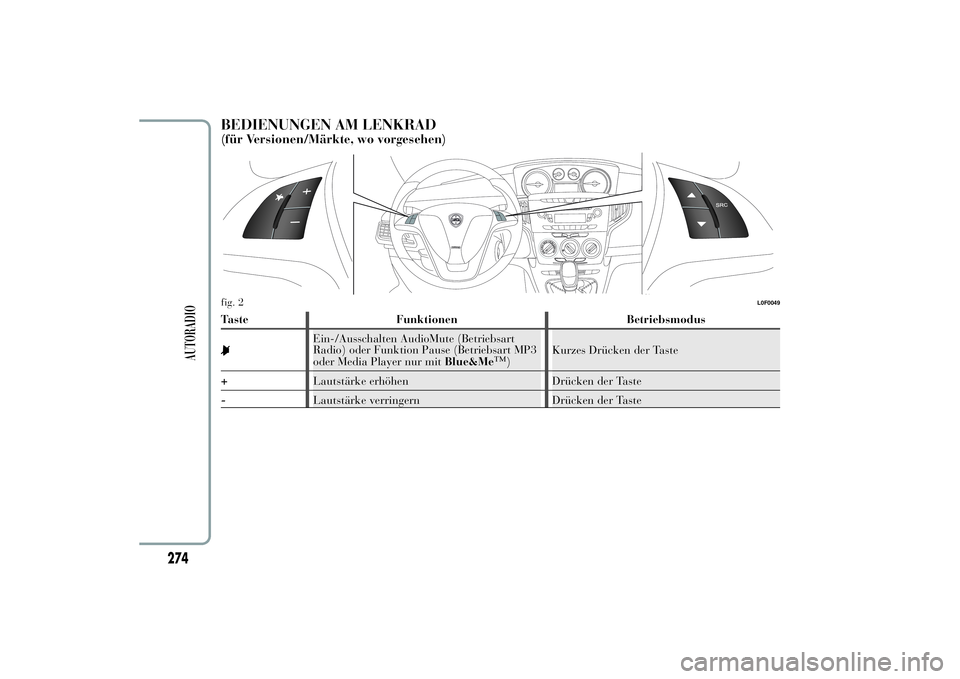

BEDIENUNGEN AM LENKRAD(für Versionen/Märkte, wo vorgesehen)Taste Funktionen Betriebsmodus
Ein-/Ausschalten AudioMute (Betriebsart
Radio) oder Funktion Pause (Betriebsart MP3
oder Media Player nur mitBlue&Me
™
)Kurzes Drücken der Taste
+Lautstärke erhöhen Drücken der Taste
-Lautstärke verringern Drücken der Taste
SRC
fig. 2
L0F0049
274
AUTORADIO

Taste Funktionen Betriebsmodus
SRCFrequenzauswahl Radio (FM1, FM2, FMT,
FMA, MW1, MW2) und Wahl der
Audioquellen (Radio, MP3 oder Media Player
nur mitBlue&Me
™
) /AUX (nur mit
Blue&Me
™
, für Versionen/Märkte, wo
vorgesehen)Drücken der Taste
HINWEIS: Ausgehend von der Quelle FM oder
AM, die am Autoradio eingestellt ist (z.B. FM1
oder MW1) schaltet das Radio immer auf die
letzte Audio-Quelle (FMA oder MW2) um,
wenn man eine komplette Suche der
Radiosender mit der Taste SRC ausführt
(indem die Suche auf einer Quelle beendet
wird, die nicht das Radio ist), wenn man die
Radio-Quelle (FM oder AM) mit den
Bedienungen an der Frontseite des Radios
auswählt.
Radio:Aufrufen der Vorwahlsender (von 1 bis
6) CD/CD MP3: Wahl des nächsten TitelsDrücken der TasteRadio: Aufrufen der Vorwahlsender (von 1 bis
6) CD/CD MP3: Wahl des vorherigen TitelsDrücken der Taste
275
AUTORADIO

ALLGEMEINESDas Autoradio verfügt über folgende Funktionen:
Bereich Radio
❒PLL-Abstimmung in den Frequenzbereichen
FM/AM/MW;
❒RDS (Radio Data System) mit Funktion TA
(Verkehrsnachrichten) - TP (Sender mit
Verkehrsnachrichten) - EON (Enhanced Other
Network) - REG (regionale Sender)
❒AF: Wahl Suche andere Frequenzen im RDS-
Modus;
❒Voreinstellung Notfallalarm
❒Automatische/manuelle Senderabstimmung
❒FM-Mehrwege-Detektor
❒manuelles Speichern von 30 Sendern: 18 im
Frequenzbereich FM (6 in FM1, 6 in FM2, 6 in
FMT), 12 im Frequenzbereich MW (6 in MW1,
6 in MW2);
❒Automatische Speicherung (Funktion
AUTOSTORE) von 6 Sendern im gewählten
FM-Bereich
❒Funktion SPEED VOLUME (nicht für
Versionen mit 360°-HI-FI-MUSIC-System):
automatische Regelung der Lautstärke in
Abhängigkeit der Fahrzeuggeschwindigkeit;
❒Automatische Wahl Stereo/MonoBereich CD
❒Direktwahl CD
❒Titelwahl (vor/zurück)
❒Schnellvor-/rücklauf der Titel
❒Funktion CD Display: Anzeige Name der
CD/abgelaufene Spielzeit des Titels;
❒Lesen von Audio-CD, CD-R und CD-RW
Auf Multimedia-CD sind außer den
Audiospuren auch Daten
aufgezeichnet. Die Wiedergabe einer
derartigen CD kann zu Störgeräuschen mit
einer derartigen Lautstärke führen, dass die
Verkehrssicherheit beeinträchtigt wird.
Zudem kann es zu Schäden an den
Lautsprechern kommen.
Bereich CD / MP3
❒Funktion MP3-Info (ID3-TAG)
❒Auswahl voriges/folgendes Verzeichnis
❒Titelwahl (vor/zurück)
❒Schnellvor-/rücklauf der Titel
❒Funktion MP3 Display: Anzeige Name
Verzeichnis, ID3-TAG-Informationen,
abgelaufene Spielzeit des Titels, Dateiname);
❒Lesen von Audio- oder Daten-CD, CD-R und
CD-RW
276
AUTORADIO

Bereich Audio
❒Funktion Mute/Pause
❒Funktion Soft Mute (weiche Stummschaltung)
❒Funktion Loudness (außer Versionen mit 360°-
HI-FI-MUSIC-System);
❒Grafischer Equalizer mit 7 Bändern (außer
Versionen mit 360°-HI-FI-MUSIC-System)
❒Getrennte Regelung Tiefen/Höhen
❒Balance Kanäle rechts/links
Bereich Media Player (nur mit Blue&Me™)
Für die Funktionen des Media Players gelten die
Angaben in der ErgänzungBlue&Me™.
AUX-Schnitt (nur mit Blue&Me™)
(für Versionen/Märkte, wo vorgesehen)
❒Wahl der AUX-Quelle;
❒AUX-Offset-Funktion: Anpassung der
Lautstärke des tragbaren Geräts an die anderen
Tonquellen;
❒Lesen des tragbaren Wiedergabegeräts.
FUNKTIONEN UND EINSTELLUNGENEINSCHALTEN DES AUTORADIOS
Das Autoradio wird durch kurzes Drücken der
Taste/Drehgriff
ON/OFF eingeschaltet.
Beim Einschalten des Autoradios wird die
Lautstärke auf den Wert 20 begrenzt, wenn es bei
der vorherigen Benutzung auf einen höheren Wert
eingestellt wurde, oder auf den wert 5, wenn zuvor
auf 0 oder Mute/Pause gestellt wurde. In allen
anderen Fällen wird die beim letzten Abschalten
gewählte Lautstärke beibehalten.
Wird das Autoradio eingeschaltet, wenn der
Zündschlüssel abgezogen ist, schaltet es
automatisch nach etwa 20 min aus. Nach dem
automatischen Ausschalten ist es möglich, das
Autoradio für weitere 20 min durch Drücken der
Taste/DrehtasteON/OFF einzuschalten.
AUSSCHALTEN DES AUTORADIOS
Die Taste/den Drehgriff
(ON/OFF) kurz
drücken.
AUSWAHL DER RADIO-FUNKTIONEN
Durch kurzes und wiederholtes Betätigen der Taste
FM-AS ist es möglich, nacheinander die folgenden
Audioquellen zu wählen:
❒TUNER ("FM1", "FM2", "FMA").
277
AUTORADIO

Durch kurzes und wiederholtes Betätigen der Taste
AM ist es möglich, nacheinander die folgenden
Audioquellen zu wählen:
❒TUNER ("MW1", "MW2").
AUSWAHL DER FUNKTION CD
Durch kurzes Drücken der Taste MEDIA kann
man die CD-Funktion wählen.
SPEICHERFUNKTION DER AUDIOQUELLE
Wenn während des Hörens einer CD eine andere
Funktion (z.B. das Radio) gewählt wird, wird die
Wiedergabe unterbrochen. Beim Zurückschalten
zur CD-Betriebsart, wird die Wiedergabe an der
Stelle fortgesetzt, an der sie unterbrochen wurde.
Wenn während des Radiohörens eine andere
Funktion gewählt wird, erfolgt beim
Zurückschalten zum Radio-Modus die
Abstimmung des zuletzt gewählten Senders.
LAUTSTÄRKEREGELUNG
Mit Taste/Drehgriff
ON/OFF kann die
Lautstärke eingestellt werden.
Bei Änderung der Lautstärke während der
Übertragung einer Verkehrsmeldung, wird die
neue Einstellung nur bis zu deren Ende
beibehalten.FUNKTION MUTE/PAUSE
(Stummschaltung)
Zum Aktivieren der Funktion Mute kurz die Taste
betätigen
. Die Lautstärke verringert sich
schrittweise und auf dem Display erscheint die
Meldung "RADIO Mute" (im Modus Radio) oder
"PAUSE" (im Modus CD).
Zum Deaktivieren der Funktion Mute erneut die
Taste betätigen
. Die Lautstärke erhöht sich
schrittweise bis zum Erreichen des zuvor
eingestellten Wertes.
Bei Änderung der Lautstärke mit den
entsprechenden Bedienelementen wird die
Funktion Mute deaktiviert und die Lautstärke auf
die neue gewählte Höhe eingestellt.
Bei aktiver Mute-Funktion, beim Eingehen einer
Verkehrsmeldung (wenn die Funktion TA aktiv
ist) oder bei Empfang eines Notalarms wird die
Funktion Mute ignoriert. Nach dem Ende der
Meldung wird die Funktion wieder aktiviert.
AUDIO-REGELUNGEN
Die vom Audiomenü vorgeschlagenen Funktionen
unterscheiden sich je nach aktivierter Umgebung:
AM/FM/CD/Media Player (nur mitBlue&Me™)
/AUX (nur mitBlue&Me™, für
Versionen/Märkte, wo vorgesehen).
Betätigen Sie, um die Funktionen Audio zu
ändern, kurz die Taste
.
278
