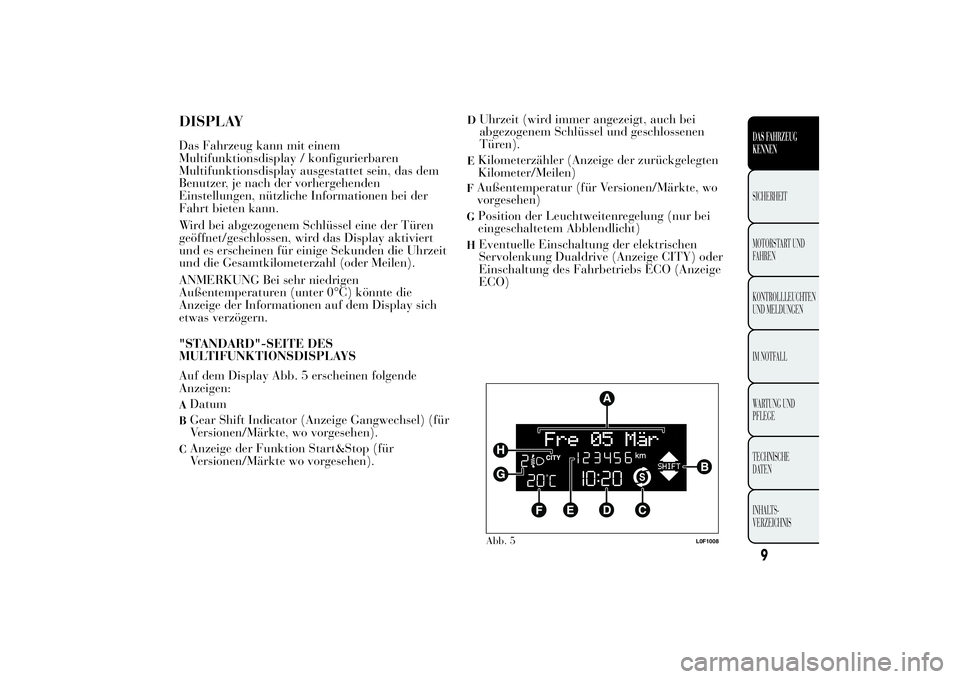

Page 11 of 307
DISPLAYDas Fahrzeug kann mit einem
Multifunktionsdisplay / konfigurierbaren
Multifunktionsdisplay ausgestattet sein, das dem
Benutzer, je nach der vorhergehenden
Einstellungen, nützliche Informationen bei der
Fahrt bieten kann.
Wird bei abgezogenem Schlüssel eine der Türen
geöffnet/geschlossen, wird das Display aktiviert
und es erscheinen für einige Sekunden die Uhrzeit
und die Gesamtkilometerzahl (oder Meilen).
ANMERKUNG Bei sehr niedrigen
Außentemperaturen (unter 0°C) könnte die
Anzeige der Informationen auf dem Display sich
etwas verzögern.
"STANDARD"-SEITE DES
MULTIFUNKTIONSDISPLAYS
Auf dem Display Abb. 5 erscheinen folgende
Anzeigen:ADatumBGear Shift Indicator (Anzeige Gangwechsel) (für
Versionen/Märkte, wo vorgesehen).CAnzeige der Funktion Start&Stop (für
Versionen/Märkte wo vorgesehen).
D
Uhrzeit (wird immer angezeigt, auch bei
abgezogenem Schlüssel und geschlossenen
Türen).
EKilometerzähler (Anzeige der zurückgelegten
Kilometer/Meilen)
FAußentemperatur (für Versionen/Märkte, wo
vorgesehen)G
Position der Leuchtweitenregelung (nur bei
eingeschaltetem Abblendlicht)
H
Eventuelle Einschaltung der elektrischen
Servolenkung Dualdrive (Anzeige CITY) oder
Einschaltung des Fahrbetriebs ECO (Anzeige
ECO)Abb. 5
L0F1008
9DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

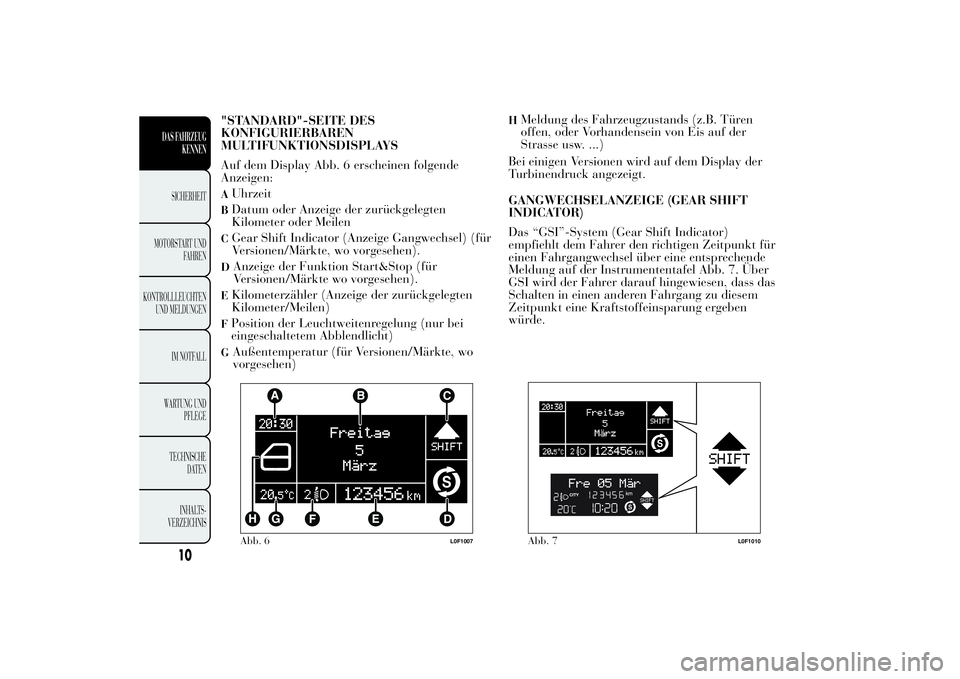

Page 12 of 307
"STANDARD"-SEITE DES
KONFIGURIERBAREN
MULTIFUNKTIONSDISPLAYS
Auf dem Display Abb. 6 erscheinen folgende
Anzeigen:AUhrzeitBDatum oder Anzeige der zurückgelegten
Kilometer oder MeilenCGear Shift Indicator (Anzeige Gangwechsel) (für
Versionen/Märkte, wo vorgesehen).D
Anzeige der Funktion Start&Stop (für
Versionen/Märkte wo vorgesehen).
EKilometerzähler (Anzeige der zurückgelegten
Kilometer/Meilen)FPosition der Leuchtweitenregelung (nur bei
eingeschaltetem Abblendlicht)G
Außentemperatur (für Versionen/Märkte, wo
vorgesehen)
H
Meldung des Fahrzeugzustands (z.B. Türen
offen, oder Vorhandensein von Eis auf der
Strasse usw. ...)
Bei einigen Versionen wird auf dem Display der
Turbinendruck angezeigt.
GANGWECHSELANZEIGE (GEAR SHIFT
INDICATOR)
Das “GSI”-System (Gear Shift Indicator)
empfiehlt dem Fahrer den richtigen Zeitpunkt für
einen Fahrgangwechsel über eine entsprechende
Meldung auf der Instrumententafel Abb. 7. Über
GSI wird der Fahrer darauf hingewiesen, dass das
Schalten in einen anderen Fahrgang zu diesem
Zeitpunkt eine Kraftstoffeinsparung ergeben
würde.
Abb. 6
L0F1007
Abb. 7
L0F1010
10
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

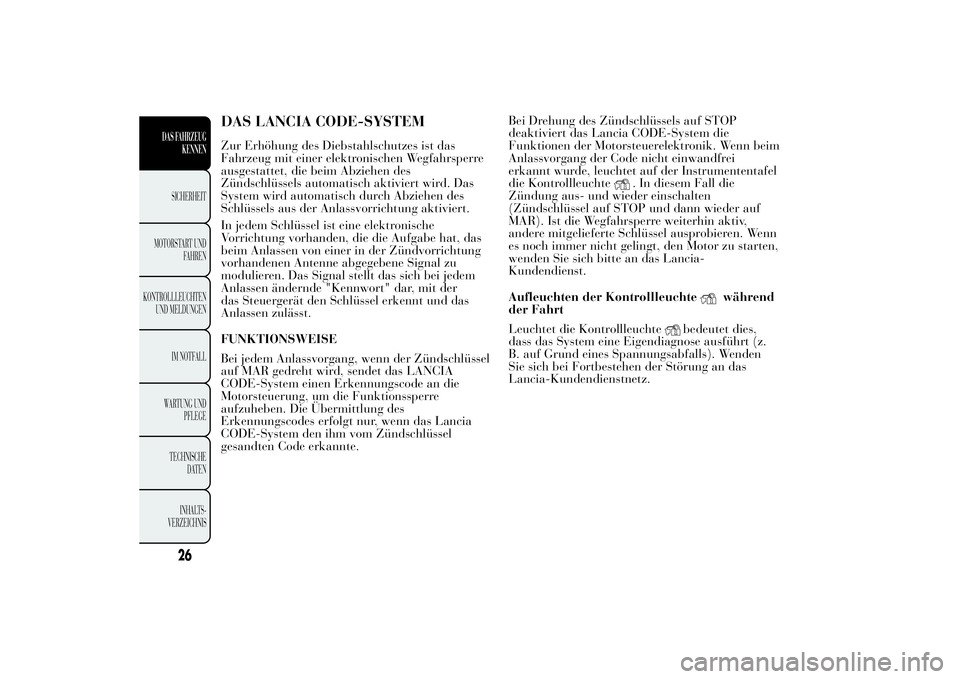

Page 28 of 307
DAS LANCIA CODE-SYSTEMZur Erhöhung des Diebstahlschutzes ist das
Fahrzeug mit einer elektronischen Wegfahrsperre
ausgestattet, die beim Abziehen des
Zündschlüssels automatisch aktiviert wird. Das
System wird automatisch durch Abziehen des
Schlüssels aus der Anlassvorrichtung aktiviert.
In jedem Schlüssel ist eine elektronische
Vorrichtung vorhanden, die die Aufgabe hat, das
beim Anlassen von einer in der Zündvorrichtung
vorhandenen Antenne abgegebene Signal zu
modulieren. Das Signal stellt das sich bei jedem
Anlassen ändernde "Kennwort" dar, mit der
das Steuergerät den Schlüssel erkennt und das
Anlassen zulässt.
FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der Zündschlüssel
auf MAR gedreht wird, sendet das LANCIA
CODE-System einen Erkennungscode an die
Motorsteuerung, um die Funktionssperre
aufzuheben. Die Übermittlung des
Erkennungscodes erfolgt nur, wenn das Lancia
CODE-System den ihm vom Zündschlüssel
gesandten Code erkannte.Bei Drehung des Zündschlüssels auf STOP
deaktiviert das Lancia CODE-System die
Funktionen der Motorsteuerelektronik. Wenn beim
Anlassvorgang der Code nicht einwandfrei
erkannt wurde, leuchtet auf der Instrumententafel
die Kontrollleuchte
. In diesem Fall die
Zündung aus- und wieder einschalten
(Zündschlüssel auf STOP und dann wieder auf
MAR). Ist die Wegfahrsperre weiterhin aktiv,
andere mitgelieferte Schlüssel ausprobieren. Wenn
es noch immer nicht gelingt, den Motor zu starten,
wenden Sie sich bitte an das Lancia-
Kundendienst.
Aufleuchten der Kontrollleuchte
während
der Fahrt
Leuchtet die Kontrollleuchte
bedeutet dies,
dass das System eine Eigendiagnose ausführt (z.
B. auf Grund eines Spannungsabfalls). Wenden
Sie sich bei Fortbestehen der Störung an das
Lancia-Kundendienstnetz.
26
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

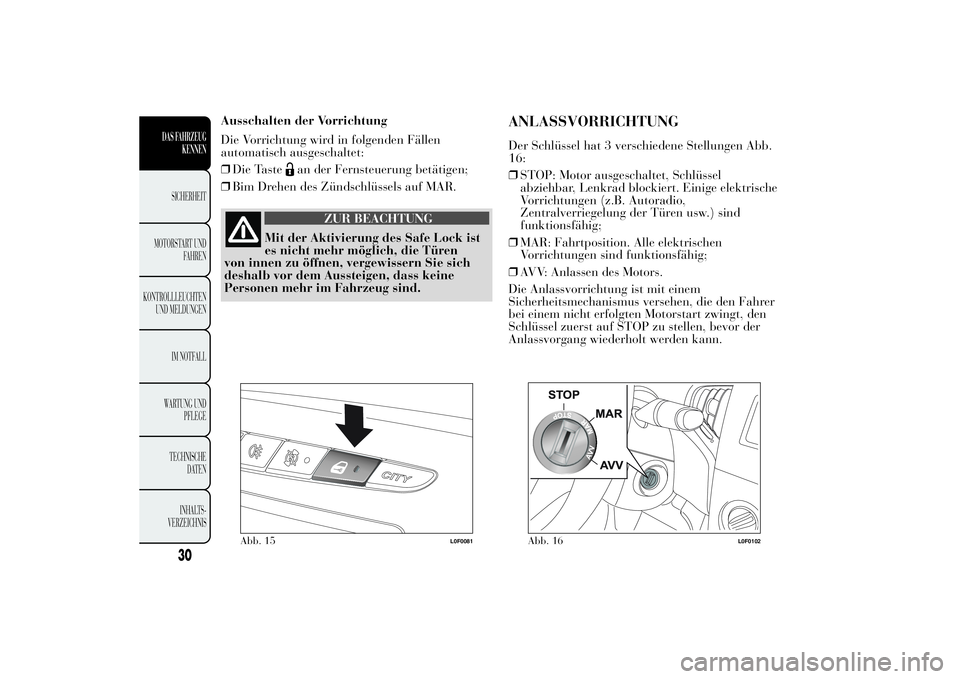

Page 32 of 307
Ausschalten der Vorrichtung
Die Vorrichtung wird in folgenden Fällen
automatisch ausgeschaltet:
❒Die Taste
an der Fernsteuerung betätigen;
❒Bim Drehen des Zündschlüssels auf MAR.
ZUR BEACHTUNG
Mit der Aktivierung des Safe Lock ist
es nicht mehr möglich, die Türen
von innen zu öffnen, vergewissern Sie sich
deshalb vor dem Aussteigen, dass keine
Personen mehr im Fahrzeug sind.
ANLASSVORRICHTUNGDer Schlüssel hat 3 verschiedene Stellungen Abb.
16:
❒STOP: Motor ausgeschaltet, Schlüssel
abziehbar, Lenkrad blockiert. Einige elektrische
Vorrichtungen (z.B. Autoradio,
Zentralverriegelung der Türen usw.) sind
funktionsfähig;
❒MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig;
❒AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, die den Fahrer
bei einem nicht erfolgten Motorstart zwingt, den
Schlüssel zuerst auf STOP zu stellen, bevor der
Anlassvorgang wiederholt werden kann.
Abb. 15
L0F0081
Abb. 16
L0F0102
30
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

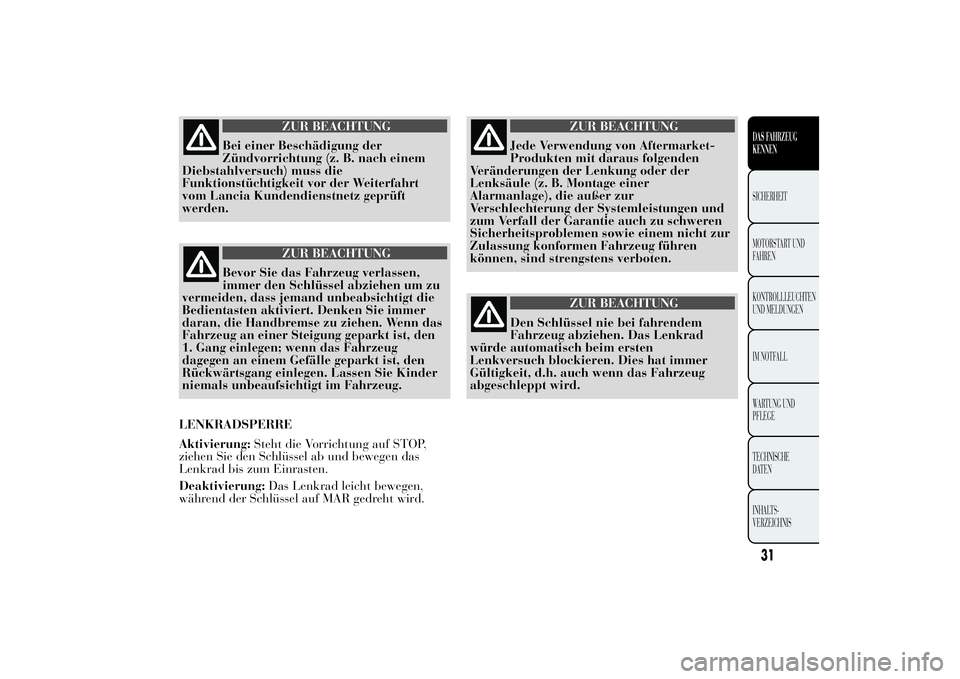

Page 33 of 307
ZUR BEACHTUNG
Bei einer Beschädigung der
Zündvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Lancia Kundendienstnetz geprüft
werden.
ZUR BEACHTUNG
Bevor Sie das Fahrzeug verlassen,
immer den Schlüssel abziehen um zu
vermeiden, dass jemand unbeabsichtigt die
Bedientasten aktiviert. Denken Sie immer
daran, die Handbremse zu ziehen. Wenn das
Fahrzeug an einer Steigung geparkt ist, den
1. Gang einlegen; wenn das Fahrzeug
dagegen an einem Gefälle geparkt ist, den
Rückwärtsgang einlegen. Lassen Sie Kinder
niemals unbeaufsichtigt im Fahrzeug.
LENKRADSPERRE
Aktivierung:Steht die Vorrichtung auf STOP,
ziehen Sie den Schlüssel ab und bewegen das
Lenkrad bis zum Einrasten.
Deaktivierung:Das Lenkrad leicht bewegen,
während der Schlüssel auf MAR gedreht wird.
ZUR BEACHTUNG
Jede Verwendung von Aftermarket-
Produkten mit daraus folgenden
Veränderungen der Lenkung oder der
Lenksäule (z. B. Montage einer
Alarmanlage), die außer zur
Verschlechterung der Systemleistungen und
zum Verfall der Garantie auch zu schweren
Sicherheitsproblemen sowie einem nicht zur
Zulassung konformen Fahrzeug führen
können, sind strengstens verboten.
ZUR BEACHTUNG
Den Schlüssel nie bei fahrendem
Fahrzeug abziehen. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies hat immer
Gültigkeit, d.h. auch wenn das Fahrzeug
abgeschleppt wird.
31DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

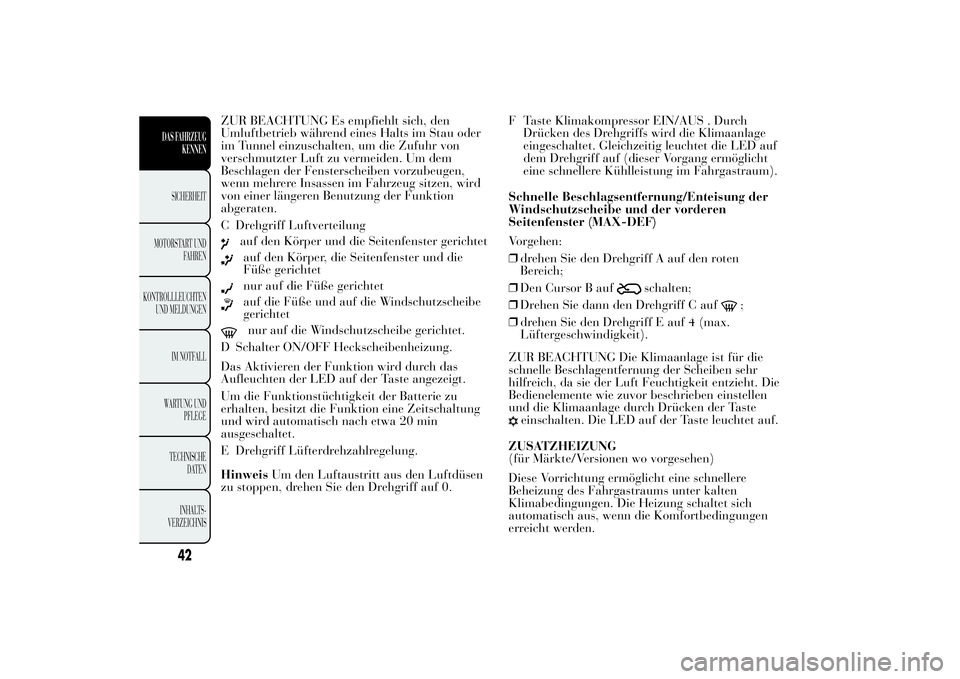

Page 44 of 307
ZUR BEACHTUNG Es empfiehlt sich, den
Umluftbetrieb während eines Halts im Stau oder
im Tunnel einzuschalten, um die Zufuhr von
verschmutzter Luft zu vermeiden. Um dem
Beschlagen der Fensterscheiben vorzubeugen,
wenn mehrere Insassen im Fahrzeug sitzen, wird
von einer längeren Benutzung der Funktion
abgeraten.
C Drehgriff Luftverteilung
auf den Körper und die Seitenfenster gerichtetauf den Körper, die Seitenfenster und die
Füße gerichtetnur auf die Füße gerichtetauf die Füße und auf die Windschutzscheibe
gerichtetnur auf die Windschutzscheibe gerichtet.
D Schalter ON/OFF Heckscheibenheizung.
Das Aktivieren der Funktion wird durch das
Aufleuchten der LED auf der Taste angezeigt.
Um die Funktionstüchtigkeit der Batterie zu
erhalten, besitzt die Funktion eine Zeitschaltung
und wird automatisch nach etwa 20 min
ausgeschaltet.
E Drehgriff Lüfterdrehzahlregelung.
HinweisUm den Luftaustritt aus den Luftdüsen
zu stoppen, drehen Sie den Drehgriff auf 0.F Taste Klimakompressor EIN/AUS . Durch
Drücken des Drehgriffs wird die Klimaanlage
eingeschaltet. Gleichzeitig leuchtet die LED auf
dem Drehgriff auf (dieser Vorgang ermöglicht
eine schnellere Kühlleistung im Fahrgastraum).
Schnelle Beschlagsentfernung/Enteisung der
Windschutzscheibe und der vorderen
Seitenfenster (MAX-DEF)
Vorgehen:
❒drehen Sie den Drehgriff A auf den roten
Bereich;
❒Den Cursor B auf
schalten;
❒Drehen Sie dann den Drehgriff C auf
;
❒drehen Sie den Drehgriff E auf 4 (max.
Lüftergeschwindigkeit).
ZUR BEACHTUNG Die Klimaanlage ist für die
schnelle Beschlagentfernung der Scheiben sehr
hilfreich, da sie der Luft Feuchtigkeit entzieht. Die
Bedienelemente wie zuvor beschrieben einstellen
und die Klimaanlage durch Drücken der Taste
einschalten. Die LED auf der Taste leuchtet auf.
ZUSATZHEIZUNG
(für Märkte/Versionen wo vorgesehen)
Diese Vorrichtung ermöglicht eine schnellere
Beheizung des Fahrgastraums unter kalten
Klimabedingungen. Die Heizung schaltet sich
automatisch aus, wenn die Komfortbedingungen
erreicht werden.
42
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

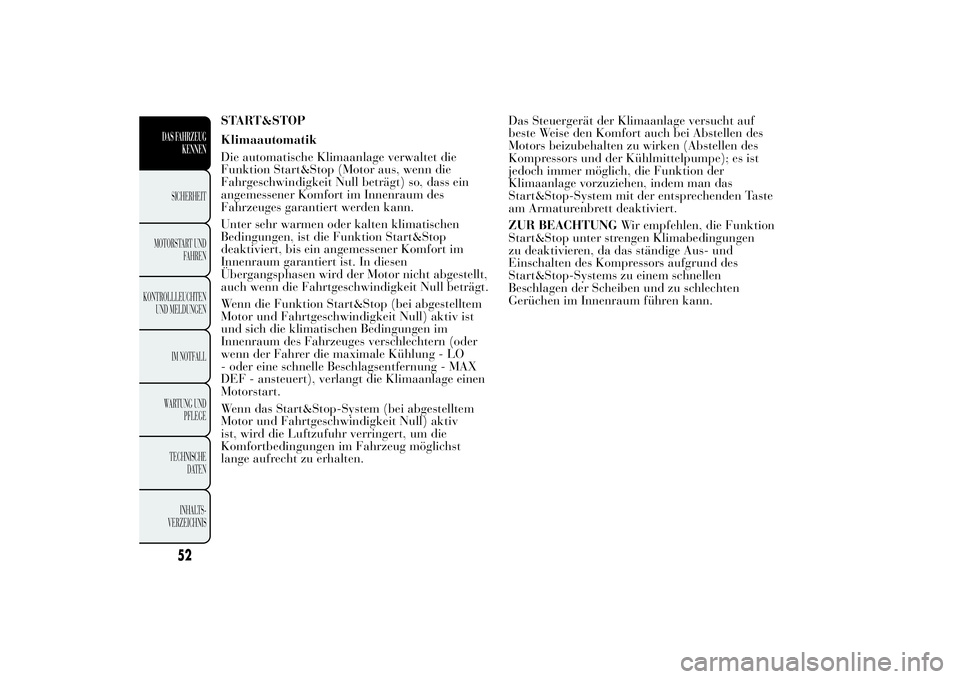

Page 54 of 307
START&STOP
Klimaautomatik
Die automatische Klimaanlage verwaltet die
Funktion Start&Stop (Motor aus, wenn die
Fahrgeschwindigkeit Null beträgt) so, dass ein
angemessener Komfort im Innenraum des
Fahrzeuges garantiert werden kann.
Unter sehr warmen oder kalten klimatischen
Bedingungen, ist die Funktion Start&Stop
deaktiviert, bis ein angemessener Komfort im
Innenraum garantiert ist. In diesen
Übergangsphasen wird der Motor nicht abgestellt,
auch wenn die Fahrtgeschwindigkeit Null beträgt.
Wenn die Funktion Start&Stop (bei abgestelltem
Motor und Fahrtgeschwindigkeit Null) aktiv ist
und sich die klimatischen Bedingungen im
Innenraum des Fahrzeuges verschlechtern (oder
wenn der Fahrer die maximale Kühlung - LO
- oder eine schnelle Beschlagsentfernung - MAX
DEF - ansteuert), verlangt die Klimaanlage einen
Motorstart.
Wenn das Start&Stop-System (bei abgestelltem
Motor und Fahrtgeschwindigkeit Null) aktiv
ist, wird die Luftzufuhr verringert, um die
Komfortbedingungen im Fahrzeug möglichst
lange aufrecht zu erhalten.Das Steuergerät der Klimaanlage versucht auf
beste Weise den Komfort auch bei Abstellen des
Motors beizubehalten zu wirken (Abstellen des
Kompressors und der Kühlmittelpumpe); es ist
jedoch immer möglich, die Funktion der
Klimaanlage vorzuziehen, indem man das
Start&Stop-System mit der entsprechenden Taste
am Armaturenbrett deaktiviert.
ZUR BEACHTUNGWir empfehlen, die Funktion
Start&Stop unter strengen Klimabedingungen
zu deaktivieren, da das ständige Aus- und
Einschalten des Kompressors aufgrund des
Start&Stop-Systems zu einem schnellen
Beschlagen der Scheiben und zu schlechten
Gerüchen im Innenraum führen kann.
52
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 56 of 307

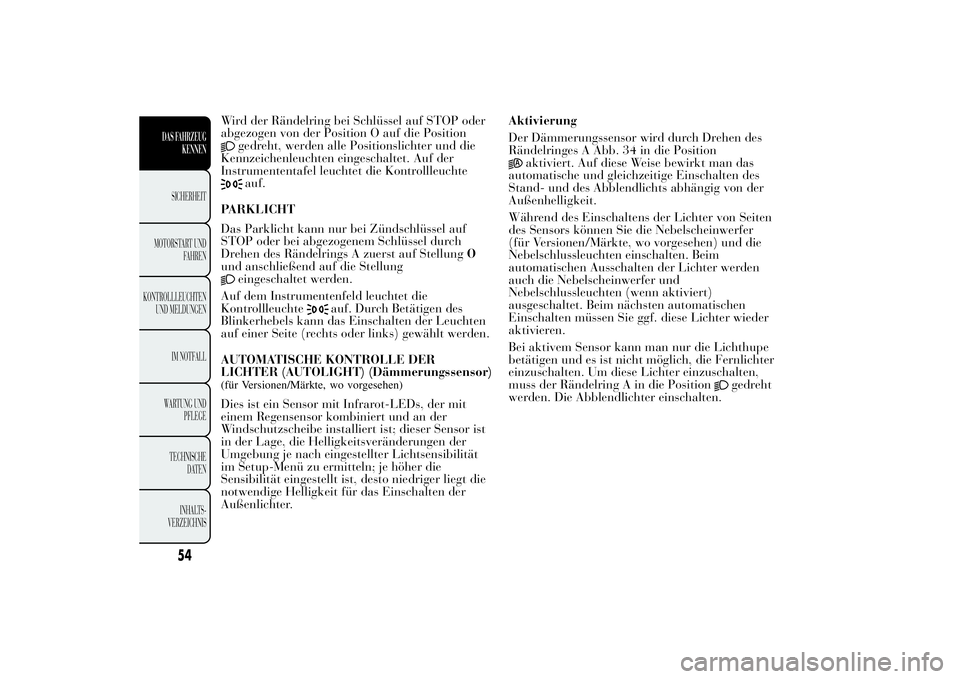

Wird der Rändelring bei Schlüssel auf STOP oder
abgezogen von der Position O auf die Position
gedreht, werden alle Positionslichter und die
Kennzeichenleuchten eingeschaltet. Auf der
Instrumententafel leuchtet die Kontrollleuchteauf.
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf
STOP oder bei abgezogenem Schlüssel durch
Drehen des Rändelrings A zuerst auf StellungO
und anschließend auf die Stellungeingeschaltet werden.
Auf dem Instrumentenfeld leuchtet die
Kontrollleuchte
auf. Durch Betätigen des
Blinkerhebels kann das Einschalten der Leuchten
auf einer Seite (rechts oder links) gewählt werden.
AUTOMATISCHE KONTROLLE DER
LICHTER (AUTOLIGHT) (Dämmerungssensor)
(für Versionen/Märkte, wo vorgesehen)Dies ist ein Sensor mit Infrarot-LEDs, der mit
einem Regensensor kombiniert und an der
Windschutzscheibe installiert ist; dieser Sensor ist
in der Lage, die Helligkeitsveränderungen der
Umgebung je nach eingestellter Lichtsensibilität
im Setup-Menü zu ermitteln; je höher die
Sensibilität eingestellt ist, desto niedriger liegt die
notwendige Helligkeit für das Einschalten der
Außenlichter.Aktivierung
Der Dämmerungssensor wird durch Drehen des
Rändelringes A Abb. 34 in die Position
aktiviert. Auf diese Weise bewirkt man das
automatische und gleichzeitige Einschalten des
Stand- und des Abblendlichts abhängig von der
Außenhelligkeit.
Während des Einschaltens der Lichter von Seiten
des Sensors können Sie die Nebelscheinwerfer
(für Versionen/Märkte, wo vorgesehen) und die
Nebelschlussleuchten einschalten. Beim
automatischen Ausschalten der Lichter werden
auch die Nebelscheinwerfer und
Nebelschlussleuchten (wenn aktiviert)
ausgeschaltet. Beim nächsten automatischen
Einschalten müssen Sie ggf. diese Lichter wieder
aktivieren.
Bei aktivem Sensor kann man nur die Lichthupe
betätigen und es ist nicht möglich, die Fernlichter
einzuschalten. Um diese Lichter einzuschalten,
muss der Rändelring A in die Position
gedreht
werden. Die Abblendlichter einschalten.
54
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 58 of 307

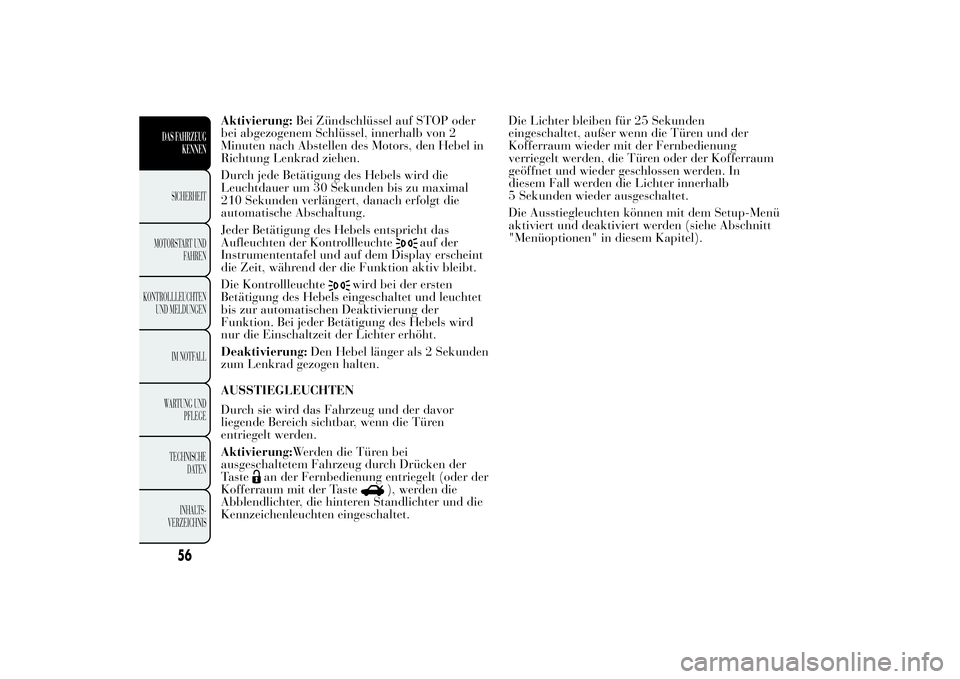

Aktivierung:Bei Zündschlüssel auf STOP oder
bei abgezogenem Schlüssel, innerhalb von 2
Minuten nach Abstellen des Motors, den Hebel in
Richtung Lenkrad ziehen.
Durch jede Betätigung des Hebels wird die
Leuchtdauer um 30 Sekunden bis zu maximal
210 Sekunden verlängert, danach erfolgt die
automatische Abschaltung.
Jeder Betätigung des Hebels entspricht das
Aufleuchten der Kontrollleuchte
auf der
Instrumententafel und auf dem Display erscheint
die Zeit, während der die Funktion aktiv bleibt.
Die Kontrollleuchte
wird bei der ersten
Betätigung des Hebels eingeschaltet und leuchtet
bis zur automatischen Deaktivierung der
Funktion. Bei jeder Betätigung des Hebels wird
nur die Einschaltzeit der Lichter erhöht.
Deaktivierung:Den Hebel länger als 2 Sekunden
zum Lenkrad gezogen halten.
AUSSTIEGLEUCHTEN
Durch sie wird das Fahrzeug und der davor
liegende Bereich sichtbar, wenn die Türen
entriegelt werden.
Aktivierung:Werden die Türen bei
ausgeschaltetem Fahrzeug durch Drücken der
Taste
an der Fernbedienung entriegelt (oder der
Kofferraum mit der Taste
), werden die
Abblendlichter, die hinteren Standlichter und die
Kennzeichenleuchten eingeschaltet.Die Lichter bleiben für 25 Sekunden
eingeschaltet, außer wenn die Türen und der
Kofferraum wieder mit der Fernbedienung
verriegelt werden, die Türen oder der Kofferraum
geöffnet und wieder geschlossen werden. In
diesem Fall werden die Lichter innerhalb
5 Sekunden wieder ausgeschaltet.
Die Ausstiegleuchten können mit dem Setup-Menü
aktiviert und deaktiviert werden (siehe Abschnitt
"Menüoptionen" in diesem Kapitel).
56
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 59 of 307

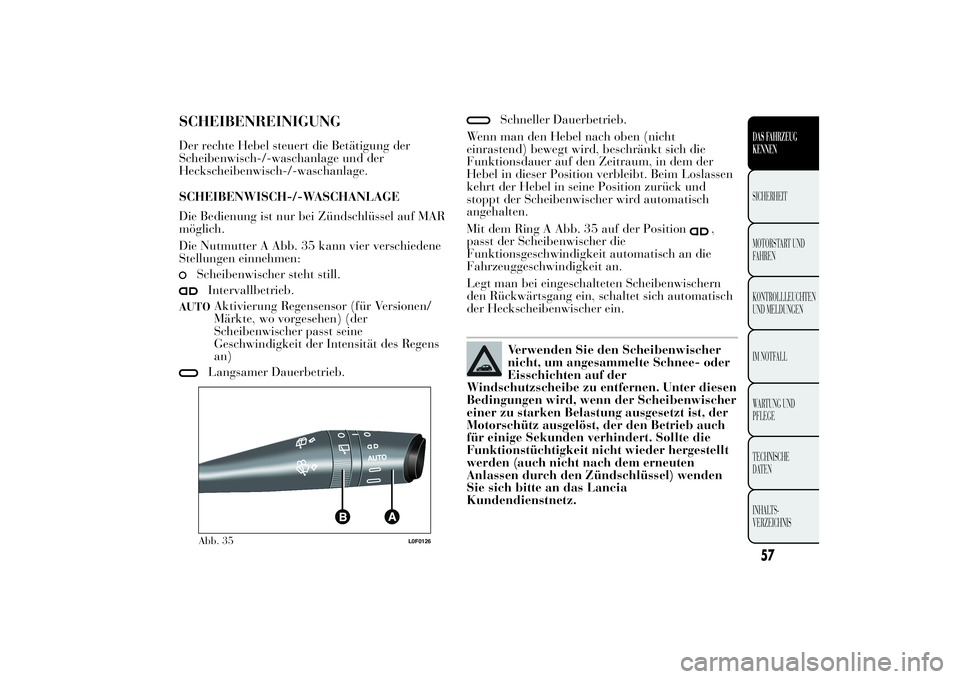

SCHEIBENREINIGUNGDer rechte Hebel steuert die Betätigung der
Scheibenwisch-/-waschanlage und der
Heckscheibenwisch-/-waschanlage.
SCHEIBENWISCH-/-WASCHANLAGE
Die Bedienung ist nur bei Zündschlüssel auf MAR
möglich.
Die Nutmutter A Abb. 35 kann vier verschiedene
Stellungen einnehmen:
Scheibenwischer steht still.Intervallbetrieb.
AUTO
Aktivierung Regensensor (für Versionen/
Märkte, wo vorgesehen) (der
Scheibenwischer passt seine
Geschwindigkeit der Intensität des Regens
an)Langsamer Dauerbetrieb.
Schneller Dauerbetrieb.
Wenn man den Hebel nach oben (nicht
einrastend) bewegt wird, beschränkt sich die
Funktionsdauer auf den Zeitraum, in dem der
Hebel in dieser Position verbleibt. Beim Loslassen
kehrt der Hebel in seine Position zurück und
stoppt der Scheibenwischer wird automatisch
angehalten.
Mit dem Ring A Abb. 35 auf der Position
,
passt der Scheibenwischer die
Funktionsgeschwindigkeit automatisch an die
Fahrzeuggeschwindigkeit an.
Legt man bei eingeschalteten Scheibenwischern
den Rückwärtsgang ein, schaltet sich automatisch
der Heckscheibenwischer ein.
Verwenden Sie den Scheibenwischer
nicht, um angesammelte Schnee- oder
Eisschichten auf der
Windschutzscheibe zu entfernen. Unter diesen
Bedingungen wird, wenn der Scheibenwischer
einer zu starken Belastung ausgesetzt ist, der
Motorschütz ausgelöst, der den Betrieb auch
für einige Sekunden verhindert. Sollte die
Funktionstüchtigkeit nicht wieder hergestellt
werden (auch nicht nach dem erneuten
Anlassen durch den Zündschlüssel) wenden
Sie sich bitte an das Lancia
Kundendienstnetz.
Abb. 35
L0F0126
57DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
